NÁVOD K OBSLUZE MFS18200APK MIDEA

Děkujeme, že jste si vybrali společnost Midea! Před zahájením používání nového výrobku Midea si důkladně přečtěte tento návod, abyste se ujistili, že víte, jak bezpečně ovládat vlastnosti a funkce, které váš nový spotřebič nabízí.

OBSAH

DĚKOVNÝ DOPIS 01

BEZPEČNOSTNÍ POKYNY 02

SPECIFIKACE 05

PŘEHLED PRODUKTU 06

Následující bezpečnostní pokyny mají zabránit nepředvídaným rizikům nebo škodám způsobeným nebezpečným nebo nesprávným provozem spotřebiče. Při příjezdu zkontrolujte obal a spotřebič, zda je vše neporušené, abyste zabezpečili bezpečný provoz. Pokud zjistíte jakékoli poškození, obraťte se na prodejce. Upozorňujeme, že úpravy nebo změny na spotřebiči nejsou z důvodu vaší bezpečnosti povoleny. Neúmyslné používání může způsobit nebezpečí a ztrátu nároků na záruku.

Vysvětlení symbolů

	NebezpečiTento symbol upozorňuje na nebezpečí ohrožení života a zdraví osob v důsledku extrémně hořlavého plynu.
	Upozornění na elektrické napětíTento symbol označuje nebezpečí ohrožení života a zdraví osob v důsledku elektrického napětí.
	VarováníSignální slovo označuje nebezpečí se střední úrovní rizika, které může mít za následek smrt nebo vážné zranění, pokud se mu nevyhnete.
	VýstrahaSignální slovo označuje nebezpečí s nízkým stupněm rizika, které může způsobit lehké nebo středně těžké zranění, pokud se mu nevyhnete.
	PozorSignální slovo označuje důležitou informaci (např. škodu na majetku), ale ne nebezpečí.
	Dodržujte pokynyTento symbol označuje, že servisní technik musí tento spotřebič obsluhovat a udržovat pouze v souladu s návodem k obsluze.

Před použitím/uvedením přístroje do provozu si pečlivě a pozorně přečtěte tento návod k obsluze a uschovejte jej v bezprostřední blízkosti místa instalace nebo přístroje pro pozdější použití!

• Pozorně si přečtěte pravidla a pokyny bezpečného provozu.
• Tento spotřebič mohou používat děti ve věku od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo jim byly dány instrukce týkající se použití přístroje osobou zodpovědnou za jejich bezpečnost. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.
• Elektrické spotřebiče uchovávejte mimo dosah dětí nebo nemocných osob. Nedovolte jim používat spotřebiče bez dozoru.
• Nikdy nevkládejte prsty, tužky nebo jiné předměty přes mřížku, když je ventilátor v provozu.
• Při přesunu z jednoho místa na druhé odpojte ventilátor.
• Ujistěte se, že ventilátor je při provozu na stabilním povrchu, aby se zabránilo jeho převrácení.
• NEPOUŽÍVEJTE ventilátor v okně, déšť může způsobit elektrické nebezpečí.
• Pouze pro použití v domácnosti.

⚠️ VAROVÁNÍ

• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, nebo servisním technikem nebo podobně kvalifikovanou osobou, aby nedošlo k úrazu.
• Z důvodu ochrany před nebezpečím úrazu elektrickým proudem, a neponořujte přístroj, kabel nebo zástrčku do vody nebo jiné tekutiny.
• Pokud přístroj nepoužíváte a také před čištěním ho odpojte od síťové zásuvky.
• Pouze na vnitřní a domácí použití.
• Když byl ventilátor smontován, ochranný kryt lopatek rotoru se již nesmí demontovat.
• Před čištěním odpojte ventilátor ze zásuvky.
• Ochranný kryt rotoru se nesmí rozebírat/otevírat pro čištění listů rotoru.
• Kryt ventilátoru a ochranný kryt lopatek rotoru otřete mírně vlhkým hadříkem.

SPECIFIKACE

Model výrobku	MFS18200APK
Napětí	220-240V~
Frekvence	50Hz
Výkon	33W
Hluk	≤60dB
Proud	400mA

Položka Symbol Hodnota			Jednotka
Maximální průtok ventilátoru	F	15,55	m^3/min
Limit výkonu ventilátoru	P	33,12	W
Funkční hodnoty	S_V	0,47	(m^3/min)W
Spotřeba elektrické energie v pohotovostním režimu	P_SB	---	W
Spotřeba energie ve vypnutém stavu	P_OFF	0	W
Hladina akustického výkonu ventilátoru	L_WA	52,51	dB(A)
Maximální rychlost proudění vzduchu	C	4,55	meters/sec
Sezónní spotřeba elektrické energie	Q	10,60	kWh/a
Norma pro měření funkčních vlastností	EN IEC 60879:2019

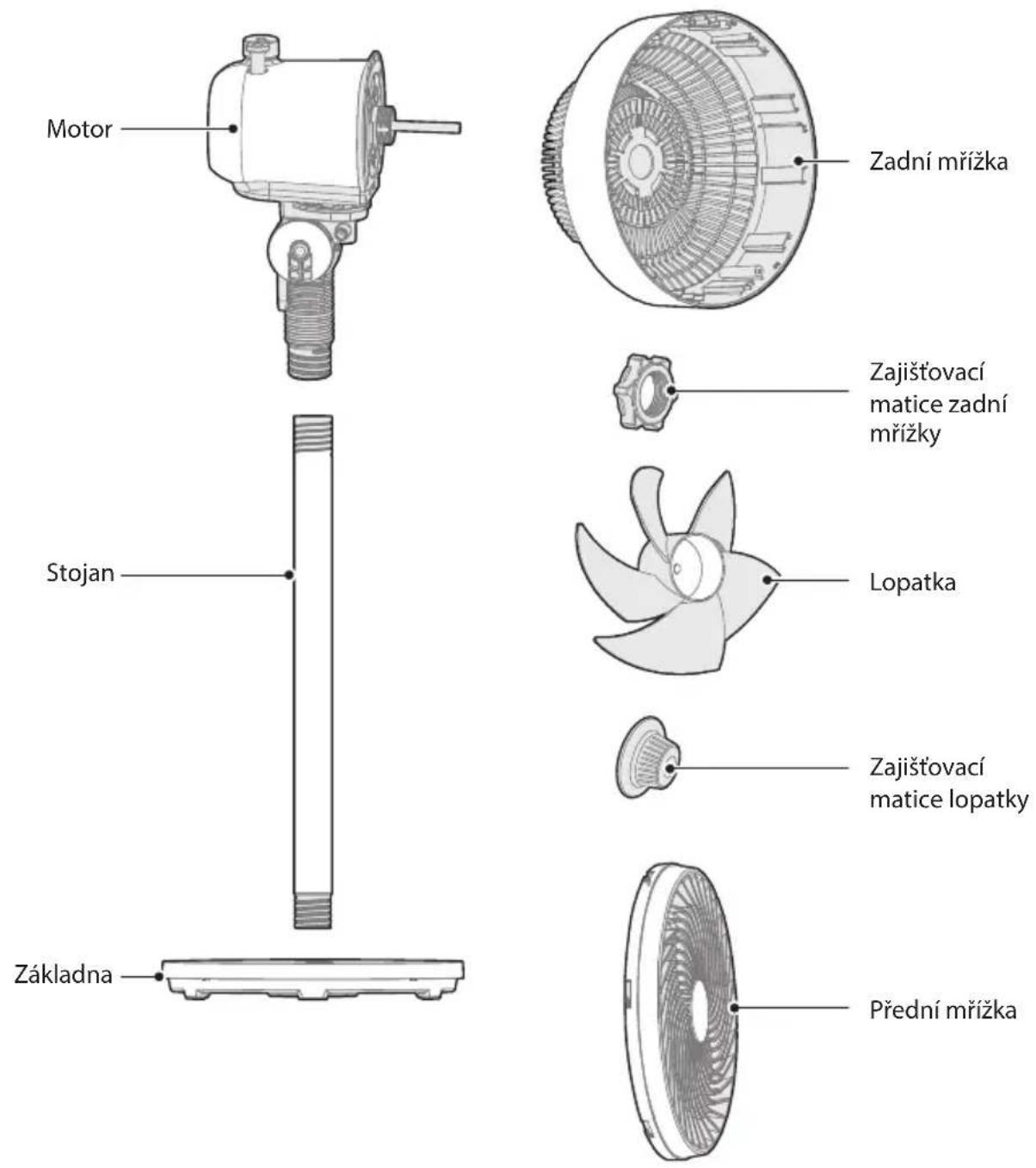

PŘEHLED PRODUKTU

Název komponenty

Motor Zadní mřížka Stojan Základna Zajišťovací matice zadní mřížky Lopatka Zajišťovací matice lopatky Přední mřížka

POZNÁMKA

Všechny obrázky v této příručce slouží pouze pro účely vysvětlení. Jakýkoli rozpor mezi skutečným předmětem a vyobrazením na výkresu se vztahuje na skutečný předmět.

Před instalací odstraňte části z komponentu.

INSTALACE PRODUKTU

Postupy instalace

1 Připojení základny a stojanu

1.1 Zarovnejte rozhraní mezi stojanem a základnou a poté jej otáčením ve směru hodinových ručiček utáhněte.

2 Připojení stojanu a motoru

2.1 Konektor pod domečkem motoru zasuňte do rozhraní stojanu a poté jej otáčením ve směru hodinových ručiček utáhněte.

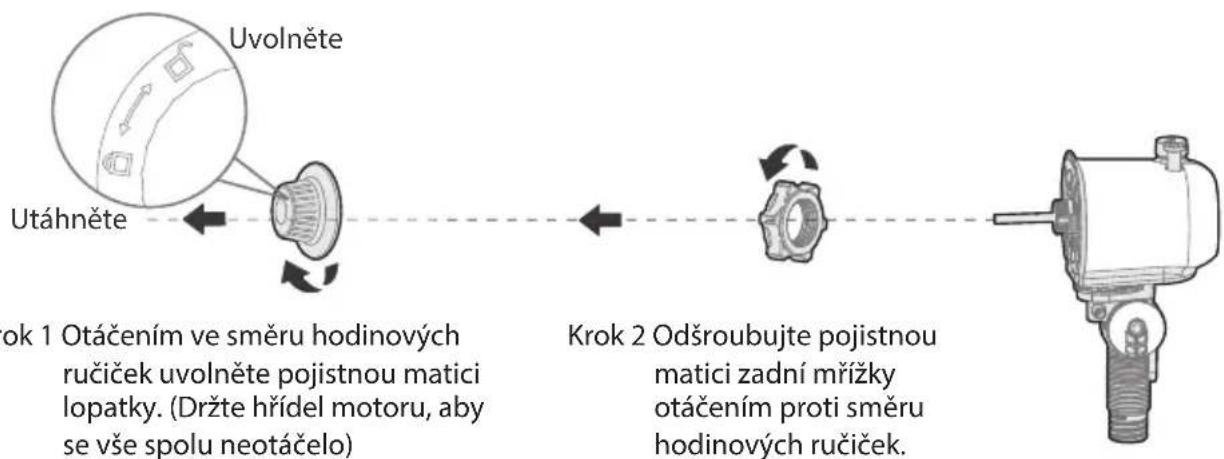

3 Připojení zadní mřížky a motoru

3.1 Nejprve odstraňte pojistnou matici lopatek a pojistnou matici zadní mřížky ze sestavy motoru.


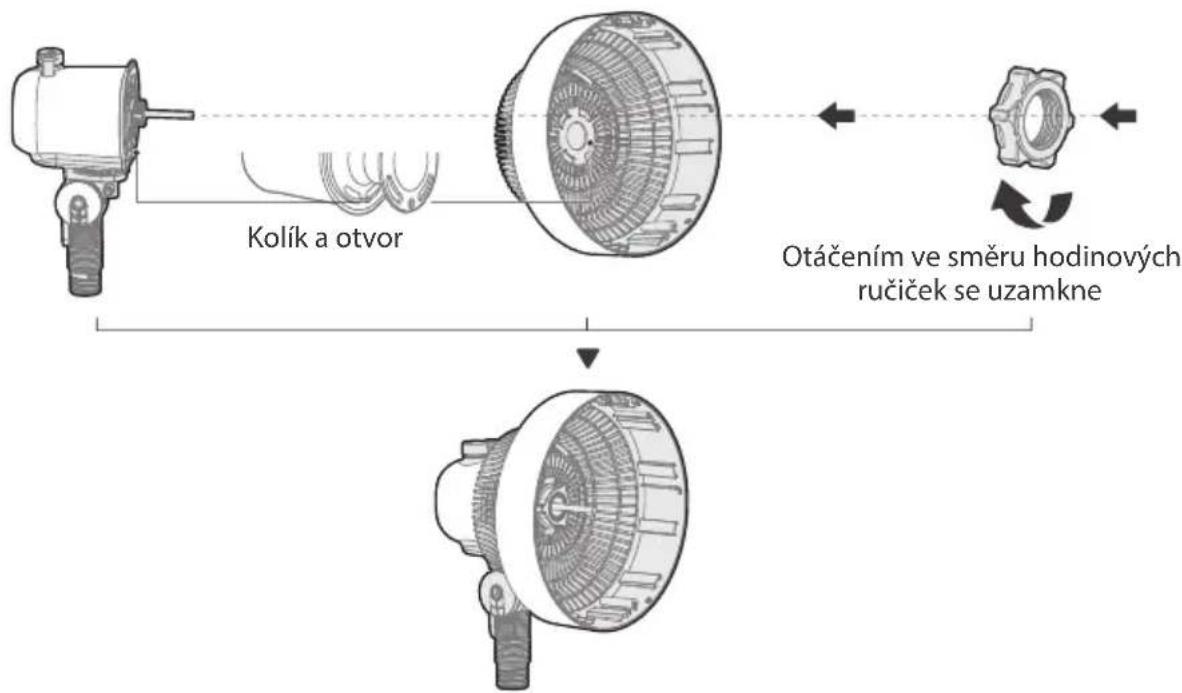

3.2 Umístěte zadní mřížku na kryt motoru a zarovnejte kolík krytu motoru a otvor zadní mřížky.
3.3 Zadní mřížku zajistěte otáčením pojistné matice zadní mřížky ve směru hodinových ručiček.

Kolík a otvor Otáčením ve směru hodinových ručiček se uzamkne

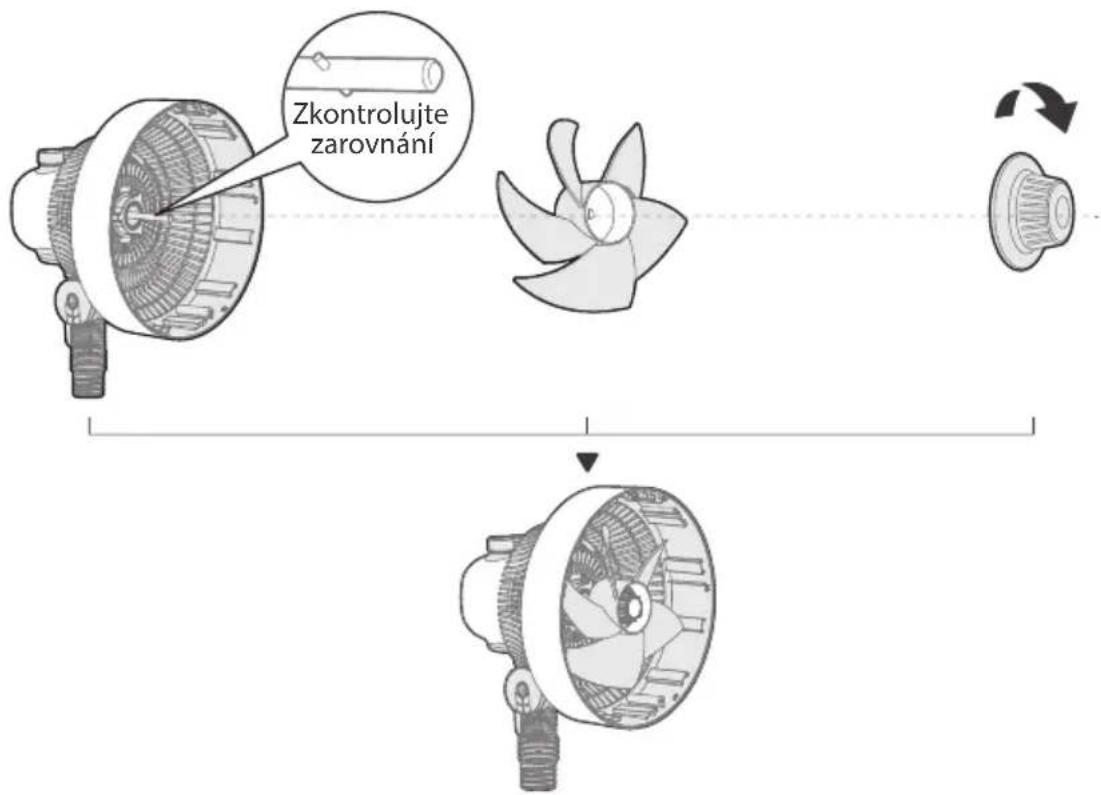

4 Nástavec lopatky

4.1 Umístěte lopatku přes hřídel motoru, přičemž zarovnejte kolíky hřídele s drážkami lopatky.

CZ

Zkontrolujte zarovnání

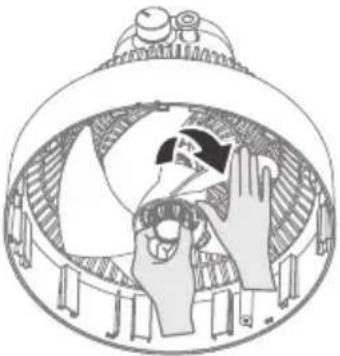

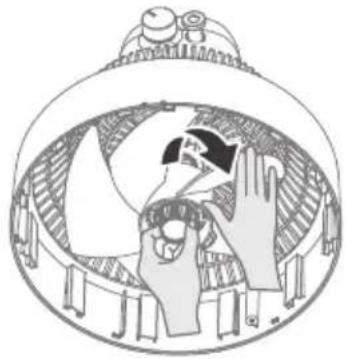

4.2 Držte lopatku a našroubujte pojistnou matici lopatky otáčením proti směru hodinových ručiček.

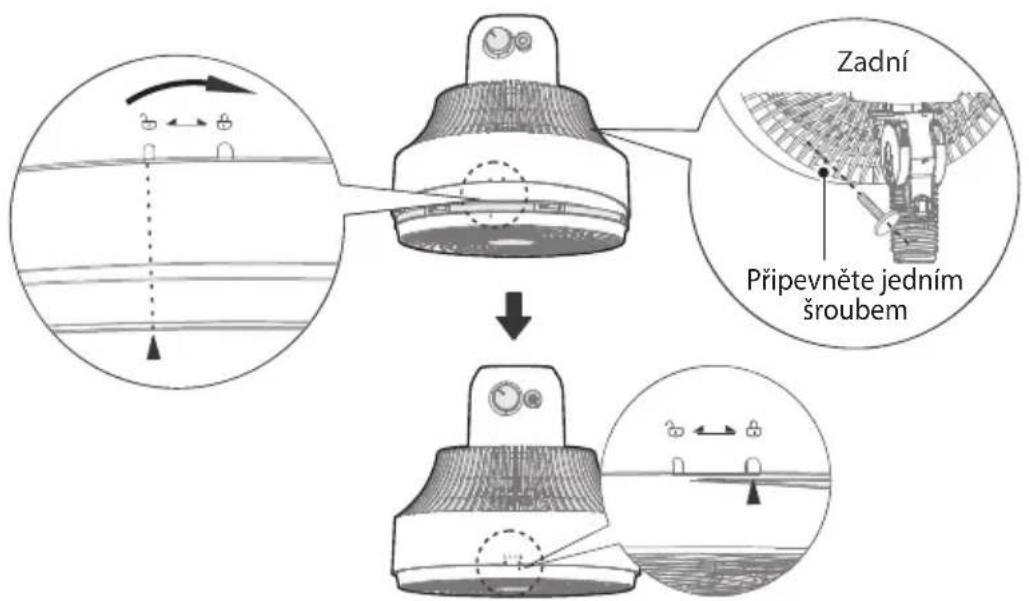

5 Upevnění přední mřížky

Zarovnejte šipku přední mřížky se šipkou zadní mřížky 📋, a oběma rukama zacvakněte přední mřížku na místo. Potom otočte šipku přední mřížky k šipce zadní mřížky 📋, a upevněte šroub. Poznámka: V balení se dodávají dva šrouby, ale potřebný je jen jeden.

Zadní Přípevněte jedním šroubem

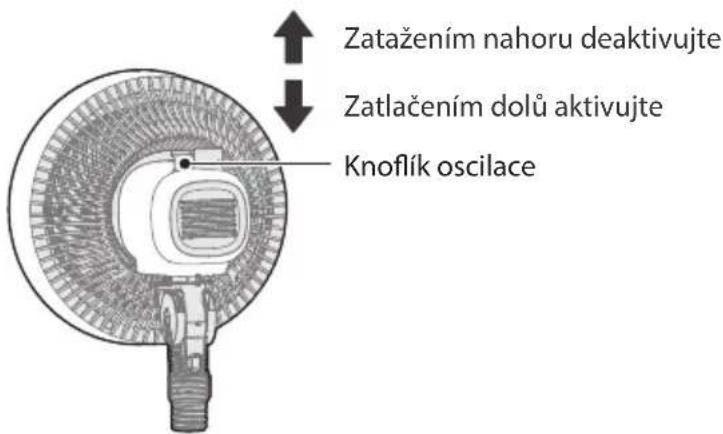

6 Ovládání oscilace

Chcete-li ventilátor oscilovat, zatlačte na oscilační knoflík umístěný na horní straně krytu motoru. Chcete-li zastavit oscilaci ventilátoru, přetáhněte knoflík oscilace nahoru.

Zatažením nahoru deaktivujte Zatlačením dolů aktivujte Knoflík oscilace

NÁVOD K OBSLUZE

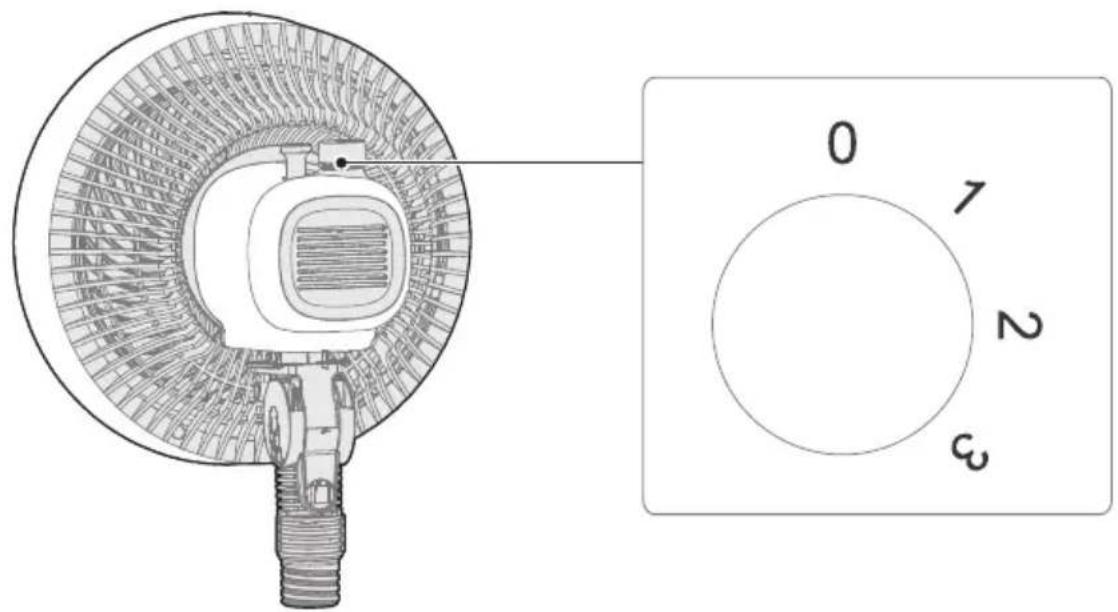

Pokyny k obsluze těla

0 7 2 3

	Popis funkce
0	• Volte tento převodový stupeň pro zastavení produktu.
1	• Zvolte tento převodový stupeň pro nízkou rychlost.
2	• Zvolte tento převodový stupeň pro střední rychlost.
3	• Zvolte tento převodový stupeň pro vysokou rychlost.

ČIŠTĚNÍ A ÚDRŽBA

Ventilátor vyžaduje minimální údržbu. Nepokoušejte se ho opravit sami. V případě potřeby servisu ho odešlete kvalikovanému servisnímu personálu.

1. Před čištěním a montáží odpojte napájení ventilátoru.
2. Pro zajištění dostatečné cirkulace vzduchu k motoru, udržujte větrací otvory v zadní části motoru bez prachu. K odstranění prachu nerozebírejte ventilátor. Vnější části otřete měkkým hadříkem namočeným do slabého saponátu.
3. Nepoužívejte žádné abrazivní čisticí prostředky nebo rozpouštědla, abyste nepoškrábali povrch.
4. K čištění nepoužívejte nic z následujícího: benzín, ředidlo.
5. Zabraňte vniknutí vody nebo jiných tekutin do krytu motoru nebo do vnitřních částí.
6. Před čištěním se ujistěte, že jste odpojili napájecí zdroj.
7. Plastové díly čistěte měkkým hadříkem navlhčeným jemným mýdlem. Mýdlo důkladně odstraňte suchým hadříkem.

ŘEŠENÍ PROBLÉMŮ

Při provozu vašeho spotřebiče mohou nastat chyby a poruchy. Následující tabulky obsahují možné příčiny a poznámky k vyřešení chybového hlášení nebo poruchy. Doporučujeme vám pozorně si přecíst následující tabulku, abyste ušetřili čas a peníze, které by vás mohlo stát volání do servisního střediska.

	Příčina Řešení Problém
Stroj po instalaci nefunguje správně	Napájecí kabel není zapojen nebo má špatný kontakt.	Zkontrolujte, zda je zástrčka správně zasunuta do zásuvky.
	Vypínač na těle není zapnutý.	Zapněte vypínač na těle.

OCHRANNÉ ZNÁMKY, AUTORSKÁ PRÁVA A PRÁVNÍ PROHLÁŠENÍ

Midea logo, slovní značky, obchodní název, obchodní styl a všechny jejich verze jsou cenným majetkem společnosti Midea Group a/nebo jejích přidružených společností ("Midea"), ke kterým společnost Midea vlastní ochranné známky, autorská práva a jiná práva duševního vlastnictví, jakož i veškerý goodwill vyplývající z používání jakékoli části ochranné známky Midea. Používání ochranné známky Midea ke komerčním účelům bez předchozího písemného souhlasu společnosti Midea může představovat porušení ochranné známky nebo nekalou soutěž v rozporu s příslušnými zákony.

Tuto příručku vytvořila společnost Midea a vyhrazuje si všechna autorská práva. Žádný subjekt ani jednotlivec nesmí používat, kopírovat, upravovat, distribuovat tento návod jako celek nebo jeho část, ani jej spojovat nebo prodávat s jinými produkty bez předchozího písemného souhlasu společnosti Midea.

Všechny popsané funkce a pokyny byly aktuální v době tisku této příručky. Skutečný výrobek se však může lišit v důsledku vylepšených funkcí a designu.

CZ

Důležité pokyny pro životní prostředí

Soulad se směrnicí o OEEZ a likvidace odpadu:

Tento výrobek je v souladu se směrnicí EU o OEEZ (2012/19/EU). Tento výrobek je označen klasifikačním symbolem pro odpad z elektrických a elektronických zařízení (OEEZ).

Tento symbol označuje, že tento výrobek se po skončení životnosti nesmí likvidovat spolu s jiným odpadem z domácnosti. Použité zařízení musí být předáno na oficiálním sběrném místě pro recyklaci elektrických elektronických zařízení. Chcete-li vědět více o tomto systému sběru, obraťte se na místní úřady nebo prodejce, u kterého jste výrobek zakoupili. Každá domácnost hraje důležitou roli při zhodnocování a recyklaci starých spotřebičů. Vhodná likvidace použitého spotřebiče pomáhá předcházet možným negativním důsledkům pro životní prostředí a lidské zdraví.

Soulad se směrnicí RoHS

Výrobek, který jste si zakoupili, je v souladu se směrnicí EU o RoHS (2011/65/EU). Neobsahuje škodlivé a zakázané materiály uvedené ve směrnici.

INFORMACE o balení

Obalové materiály výrobku jsou vyrobeny z recyklovatelných materiálů v souladu s našimi národními environmentálními předpisy. Obalové materiály nevyhazujte spolu s domácím nebo jiným odpadem. Odneste je na místa sběru obalových materiálů určená místními úřady.

Na poskytování služeb dohodnutých se zákazníkem,

souhlasíme s tím, že budeme bez omezení dodržovat všechna ustanovení platných právních předpisů o ochraně osobních údajů v souladu s dohodnutými zeměmi, ve kterých budou služby zákazníkovi poskytovány, jakož i případně obecné nařízení EU o ochraně údajů (GDPR).

Obecně údaje zpracováváme, abychom splnili naše smluvní závazky vůči vám a z důvodů bezpečnosti výrobku, ochrany vašich práv v souvislosti s otázkami týkajícími se záruky a registrace výrobku. V některých případech, ale pouze pokud je zajištěna přiměřená ochrana údajů, mohou být osobní údaje přenášeny příjemcům nacházejícím se mimo Evropský hospodářský prostor.

Další informace vám poskytneme na požádání. Našeho pověřence pro ochranu osobních údajů můžete kontaktovat prostřednictvím [e-mail]. Chcete-li uplatnit svá práva, například právo namítat proti zpracování vašich osobních údajů pro účely přímého marketingu, kontaktujte nás prostřednictvím [e-mail]. Další informace získáte kliknutím na QR kód.
