INSTRUKCJA OBSŁUGI MFS18200APK MIDEA

Dziękujemy za wybranie Midea! Przed użyciem nowego produktu Midea, prosimy o staranne przeczytanie niniejszej instrukcji, tak by mieć pewność, że można bezpiecznie korzystać z zalet i funkcji tego urządzenia.

SPIS TREŚCI

PODZIEKOWANIE 01

INSTRUKCJA BEZPIECZEŃSTWA 02

DANE TECHNICZNE 05

PRZEGLĄD PRODUKTU 06

INSTALACJA PRODUKTU 07

INSTRUKCJE OBSŁUGI 10

CZYSZCZENIE I KONSERWACJA 11

USUWANIE USTEREK 12

ZNAKI HANDLOWE, PRAWA AUTORSKIE I OŚWIADCZENIE PRAWNE 13

Użytkowanie zgodne z przeznaczeniem

Celem niniejszej instrukcji obsługi jest zapobieżenie nieprzewidzianemu ryzyku lub uszkodzeniu urządzenia w efekcie jego niebezpiecznego albo nieprawidłowego użytkowania. Prosimy o sprawdzenie czy otrzymane opakowanie i urządzenie jest w nietkniętym stanie, by mieć pewność bezpiecznej eksploatacji urządzenia. W przypadku stwierdzenia uszkodzeń, prosimy skontaktować się ze sprzedawcą lub dystrybutorem urządzenia. Ze względów bezpieczeństwa zabrania się dokonywania modyfikacji lub zmian na urządzeniu. Użycie niezgodne z przeznaczeniem może doprowadzić do powstania zagrożenia oraz utraty prawa do dochodzenia roszczeń gwarancyjnych.

Objaśnienie symboli

	NiebezpieczeństwoSymbol ten oznacza zagrożenie życia i zdrowia ze względu na łatwopalny gaz.
	Ostrzeżenie o napięciu elektrycznymSymbol ten oznacza zagrożenie życia i zdrowia ze względu na napięcie elektryczne.
	OstrzeżenieTen zwrot ostrzegawczy wskazuje na ryzyko średniego stopnia, którego jeśli się nie uniknie, to może doprowadzić do śmierci lub poważnych obrażeń ciała.
	OstrożnośćTen zwrot ostrzegawczy wskazuje na ryzyko niskiego stopnia, którego jeśli się nie uniknie, to może doprowadzić do mniejszych lub średnich obrażeń ciała.
	UwagaTen zwrot ostrzegawczy wskazuje na ważne informacje techniczne (np. straty materialne), ale nie zagrożenie.
	Polecenia dot. przestrzeganiaTen symbol oznacza, że tylko serwisant może obsługiwać i konserwować to urządzenie, zgodnie z instrukcją obsługi.

Prosimy o rozważne i dokładne przeczytanie niniejszej instrukcji obsługi przed użyciem/uruchomieniem urządzenia oraz przechowanie jej w pobliżu miejsca instalacji lub samego urządzenia, w celu późniejszego wykorzystania!

ZACHOWAJ TE INSTRUKCJE

⚠ OSTROŻNOŚĆ

• Dokładnie przeczytaj zasady bezpiecznej eksploatacji i instrukcję obsługi.
• Urządzenie może być użytkowane przez dzieci od 8 roku życia oraz osoby o ograniczonych zdolnościach psychicznych, umysłowych lub oceny oraz przez osoby niedoświadczenie, o ile są pod nadzorem lub otrzymały przeszkolenie dotyczące bezpiecznego użytkowania urządzenia oraz jakie są zagrożenia. Nie wolno małym dzieciom bawić się urządzeniem. Dzieci bez nadzoru nie mogą wykonywać czynności związanych z czyszczeniem i konserwacją.
• Chron dzieci i osoby niedołężne przed dostępem do urządzeń elektrycznych. Nie pozwól im obsługiwać urządzeń bez nadzoru.
• W trakcie pracy wentylatora, nie wolno przez kratki wkładać palców, kredek, ani innych przedmiotów.
• Przy przenoszeniu wentylatora z miejsca na miejsce, odłącz go od źródła zasilania.
• Zapewnij, by pracujący wentylator stał na stabilnej powierzchni, by się nie przewrócił.
• NIE STAWIAJ wentylatora w oknie, gdyż ewentualny deszcz może spowodować zagrożenie elektryczne.
• Tylko do użytku domowego.

⚠ OSTRZEŻENIE

• W przypadku uszkodzenia kabla, wymień go u producenta, w serwisie lub zleć to innym osobom posiadającym stosowne uprawnienia, by uniknąć niebezpieczeństw.
• Nie wkładaj urządzenia, kabla ani wtyczki do wody ani innych cieczy, aby uniknąć porażenia elektrycznego.
• Kiedy urządzenie nie pracuje i przed przystąpieniem do czyszczenia, wyjmij wtyczkę z gniazdka.
• Wyłącznie do użytku wewnętrznego i domowego.
• Po złożeniu wentylatora, nie demontuj osłony łopatek wentylatora.

- Odłącz zasilanie do wentylatora przed czyszczeniem.

- Nie demontuj/ nie otwieraj osłony przed czyszczeniem łopatek wentylatora.

- Obudowę wentylatora i łopatki przecieraj lekko zwilżoną szmatką.

DANE TECHNICZNE

Model produktu	MFS18200APK
Napięcie	220-240V~
Częstotliwość	50Hz
Moc	33W
Hałas	≤60dB
Prąd	400mA

Pozycja Symbol Wartość			Jednostka
Maks natężenie przepływu powietrza	F	15,55	m^3/min
Granica mocy wentylatora	P	33,12	W
Wartość eksploatacyjna	S_V	0,47	(m^3/min)W
Pobór mocy na czuwaniu	P_SB	---	W
Pobór mocy po wyłączeniu	P_OFF	0	W
Poziom mocy akustycznej wentylatora	L_WA	52,51	dB(A)
Maks prędkość powietrza	C	4,55	meters/sec
Sezonowe zużycie energii	Q	10,60	kWh/a
Norma dla pomiaru wartości eksploatacyjnej	EN IEC 60879:2019

PL

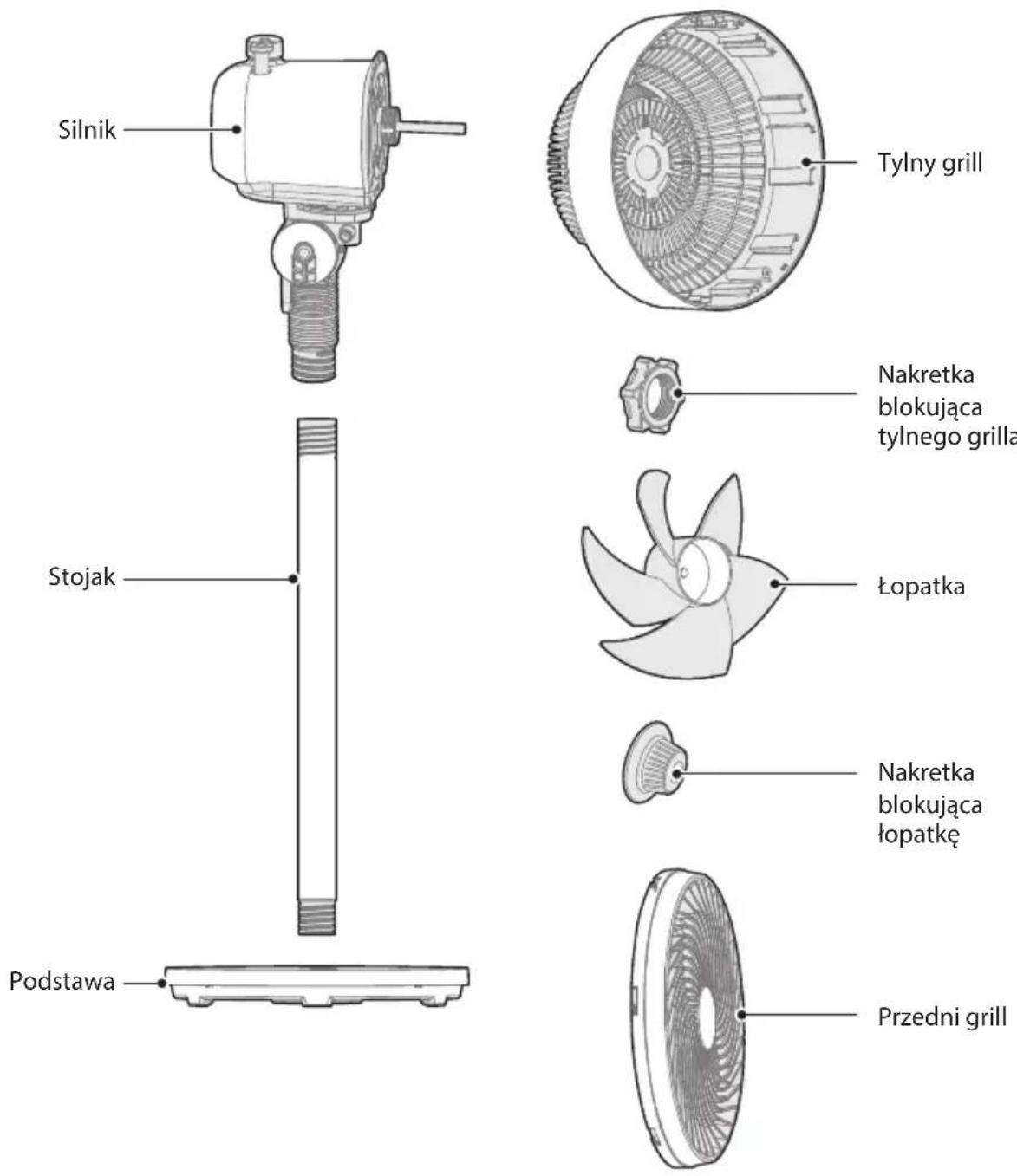

PRZEGLĄD PRODUKTU

Nazwa komponentu

Silnik Tylny grill Stojak Nakretka blokująca tylnego grilla Łopatka Podstawa Nakretka blokująca łopatkę Przedni grill

WAŻNE

Rysunki w instrukcji służą tylko objaśnieniom. W przypadku rozbieżności między faktycznym urządzeniem a ilustracją, odnieś się do faktycznego urządzenia.

Usuń części z komponentu przed rozpoczęciem instalacji.

INSTALACJA PRODUKTU

Procedura instalacji

1 Połączenie podstawy i stojaka

1.1 Dostosuj interfejs między stojakiem a podstawą, a następnie obróć zgodnie z ruchem wskazówek zegara, aby je dokręcić.

2 Połączenie stojaka i silnika

2.1 Włóż złącze znajdujące się pod obudową silnika do interfejsu stojaka, a następnie obróć zgodnie z ruchem wskazówek zegara, aby je dokręcić.

3 Połączenie tylnego grilla i silnika

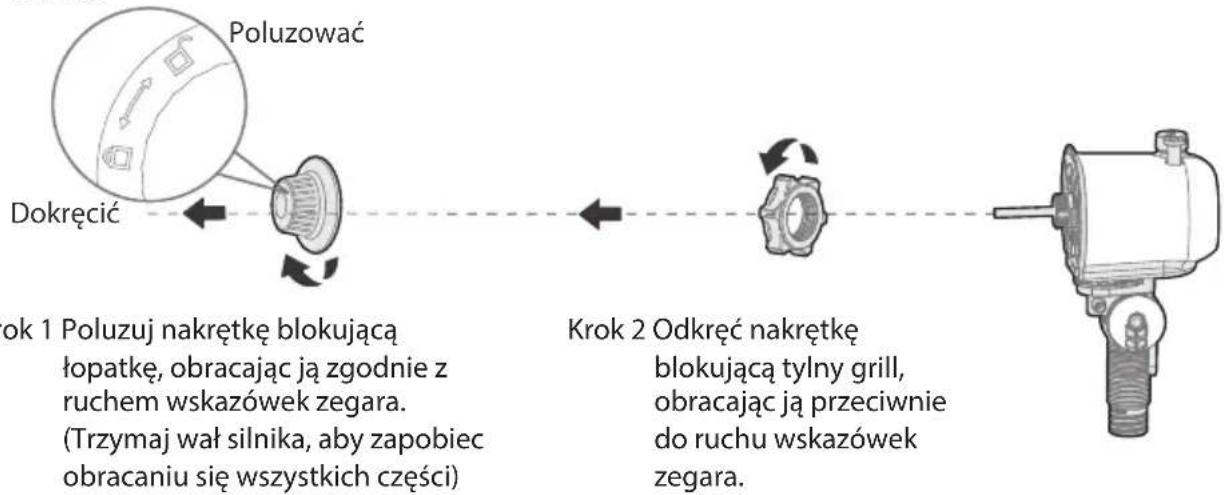

3.1 Najpierw zdejmij nakrętkę blokującą łopatkę oraz nakrętkę blokującą tylnego grilla z zespołu silnika.


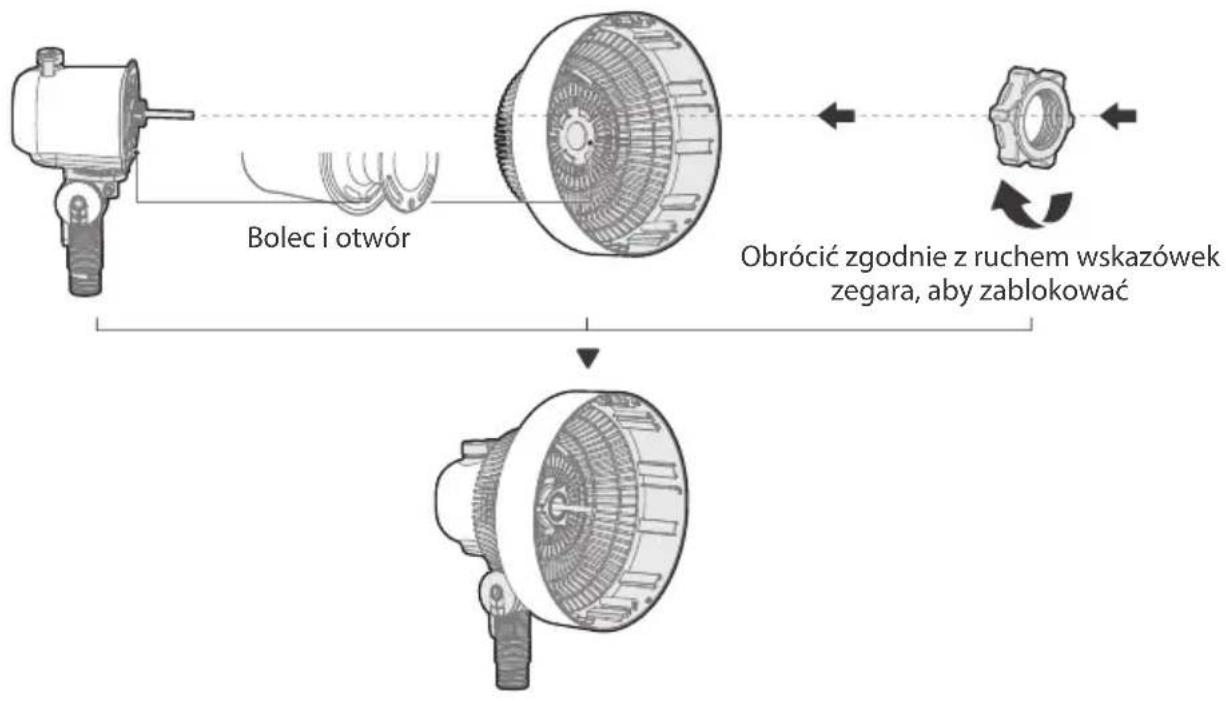

3.2 Umieść tylny grill na obudowie silnika i dopasuj bolec obudowy silnika do otworu tylnego grilla.
3.3 Zablokuj tylny grill, obracając nakrętkę blokującą tylny grill zgodnie z ruchem wskazówek zegara.


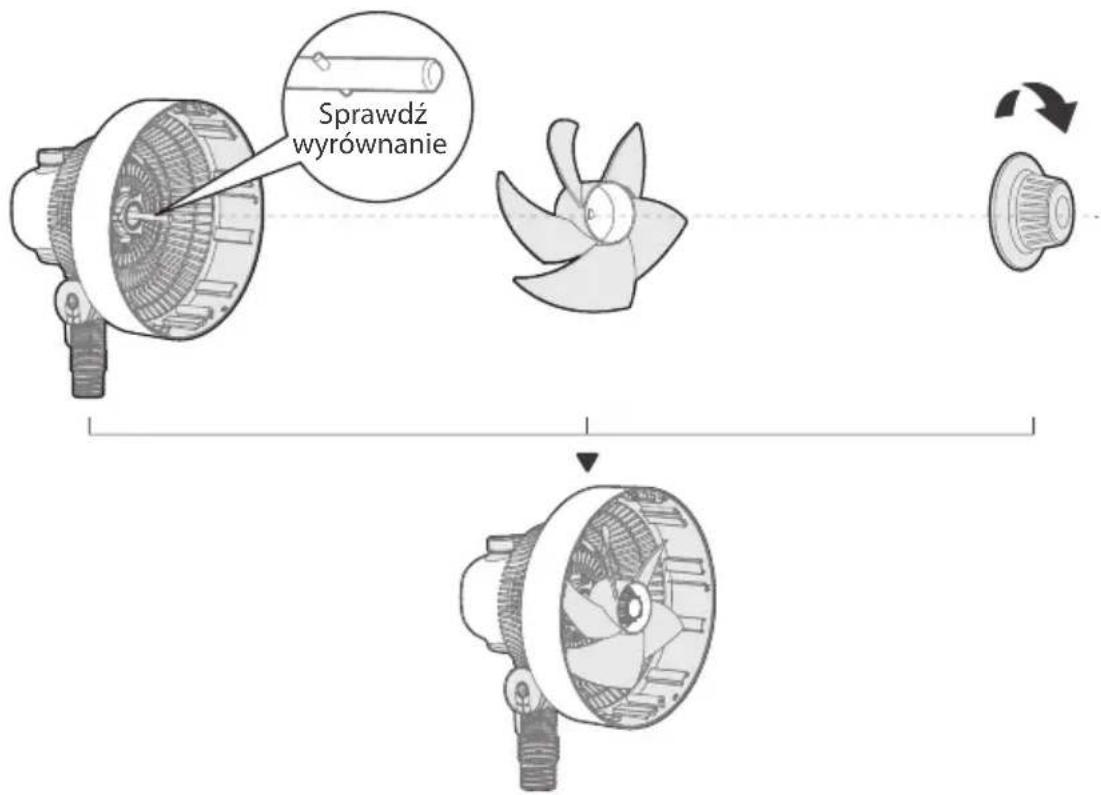

4 Montaż łopatki

4.1 Umieść łopatkę na wałku silnika, dopasowując występy wałka do rowków w łopatce.

PL

Sprawdź wyrównanie

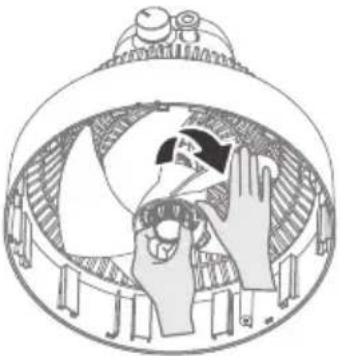

4.2 Trzymając łopatkę, przykręć nakrętkę blokującą łopatkę, obracając ją przeciwnie do ruchu wskazówek zegara.

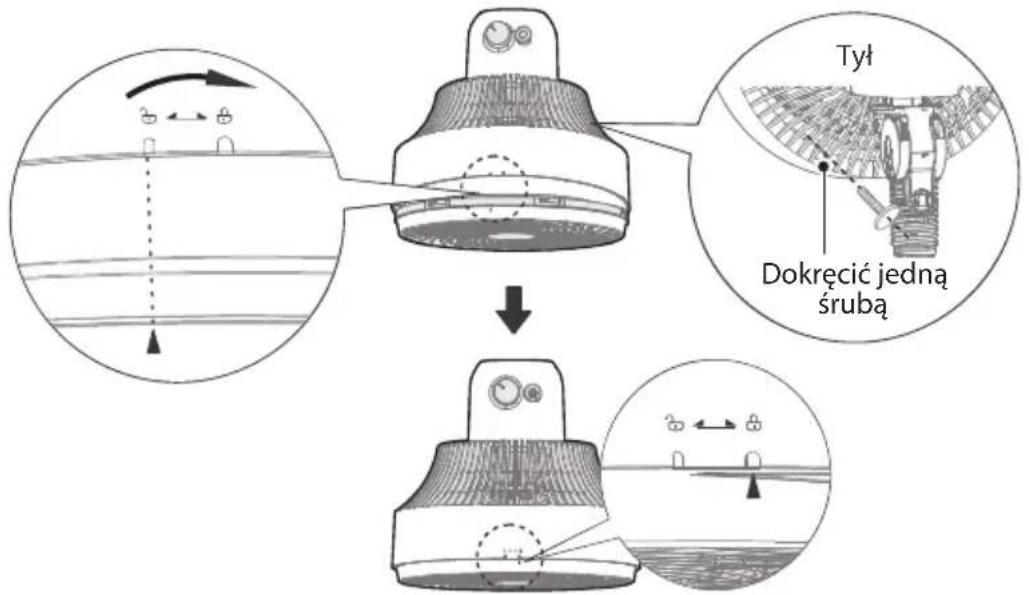

5 Montaż przedniego grilla

Dopasuj strzałkę przedniego grilla do oznaczenia 📋tylnego grilla i wsuń przedni grill na miejsce obiema rękami. Następnie obróć strzałkę przedniego grilla do oznaczenia 📋tylnego grilla i dokręć śrubę.

Uwaga: W zestawie znajdują się dwie śruby, ale tylko jedna jest potrzebna.

Tyl Dokręcić jedną śrubą

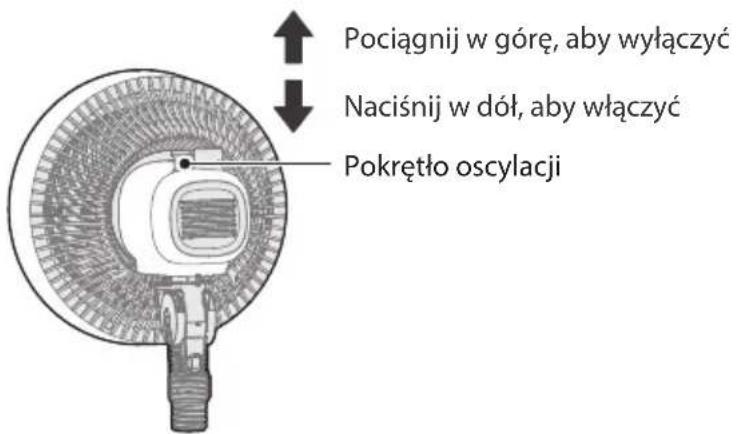

6 Kontrola oscylacji

Aby włączyć oscylację wentylatora, naciśnij w dół pokrętło oscylacji znajdujące się na górze obudowy silnika. Aby zatrzymać oscylację wentylatora, pociągnij pokrętło oscylacji w góre.

Pociągnij w górę, aby wyłączyć Naciśnij w dół, aby włączyć Pokrętło oscylacji

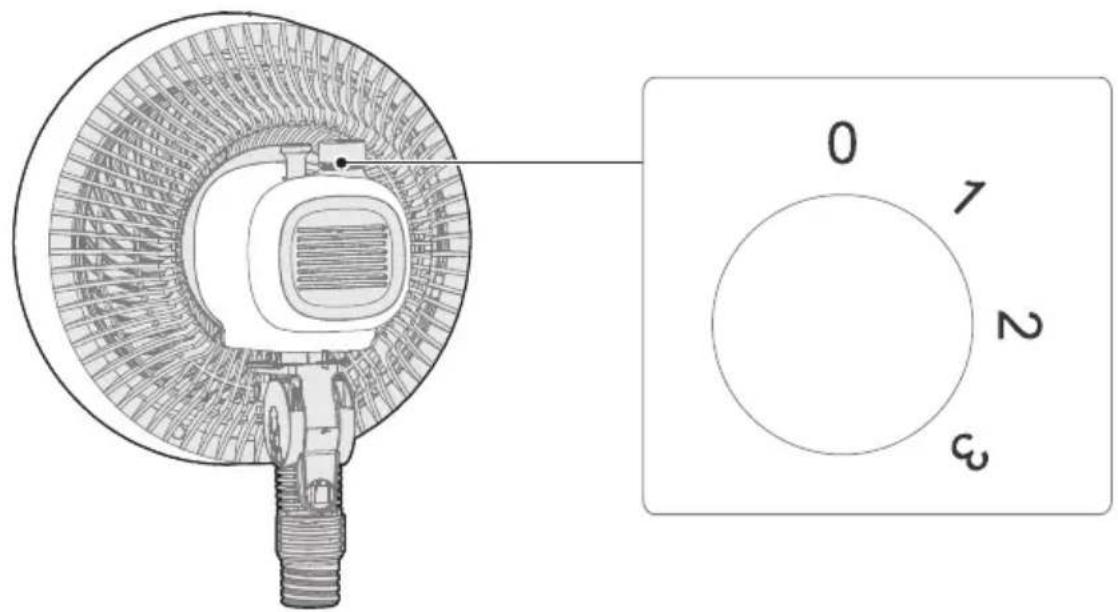

INSTRUKCJE OBSŁUGI

Instrukcje obsługi korpusu

0 7 2 3

	Opis funkcji
0	• Wybierz ten bieg, aby zatrzymać produkt.
1	• Wybierz ten bieg, aby ustawić niski poziom prędkości.
2	• Wybierz ten bieg, aby ustawić średni poziom prędkości.
3	• Wybierz ten bieg, aby ustawić wysoki poziom prędkości.

CZYSZCZENIE I KONSERWACJA

Wentylator wymaga minimalnej konserwacji. Nie próbuj samodzielnie go naprawiać. Zwróć się do wykwalifikowanego serwisanta, jeśli będzie potrzebny serwis.

1. Przed wyczyszczeniem i złożeniem wentylatora, wyjmij wtyczkę z gniazdka zasilania.
2. Aby zapewnić silnikowi prawidłową cyrkulację powietrza, utrzymuj odpowietrzniki z tyłu silnika wolne od kurzu. Nie rozkładaj wentylatora, by usunąć z niego kurz.
   Części zewnętrzne wycieraj miękką szmatką zwilżoną w delikatnym detergencie.
3. Nie używaj detergentów o właściwościach ściernych, ani rozpuszczalników, by nie zarysować powierzchni.
4. Do czyszczenia nie stosuj benzyny ani rozcieńczalników.
5. Nie dopuszczaj, by do obudowy silnika albo części wewnętrznych przedostała się woda lub inna ciecz.
6. Nie zapomnij o odłączeniu zasilania przed przystąpieniem do czyszczenia.
7. Części z tworzywa myj miękką szmatką zwilżoną w delikatnym mydle. Mydliny usuń suchą szmatką.

USUWANIE USTEREK

Eksploatacja urządzenia może powodować błędy i usterki. W tabeli poniżej wymieniono możliwe przyczyny i rozwiązania dla komunikatów o błędach lub usterek. Zaleca się dokładne przeczytanie poniższej tabeli dla zaoszczędzenia czasu i pieniędzy, związanymi z dzwonieniem do serwisu.

	Przyczyna Rozwiązanie Problem
Urządzenie po instalacji nie działa prawidłowo	Wtyczka zasilania nie jest włóżona do gniazdka lub tkwi w nim luźno.	Sprawdź czy wtyczka jest dobrze włóżona do gniazdka.
	Włącznik na korpusie urządzenia nie jest włączony.	Włącz włącznik na korpusie.

PL

ZNAKI HANDLOWE, PRAWA AUTORSKIE I OŚWIADCZENIE PRAWNE

Midea logo, słowne znaki towarowe, nazwa handlowa, grafika i ich wszystkie wersje stanowią wartościowe aktywa Midea Group i/lub podmiotów powiązanych ("Midea"), dla których Midea jest właścicielem znaków handlowych, praw autorskich i innych praw własności intelektualnej, oraz wszelkiej wartości wynikającej z użycia jakiejkolwiek części znaku handlowego Midea. Użycie znaku handlowego Midea dla celów handlowych bez wcześniejjszego uzyskania zgody na piśmie od Midea może być poczytane za naruszenie znaku handlowego lub nieuczciwą konkurencję ze złamaniem stosownych praw.

Niniejszą instrukcję opracował Midea i Midea zastrzega sobie wszelkie związane z tym prawa autorskie. Żadna osoba prawna ani fizyczna nie może wykorzystywać, kopiować, modyfikować, rozpowszechniać tej instrukcji w całości ani w części, ani łączyć jej lub sprzedawać z innymi produktami bez wcześniejszego uzyskania zgody na piśmie od Midea.

Wszelkie opisane funkcje i polecenia były aktualne na czas druku niniejszej instrukcji. Jednakże, dane faktyczne mogą być inne ze względu na zastosowane ulepszenia w działaniu i konstrukcji urządzenia.

Ważne zalecenia odn. środowiska

Zgodność z dyrektywą dot. utylizacji zużytego sprzętu elektrycznego i elektronicznego (ZSEE): Urządzenie spełnia wymagania Dyrektywy Europejskiej dot. ZSEE, 2012/19/EC. Produkt posiada symbol selektywnej utylizacji odpadów - jako zużyty sprzęt elektryczny i elektroniczny (ZSEE).

Ten symbol oznacza, że produktu po zakończeniu okresu eksploatacji nie wolno utylizować wraz z innymi odpadami domowymi. Zużyte urządzenie należy oddać do oficjalnego punktu zbiórki w celu przekazania do recyklingu. W celu znalezienia takich punktów zbiórki prosimy zwrócić się do lokalnego urzędu lub sprzedawcy produktu. Każdy gospodarstwo domowe odgrywa ważną rolę w odzyskiwania i recyklingu starych urządzeń. Właściwa utylizacja zużytego urządzenia pozwala zapobiec potencjalnych, negatywnym konsekwencjom dla środowiska i ludzkiego zdrowia.

Zgodność z Dyrektywą RoHS

Nabyty przez Państwa produkt spełnia wymagania Dyrektywy UE (2011/65/EC). Nie zawiera szkodliwych ani zakazanych materiałów wymienionych w tej dyrektywie.

PL

Informacja odn. opakowania

Materiały opakowaniowe produktu są wytwarzane z materiałów z recyklingu zgodnie z naszymi przepisami krajowymi. Nie utylizować materiałów opakowaniowych wraz z odpadami domowymi lub innymi odpadami. Należy je oddać do punktu zbiórki materiałów opakowaniowych wskazanych przez lokalny urząd.
