INSTRUKCJA OBSŁUGI FT23-21M MIDEA

ESPODZIĘKOWANIE Dziękujemy za wybranie Midea! Przed użyciem nowego produktu Midea, prosimy o staranne przeczytanie niniejszej instrukcji, tak by mieć pewność, że można bezpiecznie korzystać z zalet i funkcji tego urządzenia.

PLNiebezpieczeństwo Ostrzeżenie o napięciu elektrycznym Ostrzeżenie Ostrożność Uwaga Polecenia dot. przestrzegania Użytkowanie zgodne z przeznaczeniem Objaśnienie symboli

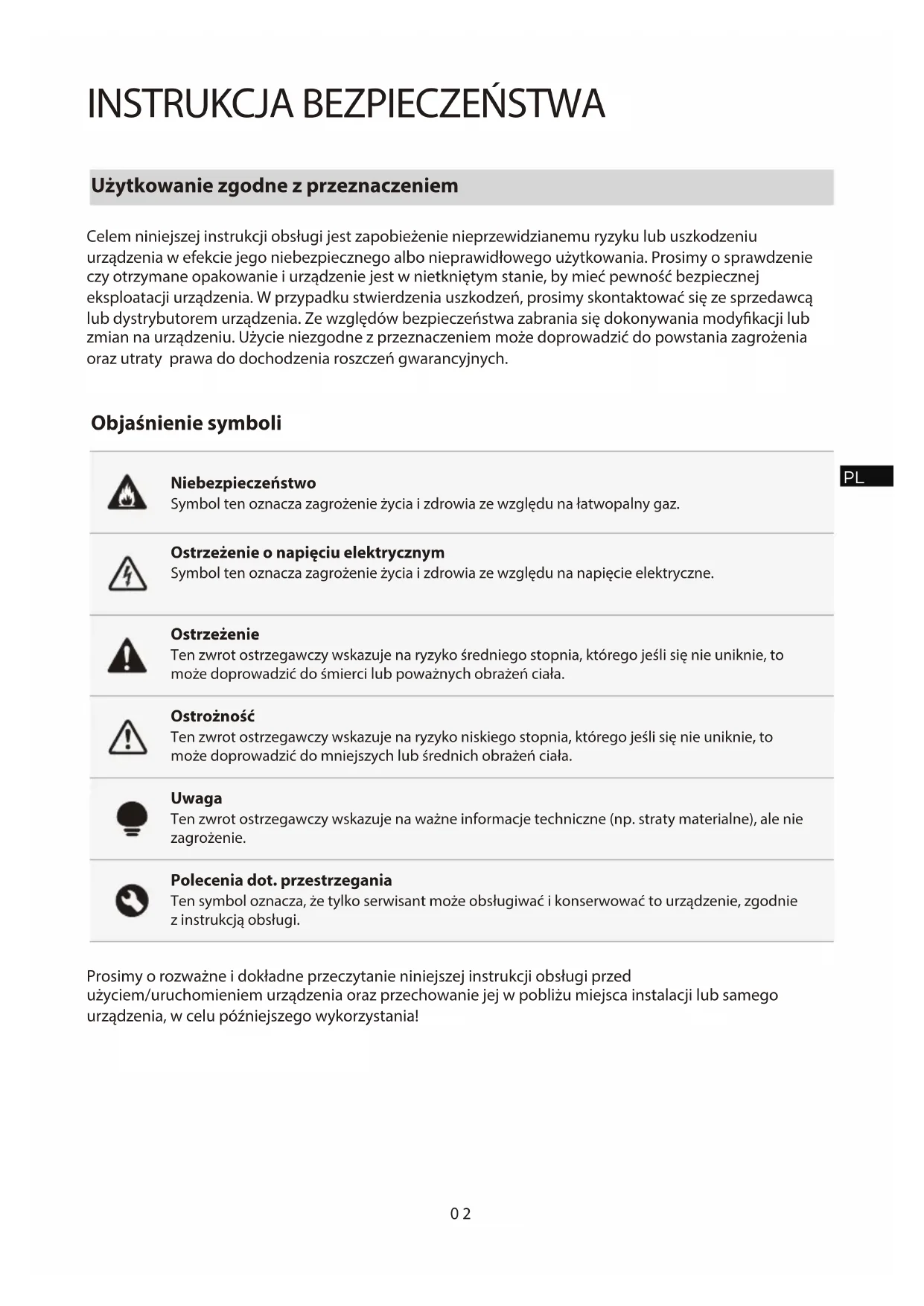

INSTRUKCJA BEZPIECZEŃSTWA

Celem niniejszej instrukcji obsługi jest zapobieżenie nieprzewidzianemu ryzyku lub uszkodzeniu urządzenia w efekcie jego niebezpiecznego albo nieprawidłowego użytkowania. Prosimy o sprawdzenie czy otrzymane opakowanie i urządzenie jest w nietkniętym stanie, by mieć pewność bezpiecznej eksploatacji urządzenia. W przypadku stwierdzenia uszkodzeń, prosimy skontaktować się ze sprzedawcą lub dystrybutorem urządzenia. Ze względów bezpieczeństwa zabrania się dokonywania modykacji lub zmian na urządzeniu. Użycie niezgodne z przeznaczeniem może doprowadzić do powstania zagrożenia oraz utraty prawa do dochodzenia roszczeń gwarancyjnych. Symbol ten oznacza zagrożenie życia i zdrowia ze względu na łatwopalny gaz. Symbol ten oznacza zagrożenie życia i zdrowia ze względu na napięcie elektryczne. Ten zwrot ostrzegawczy wskazuje na ryzyko średniego stopnia, którego jeśli się nie uniknie, to może doprowadzić do śmierci lub poważnych obrażeń ciała. Ten zwrot ostrzegawczy wskazuje na ryzyko niskiego stopnia, którego jeśli się nie uniknie, to może doprowadzić do mniejszych lub średnich obrażeń ciała. Ten zwrot ostrzegawczy wskazuje na ważne informacje techniczne (np. straty materialne), ale nie zagrożenie. Ten symbol oznacza, że tylko serwisant może obsługiwać i konserwować to urządzenie, zgodnie z instrukcją obsługi. Prosimy o rozważne i dokładne przeczytanie niniejszej instrukcji obsługi przed użyciem/uruchomieniem urządzenia oraz przechowanie jej w pobliżu miejsca instalacji lub samego urządzenia, w celu późniejszego wykorzystania!

• Dokładnie przeczytaj zasady bezpiecznej eksploatacji i instrukcję obsługi. W trakcie pracy wentylatora, nie wolno przez kratki wkładać palców, kredek, ani innych przedmiotów.

• Przy przenoszeniu wentylatora z miejsca na miejsce, odłącz go od źródła zasilania. Zapewnij, by pracujący wentylator stał na stabilnej powierzchni, żeby się nie przewrócił.

• NIE STAWIAJ wentylatora w oknie, gdyż ewentualny deszcz może spowodować zagrożenie elektryczne.

• Tylko do użytku domowego. PL0 4 OSTRZEŻENIE

• W przypadku uszkodzenia kabla, wymień go u producenta, w serwisie lub zleć to innym osobom posiadającym stosowne uprawnienia, by uniknąć niebezpieczeństw.

• Nie wkładaj urządzenia, kabla ani wtyczki do wody ani innych cieczy, aby uniknąć porażenia elektrycznego.

• Urządzenie może być użytkowane przez dzieci od 8 roku życia oraz osoby o ograniczonych zdolnościach psychicznych, umysłowych lub oceny oraz przez osoby niedoświadczone, o ile są pod nadzorem lub otrzymały przeszkolenie dotyczące bezpiecznego użytkowania urządzenia oraz jakie są zagrożenia. Nie wolno małym dzieciom bawić się urządzeniem. Dzieci bez nadzoru nie mogą wykonywać czynności związanych zczyszczeniem i konserwacją.

• Kiedy urządzenie nie pracuje i przed przystąpieniem do czyszczenia, wyjmij wtyczkę z gniazdka.

• Chroń dzieci i osoby niedołężne przed dostępem do urządzeń elektrycznych. Nie pozwól im obsługiwać urządzeń bez nadzoru.

• Wyłącznie do użytku wewnętrznego i domowego.

• Po złożeniu wentylatora, nie demontuj osłony łopatek wentylatora. - Odłącz zasilanie do wentylatora przed czyszczeniem. - Nie demontuj/ nie otwieraj osłony przed czyszczeniem łopatek wentylatora. - Obudowę wentylatora i łopatki przecieraj lekko zwilżoną szmatką. PL0 5 FT23-21M 220-240V~ 50Hz 25W

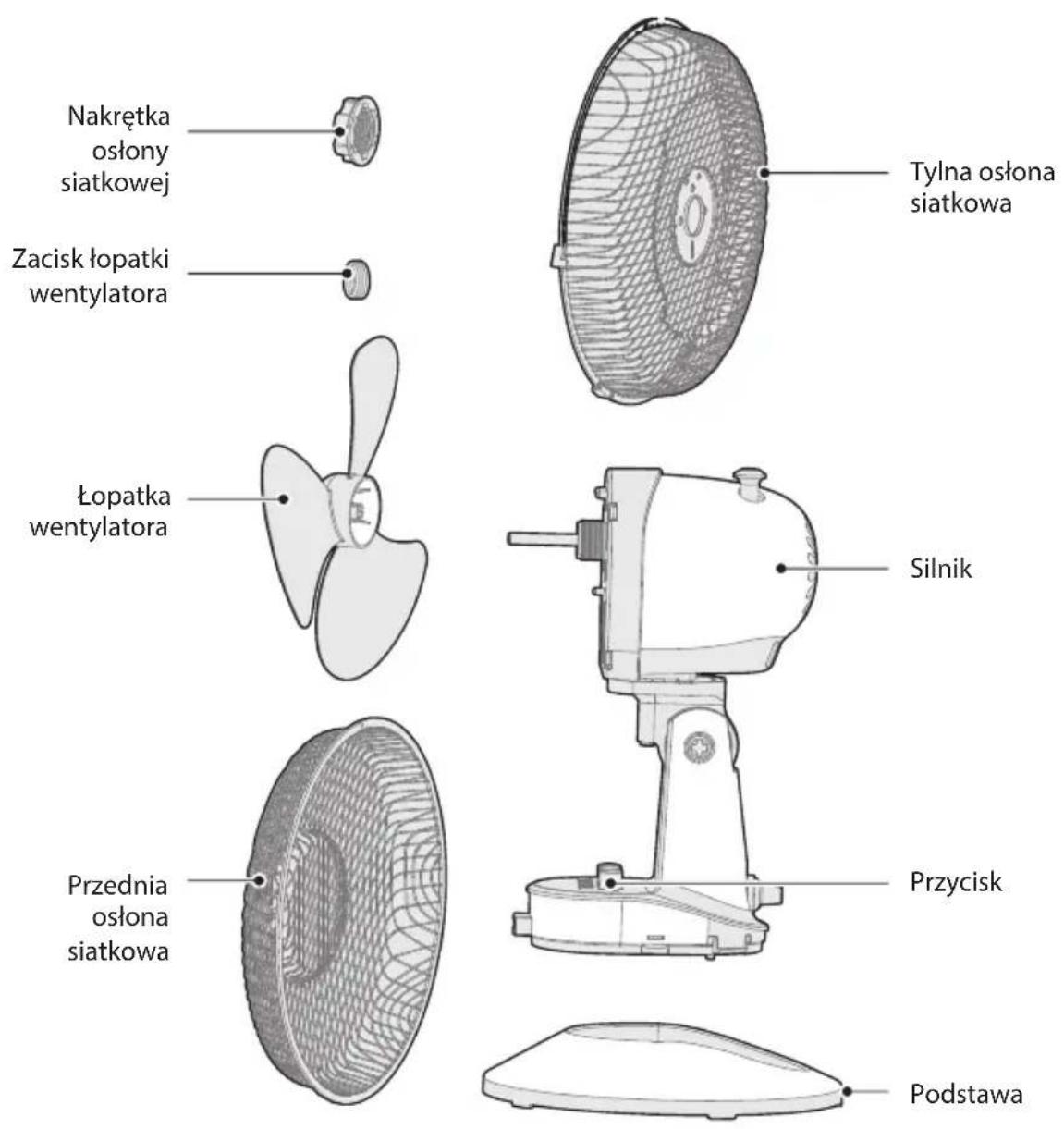

/min SPECYFIKACJA Model produktu Napięcie Częstotliwość Moc Pozycja / Opis Symbol Wartość Jednostka Maksymalne natężenie przepływu wentylatora Moc wentylatora Wartość eksploatacyjna Pobór mocy w trybie czuwania Pobór mocy po wyłączeniu Poziom mocy akustycznej wentylatora Maksymalna prędkość powietrza Sezonowe zużycie energii elektrycznej Norma dla pomiaru wartości eksploatacyjnej PL0 6 OPIS PRODUKTU Nazwa części WAŻNE Nakrętka osłony siatkowej Tylna osłona siatkowa Silnik Przycisk Podstawa Zacisk łopatki wentylatora Łopatka wentylatora Przednia osłona siatkowa Rysunki w instrukcji służą tylko objaśnieniom. W przypadku rozbieżności między faktycznym urządzeniem a ilustracją, odnieś się do faktycznego urządzenia. PL0 7 INSTALACJA PRODUKTU Instalacja przedniej i tylnej osłony siatkowej

• Przekręć nakrętkę osłony w prawo oraz zamocuj tylną osłonę siatkową.

• Zacisk jest już zamontowany 2-3mm od krawędzi tulei wału; użytkownik nie musi już jej instalować.

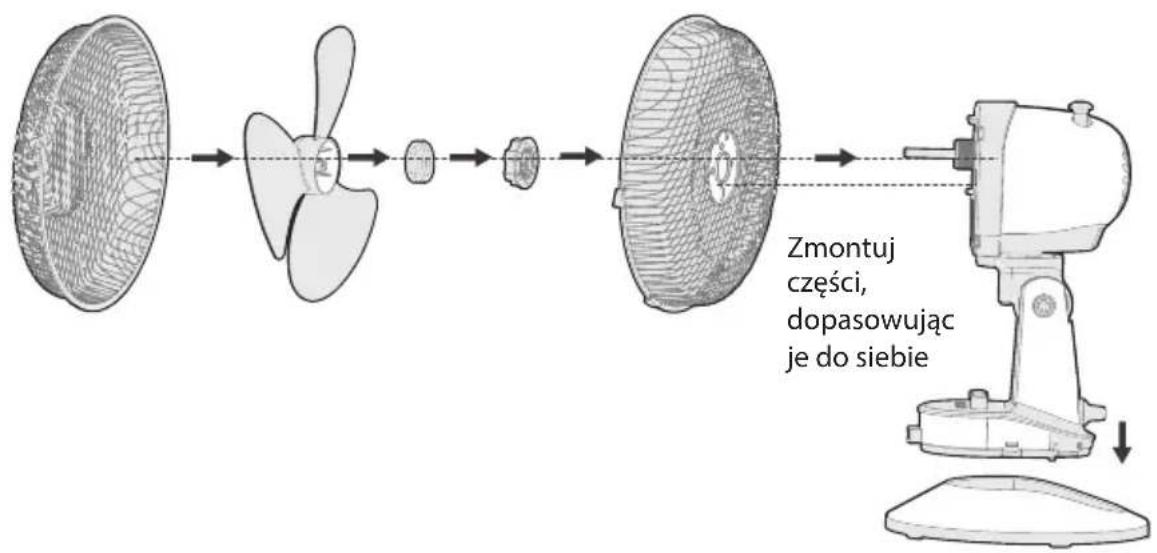

• Pokręć łopatkami wentylatora, by sprawdzić, czy normalnie się obracają. Zmontuj części, dopasowując je do siebie

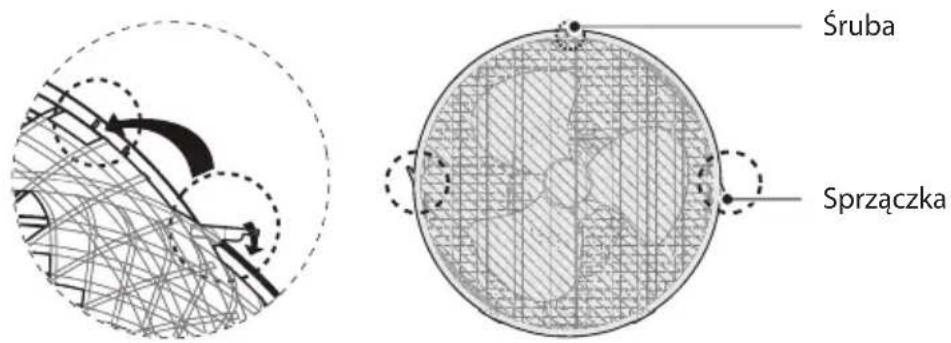

1. Przy pomocy zacisku, ustaw osłony tak, by pokryły się otwory na śruby, jak na ilustracji.

2. Wciśnij wszystkie sprzączki w celu połączenia osłony przedniej z tylną. Włóż śruby wotwory na

śruby i skręć je nakrętkami. Śruba Sprzączka PL0 8

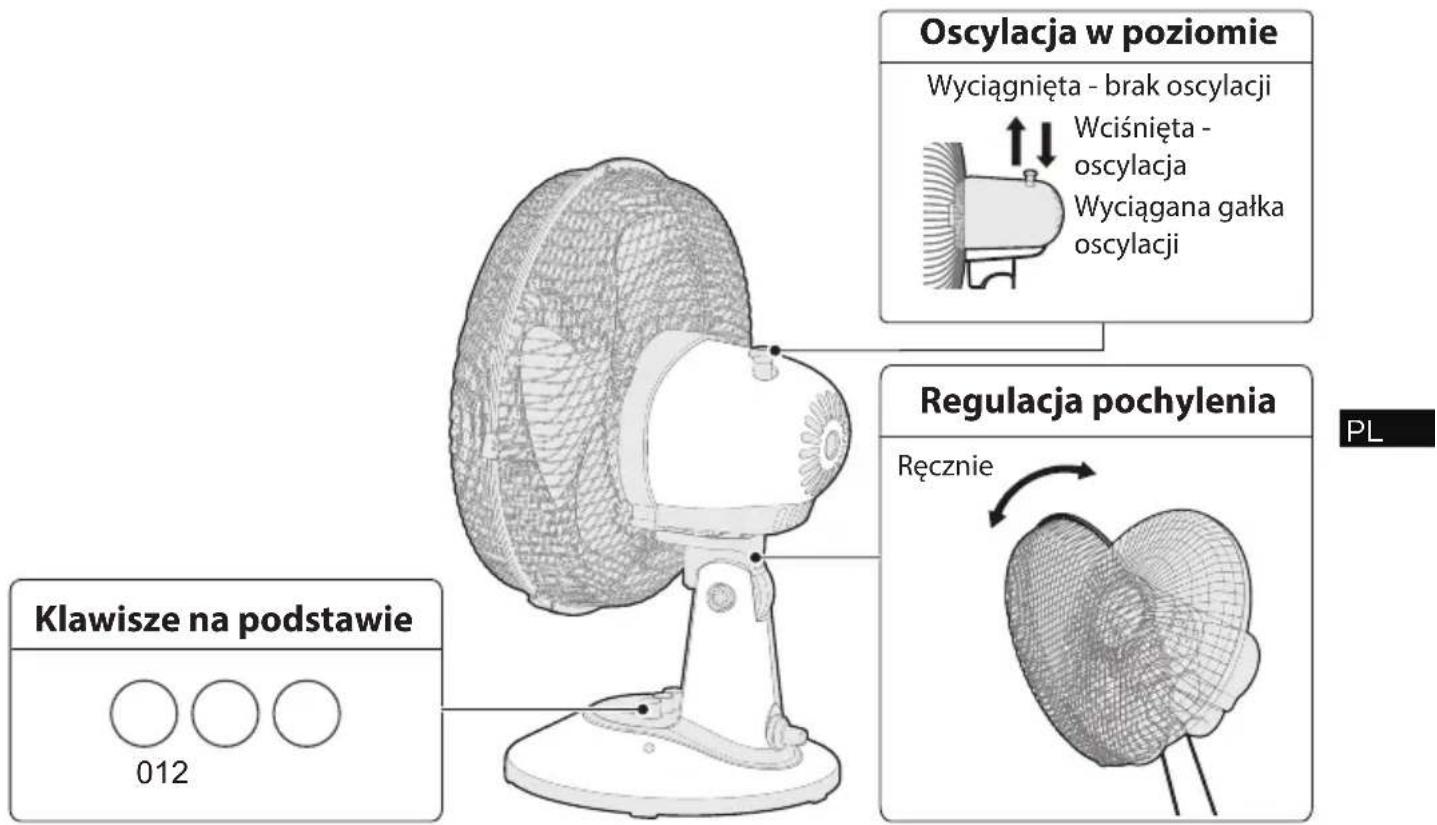

Obsługa klawiszy i gałki Ręcznie

Klawisze na podstawie Oscylacja w poziomie Regulacja pochylenia Wyciągnięta - brak oscylacji Wciśnięta - oscylacja Wyciągana gałka oscylacji

PLCZYSZCZENIE I KONSERWACJA

Wentylator wymaga minimalnej konserwacji. Nie próbuj samodzielnie go naprawiać. Zwróć się do wykwalikowanego serwisanta, jeśli będzie potrzebny serwis.

1. Przed wyczyszczeniem i złożeniem wentylatora, wyjmij wtyczkę z gniazdka zasilania.

2. Aby zapewnić silnikowi prawidłową cyrkulację powietrza, utrzymuj odpowietrzniki ztyłu silnika

wolne od kurzu. Nie rozkładaj wentylatora, by usunąć z niego kurz. Części zewnętrzne wycieraj miękką szmatką zwilżoną w delikatnym detergencie.

3. Nie używaj detergentów o właściwościach ściernych, ani rozpuszczalników, by nie zarysować

4. Do czyszczenia nie stosuj benzyny ani rozcieńczalników.

5. Nie dopuszczaj, by do obudowy silnika albo części wewnętrznych przedostała się woda lub inna

6. Nie zapomnij o odłączeniu zasilania przed przystąpieniem do czyszczenia.

7. Części z tworzywa myj miękką szmatką zwilżoną w delikatnym mydle. Mydliny usuń suchą szmatką.

PL10 USUWANIE USTEREK Przyczyna RozwiązanieProblem Eksploatacja urządzenia może powodować błędy i usterki. W tabeli poniżej wymieniono możliwe przyczyny i rozwiązania dla komunikatów o błędach lub usterek. Zaleca się dokładne przeczytanie poniższej tabeli dla zaoszczędzenia czasu i pieniędzy, związanymi z dzwonieniem do serwisu. Urządzenie po instalacji nie działa prawidłowo Sprawdź czy wtyczka jest dobrze włożona do gniazdka. Włącz włącznik na korpusie.

• Wtyczka zasilania nie jest włożona do gniazdka lub tkwi w nim luźno.

• Włącznik na korpusie urządzenia nie jest włączony.

logo, słowne znaki towarowe, nazwa handlowa, graka i ich wszystkie wersje stanowią wartościowe aktywa Midea Group i/lub podmiotów powiązanych (“Midea”), dla których Midea jest właścicielem znaków handlowych, praw autorskich i innych praw własności intelektualnej, oraz wszelkiej wartości wynikającej z użycia jakiejkolwiek części znaku handlowego Midea. Użycie znaku handlowego Midea dla celów handlowych bez wcześniejszego uzyskania zgody na piśmie od Midea może być poczytane za naruszenie znaku handlowego lub nieuczciwą konkurencję ze złamaniem stosownych praw. Niniejszą instrukcję opracował Midea i Midea zastrzega sobie wszelkie związane z tym prawa autorskie. Żadna osoba prawna ani zyczna nie może wykorzystywać, kopiować, modykować, rozpowszechniać tej instrukcji w całości ani w części, ani łączyć jej lub sprzedawać z innymi produktami bez wcześniejszego uzyskania zgody na piśmie od Midea. Wszelkie opisane funkcje i polecenia były aktualne na czas druku niniejszej instrukcji. Jednakże, dane faktyczne mogą być inne ze względu na zastosowane ulepszenia w działaniu i konstrukcji urządzenia.

Ważne zalecenia odn. środowiska Informacja odn. opakowania Zgodność z dyrektywą dot. utylizacji zużytego sprzętu elektrycznego i elektronicznego (ZSEE): Urządzenie spełnia wymagania Dyrektywy Europejskiej dot. ZSEE, 2012/19/EC. Produkt posiada symbol selektywnej utylizacji odpadów - jako zużyty sprzęt elektryczny i elektroniczny (ZSEE). Nabyty przez Państwa produkt spełnia wymagania Dyrektywy UE (2011/65/EC). Nie zawiera szkodliwych ani zakazanych materiałów wymienionych w tej dyrektywie. Materiały opakowaniowe produktu są wytwarzane z materiałów z recyklingu zgodnie z naszymi przepisami krajowymi. Nie utylizować materiałów opakowaniowych wraz z odpadami domowymi lub innymi odpadami. Należy je oddać do punktu zbiórki materiałów opakowaniowych wskazanych przez lokalny urząd. Ten symbol oznacza, że produktu po zakończeniu okresu eksploatacji nie wolno utylizować wraz z innymi odpadami domowymi. Zużyte urządzenie należy oddać do ocjalnego punktu zbiórki w celu przekazania do recyklingu. W celu znalezienia takich punktów zbiórki prosimy zwrócić się do lokalnego urzędu lub sprzedawcy produktu. Każdy gospodarstwo domowe odgrywa ważną rolę w odzyskiwania i recyklingu starych urządzeń. Właściwa utylizacja zużytego urządzenia pozwala zapobiec potencjalnych, negatywnym konsekwencjom dla środowiska i ludzkiego zdrowia. Zgodność z Dyrektywą RoHS

OSOBOWYCH W celu zapewnienia usług uzgodnionych z klientem, zgadzamy się na spełnianie bez zastrzeżeń wszelkich mających zastosowanie przepisów dot. ochrony danych, przyjętych w krajach, w których będziemy zaopatrywać klienta, a także, o ile dotyczy, europejskiego Rozporządzenia o Ochronie Danych Osobowych (RODO). Generalnie, przetwarzanie danych osobowych przez nas służy spełnianiu obowiązków wynikających z umowy z Państwem oraz ma znaczenie dla bezpieczeństwa produktu, ma chronić Państwa prawa w związku z gwarancją i z pytaniami zadawanymi przy rejestracji produktu. W niektórych przypadkach i tylko przy zapewnionej stosownej ochronie, dane osobowe mogą zostać przekazane odbiorcom znajdującym się poza Europejską Strefą Ekonomiczną. Więcej informacji dostarczymy na prośbę. Z naszym Inspektorem Danych Osobowych można się skontaktować przez [e-mail]. By skorzystać ze swojego prawa do sprzeciwu wobec przetwarzania Państwa danych osobowych dla celów marketingu bezpośredniego, prosimy o kontakt z nami przez [e-mail]. Więcej informacji po zeskanowaniu kodu QR.
