FT23-21M - Ventilaator MIDEA - Tasuta kasutusjuhend

Mark	Midea
Mudel	FT23-21M
Toote tüüp	Põrandaventilaator
Toide	220-240 V ~ 50 Hz
Nimivõimsus	25 W
Maksimaalne õhuvool	17,50 m³/min
Helivõimsus	53,06 dB(A)
Ooterežiimi elektritarbimine	Ei kohaldata
Seisaku elektritarbimine	0 W
Hooajaline elektritarbimine	6,56 kWh/aastas
Teenindusväärtus	0,85 (m³/min)/W
Maksimaalne õhukiirus	2,17 m/s
Funktsioonid	Horisontaalne õõtsumine, manuaalne kalde reguleerimine, 3 kiirust
Juhtnupud	Põhiseadmel asuv nupp
Kasutamine	Ainult siseruumides ja koduseks kasutamiseks
Puhastamine	Pühkige pehme lapi ja õrna pesuvahendiga; ärge kastke vette
Hooldus	Enne puhastamist ühendage vooluvõrgust; ärge eemaldage terakaitset
Ohutus	Ärge pange esemeid võre sisse; stabiilne pind; ärge kasutage akna lähedal
Parandatavus	Ärge parandage ise; võtke ühendust kvalifitseeritud tehnikuga
Mõõtmed (ligikaudsed)	Reguleeritav kõrgus, tiiviku läbimõõt umbes 23 cm (täpsustamata)
Kaal (ligikaudne)	Umbes 3 kg (hinnanguline)
Garantii	Vaata tootja tingimusi
Materjal	Plastik ja metall tiivikutele
Pakendi sisu	Ventilaator, esi- ja tagavõre, tiivikud, alus, kasutusjuhend

Korduma kippuvad küsimused - FT23-21M MIDEA

Kuidas Midea FT23-21M ventilaatorit kokku panna?

Järgige samme: kinnitage tagavõre mootori külge, keerates lukustusmutrit päripäeva, seejärel sisestage vedruklamber, asetage tiivikud paika ja kinnitage esivõre, joondades avad ja pingutades kruvi. Veenduge, et tiivikud pöörlevad vabalt.

Kuidas ventilaatorit puhastada?

Enne puhastamist ühendage seade alati vooluvõrgust. Kasutage pehmet lappi, mis on niisutatud õrna pesuvahendiga, et pühkida välispinda. Ärge kunagi kastke ventilaatorit vette. Vältige abrasiivseid puhastusvahendeid. Tiivikuid saab ettevaatlikult pühkida ilma võre eemaldamata.

Ventilaator teeb ebatavalist müra, mida teha?

Kontrollige, et tiivikud pöörlevad vabalt ja et ükski ese pole kinni jäänud. Veenduge, et ventilaator on stabiilsel pinnal. Kui müra jätkub, võtke ühendust kvalifitseeritud tehnikuga; ärge parandage ise.

Kas ma saan ventilaatorit väljas kasutada?

Ei, see ventilaator on mõeldud ainult siseruumides ja koduseks kasutamiseks. Ärge kasutage seda akna lähedal ega niiskes keskkonnas, et vältida elektrilöögi ohtu.

Kuidas aktiveerida horisontaalset õõtsumist?

Vajutage õõtsumise nupp alla, et aktiveerida õõtsumine. Tõmmake see üles staatilise režiimi jaoks. Kalde reguleerimine toimub käsitsi ventilaatori pead keerates.

Ventilaator ei käivitu, mida kontrollida?

Kontrollige, et toitejuhe on korralikult ühendatud ja põhiseadmel olev lüliti on sisse lülitatud. Kui probleem püsib, proovige teist pistikut. Kui miski ei tööta, võtke ühendust klienditeenindusega.

Kuidas reguleerida ventilaatori kõrgust?

Mudel FT23-21M on põrandaventilaator teleskooptoruga. Lõdvendage reguleerimisrõngast, reguleerige soovitud kõrgus, seejärel pingutage. Veenduge, et alus on stabiilne.

Millised on olulised ohutusmeetmed?

Ärge kunagi sisestage sõrmi ega esemeid võre sisse. Asetage ventilaator stabiilsele ja tasasele pinnale. Enne liigutamist või puhastamist ühendage see vooluvõrgust. Ärge kasutage kahjustatud toitejuhtmega.

Kas ma saan toitejuhtme ise vahetada?

Ei, kui toitejuhe on kahjustatud, peab selle välja vahetama tootja, tema klienditeenindus või kvalifitseeritud isik, et vältida elektrilöögi ohtu.

Kuidas ventilaatorit talvel hoiustada?

Puhastage see põhjalikult ja hoidke kuivas, tolmuvabas kohas. Saate selle osaliselt lahti võtta, et säästa ruumi. Hoidke kasutusjuhendit seadme juures järgmiseks kasutamiseks.

KASUTUSJUHEND FT23-21M MIDEA

Täname, et valisite Midea! Enne uue Midea toote kasutamist lugege palun käesolev juhend põhjalikult läbi, et teaksite, millised on teie seadme omadused ja kuidas funktsioone ohutult kasutada.

SISU

AITÄH 01

OHUTUSJUHISED 02

ANDMED 05

TOOTE ÜLEVAADE 06

TOOTE PAIGALDAMINE 07

KASUTUSJUHISED 08

PUHASTAMINE JA HOOLDUS 09

VEA OTSING 10

KAUBAMÄRGID, AUTORIÕIGUSED JA ÕIGUSLIK AVALDUS 11

KÖRVALDAMINE JA RINGLUSSEVÖTT 12

ANDMEKAITSE TEATIS 13

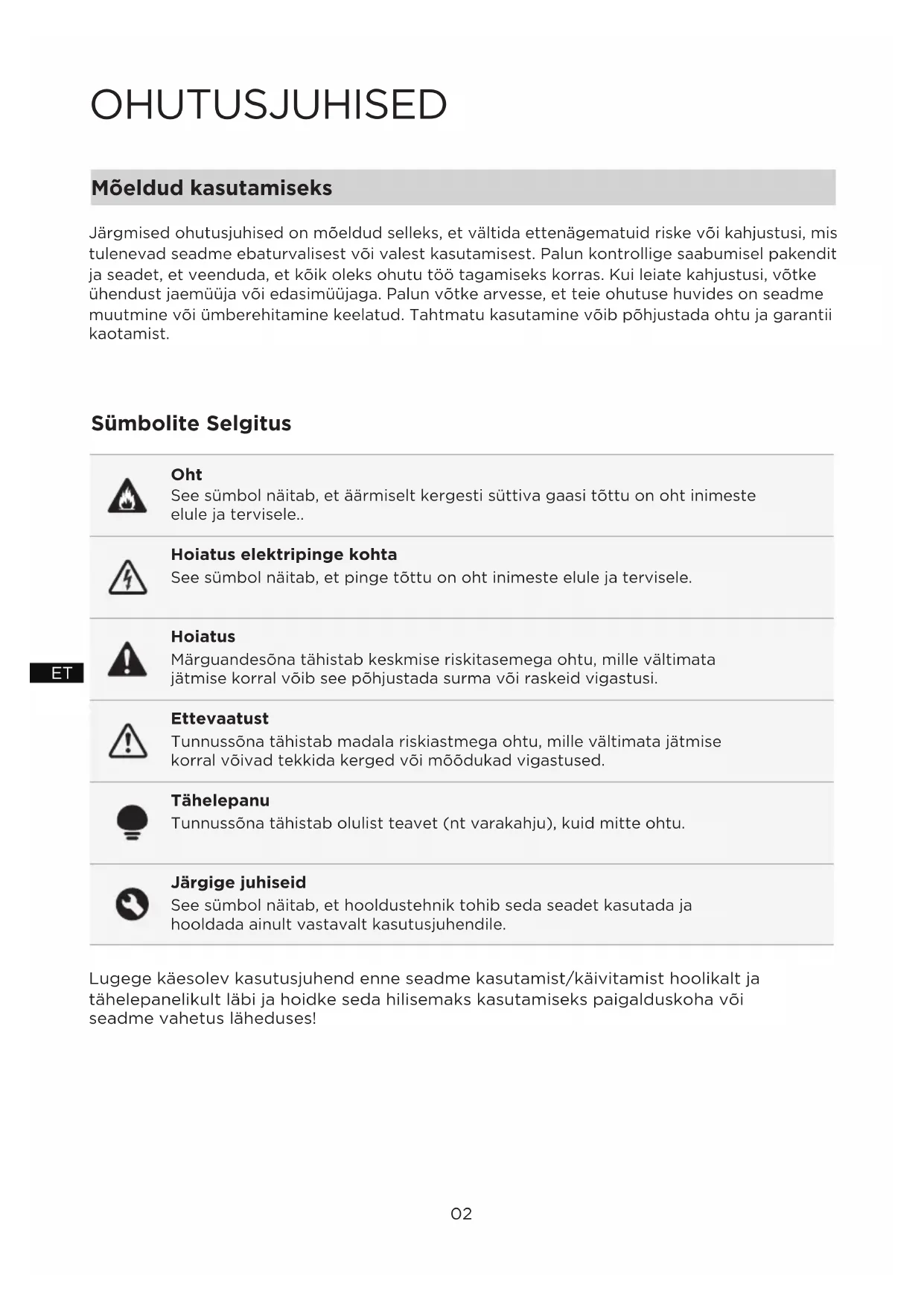

Mõeldud kasutamiseks

Järgmised ohutusjuhised on mõeldud selleks, et vältida ettenägematuid riske või kahjustusi, mis tulenevad seadme ebaturvalisest või valest kasutamisest. Palun kontrollige saabumisel pakendit ja seadet, et veenduda, et kõik oleks ohutu töö tagamiseks korras. Kui leiate kahjustusi, võtke ühendust jaemüüja või edasimüüjaga. Palun võtke arvesse, et teie ohutuse huvides on seadme muutmine või ümberehitamine keelatud. Tahtmatu kasutamine võib põhjustada ohtu ja garantii kaotamist.

Sümbolite Selgitus

	OhtSee sümbol näitab, et äärmiselt kergesti süttiva gaasi töttu on oht inimeste elule ja tervisele..
	Hoiatus elektripinge kohtaSee sümbol näitab, et pinge töttu on oht inimeste elule ja tervisele.
	HoiatusMärguandesõna tähistab keskmise riskitasemega ohtu, mille vältimata jätmise korral võib see põhjustada surma või raskeid vigastusi.
	EttevaatustTunnussõna tähistab madala riskiastmega ohtu, mille vältimata jätmise korral võivad tekkida kerged või mõõdukad vigastused.
	TähelepanuTunnussõna tähistab olulist teavet (nt varakahju), kuid mitte ohtu.
	Järgige juhiseidSee sümbol näitab, et hooldustehnik tohib seda seadet kasutada ja hooldada ainult vastavalt kasutusjuhendile.

Lugege käesolev kasutusjuhend enne seadme kasutamist/käivitamist hoolikalt ja tähelepanelikult läbi ja hoidke seda hilisemaks kasutamiseks paigalduskoha või seadme vahetus läheduses!

ETTEVAATUST

• Lugege hoolikalt ohutu kasutamise reegleid ja juhiseid. Ärge kunagi sisestage sõrmi, pliiatseid ega muid esemeid läbi võre, kui ventilaator töötab.
• Ühendage ventilaator laht ühest asukohast teise liikumisel. Ümbermineku vältimiseks veenduge, et ventilaator oleks töötamise ajal kindlal pinnal.
• ÄRGE kasutage ventilaatorit aknal, vihm võib põhjustada elektrilisi ohte.
• Sobib kasutamiseks ainult kodumajapidamises.

HOIATUS

• Kui toitejuhe on kahjustatud, peab ohu vältimiseks selle välja vahetama tootja,teenindusagent või s kvalifikatsiooniga isik.
• Elektrilöögiohu vältimiseks ärge kastke seadet, juhet ega pistikut vette või muusse vedelikku.
• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui nad on saanud järelevalvet või juhiseid seadme ohutu kasutamise kohta ja mõistavad sellega seotud ohteLapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldada. Hoidke elektriseadmed lastele või nõrga tervisega inimestele kättesaamatus kohas. Ärge laske neil seadmeid ilma järelevalveta kasutada.

- Kui seadet ei kasutata, eemaldage toitejuhe pistikupesast. Sama tehke ka enne seadme puhastamist.

- Hoidke elektriseadmed lastele või nõrga tervisega inimestele kättesaamatus kohas. Ärge laske neil seadmeid ilma järelevalveta kasutada.

- Kasutamiseks ainult siseruumides ja kodumajapidamises.

- Kui ventilaator on kokku pandud, ei tohi rootori laba kaitset enam eemaldada.

• Enne puhastamist eemaldage ventilaator vooluvõrgust.
• Rootorikaitset ei tohi rootori labade puhastamiseks lahti võtta/avada.
• Pühkige ventilaatori korpust ja rootori laba kaitset kergelt niiske lapiga.

ANDMED

Toote Mudel	FT23-21M
Pinge	220-240V~
Sagedus	50Hz
Võimsus	25W

Kauba kirjeldus Sümbo Väärtus Seade
Suurim ventilaatori voolukiirus	F	17,50	m^3/min
Ventilaatori sisendvõimsus	P	20,5	W
Tõhususväärtus	S_V	0,85	(m^3/min)W
Elektritarbimine ooteseisundis	P_SB	---	W
Energiatarve	P_OFF	0	W
Ventilaatori helivõimsustase	L_WA	53,06	dB(A)
Suurim õhuvoolu kiirus	C	2,17	meters/sec
Elektrikulu	Q	6,56	kWh/a
Tõhususväärtuse möõtmisstandard	IEC 60879:1986 (corr.1992)

TOOTE ÜLEVAADE

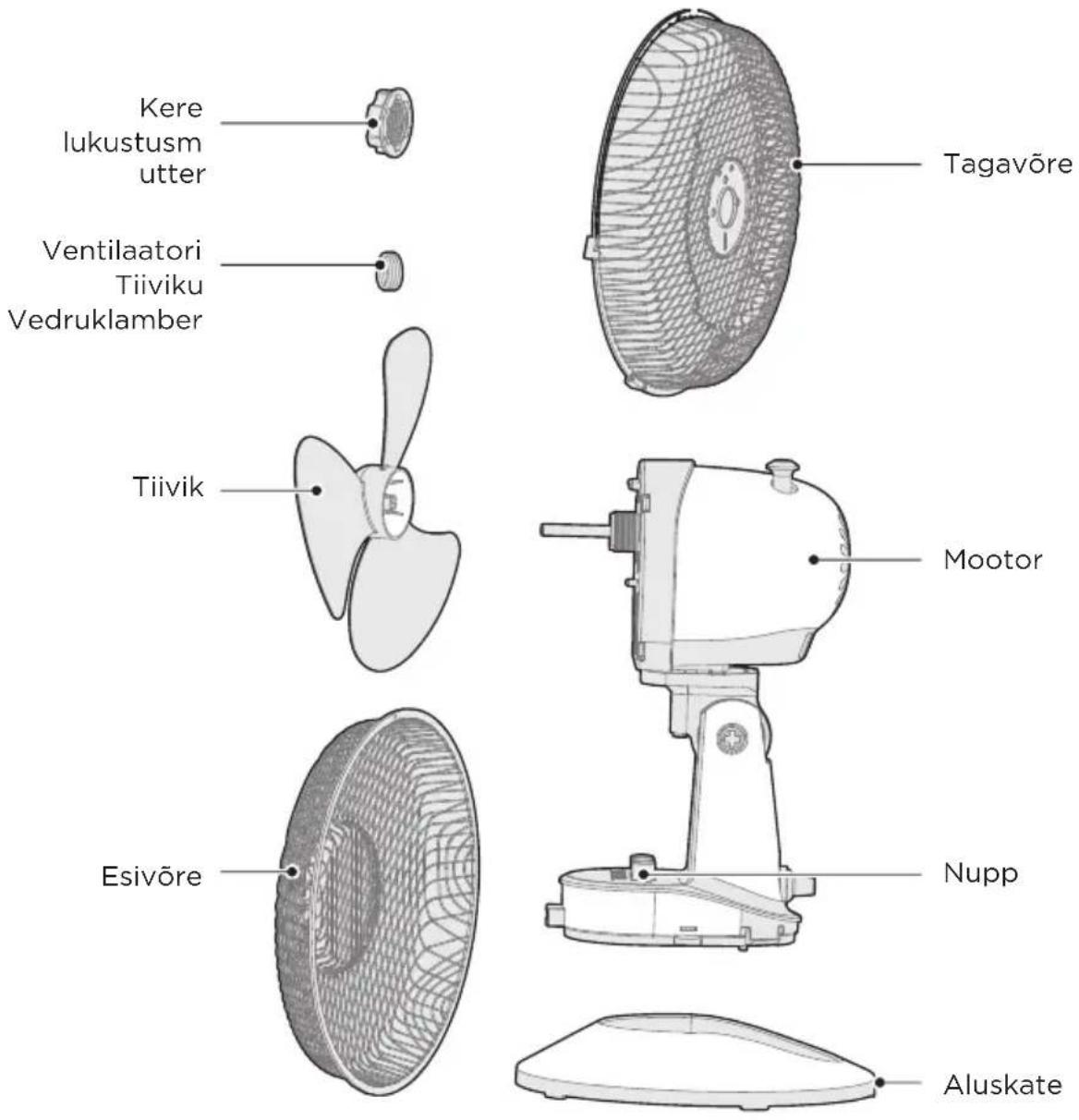

Osad

Kere lukustusm utter Ventilaatori Tiiviku Vedruklamber Tiivik Tagavõre Mootor Esivõre Nupp Aluskate

MÄRKUS

Kõik selles juhendis olevad pildid on mõeldud ainult selgitamiseks.

Igasugune lahknevus tegeliku objekti ja joonisel oleva illustratsiooni vahel söltub tegelikust objektist.

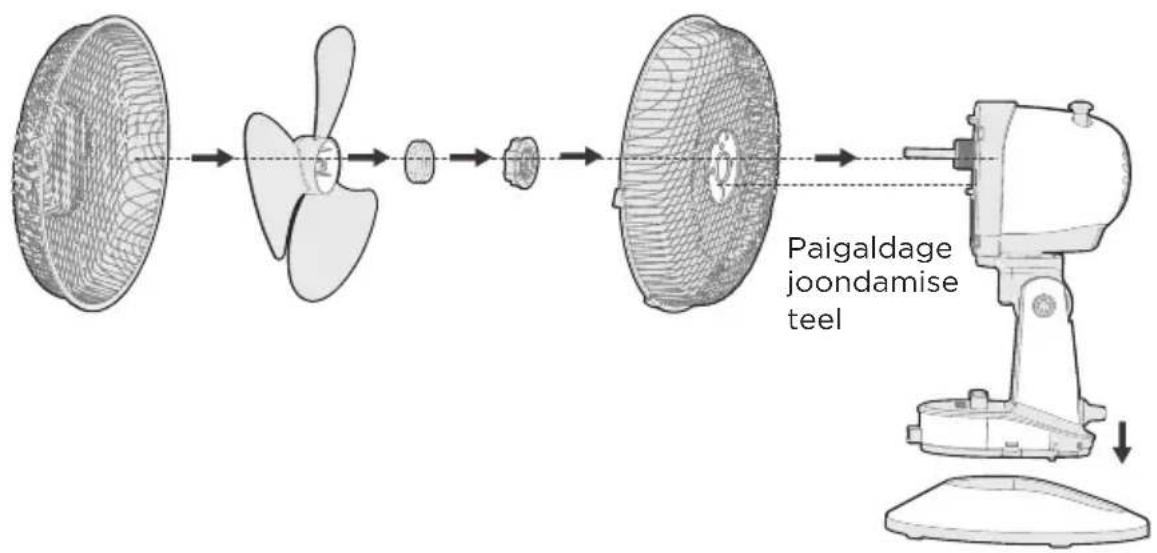

TOOTE PAIGALDAMINE

• Kruvige võre lukustusmutrit päripäeva ja vahepeal kinnitage tagumine võre.
• Vedruklamber on juba 2-3 mm kaugusel völlipuksi servast; kasutaja ei pea seda paigaldama.
• Pärast paigaldamist pöörake tiivik, et tagada tiiviku tavapärane pööramine.

Paigaldage joondamise teel

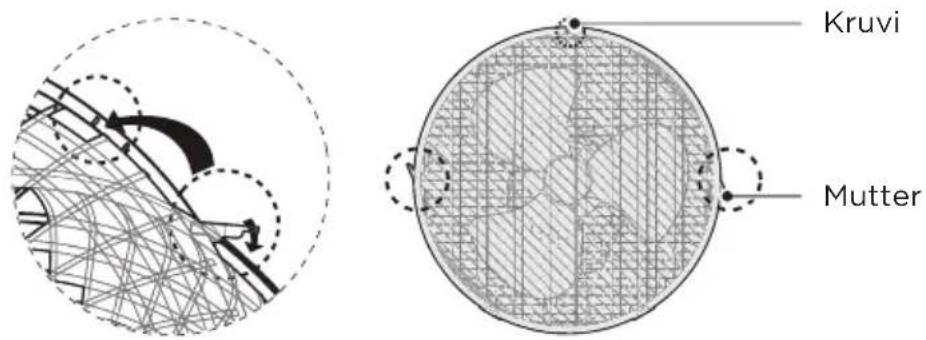

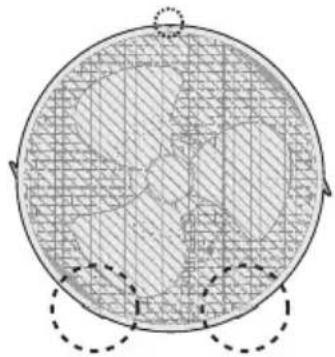

Esi- ja tagakaitsmete paigaldamine

1. Joondage nii Esi- kui ka Tagavõre välimisel rõngal olevad Kruviaugud Positsioneerimisklamber joondatud vastavalt joonisele.

1. Esivõre kinnitamiseks Tagavõrega vajutage kõik Lukud alla. Kruviaukude juures pingutage eraldatud kruvi ja mutrit.

Kruvi Mutter

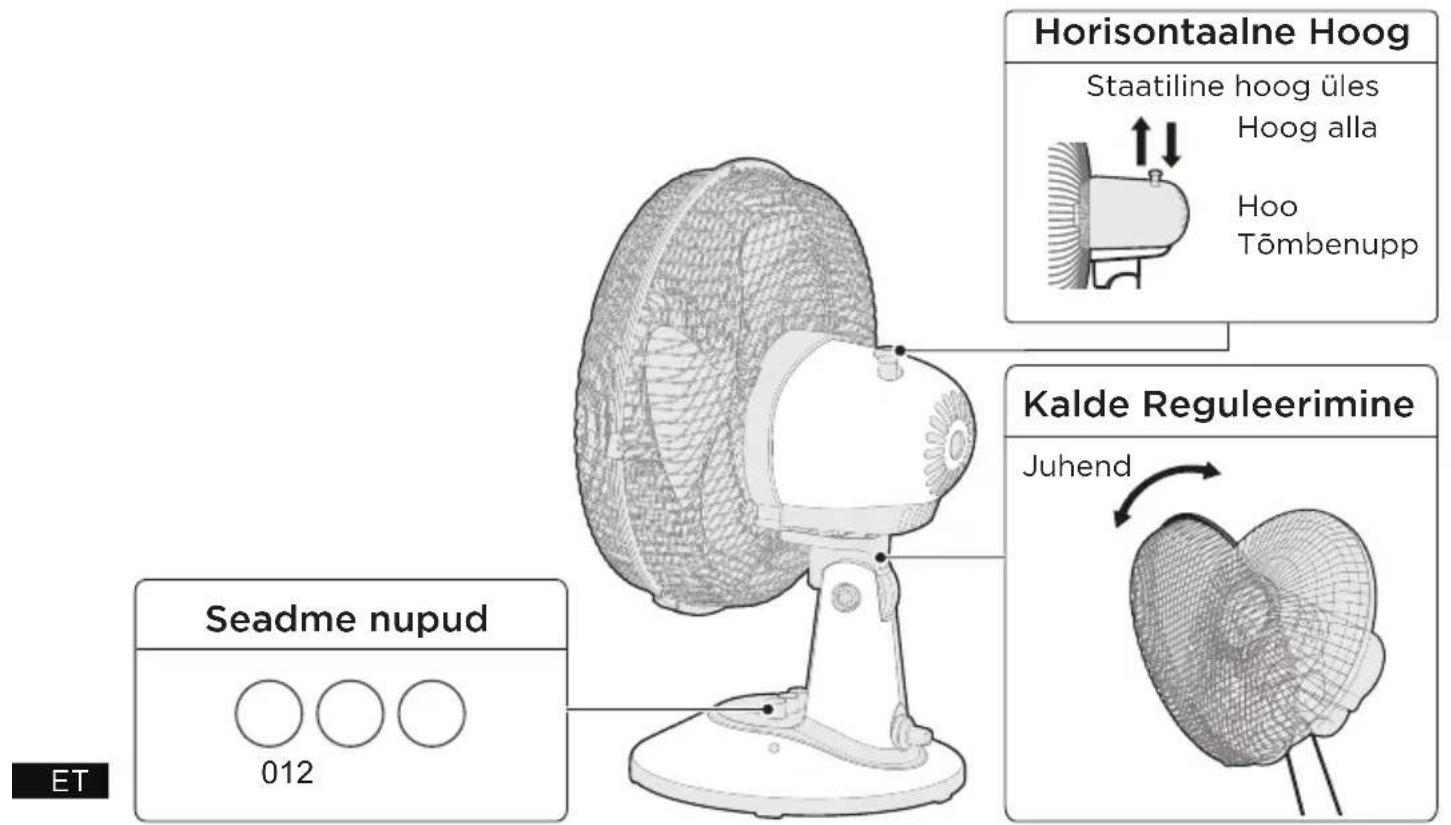

KASUTUSJUHISED

Kere Kasutusjuhend

Horisontaalne Hoog Staatiline hoog üles Hoog alla Hoo Tömbenupp Kalde Reguleerimine Juhend Seadme nupud 012 ET

PUHASTAMINE JA HOOLDUS

Ventilaator vajab minimaalset hooldust. Ärge proovige seda ise parandada. Kui on vaja hooldust, andke see kvalifitseeritud hoolduspersonalile.

1. Enne puhastamist ja kokkupanekut ühendage ventilaatori toide lahti.
2. Mootori piisava ōhuringluse tagamiseks hoidke mootori tagaosas olevad ōhutusavad tolmuvabad. Ärge võtke ventilaatorit tolmu eemaldamiseks lahti. Pühkige väliseid osi pehme lapiga, mis on leotatud ōrnatoimelise puhastusvahendiga.
3. Pinna kriimustamise vältimiseks ärge kasutage abrasiivseid puhastusvahendeid ega lahusteid.
4. Ärge kasutage puhastusvahendina järgmist: bensiin, vedeldi.
5. Ärge laske vett ega muid vedelikke mootori korpusesse ega siseosadesse sattuda.
6. Enne puhastamist eemaldage pistik vooluvõrgust.
7. Plastosad tuleb puhastada pehme lapiga, mis on niisutatud maheda seebiga. Eemaldage seebipud põhjalikult kuiva lapiga.

VEA OTSING

Teie seadme kasutamine võib põhjustada tõrkeid ja häireid. Järgmised tabelid sisaldavad võimalikke põhjuseid ja märkusi veateate või rikke lahendamiseks.

Soovitatav on allolev tabel hoolikalt läbi lugeda, et säästa oma aega ja raha, mis võib kuluda teeninduskeskusesse helistamisel.

	PõhjusLahendusProbleem
Masin ei tööta pärast paigaldamist korralikult	• Toitekaabel pole vooluvõrku ühendatud või kontakt on halb.	Make sure the plug is properly inserted into the socket.
	• Korpusel olev lüliti ei ole sisse lülitatud.	Turn on the switch on the body.

KAUBAMÄRGID, AUTORIÕIGUSED JA ÕIGUSLIK AVALDUS

Midea logo, sõnamärgid, ärinimi, kaubamärk ja kõik nende versioonid on Midea Groupi ja/või selle sidusettevõtete ("Midea") väärtuslikud varad, millele Midea omab kaubamärke, autoriõigusi ja muid intellektuaalse omani õigusi ning kogu firmaväärtust, mis tuleneb Midea kaubamärgi mis tahes osa kasutamisest. Midea kaubamärgi kasutamine ärilistel eesmärkidel ilma Midea eelneva kirjaliku nõusolekuta võib kujutada endast kaubamärgi rikkumist või kõlvatut konkurentsi, mis on vastuolus asjakohaste seadustega.

Käesoleva kasutusjuhendi on koostanud Midea ja Midea jätab endale köik selle autoriõigused. Ükski ettevõte ega üksikisik ei tohi seda kasutusjuhendit kasutada, paljundada, muuta, levitada täielikult või osaliselt ega kombineerida või müüa koos teiste toodetega ilma Midea eelneva kirjaliku nõusolekuta.

Kõik kirjeldatud funktsioonid ja juhised olid käesoleva juhendi trükkimise ajal ajakohased. Tegelik toode võib aga täiustatud funktsioonide ja disaini tõttu erineda.

KÖRVALDAMINE JA RINGLUSSEVÖTT

Olulised keskkonna juhised

WEEE määruse järgimine ja jäätmete kõrvaldamine:

See toode vastab EL-i WEEE-direktiivile(2012/19/EU). Sellel tootel on elektri- ja elektroonikaseadmete jäätmete (WEEE) klassifikatsioonisümbol.

See sümbol näitab, et seda toodet ei tohi selle kasutusaja lõppedes koos muude olmejäätmetega ära visata. Kasutatud seade tuleb viia ametlikku kogumispunkti elektriliste elektroonikaseadmete kõrvaldamiseks. Nende kogumissüsteemide leidmiseks võtke ühendust kohaliku omavalitsuse või edasimüüjaga, kust toode osteti. Iga kodumajapidamine mängib olulist rolli vanade seadmete taaskasutamisel ja ringlussevõtmisel. Kasutatud seadme nõuetekohane kõrvaldamine aitab ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele.

Teie ostetud toode vastab EL-i RoHS direktiivile (2011/65/EU). See ei sisalda direktiivis nimetatud kahjulikke ja keelatud materjale.

Teave pakendi kohta

Toote pakendimaterjalid on valmistatud taaskasutatavatest materjalidest vastavalt meie iiklrikele keskkonnanõuetele. Ärge visake pakendimaterjale koos olme- või muude jäätmetega. Viige need kohalike omavalitsuste poolt määratud pakendimaterjalide kogumispunktidesse.

Kliendiga kokkulepitud teenuste osutamiseks nõustume piiranguteta järgima kõiki kohaldatavate andmekaitseseaduse sätteid kooskõlas kokkulepitud riikidega, kus kliendile teenuseid osutatakse, ning vajaduse korral ka EL-i andmekaitse üldmäärust (GDPR).

Üldjuhul on meie andmetöötluse eesmärk teiega sõlmitud lepingust tuleneva kohustuse täitmine ja tooteohutuse huvides teie õiguste kaitsmine seoses garantii- ja tooteregistreerimise küsimustega. Mõnel juhul, kuid ainult siis, kui on tagatud asjakohane andmekaitse, võidakse isikuandmeid edastada väljaspool Euroopa Majanduspiirkonda asuvatele vastuvõtjatele.

Täiendavat teavet antakse taotluse korral. Meie andmekaitseametnikuga saate ühendust võtta aadressil [e-mail]. Oma õiguste kasutamiseks, näiteks õigust esitada vastuväiteid oma isikuandmete töötlemisele otseturunduse eesmärgil, võtke meiega ühendust aadressil [e-mail]. Lisateabe saamiseks järgige QR-koodi.
