MANUALE UTENTE FT23-21M MIDEA

FT23-21M Ventilatore elettrico Avvertenze: Prima di utilizzare questo prodotto, leggere attentamente questo manuale e conservarlo per riferimento futuro. La progettazione e le specifiche sono soggette a modifiche senza preavviso per il miglioramento del prodotto. Consultare il rivenditore o il produttore per maggiori dettagli. Il diagramma qui sopra è solo per riferimento. Si prega di considerare l'aspetto del prodotto reale come standard.LANGUAGES

GRLETTERA DI RINGRAZIAMENTO

INDICE Grazie per aver scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente questo manuale per assicurarsi di sapere come utilizzare le caratteristiche e le funzioni offerte dal nuovo apparecchio in modo sicuro.

LETTERA DI RINGRAZIAMENTO

INSTALLAZIONE DEL PRODOTTO

PULIZIA E MANUTENZIONE

ITPericolo Avviso di tensione elettrica pericolosa Avvertenze Attenzione Attenzione Attenersi alle istruzioni Destinazione d'uso Spiegazione dei simboli

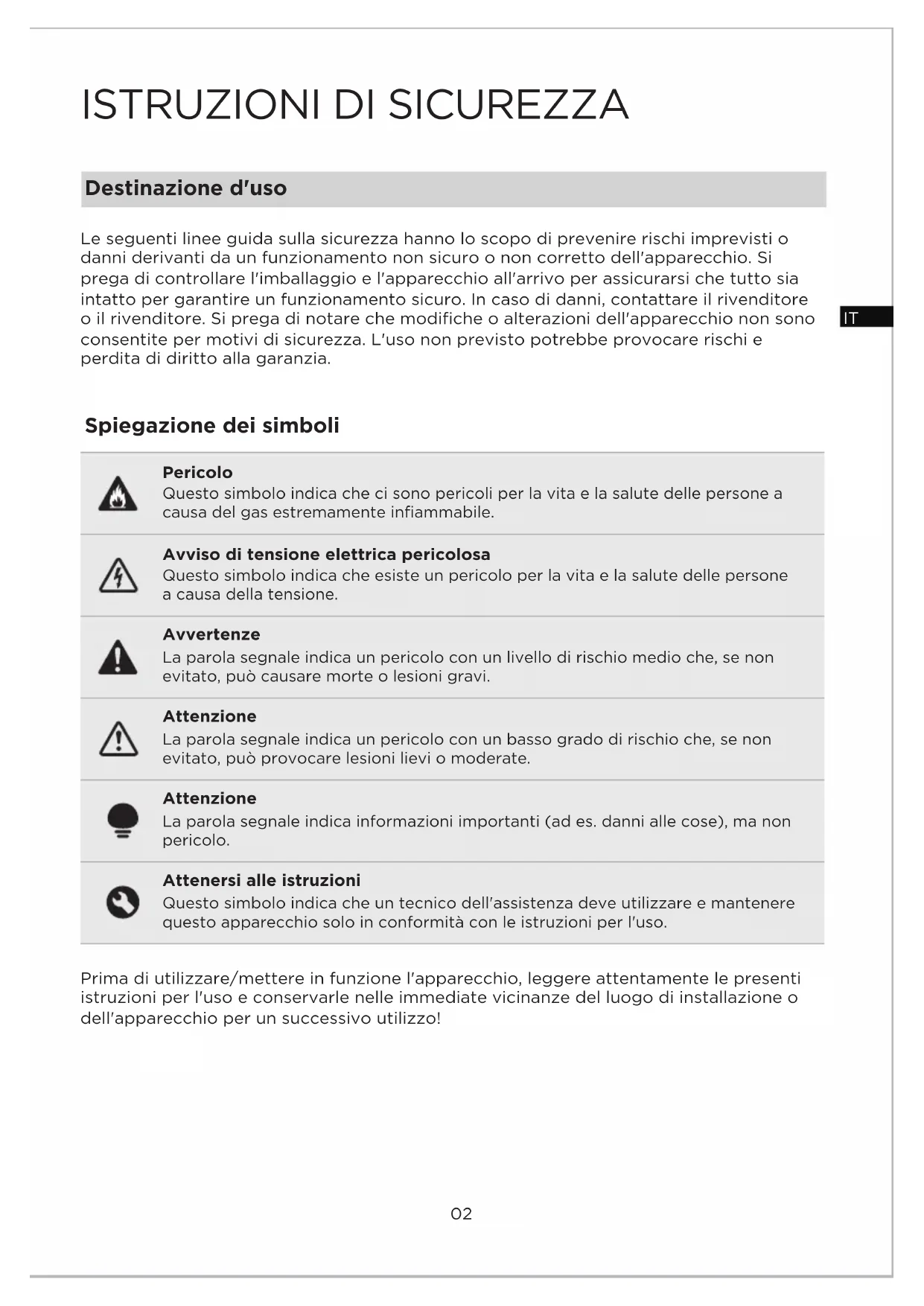

ISTRUZIONI DI SICUREZZA

Le seguenti linee guida sulla sicurezza hanno lo scopo di prevenire rischi imprevisti o danni derivanti da un funzionamento non sicuro o non corretto dell'apparecchio. Si prega di controllare l'imballaggio e l'apparecchio all'arrivo per assicurarsi che tutto sia intatto per garantire un funzionamento sicuro. In caso di danni, contattare il rivenditore o il rivenditore. Si prega di notare che modifiche o alterazioni dell'apparecchio non sono consentite per motivi di sicurezza. L'uso non previsto potrebbe provocare rischi e perdita di diritto alla garanzia. Prima di utilizzare/mettere in funzione l'apparecchio, leggere attentamente le presenti istruzioni per l'uso e conservarle nelle immediate vicinanze del luogo di installazione o dell'apparecchio per un successivo utilizzo! Questo simbolo indica che ci sono pericoli per la vita e la salute delle persone a causa del gas estremamente infiammabile. Questo simbolo indica che esiste un pericolo per la vita e la salute delle persone a causa della tensione. La parola segnale indica un pericolo con un livello di rischio medio che, se non evitato, può causare morte o lesioni gravi. La parola segnale indica un pericolo con un basso grado di rischio che, se non evitato, può provocare lesioni lievi o moderate. La parola segnale indica informazioni importanti (ad es. danni alle cose), ma non pericolo. Questo simbolo indica che un tecnico dell'assistenza deve utilizzare e mantenere questo apparecchio solo in conformità con le istruzioni per l'uso.

• Leggere attentamente le regole per un funziona- mento sicuro e le istruzioni. Non inserire mai dita, matite o altri oggetti nella griglia quando il ventila- tore è in funzione.

• Scollegare il ventilatore quando lo si sposta da un luogo all'altro. Assicurarsi che il ventilatore si trovi su una superficie stabile durante il funzionamento per evitare il ribaltamento.

• NON utilizzare il ventilatore alla finestra, la pioggia potrebbe creare un pericolo elettrico.

• Solo per uso domestico. IT04 AVVERTENZE

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo agente di assistenza o da una persona altrettanto qualificata per evitare un pericolo.

• Per evitare il rischio di scosse elettriche, non immergere l'unità, il cavo o la spina in acqua o altri liquidi.

• Il presente apparecchio può essere utilizzato da bambini a partire da 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancan- za di esperienza e conoscenza, a condizione che siano stati supervisionati o istruiti sull'uso dell'ap- parecchio in modo sicuro e che ne comprendano i pericoli. I bambini non devono giocare con l’appare- cchio. Gli interventi di pulizia e manutenzione non devono essere svolti da parte di bambini senza supervisione.

• Quando l'apparecchio non è in uso e prima di pulir- lo, scollegarlo dalla presa di corrente.

• Mantenere le apparecchiature elettriche fuori dalla portata di bambini o persone con handicap. Non lasciare che usino le apparecchiature senza sorveglianza.

• Solo per uso interno e domestico.

• Una volta che il ventilatore è stato assemblato, la protezione per le pale del ventilatore non potrà essere più rimossa. - Prima della pulizia scollegare la ventola. - La protezione del rotore non deve essere smon- tata/aperta per pulire le pale del rotore. - Pulire l'involucro della ventola e la protezione della lama del rotore con un panno leggermente umido. IT05 FT23-21M 220-240V~ 50Hz 25W

/min SPECIFICHE Modello del prodotto Tensione Fréquence Potenza Descrizione Simbolo Valore Unità Portata massima del ventilatore Potenza in ingresso Valore del servizio Consumo di energia da spento Velocità massima dell'aria Consumo stagionaledi energia elettrica Standard di misurazione per il valore diservizio Livello di potenza sonora Consumo di energia in standby IT06

PANORAMICA DEL PRODOTTO

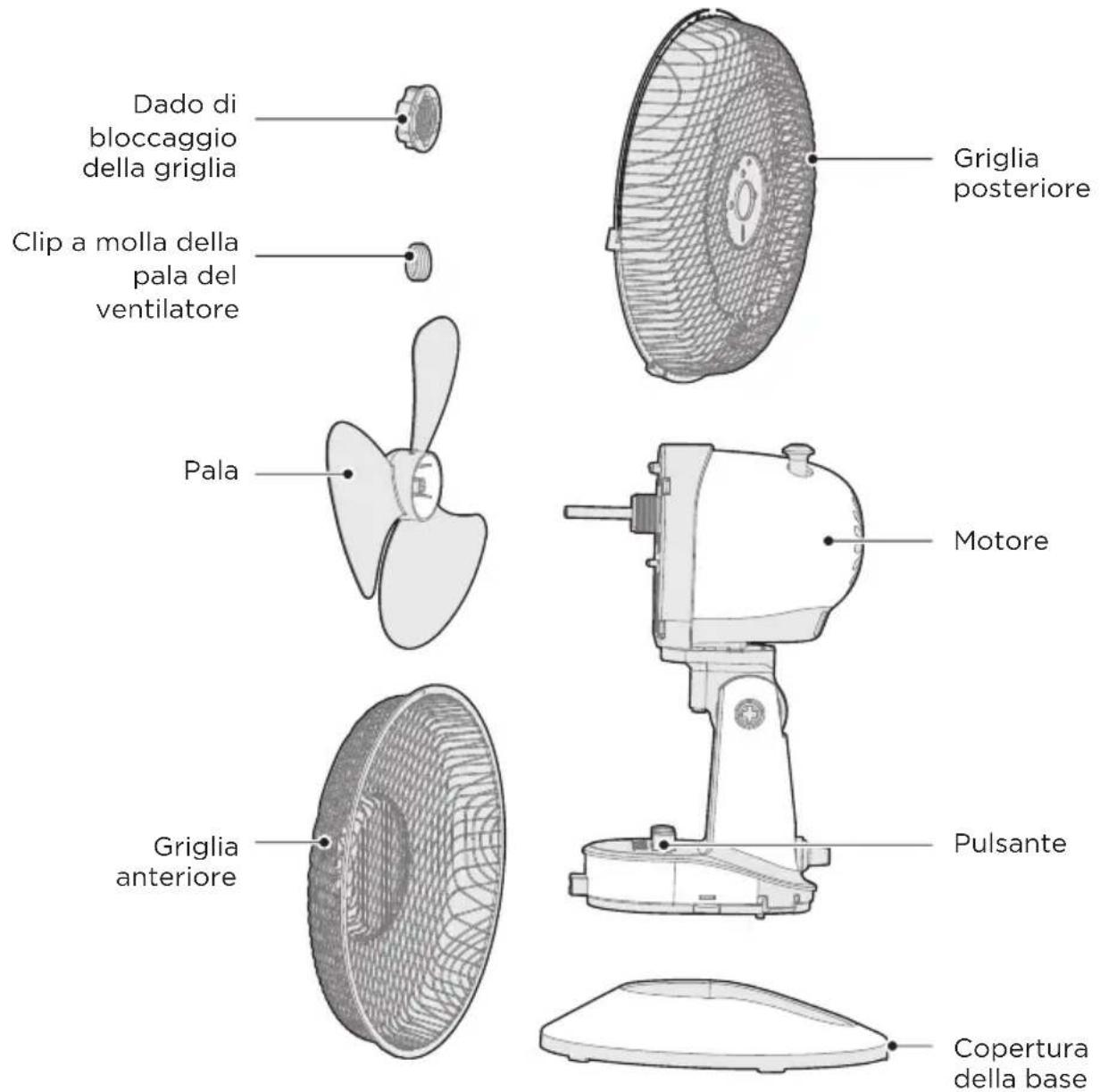

Nome dei componenti NOTA Dado di bloccaggio della griglia Griglia posteriore Motore Pulsante Copertura della base Clip a molla della pala del ventilatore Pala Griglia anteriore Tutte le immagini contenute nel presente manuale sono solo a scopo esplicativo. Qualsiasi discrepanza tra l'oggetto reale e la figura nel disegno è soggetta all'oggetto reale. IT07

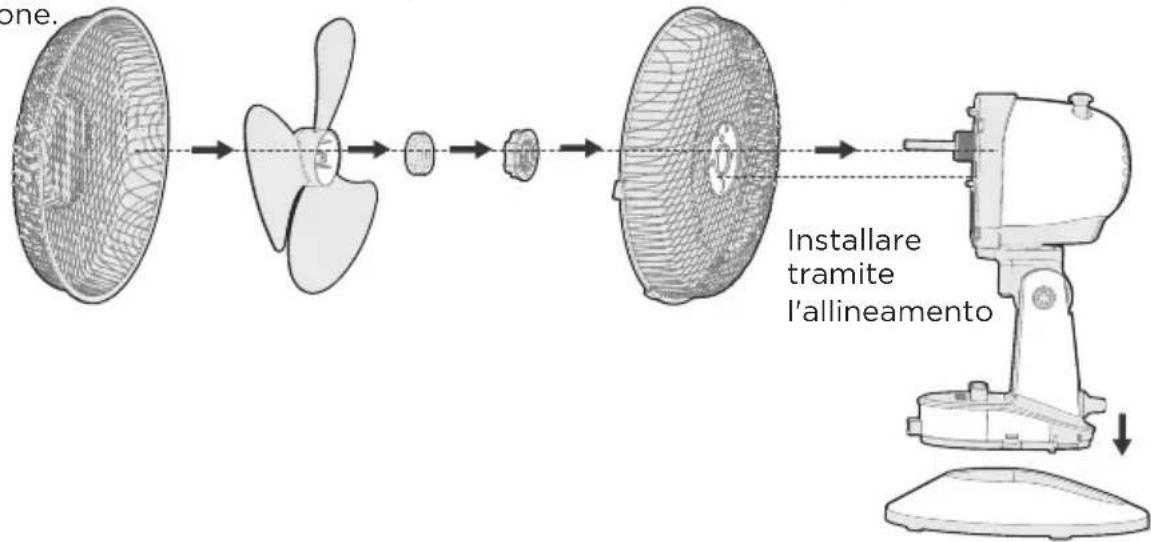

INSTALLAZIONE DEL PRODOTTO

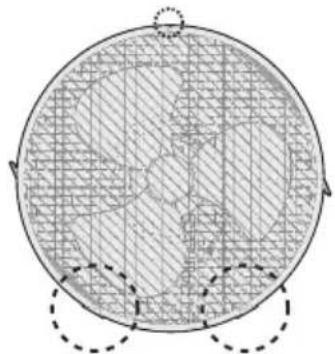

Installazione della protezione anteriore e posteriore

• Avvitare il controdado della griglia in senso orario e nel frattempo fissare la griglia posteriore.

• La clip a molla è già fissata a 2-3 mm di distanza dal bordo della boccola dell'albero; l'utente non deve installarla.

• Tirare la pala per farla ruotare dopo l'installazione, in modo da garantirne la normale rotazione. Installare tramite l'allineamento

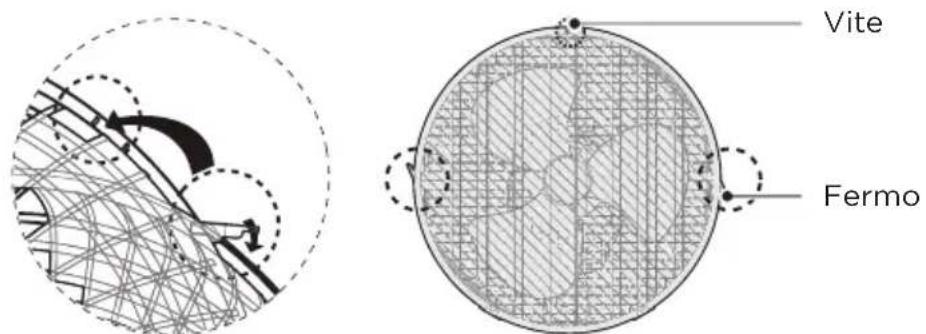

1. Allineare i fori delle viti sull'anello esterno delle protezioni anteriore e posteriore,

con la clip di posizionamento allineata come illustrato.

2. Premere tutti i fermi per fissare la protezione anteriore con quella posteriore. In

corrispondenza dei fori per le viti, serrare la vite e il dado separati. Vite Fermo IT08

ISTRUZIONI PER L’USO

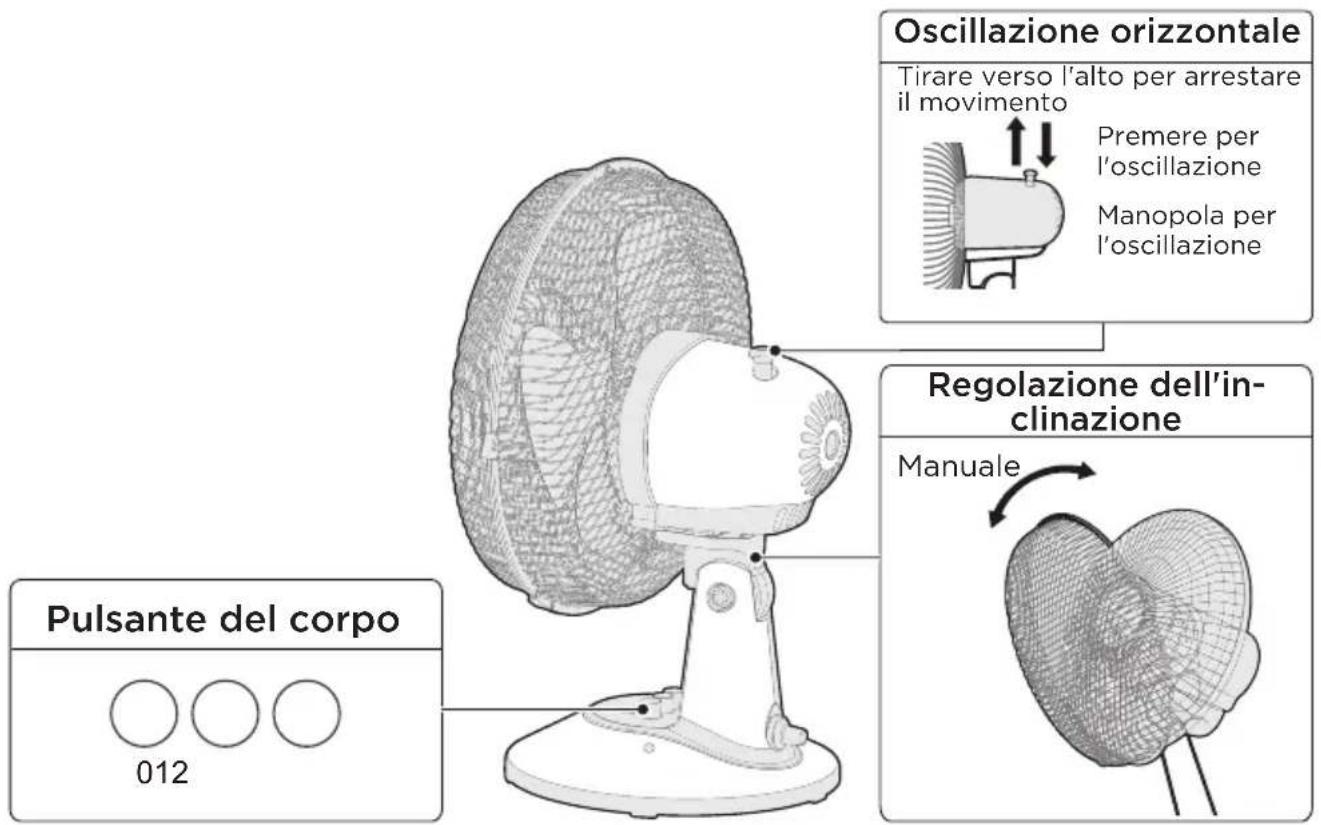

Istruzioni per il funzionamento del corpo Manuale

Pulsante del corpo Oscillazione orizzontale Regolazione dell'in- clinazione Tirare verso l'alto per arrestare il movimentoPremere per l'oscillazioneManopola per l'oscillazione

ITPULIZIA E MANUTENZIONE

La ventola richiede una manutenzione minima. Non cercare di risolvere il problema da soli. In caso di necessità, rivolgersi a personale di assistenza qualificato.

1. Prima di pulire e montare, scollegare l'alimentazione della ventola.

2. Per garantire un'adeguata circolazione dell'aria nel motore, mantenere libere dalla

polvere le prese d'aria sul retro del motore. Non smontare la ventola per rimuovere la polvere. Si prega di pulire le parti esterne con un panno morbido imbevuto di un detergente delicato. 3.Non utilizzare detergenti abrasivi o solventi per evitare di graffiare la superficie. 4.Non utilizzare come detergente: benzina, diluente.

5. Evitare che acqua o altri liquidi entrino nell'alloggiamento del motore o nelle parti

6. Assicurarsi di scollegare dalla fonte di alimentazione elettrica prima di pulire.

7. Le parti in plastica devono essere pulite con un panno morbido inumidito con sapone

neutro. Rimuovere accuratamente i residui di sapone con un panno asciutto.

• Il cavo di alimentazione non è o ha un contatto insufficiente Assicurarsi che la spina sia inserita correttamente nella presa. Accendere l'interruttore sul corpo.

• L'interruttore sul corpo non è acceso. Il prodotto non funziona correttamente dopo l'installazione

RISOLUZIONE DEI PROBLEMI

Se il prodotto non funziona o non funziona correttamente, controllare quanto riportato nel seguente elenco. Se il motivo per cui il prodotto non funziona o non funziona correttamente non è incluso nell'elenco seguente, il prodotto potrebbe essere guasto. Si consiglia di inviare il prodotto al rivenditore per il trattamento. Possibile causa Soluzione Problema ITlogo, marchi denominativi, nome commerciale, immagine commerciale e tutte le loro versioni sono beni di valore di Midea Group e/o delle sue affiliate ("Midea"), a cui Midea possiede marchi, diritti d'autore e altri diritti di proprietà intellettuale, e tutto l'avviamento derivante dall'utilizzo di qualsiasi parte di un marchio Midea. L'uso del marchio Midea per scopi commerciali senza il previo consenso scritto di Midea può costituire violazione del marchio o concorrenza sleale in violazione delle leggi pertinenti. Questo manuale è creato da Midea e Midea si riserva tutti i diritti d'autore. Nessun ente o individuo può utilizzare, duplicare, modificare, distribuire in tutto o in parte il presente manuale, né abbinarlo o venderlo con altri prodotti senza il preventivo consenso scritto di Midea. Tutte le funzioni e le istruzioni descritte erano aggiornate al momento della stampa del presente manuale. Tuttavia, il prodotto reale può variare a causa di funzioni e design migliorati.

Istruzioni importanti per l'ambiente Conformità alla direttiva RoHS Informazioni sull'imballaggio Conformità alla direttiva RAEE e smaltimento del prodotto Waster: Questo prodotto è conforme alla direttiva EU 2012/19/EU. Questo prodotto reca un simbolo di classificazione per apparecchiature elettriche ed elettroniche di scarto (RAEE). Il prodotto acquistato è conforme alla direttiva UE RoHS (2011/65/UE). Non contiene materiali nocivi e proibiti specificati nella direttiva. Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici alla fine della sua vita utile. Il dispositivo utilizzato deve essere restituito al punto di raccolta ufficiale per il riciclaggio dei dispositivi elettronici elettrici. Per trovare questi sistemi di raccolta, contattare le autorità locali o il rivenditore in cui è stato acquistato il prodotto. Ogni famiglia svolge un ruolo importante nel recupero e nel riciclaggio dei vecchi elettrodomestici. Lo smaltimento appropriato dell'apparecchio usato contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana. I materiali di imballaggio del prodotto sono fabbricati con materiali riciclabili in conformità con le nostre normative nazionali sull'ambiente. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o di altro tipo. Portarli ai punti di raccolta del materiale di imballaggio designati dalle autorità locali.

Per l'erogazione dei servizi concordati con il cliente, accettiamo di rispettare senza restrizioni tutte le disposizioni della legge sulla protezione dei dati applicabile, in linea con i paesi concordati all'interno dei quali verranno forniti i servizi al cliente, nonché, ove applicabile, il Regolamento generale sulla protezione dei dati dell'UE (GDPR). In generale, il trattamento dei dati avviene per adempiere ai nostri obblighi contrattuali con voi e per motivi di sicurezza del prodotto, per tutelare i vostri diritti in relazione a questioni di garanzia e di registrazione del prodotto. In alcuni casi, ma solo se è garantita un'adeguata protezione dei dati, i dati personali potrebbero essere trasferiti a destinatari situati al di fuori dello Spazio economico europeo. Ulteriori informazioni sono disponibili su richiesta. Puoi contattare il nostro Responsabile della protezione dei dati all'indirizzo [e-mail]. Per esercitare i tuoi diritti, come il diritto di opporti al trattamento dei tuoi dati personali per scopi di marketing diretto, ti preghiamo di contattarci tramite [e-mail]. Per ulteriori informazioni, seguire il Codice QR.
