FT23-21M - Admirador MIDEA - Manual de uso y guía de instrucciones gratis

Marca	Midea
Modelo	FT23-21M
Tipo de producto	Ventilador de pie
Alimentación	220-240 V ~ 50 Hz
Potencia nominal	25 W
Caudal de aire máximo	17,50 m³/min
Potencia sonora	53,06 dB(A)
Consumo eléctrico en espera	No aplicable
Consumo eléctrico en reposo	0 W
Consumo eléctrico estacional	6,56 kWh/año
Valor de servicio	0,85 (m³/min)/W
Velocidad máxima del aire	2,17 m/s
Funciones	Oscilación horizontal, ajuste de inclinación manual, 3 velocidades
Controles	Botón pulsador en la unidad principal
Uso	Solo para interiores y uso doméstico
Limpieza	Limpiar con un paño suave y detergente suave; no sumergir
Mantenimiento	Desconectar antes de limpiar; no desmontar la protección de la cuchilla
Seguridad	No insertar objetos en la rejilla; superficie estable; no usar cerca de una ventana
Reparabilidad	No reparar uno mismo; contactar a un técnico calificado
Dimensiones (aprox.)	Altura ajustable, diámetro de la pala aproximadamente 23 cm (no especificado)
Peso (aprox.)	Aproximadamente 3 kg (estimación)
Garantía	Ver condiciones del fabricante
Material	Plástico y metal para las aspas
Contenido del embalaje	Ventilador, rejillas delantera y trasera, aspas, base, manual

Preguntas frecuentes - FT23-21M MIDEA

¿Cómo ensamblar el ventilador Midea FT23-21M?

Siga los pasos: fije la rejilla trasera al motor atornillando la contratuerca en sentido horario, luego inserte la sujeción de resorte, coloque las aspas, y fije la rejilla delantera alineando los orificios y apretando el tornillo. Asegúrese de que las aspas giren libremente.

¿Cómo limpiar el ventilador?

Siempre desconecte el aparato antes de limpiar. Use un paño suave humedecido con un detergente suave para limpiar el exterior. Nunca sumerja el ventilador en agua. Evite limpiadores abrasivos. Las aspas pueden limpiarse con cuidado sin desmontar la rejilla.

¿El ventilador hace ruido anormal, qué hacer?

Verifique que las aspas giren libremente y que ningún objeto esté atascado. Asegúrese de que el ventilador esté sobre una superficie estable. Si el ruido persiste, contacte a un técnico calificado; no lo repare usted mismo.

¿Puedo usar el ventilador en exteriores?

No, este ventilador está diseñado para uso interior y doméstico únicamente. No lo use cerca de una ventana o en un ambiente húmedo para evitar riesgos eléctricos.

¿Cómo activar la oscilación horizontal?

Empuje el botón pulsador de oscilación hacia abajo para activar la oscilación. Tire hacia arriba para el modo estático. El ajuste de inclinación se realiza manualmente orientando la cabeza del ventilador.

¿El ventilador no arranca, qué verificar?

Verifique que el cable de alimentación esté bien conectado y que el interruptor en la unidad principal esté encendido. Si el problema persiste, pruebe otro enchufe. Si nada funciona, contacte al servicio postventa.

¿Cómo ajustar la altura del ventilador?

El modelo FT23-21M es un ventilador de pie con un tubo telescópico. Afloje el anillo de ajuste, ajuste la altura deseada y luego apriete. Asegúrese de que la base esté estable.

¿Cuáles son las precauciones de seguridad esenciales?

Nunca inserte los dedos u objetos en la rejilla. Coloque el ventilador sobre una superficie estable y plana. Desconéctelo antes de moverlo o limpiarlo. No usar con un cable dañado.

¿Puedo reemplazar el cable de alimentación yo mismo?

No, si el cable está dañado, debe ser reemplazado por el fabricante, su servicio postventa o una persona calificada para evitar cualquier riesgo de descarga eléctrica.

¿Cómo guardar el ventilador en invierno?

Límpielo cuidadosamente y guárdelo en un lugar seco, protegido del polvo. Puede desmontarlo parcialmente para ahorrar espacio. Guarde el manual con el aparato para el próximo uso.

MANUAL DE USUARIO FT23-21M MIDEA

¡Gracias por elegir Midea! Antes de utilizar su nuevo dispositivo Midea, lea atentamente este manual para asegurarse de que sabe cómo manejar las características y funciones que le ofrece su nuevo electrodoméstico de forma segura.

CONTENIDO

AGRADECIMIENTOS 01

INSTRUCCIONES DE SEGURIDAD 02

ESPECIFICACIONES 05

DESCRIPCIÓN DEL PRODUCTO 06

INSTALACIÓN DEL PRODUCTO 07

SOLUCIÓN DE PROBLEMAS 10

MARCAS, DERECHOS DE AUTOR Y DECLARACIÓN LEGAL 11

ELIMINACIÓN Y RECICLAJE 12

AVISO SOBRE LA PROTECCIÓN DE DATOS 13

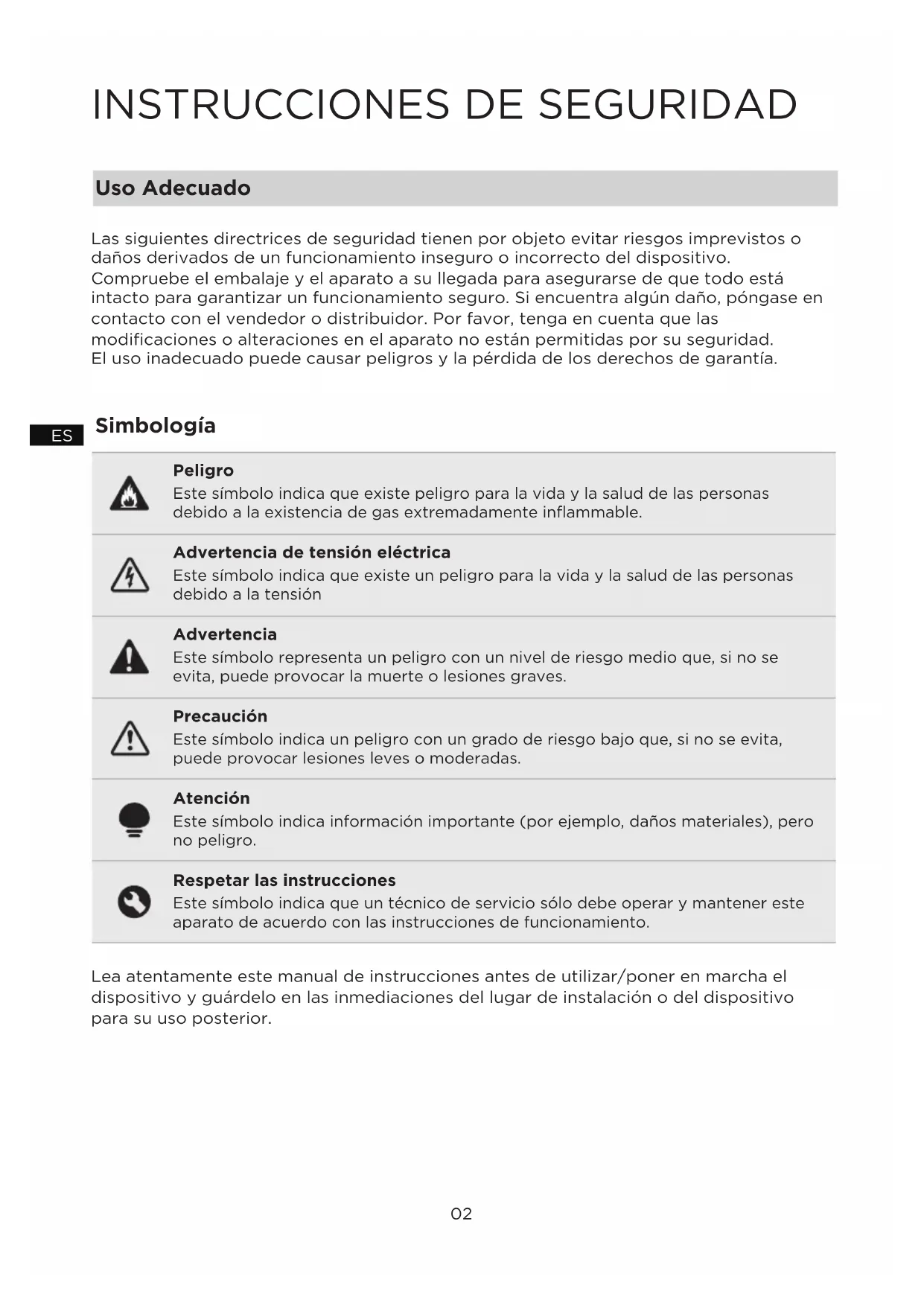

INSTRUCCIONES DE SEGURIDAD

Uso Adecuado

Las siguientes directrices de seguridad tienen por objeto evitar riesgos imprevistos o daños derivados de un funcionamiento inseguro o incorrecto del dispositivo. Compruebe el embalaje y el aparato a su llegada para asegurarse de que todo está intacto para garantizar un funcionamiento seguro. Si encuentra algún daño, póngase en contacto con el vendedor o distribuidor. Por favor, tenga en cuenta que las modificaciones o alteraciones en el aparato no están permitidas por su seguridad. El uso inadecuado puede causar peligros y la pérdida de los derechos de garantía.

Simbología

Peligro

Este símbolo indica que existe peligro para la vida y la salud de las personas debido a la existencia de gas extremadamente inflammable.

Advertencia de tensión eléctrica

Este símbolo indica que existe un peligro para la vida y la salud de las personas debido a la tensión

Advertencia

Este símbolo representa un peligro con un nivel de riesgo medio que, si no se evita, puede provocar la muerte o lesiones graves.

Precaución

Este símbolo indica un peligro con un grado de riesgo bajo que, si no se evita, puede provocar lesiones leves o moderadas.

Atención

Este símbolo indica información importante (por ejemplo, daños materiales), pero no peligro.

Respetar las instrucciones

Este símbolo indica que un técnico de servicio sólo debe operar y mantener este aparato de acuerdo con las instrucciones de funcionamiento.

Lea atentamente este manual de instrucciones antes de utilizar/poner en marcha el dispositivo y guárdelo en las inmediaciones del lugar de instalación o del dispositivo para su uso posterior.

PRECAUCIÓN

• Lea detenidamente las instrucciones y las directrices para un uso seguro del dispositivo. Nunca introduzca dedos, lápices o cualquier otro objeto a través de la rejilla cuando el ventilador esté en funcionamiento.
• Desconecte el ventilador cuando se traslade de un lugar a otro. Asegúrese de que el ventilador esté sobre una superficie estable cuando lo utilice para evitar vuelcos.
• NO utilice el ventilador en la ventana, la lluvia podría provocar peligro eléctrico.
• Sólo para uso doméstico.

ADVERTENCIA

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su representante de servicio técnico o una persona con calificación similar a fin de evitar un peligro.
• Para evitar el riesgo de descarga eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, siempre y cuando hayan recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprendan los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
• Cuando el aparato no esté en uso y antes de limpiarlo, desenchúfelo de la toma de corriente.
• Mantenga los aparatos eléctricos fuera del alcance de los niños o de las personas con problemas de salud. No permita que utilicen los aparatos sin supervisión.
• Sólo para uso doméstico y en interiores.
• Una vez que el ventilador esté ensamblado, la protección de las aspas del rotor no debe quitarse más.

- Antes de la limpieza, desenchufe el ventilador.

- El protector del rotor no debe ser desmontado/abierto para limpiar las palas del rotor.

- Limpie la carcasa del ventilador y el protector de las palas del rotor con un paño ligeramente húmedo.

ESPECIFICACIONES

	FT23-21MModelo del producto
Voltaje	220-240V~
Frecuencia	50Hz
Potencia	25W

Descripción Símbolo Valor Unidad
Velocidad máxima del ventilador	F	17,50	m^3/min
Potencia de entrada del ventilador	P	20,5	W
Valor de servicio	S_v	0,85	(m^3/min)W
Consumo de energía en modo de espera	P_SB	---	W
Consumo de energía en modo de apagado	P_OFF	0	W
Nivel de potencia acústica del ventilador	L_WA	53,06	dB(A)
Velocidad máxima del aire	C	2,17	meters/sec
Consumo eléctrico estacional	Q	6,56	kWh/a
Norma de medición del valor de servicio	IEC 60879:1986 (corr.1992)

DESCRIPCIÓN DEL PRODUCTO

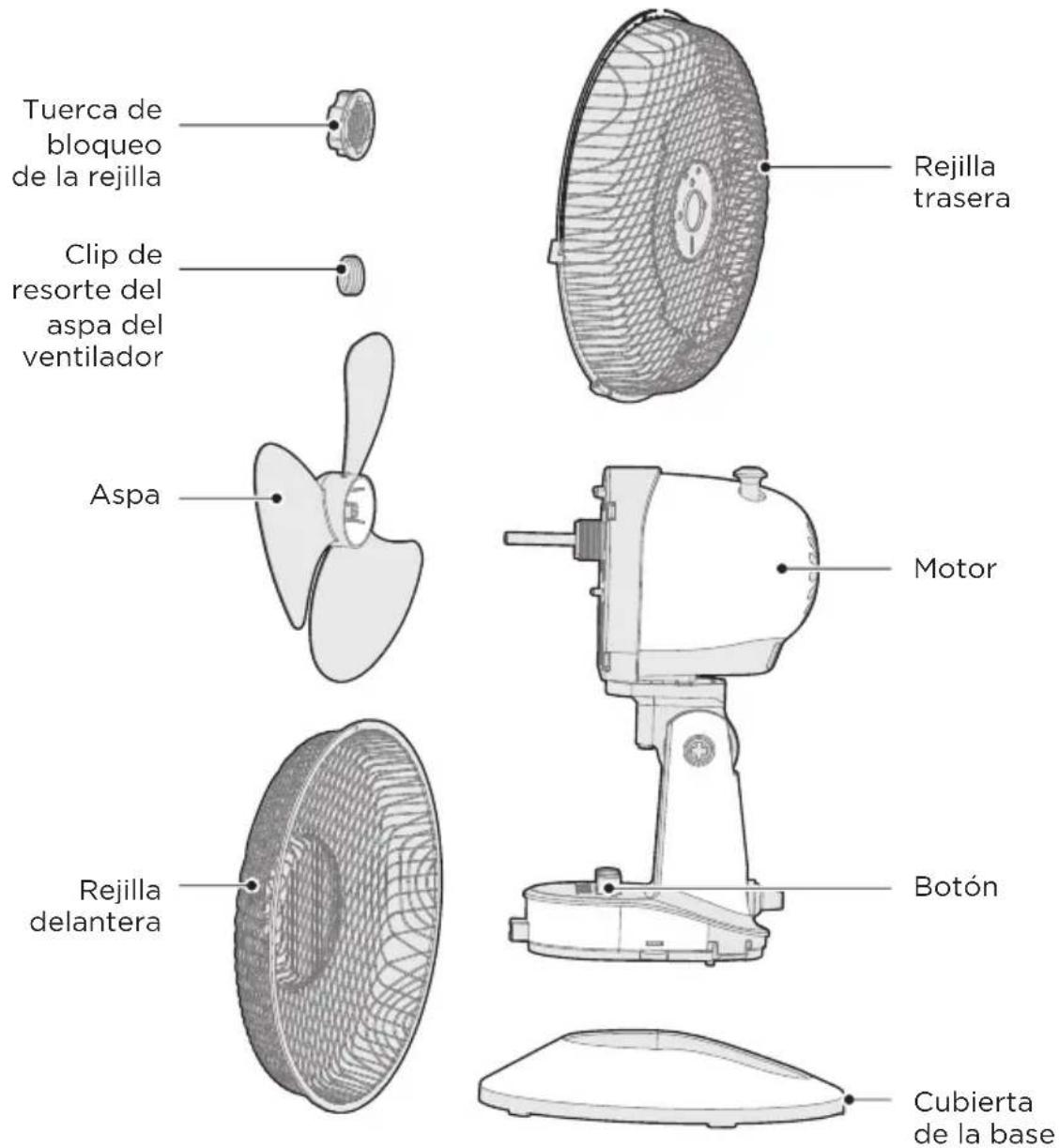

Nombre de las partes

ES

Tuerca de bloqueo de la rejilla Clip de resorte del aspa del ventilador Aspa Rejilla trasera Motor Rejilla delantera Botón Cubierta de la base

NOTA

Todas las imágenes de este manual son meramente explicativas. Cualquier discrepancia entre el objeto real y la ilustración del dibujo estará sujeta al objeto real.

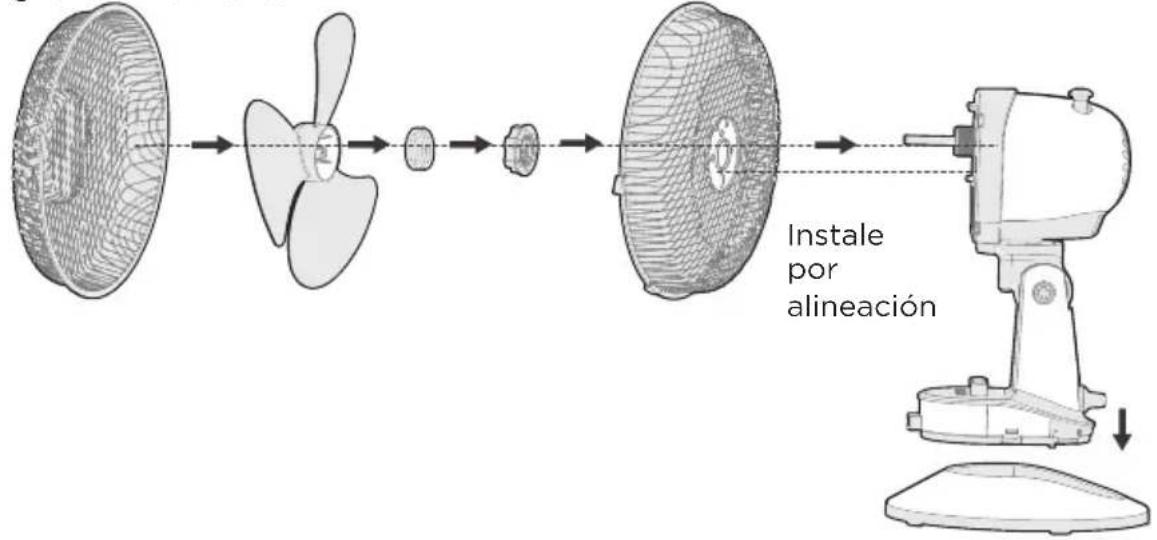

INSTALACIÓN DEL PRODUCTO

• Atornille la tuerca de seguridad de la rejilla hacia la derecha y, mientras tanto, fije la rejilla trasera.
• El Clip de Resorte ya está adjunto a 2-3 mm del borde del casquillo del eje; el usuario no necesita instalarlo.
• Tire del aspa para girarla una vez que la haya instalado, a fin de garantizar que pueda girar normalmente.

Instale por alineación

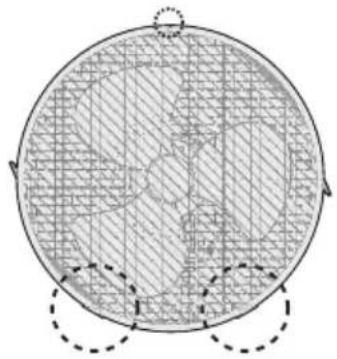

Instalación de las protecciones delanteras y traseras

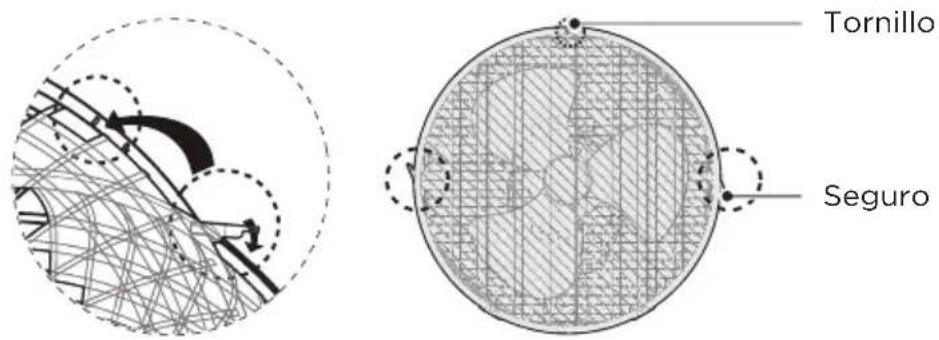

1. Alinee los orificios de los tornillos en el anillo exterior de las Rejillas Frontal y Trasera, con el Clip de Posicionamiento alineado tal y como se ilustra.

1. Presione los seguros para unir firmemente la protección frontal y la trasera. En los orificios para tornillos, apriete el tornillo y la tuerca separados.

Tornillo Seguro

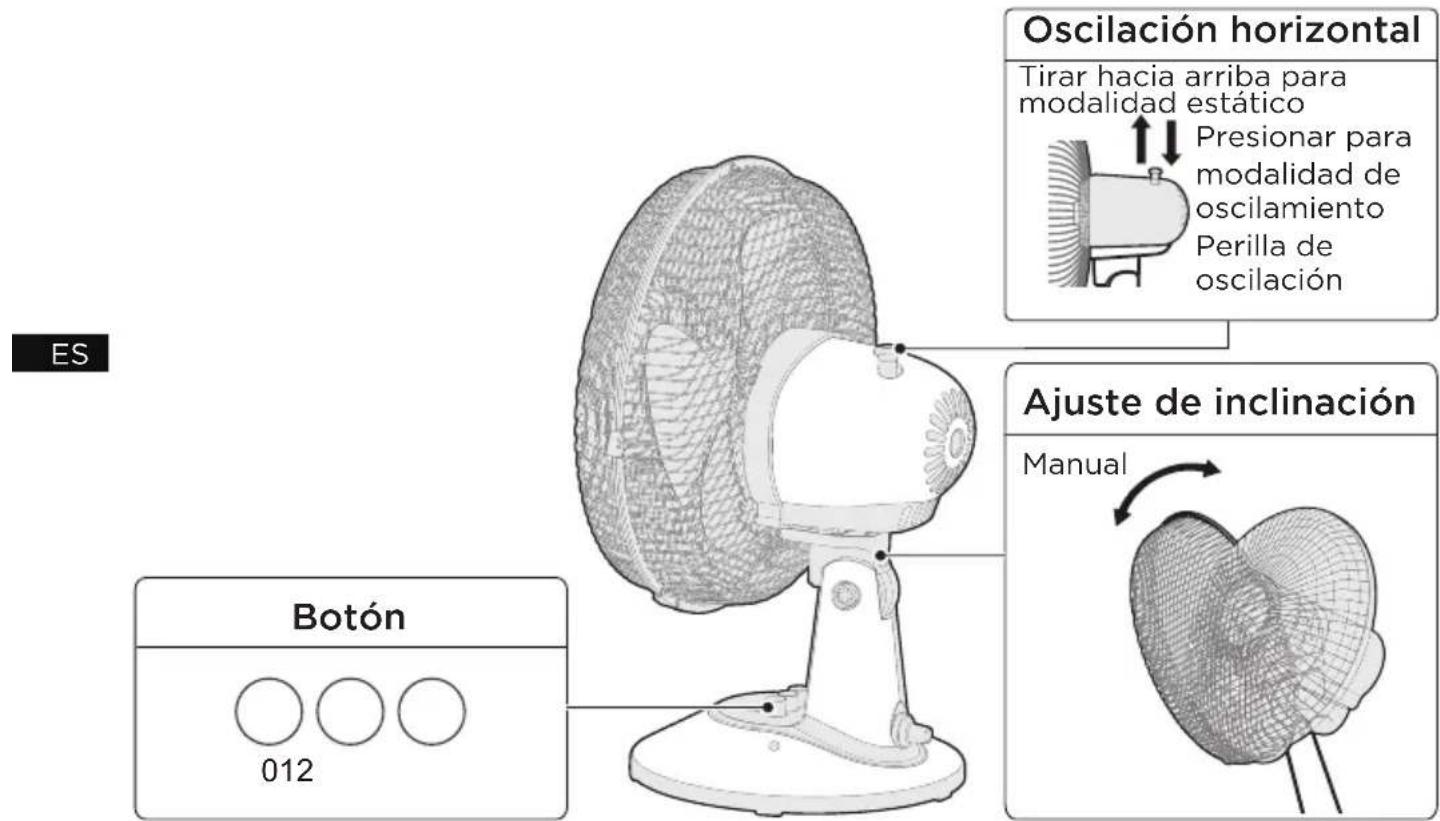

Instrucciones de uso del cuerpo del dispositivo

ES Botón 012 Oscilación horizontal Tirar hacia arriba para modalidad estático Presionar para modalidad de oscilamiento Perilla de oscilación Ajuste de inclinación Manual

LIMPIEZA Y MANTENIMIENTO

El ventilador requiere un mantenimiento mínimo. No intente repararlo usted mismo. En caso de necesitarlo, consulte con personal técnico calificado.

1. Antes de la limpieza y el montaje, desenchufe la alimentación del ventilador.
2. Para garantizar una adecuada circulación de aire hacia el motor, mantenga libres de polvo las rejillas de ventilación situadas en la parte posterior del mismo. No desmon-te el ventilador para eliminar el polvo. Limpie las partes exteriores con un paño suave empapado en un detergente suave.
3. No utilice ningún detergente abrasivo o disolvente para evitar rayar la superficie.
4. No utilice como limpiador ninguno de los siguientes productos: gasolina, disolvente.
5. No permita que entre agua o cualquier otro líquido en la carcasa del motor o en las partes interiores.
6. Asegúrese de desenchufar de la fuente de alimentación eléctrica antes de limpiar.
7. Las piezas de plástico deben limpiarse con un paño suave humedecido con jabón neutro. Retire completamente la espuma de jabón con un paño seco.

SOLUCIÓN DE PROBLEMAS

El funcionamiento de su dispositivo puede dar lugar a errores y fallos de funcionamiento. Las siguientes tablas contienen las posibles causas y notas para resolver un mensaje de error o mal funcionamiento. Se recomienda leer atentamente la tabla siguiente para ahorrar el tiempo y el dinero que puede costar la llamada al centro de servicio.

	Causa SoluciónProblema
La máquina no Funciona correctamente después de haber sido instalada.	• El cable de poder no ha sido conectado o el contacto con el tomacorriente no es adecuado.	Asegúrese de que el conector esté bien insertado en el tomacorriente.
	• El interruptor no ha sido accionado a su posición de encendido.	Active el interruptor de la unidad.

MARCAS, DERECHOS DE AUTOR Y DECLARACIÓN LEGAL

El logotipo de Midea, las marcas denominativas, el nombre comercial, la imagen comercial y todas las versiones de los mismos son activos valiosos del Grupo Midea y/o sus asociados ("Midea"), de los que Midea es titular de marcas comerciales, derechos de autor y otros derechos de propiedad intelectual, así como de todo el fondo de comercio derivado del uso de cualquier parte de una marca comercial de Midea. El uso de la marca Midea con fines comerciales sin el consentimiento previo por escrito de Midea puede constituir una infracción de la marca o de la competencia desleal en violación de las leyes pertinentes.

Este manual ha sido creado por Midea y Midea se reserva todos los derechos de autor del mismo. Ninguna entidad o individuo puede utilizar, duplicar, modificar, distribuir en todo o en parte este manual, ni agrupar o vender con otros productos sin el consentimiento previo por escrito de Midea.

Todas las funciones e instrucciones descritas estaban actualizadas en el momento de imprimir este manual. Sin embargo, el producto real puede variar debido a la mejora de sus funciones y diseños.

ELIMINACIÓN Y RECICLAJE

Instrucciones importantes Para La Protección Del Medio Ambiente

Cumplimiento de la normativa RAEE y eliminación del producto de desecho: Este producto cumple con la normativa RAEE de la UE (2012/19/UE). Este producto lleva el símbolo de clasificación de residuos de aparatos eléctricos y electrónicos (RAEE).

Este símbolo indica que este producto no debe eliminarse con otros residuos domésticos al final de su vida útil. El aparato usado debe ser devuelto a un punto de recogida oficial para el reciclaje de aparatos eléctricos y electrónicos. Para encontrar estos sistemas de recogida, póngase en contacto con las autoridades locales o con el distribuidor donde compró el producto. Cada hogar desempeña un papel importante en la recuperación y el reciclaje de los aparatos viejos. La eliminación adecuada de los electrodomésticos usados ayuda a evitar posibles consecuencias negativas para el medio ambiente y la salud humana.

Cumplimiento De La Normativa RoHs

El producto que ha adquirido cumple con la normativa RoHS de la UE (2011/65/UE). No contiene materiales nocivos ni prohibidos especificados en la misma.

Información Del Embalaje

Los materiales de embalaje del producto están fabricados con materiales reciclables de acuerdo con nuestra normativa nacional de medio ambiente. No elimine los materiales de embalaje junto con los residuos domésticos o de otro tipo. Llévelos a los puntos de recogida de materiales de embalaje designados por las autoridades locales.

AVISO SOBRE LA PROTECCIÓN DE DATOS

Para la prestación de los servicios acordados con el cliente, nos comprometemos a cumplir sin restricciones todas las estipulaciones de la legislación aplicable en materia de protección de datos, en consonancia con los países acordados en los que se prestarán los servicios al cliente, así como, en su caso, el Reglamento General de Protección de Datos de la UE (GDPR).

Por lo general, nuestro tratamiento de datos tiene por objeto cumplir nuestra obligación contractual con usted y, por razones de seguridad del producto, salvaguardar sus derechos en relación con la garantía y las cuestiones de registro del producto. En algunos casos, pero sólo si se garantiza una protección adecuada de los datos, los datos personales podrían transferirse a destinatarios situados fuera del Espacio Económico Europeo.

Puede solicitar más información al respecto. Puede ponerse en contacto con nuestro encargado de la protección de datos a través de [e-mail]. Para ejercer sus derechos, como el de oponerse al tratamiento de sus datos personales con fines de marketing directo, póngase en contacto con nosotros a través de

[e-mail]. Para obtener más información, siga el código QR.

PODZIĘKOWANIE

La garantía ofrece para el usuario la reparación sin cargo de aquellas anomalías que puedan ser imputables a un defecto de fabricación.

Frigicoll acepta la reparación de equipos en garantía tanto en domicilio de usuarios como en tiendas y distribuidores.

Qué no cubre la Garantía

Los desperfectos o anomalías producidos como consecuencia de la utilización del equipo (desgaste normal por el uso, rotura de elementos de dotación), así como aquellas averías debidas a agentes externos (variaciones en el fluido eléctrico, presiones excesivas de agua, daños ocasionados por condiciones ambientales adversas), no pueden ser imputables a un defecto de fabricación, por lo que deberían ser reparados con cargo al usuario.

Período de Garantía

La Ley 23/2003 de Garantías sobre bienes de consumo y el posterior Real Decreto Legislativo 1/2007, de 16 de noviembre de 2007, por el que se aprueba el texto refundido de la Ley General para la Defensa de los Consumidores y Usuarios, establecen un período de 3 años de garantía para los consumidores (aquellos que destinan el producto a su uso privado: que no lo incorporan de ningún modo a un proceso de producción).

La Ley establece que cualquier anomalía, avería o falta de conformidad que se detecte durante los primeros 6 meses será atribuible a un defecto de fabricación, mientras que el usuario debería demostrar el defecto de fabricación para anomalías detectadas con posterioridad. Frigicoll asume el coste de las averías o anomalías detectadas durante los 3 años de garantia (teniendo en cuenta la anterior premisa), con la excepción de aquellos desperfectos definidos en el punto anterior.

Los equipos destinados a uso profesional (aquellos que están integrados o forman parte de un negocio), cuentan con una garantía de 1 año en piezas (mano de obra y desplazamiento no incluidos), salvo que se pacten otras condiciones con el cliente.

El período de garantía comienza según la fecha que conste en la factura o albarán de entrega del producto, con independencia del tiempo efectivo de uso del mismo.

Sustitución del equipo durante el período de Garantía

La Ley vigente establece que el consumidor (los usuarios profesionales no están cubiertos por esa Ley) podrá solicitar la sustitución de un equipo ante una avería o falta de conformidad, pero añade que el garante (en este caso Frigicoll), podrá desestimar esa solicitud si el coste de la sustitución resulta desproporcionado con respecto a la reparación correspondiente.

Datos de contacto SAT / Frigicoll

En caso de tener cualquier avería o incidencia, el teléfono de contacto del SAT de su zona es 914894535 / 902120624.

En caso de querer contactar con Frigicoll, envíe un correo a [e-mail] o llame al 933758401.
