FT23-21M - вентилатор MIDEA - Безплатно ръководство за потребителя

Марка	Midea
Модел	FT23-21M
Тип продукт	Подов вентилатор
Захранване	220-240 V ~ 50 Hz
Номинална мощност	25 W
Максимален въздушен поток	17,50 m³/min
Звукова мощност	53,06 dB(A)
Консумация на електроенергия в режим на готовност	Не е приложимо
Консумация на електроенергия в изключено състояние	0 W
Сезонна консумация на електроенергия	6,56 kWh/година
Сервизна стойност	0,85 (m³/min)/W
Максимална скорост на въздуха	2,17 m/s
Функции	Хоризонтално въртене, ръчно регулиране на наклона, 3 скорости
Команди	Бутон на главния блок
Употреба	Само за вътрешна и домашна употреба
Почистване	Избършете с мека кърпа и мек почистващ препарат; не потапяйте
Поддръжка	Изключете преди почистване; не разглобявайте предпазителя на перките
Безопасност	Не поставяйте предмети в решетката; стабилна повърхност; не използвайте близо до прозорец
Ремонт	Не ремонтирайте сами; свържете се с квалифициран техник
Размери (прибл.)	Регулируема височина, диаметър на перките около 23 см (не е уточнено)
Тегло (прибл.)	Около 3 кг (приблизително)
Гаранция	Вижте условията на производителя
Материал	Пластмаса и метал за перките
Съдържание на опаковката	Вентилатор, предни и задни решетки, перки, основа, инструкция

Често задавани въпроси - FT23-21M MIDEA

Как да сглобя вентилатора Midea FT23-21M?

Следвайте стъпките: закрепете задната решетка към мотора, като завиете контрагайката по посока на часовниковата стрелка, след това поставете пружинната скоба, поставете перките и закрепете предната решетка, като подравните отворите и затегнете винта. Уверете се, че перките се въртят свободно.

Как да почистя вентилатора?

Винаги изключвайте уреда преди почистване. Използвайте мека кърпа, напоена с мек почистващ препарат, за да избършете външната страна. Никога не потапяйте вентилатора във вода. Избягвайте абразивни почистващи препарати. Перките могат да се избършат внимателно, без да се демонтира решетката.

Вентилаторът издава необичаен шум, какво да правя?

Проверете дали перките се въртят свободно и дали няма заклещен предмет. Уверете се, че вентилаторът е върху стабилна повърхност. Ако шумът продължава, свържете се с квалифициран техник; не ремонтирайте сами.

Мога ли да използвам вентилатора на открито?

Не, този вентилатор е проектиран за само за вътрешна и домашна употреба. Не го използвайте близо до прозорец или във влажна среда, за да избегнете електрически рискове.

Как да активирам хоризонталното въртене?

Натиснете бутона за въртене надолу, за да активирате въртенето. Издърпайте го нагоре за статичен режим. Регулирането на наклона се извършва ръчно, като ориентирате главата на вентилатора.

Вентилаторът не стартира, какво да проверя?

Проверете дали захранващият кабел е добре включен и дали превключвателят на главния блок е включен. Ако проблемът продължава, опитайте друг контакт. Ако нищо не работи, свържете се с отдела за обслужване на клиенти.

Как да регулирам височината на вентилатора?

Моделът FT23-21M е подов вентилатор с телескопична тръба. Разхлабете регулиращия пръстен, нагласете желаната височина, след което го затегнете. Уверете се, че основата е стабилна.

Какви са основните предпазни мерки за безопасност?

Никога не поставяйте пръсти или предмети в решетката. Поставете вентилатора върху стабилна и равна повърхност. Изключете го, преди да го преместите или почистите. Не използвайте с повреден кабел.

Мога ли сам да сменя захранващия кабел?

Не, ако кабелът е повреден, той трябва да бъде сменен от производителя, неговия сервиз или квалифицирано лице, за да се избегне риск от токов удар.

Как да съхранявам вентилатора през зимата?

Почистете го внимателно и го съхранявайте на сухо място, защитено от прах. Можете да го разглобите частично, за да спестите място. Съхранявайте инструкцията с уреда за следваща употреба.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FT23-21M MIDEA

Оценяваме, че сте избрали Midea! Моля, прочетете внимателно този наръчник, преди да използвате вашия нов продукт на Midea, за да сте сигурни, че разбирате как да използвате всички негови характеристики и функции по безопасен и отговорен начин.

СЪДЪРЖАНИЕ

СЪОБЩЕНИЕ ЗА ЗАЩИТА НА ДАННИТЕ 13

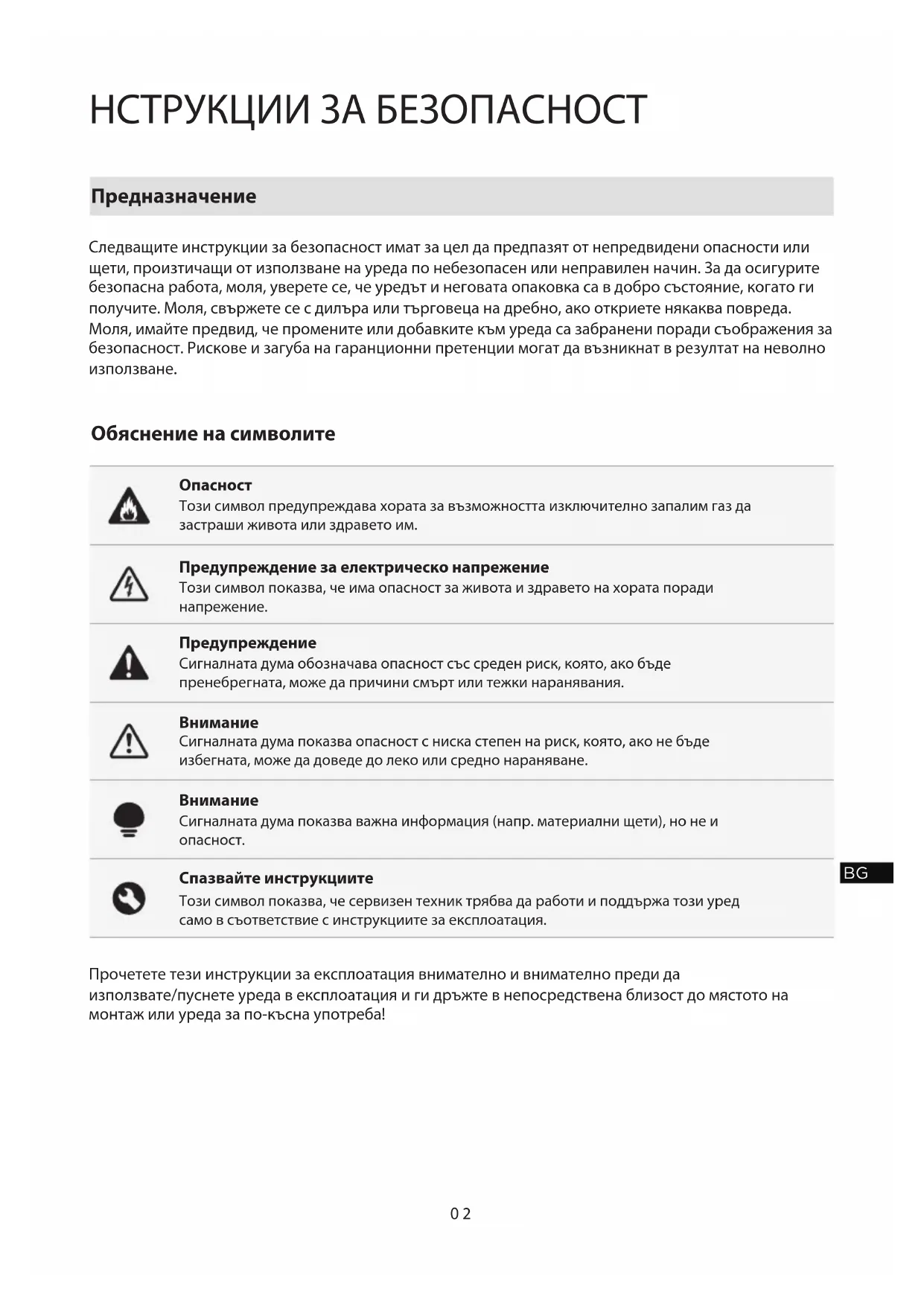

НСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Предназначение

Следващите инструкции за безопасност имат за цел да предпазят от непредвидени опасности или щети, произтичащи от използване на уреда по небезопасен или неправилен начин. За да осигурите безопасна работа, моля, уверете се, че уредът и неговата опаковка са в добро състояние, когато ги получите. Моля, свържете се с дильра или търговеца на дребно, ако откриете някаква повреда. Моля, имайте предвид, че промените или добавките към уреда са забранени поради съображения за безопасност. Рискове и загуба на гаранционни претенции могат да възникнат в резултат на неволно използване.

Обяснение на символите

	ОпасностТози символ предупреждава хората за възможността изключително запалим газ да застраши живота или здравето им.
	Предупреждение за електрическо напрежениеТози символ показва, че има опасност за живота и здравето на хората поради напрежение.
	ПредупреждениеСигналната дума обозначава опасност със среден риск, която, ако бъде пренебрегната, може да причини смърт или тежки наранявания.
	ВниманиеСигналната дума показва опасност с ниска степен на риск, която, ако не бъде избегната, може да доведе до леко или средно нараняване.
	ВниманиеСигналната дума показва важна информация (напр. материални щети), но не и опасност.
	Спазвайте инструкциитеТози символ показва, че сервизен техник трябва да работи и поддържа този уред само в съответствие с инструкциите за експлоатация.

Прочетете тези инструкции за експлоатация внимателно и внимателно преди да използвате/пуснете уреда в експлоатация и ги дръжте в непосредствена близост до мястото на монтаж или уреда за по-късна употреба!

⚠️ ВНИМАНИЕ

• Прочетете внимателно Правилата за безопасна работа и инструкциите. Когато вентилаторът работи, никога не пъхайте пръсти, моливи или други предмети през решетката.
• Изключете вентилатора, когато се местите от едно място на друго. За да предотвратите преобръщане, уверете се, че вентилаторът работи върху здрава повърхност.
• Използването на вентилатор в прозорец може да причини опасност от токов удар, така че избягвайте да го правите.
• предназначени за домашна употреба.

⚠ ПРЕДУПРЕЖДЕНИЕ

• За да предотвратите опасност, захранващият кабел трябва да бъде сменен, ако е повреден от производителя, негов сервизен агент или друго подходящо квалифицирано лице.
• Избягвайте да разглобявате вентилатора и да потапяте устройството, кабела или щепсела във вода или друга течност, за да намалите риска от токов удар.
• Деца на осем и повече години, както и хора с намалени физически, сетивни или умствени способности или липса на опит и знания, могат да използват този уред, при условие че са били наблюдавани или инструктирани как да го използват безопасно и са запознати с рискове.
  Уредът не е предназначен за игра на деца. Децата не трябва да извършват почистване или потребителска поддръжка без надзор на възрастен.
• Изключвайте уреда от контакта, когато не го използвате и преди почистване.
• Електрическите уреди трябва да се пазят от деца и възрастни хора. Не оставяйте децата да използват уредите без надзор.
• Само за домашна и вътрешна употреба.
• Предпазителят на лопатката на ротора вече няма да се отстранява след сглобяването на вентилатора.
  -Преди почистване изключете вентилатора.
  -За да почистите лопатките на ротора, предпазителят на ротора не може да се разглобява или отваря.
  -Избършете корпуса на вентилатора и предпазителя на лопатките на ротора с леко влажна кърпа.

СПЕЦИФИКАЦИИ

Модел на продукта	FT23-21M
Волтаж	220-240V~
Честота	50Hz
Мощност	25W

Описание Символ	Стойност Мерна единица
Максимален дебит на вентилатора	F	17,50	m^3/min
Входяща мощност на вентилатора	P	20,5	W
Стойност на услугата	S v	0,85	(m^3/min)W
Консумация на енергия в режим на готовност	P_SB	---	W
Изключена консумация на енергия	P_OFF	0	W
Ниво на звукова мощност на вентилатора	LWA	53,06	dB(A)
Максимална скорост на въздуха	C	2,17	meters/sec
Сезонно потребление на електроенергия	Q	6,56	kWh/a
тандарт за измерване на стойността на услугата	IEC 60879:1986 (corr.1992)

ПРЕГЛЕД НА ПРОДУКТА

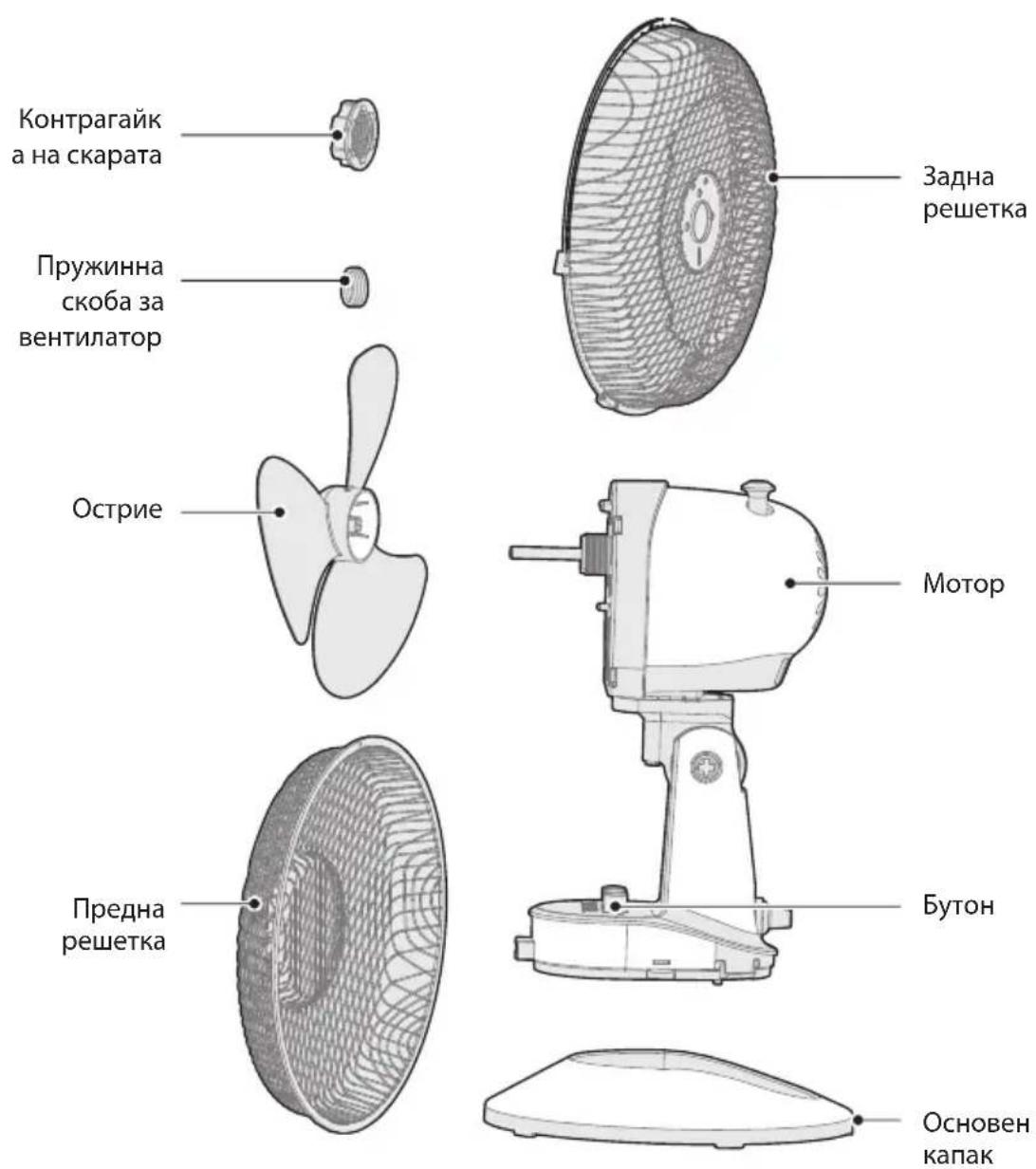

Име на части

Контрагайк а на скарата Пружинна скоба за вентилатор Острие Задна решетка Мотор Предна решетка Бутон Основен капак

ЗАБЕЛЕЖКА

Всяко изображение в това ръководство е предназначено само за обяснение. Всяка разлика между действителния обект и илюстрацията на чертежа ще се определя от действителния обект.

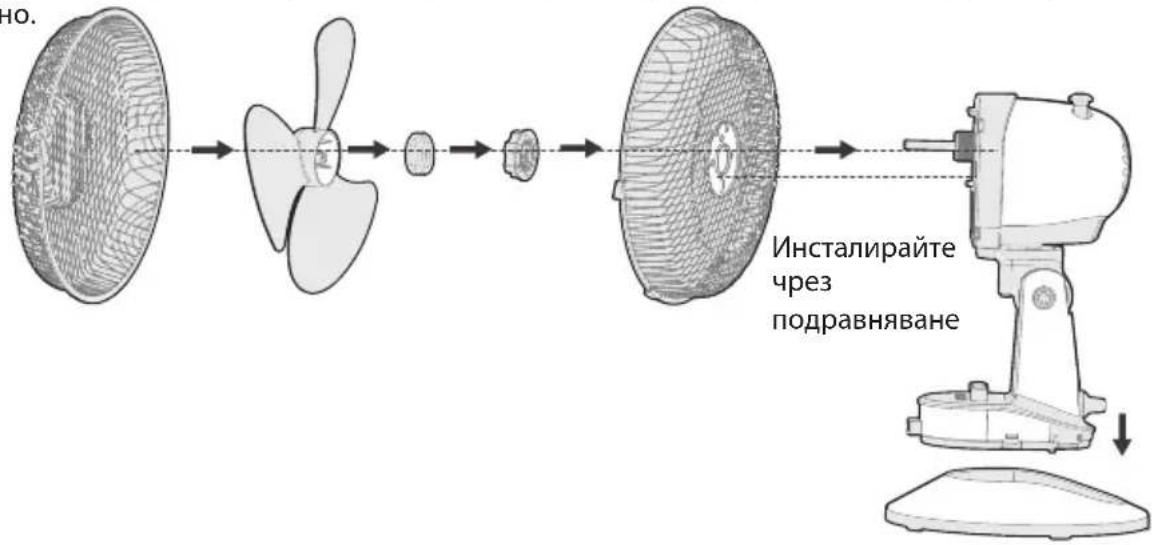

МОНТАЖ НА ПРОДУКТА

• Затегнете контрагайката на решетката по посока на часовниковата стрелка, докато ремонтирате задната решетка.
• Потребителят не трябва да монтира пружинната скоба, тъй като тя вече е закрепена на около 2-3 mm от ръба на втулката на вала.
• След монтажа издърпайте острието, за да се завърти, за да се уверите, че може да се върти нормално.

Инсталирайте чрез подравняване

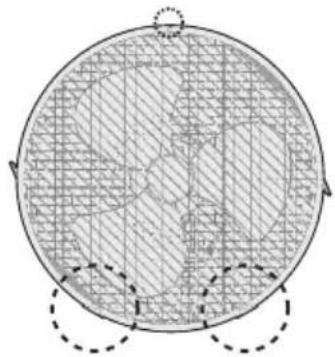

Монтаж на преден и заден предпазител

1. Позиционирайте щипката за позициониране, както е показано, и подравнете отворите за винтове на външния пръстен на предния и задния предпазители

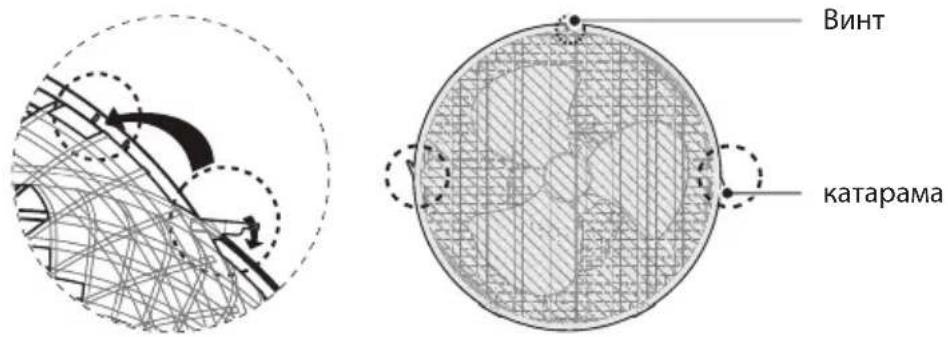

1. За да закрепите предния предпазител със задния предпазител, натиснете надолу всяка катарама. Затегнете отделените винт и гайка в отворите за винтове.

ВИНТ катарама

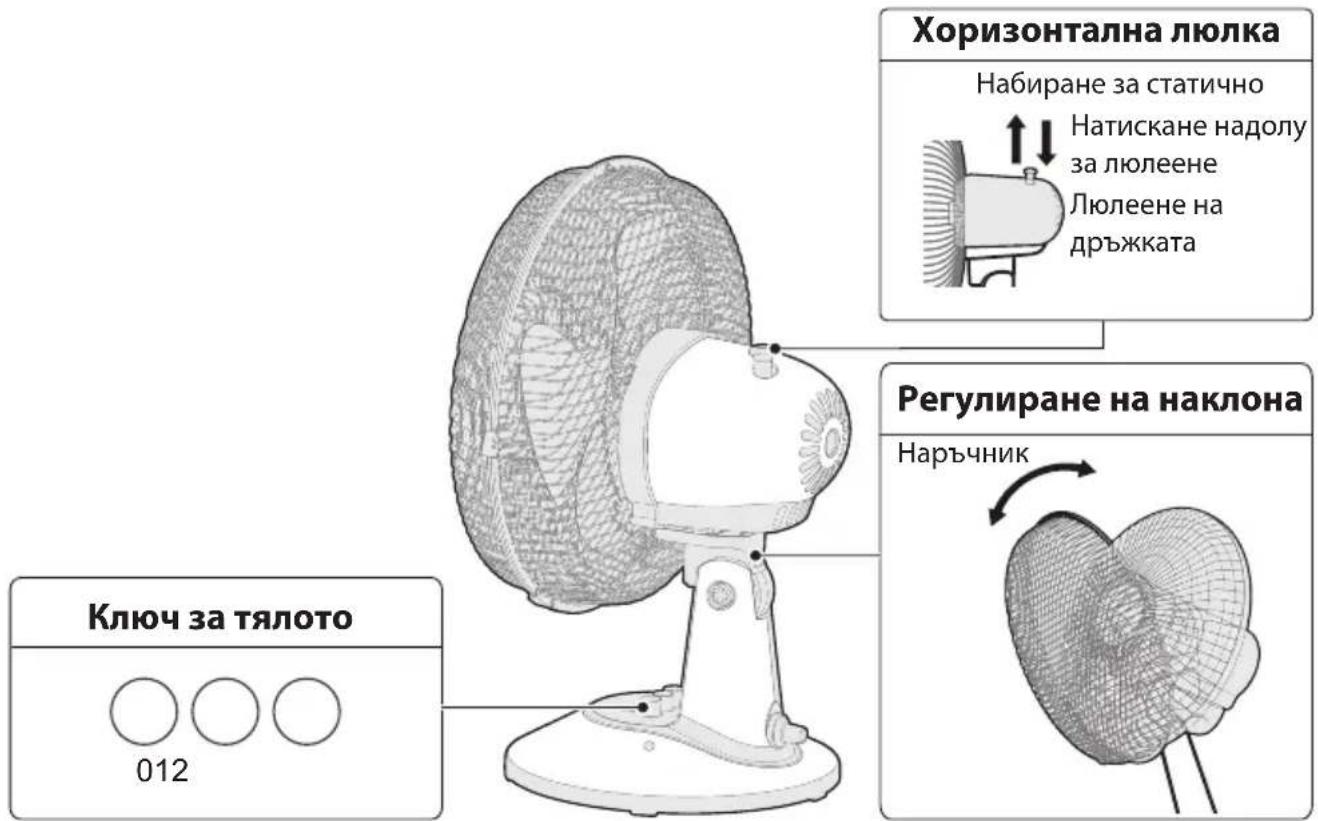

Инструкции за експлоатация на тялото

Хоризонтална люлка Набиране за статично Натискане надолу за люлеене Люлеене на дръжката Регулиране на наклона Наръчник Ключ за тялото 012

Вентилаторът изисква малко поддръжка. Не се опитвайте да го поправите сами. Отнесете го към квалифициран серверен персонал, ако е необходимо обслужване.

1. Преди почистване и сглобяване вентилаторът трябва да бъде изключен от контакта.
2. За да осигурите адекватна циркулация на въздуха към двигателя, пазете вентилационните отвори в задната част на двигателя чисти от прах. Не разглобявайте вентилатора, за да премахнете праха.
3. Моля, избършете външните части с мека кърпа, напоена с мек почистващ препарат.
4. Не използвайте абразивен препарат или разтворители, за да избегнете надраскване на повърхността.
   Не използвайте нито едно от следните като почистващ препарат: бензин, разредител.
5. Не допускайте вода или друга течност в корпуса на двигателя или вътрешните части.
6. Уверете се, че сте изключили източника на електрическо захранване преди почистване.
7. Пластмасовите части трябва да се почистват с мека кърпа, навлажнена с мек сапун. Внимателно отстранете сапунения филм със суха кърпа.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Работата на вашия уред може да доведе до грешки и неизправности. Следващите таблици съдържат възможни причини и бележки за разрешаване на съобщение за грешка или неизправност. Препоръчително е да прочетете внимателно таблиците по-долу, за да спестите време и пари, които може да струват за обаждане до сервизния център.

	причина Решениепроблем
Машината не работи правилно след инсталиране	• Захранващият кабел не е включен или има лош контакт.	Уверете се, че щепселът е поставен правилно в контакта.
	• Превключвателят на тялото не е включен.	Включете превключвателя на тялото

Midea logo, словни марки, търговско име, търговско облекло и всички техни версии са ценни активи на Midea Group и/или нейните филиали ("Midea"), на които Midea притежава търговски марки, авторски права и други права върху интелектуалната собственост, както и цялата репутация, получена от използването всяка част от търговска марка Midea. Използването на търговска марка Midea за търговски цели без предварителното писмено съгласие на Midea може да представлява нарушение на търговска марка или нелоялна конкуренция в нарушение на съответните закони.

Това ръководство е създадено от Midea и Midea си запазва всички авторски права върху него. Нито едно юридическо или физическо лице не може да използва, дублира, модифицира, разпространява изцяло или частично това ръководство, или да свързва или продава с други продукти без предварителното писмено съгласие на Midea.

Всички описани функции и инструкции са били актуални към момента на отпечатване на това ръководство. Действителният продукт обаче може да варира поради подобрени функции и дизайн.

ИЗХВЪРЛЯНЕ И РЕЦИКЛИРАНЕ

Важни инструкции за околната среда

Съответствие с Директивата за ОЕО и изхвърляне на отпадъчния продукт:

Този продукт е в съответствие с Директивата на ЕС за WEEE (2012/19/EC). Този продукт носи класификационен символ за отпадъци от електрическо и електронно оборудване (WEEE).

Този символ показва, че този продукт не трябва да се изхвърля с други битови отпадъци в края на експлоатационния му живот. Използваното устройство трябва да бъде върнато в официалния събирателен пункт за рециклиране на електрически електронни устройства. За да намерите тези системи за събиране, моля, свържете се с местните власти или търговец на дребно, откъдето е закупен продуктът. Всяко домакинство играе важна роля при възстановяването и рециклирането на стари уреди. Правилното изхвърляне на използвания уред помага за предотвратяване на потенциални негативни последици за околната среда и човешкото здраве.

Съответствие с директивата RoHS

Продуктът, който сте закупили, отговаря на Директивата на EC RoHS (2011/65/EU). Не съдържа вредни и забранени материали, посочени в Директивата.

Информация за пакета

Опаковъчните материали на продукта са произведени от рециклируеми материали в съответствие с нашите национални разпоредби за околната среда. Не изхвърляйте опаковъчните материали заедно с битовите или други отпадъци. Занесете ги в пунктовете за събiranе на опаковъчни материали, определени от местните власти.

СЪОБЩЕНИЕ ЗА ЗАЩИТА НА ДАННИТЕ

За предоставяне на договорените с клиента услуги,

ние се съгласяваме да спазваме без ограничения всички разпоредби на приложимото

законодателство за защита на данните, в съответствие с договорените държави, в които ще се

предоставят услуги на клиента, както и, когато е приложимо, Общия регламент за защита на данните на EC (GDPR).

По принцип нашата обработка на данни е за изпълнение на задължението ни по договор с вас и от съображения за безопасност на продукта, за да защитим правата ви във връзка с въпроси относно гаранцията и регистрацията на продукта. В някои случаи, но само ако е осигурена подходяща защита на данните, личните данни могат да бъдат прехвърлени на получатели, намиращи се извън Европейското икономическо пространство.

Допълнителна информация се предоставя при поискване. Можете да се свържете с нашия служител по защита на данните чрез [e-mail]. За да упражните правата си, като правото да възразите, че вашата лична дата се обработка за целите на директния маркетинг, моля, свържете се с нас чрез [e-mail]. За да намерите допълнителна информация, моля, следвайте QR кода.
