NÁVOD NA OBSLUHU MFS18200APK MIDEA

Ďakujeme, že ste si vybrali produkt Midea! Pred použitím svojho nového výrobku Midea si dôkladne prečítajte tento návod, aby ste sa uistili, že viete, ako bezpečne ovládať vlastnosti a funkcie, ktoré váš nový spotrebič ponúka.

OBSAH

ĎAKOVNÝ LIST 01

BEZPEČNOSTNÉ POKYNY 02

ŠPECIFIKÁCIE 05

PREH'AD PRODUKTU 06

INŠTALÁCIA PRODUKTU 07

NÁVOD NA OBSLUHU 10

ČISTENIE A ÚDRŽBA 11

RIEŠENIE PROBLÉMOV 12

OCHRANNÉ ZNÁMKY, AUTORSKÉ PRÁVA A PRÁVNE VYHLÁSENIE 13

Nasledujúce bezpečnostné pokyny majú zabrániť nepredvídaným rizikám alebo škodám spôsobeným nebezpečnou alebo nesprávnou prevádzkou spotrebiča. Pri príchode skontrolujte obal a spotrebič, či je všetko neporušené, aby ste zabezpečili bezpečnú prevádzku. Ak zistíte akékol'vek poškodenie, obrátte sa na predajcu. Upozor ň ujeme, že úpravy alebo zmeny na spotrebiči nie sú z dôvodu vašej bezpečnosti povolené. Neúmyselné používanie môže spôsobiť nebezpečenstvo a stratu nárokov na záruku.

Vysvetlenie symbolov

	NebezpečenstvoTento symbol upozorňuje na nebezpečenstvo ohrozenia života a zdravia osôb v dôsledku extrémne horľavého plynu.
	Upozornenie na elektrické napätieTento symbol označuje nebezpečenstvo ohrozenia života a zdravia osôb v dôsledku elektrického napätia.
	VýstrahaSignálne slovo označuje nebezpečenstvo so strednou úrovňou rizika, ktoré môže mať za následok smrť alebo vážne zranenie, ak sa mu nevyhnete.
	UpozornenieSignálne slovo označuje nebezpečenstvo s nízkym stupňom rizika, ktoré môže spôsobit’l’ahké alebo stredne tažké zranenie, ak sa mu nevyhnete.
	PozorSignálne slovo označuje dôležitú informáciu (napr. škodu na majetku), ale nie nebezpečenstvo.
	Dodržujte pokynyTento symbol označuje, že servisný technik musí tento spotrebič obsluhovať a udržiavať len v súlade s návodom na obsluhu.

Pred použitím/uvedením prístroja do prevádzky si dôkladne a pozorne prečítajte tento návod na obsluhu a uschovajte ho v bezprostrednej blízkosti miesta inštalácie alebo prístroja pre neskoršie použitie!

ULOŽTE SI TIETO POKYNY

POZOR

• Pozorne si prečítajte pravidlá a pokyny bezpečnej prevádzky.
• Tento spotrebič môžu používať deti vo veku od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a znalostí, pokial’ sú pod dohl’adom alebo im boli dané inštrukcie týkajúce sa použitia prístroja osobou zodpovednou za ich bezpečnost’. Deti sa so spotrebičom nesmú hrat’. Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Elektrické spotrebiče uchovávajte mimo dosahu detí alebo chorých osôb. Nedovol'te im používať spotrebiče bez dozoru.
• Nikdy nevkladajte prsty, ceruzky alebo iné predmety cez mriežku, ked'je ventilátor v prevádzke.
• Pri presune z jedného miesta na druhé odpojte ventilátor.
• Uistite sa, že ventilátor je pri prevádzke na stabilnom povrchu, aby sa zabránilo jeho prevráteniu.
• NEPOUŽÍVAJTE ventilátor v okne, dážd'môže spôsobit' elektrické nebezpečenstvo.
• Len na použitie v domácnosti.

VAROVANIE

• Ak je napájací kábel poškodený, musí byť vymenený výrobcom alebo servisným technikom alebo podobne kvalifikovanou osobou, aby nedošlo k úrazu.
• Z dôvodu ochrany pred nebezpečenstvom úrazu elektrickým prúdom, a neponárajte prístroj, kábel alebo zástrčku do vody alebo inej tekutiny.
• Ak prístroj nepoužívate a tiež pred čistením ho odpojte od sietovej zásuvky.
• Iba na vnútorné a domáce použitie.

• Ked'bol ventilátor zmontovaný, ochranný kryt lopatiek rotora sa už nesmie demontovať.

• Pred čistením odpojte ventilátor zo zásuvky.

• Ochranný kryt rotora sa nesmie rozoberat'otvárat' na čistenie listov rotora.
• Kryt ventilátora a ochranný kryt lopatiek rotora utrite mierne vlhkou handričkou.

ŠPECIFIKÁCIE

Model výrobku	MFS18200APK
Napätie	220-240V~
Frekvencia	50Hz
Príkon	33W
Hluk	≤60dB
Aktuálny	400mA

Položka Symbol Hodnota			Jednotka
Maximálny prietok ventilátora	F	15,55	m^3/min
Príkon ventilátora	P	33,12	W
Funkčné hodnoty	S_V	0,47	(m^3/min)W
Spotreba elektrickej energie v pohotovostnom režime	P_SB	---	W
Spotreba energie vo vypnutom stave	P_OFF	0	W
Hladina akustického výkonu ventilátora	L_WA	52,51	dB(A)
Maximálna rýchlost' prúdenia vzduchu	C	4,55	meters/sec
Sezónna spotreba elektrickej energie	Q	10,60	kWh/a
Norma pre meranie funkčných vlastností	EN IEC 60879:2019

PREHL'AD PRODUKTU

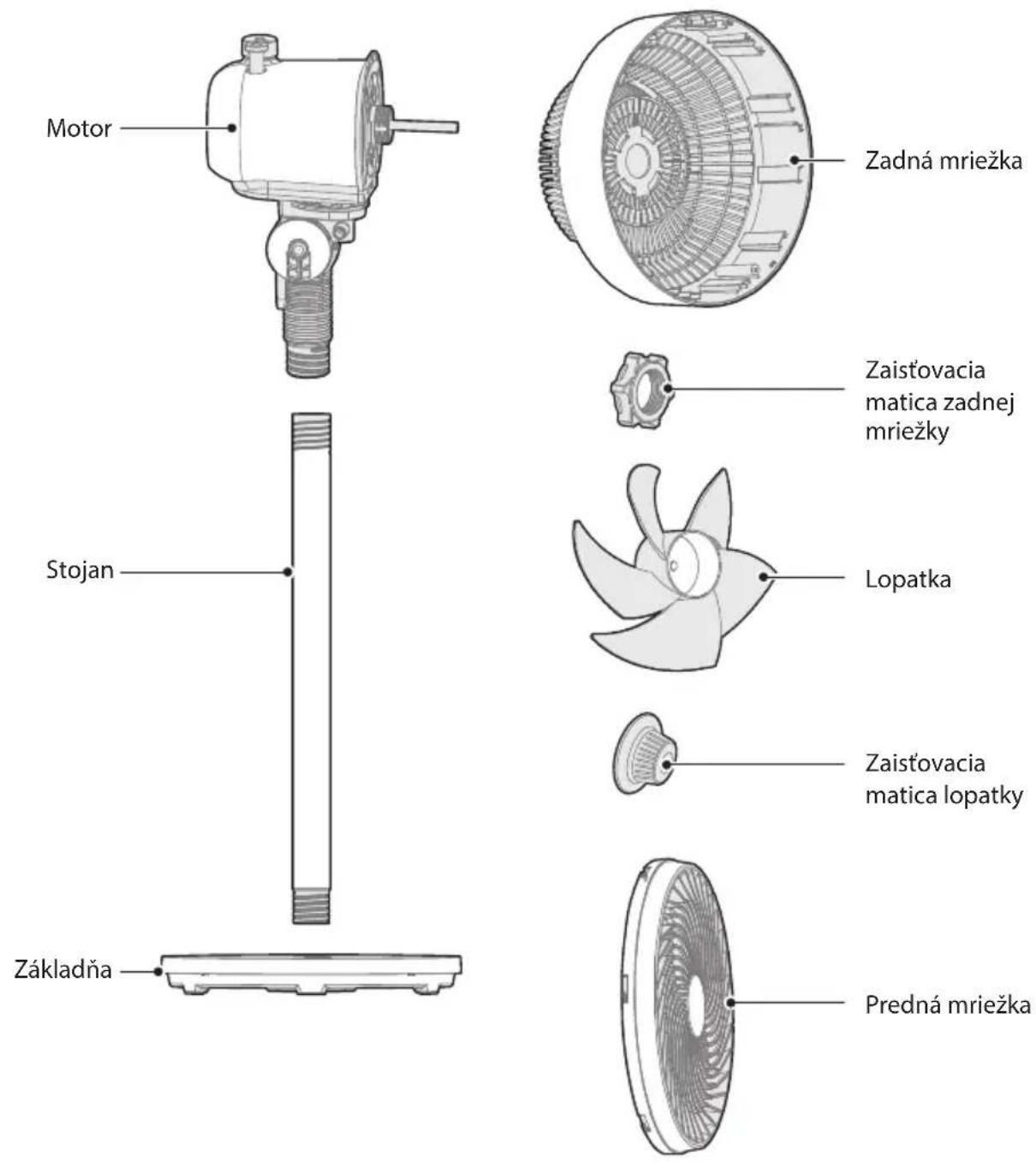

Názov komponentu

Motor Zadná mriežka Stojan Zaistovacia matica zadnej mriežky Lopatka Zaistovacia matica lopatky Základňa Predná mriežka

SK

POZNÁMKA

Všetky obrázky v tejto príručke slúžia len na účely vysvetlenia. Akýkol'vek rozpor medzi skutočným predmetom a vyobrazením na výkrese sa vztahuje na skutočný predmet.

Pred inštaláciou odstráňte časti z komponentu.

INŠTALÁCIA PRODUKTU

Postupy inštalácie

1 Pripojenie základne a stojana

1.1 Zarovnajte rozhranie medzi stojanom a základňou a potom ho otáčaním v smere hodinových ručičiek utiahnite.

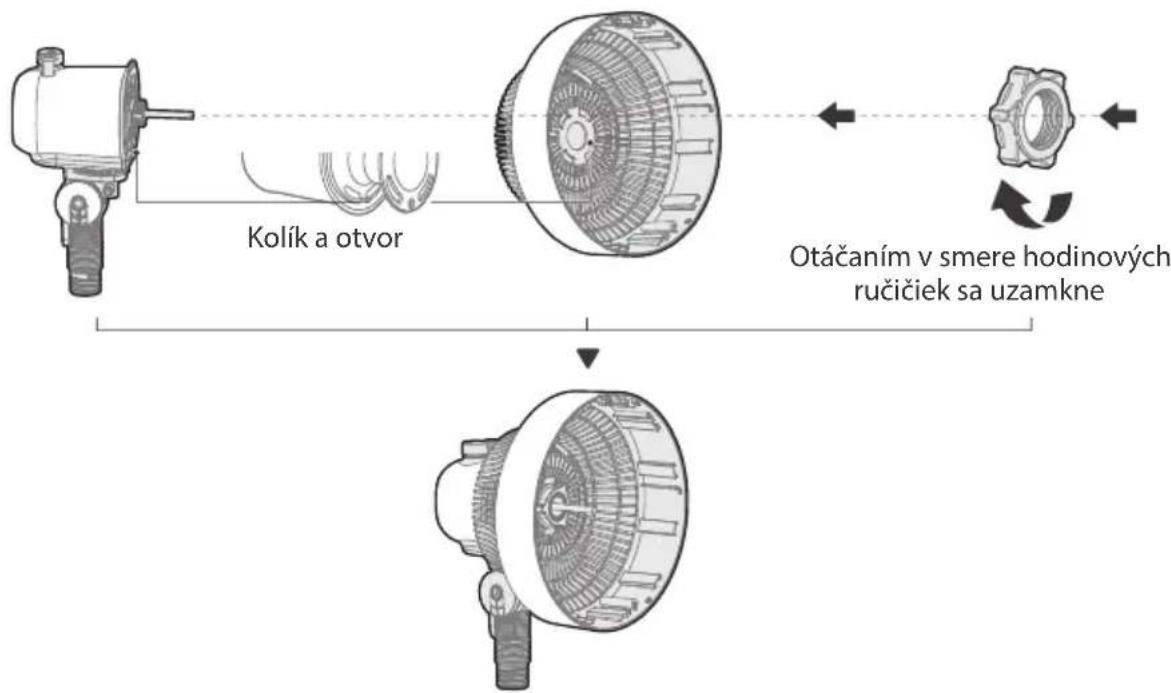

3 Pripojenie zadnej mriežky a motora

3.1 Najprv odstráňte poistnú maticu lopatiek a poistnú maticu zadnej mriežky zo zostavy motora.

3.2 Umiestnite zadnú mriežku na kryt motora a zarovnajte kolík krytu motora a otvor zadnej mriežky.
3.3 Zadnú mriežku zaistite otáčaním poistnej matice zadnej mriežky v smere hodinových ručičiek.

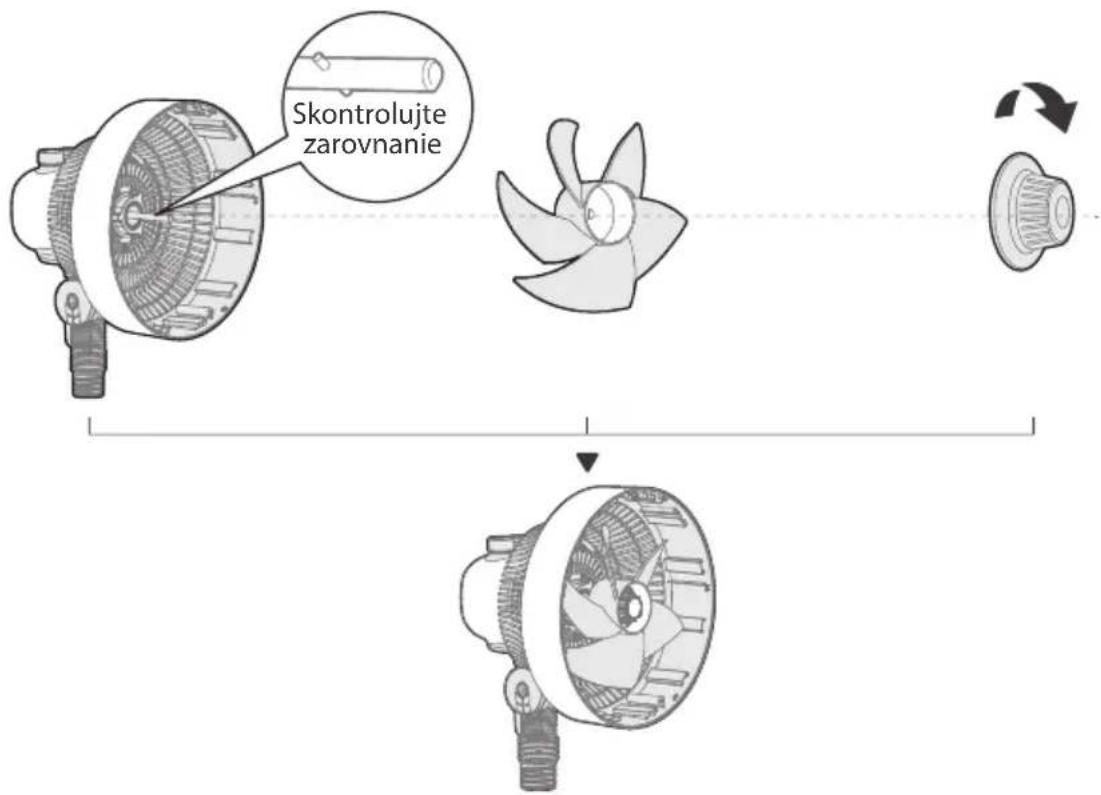

4.1 Umiestnite lopatku cez hriadel' motora, pričom zarovnajte kolíky hriadel'a s drážkami lopatky.

Skontrolujte zarovnanie

SK

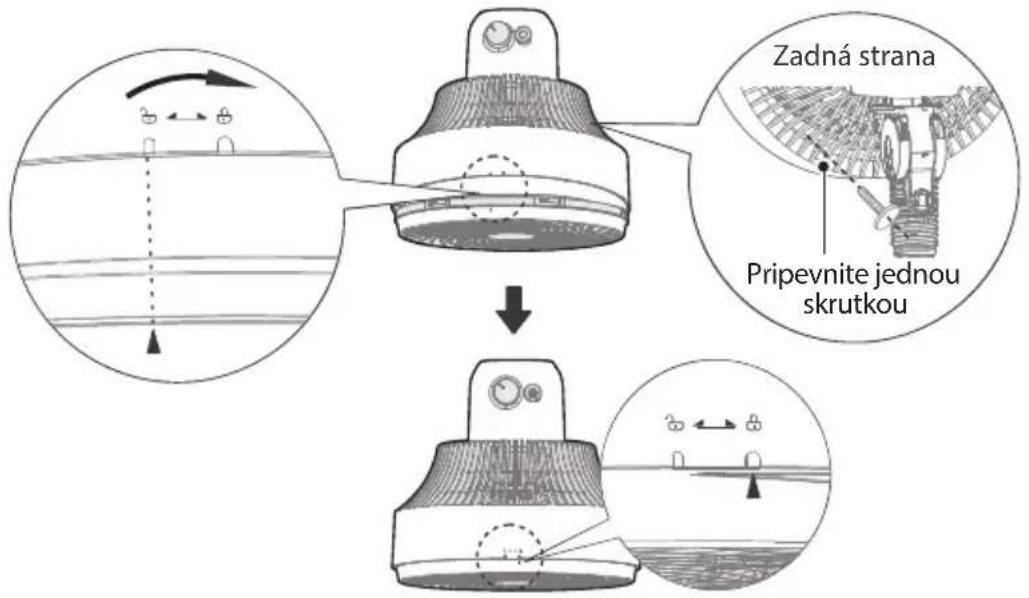

5 Upevnenie prednej mriežky

Zarovnajte šípku prednej mriežky so šípkou zadnej mriežky 📋 a oboma rukami zacvaknite prednú mriežku na miesto. Potom otočte šípku prednej mriežky k šípke zadnej mriežky 📋 a upevnite skrutku.

Poznámka: V balení sa dodávajú dve skrutky, ale potrebná je len jedna.

Zadná strana Pripevnite jednou skrutkou

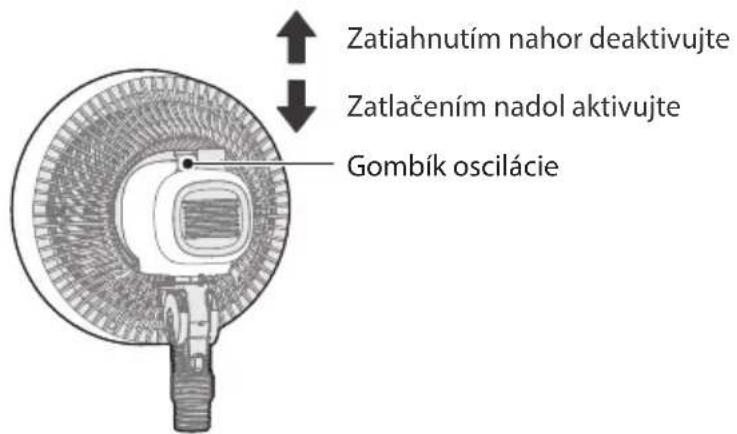

6 Ovládanie oscilácie

Ak chcete ventilátor oscilovať, zatlačte na oscilačný gombík umiestnený na hornej strane krytu motora. Ak chcete zastaviť osciláciu ventilátora, potiahnite gombík oscilácie nahor.

	Popis funkcie
0	• Vol'te tento prevodový stupeň pre zastavenie produktu.
1	• Zvol'te tento prevodový stupeň pre nízku rýchlost.
2	• Zvol'te tento prevodový stupeň pre strednú rýchlost.
3	• Zvol'te tento prevodový stupeň pre vysokú rýchlost.

SK

ČISTENIE A ÚDRŽBA

Ventilátor si vyžaduje minimálnu údržbu. Nepokúšajte sa ho opravit'sami. V prípade potreby servisu ho odošlite kvalikovanému servisnému personálu.

1. Pred čistením a montážou odpojte napájanie ventilátora.
2. Pre zabezpečenie dostatočnej cirkulácie vzduchu k motoru, udržujte vetracie otvory v zadnej časti motora bez prachu. Na odstránenie prachu nerozoberajte ventilátor. Vonkajšie časti utrite mäkkou handričkou namočenou do slabého saponátu.
3. Nepoužívajte žiadne abrazívne čistiace prostriedky alebo rozpúštadlá, aby ste nepoškriabali povrch.
4. Na čistenie nepoužívajte nič z nasledovného: benzín, riedidlo.
5. Zabráňte vniknutiu vody alebo iných tekutín do krytu motora alebo do vnútorných častí.
6. Pred čistením sa uistite, že ste odpojili napájací zdroj.
7. Plastové diely čistite mäkkou handričkou navlhčenou jemným mydlom. Mydlo dôkladne odstránte suchou handrickou.

RIEŠENIE PROBLÉMOV

Pri prevádzke vášho spotrebiča môžu nastat' chyby a poruchy. Nasledujúce tabul'ky obsahujú možné príčiny a poznámky na vyriešenie chybového hlásenia alebo poruchy. Odporúčame vám pozorne si prečítať nasledujúcu tabul'ku, aby ste ušetrili čas a peniaze, ktoré by vás mohlo stát' volanie do servisného strediska.

	Príčina RiešenieProblém
Stroj po inštalácii nefunguje správne	Napájací kábel nie je zapojený alebo má zlý kontakt.	Skontrolujte, či je zástrčka správne zasunutá do zásuvky.
	Vypínač na tele nie je zapnutý	Zapnite vypínač na tele.

SK

OCHRANNÉ ZNÁMKY, AUTORSKÉ PRÁVA A PRÁVNE VYHLÁSENIE

Midea logo, slovné značky, obchodný názov, obchodný štýl a všetky ich verzie sú cenným majetkom spoločnosti Midea Group a/alebo jej pridružených spoločností ("Midea"), ku ktorým spoločnosť Midea vlastní ochranné známky, autorské práva a iné práva duševného vlastníctva, ako aj všetok goodwill vyplývajúci z používania akejkol'vek časti ochrannej známky Midea. Používanie ochrannej známky Midea na komerčné účely bez predchádzajúceho písomného súhlasu spoločnosti Midea môže predstavovať porušenie ochrannej známky alebo nekalú súťaž v rozpore s príslušnými zákonmi.

Túto príručku vytvorila spoločnosť Midea a vyhradzuje si na ñ u všetky autorské práva. Žiadny subjekt ani jednotlivec nesmie používať, kopírovať, upravovať, distribuovať tento návod ako celok alebo jeho časť, ani ho spájať alebo predávať s inými produktmi bez predchádzajúceho písomného súhlasu spoločnosti Midea.

Všetky opísané funkcie a pokyny boli aktuálne v čase tlače tejto príručky. Skutočný výrobok sa však môže líšiť v dôsledku vylepšených funkcií a dizajnu.

Súlad so smernicou WEEE a Odstránenie odpadového výrobku

Tento výrobok spíň a požiadavky smernice WEEE EÚ (2012/19/EU). Tento výrobok je označený klasifikačným symbolom pre odpad z elektrických a elektronických zariadení (WEEE).

Tento symbol znamená, že na konci svojej životnosti sa tento výrobok nesmie likvidovať spolu s ostatným domovým odpadom. Použité zariadenie je potrebné odovzdať na oficiálny zberný dvor, odkiaľ prejde procesom recyklácie elektrických elektronických zariadení. Informácie o takýchto zberných dvoroch vám poskytnú miestne orgány, prípadne predajca, od ktorého ste si produkt zakúpili. Každá domácnosť plní dôležitú úlohu pri zhodnocovaní a recyklácii starých zariadení.pri zhodnocovaní a recyklácii starých zariadení. Správna likvidácia použitého spotrebiča pomáha predchádzať možným negatívnym vplyvom na životné prostredie a zdravie ľudí.

Výrobok, ktorý ste si zakúpili, je v súlade so smernicou EU RoHS (2011/65/EU). Neobsahuje škodlivé a zakázané látky uvedené v smernici.

SK

Informácie o balení

Obalové materiály výrobku sú vyrobené z recyklovateľných materiálov v súlade s našimi národnými predpismi o životnom prostredí. Nevyhadzujte obalové materiály spolu s domácimi alebo inými odpadmi. Vezmite ich do zberných miest pre obalové materiály určené miestnymi orgánmi.

súhlasíme s tým, že budeme bez obmedzenia dodržiavať všetky ustanovenia platných právnych predpisov o ochrane osobných údajov v súlade s dohodnutými krajinami, v których sa budú služby zákazníkovi poskytovať, ako aj prípadne všeobecné nariadenie EÚ o ochrane údajov (GDPR).

Vo všeobecnosti údaje spracúvame, aby sme splnili naše zmluvné záväzky voči vám a z dôvodov bezpečnosti výrobku, ochrany vašich práv v súvislosti s otázkami týkajúcimi sa záruky a registrácie výrobku. V niektorých prípadoch, ale len ak je zabezpečená primeraná ochrana údajov, sa osobné údaje môžu prenášať príjemcom nachádzajúcim sa mimo Európskeho hospodárskeho priestoru.

Ďalšie informácie vám poskytneme na požiadanie. Nášho poverenca pre ochranu osobných údajov môžete kontaktovať prostredníctvom [e-mail]. Ak chcete uplatniť svoje práva, napríklad právo namietať proti spracúvaniu vašich osobných údajov na účely priameho marketingu, kontaktujte nás prostredníctvom [e-mail]. ďalšie informácie získate kliknutím na QR kód.
