BEDIENUNGSANLEITUNG MFS18200APK MIDEA

Danke, dass Sie sich für Midea entschieden haben! Bitte lesen Sie die Bedienungsanleitung vor der Nutzung Ihres neuen Midea-Produkts sorgfältig durch, um sich mit dem ordnungsgemäßen und sicheren Gebrauch des Geräts vertraut zu machen.

INHALTSVERZEICHNIS

VIELEN DANK 01

SICHERHEITSHINWEISE 02

TECHNISCHE DATEN 05

PRODUKTÜBERSICHT 06

INSTALLATION 07

GEBRAUCH 10

REINIGUNG UND WARTUNG 11

STÖRBEHEBUNG 12

MARKENZEICHEN, UHRHEBERRECHTE UND RECHTLICHE HINWEISE 13

ENTSORGUNG UND RECYCLING 14

DATENSCHUTZHINWEISE 15

GARANTIE / SERVICE 16

SICHERHEITSHINWEISE

Bestimmungsgemäßer Gebrauch

Die nachfolgenden Sicherheitsinformationen dienen dazu, unvorhersehbare Risiken oder Schäden aufgrund einer unsicheren oder inkorrekten Anwendung des Geräts zu vermeiden. Bitte überprüfen Sie nach dem Erhalt die Verpackung und das Gerät, um sich davon zu überzeugen, dass das Gerät in einwandfreiem Zustand ist und so ein sicherer Betrieb gewährleistet werden kann. Falls Schäden vorhanden sind, wenden Sie sich an Ihren Händler. Bitte beachten Sie, dass das Gerät aus Gründen Ihrer Sicherheit nicht modifiziert oder verändert werden darf. Bei Zweckentfremdung können Gefahren verursacht werden und Sie verlieren Ihren Garantieanspruch.

Erläuterung von Symbolen

	GefahrDieses Symbol weist auf gesundheits- und lebensbedrohliche Gefahren aufgrund von äußerst entflammbaren Gasen hin.
	Warnung vor elektrischer SpannungDieses Symbol weist auf gesundheits- und lebensbedrohliche Gefahren aufgrund elektrischer Spannung hin.
	WarnungDieses Signalwort weist auf eine Gefahr mittlerer Risikostufe hin, die, sofern sie nicht abgewendet wird, schwere oder tödliche Verletzungen zur Folge haben kann.
	VorsichtDieses Signalwort weist auf eine Gefahr niedriger Risikostufe hin, die, sofern sie nicht abgewendet wird, leichte oder moderate Verletzungen verursachen kann.
	AchtungDieses Signalwort weist auf wichtige Informationen (z.B. Sachschäden) jedoch nicht auf eine Gefahr hin.
	Anleitung befolgenDieses Symbol weist darauf hin, dass Wartungstechniker das Gerät nur gemäß der Bedienungsanleitung bedienen und warten dürfen.

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch/ der Inbetriebnahme sorgfältig und gründlich durch. Bewahren Sie die Anleitung für ein späteres Nachschlagen in der Nähe des installierten Geräts auf!

ANLEITUNG AUFBEWAHREN

⚠ VORSICHT

• Lesen Sie die Sicherheitshinweise und Anleitungen sorgfältig durch.
• Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren sowie durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Kenntnisse, sofern sie beaufsichtigt oder hinsichtlich der sicheren Nutzung des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

Reinigungsarbeiten und Benutzerwartungen dürfen von Kindern nur unter Aufsicht durchgeführt werden.

• Bewahren Sie Elektrogeräte außerhalb der Reichweite von Kindern oder gebrechlichen Personen auf. Lassen Sie sie die Geräte nicht unbeaufsichtigt benutzen.
• Stecken Sie während des Betriebs weder Finger noch Stifte oder andere Gegenstände durch das Sicherheitsgitter des Geräts.
• Trennen Sie das Gerät vom Netzstrom, bevor Sie es an einen anderen Ort stellen.
• Um ein Umkippens des Ventilators zu vermeiden, stellen Sie sicher, dass er während des Betriebs auf einer stabilen Abstellfläche steht.
• Verwenden Sie den Ventilator NICHT am Fenster, da Regen eine Stromschlaggefahr darstellen kann.
• Nur für den Innenräumen.

⚠️ WARNING

• Ein beschädigtes Netzkabel muss vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden.
• Um Gefahren durch Stromschläge zu vermeiden, dürfen das Gerät, dessen Kabel und der Stecker nicht in Wasser oder andere Flüssigkeiten getaucht werden.
• Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen oder während es nicht in Gebrauch ist.
• Nur für den privaten Gebrauch in Innenräumen.
• Nach der Installation des Ventilators darf die Schutzabdeckung des Rotorblätter nicht mehr abgenommen werden.
• Trennen Sie vor der Reinigung den Netzstecker vom Netzstrom.
• Der Flügelschutz darf nicht für die Reinigung der Rotorblätter demontiert/geöffnet werden.
• Wischen Sie das Gehäuse des Geräts und den Flügelschutz mit einem leicht angefeuchteten Lappen ab.

TECHNISCHE DATEN

	MFS18200APKProduktmodell
Spannung	220-240V~
Frequenz	50Hz
Leistung	33W
Geräuschpegel	≤60dB
Stromstärke	400mA

Beschreibung Symbol Wert			Einheit
Maximale Strömungs-geschwindi gkeit	F	15,55	m^3/min
Eingangsleistung	P	33,12	W
Servicewert	SV	0,47	(m^3/min)W
Energieverbrauch	PSB	---	W
Energieverbrauch	POFF	0	W
Schalleistungspegel	LWA	52,51	dB(A)
Maximale Luftgeschwindigkeit	C	4,55	meters/sec
Saisonaler Stromverbrauch	Q	10,60	kWh/a
Standard für Servicewert	EN IEC 60879:2019

PRODUKTÜBERSICHT

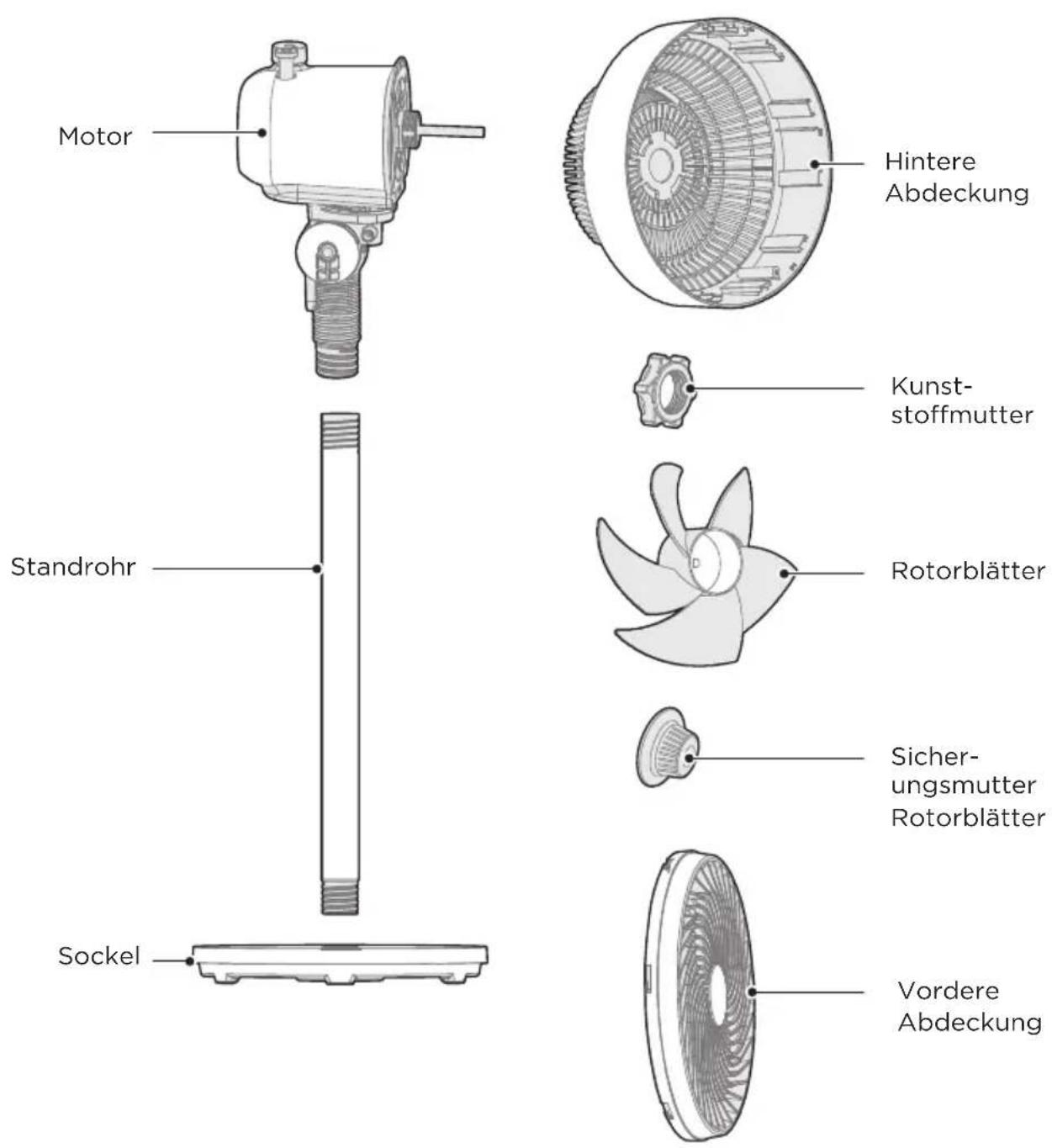

Teilebezeichnung

DE

HINWEIS

Die Abbildungen im Handbuch dienen nur als Referenz. Das jeweilige Produkt bestimmt sich durch die tatsächlich im Verpackungskarton befindlichen Gegenstände.

Entfernen Sie vor der Installation die entsprechenden Komponenten.

INSTALLATION

Installationsschritte

1 Sockel und Rohr installieren

1.1 Richten Sie das Rohr mit dem Sockel aus und drehen Sie das Rohr im Uhrzeigersinn fest.

2 Rohr und Motor verbinden

2.1 Stecken Sie das Verbindungsstück an der Unterseite des Motors in das Rohr und drehen Sie es im Uhrzeigersinn fest.

3 Hintere Abdeckung und Motor verbinden

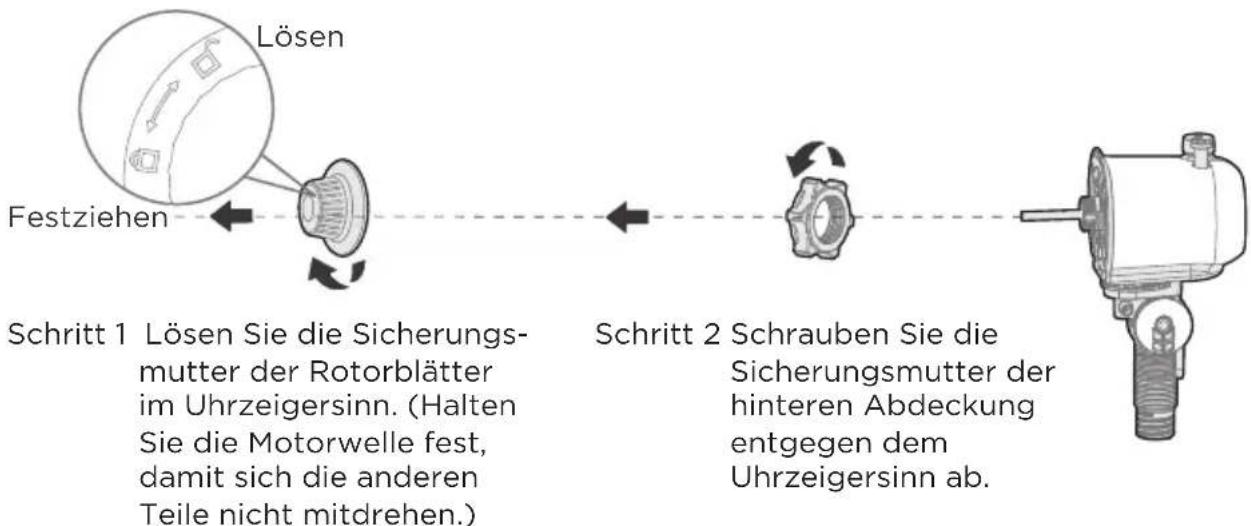

3.1 Entfernen Sie zunächst die Sicherungsmutter der Rotorblätter und die Sicherungsmutter der hinteren Abdeckung vom Motor.


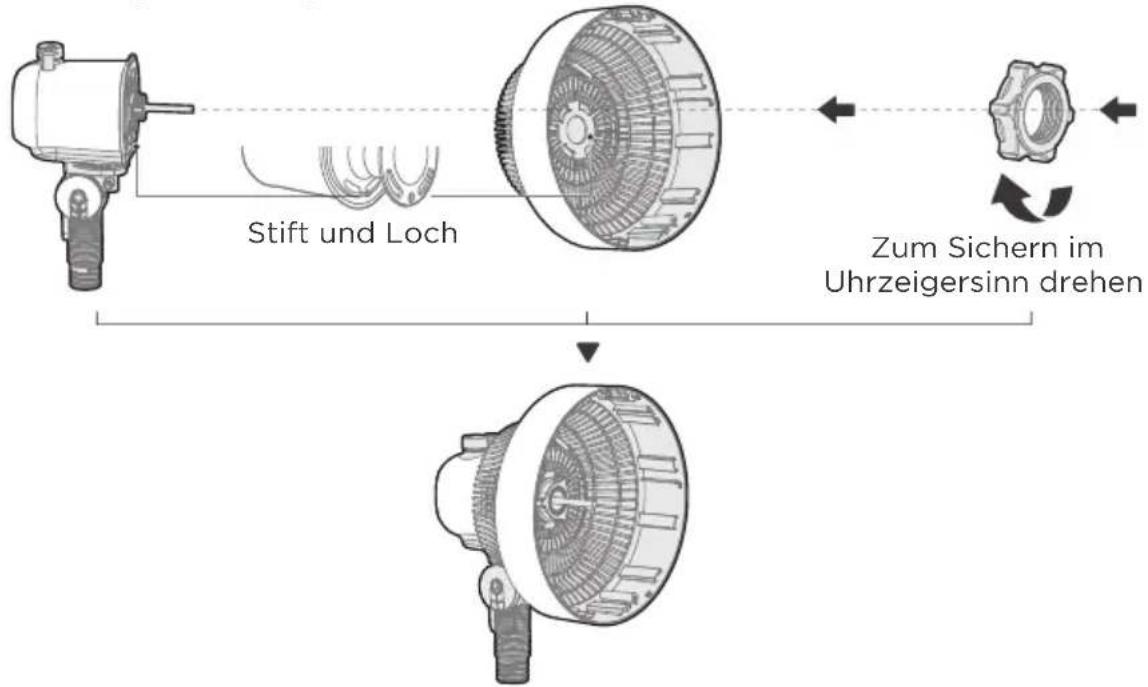

3.2 Setzen Sie die hintere Abdeckung auf den Motor und richten Sie den Stift des Motors mit dem Loch in der hinteren Abdeckung aus.
3.3 Sichern Sie die hintere Abdeckung, indem Sie die Sicherungsmutter der hinteren Abdeckung im Uhrzeigersinn festdrehen.

Stift und Loch Zum Sichern im Uhrzeigersinn drehen

DE

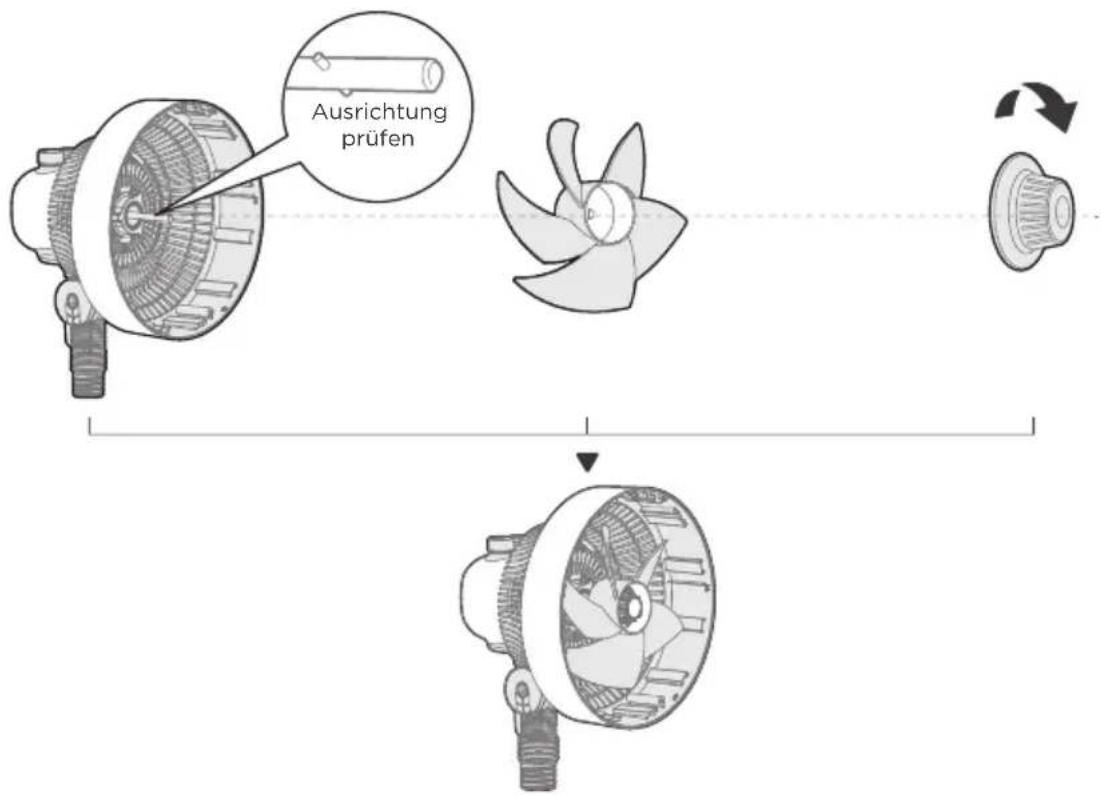

4 Rotorblätter befestigen

4.1 Schieben Sie die Rotorblätter auf die Motorwelle und richten Sie dabei die Schlitze der Rotorblätter mit den Zapfen der Motorwelle aus.

Ausrichtung prüfen

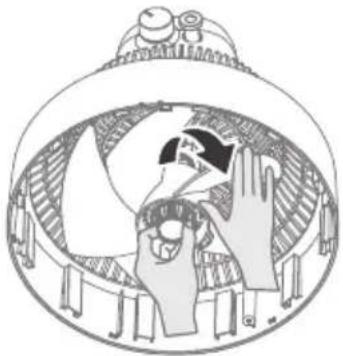

4.2 Halten Sie die Rotorblätter fest und drehen Sie die Sicherungsmutter entgegen dem Uhrzeigersinn fest.

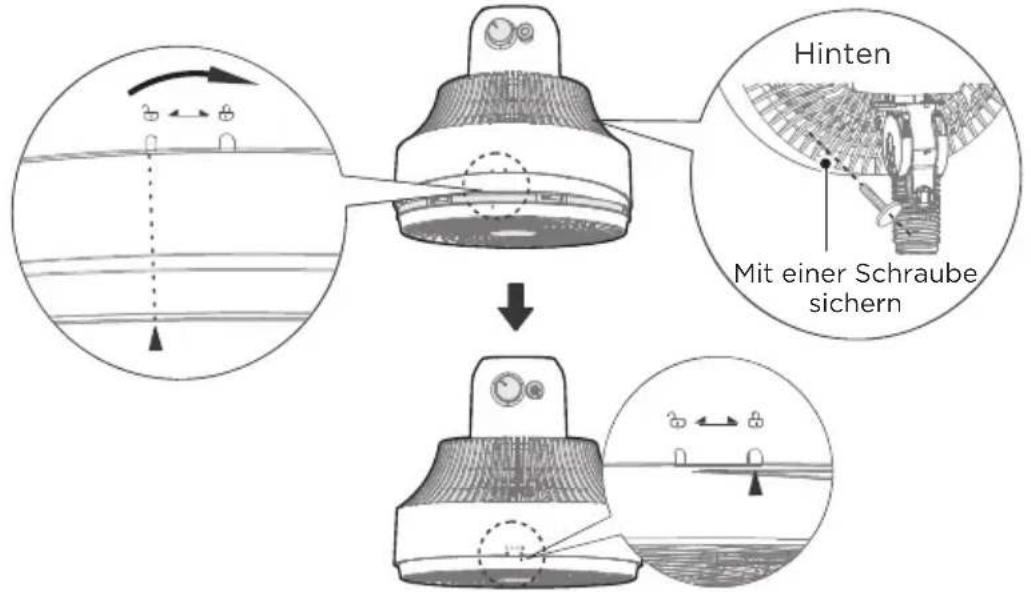

5 Vordere Abdeckung befestigen

Richten Sie die Pfeilmarkierung der vorderen Abdeckung mit dem Symbol 📋 der hinteren Abdeckung aus. Lassen Sie die vordere Abdeckung mit beiden Händen einrasten. Drehen Sie die Pfeilmarkierung der vorderen Abdeckung bis zum Symbol 🖱️ der hinteren Abdeckung und ziehen Sie die Schraube fest.

Hinweis: Im Lieferumfang sind zwei Schrauben enthalten; Sie benötigen jedoch nur eine.

Hinten Mit einer Schraube sichern

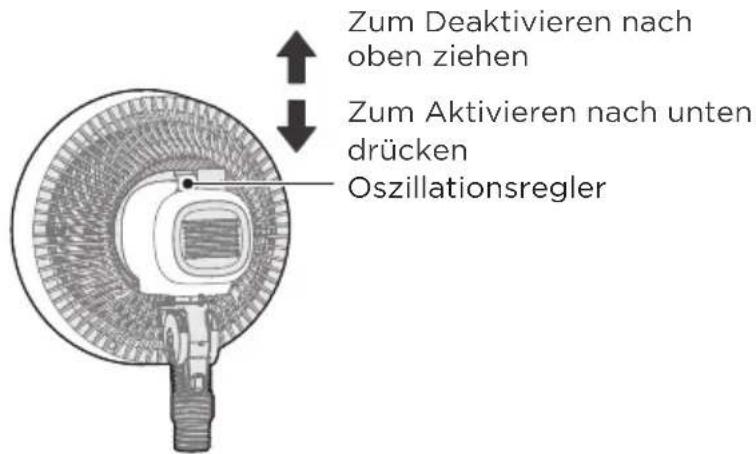

6 Oszillation steuern

Wenn Sie die Schwenken-Funktion aktivieren möchten, drücken Sie den Oszillation-sregler oben am Motor nach unten. Wenn Sie die Schwenken-funktion nicht mehr benötigen, ziehen Sie den Oszillationsregler wieder nach oben.

Zum Deaktivieren nach oben ziehen Zum Aktivieren nach unten drücken Oszillationsregler

GEBRAUCH

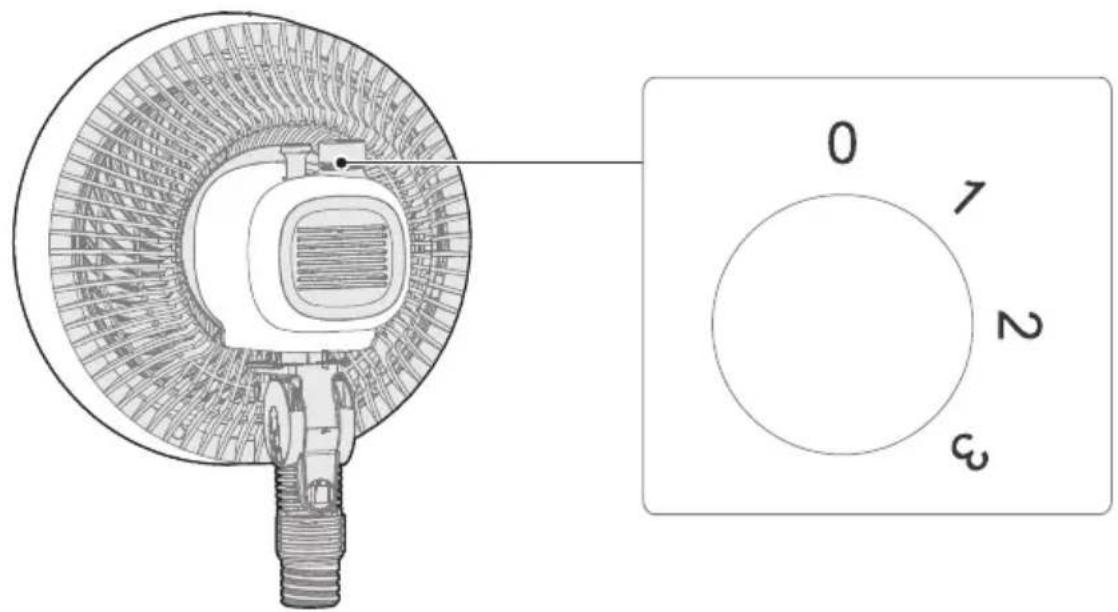

Tasten am Gerät

0 7 2 3

DE

	Erläuterung der Funktionen
0	• Drücken Sie diese Taste, um das Produkt zu aktivieren.
1	• Drücken Sie diese Taste für die niedrige Geschwindigkeit.
2	• Drücken Sie diese Taste für die mittlere Geschwindigkeit.
3	• Drücken Sie diese Taste für die hohe Geschwindigkeit.

REINIGUNG UND WARTUNG

Der Ventilator erfordert nur wenig Wartung. Versuchen Sie nicht, das Gerät eigenständig zu reparieren. Lassen Sie Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.

1. Trennen Sie das Gerät vom Netzstrom, bevor Sie es installieren oder reinigen.
2. Um eine ausreichende Belüftung des Motors zu gewährleisten, müssen die Belüftungsöffnungen an der Rückseite des Motors immer sauber sein. Wischen Sie die äußeren Teile mit einem weichen Lappen und einem milden Reinigungsmittel ab.
3. Verwenden Sie keine aggressiven Reiniger oder Lösungsmittel, da diese die Oberfläche zerkratzen könnten
4. Verwenden Sie keine der nachfolgenden Mittel für die Reinigung: Benzin, Verdünner.
5. Wasser oder andere Flüssigkeiten dürfen nicht in das Motorgehäuse oder in die innenliegenden Komponenten eindringen.
6. Trennen Sie das Gerät vor der Reinigung vom Netzstrom.
7. Reinigen Sie Kunststoffteile mit einem weichen Lappen und einem milden Reinigungsmittel. Entfernen Sie Rückstände mit einem trockenen Lappen.

DE

STÖRBEHEBUNG

Während des Betriebs können Fehler oder Fehlfunktionen auftreten. In der nachfolgenden Übersicht finden Sie Informationen zu potenziellen Fehlfunktionen und darüber, wie diese verursacht und behoben werden können. Bitte lesen Sie diese Übersicht sorgfältig durch, um Zeit und Kosten für den Anruf des Kundendiensts zu sparen.

	Ursache BehebungProblem
Gerät funktioniert nach der Installation nicht ordnungsgemäß.	Netzkabel nicht richtig angeschlossen oder hat keinen guten Kontakt.	Vergewissern Sie sich, dass der Netzstecker richtig in der Steckdose sitzt.
	Gerät nicht über die Betriebstaste am Gerät eingeschaltet.	Schalten Sie das Gerät mit der entsprechenden Taste ein.

MARKENZEICHEN, UHRHEBERRECHTE UND RECHTLICHE HINWEISE

Logo Midea, Wortmarken, Handelsnamen, Handelsaufmachungen und alle Versionen davon sind wertvolle Vermögenswerte von Midea und verbundenen Unternehmen, an denen Midea Marken, Urheberrechte und andere geistige Eigentumsrechte besitzt, sowie sämtliche Vermögenswerte, die sich aus der Verwendung eines Teils einer Midea-Marke ergeben. Die Verwendung der Marke Midea für kommerzielle Zwecke ohne die vorherige schriftliche Zustimmung von Midea stellt eine Markenverletzung bzw. einen unlauteren Wettbewerb dar, der gegen die einschlägigen Gesetze verstößt.

Diese Bedienungsanleitung wurde von Midea erstellt und Midea behält sich alle damit verbundenen Urheberrechte vor. Keine juristische Person oder Einzelperson darf diese Bedienungsanleitung ganz oder teilweise ohne die vorherige schriftliche Zustimmung von Midea verwenden, vervielfältigen, modifizieren, verteilen oder mit anderen Produkten bündeln oder verkaufen.

Alle erläuterten Funktionen und Anleitungen waren zum Zeitpunkt des Drucks aktuell.

ENTSORGUNG UND RECYCLING

Wichtige Hinweise

Konformität mit der WEEE-Richtlinie zur Entsorgung von Altgeräten:

Dieses Gerät entspricht der EU WEEE-Richtlinie (2012/19/EU). Auf dem Gerät befindet sich eine Kennzeichnung, die das Gerät als elektrisches bzw. elektronisches Gerät (WEEE) klassifiziert.

Dieses Symbol weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer nicht über den normalen Haushaltsmüll entsorgt warden darf. Es muss an einer offiziellen Sammelstelle für das Recycling elektrischer und elektronischer Altgeräte abgegeben werden. Informationen über die Standorte solcher Sammelstellen erhalten Sie auf Ihrer Behörde vor Ort oder beim Händler, bei dem Sie das Gerät erworben haben. Jeder Haushalt leistet einen wichtigen Beitrag durch die Wiederverwertung und das Recycling alter Geräte. Eine ordnungsgemäße Entsorgung des Geräts hilft dabei, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Konformität mit der RoHS-Richtlinie

Das von Ihnen erworbene Produkt ist konform mit der EU RoHS-Richtlinie (2011/65/EU). Es enthält keine der in der Richtlinie genannten schädlichen oder verbotenen Materialien.

Wichtige Hinweise

Die Verpackungsmaterialien des Produkts wurden gemäß nationalen Umweltvorschriften aus wiederverwertbaren Materialien hergestellt. Entsorgen Sie das Verpackungsmaterial nicht zusammen mit dem Hausmüll oder anderen Abfällen. Bringen Sie es zu einer von den örtlichen Behörden ausgewiesenen Sammelstelle für die Entsorgung von Verpackungsmaterial.

Zur Erbringung der mit dem Kunden vereinbarten Leistungen, verpflichten wir uns, alle Bestimmungen des anwendbaren Datenschutzrechts gemäß den vereinbarten Ländern, in denen Dienstleistungen für den Kunden erbracht werden, sowie gegebenenfalls die EU-Datenschutzgrundverordnung (GDPR) uneingeschränkt einzuhalten.

Generell erfolgt unsere Datenverarbeitung zur Erfüllung unserer vertraglichen Verpflichtungen mit Ihnen und aus Gründen der Produktsicherheit, sowie zur Wahrung Ihrer Rechte im Zusammenhang mit Gewährleistungs- und Produktregistrierungsfragen. In einigen Fällen, jedoch nur wenn ein angemessener Datenschutz gewährleistet ist, können personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsraums übermittelt werden.

Für weitere Informationen wenden Sie sich bitte an unsern Datenschutzbeauftragten via [e-mail]. Um Ihre Rechte auszuüben, wie z. B. das Recht, der Verarbeitung Ihrer personenbezogenen Daten für Direktmarketingzwecke zu widersprechen, kontaktieren Sie uns bitte via [e-mail]. Weitere Informationen erhalten Sie über den QR-Code.

Ludwig-Erhard-Straße 14,65760

Eschborn, Germany,

[phone]

Greece

Wir gratulieren Ihnen zu Ihrem neuen Gerät und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden und Ihre Freude daran haben.

Wenn Sie jedoch einen Grund für eine Reklamation erkennen, nehmen Sie bitte Kontakt mit uns auf:

Midea Europe GmbH

Ludwig-Erhard-Str. 14

65760 Eschborn

Telefon: [phone] - 0

Fax: [phone]

E-mail: [e-mail]

Internet: www.midea.com/de

Kundendienst:

Telefon: [phone] - 0

Fax: [phone]

E-mail: [e-mail]

Geben Sie im Fall einer technischen Störung Ihre genaue Adresse, Telefonnummer, Kaufvertragsnummer und den Gerätetyp (vom Typenschild des Geräts) an.

Eine genaue Fehlerbeschreibung spart Zeit und Geld. Bei speziellen Fragen wenden Sie sich bitte an den Kundendienst.

Vor dem Anruf beim Kundendienst:

Überprüfen Sie, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nichts mit der Funktion Ihres Geräts zu tun hat.

Bitte beachten Sie den Hinweis im Benutzerhandbuch und prüfen Sie, ob:

• der Netzstecker in der Steckdose steckt;
• der Netzstecker beschädigt ist;
• der Strom eingeschaltet ist.
