FT40-21M - Ventilátor MIDEA - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU FT40-21M MIDEA

ĎAKOVNÝ LIST Ďakujeme, že ste si vybrali produkt Midea! Pred použitím svojho nového výrobku Midea si dôkladne prečítajte tento návod, aby ste sa uistili, že viete, ako bezpečne ovládať vlastnosti a funkcie, ktoré váš nový spotrebič ponúka. OBSAH ĎAKOVNÝ LIST

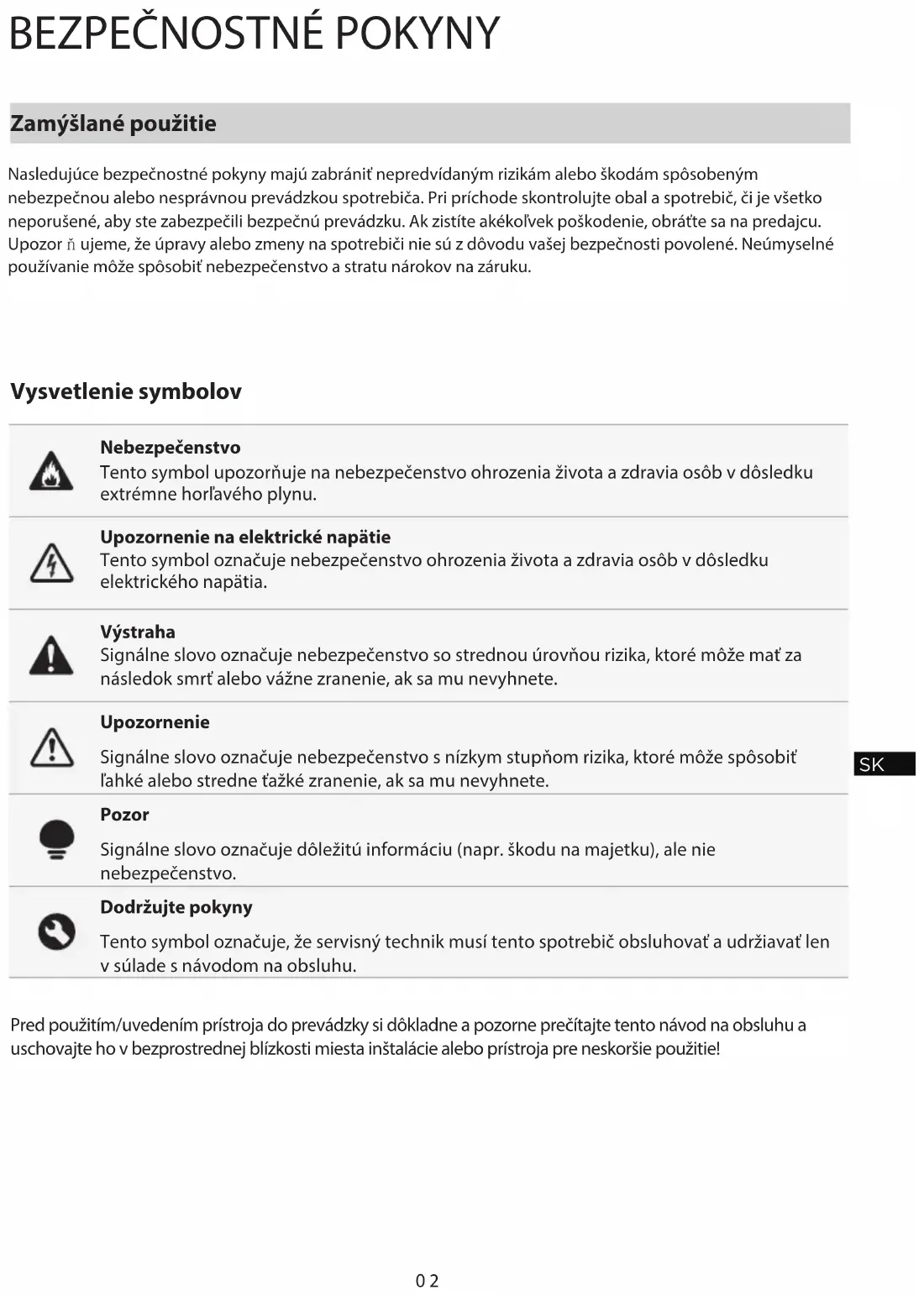

Nasledujúce bezpečnostné pokyny majú zabrániť nepredvídaným rizikám alebo škodám spôsobeným nebezpečnou alebo nesprávnou prevádzkou spotrebiča. Pri príchode skontrolujte obal a spotrebič, či je všetko neporušené, aby ste zabezpečili bezpečnú prevádzku. Ak zistíte akékoľvek poškodenie, obráťte sa na predajcu. Upozorňujeme, že úpravy alebo zmeny na spotrebiči nie sú z dôvodu vašej bezpečnosti povolené. Neúmyselné používanie môže spôsobiť nebezpečenstvo a stratu nárokov na záruku. Vysvetlenie symbolov Nebezpečenstvo Upozornenie na elektrické napätie Výstraha Upozornenie Pozor Dodržujte pokyny Tento symbol upozorňuje na nebezpečenstvo ohrozenia života a zdravia osôb v dôsledku extrémne horľavého plynu. Tento symbol označuje nebezpečenstvo ohrozenia života a zdravia osôb v dôsledku elektrického napätia. Signálne slovo označuje nebezpečenstvo s nízkym stupňom rizika, ktoré môže spôsobiť ľahké alebo stredne ťažké zranenie, ak sa mu nevyhnete. Signálne slovo označuje dôležitú informáciu (napr. škodu na majetku), ale nie nebezpečenstvo. Tento symbol označuje, že servisný technik musí tento spotrebič obsluhovať a udržiavať len v súlade s návodom na obsluhu. Pred použitím/uvedením prístroja do prevádzky si dôkladne a pozorne prečítajte tento návod na obsluhu a uschovajte ho v bezprostrednej blízkosti miesta inštalácie alebo prístroja pre neskoršie použitie! Signálne slovo označuje nebezpečenstvo so strednou úrovňou rizika, ktoré môže mať za následok smrť alebo vážne zranenie, ak sa mu nevyhnete.

• Pozorne si prečítajte pravidlá a pokyny bezpečnej prevádzky.

• Nikdy nevkladajte prsty, ceruzky alebo iné predmety cez mriežku, keď je ventilátor v prevádzke.

• Pri presune z jedného miesta na druhé odpojte ventilátor.

• Uistite sa, že ventilátor je pri prevádzke na stabilnom povrchu, aby sa zabránilo jeho prevráteniu.

• NEPOUŽÍVAJTE ventilátor v okne, dážď môže spôsobiť elektrické nebezpečenstvo.

• Len na použitie v domácnosti. SK0 4 VÝSTRAHA

• Ak je napájací kábel poškodený, musí byť vymenený výrobcom alebo servisným technikom alebo podobne kvalikovanou osobou, aby nedošlo kúrazu.

• Z dôvodu ochrany pred nebezpečenstvom úrazu elektrickým prúdom, a neponárajte prístroj, kábel alebo zástrčku do vody alebo inej tekutiny.

• Tento spotrebič môžu používať deti vo veku od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a znalostí, pokiaľ sú pod dohľadom alebo im boli dané inštrukcie týkajúce sa použitia prístroja osobou zodpovednou za ich bezpečnosť. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Ak prístroj nepoužívate a tiež pred čistením ho odpojte od sieťovej zásuvky.

• Elektrické spotrebiče uchovávajte mimo dosahu detí alebo chorých osôb. Nedovoľte im používať spotrebiče bez dozoru.

• Iba na vnútorné a domáce použitie.

• Keď bol ventilátor zmontovaný, ochranný kryt lopatiek rotora sa už nesmie demontovať. - Pred čistením odpojte ventilátor zo zásuvky. - Ochranný kryt rotora sa nesmie rozoberať/otvárať na čistenie listov rotora. - Kryt ventilátora a ochranný kryt lopatiek rotora utrite mierne vlhkou handričkou. SK0 5 FT40-21M 220-240V~ 50Hz 40W

/min ŠPECIFIKÁCIE Model výrobku Napätie Frekvencia Príkon Položka/Popis Symbol Hodnota Jednotka Maximálny prietok ventilátora Príkon ventilátora Funkčné hodnoty Spotreba elektrickej energie v pohotovostnom režime Spotreba energie vo vypnutom stave Hladina akustického výkonu ventilátora Maximálna rýchlosť prúdenia vzduchu Sezónna spotreba elektrickej energie Norma pre meranie funkčných vlastností 64,33 34,30 1,88

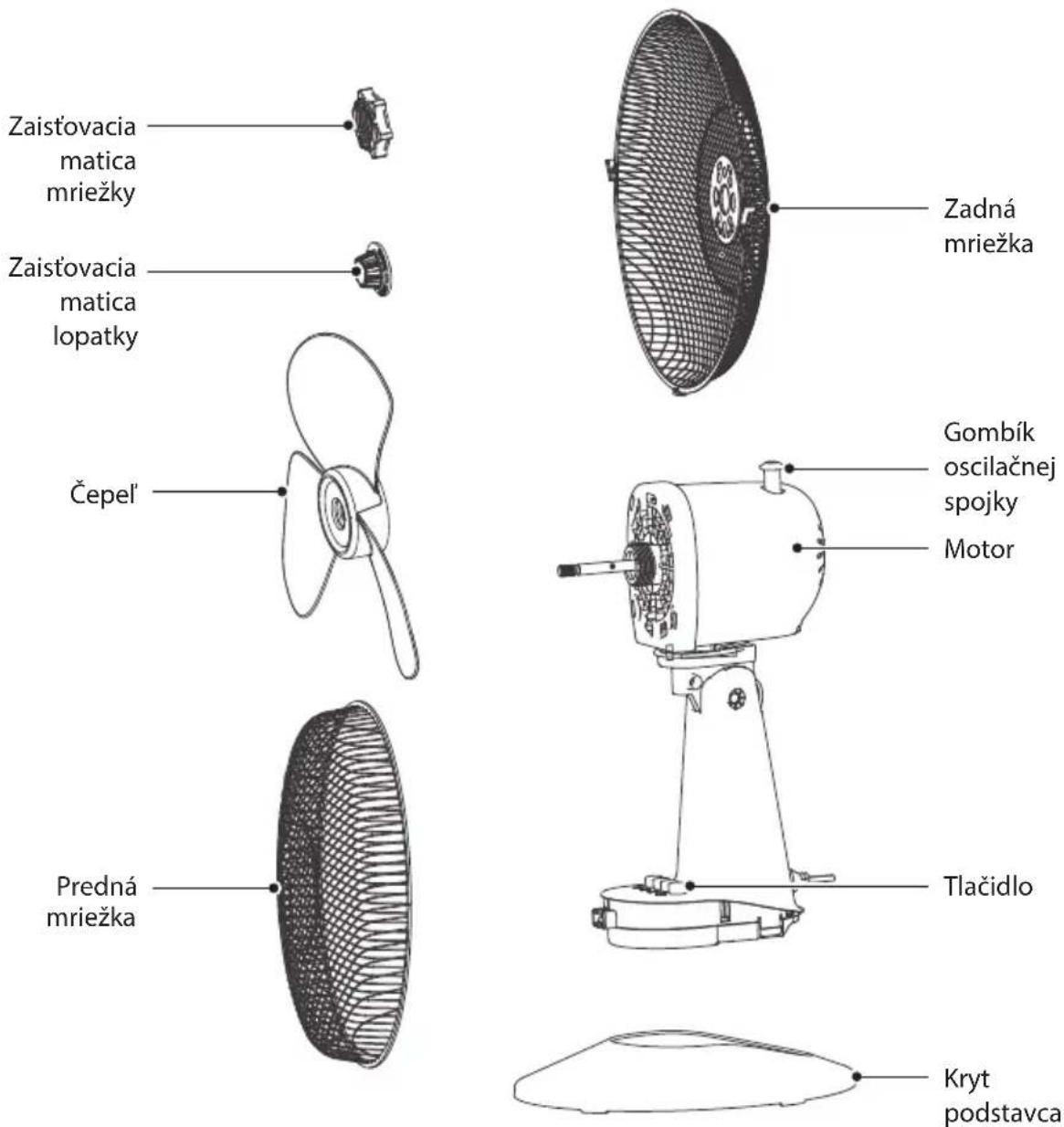

Názov dielov Zaisťovacia matica mriežky Zadná mriežka Motor Tlačidlo Kryt podstavca Zaisťovacia matica lopatky Čepeľ Predná mriežka Gombík oscilačnej spojky SK0 7

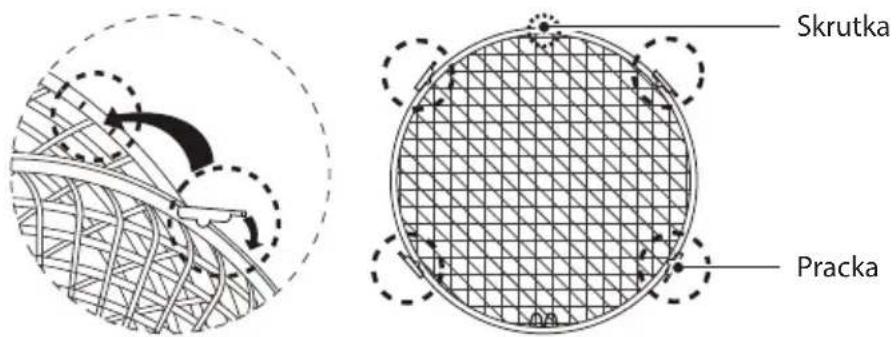

Inštalácia predného a zadného krytu Pracka Skrutka

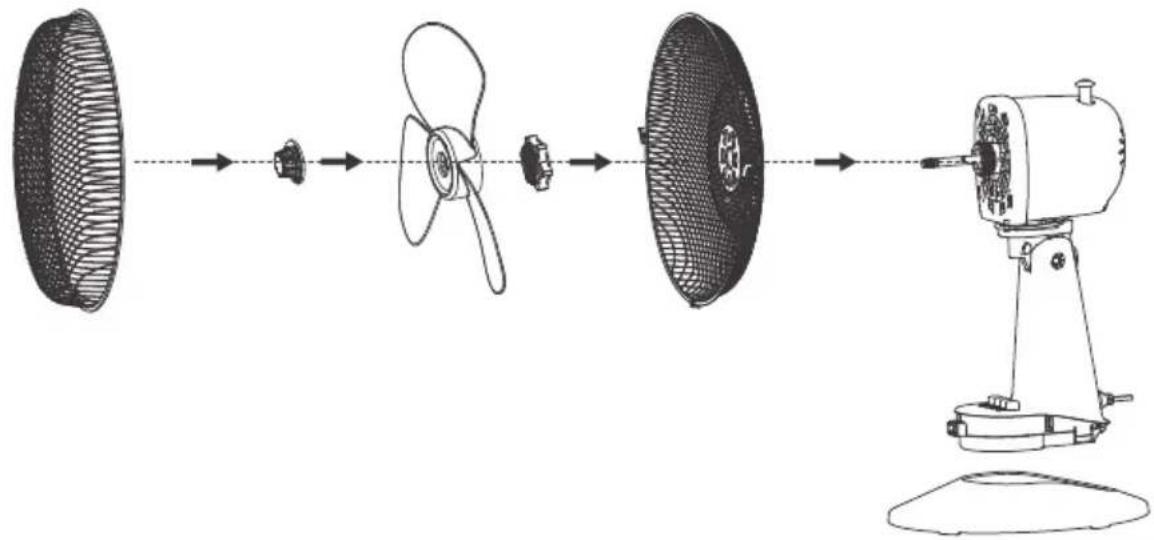

• Zaskrutkujte zaisťovaciu maticu mriežky v smere hodinových ručičiek a medzitým upevnite zadnú mriežku.

• Po inštalácii potiahnite lopatku, aby sa mohla normálne otáčať.

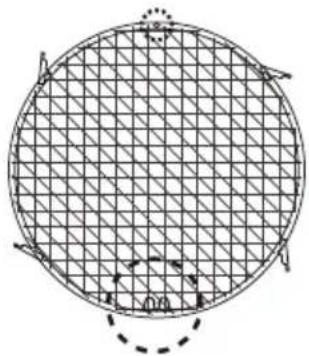

• Zaistite maticu lopatky proti smeru hodinových ručičiek a potom nainštalujte predný kryt ventiláto- ra. 1 Zarovnajte otvory pre skrutky na vonkajšom krúžku predného aj zadného krytu, pričom polohovacia svorka je zarovnaná podľa obrázka. 2 Stlačte všetky pracky, aby sa predný kryt spojil so zadným krytom. V otvoroch pre skrutky utiahnite oddelenú skrutku a maticu. SK0 8

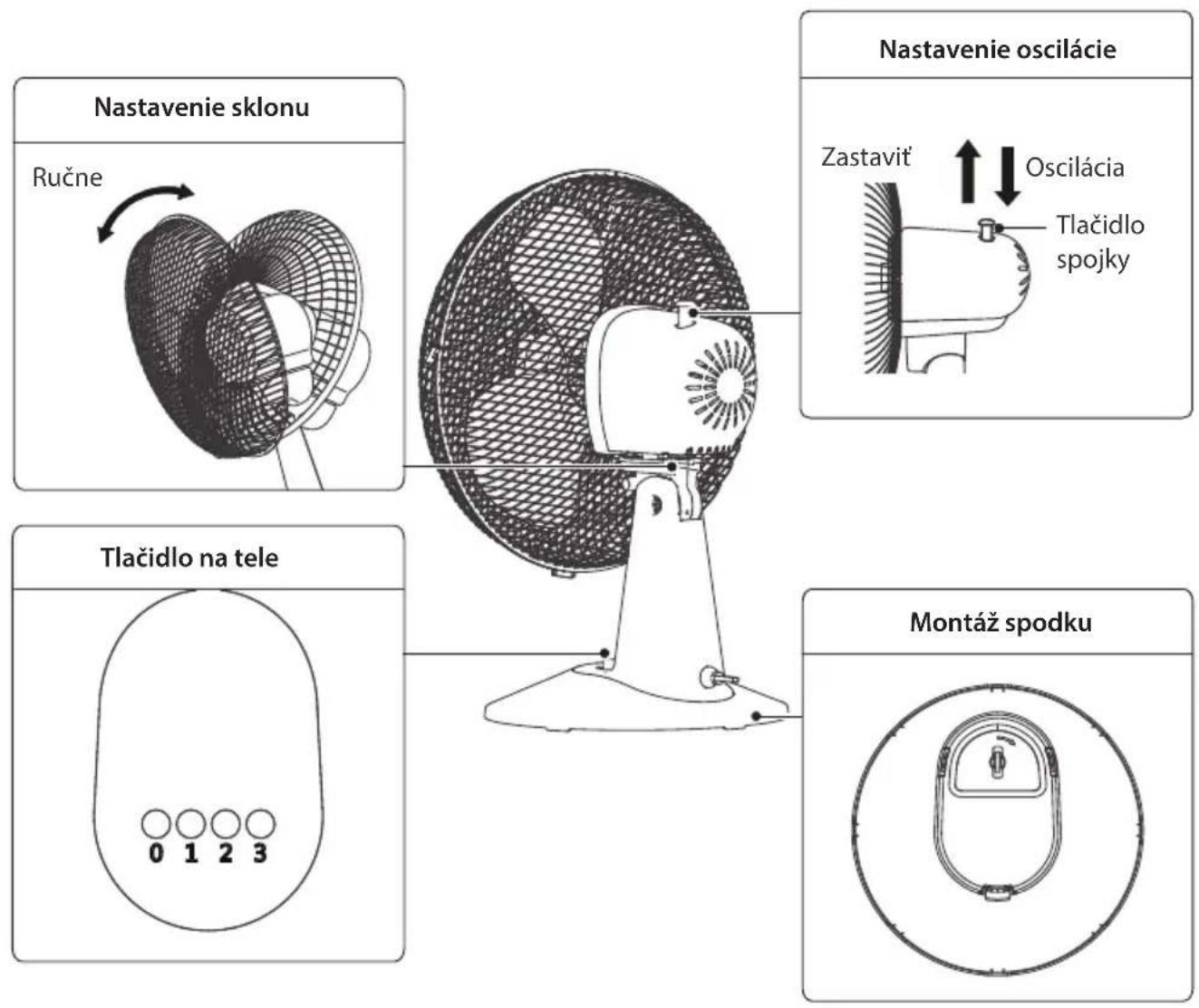

Pokyny na obsluhu tela Ručne Montáž spodku Tlačidlo na tele Oscilácia Zastaviť Nastavenie sklonu Nastavenie oscilácie Tlačidlo spojky

Ventilátor si vyžaduje minimálnu údržbu. Nepokúšajte sa ho opraviť sami. V prípade potreby servisu ho odošlite kvalikovanému servisnému personálu.

1. Pred čistením a montážou odpojte napájanie ventilátora.

2. Pre zabezpečenie dostatočnej cirkulácie vzduchu k motoru, udržujte vetracie otvory v zadnej časti

motora bez prachu. Na odstránenie prachu nerozoberajte ventilátor. Vonkajšie časti utrite mäkkou handričkou namočenou do slabého saponátu.

3. Nepoužívajte žiadne abrazívne čistiace prostriedky alebo rozpúšťadlá, aby ste nepoškriabali povrch.

4. Na čistenie nepoužívajte nič z nasledovného: benzín, riedidlo.

5. Zabráňte vniknutiu vody alebo iných tekutín do krytu motora alebo do vnútorných častí.

Príčina Riešenie Problém Pri prevádzke vášho spotrebiča môžu nastať chyby a poruchy. Nasledujúce tabuľky obsahujú možné príčiny a poznámky na vyriešenie chybového hlásenia alebo poruchy. Odporúčame vám pozorne si prečítať nasledujúcu tabuľku, aby ste ušetrili čas a peniaze, ktoré by vás mohlo stáť volanie do servisného strediska. Stroj po inštalácii nefunguje správne Skontrolujte, či je zástrčka správne zasunutá do zásuvky. Zapnite vypínač na tele.

logo, slovné značky, obchodný názov, obchodný štýl a všetky ich verzie sú cenným majetkom spoločnosti Midea Group a/alebo jej pridružených spoločností ("Midea"), ku ktorým spoločnosť Midea vlastní ochranné známky, autorské práva a iné práva duševného vlastníctva, ako aj všetok goodwill vyplývajúci z používania akejkoľvek časti ochrannej známky Midea. Používanie ochrannej známky Midea na komerčné účely bez predchádzajúceho písomného súhlasu spoločnosti Midea môže predstavovať porušenie ochrannej známky alebo nekalú súťaž v rozpore s príslušnými zákonmi. Túto príručku vytvorila spoločnosť Midea a vyhradzuje si na ňu všetky autorské práva. Žiadny subjekt ani jednotlivec nesmie používať, kopírovať, upravovať, distribuovať tento návod ako celok alebo jeho časť, ani ho spájať alebo predávať s inými produktmi bez predchádzajúceho písomného súhlasu spoločnosti Midea. Všetky opísané funkcie a pokyny boli aktuálne v čase tlače tejto príručky. Skutočný výrobok sa však môže líšiť v dôsledku vylepšených funkcií a dizajnu.

Dôležité pokyny pre životné prostredie Súlad so smernicou RoHS: Informácie o balení Súlad so smernicou WEEE a Odstránenie odpadového výrobku Tento výrobok spĺňa požiadavky smernice WEEE EÚ (2012/19/EU). Tento výrobok je označený klasikačným symbolom pre odpad z elektrických a elektronických zariadení (WEEE). Výrobok, ktorý ste si zakúpili, je v súlade so smernicou EU RoHS (2011/65/EU). Neobsahuje škodlivé a zakázané látky uvedené v smernici. Tento symbol znamená, že na konci svojej životnosti sa tento výrobok nesmie likvidovať spolu s ostatným domovým odpadom. Použité zariadenie je potrebné odovzdať na ociálny zberný dvor, odkiaľ prejde procesom recyklácie elektrických elektronických zariadení. Informácie o takýchto zberných dvoroch vám poskytnú miestne orgány, prípadne predajca, od ktorého ste si produkt zakúpili. Každá domácnosť plní dôležitú úlohu pri zhodnocovaní a recyklácii starých zariadení.pri zhodnocovaní a recyklácii starých zariadení. Správna likvidácia použitého spotrebiča pomáha predchádzať možným negatívnym vplyvom na životné prostredie a zdravie ľudí. Obalové materiály výrobku sú vyrobené z recyklovateľných materiálov v súlade s našimi národnými predpismi o životnom prostredí. Nevyhadzujte obalové materiály spolu s domácimi alebo inými odpadmi. Vezmite ich do zberných miest pre obalové materiály určené miestnymi orgánmi.

SKNa poskytovanie služieb dohodnutých so zákazníkom, súhlasíme s tým, že budeme bez obmedzenia dodržiavať všetky ustanovenia platných právnych predpisov o ochrane osobných údajov v súlade s dohodnutými krajinami, v ktorých sa budú služby zákazníkovi poskytovať, ako aj prípadne všeobecné nariadenie EÚ o ochrane údajov (GDPR). Vo všeobecnosti údaje spracúvame, aby sme splnili naše zmluvné záväzky voči vám a z dôvodov bezpečnosti výrobku, ochrany vašich práv v súvislosti s otázkami týkajúcimi sa záruky a registrácie výrobku. V niektorých prípadoch, ale len ak je zabezpečená primeraná ochrana údajov, sa osobné údaje môžu prenášať príjemcom nachádzajúcim sa mimo Európskeho hospodárskeho priestoru. Ďalšie informácie vám poskytneme na požiadanie. Nášho poverenca pre ochranu osobných údajov môžete kontaktovať prostredníctvom [e-mail]. Ak chcete uplatniť svoje práva, napríklad právo namietať proti spracúvaniu vašich osobných údajov na účely priameho marketingu, kontaktujte nás prostredníctvom [e-mail]. Ďalšie informácie získate kliknutím na QR kód.
