| Typ výrobku | Vysokotlaký čistič |
| Značka | Kärcher |
| Model | KHP 4 |
| Rozměry (D × Š × V) | 333 × 405 × 870 mm |
| Hmotnost v provozním stavu | 9,1 kg |
| Jmenovité napětí | 220-240 V ~ 50-60 Hz |
| Příkon | 1,7 kW |
| Provozní tlak | 10 MPa |
| Maximální přípustný tlak | 13 MPa |
| Jmenovitý průtok vody | 5,5 l/min |
| Maximální průtok vody | 7,0 l/min |
| Průtok detergentu | 0,3 l/min |
| Max. teplota přívodu | 40 °C |
| Max. tlak přívodu | 1,2 MPa |
| Třída ochrany | II |
| Stupeň krytí | IP X5 |
| Hladina akustického tlaku (LpA) | 73 dB(A) |
| Hladina akustického výkonu (LWA) | 89 dB(A) |
| Vibrace ruka-paže | <2,5 m/s² |
| Délka vysokotlaké hadice | Přibl. 8 m (na navijáku) |
| Dodávané trysky | Rotabuse + Vario Power (nastavitelná) |
| Nádrž na detergent | Ano, integrovaná |
| Bezpečnostní zařízení | Hlavní vypínač, zajištění rukojeti, přetlakový ventil s tlakovým spínačem |
| Záruka | Podle podmínek země (viz návod) |
Často kladené otázky - KHP 4 Kärcher
Dotazy uživatelů ohledně KHP 4 Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysokotlaký čistič ve formátu PDF zdarma! Najděte svůj návod KHP 4 - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KHP 4 značky Kärcher.

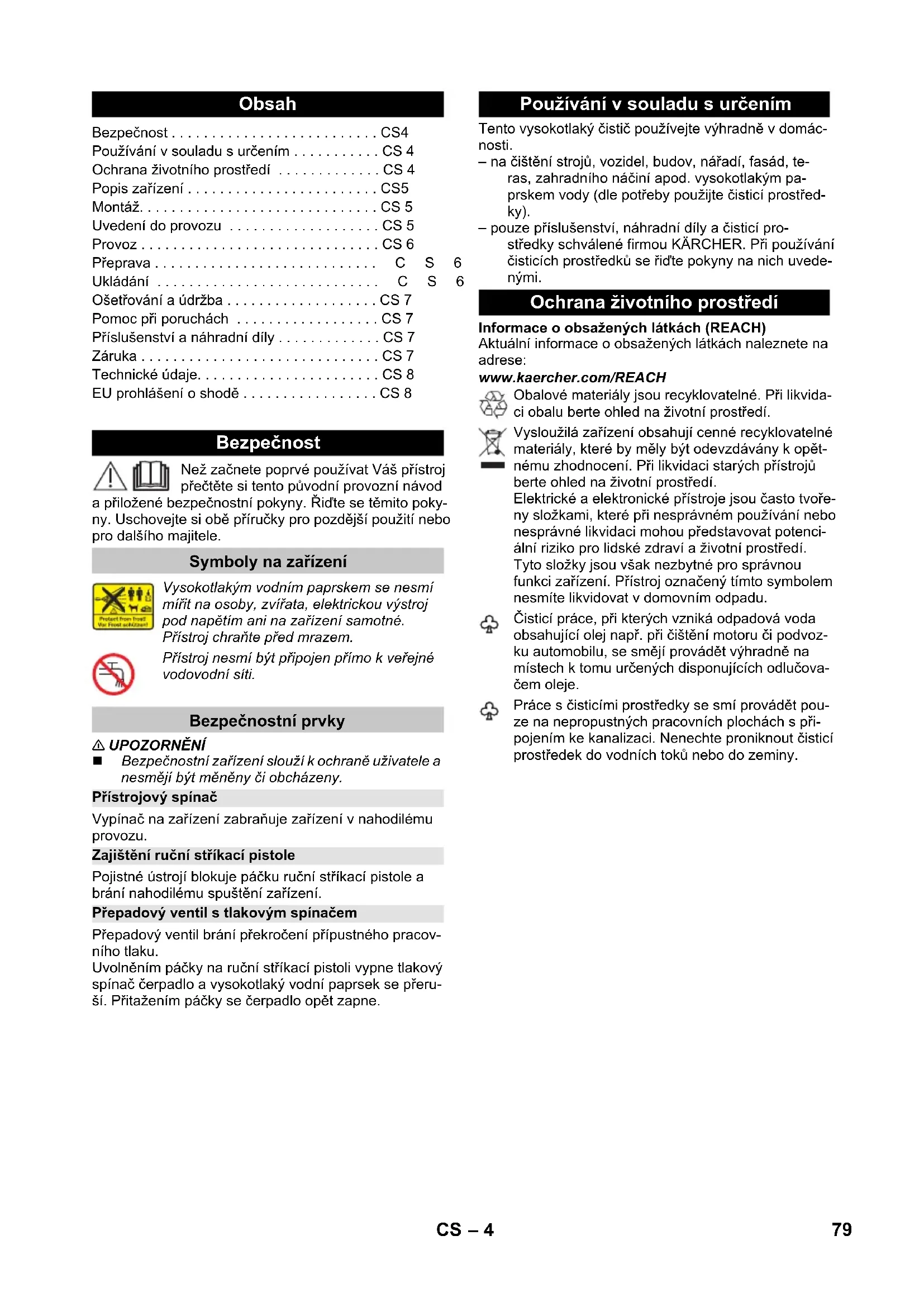

NÁVOD K OBSLUZE KHP 4 Kärcher
Používání v souladu s určením . . . . . . . . . . CS 4
Ochrana životního prostředí ..... CS 4
Popis zařízení CS5
Montáž. CS 5
Uvedení do provozu CS 5
Provoz CS 6
Přeprava C S 6
Ukládání C S 6
Ošetřování a údržba . . . . . . . . . . . . . . . . . . . . . . . . CS 7
Pomoc při poruchách ...... CS 7
Příslušenství a náhradní díly . . . . . . . . . . . . CS 7
Záruka CS 7
Technické údaje. CS 8
EU prohlášení o shodě . . . . . . . . . . . . . . . . . . . CS 8
Bezpečnost
Než začnete poprvé používat Váš přístroj přečtěte si tento původní provozní návod
a přiložené bezpečnostní pokyny. Řidte se těmito pokyny. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele.
Symboly na zařízení
Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné. Přístroj chraňte před mrazem.
Přístroj nesmí být připojen přímo k veřejné vodovodní síti.
Bezpečnostní prvky
⚠ UPOZORNĚNÍ
Bezpečnostní zařízení slouží k ochraně uživatele a nesmějí být měněny či obcházeny.
Přístrojový spínač
Vypínač na zařízení zabraňuje zařízení v nahodilému provozu.
Zajištění ruční stříkací pistole
Pojistné ústrojí blokuje páčku ruční stříkací pistole a brání nahodilému spuštění zařízení.
Přepadový ventil s tlakovým spínačem
Přepadový ventil brání překročení přípustného pracovního tlaku.
Uvolněním páčky na ruční stříkací pistoli vypne tlakový spínač čerpadlo a vysokotlaký vodní paprsek se přeruší. Přitažením páčky se čerpadlo opět zapne.
Používání v souladu s určením
Tento vysokotlaký čistič používejte výhradně v domácnosti.
– na čištění strojů, vozidel, budov, nářadí, fasád, teras, zahradního náčiní apod. vysokotlakým paprskem vody (dle potřeby použijte čisticí prostředky).
– pouze příslušenství, náhradní díly a čisticí prostředky schválené firmou KÄRCHER. Při používání čisticích prostředků se řídte pokyny na nich uvedenými.
Ochrana životního prostředí
Informace o obsažených látkách (REACH)
Aktuální informace o obsažených látkách naleznete na adrese:
Obalové materiály jsou recyklovatelné. Při likvidaci obalu berte ohled na životní prostředí.
Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětnému zhodnocení. Při likvidaci starých přístrojů berte ohled na životní prostředí.
Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí.
Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu.
Čisticí práce, při kterých vzniká odpadová voda obsahující olej např. při čištění motoru či podvozku automobilu, se smějí provádět výhradně na místech k tomu určených disponujících odlučovačem oleje.
Práce s čisticími prostředky se smí provádět pouze na nepropustných pracovních plochách s připojením ke kanalizaci. Nenechte proniknout čisticí prostředek do vodních toků nebo do zeminy.
Popis zařízení
Objem dodávky přístroje (v závislosti na modelu) je vyobrazen na obalu. Tento návod k použití popisuje veškeré možné volitelné příslušenství.
llustrace viz stránka 2
1 Spojovací element pro přívod vody
2 Vodní přípojka s integrovaným sítkem
3 Vypínač na přístroji "0/OFF" / "I/ON"
4 Vysokotlaká hadice
5 Buben na vysokotlaké hadice
6 Uložení pro ruční stříkací pistoli
7 Přepravní držadlo
8 Ruční klika na hadicový buben
9 Sít' pro přihrádku na příslušenství
10 Sítové napájecí vedení se zástrčkou
11 Zásobník na čisticí prostředek
12 Přepravní kolo
13 Ruční stříkací pistole
14 Zajištění ruční stříkací pistole
15 Tlačítko k oddělení vysokotlaké hadice od ruční stříkací pistole
16 Vysokotlaká trubka s frézou na nečistoty Pro těžká znečištění
17 Používejte ocelovou trubku s regulací tlaku (Vario Power)
Pro obvyklé čištění
Pracovní tlak lze plynule zvyšovat od „SOFT“ do „HARD“. Pro přestavení pracovního tlaku uvolněte páčku vysokotlaké pistole a pracovní nástavec otočte do požadované polohy.
Hodí se pro práci s čisticími prostředky.
Navíc je potřeba
Tkaninou vyztužená hadice se standardní přípoj-kou.
– minimální průměr 1/2 palce (13 mm)
– minimální délka 7,5 m
Montáž
Před uvedením do provozu namontujte díly volně přiložené k zařízení.
Ilustrace viz stránka 3
Illustrace A
→ Zatlačte kola do úchytů.
→ Zajistěte kola pomocí přiložených zátek. Dbejte na směr umístění zátky!
Illustrace B
→ Nasadte přepravní rukojeť a přišroubujte ji.
Illustrace C
→ Připojovací kolík krátké vysokotlaké hadice zatlačte do mosazného úchytu, a zajistěte pomocí svorky.
Upozornění: Dbejte na správné seřízení připojo-vací matice.
Prověřte bezpečné spojení tahem za vysokotlakou hadici.
Illustrace D
→ Nasadte uložení pro ruční stříkací pistoli.
Ilustrace E
→ Spojku našroubujte na vodovodní přípojku zařízení.
Illustrace F
→ Zasuňte vysokotlakou hadici do ruční stříkací pistole tak, aby slyšitelně zaskočila.
Upozornění: Dbejte na správné seřízení připojovací matice.
→ Prověřte bezpečné spojení tahem za vysokotlakou hadici.
Uvedení do provozu
→ Přístroj postavte na rovné ploše.
→ Zapojte síťovou zástrčku do zásuvky.
Přívod vody
Hodnoty připojení viz typový štítek, resp. Technické údaje.
Dbejte pokynů příslušné místní organizace zajištující zásobování vodou.
POZOR
Nečistoty ve vodě mohou poškodit vysokotlaké čerpadlo a příslušenství. Na ochranu doporučujeme použití vodního filtru KÄRCHER (zvláštní příslušenství, obj. číslo 4.730-059).
Illustrace G
→ Nasad'te hadici přívodu vody na spojku u vodovodní přípojky.
→ Vodní hadici připojte k vodovodní síti.
→ Zcela otevřete vodovodní kohoutek.
Provoz
POZOR
Chod nasucho po dobu delší než 2 minuty vede k poškození vysokotlakého čerpadla. Pokud přístroj během 2 minut nevytvoří tlak, vypněte jej a postupujte podle pokynů v kapitole „Nápověda při poruchách“.
Provoz s vysokým tlakem
⚠ UPOZORNĚNÍ
Při čištění lakovaných povrchů dodržujte minimální vzdálenost 30 cm, abyste zabránili poškození plochy.
POZOR
Nečistěte pneumatiky, lak nebo citlivé povrchy jako dřevo pomocí frézy na nečistoty, hrozí poškození.
→ Vysokotlakou hadici odviňte zcela z hadicového bubnu. Přidržujte na přepravní rukojeti.
Illustrace H
→ Stříkací trubku nasadte na stříkací pistoli a otočením o 90° ji zajistěte.
→ Zapněte přístroj "I/ON".
→ Odjistěte páčku na stříkací pistoli.
→ Zatáhněte za páčku, zařízení se zapne.
Upozornění: Jestliže se páčka znovu uvolní, zařízení se znovu vypne. Vysoký tlak zůstává v systému zachován.
Provoz s použitím čisticího prostředku
Upozornění: Čisticí prostředek lze přidávat pouze při nízkém tlaku.
⚠ NEBEZPEČÍ
Používáte-li čisticí prostředky musíte dodržovat bezpečnostní list výrobce čisticího prostředku, zejména upozornění na osobním ochranném vybavení.
Illustrace I
→ Naplňte zásobník na čisticí prostředek roztokem čisticího prostředku (říd'te se pokyny k dávkování na nádobě s čisticím prostředkem).
→ Zásobník na čisticí prostředek uzavřete víkem.
→ Používejte ocelovou trubku s regulací tlaku (Vario Power).
→ Stříkací trubku natočte do polohy „Mix“.
Upozornění: Tímto způsobem se roztok čisticího prostředku za provozu přimíchává k vodnímu paprsku.
Doporučovaná metoda čištění
→ Čisticí prostředek úsporně nastříkejte na suchý povrch a nechte působit (ne však zaschnout).
→ Uvolněnou nečistotu opláchněte paprskem vysokého tlaku.
Přerušení provozu
→ Uvolněte stisk páčky na stříkací pistoli.
→ Zajistěte páčku stříkací pistole.
→ Ruční stříkací pistoli zasuňte do uložení pro ruční stříkací pistoli.
→ Při delších přestávkách v práci (přes 5 minut) přístroj ještě vypněte vypínačem „0/OFF“.
Ukončení provozu
⚠ UPOZORNĚNÍ
Vysokotlakou hadici odpojujte od ruční stříkací pistole nebo od zařízení pouze, pokud v systému není tlak.
→ Po práci s čisticím prostředkem: Nechte přístroj na dobu 1 minuty zapnutý, aby mohlo dojít k vypláchnutí.
→ Uvolněte stisk páčky na stříkací pistoli.
→ Zařízení vypněte „0/OFF“.
→ Vytáhněte zástrčku ze sítě.
→ Zavřete vodovodní kohoutek.
→ Stiskněte páčku na stříkací pistoli za účelem odstranění zbylého tlaku ze systému.
→ Zajistěte páčku stříkací pistole.
→ Odpojte zařízení od přívodu vody.
Přeprava
⚠ UPOZORNĚNÍ
Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.
Ruční přeprava
→ Přístroj tahejte za přepravní úchyt.
Přeprava ve vozidle
→ Zásobník na čisticí prostředek vyprázdněte.
→ Zajistěte přístroj proti sklouznutí a převrácení.
Ukládání
⚠ UPOZORNĚNÍ
Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.
Uložení prístroje
Před dlouhodobým uskladněním, např. v zimě navíc do-držujte pokyny v kapitole Péče.
→ Přístroj odstavte na rovné ploše.
→ Stiskněte tlačítko pro odpojení na ruční stříkací pistoli a odpojte vysokotlakou hadici od ruční stříkací pistole.
→ Kliku otáčejte proti směru hodinových ručiček a vysokotlakou hadici zcela naviňte na buben pro hadice.
→ Ruční stříkací pistoli zasuňte do uložení pro ruční stříkací pistoli.
→ Sít'ové napájecí vedení a ostatní příslušenství uložte na zařízení.
Ochrana proti zamrznutí
POZOR
Ne zcela vyprázdněné přístroje a příslušenství mohou být znehodnoceny mrazem. Žcela vyprazdňuje přístroj a příslušenství a chraňte je před mrazem.
Aby nedošlo ke škodám:
→ Odpojte zařízení od přívodu vody.
→ Rozpojte vysokotlakou stříkací trubku a stříkací pistoli.
→ Přístroj zapněte nastavením hlavního spínače (1/ON = I/ZAP) a páčku na pistoli držte stisknutou, dokud voda nepřestane vytékat (cca 1 minutu).
→ Vypněte přístroj.
→ Zařízení s úplným příslušenstvím ukládejte na místo chráněné před mrazem.
Ošetřování a údržba
⚠ NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem.
■ Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku.
Vyčistěte síto na přívodu vody
Pravidelně čistěte síto v přípojce vody.
→ Odmontujte spojku z vodovodní přípojky.
Illustrace J
POZOR
Síto nesmí být poškozeno.
→ Vytáhněte síto pomocí plochých kleští.
→ Vyčistěte síto pod tekoucí vodou.
→ Síto opět nasad'te do vodovodní přípojky.
Vyčistěte filtr na čisticí prostředek
Před uskladněním na delší dobu, např. na zimu:
→ Sejměte filtr ze sací hadice na čisticí prostředky a opláchněte jej pod tekoucí vodou.
Pomoc při poruchách
Drobné poruchy můžete odstranit sami s pomocí následujících údajů.
V případě nejistoty se laskavě obraťte na autorizovaný zákaznický servis.
⚠ NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem.
→ Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku.
Přístroj neběží
→ Zatáhněte za páčku stříkací pistole, zařízení se zapne.
→ Zkontrolujte, zda napětí uvedené na typovém štítku přístroje souhlasí s napětím zdroje elektrického proudu.
→ Zkontrolujte, zda není síťové napájecí vedení poškozeno.
Zařízení nelze natlakovat
→ Zkontrolujte nastavení stříkací trubky.
→ Zkontrolujte, zda je u přívodu vody dostatečný průtok.
→ Síto ve vodní přípojce vyjměte plochými kleštěmi a vyčistěte je pod tekoucí vodou.
→ Před uvedením do provozu přístroj odvzdušněte. Přístroj zapněte bez nasazené rozprašovací trubky a nechte jej běžet (max. 2 minuty), dokud z pistole nezačne vytékat voda bez vzduchových bublinek. Přístroj vypněte a namontujte rozprašovací trubku.
Silné kolísání tlaku
→ Vyčistěte vysokotlakou trysku: Odstraňte jehlou nečistoty z otvoru trysky a zpředu ji propláchněte vodou.
→ Zkontrolujte množství přiváděné vody.
Zařízení je netěsné
→ Mírná netěsnost zařízení je podmíněna technicky. Při značné netěsnosti je třeba řešením pověřit autorizovaný zákaznický servis.
Čisticí prostředek není nasáván
→ Používejte ocelovou trubku s regulací tlaku (Vario Power).
Stříkací trubku natočte do polohy „Mix“.
→ Filtr očistěte na sací hadici čisticího prostředku.
Příslušenství a náhradní díly
Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje.
Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.
Záruka
V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.
Adresy najdete zde:
| Připojení elektrického proudu | |
| Napětí 220-240 | V1~50-60 Hz |
| Příkon 1,7 kW | |
| Stupeň krytí IP X5 | |
| Třída krytí II | ☐ |
| Sítová pojistka (pomalá) 10 A | |
| Přívod vody | |
| Přívodní tlak (max.) 1,2 MPa | |
| Teplota přívodu (max.) 40 °C | |
| Přiváděné množství (min.) 8 l/min | |
| Výkonové parametry | |
| Pracovní tlak 10 MPa | |
| Max. přípustný tlak 13 MPa | |
| Čerpané množství vody 5,5 l/min | |
| Maximální výkon čerpadla 7,0 l/min | |
| Čerpané množství čisticího prostředku | 0,3 l/min |
| Síla zpětného nárazu vysokotlaké pistole | 13 N |
| Rozměry a hmotnost | |
| Délka 333 mm | |
| Šířka | 405 mm |
| Výška | 870 mm |
| Hmotnost přístroje připraveného k provozu s příslušenstvím | 9,1 kg |
| Zjištěné hodnoty dle EN 60335-2-79 | |
| Hodnota vibrace ruka-paže | <2,5 m/s ^2 |
| Kolísavost K | 0,7 m/s ^2 |
| Hladina akustického tlaku L _pA | 73 dB(A) |
| Kolísavost K _pA | 3 dB(A) |
| Hladina akustického výkonu L _WA + Kolísavost K _WA | 89 dB(A) |
Technické změny jsou vyhrazeny.
EU prohlášení o shodě
Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.
Výrobek: Vysokotlaký čistič
Typ: KHP 4
Příslušné směrnice EU:
2000/14/ES
2014/30/EU
Použité harmonizační normy
EN 50581
EN 55014-1:2017
EN 55014-2: 2015
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
Použitý postup posuzování shody:
2000/14/ES: Příloha V
Hladinu akustického dB(A)
Namerenou: 87
Garantovanou: 89
Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.
Zplnomocněná osoba pro sestavení dokumentace: S. Reiser
Alfred Kärcher SE & Co. KG
Tento vysokotlakový čistič používajte výhradne na práce v domácnosti.
5 Vysokotlakový hadicový bubon
8 Ručná kluka bubna hadice
11 Nádrž čistiaceho prostriedku
→ Zabezpečte kolieska priloženou zátkou. Dajte pozor na nastavenie zátky!
Obrázok B
→ Nasad'te a naskrutkujte prepravný držiak.
Obrázok C
Potiahnutím za vysokotlakovú hadicu skontrolujte bezpečné spojenie.
Obrázok D
→ Potiahnutím za vysokotlakovú hadicu skontrolujte bezpečné spojenie.
Rešpektujte platné predpisy vodárenského podniku.
POZOR
Pri čistení lakovaných povrchov dodržiavajte vzdialenost' striekania najmenej 30 cm, aby ste zabránili poškodeniu.
POZOR
Automobilové pneumatiky, lak alebo citlivé plochy, napr. drevo nečistite s frézkou na blato. Vzniká nebezpečenstvo poškodenia.
→ Vysokotlakovú hadicu úplne odviňte z bubna hadice. Pritom sa pridržujte prepravnej rukoväte.
Obrázok H
→ Na ručnú striekaciu pištol' nasad'te požadovanú trysku a upevnite otočením o 90°.
→ Zapnite zariadenie „I/ZAP“.
→ Uvol'nite páku ručnej striekacej pištole.
→ Potiahnutím páky sa zariadenie zapne.
Aby ste zabránili vzniku škôd:
Starostlivost' a údržba
⚠ NEBEZPEČENSTVO
Nebezpečenstvo úderu elektrickým prúdom.
Vyčistite filter na čistiace prostriedky
Pred dlhším skladovaním, napr. v zime:
→ Vytiahnite filter zo sacej hadice na čistiaci prostriedok a umyte ho pod tečúcou vodou.
Pomoc pri poruchách
Nebezpečenstvo úderu elektrickým prúdom.
Výrobok: Vysokotlakový čistič
Typ: KHP 4
Úroveň akustického výkonu dB(A)
Nameraná: 87
Zaručovaná: 89
