NÁVOD K OBSLUZE GAF-E 20 Li OA Gardol

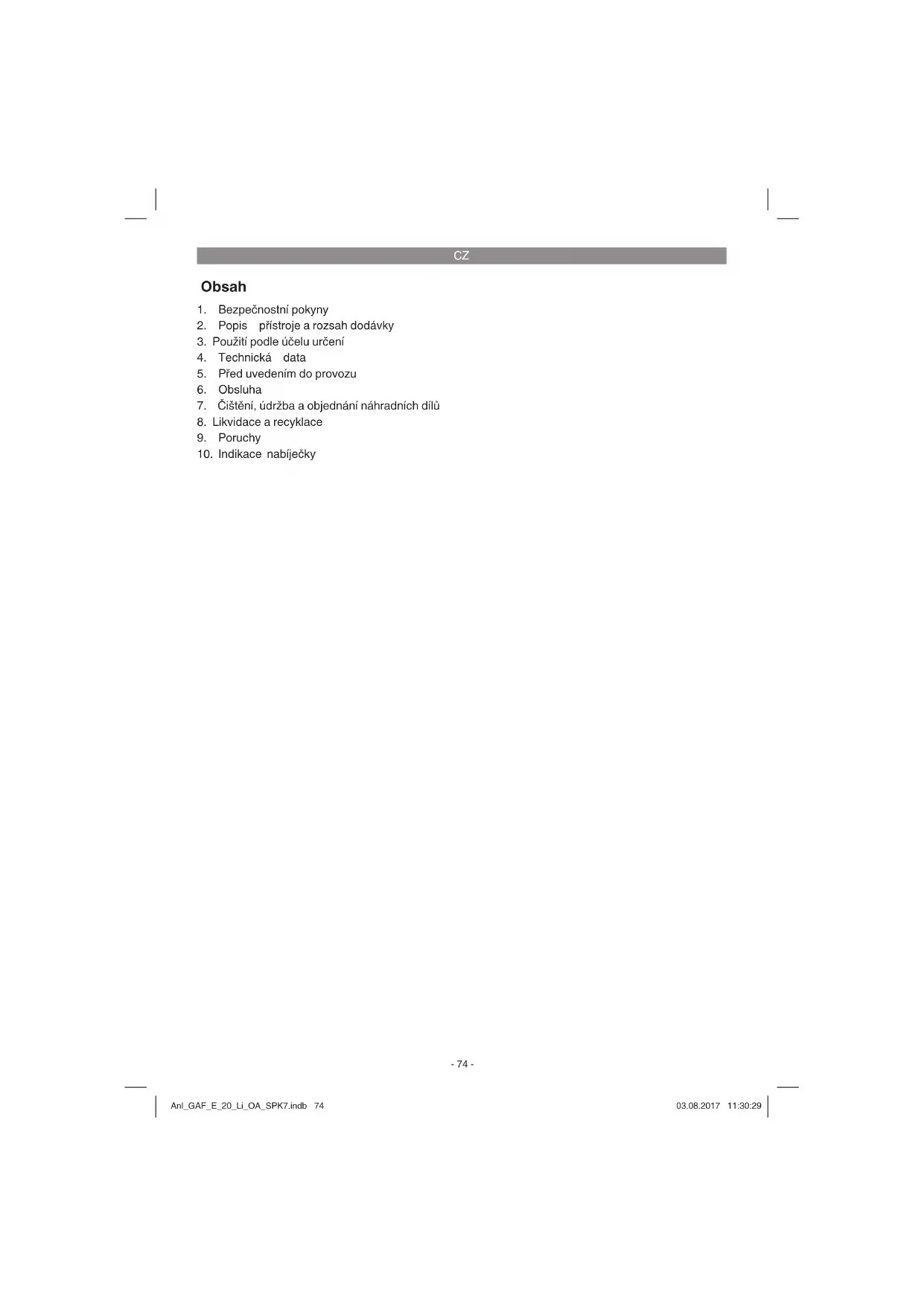

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

5. Před uvedením do provozu

7. Čištění, údržba a objednání náhradních dílů

10. Indikace nabíječky

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Vysvětlení informačního štítku na přístroji (viz obr. 12) 1: Varování! 2: Noste ochranu zraku a sluchu! 3: D Chraňte před vlhkostí! 4: Před uvedením do provozu si přečtěte návod k použití! 5: Nedovolte třetím osobám pohybovat se v rizi- kové oblasti! 6: Nástroj dobíhá!

7. Rotující díly! Nepřibližujte ruce a nohy ke

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1 Blokování zapnutí 2 Za-/vypínač 3 Upevňovací uzávěr pro otočení rukojeti 4 přídavná rukojeť 5 Nastavení výšky 6 Ochranný kryt 7 Vodicí kolečko 8 Nylonový kartáč 9 Drátěný kartáč 10 Čep 11 Rozvidlený klíč 12 Matice 13 Šrouby pro ochranný kryt

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

3. Použití podle účelu určení

Přístroj je určen k odstraňování plevele ze spár a mezer mezi dlážděním a kamennými / betono- vými deskami. Není určen k použití na citlivých površích (např. na dlaždičkách). Za přístroje pro soukromé zahrady u domů a chat jsou považovány ty, které se nepoužívají ve veřejných zařízeních, parcích, sportovištích, jako též v zemědělství a lesnictví. Dodržování výrobcem přiloženého návodu k obsluze je předpokladem pro řádné používání přístroje. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Anl_GAF_E_20_Li_OA_SPK7.indb 75Anl_GAF_E_20_Li_OA_SPK7.indb 75 03.08.2017 11:30:2903.08.2017 11:30:29CZ

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Průměr kartáče max. .............................. 100 mm Třída ochrany .....................................................III Hladina akustického výkonu L

• Hmotnost p. 1
• ,85 kg Hladina akustického tlaku u ucha obsluhující osoby p. 64
• dB (A) Nejistota K p. 3
• dB Pozor! Přístroj se dodává bez akumulátorů a bez nabíječky a smí se používat pouze s Li-Ion aku- mulátory série Powe-X-Change! Power-X-Change 20 V, 1,5 Ah p. 5
• Li-Ion článků 20 V, 3,0 Ah p. 10
• Li-Ion článků 20 V, 4,0 Ah p. 10
• Li-Ion článků Li-Ion akumulátory série Power-X-Change se smějí nabíjet pouze pomocí nabíječky Power-X- Charger. Nabíječka Síťové napětí p. 200
• –250 V ~ 50–60 Hz Výstup Jmenovité napětí p. 21
• V d. c. Jmenovitý proud 000 mA Hluk stroje může přesáhnout 85 dB(A). V takovém případě je nutné při obsluze používat protihlukové ochranné pomůcky. Hluk byl měřen podle prEN ISO 10518. Hodnota vysílaných vibrací na rukojeti byla změřena podle prEN ISO 10518. Pozor! Hodnota vibrací se podle oblasti použití elek- trického přístroje mění a ve výjimečných případech se může pohybovat nad udanou hod- notou. Omezte tvorbu hluku a vibrace na minimum! p. 3

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Noste rukavice. Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Přístroj se dodává bez akumulátorů a bez nabíječky

5.1 Montáž (obr. 3–6b)

Sestavte horní a dolní díl krytu (obr. 3). Vodicí kolečko (obr. 4 / pol. 7) zasuňte do vedení v krytu (obr. 4 / pol. A). Přitom dbát na slyšitelné zacvaknutí! Ochranný kryt (obr. 5 / pol. 6) nasaďte tak, jak je znázorněno na obr. 5 a upevněte ho pomocí 2 šroubů (obr. 5 / pol. 13). Kartáč (obr. 6a / pol. A) nasuňte na pohonnou osu (obr. 6a / pol. B). Při tom dbejte na přesné zapadnutí na určené místo (obr. 6a / pol. C). Při upevnění kartáče musí být hřídel zafi xována. Čep (obr. 2 / pol. 10) zasuňte do mezery v hřídeli (obr. 6b) a podržte ho jednou rukou. Pomocí rozvidle- ného klíče (obr. 2 / pol. 11) pevně utáhněte matici Anl_GAF_E_20_Li_OA_SPK7.indb 76Anl_GAF_E_20_Li_OA_SPK7.indb 76 03.08.2017 11:30:2903.08.2017 11:30:29CZ

(obr. 6b / pol. 12). Pozor! Čep poté z hřídele opět vyjměte. Při demontáži a výměně kartáčů postupujte v ob- ráceném sledu.

5.2 Přestavení výšky (obr. 7)

Uvolněte převlečnou matici (pol. 5), aby se násadou strunové sekačky dalo volně pohy- bovat směrem dovnitř a ven. Nyní nastavte požadovanou pracovní výšku (obr. 9) a tělo sekačky zafi xujte v této pozici opětovným utažením převlečné matice.

5.3 Přestavení přídavné rukojeti (obr. 8)

Uvolněte upevňovací uzávěr (pol. 3) přídavné rukojeti natolik, aby se dala bez většího od- poru posunovat dopředu a dozadu. Nastavte požadovanou polohu a opět pevně přišroubujte upevňovací uzávěr.

5.4 Montáž přídavné rukojeti (obr. 9/10)

Stiskněte západkové tlačítko akumulátoru tak, jak je znázorněno na obrázku 9, a zasuňte akumu- látor do k tomu určeného otvoru. Jakmile je aku- mulátor v poloze, která je zobrazena na obrázku 10, dbejte na zacvaknutí západkového tlačítka! Demontáž akumulátoru se provádí v opačném sledu.

5.5 Nabíjení akumulátoru (obr. 11)

1. Vyjměte akumulátor z přístroje. Stiskněte zá-

2. Porovnejte, zda souhlasí síťové napětí uve-

dené na typovém štítku se síťovým napětím, které je k dispozici. Zastrčte síťovou zástrčku nabíječky (14) do zásuvky. Zelená LED začne blikat.

významy LED indikací na nabíječce. Během nabíjení se může akumulátor trochu zahřívat. To je ovšem normální. Pokud není možné akumulátor nabít, zkontrolujte,

zda je v zásuvce síťové napětí,

zda se kontakty akumulátoru bez problémů dotýkají nabíjecích kontaktů. Pokud stále není možné akumulátor nabít, prosí- me vás, abyste

a akumulátorový článek poslali na adresu našeho zákaznického servisu. V zájmu dlouhé životnosti akumulátoru bys- te měli vždy dbát na jeho včasné nabití. To je každopádně nutné, pokud zjistíte, že výkon sekačky klesá. Akumulátorový článek nikdy kompletně nevybíjejte. Toto vede k defektu aku- mulátoru!

5.6 Indikace kapacity akumulátorů (obr. 11b)

Stiskněte spínač indikace kapacity akumulátoru (pol. A). Indikace kapacity akumulátoru (pol. B) signalizuje stav nabití akumulátoru pomocí 3 LED. Všechny 3 LED svítí: Akumulátor je plně nabitý. 2 nebo 1 LED svítí: Akumulátor disponuje dostatečným zbytkovým nabitím. 1 LED bliká: Akumulátor je prázdný, akumulátor znovu nabijte. Všechny LED blikají: Akumulátor byl hluboce vybit a je defektní. Defekt- ní akumulátor se již nesmí používat a nabíjet!

Abyste dosáhli co nejvyššího výkonu vašeho čističe spár, měli byste postupovat podle následu- jících pokynů:

Nepoužívejte čistič spár bez ochranného zařízení.

Pro zapnutí čističe spár stlačte blokovací knoflík spouštění (obr. 2 / pol. 1) a za-/vypínač (obr. 2 / pol. 2).

Pro vypnutí čističe spár opět pusťte za-/ vypínač (obr. 2 / pol. 2). V rozsahu dodávky se nacházejí vždy jeden ocelový kartáč (obr. 2 / pol. 9) a jeden nylonový kartáč (obr. 2 / pol. 8). Pro odolné povrchy a houževnatou vegetaci je vhodný drátěný kartáč. Pro mírný porost vegetace nebo povrchy, které jsou pro drátěný kartáč příliš citlivé, používejte nylonový kartáč. Pozor! Před používáním proveďte krátký zkušební provoz, při němž si ověřte případné účinky na povrchy dláždění a betonových / kamenných desek. Přístroj nepoužívejte na citlivé plochy, např. na dlaždičky. Anl_GAF_E_20_Li_OA_SPK7.indb 77Anl_GAF_E_20_Li_OA_SPK7.indb 77 03.08.2017 11:30:2903.08.2017 11:30:29CZ

Pozor! Kartáče používejte jen tehdy, jsou-li v bezvadném stavu! Opotřebované nebo poškozené kartáče ihned vyměňte. Přístroj vždy držte oběma rukama. Přístroj veďte podél spáry / mezery rychlostí chůze. Abyste dosáhli stejnoměrného účinku, dbejte na stejnoměrnou rychlost. V případě potřeby proveďte čištění mezery / spáry několikrát.

7. Čištění, údržba a objednání

náhradních dílů Před odstavením a čištěním strunovou sekačku vypněte a vyjměte z ní akumulátor.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Nánosy na ochranném krytu odstraňte po- mocí kartáče.

POZOR! Před výměnou bezpodmínečně vyjměte akumulátor!

Pro odstranění nože zasuňte nůž dovnitř a vyjměte ho větším otvorem tak, jak je znázorněno na obrázku 22.

Montáž nového nože se provádí obráceným postupem. Dbejte na správné zacvaknutí tak, jak je znázorněno na obrázku 7.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

7.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info Náhradní ocelový kartáč: Art. č.: 34.241.00 Náhradní nylonový kartáč: Art. č.: 34.241.10

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Přístroj nefunguje: Zkontrolujte stav nabití akumulátoru a funkčnost přístroje. Pokud přístroj i přes existující napětí ne- funguje, zašlete ho prosím na uvedenou adresu zákaznického servisu. Anl_GAF_E_20_Li_OA_SPK7.indb 78Anl_GAF_E_20_Li_OA_SPK7.indb 78 03.08.2017 11:30:2903.08.2017 11:30:29CZ

10. Indikace nabíječky

Stav indikace Význam a opatření Červená LED Zelená LED Vyp Bliká Provozní pohotovost Nabíječka je připojena na síť a připravena k provozu, akumulátor není v nabíječce. Zap Vyp Nabíjení Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Vyp zap Akumulátor je z 85% nabitý a připravený k provozu. (Doba nabíjení 1,5 Ah akumulátor: 30 min) (Doba nabíjení 3,0 Ah akumulátor: 60 min) (Doba nabíjení 4,0 Ah akumulátor: 80 min) Poté se nabíjení přepne na šetrné nabíjení až do úplného nabití. (Doba nabíjení celkem 1,5 Ah akumulátor: cca 40 min) (Doba nabíjení celkem 3,0 Ah akumulátor: cca 75 min) (Doba nabíjení celkem 4,0 Ah akumulátor: cca 100 min) Opatření: Odeberte akumulátor z nabíječky. Odpojte nabíječku ze sítě. Bliká Vyp Přizpůsobené nabíjení Nabíječka se nachází v režimu šetrného nabíjení. Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a potřebuje více než 1 hod. To může mít následující příčiny: - Akumulátor nebyl dlouhou dobu nabíjen nebo se pokračovalo ve vy- bíjení vybitého akumulátoru (hluboké vybití) - Teplota akumulátoru neleží v ideálním rozsahu mezi 10 °C a 45 °C. Opatření: Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále nabíjen. Bliká Bliká Chyba Nabíjení již není možné. Akumulátor je defektní. Opatření: Defektní akumulátor se již nesmí nabíjet. Odeberte akumulátor z nabíječky Zap Zap Porucha teploty Akumulátor je příliš horký (např. p římé sluneční záření) nebo příliš stu- dený (pod 0 °C) Opatření: Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20 °C). Anl_GAF_E_20_Li_OA_SPK7.indb 79Anl_GAF_E_20_Li_OA_SPK7.indb 79 03.08.2017 11:30:3003.08.2017 11:30:30CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_GAF_E_20_Li_OA_SPK7.indb 80Anl_GAF_E_20_Li_OA_SPK7.indb 80 03.08.2017 11:30:3003.08.2017 11:30:30CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Akumulátor Spotřební materiál/spotřební díly* Drátěný kartáč, Nylonový kartáč Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_GAF_E_20_Li_OA_SPK7.indb 81Anl_GAF_E_20_Li_OA_SPK7.indb 81 03.08.2017 11:30:3003.08.2017 11:30:30CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 84 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_GAF_E_20_Li_OA_SPK7.indb 82Anl_GAF_E_20_Li_OA_SPK7.indb 82 03.08.2017 11:30:3003.08.2017 11:30:30SK
