| Produkttype | Trådløs fugerenser |
| Merke | Gardol |
| Modell | GAF-E 20 Li OA |
| Strømforsyning | Li-Ion batteri 20 V (Power-X-Change) |
| Rotasjonshastighet | 1200 o/min |
| Maks. børstediameter | 100 mm |
| Lydtrykknivå (ved øret) | 64 dB(A) |
| Lydeffektnivå | 77 dB(A) |
| Vibrasjon (totalverdi) | ≤ 2,5 m/s² |
| Vekt | 1,85 kg |
| Beskyttelsesklasse | III |
| Medfølgende børstetyper | Nylon og stål |
| Høydejustering | Ja, med koblingsmutter |
| Justerbart ekstra håndtak | Ja |
| Garanti | 84 måneder (7 år) |
| Leveringsinnhold | Renser, nylonbørste, stålbørste, gaffelnøkkel, bolt, mutter, bruksanvisning, sikkerhetsinstruksjoner |
| Slitedeler | Batteri, børster |
| Bruksområder | Fuger mellom brostein og plater (ikke anbefalt på fliser) |
| Sikkerhet | Startsperre, beskyttelsesdeksel |
Ofte stilte spørsmål - GAF-E 20 Li OA Gardol
Brukerspørsmål om GAF-E 20 Li OA Gardol
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Støvsuger i PDF-format gratis! Finn veiledningen din GAF-E 20 Li OA - Gardol og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GAF-E 20 Li OA av merket Gardol.
BRUKSANVISNING GAF-E 20 Li OA Gardol
12 Møtrik
13 Skruer til beskyttelseskappe
2.2 Leveringsomfang
3. Formålsbestemt anvendelse
Børstediameter maks. .... 100 mm
Beskyttelsesklasse ....III
Lydeff ektniveau LWA....77 dB
Lydtryksniveau L _DA ......57 dB
Usikkerhed K 3 dB
Vibration ....≤ 2,5 m/s ^2
7. Rengøring, vedligeholdelse og reservedelsbestilling
8. Bortskaff else og genanvendelse
Recycling-alternativ til tilbagesendelse:
2. Tækislýsing og innihald

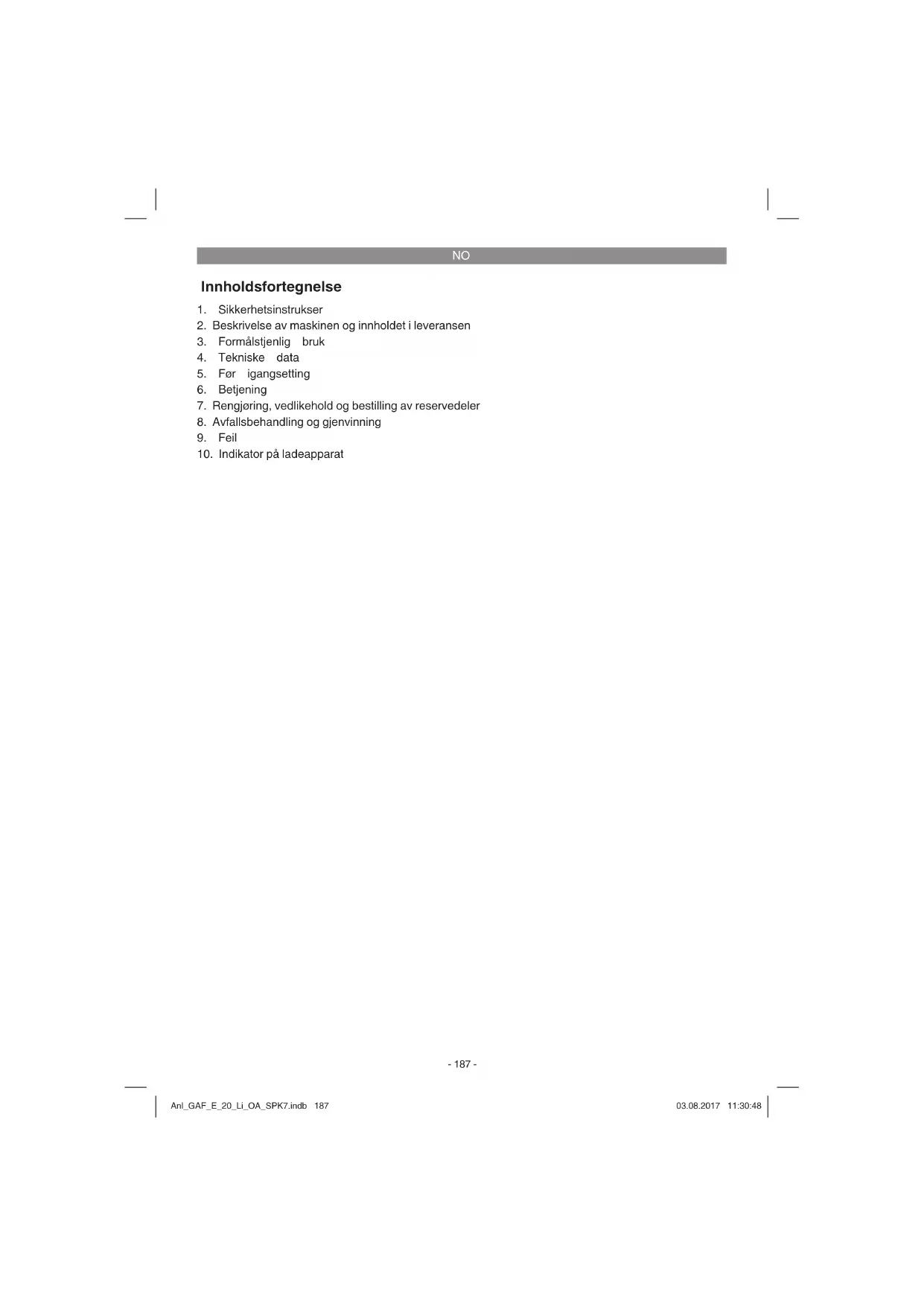

- Sikkerhetsinstrukser
- Beskrivelse av maskinen og innholdet i leveransen
- Formålstjenlig bruk
- Tekniske data
- Før igangsetting
- Betjening
- Rengjøring, vedlikehold og bestilling av reservedeler
- Avfallsbehandling og gjenvinning
- Feil
- Indikator på ladeapparat
NO
Fare!
Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.
1. Sikkerhetsinstrukser
Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.
1: Advarsel!
2: Bruk øye- og hørselsvern!
3: Skal ikke utsettes for fuktighet!
4: Les bruksanvisningen før du tar maskinen i bruk!
5: Hold andre personer borte fra faresonen!
6: Verktøyet fortsetter å rotere en stund etter at maskinen er slått av!
7. Roterende deler! Hold hendene og føttene på avstand fra børsten.
2. Beskrivelse av maskinen og innholdet i leveransen
2.1 Beskrivelse av maskinen (fi gur 1/2)
1 Startsperre
2 PÅ/AV-bryter
3 Lås for dreiing av håndtaket
4 Støttehåndtak
5 Høydejustering
6 Beskyttelseshette
7 Ledehjul
8 Nylonbørste
9 Stålbørste
10 Bolt
11 Fastnøkkel
12 Mutter
13 Skruer for beskyttelseshette
2.2 Inkludert i leveransen
Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.
- Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
- Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
• Kontroller at leveringen er komplett. - Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
- Oppbevar om mulig emballasjen til garantitiden er utløpt.
Fare!
Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!
- Fugerenser
• Oversettelse av original bruksanvisning
• Sikkerhetsinstrukser
3. Formålstjenlig bruk
Maskinen er beregnet på å brukes til fjerning av ugress fra fugene mellom brosteiner og plater. Den er ikke beregnet på å brukes på ømfi ntlige overflater som f.eks. fliser.
Med maskiner til bruk i private hus og hager me- ner man maskiner som ikke brukes i off entlige an- legg, parker, indrettsanlegg, på off entlige veier og innen land- og skogbruk. En forskriftsmessig bruk av maskinen forutsetter at den bruksanvisningen som produsenten har lagt ved, blir fulgt.
NO
Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.
4. Tekniske data
Turtall n_0 1200 min ^-1
Børstediameter, maks. .... 100 mm
Sikkerhetsklasse ....III
Lydeff ektnivå L _WA ....77dB
Lydtrykknivå L _nA ......57 dB
Usikkerhet K 3 dB
Vibrasjon....≤ 2,5 m/s²
Usikkerhet K 1,5 m/s²
Vekt....1,85kg
Lydtrykknivå på brukerens øre ...... 54 dB (A)
Usikkerhet K 3 dB
OBS!
Maskinen leveres uten oppladbare batterier og uten ladeapparat. Den må bare drives med de oppladbare li-ion batteriene i Power-X-Change-serien!
Power-X-Change
20 V, 1,5 Ah 5 li-ion celler
20 V, 3,0 Ah 10 li-ion celler
20 V, 4,0 Ah 10 li-ion celler
De oppladbare li-ion batteriene i Power-X-
Change-serien må bare lades med Power-X-
Charger.
Ladeapparat
Nettspenning ....200-250 V \~ 50-60 Hz
Utgang
Nominell spenning 21 V d. c.
Nominell strøm 3.000 mA
Maskinens støy kan overskride 85 dB (A). I et slikt tilfelle er det nødvendig å treff e hørselsvernstiltak for brukeren. Støyen ble målt i henhold til prEN ISO 10518. Verdien av de svingninger maskinen sender ut på håndtaket ble målt i samsvar med prEN ISO 10518.
OBS!
Vibrasjonsverdien endrer seg på grunn av bruksområdet for elektroverktøyet og kan i unntakstilfeller ligge over angitt verdi.
Begrens støyutviklingen og vibrasjonene til et minimum!
- Bruk bare forskriftsmessige maskiner uten skader.
- Vedlikehold og rengjør maskinen med jevne mellomrom.
- Tilpass din arbeidsmåte maskinen.
• Overbelast ikke maskinen
• Sørg ved behov for å få maskinen undersøkt.
• Slå av maskinen när den ikke er i bruk. - Brukhansker.
Forsiktig!
Resterende risikoer
Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:
- Lungeskader dersom man ikke bruker en egnet støvmaske.
- Hørselsskader dersom man ikke bruker egnet hørselsvern.
- Helseskader som kan resultere av vibrasjonene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.
NO
5. Før igangsetting
Maskinen leveres uten oppladbare batterier og uten ladeapparat.
5.1 Montering (fi gur 3-6b)
Sett sammen øvre del av huset og nedre del av huset (fi g. 3).
Sett ledehjulet (fi g. 4/pos. 7) inn i føringen i huset (fi g. 4/pos. A). Pass på at du hører at det går i inngrep.
Sett beskyttelseshetten (fi g. 5/pos. 6) på som vist i fig. 5 og fest den med 2 skruer (fig. 5/pos. 13). Sett børsten (fi g. 6a/pos. A) inn på drivakselen (fi g. 6a/pos. B). Påse da at den sitter nøyaktig på festet (fig. 6a/pos. C). Akselen må være fiksett for at børsten skal kunne festes. Stikk da bolten (fi g. 2/pos. 10) inn i utsparingen i akselen (fi g. 6b) og hold fast med en hånd. Med fastnøkkelen (fi g. 2/pos. 11) trekker du mutteren (fi g. 6b/pos. 12) til.
OBS! Fjern deretter bolten fra akselen igjen.
Gå fram i motsatt rekkefølge for å demontere børsten när den skal skiftes ut.
5.2 Høydejustering (fi g.7)
Løsne overfalsmutteren (pos 5) til håndtaket på gressstrimmeren kan beveges fritt sammen og fra hverandre.. Still nå inn ønsket arbeidshøyde (fi g. 9) og fest håndtaket i denne stillingen ved å skru fast overfalsmutteren igjen.
5.3 Justering av støttehåndtaket (fi g. 8)
Løsne låsen (pos. 3) på støttehåndtaket så mye at den kan beveges fram og tilbake uten stor motstand. Still inn ønsket stilling og skru låsen fast igjen.
5.4 Montering av det oppladbare batteriet (fi gur 9/10)
Trykk inn låsetasten for det oppladbare batteriet som vist på fi gur 9, og skyv det oppladbare batteriet inn i det hertil tiltenkte batterifestet. Kontroller at låsetasten går i lås så snart det oppladbare batteriet er på plass, som vist på fi gur 10! Demonteringen av det oppladbare batteriet utføres i motsatt rekkefølge.
5.5 Lading av batteriet (fi g. 11)
- Ta det oppladbare batteriet ut av maskinen. Trykk i den forbindelse inn låsetasten.
- Kontroller at den nettspenningen som er angitt på merkeplaten, stemmer overens med
den eksisterende nettspenningen. Stikk nettpluggen til ladeapparatet (14) inn i stikkontakten. Den grønne lysdioden begynner å blinke.
-
Stikk det oppladbare batteriet (13) inn på la-deapparatet (14).
-
Under punktet „Indikator på ladeapparatet“ fi nner du en tabell som viser betydningen av LED-indikatoren på ladeapparatet.
Under ladingen kan batteriet bli litt varmt. Dette er imidlertid normalt. Dersom det ikke er mulig å lade batteripakken, må du vennligst kontrollere:
• om det finnes nettspenning på stikkontakten
- om kontakten på ladekontaktene er upåklagelig.
Dersom det fortsatt ikke er mulig å lade batteripakken, må du vennligst sende
- ladeapparatet
• og batteripakken
til vår kundeservice.
Med henblikk på å oppnå en lang levetid for batteripakken, bør du sørge for å lade batteripakken opp igjen i rett tid. Dette er alltid nødvendig dersom du konstaterer at den batteridrevne gresstrimmerens ytelse avtar. Du må aldri la batteripakken utlades helt. Det fører til defekt på batteripakken!
5.6 Indikator for batterikapasitet (fi gur 11b)
Trykk på bryteren for indikatoren for batterikapasitet (pos. A). Indikatoren for batterikapasitet (pos. B) signaliserer batteriets ladetilstand ved hjelp av 3 lysdioder.
Alle 3 lysdiodene lyser:
Det er fortsatt en tilstrekkelig mengde strøm på batteriet.
1 lysdiode blinker:
Batteriet ble utladet for mye og er defekt. Et defekt oppladbart batteri må ikke lenger brukes og lades!
NO
6. Betjening
Vennligst følg instruksjonene nedenfor for at fugerenseren skal kunne oppnå maksimal ytelse:
- Bruk ikke fugerenseren uten sikkerhetsinnretning.
- Når du skal slå fugerenseren på, må du trykke inn startsperreknappen (fig. 2 / pos. 1) og PÅ/AV-bryteren (fig. 2 / pos. 2).
- Slipp PÅ/AV-bryteren (fig. 2 / pos. 2) løs igjen for å slå fugerenseren av igjen.
I leveransen er det inkludert hhv. En stålbørste (fig. 2/pos. 9) og en nylonbørste (fig. 2/pos. 8). Stålbørsten er egnet for uømfintlige overflater og hårdnakket ugress. Nylonbørsten skal brukes til ugress som lett lær seg fjerne, eller til overfl ater som er for ømfi ntlige for bruk av stålbørsten.
OBS! Du må alltid utføre en kort testkjøring før bruk, slik at du kan kontrollere eventuelle virkninger på overfl atene av brosteinene eller platene. Du må ikke bruke maskinen på ømfintlige overflater som for eksempel fliser.
OBS! Du må kun bruke børstene når de er i forskriftsmessig stand! Skift ut nedslitte eller skadde børster omgående.
Maskinen skal alltid föres med begge hender. Før maskinen i skrittempo langs fugen. Pass på å holde konstant hastighet for å få jevne resultater. Bearbeid fugen gjentatte ganger ved behov.
7. Rengjøring, vedlikehold og bestilling av reservedeler
Slå av gresstrimmeren og kople fra det oppladbare batteriet før du setter den fra deg og gjør den ren.
7.1 Rengjøring
- Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
Vi anbefaler å rengjøre maskinen omgående etter bruk. - Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i
maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.
- Fjern avleiringer på beskyttelsesdekslet med en børste.
7.2 Utskiftning av kniven
OBS! Det er tvingende nødvendig å ta ut det oppladbare batteriet før kniven skiftes ut!
Når du skal demontere kniven, må du skyve kniven innover og ta den ut gjennom den største åpningen, som vist i figur 22.
- Monteringen av den nye kniven utføres i motsatt rekkefølge. Pass på at den går korrekt i inngrep, som vist i figur 7.
7.3 Vedlikehold
Det befi nner seg ingen deler som kan vedlikeholdes inne i maskinen.
7.4 Bestilling av reservedeler:
Når man bestiller reservedeler, bør følgende opp- lysninger angis:
- Maskintype
• Maskinensartikkelnummer
• Maskinensidentifikasjonsnummer - Reservedelsnummeret til den nødvendige reservedelen
Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info
Reservebørste stål: Art.nr.: 34.241.00
Reservebørste nylon: Art.nr.: 34.241.10
8. Avfallsbehandling og gjenvinning
Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretslopet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.
NO
9. Feil
Maskinen går ikke:
Kontroller om batteriet er oppladet, og om lade-apparatet virker som det skal. Dersom maskinen ikke virker, selv om den tilføres spenning, må du sende den inn til angitt kundeserviceadresse.
NO
I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.
Recycling-alternativ til oppfordring om returnering:
Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.
Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.
Med forbehold om tekniske endringer
NO
Serviceinformasjon
Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.
Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.
| Kategori Eksempel | |
| Slitedeler* Batteri | |
| Forbruksmateriale/ forbruksdeler* Metallbørste, Nylonbørste | |
| Manglende deler |
Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:
- Virket maskinen noen gang, eller var den defekt helt fra start av?
- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
Beskriv denne feilfunksjonen.
NO
Garantidokument
Kjære kunde!
Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:
-
Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.
-
Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.
- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.
- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).
- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.
-
Garantitiden gjelder i 84 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.
-
Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.
Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
