BRUGSANVISNING GAF-E 20 Li OA Gardol

1. Sikkerhedsanvisninger

10. Visninger på opladeren

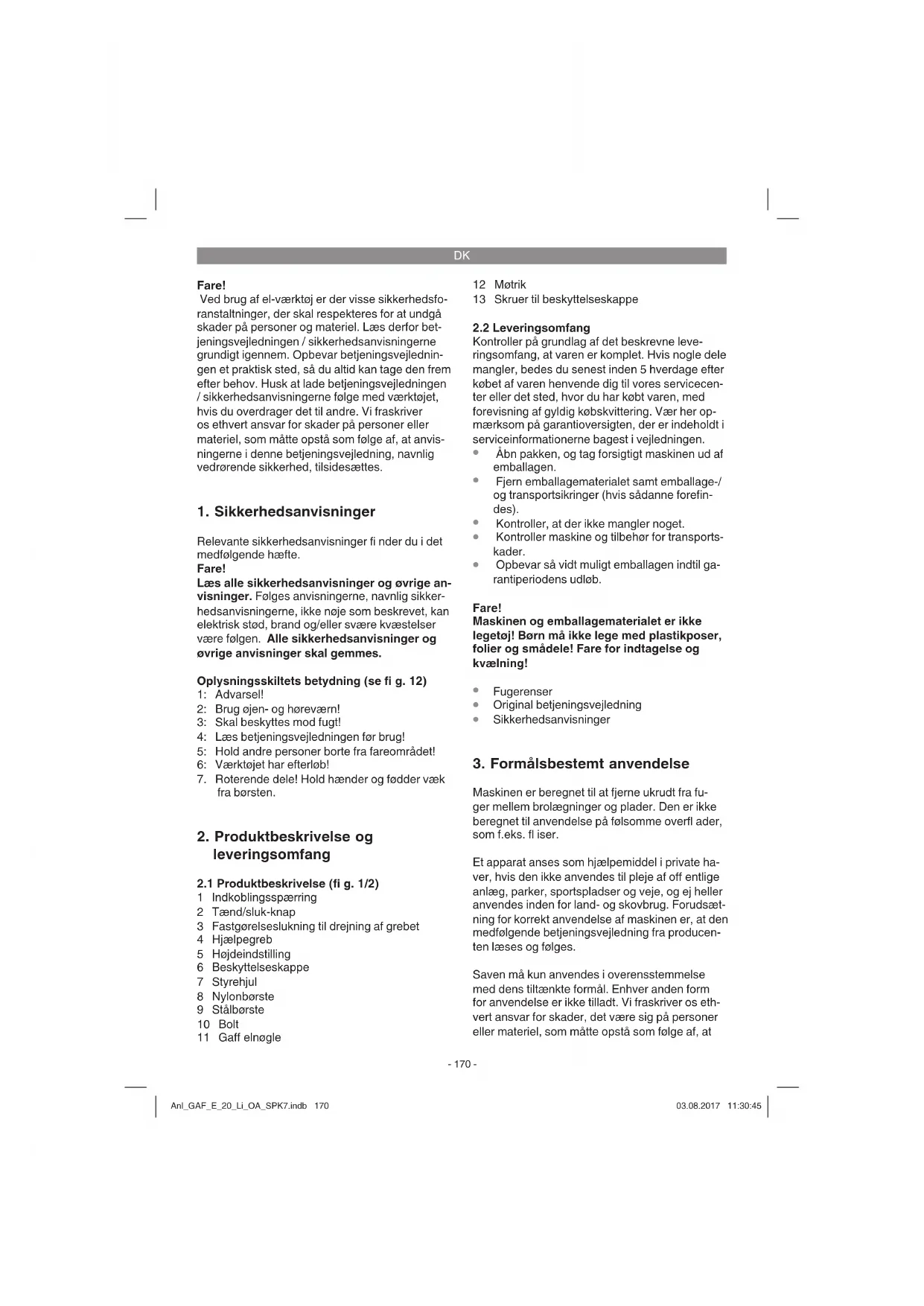

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Oplysningsskiltets betydning (se fi g. 12) 1: Advarsel! 2: Brug øjen- og høreværn! 3: Skal beskyttes mod fugt! 4: Læs betjeningsvejledningen før brug! 5: Hold andre personer borte fra fareområdet! 6: Værktøjet har efterløb!

7. Roterende dele! Hold hænder og fødder væk

1 Indkoblingsspærring 2 Tænd/sluk-knap 3 Fastgørelseslukning til drejning af grebet 4 Hjælpegreb 5 Højdeindstilling 6 Beskyttelseskappe 7 Styrehjul 8 Nylonbørste 9 Stålbørste 10 Bolt 11 Gaff elnøgle 12 Møtrik 13 Skruer til beskyttelseskappe

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Maskinen er beregnet til at fjerne ukrudt fra fu- ger mellem brolægninger og plader. Den er ikke beregnet til anvendelse på følsomme overfl ader, som f.eks. fl iser. Et apparat anses som hjælpemiddel i private ha- ver, hvis den ikke anvendes til pleje af off entlige anlæg, parker, sportspladser og veje, og ej heller anvendes inden for land- og skovbrug. Forudsæt- ning for korrekt anvendelse af maskinen er, at den medfølgende betjeningsvejledning fra producen- ten læses og følges. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at Anl_GAF_E_20_Li_OA_SPK7.indb 170Anl_GAF_E_20_Li_OA_SPK7.indb 170 03.08.2017 11:30:4503.08.2017 11:30:45DK

maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

• Vægt p. 1
• ,85 kg Lydtryksniveau ved brugerens øre p. 64
• dB (A) Usikkerhed K p. 3
• dB Vigtigt! Apparatet leveres uden akkumulatorbatterier og uden ladeaggregat og må kun bruges sammen med Li-Ion akkumulatorbatterierne fra Power-X- Change serien! Power-X-Change 20 V, 1,5 Ah p. 5
• Li-Ion celler 20 V, 3,0 Ah p. 10
• Li-Ion celler 20 V, 4,0 Ah p. 10
• Li-Ion celler Li-Ion akkumulatorbatterierne fra Power-X- Change serien må kun lades med Power-X- Charger. Oplader Netspænding p. 200
• -250 V ~ 50-60 Hz Udgang Nominel spænding p. 21
• V d. c. Nominel strøm .000 mA Maskinens støjniveau kan overskride 85 dB (A). I givet fald er brug af støjdæmpende foranstaltnin- ger påkrævet for brugeren. Støjen er blevet målt iht. prEN ISO 10518. Værdien af svingningerne, som udsendes på grebet, er udregnet i.h.t. prEN ISO 10518. Vigtigt! Svingningstallet vil ændre sig i forhold til el-værk- tøjets anvendelsesformål og kan i undtagelsestil- fælde ligge over den angivne værdi. Støjudvikling og vibration skal begrænses til et minimum! p. 3

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Apparatet leveres uden akkumulatorbatterier og uden ladeaggregat!

5.1 Samling (fi g. 3-6b)

Saml den øverste og nederste del af huset (fi g. 3). Sæt styrehjulet (fi g. 4/pos. 7) ind i styringen i hu- set (fi g. 4/pos. A). Der skal høres et tydeligt klik. Sæt beskyttelseskappen (fi g. 5/pos. 6) på som vist på fi g. 5 og fastgør det hele med de 2 skruer (fi g. 5/pos. 13). Sæt børsten (fi g. 6a/pos. A) på drivakslen (fi g. 6a/ pos. B). Indtaget skal passe helt nøjagtigt (fi g. 6a/ pos. C). Akslen skal fi kseres, for at børsten kan fastgøres: Sæt bolten (fi g. 2/pos. 10) ind i udspa- ringen på akslen (fi g. 6b) og hold det hele fast med en hånd. Brug gaff elnøglen (fi g. 2/pos. 11) til at spænde møtrikken (fi g. 6b/pos. 12). Anl_GAF_E_20_Li_OA_SPK7.indb 171Anl_GAF_E_20_Li_OA_SPK7.indb 171 03.08.2017 11:30:4603.08.2017 11:30:46DK

Pas på! Bolten skal herefter tages ud af aks- len igen. Afmontering i forbindelse med udskiftning af børste foretages på tilsvarende vis i modsat ræk- kefølge.

5.2 Højdeindstilling (fi g. 7)

Løsn omløbermøtrikken (pos 5), indtil græstrim- merens førestang kan bevæges frit. Indstil nu den ønskede arbejdshøjde (fi g. 9), og fi kser førestan- gen i denne position ved at skrue omløbsmøtrik- ken fast igen.

5.3 Indstilling af hjælpegreb (fi g. 8)

Løsn hjælpegrebets fastgøringslås (pos 3) så meget, at grebet kan bevæges fremad og bagud uden særlig meget modstand. Indstil den ønske- de position og skru fastgøringslåsen fast igen.

1. Tag akkupack‘en ud af holderen på produktet:

Tryk på anslagsknappen.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhåndenvæ- rende netspænding. Sæt stikket til opladeren (14) i stikkontakten. Den grønne LED-lysdio- de begynder at blinke.

3. Sæt akkumulatorbatteriet (13) på opladeren

4. Under punkt 10 „Visninger på oplader“ fi ndes

en oversigt over LED-visningernes betydning. Under opladningen kan akkumulatorbatteriet blive varm. Dette er helt normalt. Hvis det ikke er muligt at oplade akkupack‘en, skal du kontrollere,

om der er netspænding i stikkontakten.

om forbindelsen til ladekontakterne er i orden. Hvis det stadigvæk ikke er muligt at oplade akku- pack‘en, bedes du indsende

samt akku-pack‘en til vores kundeservice. Sørg for at genoplade akkupack‘en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, hvis du konstaterer, at akku-græstrimmerens ydelse er nedsat. Undgå, at akkupack‘en afl ades helt. Det vil ødelægge akkupack‘en!

5.6 Akku-kapacitetsvisning (fi g. 11b)

Tryk på kontakten til akku-kapacitetsindikator (pos. A). Akku-kapacitetsindikatoren (pos. B) indikerer akkumulatorbatteriets ladetilstand ved hjælp af 3 LED`er. Alle 3 LED‘er lyser: Akkumulatorbatteriet er fuldt opladet. 2 eller 1 LED(‚er) lyser: Akkumulatorbatteriet råder over tilstrækkelig rest- kapacitet. 1 LED blinker: Akkumulatorbatteriet er afl adt; oplad akkumula- torbatteriet. Alle LED‘er blinker: Akkumulatorbatteriet blev helt afl adt og er defekt. Et defekt akkumulatorbatteri må ikke længere bruges og oplades!

Følg nedenstående anvisninger for at sikre opti- mal ydelse af fugerenseren:

Brug ikke fugerenseren uden beskyttelsesa- nordning.

Fugerenseren tændes ved at trykke på tænd- låseknappen (fig. 2/pos. 1) og tænd/sluk- knappen (fig. 2/pos. 2).

Slip tænd/sluk-knappen (fig. 2/pos. 2) igen for at slukke fugerenseren. Leveringen omfatter en stålbørste (fi g. 2/pos. 9) og en nylonbørste (fi g. 2/pos. 8). Trådbørsten egner sig til ufølsomme overfl ader og genstridig bevoksning. Til let ukrudtsbevoksning eller til overfl ader, som er for følsomme til stålbørsten, skal benyttes en nylonbørste. Pas på! Foretag altid en kort testkørsel inden anvendelse for at teste eventuelle påvirkninger af brolægningernes eller pladernes overfl ader. An- vend ikke maskinen til følsomme overfl ader, som f.eks. fl iser. Anl_GAF_E_20_Li_OA_SPK7.indb 172Anl_GAF_E_20_Li_OA_SPK7.indb 172 03.08.2017 11:30:4603.08.2017 11:30:46DK

Pas på ! Brug kun børster, som er i fejlfri stand! Børster, som er slidte eller beskadigede, skal straks skiftes ud. Før altid maskinen med begge hænder. Før mas- kinen langs med fugen i skridttempo. For at opnå ensartede resultater skal hastigheden holdes jævn. Ved behov bearbejdes fugen fl ere gange.

7. Rengøring, vedligeholdelse og

reservedelsbestilling Sluk græstrimmeren, og tag akkumulatorbatteriet ud, inden du stiller den fra dig, og inden du starter rengøringen.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Aflejringer på beskyttelsesafdækningen fjer- nes med en børste.

7.2 Udskiftning af kniv

Kniven tages ud ved at skubbe den indad og ud over den større åbning som vist på fig. 22.

Monter den nye kniv tilsvarende i modsat rækkefølge. Sørg for, at den går ordentligt i indgreb som vist på fig. 7.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

9. Driftsforstyrrelser

Produktet kører ikke: Kontroller, om akkumulatorbatteriet er ladet op, og om opladeren fungerer. Hvis produktet ikke fungerer, selv om spænding er til stede, skal du indsende den til den angivne kundeservice. Anl_GAF_E_20_Li_OA_SPK7.indb 173Anl_GAF_E_20_Li_OA_SPK7.indb 173 03.08.2017 11:30:4603.08.2017 11:30:46DK

10. Visninger på opladeren

Visning Betydning og påkrævet handling Rød lysdi- ode Grøn lysdi- ode Slukket Blinker Standby-modus Ladeadapteren er sluttet til strømforsyningsnettet og er klar til drift, batteriet er ikke sat i Tændt Slukket Opladning Ladeadapteren lader batteriet op i hurtigladningsmodus. Slukket Tændt Akkumulatorbatteriet er 85% opladet og klar til brug. (Opladningstid 1,5 Ah-batteri: 30 min.) (Opladningstid 3,0 Ah-batteri: 60 min.) (Opladningstid 4,0 Ah-batteri: 80 min.) Herefter skiftes om til en skåneladning, indtil fuldstændig opladning er sket. (Opladningstid i alt 1,5 Ah-batteri: ca. 40 min) (Opladningstid i alt 3,0 Ah-batteri: ca. 75 min) (Opladningstid i alt 4,0 Ah-batteri: ca. 100 min) Påkrævet handling: Tag batteriet ud af opladeren. Kobl ladeadapteren fra strømforsyning nettet. Blinker Slukket Tilpasningsopladning Opladeren befi nder sig i modus for skånsom opladning. Her oplades batteriet af sikkerhedsgrunde langsommere og skal bruge mere end 1 t. Det kan have følgende årsager: - Batteriet er ikke blevet opladet i meget lang tid, eller der er sket yder- ligere afl adning af et fl adt batteri (dybafl adning) - Batteriets temperatur ligger ikke inden for det ideelle område mellem 10° C og 45° C. Påkrævet handling: Vent, indtil ladeprocessen er færdig, batteriet kan stadigvæk oplades. Blinker Blinker Fejl Opladning er ikke længere mulig. Batteriet er defekt. Påkrævet handling: Et defekt batteri må ikke længere oplades. Tag batteriet ud af opladeren. Tændt Tændt Temperaturfejl Batteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0° C). Påkrævet handling: Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C). Anl_GAF_E_20_Li_OA_SPK7.indb 174Anl_GAF_E_20_Li_OA_SPK7.indb 174 03.08.2017 11:30:4603.08.2017 11:30:46DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_GAF_E_20_Li_OA_SPK7.indb 175Anl_GAF_E_20_Li_OA_SPK7.indb 175 03.08.2017 11:30:4603.08.2017 11:30:46DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Akku Forbrugsmateriale/ forbrugsdele* Stålbørste, Nylonbørste Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_GAF_E_20_Li_OA_SPK7.indb 176Anl_GAF_E_20_Li_OA_SPK7.indb 176 03.08.2017 11:30:4603.08.2017 11:30:46DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 84 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_GAF_E_20_Li_OA_SPK7.indb 177Anl_GAF_E_20_Li_OA_SPK7.indb 177 03.08.2017 11:30:4703.08.2017 11:30:47IS
