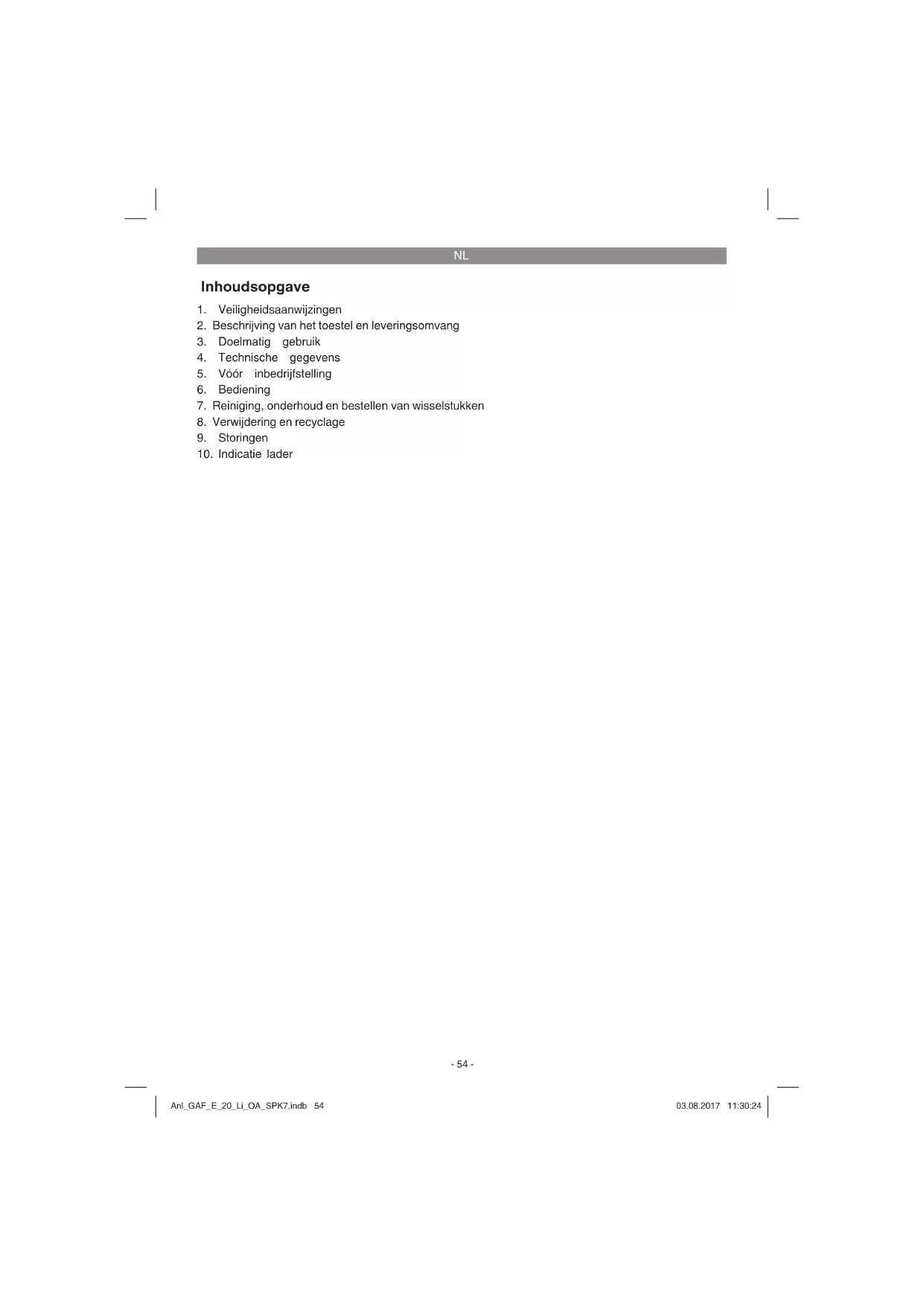

GEBRUIKSAANWIJZING GAF-E 20 Li OA Gardol

1. Veiligheidsaanwijzingen

2. Beschrijving van het toestel en leveringsomvang

5. Vóór inbedrijfstelling

7. Reiniging, onderhoud en bestellen van wisselstukken

8. Verwijdering en recyclage

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze originele handleiding/veiligheidsins- tructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen door- geven, gelieve dan deze originele handleiding/ veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Verklaring van het aanwijzingsbord op het toestel (zie fi g. 12) 1: Waarschuwing ! 2: Oog- en gehoorbescherming dragen! 3: Tegen vocht beschermen! 4: Lees de gebruiksaanwijzing alvorens het ge- reedschap in gebruik te stellen! 5: Hou derden weg uit de gevarenzone! 6: Gereedschap loopt uit!

7. Roterende delen! Houd handen en voeten uit

de buurt van de borstel.

2. Beschrijving van het toestel en

2.1 Beschrijving van het toestel (fi g. 1/2)

1. Beveiligingstoets tegen onbedoeld aanzetten

13. Schroeven voor beschermkap

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveili-gingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot aan het einde van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Veiligheidsvoorschriften

3. Doelmatig gebruik

Het apparaat is bedoeld voor het verwijderen van onkruid tussen plaveisel en platen. Het is niet bedoeld voor de inzet op gevoelige oppervlakken zoals bijv. tegels. Als apparaten voor de particuliere huis- en hobbytuin worden zulke beschouwd, die niet in openbare plantsoenen, parken, op sportpleinen, straten en in de land- en bosbouw worden inge- zet. Het doelmatig gebruik van het gereedschap veronderstelt dat de bijgevoegde handleiding van de fabrikant in acht wordt genomen. Anl_GAF_E_20_Li_OA_SPK7.indb 55Anl_GAF_E_20_Li_OA_SPK7.indb 55 03.08.2017 11:30:2503.08.2017 11:30:25NL

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk ver- der gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabri- kant, aansprakelijk. Wij wijzen erop dat onze toestellen overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

• Gewicht p. 1
• ,85 kg Geluidsdrukniveau dicht bij het oor van de bediener p. 64
• dB(A) Onzekerheid K p. 3
• dB Opgelet! Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s van de Power-X-Change serie! Power-X-Change 20 V, 1,5 Ah p. 5
• Li-Ion cellen 20 V, 3,0 Ah p. 10
• Li-Ion cellen 20 V, 4,0 Ah p. 10
• Li-Ion cellen De Li-Ion accu´s van de Power-X-Change serie mogen alleen met de Power-X-Charger worden geladen. Laadtoestel Netspanning p. 200
• -250 V ~ 50-60 Hz Uitgang Nominale spanning p. 21
• V d. c. Nominale stroom mA Het geluid van de machine kan 85 dB(A) over- schrijden. In dit geval zijn geluidswerende maat- regelen voor de bediener vereist. Het geluid werd gemeten volgens prEN ISO 10518. De waarde van de op de greep overgedragen trillingen werd vastgesteld volgens prEN ISO 10518. LET OP! De vibratiewaarde zal op grond van het toepas- singsgebied van het elektrische gereedschap ve- randeren en kan in uitzonderingsgevallen boven de opgegeven waarde liggen. Beperk de geluidsontwikkeling en vibratie tot een minimum! p. 3000

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden. Anl_GAF_E_20_Li_OA_SPK7.indb 56Anl_GAF_E_20_Li_OA_SPK7.indb 56 03.08.2017 11:30:2503.08.2017 11:30:25NL

5. Vóór inbedrijfstelling

Het apparaat wordt geleverd zonder accu´s en zonder lader!

5.1 Montage (fi g. 3-6b)

Bovenste en onderste deel van de behuizing in- eensteken (fi g. 3). Leiwiel (fi g. 4, pos. 7) in de geleiding in de behu- izing (fi g. 4, pos. A) steken. Daarbij op hoorbaar vastklikken letten. Beschermkap (fi g. 5, pos. 6) zoals getoond in fi g. 5 erop steken en met 2 schroeven (fi g. 5, pos. 13) bevestigen. Borstel (fi g. 6a, pos. A) op de aandrijfas (fi g. 6a, pos. B) steken. Daarbij erop letten dat de adapter (fi g. 6a, pos. C) nauwkeurig past. Om de borstel te bevestigen moet de as worden gefi xeerd. Daarvoor de bout (fi g. 2, pos. 10) in de uitsparing van de as steken (fi g. 6b) en met één hand vast- houden. Met de gaff elsleutel (fi g. 2, pos. 11) de moer (fi g. 6b, pos. 12) vastdraaien. Opgelet! De bout vervolgens weer verwijde- ren uit de as. Voor de demontage bij het wisselen van de bors- tel in omgekeerde volgorde te werk gaan.

5.2 Hoogteverstelling (fi g. 7)

Draai de wartelmoer (pos. 5) los tot de steel van de gazontrimmer gemakkelijk ineen en uiteen kan worden bewogen. Stel dan de gewenste werkhoogte in (fi g. 9) en zet de steel in deze stand vast door de wartelmoer opnieuw vast te schroeven.

5.3 Verstellen van de extra handgreep

(fi g. 8) Maak de bevestigingssluiting (pos. 3) van de extra handgreep zo ver los, dat de handgreep zonder grote weerstand naar voor en achter kan worden bewogen. Stel de gewenste positie in en draai de bevestigingsschroef weer vast.

5.4 Montage van de accu (fi g. 9/10)

Druk de zijdelingse grendelknoppen van de accu in, zoals getoond in fi g. 9, en schuif de accu de accuopname, die ervoor is voorzien, in. Zodra de accu de positie bereikt zoals getoond in fi g. 10 op het vastklikken van de grendelknoppen letten! De montage van de accu gebeurt in omgekeerde volgorde.

5.5 Accu laden (fi g. 11)

1. Accupack het gereedschap uit nemen. Daar-

voor de zijdelingse grendelknop indrukken.

2. Vergelijk of de netspanning vermeld op het

kenplaatje overeenkomt met de voorhanden zijnde netspanning. Steek de netstekker van de lader (14) het stopcontact in. De groene LED begint te knipperen.

3. Steek de accu (13) de lader (14) in.

4. Onder punt “indicatie lader” vindt u een tabel

met de betekenissen van de LED-indicatie op de lader. Tijdens het laden kan de accu wat warm worden. Dat is echter normaal. Mocht het laden van het accupack niet mogelijk zijn, controleer dan

of op het stopcontact de netspanning voor- handen is

of een perfect contact aan de laadcontacten voorhanden is. Indien het laden van het accupack altijd nog niet mogelijk is, stuur dan

en de accu pack naar onze klantenservice. In het belang van een lange levensduur van het accupack is het raadzaam om op tijd voor het herladen van het accupack te zorgen. Dit is in ie- der geval noodzakelijk wanneer u vaststelt dat het vermogen van de accugazontrimmer vermindert. Ontlaadt het accupack nooit helemaal. Dat leidt tot een defect van het accupack!

5.6 Accu-capaciteitsindicator (fi g. 11b)

Druk op de schakelaar voor accu-capaciteitsindi- cator (pos. A). De accu-capaciteitsindicator (pos. B) signaleert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden: De accu is vol geladen. 2 of 1 LED(s) branden: De accu beschikt over voldoende restlading. 1 LED knippert: De accu is leeg, laad de accu op. Alle LEDs knipperen: De accu werd diep ontladen en is defect. Een defecte accu mag niet meer gebruikt en geladen worden! Anl_GAF_E_20_Li_OA_SPK7.indb 57Anl_GAF_E_20_Li_OA_SPK7.indb 57 03.08.2017 11:30:2503.08.2017 11:30:25NL

Om het maximale vermogen van uw voegenreini- ger te behouden moet u de volgende aanwijzin- gen volgen:

Gebruik de voegenreiniger niet zonder be- scherminrichting.

Om uw voegenreiniger in te schakelen drukt u op de inschakelgrendelknop (fig. 2, pos. 1) en de Aan/Uit-schakelaar (fig. 2, pos. 2).

Om uw voegenreiniger in te schakelen laat u op de Aan/Uit-schakelaar (fig. 2, pos. 2) weer los. Meegeleverd zijn een staalborstel (fi g. 2, pos. 9) en een nylon borstel (fi g. 2, pos. 8). Voor ongevo- elige oppervlakken en hardnekkige begroeiing is de draadborstel geschikt. Voor licht onkruid of oppervlakken die voor de staalborstel te gevoelig zijn, is de nylon borstel aan te bevelen. Opgelet! Voer vóór het gebruik altijd een kor- te test uit om eventuele uitwerkingen op de oppervlakken van het plaveisel of de platen te controleren. Gebruik het apparaat niet op gevoelige oppervlakken zoals bijv. tegels. Opgelet! Gebruik alleen borstels die in perfecte staat zijn! Vervang versleten of be- schadigde borstels meteen. Het apparaat altijd leiden met beide handen. Het apparaat in staptempo langs de voeg leiden. Voor gelijkmatige resultaten zorgen voor een gelijkblij- vende snelheid. Indien nodig de voeg meermaals bewerken.

7. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! De gazontrimmer uitschakelen voordat u hem op- bergt en schoonmaakt, de accu eraf trekken.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken.

Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zou- den de kunststofdelen van het toestel kunnen aantasten. Zorg ervoor dat geen water binnen in het toestel terecht kan komen.

Aankoekingen met een borstel van de be- schermkap verwijderen.

7.2 Vervangen van het mes

LET OP! Voor het vervangen van het mes ze- ker de accu verwijderen!

Om het mes te verwijderen schuift u het mes naar binnen en verwijdert u het via de grotere opening zoals getoond in fig. 22.

De montage van het nieuwe mes gebeurt in omgekeerde volgorde. Op correcte vergren- deling letten zoals getoond in fig. 7.

Binnen in het toestel zijn er geen andere te onder- houden onderdelen.

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden: Type van het toestel Artikelnummer van het toestel Ident-nummer van het toestel Stuknummer van het gewenste wisselstuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info Reserveborstel staal: 34.241.00 Reserveborstel nylon: 34.241.10

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpak- king is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit verschillende materialen, zoals b.v. metaal en plastic. Geef defecte onderdelen af bij een verza- melplaats voor gevaarlijk afval. Informeer u in uw speciaalzaak of bij uw gemeentebestuur! Anl_GAF_E_20_Li_OA_SPK7.indb 58Anl_GAF_E_20_Li_OA_SPK7.indb 58 03.08.2017 11:30:2503.08.2017 11:30:25NL

Het toestel werkt niet: Controleer of de accu geladen is en of het laadt- oestel functioneert. Indien het gereedschap niet werkt ondanks er spanning op staat, stuur het naar het opgegeven adres van de klantendienst. Anl_GAF_E_20_Li_OA_SPK7.indb 59Anl_GAF_E_20_Li_OA_SPK7.indb 59 03.08.2017 11:30:2503.08.2017 11:30:25NL

Aanduidingsstatus Betekenis en maatregel Rode LED Groene LED UIT Knippert Gebruiksklaarheid De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader. AAN AAN Laden De lader laadt de accu op in de snelle laadmodus. UIT AAN De accu is tot 85% opgeladen en gebruiksklaar. (Laadduur 1,5 Ah accu: 30 min) (Laadduur 3,0 Ah accu: 60 min) (Laadduur 4,0 Ah accu: 80 min) Daarna wordt overgeschakeld naar ontziende lading tot de accu volle- dig is geladen. (Laadduur in het totaal 1,5 Ah accu: ca. 40 min) (Laadduur in het totaal 3,0 Ah accu: ca. 75 min) (Laadduur in het totaal 4,0 Ah accu: ca. 100 min) Maatregel: Neem de accu de lader uit. Scheid de lader van het net. Knippert UIT Aanpassingslading De lader bevindt zich in de modus voor ontziend laden. Daarbij wordt de accu om veiligheidsredenen trager opgeladen en heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgen- de oorzaken: - Accu werd zeer lang geleden niet meer opgeladen of het ontladen van een uitgeputte accu werd voortgezet (diepe ontlading). - De accutemperatuur ligt niet binnen het ideale bereik tussen 10°C en 45°C. Maatregel: Wacht tot het laadproces is voltooid; de accu kan desondanks verder worden geladen. Knippert Knippert Fout Er kan niet meer worden opgeladen. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu de lader uit. AAN AAN Temperatuurfout De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0° C). Maatregel: Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur (ca. 20° C). Anl_GAF_E_20_Li_OA_SPK7.indb 60Anl_GAF_E_20_Li_OA_SPK7.indb 60 03.08.2017 11:30:2603.08.2017 11:30:26NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GAF_E_20_Li_OA_SPK7.indb 61Anl_GAF_E_20_Li_OA_SPK7.indb 61 03.08.2017 11:30:2603.08.2017 11:30:26NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Accu Verbruiksmateriaal/verbruiksstukken* Draadborstel, Nylonborstel Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GAF_E_20_Li_OA_SPK7.indb 62Anl_GAF_E_20_Li_OA_SPK7.indb 62 03.08.2017 11:30:2603.08.2017 11:30:26NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 84 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GAF_E_20_Li_OA_SPK7.indb 63Anl_GAF_E_20_Li_OA_SPK7.indb 63 03.08.2017 11:30:2603.08.2017 11:30:26PL
