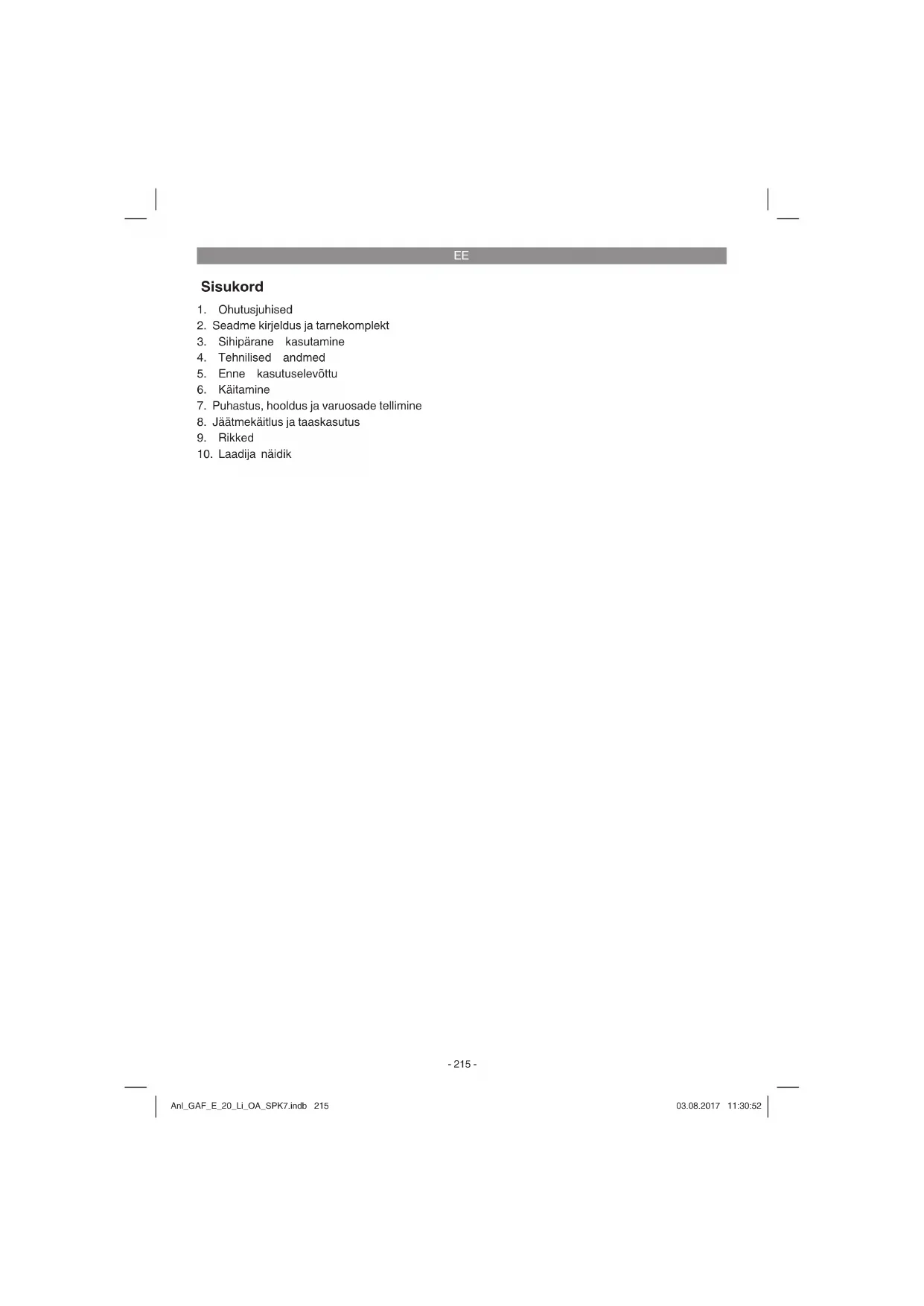

KASUTUSJUHEND GAF-E 20 Li OA Gardol

2. Seadme kirjeldus ja tarnekomplekt

3. Sihipärane kasutamine

4. Tehnilised andmed

5. Enne kasutuselevõttu

8. Jäätmekäitlus ja taaskasutus

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles. Seadmel asuvate hoiatussiltide seletus (vt joonist 12) 1: Hoiatus! 2: Kandke silma- ja kõrvakaitsmeid! 3: Kaitske niiskuse eest! 4: Lugege enne kasutuselevõttu kasutusjuhen- dit! 5: Hoidke kolmandad isikud ohutsoonist eemal! 6: Tööriist töötab pärast väljalülitamist veel mõn- da aega edasi!

7. Pöörlevad detailid! Hoidke käed ja jalad har-

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1/2)

1 Sisselülitustõkis 2 Toitelüliti 3 Käepideme keeramise kinnitusnupp 4 Lisakäepide 5 Kõrguse reguleerimine 6 Kaitsekate 7 Juhtratas 8 Nailonhari 9 Traathari 10 Polt 11 Harkvõti 12 Mutter 13 Kaitsekatte kruvid

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Originaalkasutusjuhend

3. Sihipärane kasutamine

Seade on mõeldud umbrohu eemaldamiseks kõnniteeplaatide ja -kivide vahelt. See ei ole mõeldud kasutamiseks tundlikul pinnal nagu nt keraamilised plaadid. Eramajapidamise ja hobiaianduse seadmed on sellised seadmed, mis ei ole mõeldud kasutami- seks avalikes rajatistes, parkides, spordiplatsidel, tänavatel ning põllu- ja metsamajanduses. Sead- me nõuetekohase kasutamise eelduseks on toot- ja poolt antud kasutusjuhendi järgimine. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Anl_GAF_E_20_Li_OA_SPK7.indb 216Anl_GAF_E_20_Li_OA_SPK7.indb 216 03.08.2017 11:30:5203.08.2017 11:30:52EE

• Kaal p. 1
• ,85 kg Helirõhu tase kasutaja kõrva juures p. 64
• dB(A) Hälbepiir K p. 3
• dB Tähelepanu! Seade tarnitakse ilma akude ja laadijata ning seda tohib kasutada ainult sarja Power-X-Change liitium-ioon-akudega! Power-X-Change 20 V, 1,5 Ah p. 5
• liitium-ioonelementi 20 V, 3,0 Ah p. 10
• liitium-ioonelementi 20 V, 4,0 Ah p. 10
• liitium-ioonelementi Power-X-Change sarja liitium-ioonakusid tohib laadida ainult laadijaga Power-X-Charger. Akulaadija Võrgupinge p. 200
• -250 V ~ 50-60 Hz Väljund Nimipinge p. 21
• V d. c. Nimivool 000 mA Masina müra võib ületada 85 db (A). Sellisel juhul peab käitaja kasutusele võtma mürakaitsevahen- did. Müra mõõdeti standardite prEN ISO 10518 järgi.Tekitatavate võngete suurus käepidemel teh- ti kindlaks standardi prEN ISO 10518 järgi. Tähelepanu! Võnkeväärtused muutuvad sõltuvalt elektritöö- riista kasutuspiirkonnast ning võivad erandjuhul nimetatud väärtusi ületada. Piirake müra teket ja vibratsiooni miinimu- mini! p. 3

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Seade tarnitakse ilma akude ja laadijata!

5.1 Kokkupanemine (joonised 3–6b)

Ühendage ülemine korpuseosa ja alumine korpu- seosa (joonis 3). Pistke juhtratas (joonis 4/ 7) korpuses olevasse juhikusse (joonis 4/ A). Jälgige sealjuures, et see kuuldavalt fi kseeruks. Pange kaitsekate (joonis 5/ 6) peale, nagu on näi- datud joonisel 5, ja kinnitage kahe kruviga (joonis 5/ 13). Pange hari (joonis 6a/ A) veotelje (joonis 6a/B) peale. Jälgige sealjuures täpset sobivust kinnitu- spessa (joonis 6a/ C). Harja kinnitamiseks tuleb võll fi kseerida. Selleks pange polt (joonis 2/ 10) võlli sälku (joonis 6b) ja hoidke käega kinni. Keer- ake harkvõtmega (joonis 2/ 11) mutrid (joonis 6b/

Tähelepanu! Eemaldage polt seejärel uuesti võllilt. Demonteerimiseks harja vahetamise korral toimi- ge vastupidises järjekorras.

5.2 Kõrguse reguleerimine (joonis 7)

Vabastage umbmutter (5), kuni murutrimmeri juhtrauda saab vabalt kokku ja lahti liigutada. Seadistage nüüd soovitud töökõrgus (joonis 9) ja fi kseerige juhtraud sellesse asendisse, keerates umbmutri kinni tagasi. Anl_GAF_E_20_Li_OA_SPK7.indb 217Anl_GAF_E_20_Li_OA_SPK7.indb 217 03.08.2017 11:30:5203.08.2017 11:30:52EE

5.3 Lisakäepideme reguleerimine (joonis 8)

Keerake lisakäepideme kinnituskruvi (3) nii palju lahti, et käepidet saab ilma suure takistuseta ette- ja tahapoole liigutada. Seadistage soovitud asend ja keerake kinnituskruvi kinni tagasi.

5.4 Aku paigaldamine (joonised 9/10)

Suruge aku lukustusnuppu, nagu joonisel 9 näha ja lükake aku selleks ettenähtud akukinnitusse. Niipea kui aku on asendis, mida näete joonisel 10, jälgige lukustusnupu fi kseerumist! Aku võe- takse välja vastupidises järjekorras!

5.5 Aku laadimine (joonis 11)

1. Võtke aku seadmest välja. Selleks vajutage

2. Kontrollige, kas aku tüübisildil toodud võrgu-

pinge vastab olemasolevale võrgupingele. Pange laadija (14) toitepistik pistikupessa. Roheline valgusdiood hakkab vilkuma.

3. Pange aku (13) laadijale (14).

4. Punktis “Laaduri näidik” leiate tabeli valgusdi-

oodi näidiku tähendustega laaduril. Laadimise käigus võib aku mõningal määral soo- jeneda. See on täiesti normaalne. Kui aku laadi- mine ei peaks võimalik olema, kontrollige

kas laadija laadimiskontaktidega on võimalik takistusteta ühendus. Kui aku laadimine ei peaks ikka veel võimalik ole- ma, palume teil saata

ja aku meie klienditeenindusesse. Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui märkate, et akuga murutrimmeri võimsus nõrgeneb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut!

5.6 Aku täituvuse näidik (joon. 11b)

Vajutage aku taseme näidiku lülitit (A). Aku tase- me näidik (B) annab aku laetuse tasemest teada kolme LED-lambiga. Kõik 3 LEDi põlevad: Aku on täiesti täis. 2 LEDi või 1 LED põleb: Aku on veel piisavalt laetud. 1 LED vilgub: Aku on tühi, laadige akut. Kõik LEDid vilguvad: Aku on jäägitult tühi ja on defektne. Defektset akut ei tohi rohkem kasutada ega laadida.

Vuugipuhastajaga parima tulemuse saamiseks peaksite järgima järgmiseid juhiseid:

Ärge kasutage vuugipuhastajat ilma kaitse- seadiseta.

Vuugipuhastaja sisselülitamiseks vajutage sisselülituse blokeerimisnuppu (joonis 2/1) ning sisse-/väljalülitit (joonis 2/2).

Vuugipuhastaja väljalülitamiseks vabastage sisse-/väljalüliti (joonis 2/2). Tarnitavas komplektis on üks terashari (joonis 2/

9) ja üks nailonhari (joonis 2/ 8). Vähem tundlike

pindade ja tõrksa taimestiku korral sobib terahari. Kergema umbrohu või pindade korral, mis on terasharja jaoks liiga tundlikud, tuleb kasutada nailonharja. Tähelepanu! Tehke enne seadme kasutamist alati väike proovitöö, et kontrollida võimalik- ku mõju kõnniteekividele või -plaatidele. Ärge kasutage seadet tundlike pindade peal, nagu keraamilised plaadid. Tähelepanu! Kasutage ainult laitmatus seisu- korras harju! Asendage viivitamatult kulunud või kahjustunud detailid. Juhtige seadet alati mõlema käega. Seadet tuleb juhtida piki vuuki kõndimise kiirusel. Ühtlasema tulemuse saavutamiseks jälgige kiiruse ühtlust. Vajadusel töödelge vuuki mitu korda.

7. Puhastus, hooldus ja varuosade

tellimine Enne murutrimmeri hoiule panemist ja puhasta- mist tuleb see välja lülitada, aku eemaldada.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Eemaldage kaitsekattele jäänud jäägid har- jaga.

TÄHELEPANU! Enne vahetamist tuleb aku kindlasti eemaldada!

Tera eemaldamiseks lükake tera sissepoole ja eemaldage suurema ava abil, nagu joonisel 22 näidatud.

Uue tera paigaldamine toimub vastupidises järjekorras. Jälgige, et see fikseerub korrekt- selt, nagu on näidatud joonisel 7.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

7.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Seade ei tööta: kontrollige, kas aku on laaditud ja kas laadija on töökorras. Kui seade olemasolevast pingest hoo- limata ei tööta, saatke see nimetatud klienditeen- indusaadressile. Anl_GAF_E_20_Li_OA_SPK7.indb 219Anl_GAF_E_20_Li_OA_SPK7.indb 219 03.08.2017 11:30:5203.08.2017 11:30:52EE

Näidiku olek Tähendus ja abinõu Punane LED Roheline LED Väljalülitatud Vilgub Töövalmidus Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas Põleb Väljalülitatud Laadimine Laadija laeb akut kiirrežiimil. Väljalülitatud Põleb Aku on 85% täis ja töövalmis. (Laadimise kestus 1,5 Ah aku korral: 30 min) (Laadimise kestus 3,0 Ah aku korral: 60 min) (Laadimise kestus 4,0 Ah aku korral: 80 min) Seejärel lülitatakse ümber õrnale laadimisele, kuni aku on täiesti täis laetud. (Laadimise kestus kokku 1,5 Ah aku korral: u 40 min) (Laadimise kestus kokku 3,0 Ah aku korral: u 75 min) (Laadimise kestus kokku 4,0 Ah aku korral: u 100 min) Abinõu: Võtke aku laadijast välja. Eraldage laadija vooluvõrgust. Vilgub Väljalülitatud Paindlik laadimine Laadija asub säästva laadimise režiimil. Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kau- em kui 1 tund. Sellel võivad olla järgmised põhjused. - Akut ei ole pikka aega laetud või jätkatakse pooltühja aku laadimist (tühjakslaadimine) - Akutemperatuur ei ole ideaalses vahemikus 10° C ja 45° C. Abinõu: Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida. Vilgub Vilgub Viga Laadimine ei ole enam võimalik. Aku on defektne. Abinõu: Defektset akut ei tohi rohkem laadida. Võtke aku laadijast välja. Põleb Põleb Temperatuurihäire Aku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (ma- dalam kui 0° C). Abinõu: Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20 °C). Anl_GAF_E_20_Li_OA_SPK7.indb 220Anl_GAF_E_20_Li_OA_SPK7.indb 220 03.08.2017 11:30:5203.08.2017 11:30:52EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_GAF_E_20_Li_OA_SPK7.indb 221Anl_GAF_E_20_Li_OA_SPK7.indb 221 03.08.2017 11:30:5203.08.2017 11:30:52EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Aku Kulumaterjal / Kuluosad* Traathari, Nailonhari Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 84 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma

seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_GAF_E_20_Li_OA_SPK7.indb 223Anl_GAF_E_20_Li_OA_SPK7.indb 223 03.08.2017 11:30:5303.08.2017 11:30:53LV
