BRUKSANVISNING GAF-E 20 Li OA Gardol

Tryk på anslagsknappen.

1. Ta det oppladbare batteriet ut av maskinen.

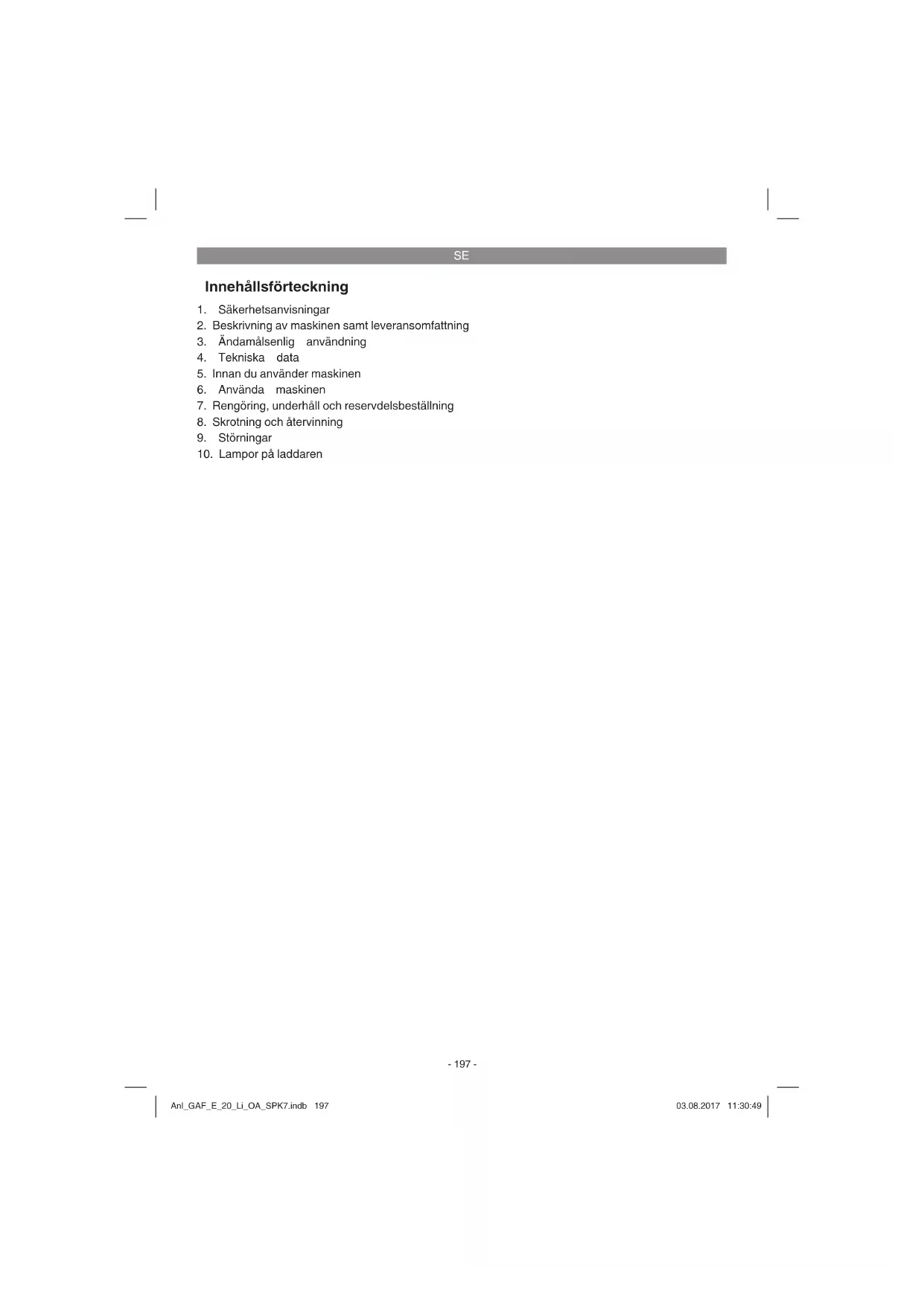

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

5. Innan du använder maskinen

7. Rengöring, underhåll och reservdelsbeställning

8. Skrotning och återvinning

10. Lampor på laddaren

Fara! Innan produkten kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna original-bruksanvisning / dessa säker- hetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer mås- te även denna original-bruksanvisning / dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvis- ningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Förklaring av skylten på maskinen (se bild 12) 1: Varning! 2: Använd ögon- och hörselskydd! 3: Skydda mot fuktig omgivning. 4: Läs igenom bruksanvisningen noggrant innan du använder maskinen. 5: Se till att inga andra personer fi nns i farozo- nen. 6: Verktyget efterroterar.

7. Roterande delar! Håll undan händer och föt-

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

1 Inkopplingsspärr 2 Strömbrytare 3 Monteringsspärr för inställning av handtaget 4 Stödhandtag 5 Höjdinställning 6 Skyddskåpa 7 Styrhjul 8 Nylonborste 9 Trådborste 10 Stift 11 Gaff elnyckel 12 Mutter 13 Skruvar för skyddskåpa

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut mas- kinen ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Maskinen är avsedd för borttagning av ogräs i fo- gar mellan stenar och plattor. Den är inte avsedd för användning på känsliga ytor, t ex kakel eller klinker. Maskiner för privata trädgårdar får inte användas till off entliga grönområden, parker, sportanläg- gningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. Anl_GAF_E_20_Li_OA_SPK7.indb 198Anl_GAF_E_20_Li_OA_SPK7.indb 198 03.08.2017 11:30:4903.08.2017 11:30:49SE

För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om mas- kinen används inom kommersiella, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter.

• Vikt p. 1
• ,85 kg Ljudtrycksnivå vid användarens öron p. 64
• dB(A) Osäkerhet K p. 3
• dB Obs! Maskinen levereras utan batterier och utan lad- dare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power-X-Change! Power-X-Change 20 V, 1,5 Ah p. 5
• Li-jon-celler 20 V, 3,0 Ah p. 10
• Li-jon-celler 20 V, 4,0 Ah p. 10
• Li-jon-celler Li-jon-batterierna i serien Power-X-Change får endast laddas med Power-X-laddaren. Laddare Nätspänning p. 200
• -250 V ~ 50-60 Hz Utgång Nominell spänning p. 21
• V DC Nominell ström mA Bullret från denna maskin kan överskrida 85 dB(A). I sådana fall ska användaren skyddas med bullerskyddande åtgärder. Bullret har mätts upp enligt prEN ISO 10518. Vibrationerna som hand- taget avger har mätts upp enl. prEN ISO 10518. Obs! Vibrationsvärdet förändras pga. elverktygets an- vändningsområde och kan i undantagsfall ligga över det angivna värdet. Begränsa uppkomsten av buller och vibration till ett minimum! p. 3000

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte längre an- vänds.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

5. Innan du använder maskinen

Maskinen levereras utan batterier och utan laddare!

5.1 Montera maskinen (bild 3-6b)

Sätt samman den övre och den undre kåpdelen (bild 3). Sätt in styrhjulet (bild 4/pos. 7) i öppningen i kåpan (bild 4/pos. A). Du måste höra hur hjulet snäpper in. Sätt på skyddskåpan (bild 5/pos. 6 enligt beskriv- ningen i bild 5 och fäst med 2 st skruvar (bild 5/ pos. 13). Sätt borsten (bild 6a/pos. A) på drivaxeln (bild 6a/ pos. B). Se till att fästet (bild 6a/pos. C) passar exakt. Innan borsten kan fästas ska axeln fi xeras. Sätt in stiftet (bild 2/pos. 10) i öppningen i axeln (bild 6b) och håll fast med en hand. Dra åt mut- tern (bild 6b/pos. 12) med gaff elnyckeln (bild 2/ pos. 11). Anl_GAF_E_20_Li_OA_SPK7.indb 199Anl_GAF_E_20_Li_OA_SPK7.indb 199 03.08.2017 11:30:5003.08.2017 11:30:50SE

Obs! Ta sedan ut stiftet ur axeln. Om borsten ska bytas ut kan den demonteras i omvänd följd.

5.2 Höjdinställning (bild 7)

Lossa på överfallsmuttern (pos. 5) tills grästrim- merns stång kan tryckas samman eller dras isär lätt. Ställ sedan in den avsedda arbetshöjden (bild

9) och fi xera stången i detta läge genom att dra åt

5.3 Ställa in stödhandtaget (bild 8)

Lossa på monteringsspärren (pos. 3) till stöd- handtaget tills handtaget utan vidare kan fällas framåt eller bakåt. Ställ in avsett läge och dra se- dan åt monteringsspärren på nytt.

5.4 Montera batteriet (bild 9/10)

Tryck in spärrknapparna på batteriets sida enligt beskrivningen i bild 9 och skjut sedan in batteriet i det härför avsedda batterifästet. När batteriet befi nner sig i läget som visas i bild 10 måste du se till att spärrknapparna snäpper in. Demontera batteriet i omvänd ordningsföljd.

knapparna på batteriets sidor.

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (14) stickkontakt till vägguttaget. Den gröna lysdio- den börjar blinka.

3. Sätt batteriet (13) på laddaren (14).

4. Under punkt „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna på laddaren betyder. Medan batteriet laddas värms det en aning. Detta är dock normalt. Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget

att det finns fullgod kontakt vid laddningskon- takterna. Om batteriet fortfarande inte kan laddas måste du skicka in

batteriet till vår kundtjänstavdelning. För att batteriets livslängd ska bli så lång som möjligt måste du alltid ladda batteriet i god tid. Detta är alltid nödvändigt om du märker att den batteridrivna grästrimmerns prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

5.6 Kapacitetsindikering för batteri

(bild 11b) Tryck på knappen för kapacitetsindikering för batteriet (pos. A). Kapacitetsindikeringen (pos. B) visar batteriets laddningsnivå med tre lysdioder. Alla tre lysdioder är tända Batteriet är fulladdat. 2 eller 1 lysdioder är tända Batteriet har tillräcklig restkapacitet. 1 lysdiod blinkar Batteriet är tomt och måste laddas. Alla lysdioder blinkar Batteriet har djupurladdats och är defekt. Du får inte längre använda eller ladda ett defekt batteri.

Beakta följande instruktioner för att få ut största möjliga prestanda av din fogrensare:

Använd inte fogrensaren utan skyddsanord- ning.

Tryck in inkopplings-spärrknappen (bild 2/ pos. 1) och strömbrytaren (bild 2/pos. 2) för att slå på fogrensaren.

Släpp strömbrytaren (bild 2/pos. 2) för att slå ifrån fogrensaren. En stålborste (bild 2/pos 9) och en nylonborste (bild 2/pos. 8) medföljer. Använd trådborsten vid okänsliga ytor och svårt ogräs. För mindre mäng- der ogräs eller på ytor som är alltför känsliga för stålborsten måste du använda nylonborsten. Obs! Gör alltid ett kort test på en sten eller platta för att kontrollera resultatet. Använd inte maskinen på känsliga ytor, t ex kakel eller klinker. Obs! Använd endast intakta borstar! Byt genast ut borsten om den är sliten eller har skadats. Håll alltid fast i maskinen med båda händerna. För maskinen framåt längs med fogen i gångtem- po. Håll samma hastighet för att få samma re- sultat längs med hela fogen. Vid behov kan du Anl_GAF_E_20_Li_OA_SPK7.indb 200Anl_GAF_E_20_Li_OA_SPK7.indb 200 03.08.2017 11:30:5003.08.2017 11:30:50SE

behöva rensa fogen fl era gånger.

7. Rengöring, underhåll och

reservdelsbeställning Fara! Slå ifrån grästrimmern och dra ut batteriet innan du ställer undan och rengör maskinen.

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maski- nen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Ta bort avlagringar på skyddskåpan med en borste.

För att ta ut kniven måste du först skjuta kni- ven inåt och sedan ta ut den genom den stora öppningen enligt beskrivningen i bild 22.

Montera in den nya kniven i omvänd ord- ningsföljd. Kontrollera att kniven snäpper in rätt enligt beskrivningen i bild 7.

I maskinens inre fi nns inga delar som kräver un- derhåll.

7.4 Reservdelsbeställning

Ange följande information när du beställer reser- vdelar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info Reservborste stål: Art.-nr.: 34.241.00 Reservborste nylon: Art.-nr.: 34.241.10

8. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Maskinen och dess tillbehör består av olika material som t ex metaller och plaster. Lämna in defekta delar till ett godkänt insamlings- ställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

Maskinen startar inte: Kontrollera att batteriet är fulladdat och att lad- daren fungerar. Om maskinen inte fungerar trots att spänning fi nns i nätet, ska den skickas in till kundtjänst (se adress). Anl_GAF_E_20_Li_OA_SPK7.indb 201Anl_GAF_E_20_Li_OA_SPK7.indb 201 03.08.2017 11:30:5003.08.2017 11:30:50SE

10. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i ladda- ren. Till Från Laddning Laddaren snabbladdar batteriet. Från Till Batteriet har laddats till 85 % och är klar för användning. (Laddningstid 1,5 Ah-batteri: 30 min ) (Laddningstid 3,0 Ah-batteri: 60 min ) (Laddningstid 4,0 Ah-batteri: 80 min ) Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt. (Total laddningstid 1,5 Ah-batteri: ca 40 min) (Total laddningstid 3,0 Ah-batteri: ca 75 min) (Total laddningstid 4,0 Ah-batteri: ca 100 min) Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer än 1 timme. Detta kan ha följande orsaker: - Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats ur (djupurladdning). - Batteriets temperatur befi nner sig inte inom idealintervallet 10°C till 45°C. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Du får inte längre ladda det defekta batteriet. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C). Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_GAF_E_20_Li_OA_SPK7.indb 202Anl_GAF_E_20_Li_OA_SPK7.indb 202 03.08.2017 11:30:5003.08.2017 11:30:50SE

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_GAF_E_20_Li_OA_SPK7.indb 203Anl_GAF_E_20_Li_OA_SPK7.indb 203 03.08.2017 11:30:5003.08.2017 11:30:50SE

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Batteri Förbrukningsmaterial/förbrukningsdelar* Trådborste, Nylonborste Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GAF_E_20_Li_OA_SPK7.indb 204Anl_GAF_E_20_Li_OA_SPK7.indb 204 03.08.2017 11:30:5003.08.2017 11:30:50SE

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 84 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GAF_E_20_Li_OA_SPK7.indb 205Anl_GAF_E_20_Li_OA_SPK7.indb 205 03.08.2017 11:30:5003.08.2017 11:30:50FI
