NÁVOD K OBSLUZE IND. 25 E Güde

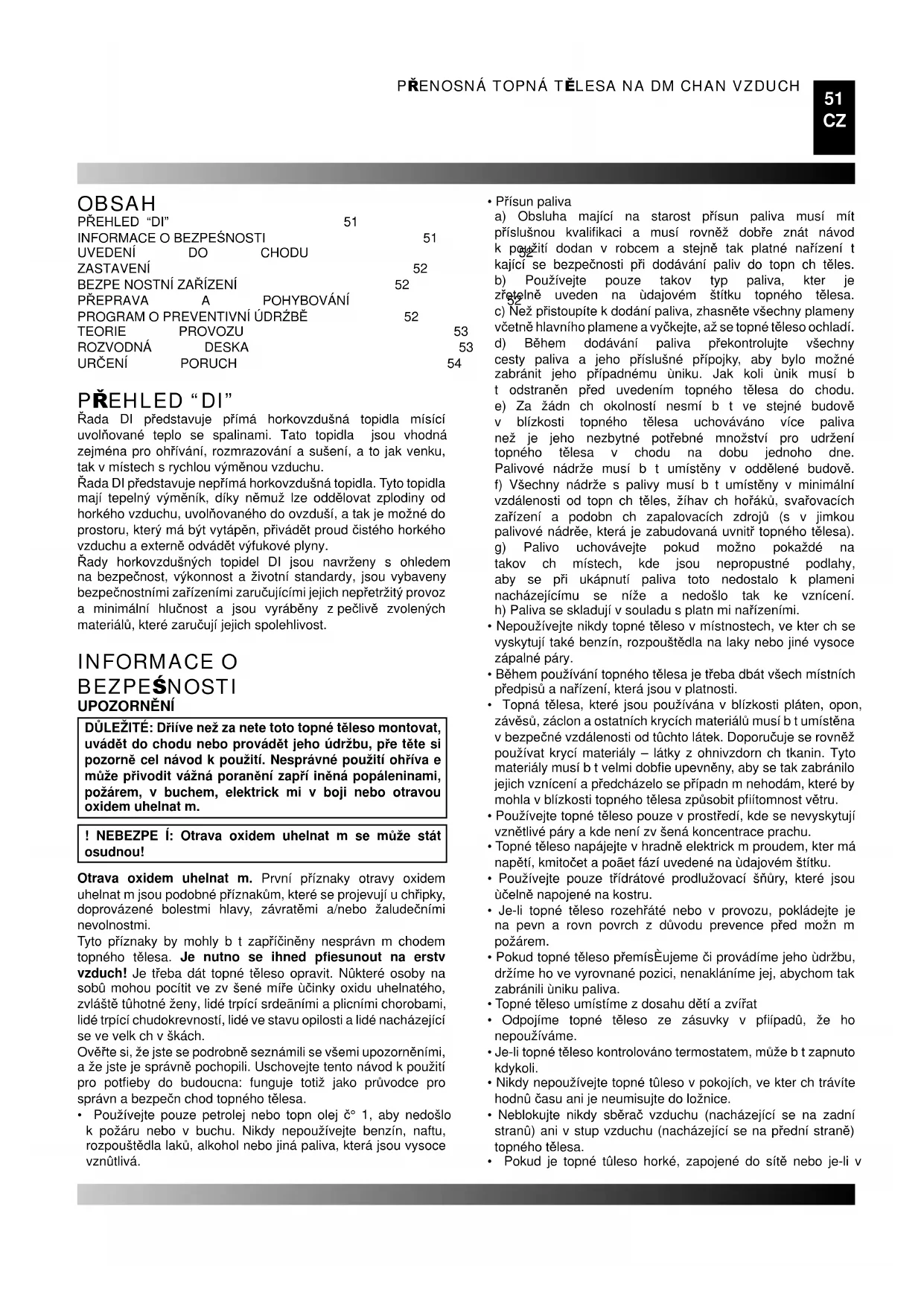

Řada DI představuje přímá horkovzdušná topidla mísící uvolňované teplo se spalinami. Tato topidla jsou vhodná zejména pro ohřívání, rozmrazování a sušení, a to jak venku, tak v místech s rychlou výměnou vzduchu. Řada DI představuje nepřímá horkovzdušná topidla. Tyto topidla mají tepelný výměník, díky němuž lze oddělovat zplodiny od horkého vzduchu, uvolňovaného do ovzduší, a tak je možné do prostoru, který má být vytápěn, přivádět proud čistého horkého vzduchu a externě odvádět výfukové plyny. Řady horkovzdušných topidel DI jsou navrženy s ohledem na bezpečnost, výkonnost a životní standardy, jsou vybaveny bezpečnostními zařízeními zaručujícími jejich nepřetržitý provoz a minimální hlučnost a jsou vyráběny z pečlivě zvolených materiálů, které zaručují jejich spolehlivost. INFORMACE O BEZPEŚNOSTI UPOZORNĚNÍ DŮLEŽITÉ: Dřiíve než za nete toto topné těleso montovat, uvádět do chodu nebo provádět jeho údržbu, pře těte si pozorně cel návod k použití. Nesprávné použití ohříva e může přivodit vážná poranění zapří iněná popáleninami, požárem, v buchem, elektrick mi v boji nebo otravou oxidem uhelnat m. ! NEBEZPE Í: Otrava oxidem uhelnat m se může stát osudnou! Otrava oxidem uhelnat m. První příznaky otravy oxidem uhelnat m jsou podobné příznakům, které se projevují u chřipky, doprovázené bolestmi hlavy, závratěmi a/nebo žaludečními nevolnostmi. Tyto příznaky by mohly b t zapříčiněny nesprávn m chodem topného tělesa. Je nutno se ihned pfi esunout na erstv vzduch! Je třeba dát topné těleso opravit. Nûkteré osoby na sobû mohou pocítit ve zv šené míře ùčinky oxidu uhelnatého, zvláště tûhotné ženy, lidé trpící srdeãními a plicními chorobami, lidé trpící chudokrevností, lidé ve stavu opilosti a lidé nacházející se ve velk ch v škách. Ověřte si, že jste se podrobně seznámili se všemi upozorněními, a že jste je správně pochopili. Uschovejte tento návod k použití pro potfi eby do budoucna: funguje totiž jako průvodce pro správn a bezpečn chod topného tělesa.

• Používejte pouze petrolej nebo topn olej č° 1, aby nedošlo k požáru nebo v buchu. Nikdy nepoužívejte benzín, naftu, rozpouštědla laků, alkohol nebo jiná paliva, která jsou vysoce vznûtlivá.

• Přísun paliva a) Obsluha mající na starost přísun paliva musí mít příslušnou kvalifi kaci a musí rovněž dobře znát návod k použití dodan v robcem a stejně tak platné nařízení t kající se bezpečnosti při dodávání paliv do topn ch těles. b) Používejte pouze takov typ paliva, kter je zřetelně uveden na ùdajovém štítku topného tělesa. c) Než přistoupíte k dodání paliva, zhasněte všechny plameny včetně hlavního plamene a vyčkejte, až se topné těleso ochladí. d) Během dodávání paliva překontrolujte všechny cesty paliva a jeho příslušné přípojky, aby bylo možné zabránit jeho případnému ùniku. Jak koli ùnik musí b t odstraněn před uvedením topného tělesa do chodu. e) Za žádn ch okolností nesmí b t ve stejné budově v blízkosti topného tělesa uchováváno více paliva než je jeho nezbytné potřebné množství pro udržení topného tělesa v chodu na dobu jednoho dne. Palivové nádrže musí b t umístěny v oddělené budově. f) Všechny nádrže s palivy musí b t umístěny v minimální vzdálenosti od topn ch těles, žíhav ch hořáků, svařovacích zařízení a podobn ch zapalovacích zdrojů (s v jimkou palivové nádrěe, která je zabudovaná uvnitř topného tělesa). g) Palivo uchovávejte pokud možno pokaždé na takov ch místech, kde jsou nepropustné podlahy, aby se při ukápnutí paliva toto nedostalo k plameni nacházejícímu se níže a nedošlo tak ke vznícení. h) Paliva se skladují v souladu s platn mi nařízeními.

• Nepoužívejte nikdy topné těleso v místnostech, ve kter ch se vyskytují také benzín, rozpouštědla na laky nebo jiné vysoce zápalné páry.

• Během používání topného tělesa je třeba dbát všech místních předpisů a nařízení, která jsou v platnosti.

• Topná tělesa, které jsou používána v blízkosti pláten, opon, závěsů, záclon a ostatních krycích materiálů musí b t umístěna v bezpečné vzdálenosti od tûchto látek. Doporučuje se rovněž používat krycí materiály – látky z ohnivzdorn ch tkanin. Tyto materiály musí b t velmi dobfi e upevněny, aby se tak zabránilo jejich vznícení a předcházelo se případn m nehodám, které by mohla v blízkosti topného tělesa způsobit pfi ítomnost větru.

• Používejte topné těleso pouze v prostředí, kde se nevyskytují vznětlivé páry a kde není zv šená koncentrace prachu.

• Topné těleso napájejte v hradně elektrick m proudem, kter má napětí, kmitočet a poãet fází uvedené na ùdajovém štítku.

• Používejte pouze třídrátové prodlužovací šňůry, které jsou ùčelně napojené na kostru.

• Je-li topné těleso rozehřáté nebo v provozu, pokládejte je na pevn a rovn povrch z důvodu prevence před možn m požárem.

• Pokud topné těleso přemísÈujeme či provádíme jeho ùdržbu, držíme ho ve vyrovnané pozici, nenakláníme jej, abychom tak zabránili ùniku paliva.

• Topné těleso umístíme z dosahu dětí a zvířat

• Odpojíme topné těleso ze zásuvky v pfi ípadû, že ho nepoužíváme.

• Je-li topné těleso kontrolováno termostatem, může b t zapnuto kdykoli.

• Nikdy nepoužívejte topné tûleso v pokojích, ve kter ch trávíte hodnû času ani je neumisujte do ložnice.

• Neblokujte nikdy sběrač vzduchu (nacházející se na zadní stranû) ani v stup vzduchu (nacházející se na přední straně) topného tělesa.

• Pokud je topné tûleso horké, zapojené do sítě nebo je-li vchodu, nesmí b t nikdy přemisováno, nesmí s ním b t nijak manipulováno, nesmí se doplňovat palivo a ani na něm nesmí b t prováděna jakákoli údržba.

Dříve, než uvedete do provozu generátor, tedy ještě pfi edtím, než jej zapojíte do sítě na napájení, musíte zkontrolovat, zda charakteristiky napájení z elektrické sítě jsou odpovídající cha- rakteristikám uveden m na ùdajovém štítku. ! UPOZORNĚNÍ: Elektrické vedení napájení generátoru musí vybaveno uzemněním a magnetick m tepeln m diferenciálním vypína em. Elektrická zástr ka generátoru musí mít připojení do zásuvky, která je opatfi ena úse níkem. Ke spuštění stroje je třeba následující:

• nastavit spínač 1 (Fig. 2) na pozici představující symbol: ON spustí se ventilátor a po několika vteřinách nastane spalování. Po prvním uvedení do chodu a po ùplném vyprázdnění okruhu motorové nafty se může stát, že proud nafty v palivové trysce může b t nedostatečn , což může zapříčinit zásah kontrolního zařízení plamene, které zastaví generátor. V takovém případě po uplynutí zhruba jedné minuty, stiskněte tlačítko pro opětovné spuštění 2 (Fig. 2) a znovu zapněte stroj. V případě, že postup nebude ùspěšn , je třeba provést následující operace:

1. Zkontrolovat, zda je v nádrži ještě motorová nafta;

2. Stisknout tlačítko pro opětovné spuštění 2 (Fig. 2);

3. Jestliže po provedení v še uveden ch operací generátor

nefunguje, je zapotřebí prostudovat paragraf “UR ENÍ PORUCH” a odhalit příčinu neùspěšného chodu stroje. ZASTAVENÍ Chceme-li chod stroje zastavit, musíme nastavit spínač 1 (Fig.

2) do polohy “0”. Plamínek zhasne, ventilátor bude pokračovat v

ochlazování až do ùplného ochlazení spalovací komory.

BEZPE NOSTNÍ ZAŘÍZENÍ

Generátor je vybaven elektronick m zařízením na kontrolu plamene. Pokud se objeví jedna nebo více odchylek ve fun- gování stroje, toto zařízení vyvolá zástavu stroje a rozsvítí se kontrolka tlačítka opětovného spuštûní stroje 2 (Fig. 2). Dojde k zásahu oteplovacího termostatu, kter vyvolá přerušení dodávky motorové nafty, pokud se pŕehřeje generátor. Termostat se automaticky opět zapne, když klesne teplota ve spalovací komoře až na maximální pfi ípustnou hodnotu. Dříve než opět uvedeme do chodu generátor, je třeba určit a odstranit příčinu, kvůli které došlo k přehfi átí (například zanesení nasávacího otvoru aŕnebo přívodu vzduchu, zastavení ventilátoru). Stroj se znovu uvede do chodu tak, že se stiskne tlačítko opětovného spuštění a je třeba zopakovat instrukce, uvedené v paragrafu “UVEDENÍ DO CHODU ”.

PŘEPRAVA A POHYBOVÁNÍ

UPOZORNĚNÍ Dříve než za nete přemist’ovat přístroj, je nutné: zastavit stroj dle pokynů uveden ch v předchozím odstavci; odpojit napájení z elektrické sítě tak, že vyjmeme vidlici z elektrické zásuvky a po káme si na ochlazení generátoru. Dříve než začneme zvedat či přemist’ovat generátor, ujistíme se, že uzávěr nádrže je pevnû fi xován. Generátor může b t dodán v přenosném provedení, vybaven koly nebo může b t podvěsn , namontovan na podpûrné konstrukci s ukotvením na upevnûní, které může b t provedeno prostřednictvím lan nebo řetěz. V prvním případû je, pokud jde o pfi epravu, dostačující, je-li generátor uchopen za podpěrn držák a je posouván na kolech. Ve druhém případě se musí generátor zdvihnout pomocí vysokozdvižného vozíku nebo jiného podobného zařízení.

PROGRAM O PREVENTIVNÍ

ÚDRŹBĚ Abychom dosáhli pravidelného a správného chodu stroje, je nezbytné pravidelně čistit spalovací komoru, hořák a ventilátor. UPOZORNĚNÍ Dříve než za nete přemist’ovat přístroj, je nutné: zastavit stroj dle pokynů uveden ch v předchozím odstavci; odpojit napájení z elektrické sítě tak, že vyjmeme vidlici z elektrické zásuvky a po káme si na ochlazení generátoru. Po každ ch 50 hodinách chodu stroje se musí:

• Odmontovat fi ltrační vložka, vyjmout a vyčistit ãistou motorovou naftou;

• Odmontovat vnější cylindrick kryt a fi ádnû vyčistit vnitfi ní část a lopatky ventilátoru;

• Zkontrolovat stav šňůr a kolíků ve vysokém napětí na elektrodách;

• Rozmontovat hoák a vyčistit jeho části, vyčistit elektrody a nastavit vzdálenost na požadovanou hodnotu, která je uvedena na str. 95 ve schématu regulace elektrod.

PŘENOSNÁ TOPNÁ TĚLESA NA DM CHAN VZDUCHTEORIE PROVOZU 1. Spalovací komora, 2. Kouřová spojovací část odolná větru, 3. Hoŕák, 4. Tryska, 5. Oběh paliva, 6. Elektrick ventil paliva, 7. Naftové čerpadlo, 8. Мotor, 9. Ventilátor, 10. Filter, 11. Nádrž na palivo. Obrázek 1 - Modely vákonem DI. PŘENOSNÁ TOPNÁ TĚLESA NA DM CHAN VZDUCH

1. Hlavní spínač, 2. Tlačitko opětovného spuštěnì, 3. Napájecí kabel.

ZJIŠTĚNÁ PORUCHA MOžNÉ PŘÍ INY ŘEŠENÍ Ventilátor se nespouští a plamen se nezapaluje 1 Nedostatečné elektrické napájení 2 Vinutí spáleného nebo odpojeného motoru 1a Překontrolovat charakteristiky elektrického zaízení (230V - 1~ - 50 Hz) 1b Zkontrolovat funkčnost a polohu spínače 1c Zkontrolovat, zda není porušená tavná pojistka 2 Vymûnit motor Ventilátor se spouští a plamen se nezapaluje nebo nezÛstává zapálen 1 Nefunkžní zapalování 2 Defektní plamen u kontrolního zařízení 3 Nefunkční fotobuňka 4 Motorová nafta se nedostává k hořáku nebo přichází v nedostačujícím množství 5 Elektrick ventil nefunguje 1a Zkontrolovat připojení kabelů zapalování k elektrodám a k transformátoru 1b Zkontrolovat polohu elektrod a jejich vzdálenost podle schématu na stranû 8 1c Pfi ekontrolovat, zda jsou čisté elektrody 1d Vyměnit transformátor zapalování 2 Vyměnit zafi ízení 3 Vyčistit fotobuňku nebo ji vymûnit 4a Zkontrolovat, zda není porušeno spojení mezi čerpadlem a motorem 4b Zkontrolovat, zda do oběhu motorové nafty nevnikl vzduch, a to kontrolou těsnosti trubek a těsnění fi ltru 4c Vyčistit nebo je-li nutné vyměnit trysku 5a Zkontrolovat elektrické zapojení 5b Zkontrolovat termostat TS 5c Vyčistit a případně vyměnit elektrick ventil Ventilátor se spouští a plamen se zapaluje, avšak tvofi í koufi 1 Vzduch potřebn pro spalování není dostačující 2 Vzduch potřebn pro spalování je přebytečn 3 Používaná nafta je znečištûná nebo obsahuje vodu 4 Pronikání vzduchu do obûhu motorové nafty 5 Nedostatečné množství motorové nafty v hofi áku 6 Přebytečné množství motorové nafty v hořáku 1a Odstranit veškeré možné pfi ekážky nebo ucpávky ze sacího potrubí a/nebo z pfi ívodu vzduchu 1b Ověfi it si polohu regulačního kroužku vzduchu 1c Vyčistit kotouč hofi áku 2 Ověfi it si polohu regulačního kroužku vzduchu 3a Vymûnit použitou motorovou naftu za novou 3b Vyãistit fi ltr motorové nafty 4 Zkontrolovat těsnost trubek a těsnění fi ltru nafty 5a Zkontrolovat hodnotu tlaku čerpadla 5b Vyčistit nebo vyměnit trysku 6a Zkontrolovat hodnotu tlaku čerpadla 6b Vyměnit trysku Generátor se nevypíná 1 Poškozen elektrick ventil 1 Vyměnit těleso elektrického ventilu Ventilátor se nevypíná 1 Termostat ventilátoru je poškozen 1 Vyměnit termostat TR

1. Skontrolujte či je v nádrži dostatok oleja.

1. Spaľovacia komora, 2. Pripojenie odvádzača spalín, 3. Horák, 4. Tryska, 5. Palivový systém, 6. Elektrický ventil paliva, 7. Palivové čerpadlo, 8.Elektromotor, 9. Ventilátor, 10. Hák pre zvíjanie kábla, 11. Palivová nádrž, Fig. 1

1. Hlavný vypínač, 2. Butonul de re-pornire, 3. Kábel elektrického prúdu,

1. Výpadok elektrického prúdu.

3a. Vymeňte použité palivo za čisté. 3b. Vyčistite palivový fi lter.
