ERM 16373 - Sekačka na trávu Grizzly - Bezplatný návod k obsluze

Typ výrobku	Sekačka na trávu elektrická
Značka	Grizzly
Model	ERM 16373
Příkon	1600 W
Napájecí napětí	220-240 V~, 50 Hz
Třída ochrany	II (dvojitá izolace)
Typ ochrany	IPX4
Otáčky naprázdno	3450 min⁻¹
Průměr sečení	37 cm
Výška sečení	25 až 75 mm (6 poloh)
Hmotnost	asi 15 kg
Objem sběrného koše	35 l
Zaručená hladina hluku (LWA)	96 dB(A)
Hladina akustického tlaku (LpA)	88 dB(A)
Vibrace (ah)	≤ 2,5 m/s²
Nastavení výšky	Centrální páčkou (6 stupňů)
Funkce	Sečení, sběr, mulčování (součástí dodávky)
Rukojeť	Snadné skládání pro kompaktní skladování
Indikátor naplnění	Ano, na koši (klapka)
Oblast použití	Domácí trávníky
Údržba	Čištění po použití, mazání kol
Bezpečnost	Dvojitá izolace, zastavení motoru při uvolnění páčky, ochrana proti nárazům
Náhradní díly	Nůž, mulčovací sada atd. (dostupné online)
Záruka	24 měsíců (domácí použití)

Často kladené otázky - ERM 16373 Grizzly

Jaká je minimální a maximální výška sečení?

Výška sečení je nastavitelná od 25 mm (minimum) do 75 mm (maximum) pomocí centrální páčky s 6 polohami.

Jak používat přiloženou mulčovací sadu?

Vyjměte sběrný koš, zvedněte ochranu proti nárazům, poté vložte mulčovací sadu (červené tlačítko zaklapne). Pro vyjmutí zvedněte ochranu, stiskněte tlačítko dolů a sadu vyjměte.

Jak spustit a zastavit sekačku?

Stiskněte tlačítko odjištění (17) a držte stisknutou páčku startu (2). Uvolněte tlačítko. Pro zastavení uvolněte startovací páčku.

Co dělat, když sekačka nestartuje?

Zkontrolujte síťové napětí (zásuvka, kabel). Pokud je startovací páčka nebo odjišťovací tlačítko vadné, kontaktujte zákaznický servis. Opotřebované uhlíky nebo vadný motor vyžadují odbornou opravu.

Jak udržovat nůž?

Při výměně nože odpojte zařízení, nasaďte silné rukavice, držte nůž (20) a povolte šroub (21) proti směru hodinových ručiček. Nový nůž namontujte opačným směrem. Tupý nůž nechte nabrousit odborníkem.

Jaký typ napájecího kabelu použít?

Použijte kabel typu H05RN-F o průřezu nejméně 2,5 mm² a maximální délce 75 m. Kabel před použitím zcela odviňte.

Jak uskladnit sekačku po použití?

Vyčistěte ji, složte rukojeť povolením horní a dolní rychloupínací páčky a sklopte ji na kryt. Můžete ji také skladovat ve svislé poloze (funkce Stow). Uchovávejte na suchém místě mimo dosah dětí.

Jaká jsou základní bezpečnostní opatření?

Nikdy nepoužívejte za deště nebo na mokré trávě. Před jakýmkoli seřizováním nebo čištěním vždy odpojte zařízení. Noste pevnou obuv a dlouhé kalhoty. Udržujte děti a zvířata v bezpečné vzdálenosti. Nůž se po zastavení stále otáčí – počkejte na jeho úplné zastavení.

Jak vyprázdnit sběrný koš a interpretovat indikátor?

Indikátor naplnění (7a) na boku koše: otevřená klapka = prázdný, zavřená klapka = prázdný (funkce při sečení). Pro vyprázdnění zvedněte ochranu proti nárazům, odháčkujte koš a vyhoďte trávu do kompostu.

Kde sehnat náhradní díly?

Náhradní díly (nůž, mulčovací sada atd.) jsou k dispozici na webu www.grizzly-service.eu nebo kontaktováním zákaznického servisu Grizzly.

NÁVOD K OBSLUZE ERM 16373 Grizzly

Elektrická travní sekačka

Elektriné vejapjové

Překlad originálního návodu k obsluze

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

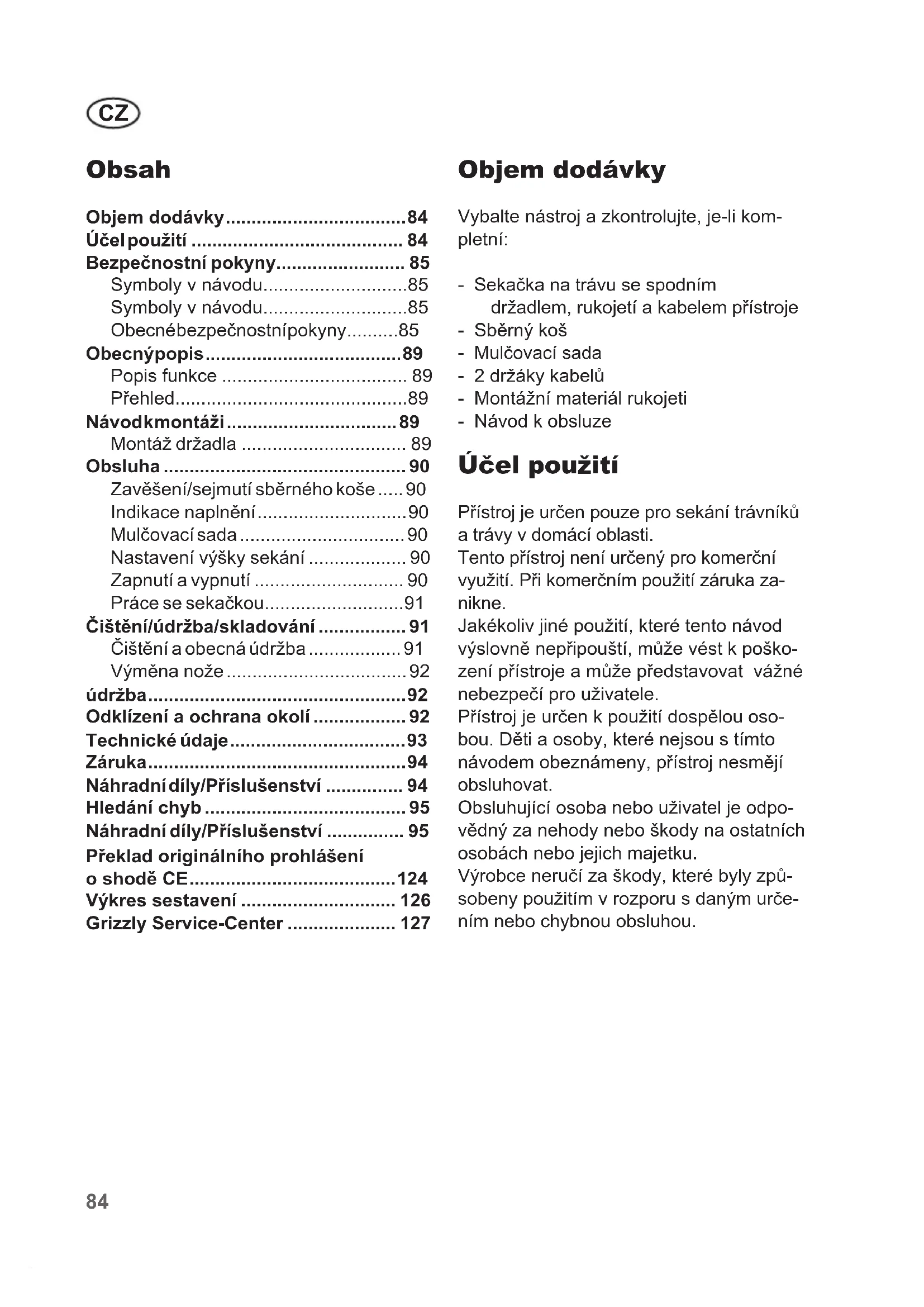

Bezpečnostní pokyny.... 85

Symboly v návodu....85

Symboly v návodu....85

Obecnébezpečnostnípokyny......85

Obecnýpopis....89

Popis funkce 89

Přehled....89

Návodkmontáži 89

Montáž držadla 89

Obsluha 90

Zavěšení/sejmutí sběrného koše ..... 90

Indikace naplnění......90

Mulčovací sada 90

Nastavení výšky sekání 90

Zapnutí a vypnutí 90

Práce se sekačkou....91

Čištění/údržba/skladování ...... 91

Čištění a obecná údržba 91

Výměna nože 92

údržba....92

Odklízení a ochrana okolí ...... 92

Technické údaje....93

Záruka....94

Náhradní díly/Příslušenství ..... 94

Hledání chyb 95

Náhradní díly/Příslušenství ..... 95

Překlad originálního prohlášení

o shodě CE....124

Výkres sestavení 126

Vybalte nástroj a zkontrolujte, je-li kompletní:

• Sekačka na trávu se spodním držadlem, rukojetí a kabelem přístroje
• Sběrný koš
• Mulčovací sada
• 2 držáky kabelů
• Montážní materiál rukojeti
• Návod k obsluze

Účel použití

Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti.

Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.

Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.

Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto návodem obeznámeny, přístroj nesmějí obsluhovat.

Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.

Symboly v návodu

Varování! čtěte si návod k obsluze.

Přístroj nevystavujte vlhkosti. Nepracujte při dešti a nesekejte mokrou trávu.

Nebezpečí poranění odmrštěnými částmi.

Zabraňte přístupu okolo stojících osob k přístroji.

Pozor! Doběh nože sekačky.

Opatrně – ostré nože! Nohy a ruce musí být v dostatečné vzdálenosti od přístroje. Nebezpečí pora- nění!

Před nastavováním nebo čištěním, po zamotání či poškození síťového kabelu vypněte motor a vytáhněte síťovou zástrčku.

Používejte ochranu zraku a sluchu.

Nebezpečí vyplývající z poškozeného síťového kabelu. Sít'ový kabel udržujte v dostatečné vzdálenosti od přístroje a řezacích nožů!

Třída ochrany II

Údaj o hladině hluku L _WA v dB

ktrické prístroje nepatří do domácího odpadu

Průměr střihu

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným ško-dám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Obecné bezpečnostní pokyny

Důležité! Pozorně si přečtěte tento návod k obsluze. Návod k obsluze uschovejte pro další potřebu.

Tento přístroj může při neodborném používání způsobit vážná poranění. Aby nedošlo k poranění osob a věcným škodám, bezpodmínečně si přečtěte a dodržujte následující bezpečnostní pokyny a seznamte se se všemi obslužnými díly.

CZ

Příprava:

• Nedovolte, aby přístroj používaly děti nebo osoby, které neznají návod k obsluze. Místní ustanovení mohou specifikovat minimální stáří obsluhující osoby.
• Přístroj nikdy nepoužívejte v blízkosti osob, zejména dětí a domácích zvířat.
• Obsluha nebo uživatel je odpovědný za nehody či poškození jiných lidí nebo jejich vlastnic-tví.
• Zkontrolujte terén, kde budete přístroj používat, odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohl přístroj zachytit a odmrštit.
• Nosté vhodný pracovní oděv, jako jsou pevná obuv s neklouzavou podrážkou a pevné, dlouhé kalhoty. Přístroj nepoužívejte, jste-li naboso nebo v otevřených sandálech. Při práci nenoste volný oděv nebo oděv s dlouhými šňůrkami nebo pásky.
• Před každým použitím provedte vizuální kontrolu přístroje. Přístroj nepoužívejte, pokud chybí, jsou poškozená nebo opotřebovaná ochranná zařízení (např. ochrana proti odraženým předmětům nebo sběrný koš), části řezacího zařízení nebo čepy. K zabránění nevyvážení mohou být poškozené nástroje a čepy vyměňovány jen v sadách.

• Ú přístrojů s několika řeznými nástroji bud’te opatrní, protože pohyb jednoho nože může způsobit rotaci ostatních nožů.

• Používejte jen ty náhradní díly a příslušenství, které byly dodány a doporučeny výrobcem. Používání cizích dílů vede k okamžité ztrátě nároku na záruku.

• Před použitím vždy zkontrolujte, zda připojovací a prodlužovací kabel nevykazují známky poškození nebo opotřebení. Bude-li kabel při používání poškozen, musíte jej okamžitě odpojit z el. sítě. Před odpojením se kabelu nedotýkejte. Přístroj nepoužívejte, je-li kabel poškozený nebo opotřebený.

Práce s přístrojem:

Nohy a ruce nesmíte mít v blízkosti nebo pod rotujícími díly. Hrozí nebezpečí poranění!

Dodržujte ochranu proti hlu- ku a místní předpisy.

Motor nastartujte podle pokynů a jen tehdy, máte-li nohy v dosta-tečné vzdálenosti od řezných nástrojů.

• Přístroj nepoužívejte v dešti, při špatném počasí, ve vlhkém prostředí nebo na mokré trávě. Pracujte jen při denním světle či dobrém osvětlení.
• S přístrojem nepracujte, pokud jste unaveni nebo se nemůžete soustředit, po požití alkoholu či léků. Během práce si vždy včas udělejte přestávku. Pracujte s rozumem.
• Vždy dbejte, abyste při práci stáli stabilně, zejména na sva-

zích. Pracujte příčně ke svahu, nikdy ne přímo dolů nebo na- horu. Bud'te velmi opatrní při změně směru jízdy na svahu. Nepracujte na příliš strmých svazích.

• Přístroj používejte jen při pomalé rychlosti. Bud'te velmi opatrní při obracení, přitahování přístroje či při jízdě pozpátku.
• Přístroj opatrně zapněte podle pokynů v tomto návodu. Dbejte na dostatečnou vzdálenost nohou od rotujících nožů.
• Přístroj při startování nenaklá-nějte, ledaže je to zapotřebí při nájezdu do vysoké trávy. V tomto případě přístroj nakloň-te zatlačením úchytné rukojeti dolů tak, že prední kola přístroje lehce nadzvednete nahoru. Vždy zkontrolujte, zda se obě ruce nachází v pracovní poloze, dříve než přístroj zase položíte zpět na zem.
• Nikdy nepracujte bez sběrného koše nebo ochrany proti odraženým předmětům. Vždy se zdržujte v dostatečné vzdálenosti od vyhazovacího otvoru.
• Motor nespouštějte, pokud stojíte před vyhazovací šachtou.

Pozor, nebezpečí! Nůž dobí-há.

Hrozí nebezpečí poranění.

- Přístroj byste neměli zvedat nebo přepravovat, pokud běží motor. Přístroj vypněte, pokud musí být kvůli přepravě nakloněn, křížíte-li jiné plochy než travnaté a jedete-li s ním smě-

rem k nebo od ploch, které mají být posekány.

• Vyhazovací otvor trávy musí být stále čistý a volný. Posekanou trávu odstraňujte jen po zastavení stroje.
• Přístroj nenechávejte na pracovišti bez dozoru.
• Nepracujte s poškozeným, nekompletním přístrojem nebo s přístrojem přestavěným bez souhlasu výrobce. Přístroj nikdy nepoužívejte s poškozenými ochrannými zařízeními nebo kryty či s chybějícími bezpečnostními zařízeními, jako jsou usměrňovací zařízení a/nebo zařízení k zachytávání trávy.
• Přístroj nepřetěžujte. Pracujte jen v uvedeném výkonovém rozsahu a neměňte nastavení regulátoru na motoru. Pro těžké práce nepoužívejte stroje se slabým výkonem. Přístroj nepoužívejte k účelům, pro které není určen.
• Přístroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů. V opačném případě může dojít k požáru nebo výbuchu.
• Přístroj nikdy nezvedejte nebo neodnášejte, pokud motor běží.

• Přístroj vypněte a vytáhněte sít'ovou zástrčku a přesvědčte se, zda se zastavily všechny pohyblivé díly:

• vždy, když opouštíte stroj,

• před čištěním vyhazovacího otvoru nebo odstraněním zablokování,
• pokud přístroj nepoužíváte,
• před kontrolou, čištěním a údržbou na stroji,
• je-li síťový kabel poškozený nebo zamotaný,

CZ

- narazí-li přístroj při práci na překážku nebo dojde k nezvyklým vibracím. V tomto případě zkontrolujte poškození přístroje a event. jej nechte opravit.

- Nikdy nedávejte ruce a nohy do blízkosti rotujících částí nebo pod ně. U rotačních sekaček nikdy nesmíte stát před otvorem k vyhazování trávy.

Údržba a skladování:

• Při údržbě nožů dávejte po- zor, zda lze s noži pohybovat dokonce i tehdy, je-li odpojen zdroj napětí.
• Přesvědčte se, zda jsou všechny matice, svorníky a šrouby pevně utaženy a zda lze s přístrojem bezpečně pracovat.
• U sekačky zkontrolujte možná poškození.
• Provedte potřebné opravy poškozených dílů.
• Nikdy se nepokoušejte přístroj sami opravovat, ledaže jste k tomu kompetentní na základě vašeho vzdělání. Veškeré práce, které nejsou uvedeny v tomto návodu, mohou provádět jen námi autorizované zákaznické servisy.
• Přístroj uchovávejte na suchém místě a mimo dosah dětí.
• O váš přístroj se řádně starejte. K zajištění optimální a bezpečné práce musí být nástroje čisté a ostré. Řid'te se předpisy o údržbě.
• Měníte-li řezací zařízení, navlékněte si ochranné rukavice.
• Pravidelně kontrolujte sběrný koš na trávu, zda není opo-

třebován nebo zdeformován. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené části. Při nastavování nožů obzvlášť opatrní, abyste si nepřiskřípli prsty mezi rotující nože a pevné části sekačky.

- Zkontrolujte, zda jsou použity náhradní řezné nástroje schválené výrobcem.

Elektrická bezpečnost:

• Dbejte, aby sít'ové napětí od- povídalo údajům uvedeným na typovém štítku.
• Přístroj podle možnosti připojujte jen k zásuvkám s ochranným vypínačem proti chybnému proudu (vypínač FI) se jmenovitým proudem ne větším než 30 mA.
• Zabraňte dotyku těla s uzemněnými díly (např. s kovovými ploty, kovovými sloupky).
• Používejte jen schválené síťové kabely H05RN-F, které jsou dlouhé maximálně 75 cm a jsou určeny pro použití v terénu. Průřez vodiče síťového kabelu musí činit minimálně 2,5 mm². Před použitím odviňte celý kabel z kabelového bubnu. Žkontrolujte poškození kabelu.
• K uchycení síťového kabelu použijte k tomu určené zavěšení.
• Při práci udržujte síťový kabel mimo dosah řezacího nástroje. Řezné nože mohou poškodit síťový kabel a přijít do styku s vodivými díly. Sít'ový kabel musí ze zásady vždy být za obsluhující osobou.
• Při vytahování zástrčky ze zá- suvky netahejte za kabel. Sít'ový kabel chraňte před teplem,

olejem nebo ostrými hranami.

- Přístroj vypněte a vytáhněte sítovou zástrčku ze zásuvky, je-li sítový kabel poškozen. V přípa-dě poškození sítového kabelu musí být tento kabel vyměněn výrobcem, jeho zákaznickým servisem nebo jinou kvalifikovanou osobou, aby se předešlo nebezpečí úrazu.

- Poškozený síťový kabel nepřipojujte k síti. Poškozeného síťového kabelu se nedotýkejte, je-li připojen k síti. Poškozený síťový kabel může vést ke kontaktu s vodivými díly.

Obecný popis

Popis funkce

Elektrická sekačka má řezací nástroj otáčející se paralelně s řeznou rovinou. Je vybavena výkonným elektromotorem, robustním plastovým krytem, bezpečnostním spínačem, ochranou proti odraženým předmětům a sběrným košem s indikací naplnění. Navíc lze přístroj 6násobně výškově přestavit a má lehce jdoucí kola. Funkce obslužných částí je popsána následovně.

Přehled

1 Rámová rukojeť

2 Startovací páčka
3 2 rychloupínací páčky v horní části k upevnění rukojeti
4 Spodní rukojet'
5 Ochrana proti odraženým předmětům
6 2 rychloupínací páčky ve spodní části k upevnění držadla
7 Sběrný koš

8 Zadní kola
9 Přední kola
10 Kryt prístroje
11 Páčka k nastavení výšky řezu
12 2 držadla

13 Přístrojový kabel
14 Kabelový držák
15 Odlehčení kabelu
16 Přístrojová zásuvka
17 Odblokovací tlačítko
18 Mulčovací sada

Návod k montáži

Před jakoukoli prací na přístroji vytáhněte síťovou zástrčku ze zá- suvky.

Montáž držadla

Montáž držadla:

1. Vyklopte spodní držadlo (4) a uveďte ho do požadovaného sklonu.

2

Upevněte spodní držadlo s již předmontovanými rychloupínacími páčkami (6). Možné jsou 3 pozice.

Montáž rukojeti:

1. Upevněte rukojeť (1) pomocí dodávaných šroubů, podložek a rychloupínacích páček (3) vpravo a vlevo na spodním držadle (4). Jsou možné dvě polohy
2. Zaklapnutí přidržení kabelu: Zaklapněte přidržení kabelu (14) na držadle a upevněte tím kabel přístroje (13).

Obsluha

Pozor: Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!

Zavěšení/sejmutí sběrného koše

1. Nadzvedněte ochranu proti odraženým předmětům (5)

2. Sběrný koš (7) zavěste do při- praveného závěsu (19) na zadní straně přístroje.

3. Napolohujte ochranu proti odraženým předmětům (5) na sběrném koši (7), udrží jej ve správné poloze.

4. K sejmutí sběrného koše (7) nadzvedněte ochranu proti odraženým předmětům (5) a vyvěste sběrný koš. Ochranu proti odraženým předmětům sklopte zpět na kryt přístroje.

K vyprázdnění sběrného koše viz také kapitolu „Likvidace/ochrana životního prostředí“.

Indikace naplnění

Na boku sběrného koše je umístěna indikace naplnění. Aerodynamické vedení vzduchu klapky dodatečně zajišťuje optimální plnění.

Klapka otevřená: Sběrný koš prázdný

Klapka zavřená: Sběrný koš plný

Mulčovací sada

Připevnění mulčovací sady

1. Sejměte zachytávací koš (7), je-li namontován.

2. Zdvihněte ochranu před nárazy (5).

3. Nasad'te mulčovací sadu (18). Červený pojistný knoflík zaklapne.

Sejmutí mulčovací sady

1. Zdvihněte ochranu před nárazy (5).

2. Posuňte červený pojistný knoflík dolů a sejměte mulčovací sadu (18).

Nastavení výšky sekání

Přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za- staví. Hrozí nebezpečí poranění.

Uchopte páčku (11) k nastavení výšky řezu a zavedte ji do vybrání pro požadovanou výšku řezu.

Přístroj má 6 poloh k nastavení výšky řezu:

25 - 75 mm

Správná výška sekání u okrasného trávníku činí přibližně 30 - 45 mm, v případě užitkového trávníku přibližně 40 - 65 mm.

Pro první sekání v sezóně by měla být zvolena vysoká výška sekání.

Zapnutí a vypnutí

1. Zastrčte zástrčku síťového ka- belu do zásuvky přístroje (16).

2. Na konci sít'ového kabelu

udělejte smyčku a zavěšte tuto do odlehčení tahu kabelu (15).

1. Zapojte přístroj do síťového napětí.
2. Před zapnutím přístroje dbejte na to, aby nedošlo ke kontaktu přístroje s jinými předměty.
3. K zapnutí stiskněte odblokovací tlačítko (17) na rukojeti a současně držte stisknutou spouštěcí páku (2). Pust'te odblokovací tlačítko (17).
4. K vypnutí pustte spouštěcí páku (2).

Po vypnutí přístroje se nůž ještě několik sekund otáčí. Nedotýkejte se běžícího nože. Hrozí nebezpečí zranění osob.

Práce se sekačkou

Pravidelné sekání aktivuje traviny k zesílené tvorbě listů a zároveň odumírá plevel. Proto je trávník po každém sekání hustější a vzniká stejnoměrně zatížitelný trávník.

K prvnímu sekání by mělo dojít zhruba v dubnu při výšce porostu 7 - 8 cm. V hlavním vegetačním období se trávník seká minimálně jednou za týden.

Obě držadla ( 12) vám usnadní přepravu přístroje.

• Se sekáním začněte v blízkosti zásuvky a pokračujte směrem od zásuvky.
• Sítový kabel vždy táhněte za sebou a po obrácení jej položte na již poseka-nou stranu.

• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.

• Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.

• Na svazích pracujte vždy šikmo ke svahu. Neposunujte se směrem doza-du.
• Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění a údržba“.

Přístroj po práci a k přepravě vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž zastaví. Hrozí nebezpečí poranění.

Čištění/údržba/skladování

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální náhradní díly.

Při manipulaci s nožem noste ru- kavice.

Před jakoukoli údržbou a čištěním přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za- staví.

Čištění a obecná údržba

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu.

• Udržujte přístroj stále v čistotě. K čištění použijte kartáček nebo hadřík, ale žádné agresivní čisticí prostředky nebo rozpouštědla.
• Po sekání odstraňte kusem dřívka nebo plastu přichycené zbytky rostlin. Vyčistěte zejména větrací otvory, vyhazovací otvor a nožovou oblast. Nepoužívejte

CZ

tvrdé ani špičaté předměty, mohly by přístroj poškodit.

• Občas naolejujte kola.
• Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotažení všech matic, čepů a šroubů.
• Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.

Výměna nože

Je-li nůž tupý, tak by jej měl nabrousit odborný servis.

Je-li nůž poškozený nebo se zdá nevyvážený, tak musí být vyměněn (viz kapitolu Náhradní díly).

1. Otočte prístroj.

2. Použijte pevné rukavice a přidržte nůž (20). Šroubem nože (21) otáčejte proti směru hodinových ručiček za pomocí klíče směrem od vřetena motoru.

3. Při montáži nového nože postupujte zase v opačném pořadí. Dbejte, aby byl nůž ve správné poloze a šroub pevně utažený

údržba

K uložení pro úsporu místa má přístroj následující možnosti skladování:

J 1. Povolte horní a spodní rychloupínací páčky (3+6).

1. Vyklopte rukojeť (1) a spodní držadlo (4) na kryt přístroje (10). Dbejte na to, aby nedošlo k přiskřípnutí kabelů.

2. Navíc můžete přístroj postavit do svislé polohy, a to bud's

vyklopenou rukojetí nebo bez vyklopené rukojeti (1) (funkce Stow).

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo do-sah dětí.
• Dříve než přístroj odstavíte v uza-vřených prostorách, nechejte motor ochladit.
• Přístroj nebalte do plastových sáčků, protože by mohl zvlhnout a dostala by se do něj plíseň.

Neručíme za škody vyvolané našimi přístroje, pokud byly tyto způsobeny neodbornou opravou nebo použitím cizích dílů, popř. použitím k neurčenému účelu.

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

• Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak za-vést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.
• Posekaný materiál uložte na kompost, neodhazujte jej do popelnice.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Technické údaje

Přístroj......ERM 1637-3 Stow

Příkon 1600 W

Jmenovité vstupní

napětí...... 220-240 V\~, 50 Hz

Třída ochrany ......II ☐

Druh ochrany....IPX4

Otáčky naprázdno....3450 min ^-1

Průměr střihu....37 cm

Výška řezu....25 - 75 mm

Hmotnost......ca. 15 kg

Objem sběrného koše....35 l

Úroveň akustického výkonu (L _wA )

zaručená....96 dB(A)

měřená.....93,1 dB(A), K_WA = 2,05 dB

Vibrace (a_n) .... ≤ 2,5m / s^2

Tento přístroj je určený pro provoz v síti el. proudu s impedancí systému Z max v místě připojení (domovní přípojka) do hodnoty maximálně 0,313 Ohm.

Uživatel musí zabezpečit, aby byl přístroj provozovaný jen připojením do sítě el. proudu, která tento požadavek plní.

Pokud je to nutné, tak se na impedanci v systému můžete zeptat místního energetického podniku.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a může být použita k porovnání elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha:

isní hodnota vibrací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.

Je zde nutné, aby byla stanovena bezpečnostní opatření k ochraně uživatele, která by se opírala o odhad vystavení emisím během skutečných provozních podmínek (přitom musí být zohledněny všechny části provozního cyklu, např. doby, kdy je elektrický přístroj vypnut, a takové, ve kterých je přístroj sice zapnut, ale běží bez zatížení).

Hodnoty hluku a vibrací byly zjištěny podle norem a ustanovení uvedených v prohlášení o shodě.

V průběhu dalšího vývoje mohou být bez předchozího upozornění provedeny technické a designové změny. Všechny rozměry, pokyny a údaje tohoto návodu k obsluze jsou bez záruky. Proto nelze uplatňovat právní nároky kladené na základě návodu k obsluze.

Záruka

Na tento přístroj poskytujeme záruku 24 měsíců. Při komerčním použití záruka zanikne.

Škody, které byly způsobeny přirozeným opotřebením, přetížením anebo neodbornou obsluhou, jsou ze záruky vyloučeny. Určité konstrukční části podléhají jejich běžnému opotřebení a jsou proto ze záruky vyloučeny. Patří k nim především: Náhradní nůž.

Předpokladem pro poskytnutí záručního plnění je kromě toho, že byly dodrženy pokyny pro čištění a údržbu.

Škody, které vznikly v důsledku závad materiálu anebo chyb výrobce, budou bezplatně odstraněny náhradní dodávkou anebo opravou.

Předpokladem je vrácení nerozmontovaného přístroje prodejci spolu s kupním a záručním dokladem.

Opravy - služby

Předpokladem je, že se nástroj vrátí našemu Grizzly service-centru v rozloženém stavu s dokladem o koupi a s dokladem o záruce.Můžeme se zabývat pouze přístrojmi, které byly zaslány dostatečně zabalené a vyplacené.

Pozor: V případě reklamace anebo servisu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorněním na poruchu.

Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zaslané přístroje nebudou přijaty.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím za-volejte na servisní středisko (viz „Grizzly Service-Center“).

Hledání chyb

Problém Možná příčina Odstranění závady
Přístroj nelze za-pnout	Bez síťového napětí	Zkontrolujte zásuvku, kabel, vede-ní, zástrčku, event. opravu prove-de kompetentní elektrikář
	Defektní startovací páčka (A2) nebo odblokovací tlačítko (A17)	Oprava zákaznickým servisem
	Opotřebované uhlíkové kar-táče
	Defektní motor
	Tráva příliš dlouhá	Nastavte větší výšku řezu. Stla-čením rámové rukojeti lehce nad-zvedněte přední kolečka.
Motor vypadává Tráva příliš dlouhá Odstraňte cizí těleso.
AVýsledek práce není uspokojivý nebo motor těžce pracuje.	Příliš nízká výška řezu Nastavte	menší výšku řezu.
	Nůž (120) tupý	Nože lze brousit nebo vyměnit
	Oblast nože ucpaná čistící stroje
	Nůž (120)špatně namonto-ván	Nůž správně namontujte.
Nůž se netočí	Nůž (120) zablokován trávou	Odstraňte trávu.
	Šroub nože (120) volný	Utáhněte šroub nože.
Abnormální hluk, chrastit nebo vi-brační	Šroub nože (120) volný	Utáhněte šroub nože.
	Defektní nůž (120)	Vyměňte nůž.

Náhradní díly/Příslušenství

Náhradní díly a příslušenství

obdržíte na stránkách

www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Grizzly Service-Center“).

Turinys

Pristatomas komplektas 96

Paskirtis....96

Saugos nurodymai 97

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.

e-mail: [e-mail]
