| Tipo di prodotto | Tosaerba elettrico |
| Marca | Grizzly |
| Modello | ERM 16373 |
| Potenza assorbita | 1600 W |
| Tensione di alimentazione | 220-240 V~, 50 Hz |
| Classe di protezione | II (doppio isolamento) |
| Tipo di protezione | IPX4 |
| Regime al minimo | 3450 min⁻¹ |
| Diametro di taglio | 37 cm |
| Altezza di taglio | da 25 a 75 mm (6 posizioni) |
| Peso | circa 15 kg |
| Volume del cestello raccoglitore | 35 L |
| Livello sonoro garantito (LWA) | 96 dB(A) |
| Livello di pressione acustica (LpA) | 88 dB(A) |
| Vibrazioni (ah) | ≤ 2,5 m/s² |
| Regolazione dell'altezza | Tramite leva centrale (6 tacche) |
| Funzioni | Taglio, raccolta, pacciamatura (kit incluso) |
| Manico | Pieghevole per stoccaggio compatto |
| Indicatore di riempimento | Sì, sul cestello (sportello) |
| Campo d'impiego | Prati domestici |
| Manutenzione | Pulizia dopo l'uso, ingrassaggio delle ruote |
| Sicurezza | Doppio isolamento, arresto motore rilasciando la leva, protezione antiurto |
| Pezzi di ricambio | Lama, kit pacciamatura, ecc. (disponibili online) |
| Garanzia | 24 mesi (uso domestico) |
Domande frequenti - ERM 16373 Grizzly
Domande degli utenti su ERM 16373 Grizzly
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale ERM 16373 - Grizzly e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ERM 16373 del marchio Grizzly.

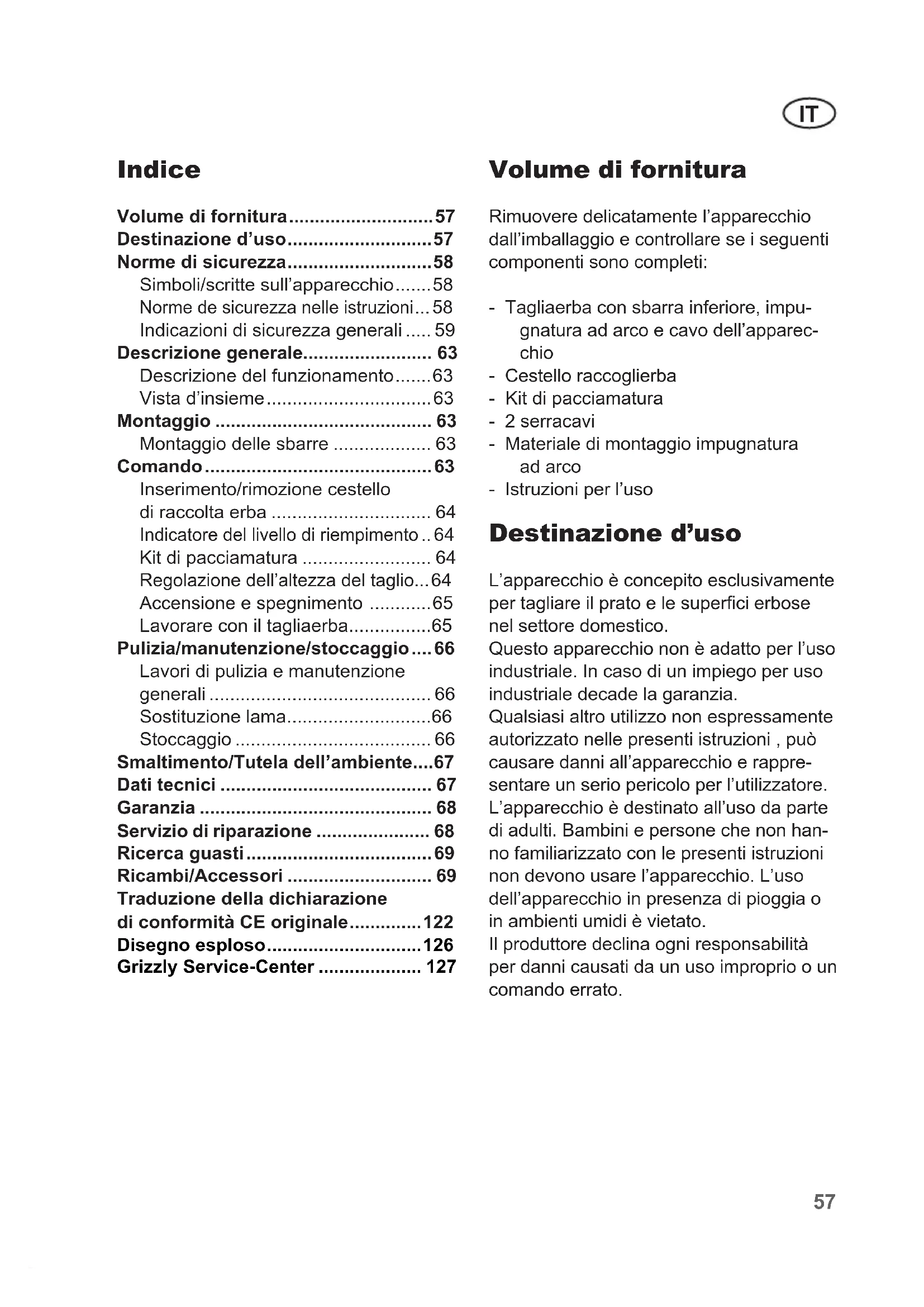

MANUALE UTENTE ERM 16373 Grizzly
Tagliaaerba elettrico
Traduzione delle istruzioni per l'uso in originale
Volume di fornitura....57
Destinazione d'uso....57
Norme di sicurezza....58
Simboli/scritte sull'apparecchio.....58
Norme de sicurezza nelle istruzioni... 58
Indicazioni di sicurezza generali ..... 59
Descrizione generale.... 63
Descrizione del funzionamento......63
Montaggio delle sbarre 63
Comando....63
Inserimento/rimozione cestello di raccolta erba 64
Indicatore del livello di riempimento .. 64
Kit di pacciamatura 64
Regolazione dell'altezza del taglio...64
Accensione e spegnimento .....65
Lavorare con il tagliaerba....65
Pulizia/manutenzione/stoccaggio .... 66
Lavori di pulizia e manutenzione generali 66
Sostituzione lama....66
Stoccaggio 66
Smaltimento/Tutela dell'ambiente....67
Dati tecnici 67
Garanzia 68
Servizio di riparazione 68
Ricerca guasti....69
Ricambi/Accessori 69
Traduzione della dichiarazione di conformità CE originale......122
Disegno esploso....126
Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:
- Tagliaerba con sbarra inferiore, impugnatura ad arco e cavo dell'apparecchio
- Cestello raccoglierba
- Kit di pacciamatura
- 2 serracavi
- Materiale di montaggio impugnatura ad arco
- Istruzioni per l'uso
Destinazione d'uso
L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.
Questo apparecchio non è adatto per l'uso industriale. In caso di un impiego per uso industriale decade la garanzia.
Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni, può causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore.
L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.
Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato.
IT
Norme di sicurezza
Questa sezione tratta le indicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.
Simboli/scritte sull'apparecchio
Attenzione!
Leggere attentamente le istruzioni d'uso.
Non esporre l'apparecchio all'umidità. Non lavorare in presenza di pioggia e non tagliare erba bagnata.
Pericolo di lesioni a causa di parti catapultate.
Tenere lontane le persone dal tosaerba.
Attenzione! Scia della lama del tagliaerba.
Attenzione – Lame da taglio affiliate! Tenere lontani piedi e mani. Pericolo di lesioni!
Spegnere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è inceppato o danneggiato.
Indossare una protezione per gli occhi e per l'udito.
Pericolo a causa del cavo di rete danneggiato.
Tenere il cavo di rete lonta- no dall'apparecchio e dalla lama da taglio!
Indicazione del livello di ru- more L _WA in dB.
Classe di protezione II (Doppio isolamento)
Gli apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici.
Cerchio di taglio
Norme de sicurezza nelle istruzioni
Simboli di pericolo con indicazioni relative alla prevenzione di danni a cose e persone.
Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzione di danni.
Simboli di avvertenza con informazioni relative ad un uso corretto dell'apparecchio
Indicazioni di sicurezza generali
Importante! Leggere attenta- mente le istruzioni. Conser- vare le istruzioni per l'uso per una consultazione postuma.
In caso in uso improprio questo apparecchio può causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguenti indicazioni di sicurezza e familiarizzare con tutti i componenti di comando.
Preparazione:
- L'apparecchio non è adatto all'uso da parte di persone (compresi bambini) con facoltà fisiche, sensoriali o mentali limitate o con scarse esperienze o conoscenze; a meno che non siano sorvegliati da una persone responsabile per la loro sicurezza o abbiamo ricevuto istruzioni su come usare l'apparecchio.
- Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
- Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
- L'operatore o utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.
- Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei
che possono essere catturati e catapultati.
- Indossare apposito abbiglia- mento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali. Evitare di indos- sare capi di abbigliamento aper- ti o con lacci o cinte pendenti.
- Prima di ogni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del dispositivo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.
- Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
- Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.
- Prima dell'uso, controllare sempre la conduttura di collegamento e la prolunga per verificare la presenza di eventuali segni di danneggiamento o usura. Se la conduttura è stata danneggiata durante l'uso, deve essere immediatamente staccata dalla rete. Non toccare la conduttura prima di averla staccata. Non usare l'apparecchio se la conduttura è consumata o danneggiata.
IT
Lavorare con l'apparecchio:
Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni!
Osservare la protezione antirumore e le disposizioni locali.
- Accendere il motore secondo le istruzioni e solo, quando i piedi sono posizionati ad una distanza sicura dagli utensili da taglio.
- Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
- Non lavorare con l'apparecchio, se si è stanchi o poco concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
- Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendii eccessivamente ripidi.
- Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
- Accendere l'apparecchio con cautela secondo le indicazioni
contenute nelle presenti istruzioni. Prestare attenzione ad una sufficiente distanza dei piedi dalle lame rotanti .
- Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In questo caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriori dell'apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.
- Non lavorare mai senza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulsione dell'erba.
- Non avviare il motore quando si è posizionati davanti al vano di espulsione.
Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.
- L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Spegnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superfici diverse dal prato e l'apparecchio venga condotto verso le e lontano dalle superfici da tagliare.
- Tenere l'apertura di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
• Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
- Non lavorare con l'apparecchio danneggiato, incompleto o trasformato senza il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure senza i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
- Non sovraccaricare l'apparecchio. Lavorare solo nel campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
- Non usare l'apparecchio nelle vicinanze di liquidi o gas infiammabili. La mancata osservanza di questa indicazione comporta rischi di incendio o di esplosione.
- Non sollevare o trasportare mai l'apparecchio mentre il motore gira.
- Spegnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobile siano ferme:
- sempre quando si abbando- na la macchina,
- prima di pulire l'apertura di espulsione dell'erba o di rimuovere i bloccaggi,
- quando l'apparecchio non viene usato,
-
prima di controllare o pulire l'apparecchio oppure effettuare lavori sul medesimo,
-
quando il cavo di rete è dan- neggiato o aggrovigliato,
- quando l'apparecchio in- contra un corpo estraneo durante il lavoro oppure su- bentrano vibrazioni insolite. In questo caso controllare l'apparecchio per verificare la presenta di eventuali dan- neggiamento, ed eventual- mente farlo riparare.
- Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all'a-pertura di espulsione dell'erba
Manutenzione e stoccaggio:
- Durante gli interventi di manutenzione delle lame da taglio, assicurarsi che le lame da taglio siano movibili anche quando la fonte di tensione è spenta.
- Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.
- Controllare il tosaerba per assicurarsi che non vi siano danneggiamenti.
- Effettuare le riparazioni necessarie delle parti danneggiate.
- Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati esclusivamente dai centri di assistenza clienti da noi autorizzati.
- Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.
IT
- Trattare l'apparecchio con cura. Tenere gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliori e più sicure. Seguire le disposizioni di manutenzione.
- Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
- Controllare regolarmente il dispositivo raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostituire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciate tra le lame rotanti e le parti fisse della macchina.
• Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.
Sicurezza elettrica:
- Prestare attenzione che la tensione di rete corrisponda alle indicazioni riportate sulla targhetta dell'apparecchio.
- Allacciare l'apparecchio ad una presa provvista di circuito di sicurezza per correnti di guasto (interruttore FI) con una corrente di apertura di massimo 30 mA an.
- Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni o pali metallici).
- Usare solo cavi di rete ammessi del tipo H05RN-F, con una lunghezza massima di 75 m e concepiti per l'uso all'esterno. Il diametro del cavo di rete
deve corrispondere minimo a 2,5 mm². Prima dell'uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.
- Per il fissaggio del cavo di rete usare la spira del cavo prevista.
- Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il cavo di rete e provocare il contatto con le parti conduttive. In generale, condurre il cavo di rete dietro l'utilizzatore.
- Non usare il cavo di rete per staccare la spina dalla presa. Proteggere il cavo di rete dal calore, dall'olio e da spigoli vivi.
- Spegnere l'apparecchio è staccare la spina elettrica dalla presa, se il cavo di rete è dan-neggiato.
Nel caso in cui la conduttura di collegamento di questo apparecchio venga danneggiata, deve essere sostituita da parte del produttore o dal servizio di assistenza cliente dello stesso oppure da una persona qualificata, al fine di evitare pericoli. - Non collegare un cavo di rete danneggiato alla rete di alimentazione. Non toccare un cavo di rete danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.
Descrizione generale
Descrizione del funzionamento
Il tagliaerba elettrico possiede un utensile da taglio che gira parallelamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interruttore di sicurezza e una protezione antiurto come anche di un cesto raccoglierba. Inoltre, l'apparecchio è regolabile in 6 altezze ed è dotato di rotelle facili da manovrare.
Il funzionamento dei componenti è riportato nelle seguenti descrizioni.
Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-3.
Vista d'insieme
1 Impugnatura ad arco
2 Dadi ad alette
3 2 leve di sgancio rapido superiori per il fissaggio dell'impu-gnatura ad arco
4 Sbarra inferiore
5 Protezione antiurto
6 2 leve di sgancio rapido inferiori per il fissaggio della sbarra
7 Cestello raccoglierba
8 Ruote posteriori
9 Ruote anteriori
10 Alloggiamento apparecchio
11 Leva per la regolazione dell'altezza di taglio
12 2 manici per il trasporto
13 Cavo dell'apparecchio 14 Serracavi
15 Scarico della trazione cavo
16 Presa dell'apparecchio
17 Pulsante di sblocco
18 Kit di pacciamatura
Montaggio
Prima di effettuare qualsiasi lavoro all'apparecchio, staccare la spina elettrica.
Montaggio delle sbarre
Montaggio della sbarra inferiore:
- Aprire la sbarra inferiore (4) e portarla nell'inclinazione desiderata.
- Fissare la sbarra inferiore con le leve di sgancio rapido (6) precedentemente montate. Sono possibili 3 posizioni
Montaggio dell'impugnatura ad arco:
- Fissare l'impugnatura ad arco (1) con le viti in dotazione, le rondelle e la leva di sgancio rapido (3) a destra e sinistra della sbarra inferiore (4).
È possibile realizzare due posizioni.
- Fissaggio serracavo:
Attaccare il serracavo
(A 14) sul braccio e fissare con il medesimo il cavo dell'appa-recchio (A 13).
Comando
Attenzione: non azionare l'apparecchio senza la protezione antiurto o il cestino raccoglierba completamente montati. Pericolo di lesioni!
Inserimento/rimozione cestello di raccolta erba
-
Sollevare la protezione antiurto (5).
-
Appendere il cestello raccoglierba (7) nell'apposita sospensione (19) sul lato posteriore dell'apparecchio.
- Posizionare la protezione antiur- to (5) sul cestello raccoglierba (7), lo tiene bloccato nella posi- zione corretta.
- Per rimuovere il cestello raccoglierba (7) sollevare la protezione antiurto (5) e staccare il cestello raccoglierba. Rimettere la protezione antiurto sull'alloggiamento dell'apparecchio.
Per svuotare il cestello raccoglierba, vedi anche capitolo „Smaltimento/tutela dell'ambiente“.
Indicatore del livello di riempimento
Sul lato del cesto raccoglierba (7) si trova un indicatore del livello di riempimento (7a).
Sportello aperto: Cesto raccoglierba vuoto
Sportello chiuso: Cesto raccoglierba pieno
Kit di pacciamatura
Applicazione del kit di pacciamatura
- Rimuovere il raccoglierba A (7),se montato.
- Sollevare la protezione antiurto (5).
- Inserire il kit di pacciamatura (18). Il pulsante di sicurezza scatta in posizione.
Rimozione
del
kit
matura
- Sollevare la protezione antiurto (5).
- Spingere il pulsante di sicurezza rosso verso il basso ed estrarre il kit di pacciamatura (18).
Regolazione dell'altezza del taglio
Spegnere l'apparecchio, staccare la spina elettrica e attendere l'arresto della lama. Rischio di danni a persone.
Afferrare la leva (11) per la regolazione dell'altezza di taglio e farla scorrere sul meccanismo di bloccaggio fino a raggiungere la posizione desiderata per l'altezza di taglio
L'apparecchio è dotato di 6 posizioni per la regolazione dell'altezza di taglio:
25-75 mm
L'altezza di taglio corretta per un prato decorativo corrisponde a circa 30 - 45 mm, per un prato calpestabile a circa 30-65 mm.
Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.
Accensione e spegnimento
-
Inserire la spina del cavo di rete nella presa dell'apparecchio (16).
-
Formare con l'estremità del cavo di rete un cappio e appenderlo nello scarico trazione cavo (15).
- Allacciare l'apparecchio alla tensione di rete.
- Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.
- Per accendere l'apparecchio, premere il pulsante di sbloccaggio (17) sull'impugnatura e contemporaneamente tenere premuta la leva di avviamento (2). Rilasciare il pulsante di sbloccaggio (17).
- Per spegnere l'apparecchio, rilasciare la leva di avviamento (2).
Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.
Lavorare con il tagliaerba
Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo ogni intervento di tosatura il prato diventa più fitto e omogeneo.
Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70 - 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.
I due manici per il trasporto (12) facilitano il trasporto dell'apparecchio.
- Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dalla stessa.
- Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato già tosato.
- Condurre l'apparecchio a passo d'uomo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
- Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di danneggiare il motore.
- Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
- Pulire l'apparecchio dopo ogni impiego come descritto nel capitolo „Pulizia/manutenzione/stoccaggio“.
Dopo il lavoro e per il trasporto, spegnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama. Rischio di danni a persone.
IT
Pulizia/manutenzione/ stoccaggio
Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da noi autorizzato. Usare solo ricambi originali.
Indossare guanti quando si maneggia la lama.
Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegne-re l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.
Lavori di pulizia e manutenzione generali
Non spruzzare il tosaerba con acqua. Pericolo di scossa elettrica.
- Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.
- Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione dell'erba e dalla zona della lama. Non usare oggetti duri o appuntivi, possono danneggiare l'apparecchio.
- Lubrificare di tanto in tanto le ruote.
- Controllare il tosaerba prima di ogni uso per verificare la presenza di eventuali difetti evidenti, come parti allentate, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
- Controllare le coperture e i dispositivi di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione
Sostituzione lama
Se la lama è smussato, può essere affilata da un'officina specializzata. Se la lama è danneggiata o presenta uno sbilanciamento, deve essere sostituita (vedi "Ricambi/ Accessori").
- Capovolgere l'apparecchio.
-
Usare guanti resistenti e tenere ferma la lama (20). Svitare la vite della lama (21) in senso antiorario mediante un cacciavite dal mandrino motore.
-
Rimontare la nuova lama nella sequenza invertita. Prestare attenzione che la lama sia posizionata correttamente e la vite sia ben stretta.
Stoccaggio
Per uno stoccaggio salvaspazio l'appa-recchio possiede le seguenti possibilità di conservazione:
-
Sganciare le leve di sgancio rapido sul lato superiore e inferiore (3+6).
-
Ribaltare l'impugnatura ad arco (1) e le sbarre inferiori (4) sull'alloggiamento apparecchio (10). Assicurarsi che i cavi non venga-no schiacciati.
-
Inoltre è possibile posizionare l'apparecchio in verticale, con o senza impugnatura ad arco (1) ripiegata (funzione stow).
-
Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini. Allentare i dadi ad alette e ribaltare il manico, in modo tale che l'apparecchio occupi meno spazio. Assicurarsi che i cavi non siano schiacciati.
- Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
- Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.
Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.
Smaltimento/Tutela dell'ambiente
Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.
Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.
- Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
- Introdurre il materiale tagliano nel compostaggio e non gettarlo nel secchio della spazzatura.
Dati tecnici
Tagliaaerba elettrico..ERM 1637-3 Stow
Potenza assorbita del motore .....1600 W
Tensione nominale ..... 220-240 V\~, 50 Hz
Classe di protezione....II □
Tipo di protezione....IPX4
Numero di giri a vuoto ....3450 min ^-1
Cerchio di taglio....37 cm
Altezza taglio 25-75 mm
Peso ......ca. 15 kg
Volume cesto raccoglierba....35 l
Livello di pressione acustica
(L_pA) 88 dB(A), K_pA = 3 dB
Livello di potenza acustica ( L_WA )
garantito 96 dB(A)
misurato .....93,1 dB(A), K_WA = 2,05 dB
Vibrazione ( a_h )......≤2,5 m/s ^2
Il presente apparecchio è progettato per il funzionamento con una rete di distribuzione dell'energia elettrica con un'impedenza di sistema Zmax al punto di trasferimento (collegamento domestico) paria a 0,313 Ohm al massimo.
L'utente è tenuto ad accertare che l'apparecchio venga messo in funzione esclusivamente con una rete di distribuzione dell'energia elettrica che rispetti detto requisito.
Se necessario, le aziende di fornitura di energia elettrica locali sono in grado di fornire l'impedenza del sistema.
I valori di rumore sono stati rilevati adeguatamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di conformità.
Modifiche tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di questo senza annuncio. Tutte le misure, indicazioni e dati di queste istru-
IT
zioni per l'uso sono perciò senza garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.
Il valore di emissione delle oscillazioni specificato è stato misurato secondo un metodo di prova standardizzato e può essere usato per il confronto di un elettro-domestico con un altro.
Il valore di emissione delle oscillazioni specificato può anche essere usato per una valutazione introduttiva dell'interruzione.
Avvertenza: Il valore di emissione delle oscillazioni può variare dal valore specificato durante l'uso effettivo dell'elettrodomestico, a seconda del tipo e del modo di utilizzo dell'elettrodomestico.
Cercare di limitare il più possibile l'esposizione alle vibrazioni. Per attenuare l'esposizione alle vibrazioni si possono ad esempio indossare guanti durante l'utilizzo dell'utensile e limitare l'orario di lavoro. In tal senso occorre tenere conto di tutte le componenti del ciclo operativo (ad esempio i momenti in cui l'apparecchio elettrico è spento e quelli in cui è accesso, ma opera senza carico).
Garanzia
- Per questo apparecchio forniamo 24 mesi di garanzia. In caso di un impiego per uso industriale decade la garanzia.
- I danni riconducibili ad usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono
coperte da garanzia.
- Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.
- I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso.
Servizio di riparazione
- Riparazioni non soggette a garanzia possono essere effettuate dal nostro centro di assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilerà volentieri un preventivo per i nostri clienti. Possiamo trattare solo apparecchi che siano ben imballati e che siano inviati con un'affrancatura sufficiente. I rischi di trasporto sono a carico del mittente.
- Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio pieno. È di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù!) ossia danni d'incendio durante il trasporto sono a carico del mittente.
Attrezzature inviate con tassa a carico del destinatario - via collo ingombrante, espresso oppure con altro tipo di carico speciale - non vengono accettate.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
Ricerca guasti
| Problema Possibile | causa Rimedio | |
| L'apparecchio non si accende | Tensione di rete mancante | Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto |
| Dadi ad alette (2) o pulsante di sblocco (17) difettoso | Riparazione da parte del centro di assistenza clienti | |
| Spazzola di carbone consumata | ||
| Motore difettoso | ||
| Erba troppo alta | Impostare un'altezza di taglio superiore. Sollevare leggermente le ruote anteriori pre-mendo l'impugnatura. | |
| Il motore si spegne | Bloccaccio da parte di corpi estranei | Rimuovere il corpo estraneo |
| Il risultato del lavoro non è soddisfacente oppure il motore è lento | Altezza di taglio troppo bassa | Impostare un'altezza di taglio inferiore |
| Lama (20) smussata | Fare arrotare o sostituire la lama | |
| Zona lama intasata Pulire l'apparecchio | ||
| Lama (20) montata in modo errato | Montare correttamente la lama | |
| La lama non ruota | Lama (120) bloccata dall'erba | Rimuovere l'erba |
| Vite della lama (21) allentata | Stringere la vite della lama | |
| Rumori anormali, battito o vibrazioni | Vite della lama (21) allentata | Stringere la vite della lama |
| Lama (120) danneggiata | Sostituire la lama | |
Ricambi/Accessori
È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzly-service.eu
Se non si dispone di una connessione Internet, contattare il centro di assistenza (vedere "Grizzly Service-Center").
Spis treści
29010 San Nicolò a Trebbia (PC)
Tel.: 0523 764811
Fax: 0523 768689
e-mail: info@gardenitalia.it
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Tel.: 061 650 75 30
Fax: 061 650 75 32
e-mail: krysiak@krysiak.pl
Homepage: www.krysiak.pl
HECHT MOTORS s.r.o.
U Mototechny 131
251 62 Mukařov-Tehovec
Tel.: 323 661 347 linka 27
Fax: 323 661 348
