BEDIENUNGSANLEITUNG ERM 16373 Grizzly

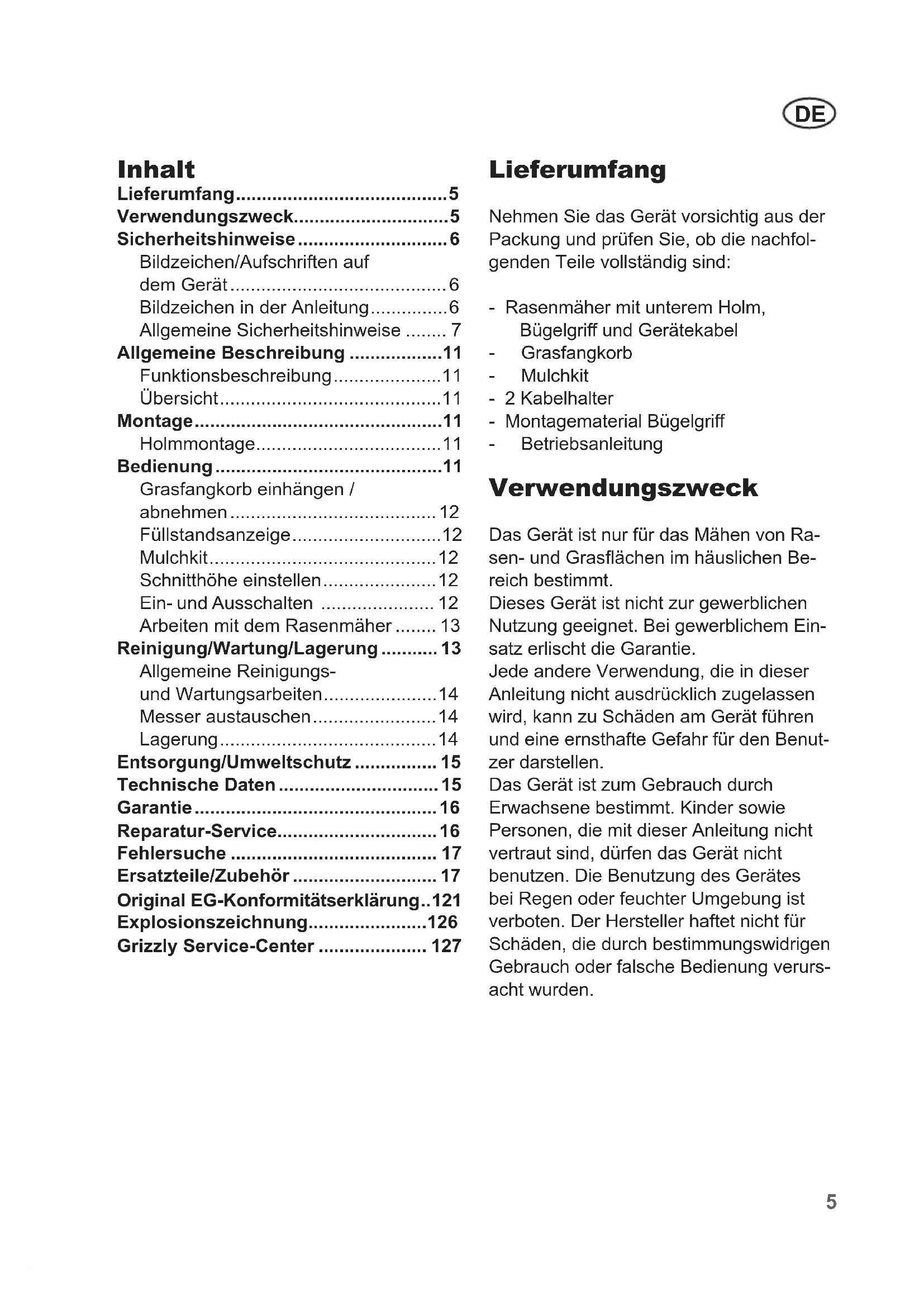

• Inhalt Lieferumfang p. 5
• Verwendungszweck p. 5
• Sicherheitshinweise p. 6
• Bildzeichen/Aufschriften auf dem Gerät p. 6
• Bildzeichen in der Anleitung p. 6
• Allgemeine Sicherheitshinweise p. 7
• Allgemeine Beschreibung p. 11
• Funktionsbeschreibung p. 11
• Übersicht p. 11
• Montage p. 11
• Holmmontage p. 11
• Bedienung p. 11
• Grasfangkorb einhängen / abnehmen p. 12
• Füllstandsanzeige p. 12
• Mulchkit p. 12
• Schnitthöhe einstellen p. 12
• Ein- und Ausschalten p. 12
• Arbeiten mit dem Rasenmäher p. 13
• Reinigung/Wartung/Lagerung p. 13
• Allgemeine Reinigungs- und Wartungsarbeiten p. 14
• Messer austauschen p. 14
• Lagerung p. 14
• Entsorgung/Umweltschutz p. 15
• Technische Daten p. 15
• Garantie p. 16
• Reparatur-Service p. 16
• Fehlersuche p. 17
• Ersatzteile/Zubehör p. 17
• Lieferumfang Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfol- genden Teile vollständig sind: - Rasenmäher mit unterem Holm, Bügelgri󰀨 und Gerätekabel - Grasfangkorb - Mulchkit - 2 Kabelhalter - Montagematerial Bügelgri󰀨 - Betriebsanleitung Verwendungszweck Das Gerät ist nur für das Mähen von Ra- sen- und Grasächen im häuslichen Be- reich bestimmt. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Ein- satz erlischt die Garantie. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benut- zer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verurs- acht wurden. Original EG-Konformitätserklärung p. 121
• Explosionszeichnung p. 126
• Grizzly Service-Center DE p. 127

Sicherheitshinweise Dieser Abschnitt behandelt die grundlegenden Sicherheitsvor- schriften bei der Arbeit mit dem Elektrorasenmäher. Bildzeichen/Aufschriften auf dem Gerät Achtung! Lesen Sie die Betriebsan- leitung aufmerksam durch. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbei- ten Sie nicht bei Regen und schneiden Sie kein nasses Gras. Verletzungsgefahr durch weggeschleuderte Teile. Umstehende Personen von dem Mäher fern halten. Achtung! Nachlauf des Ra- senmähermessers. Vorsicht - Scharfe Schneid- messer! Füße und Hände fernhalten. Verletzungsge- fahr! Motor ausschalten und Netzstecker ziehen vor Ein- stellungs- oder Reinigungs- arbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist. Tragen Sie Augen- und Ge- hörschutz. Gefahr durch beschädigtes Netzkabel. Netzkabel von dem Gerät und den Schneidmessern fernhalten! Schutzklasse II (Doppelisolierung)

Angabe des Schalllei- stungspegels L

in dB. Elektrogeräte gehören nicht in den Hausmüll. Schnittkreis Bildzeichen in der Anleitung Gefahrenzeichen mit An- gaben zur Verhütung von Personen- oder Sachschä- den. Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informa- tionen zum besseren Um- gang mit dem Gerät.DE

Allgemeine Sicherheitshinweise Wichtig! Lesen Sie die Be- triebsanleitung sorgfältig. Bewahren Sie die Betriebsan- leitung zum Nachlesen auf. Dieses Gerät kann bei un- sachgemäßem Gebrauch ernsthafte Verletzungen ver- ursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie un- bedingt die folgenden Sicher- heitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut. Vorbereitung:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person be- aufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht ken- nen, das Gerät zu benutzen. Ört- liche Bestimmungen können das Mindestalter der Bedienungsper- son festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, beson- ders Kinder und Haustiere, in der Nähe sind.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an ande- ren Menschen oder deren Eigen- tum verantwortlich.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stö- cke, Drähte oder andere Fremd- körper, die erfasst und wegge- schleudert werden können.

• Tragen Sie geeignete Arbeits- kleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder o󰀨ene San- dalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Klei- dung mit hängenden Schnüren oder Gürteln.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen (z.B. Prallschutz oder Gras- fangsack), Teile der Schneidein- richtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausge- tauscht werden.

• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeu- gen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

• Vor dem Gebrauch sind immer Anschlussleitung und Verlänge- rungsleitung auf Anzeichen von Beschädigung oder AbnutzungDE

zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versorgungs- netz getrennt werden. Berühren Sie die Leitung nicht, bevor sie getrennt ist. Benutzen Sie das Gerät nicht, wenn die Leitung ab- genutzt oder beschädigt ist. Arbeiten mit dem Gerät: Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr! Beachten Sie den Lärmschutz und örtliche Vorschriften.

• Schalten Sie den Motor nach An- weisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuch- tung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzen- triert sind oder nach der Einnah- me von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf ei- nen sicheren Stand, insbesonde- re an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrich- tung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur im Schritttempo. Seien Sie beson- ders vorsichtig, wenn Sie das Gerät umkehren, zu sich heran- ziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vor- sicht entsprechend den Anwei- sungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.

• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erfor- derlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Bügelgri󰀨s so, dass die Vor- derräder des Geräts leicht ange- hoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung benden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

• Arbeiten Sie nie ohne Gras- fangsack oder Prallschutz. Hal- ten Sie sich immer entfernt von der Auswurfö󰀨nung.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurf- schacht stehen. Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

• Das Gerät darf nicht angehoben oder transportiert werden, so- lange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mä- henden Flächen gebracht wird.DE

• Halten Sie die Grasauswurf- ö󰀨nung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrich- tungen oder Abschirmungen oder fehlenden Sicherheitsein- richtungen wie Ablenk- und/oder Grasfangeinrichtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angege- benen Leistungsbereich und ändern Sie nicht die Reglerein- stellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.

• Niemals das Gerät aufheben oder wegtragen, wenn der Motor läuft.

• Schalten Sie das Gerät aus, zie- hen Sie den Netzstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen: - immer, wenn Sie die Maschine verlassen, - bevor Sie die Auswurfö󰀨nung reinigen oder Blockierungen beseitigen, - wenn das Gerät nicht verwen- det wird, - bevor Sie das Gerät überprü- fen, reinigen oder daran arbei- ten, - wenn das Netzkabel beschä- digt oder verheddert ist, - wenn das Gerät beim Arbeiten einen Fremdkörper getro󰀨en hat oder wenn ungewohnte Vibrationen auftreten. Unter- suchen Sie in diesem Fall das Gerät auf Beschädigungen und lassen Sie es ggf. reparieren.

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmä- hern darf sich nie vor die Gra- sauswurfö󰀨nung gestellt werden. Wartung und Lagerung:

• Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Span- nungsquelle abgeschaltet ist,die Schneidmesser bewegt werden können.

• Sorgen Sie dafür, dass alle Mut- tern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Suchen Sie den Mäher nach eventuellen Beschädigungen ab.

• Führen Sie die erforderlichen Reparaturen beschädigter Teile durch.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbil- dung. Sämtliche Arbeiten, die nicht in dieser Anleitung angege- ben werden, dürfen nur von uns ermächtigten Kundendienststel- len ausgeführt werden.

• Bewahren Sie das Gerät anDE

einem trockenen Ort und außer- halb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorg- falt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Be- folgen Sie die Wartungsvorschrif- ten.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.

• Überprüfen Sie die Grasfang- einrichtung regelmäßig auf Ver- schleiß und Verformungen. Erset- zen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

• Überprüfen Sie, dass nur Ersatz- schneidwerkzeuge verwendet werden, die vom Hersteller zugel- assen sind. Elektrische Sicherheit:

• Achten Sie darauf, dass die Netz- spannung mit den Angaben des Typenschildes übereinstimmt.

• Schließen Sie das Gerät an eine Steckdose mit Fehlerstrom- Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberüh- rungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).

• Verwenden Sie nur zugelassene Netzkabel der Bauart H05RN- F, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquer- schnitt des Netzkabels muss mindestens 2,5 mm

betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

• Verwenden Sie für die Anbrin- gung des Netzkabels die dafür vorgesehene Kabelaufhängung.

• Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerk- zeug fern. Die Schneidmesser können das Netzkabel beschä- digen und zum Berühren span- nungsführender Teile führen. Führen Sie das Netzkabel grund- sätzlich hinter der Bedienungs- person.

• Benutzen Sie das Netzkabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, wenn das Netz- kabel beschädigt ist. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kun- dendienst oder eine ähnliche qualizierte Person ersetzt wer- den, um Gefährdungen zu ver- meiden.

• Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein be- schädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.DE

Allgemeine Beschreibung Funktionsbeschreibung Der Elektrorasenmäher besitzt ein par- allel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem lei- stungsstarken Elektromotor, einem ro- busten Kunststo󰀨gehäuse, einem Sicher- heitsschalter und einem Prallschutz sowie einem Grasfangkorb ausgestattet. Zusätz- lich ist das Gerät 6-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschrei- bungen. Die Abbildungen für die Bedienung des Gerätes nden Sie auf den Seiten 2-3. Übersicht 1 Bügelgri󰀨 2 Starthebel 3 2 Schnellspannhebel oben zur Bügelgri󰀨befestigung 4 Unterer Holm 5 Prallschutz 6 2 Schnellspannhebel unten zur Holmbefestigung 7 Grasfangkorb 8 Hinterräder 9 Vorderräder 10 Gerätegehäuse 11 Hebel zur Schnitthöhenverstel- lung 12 2 Tragegri󰀨e 13 Gerätekabel 14 Kabelhalter 15 Kabelzugentlastung 16 Gerätesteckdose 17 Entriegelungsknopf 18 Mulchkit Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Holmmontage Unteren Holm montieren:

1. Klappen Sie den unteren Holm

(4) auf und bringen Sie diesen in die gewünschte Neigung.

2. Fixieren Sie den unteren Holm

mit den vormontierten Schnells- pannhebeln (6). Es sind 3 Posi- tionen möglich. Bügelgri󰀨 montieren:

3. Befestigen Sie den Bügel-

gri󰀨 (1) mit den beiliegenden Schrauben, Unterlegscheiben und Schnellspannhebel (3) rechts und links am unteren Holm (4). Es sind zwei Positionen mög- lich.

4. Kabelhalter einklipsen:

Klipsen Sie die Kabelhalter ( 14) am Holm ein und xie- ren Sie damit das Gerätekabel ( 13). Bedienung Achtung: Gerät nicht ohne vollständig angebrachten Prall- schutz oder Grasfangkorb be- treiben. Es besteht Verletzungs- gefahr!DE

Grasfangkorb einhängen / abnehmen

1. Heben Sie den Prallschutz (5) an.

2. Hängen Sie den Grasfangkorb

(7) in die dafür vorgesehene Aufhängung (19) an der Rück- seite des Gerätes ein.

3. Positionieren Sie den Prall-

schutz (5) auf dem Grasfang- korb (7), er hält diesen an rich- tiger Position.

4. Zum Abnehmen des Gras-

fangkorbes (7) heben Sie den Prallschutz (5) an und hängen den Grasfangkorb aus. Klappen Sie den Prallschutz an das Ge- rätegehäuse zurück. Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/ Umweltschutz“. Füllstandsanzeige Seitlich am Grasfangkorb (7) ist eine Füll- standsanzeige (7a) angebracht. Klappe geö󰀨net: Grasfang- korb (7) leer Klappe geschlossen: Gras- fangkorb (7) gefüllt Mulchkit Mulchkit anbringen

1. Entfernen Sie den Grasfangkorb

( 7), falls eingesetzt.

2. Heben Sie den Prallschutz (5) an.

3. Setzen Sie das Mulchkit (18)

ein. Der Sicherungsknopf rastet ein. Mulchkit entfernen

4. Heben Sie den Prallschutz (5) an.

5. Schieben Sie den Sicherungs-

knopf nach unten und entneh- men Sie das Mulchkit (18). Schnitthöhe einstellen Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Perso- nenschäden. Greifen Sie den Hebel (11) zur Schnitthöhenverstellung und führen Sie ihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnitthöhe. Das Gerät besitzt 6 Positionen zur Einstellung der Schnitthöhe:

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 30 - 65 mm. Für den ersten Schnitt in der Sai- son sollte eine hohe Schnitthöhe gewählt werden. Ein- und Ausschalten

1. Stecken Sie den Stecker des

Netzkabels in die Gerätesteck- dose (16).

2. Formen Sie aus dem Ende des

Netzkabels eine Schlaufe und hängen diese in die Kabelzug- entlastung (15) ein.

3. Schließen Sie das Gerät an die

4. Achten Sie vor dem Einschalten

darauf, dass das Gerät keine Gegenstände berührt.

5. Zum Einschalten drücken Sie

den Entriegelungsknopf (

17) am Handgri󰀨 und halten

gleichzeitig den Starthebel (2) gedrückt. Lassen Sie den Ent- riegelungsknopf ( 17) los.

6. Zum Ausschalten lassen Sie

den Starthebel (2) los. Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Be- rühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden. Arbeiten mit dem Rasenmäher Regelmäßiges Mähen regt die Graspan- ze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach je- dem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 7 - 8 cm. In der Hauptvegetationszeit wird der Rasen min- destens einmal pro Woche gemäht. Die beiden Tragegri󰀨e (12) erleich- tern Ihnen den Transport des Ge- rätes.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führen Sie das Netzkabel immer hin- ter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.

• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben. Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Mes- sers ab. Es besteht die Gefahr von Personenschäden. Reinigung/Wartung/ Lagerung Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns er- mächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab.DE

Allgemeine Reinigungs- und Wartungsarbeiten Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Ver- wenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungs- bzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen anhaf- tende Panzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsö󰀨nungen, der Auswurfö󰀨- nung und dem Messerbereich. Ver- wenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.

• Ölen Sie von Zeit zu Zeit die Räder.

• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf o󰀨ensichtliche Mängel wie lose, abgenutzte oder be- schädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrau- ben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädi- gungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus. Messer austauschen Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschli󰀨en wer- den. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden (siehe „Ersatzteile/Zubehör“).

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe

und halten Sie das Messer (20) fest. Drehen Sie die Mes- serschraube (21) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel ab.

3. Bauen Sie das neue Messer in

umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positioniert ist und die Schraube fest angezogen ist. Lagerung Für eine platzsparende Lagerung besitzt das Gerät folgende Möglichkeiten der Auf- bewahrung:

1. Lösen Sie die oberen und un-

teren Schnellspannhebel (3+6).

2. Klappen Sie den Bügelgri󰀨 (1)

und den unteren Holm (4) auf das Gerätegehäuse (10). Achten Sie darauf, dass die Ka- bel nicht eingeklemmt werden.

3. Zusätzlich können Sie das Gerät

hochkant aufstellen, entweder mit oder ohne eingeklapptem Bü- gelgri󰀨 (1) (Stow-Funktion).

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räu- men abstellen.

• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch ver- ursacht werden.DE

Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- sto󰀨- und Metallteile können sortenrein getrennt werden und so einer Wieder- verwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder ver- teilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch. Technische Daten Elektrorasenmäher .....ERM 1637-3 Stow Aufnahmeleistung des Motors ....... 1600 W Netzspannung ............. 220-240 V~, 50 Hz Schutzklasse .......................................II Schutzart ............................................IPX4 Leerlaufdrehzahl........................3450 min

= 3 dB Schallleistungspegel (L

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer System- netzimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,313 Ohm vorgesehen. Der Anwender hat sicherzu- stellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das die Anforderungen erfüllt. Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden. Lärm- und Vibrationswerte wurden ent- sprechend den in der Konformitätser- klärung genannten Normen und Bestim- mungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge- währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird.DE

Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Ausset- zung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Be- triebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Bela- stung läuft). Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.

• Schäden, die auf natürliche Abnut- zung, Überlastung oder unsachge- mäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlos- sen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Ins- besondere zählen hierzu: Messer.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Herstellerfehler entstanden sind, wer- den unentgeltlich durch Ersatzliefe- rung oder Reparatur beseitigt. Voraus- setzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird. Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berech- nung von unserem Service-Center durchführen lassen. Unser Service- Center erstellt Ihnen gerne einen Ko- stenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall ge- reinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit son- stiger Sonderfracht - eingeschickte Geräte.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.DE

Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Ste- cker, Haussicherung prüfen, ggf. Reparatur durch Elektrofachmann Starthebel (

Reparatur durch Kundendienst Kohlebürsten abgenutzt Motor defekt Gras zu lang Größere Schnitthöhe einstellen. Durch Drücken des Gri󰀨holms die Vorderräder leicht anheben. Motor setzt aus Blockierung durch Fremdkör- per Fremdkörper entfernen Arbeitsergebnis nicht zufrieden- stellend oder Motor arbeitet schwer Schnitthöhe zu niedrig Geringere Schnitthöhe einstellen Messer (

Messer schleifen lassen oder aus- tauschen Messerbereich verstopft Gerät reinigen Messer (

Messer korrekt einbauen Messer rotiert nicht Messer (

blockiert Gras entfernen Messerschraube ( 21) lo- cker Messerschraube festziehen Abnorme Geräu- sche, Klappern oder Vibrationen Messerschraube (

cker Messerschraube festziehen Messer (

Messer austauschen Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte an das Service-Center (siehe „Grizzly Service-Center“).GB

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom

8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoe in Elektro- und Elek- tronikgeräten.
