GEBRUIKSAANWIJZING ERM 16373 Grizzly

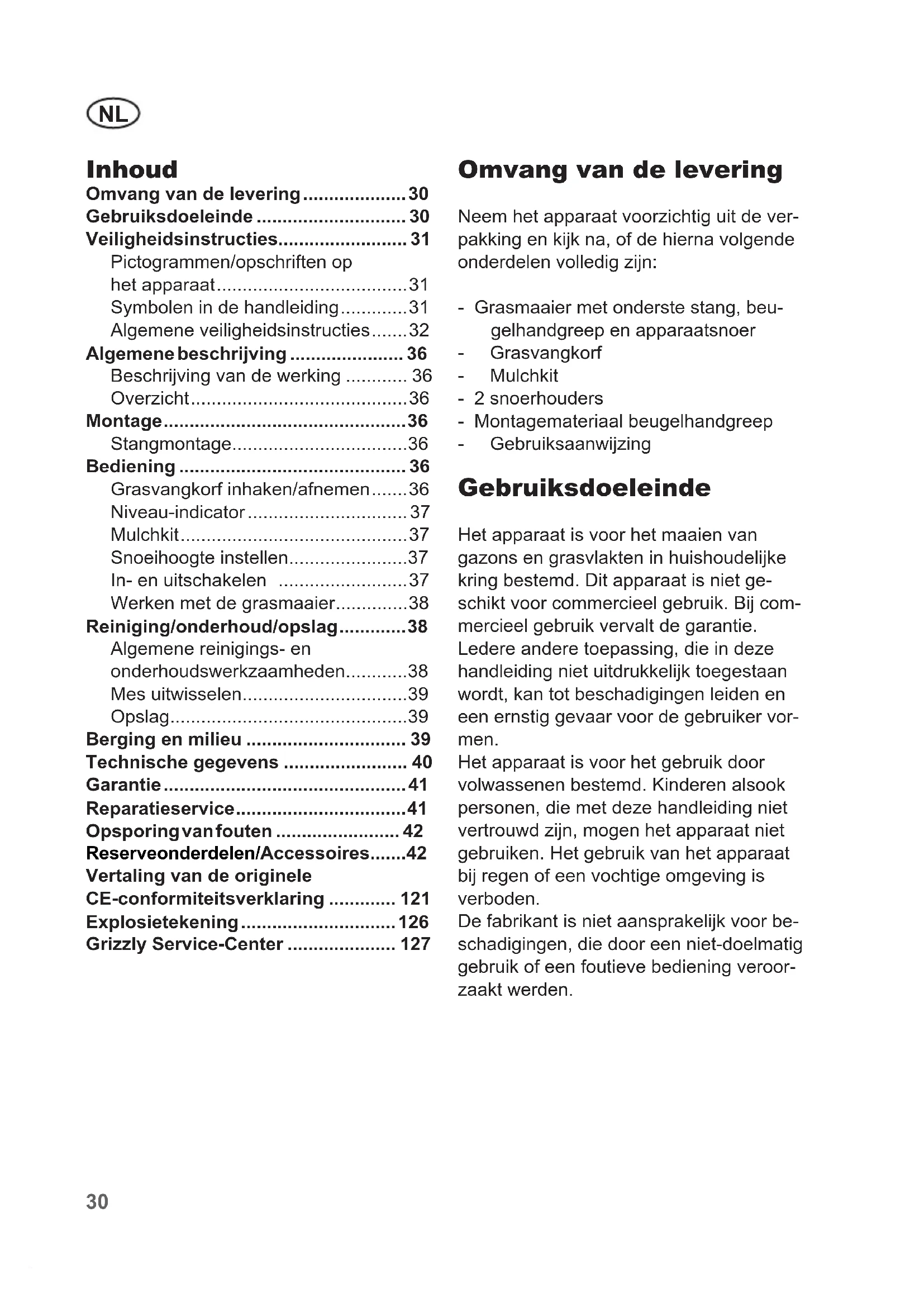

• Inhoud Omvang van de levering p. 30
• Gebruiksdoeleinde p. 30
• Veiligheidsinstructies p. 31
• Pictogrammen/opschriften op het apparaat p. 31
• Symbolen in de handleiding p. 31
• Algemene veiligheidsinstructies p. 32
• Algemene beschrijving p. 36
• Beschrijving van de werking p. 36
• Overzicht p. 36
• Montage p. 36
• Stangmontage p. 36
• Bediening p. 36
• Grasvangkorf inhaken/afnemen p. 36
• Niveau-indicator p. 37
• Mulchkit p. 37
• Snoeihoogte instellen p. 37
• In- en uitschakelen p. 37
• Werken met de grasmaaier p. 38
• Reiniging/onderhoud/opslag p. 38
• Algemene reinigings- en onderhoudswerkzaamheden p. 38
• Mes uitwisselen p. 39
• Opslag p. 39
• Berging en milieu p. 39
• Technische gegevens p. 40
• Garantie p. 41
• Reparatieservice p. 41
• Opsporing van fouten p. 42
• Reserveonderdelen/Accessoires p. 42
• Omvang van de levering Neem het apparaat voorzichtig uit de ver- pakking en kijk na, of de hierna volgende onderdelen volledig zijn: - Grasmaaier met onderste stang, beu- gelhandgreep en apparaatsnoer - Grasvangkorf - Mulchkit - 2 snoerhouders - Montagemateriaal beugelhandgreep - Gebruiksaanwijzing Gebruiksdoeleinde Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijke kring bestemd. Dit apparaat is niet ge- schikt voor commercieel gebruik. Bij com- mercieel gebruik vervalt de garantie. Ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, kan tot beschadigingen leiden en een ernstig gevaar voor de gebruiker vor- men. Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken. Het gebruik van het apparaat bij regen of een vochtige omgeving is verboden. De fabrikant is niet aansprakelijk voor be- schadigingen, die door een niet-doelmatig gebruik of een foutieve bediening veroor- zaakt werden. Vertaling van de originele CE-conformiteitsverklaring p. 121
• Explosietekening p. 126
• Grizzly Service-Center p. 1273

Veiligheidsinstructies Deze paragraaf behandelt de fun- damentele veiligheidsinstructies bij het werk met de elektrische grasmaaier. Pictogrammen/opschriften op het apparaat Opgelet! Neem de gebruiksaanwij- zing aandachtig door. Stel het apparaat niet aan de vochtigheid bloot. Werk niet bij regen en snoei geen nat gras. Gevaar voor verwondingen door weggeslingerde on- derdelen. Omstanders op een veilige afstand tot de maaier hou- den. Opgelet! Naloop van het mes van de grasmaaier. Opgepast – scherpe snoei- messen! Voeten en handen op een veilige afstand hou- den. Gevaar voor verwon- dingen! Motor uitschakelen en netstekker uittrekken vóór instellings- of reinigings- werkzaamheden of als het netsnoer vastgeraakt of be- schadigd is. Draag oog- en gehoorbe- scherming. Gevaar door beschadigd netsnoer. Netsnoer op een veilige afstand tot het apparaat en van het snoeimes houden!

Vermelding van het ge- luidsniveau L

in dB Beschermingsklasse II (Dubbele isolatie) Elektrische apparaten ho- ren niet thuis bij huisvuil. Snijdcirkel Symbolen in de handleiding Gevaarsymbolen met ge- gevens ter preventie van lichamelijke letsels en ma- teriële schade. Gebodsteken (in plaats van het uitroepingsteken is het gebod toegelicht) met ge- gevens ter preventie van beschadigingen. Aanwijzingsteken met infor- matie voor een betere om- gang met het apparaat.32

Algemene veiligheidsin- structies Belangrijk! Lees de gebruiks- aanwijzing zorgvuldig. Bewaar de gebruiksaanwijzing om ze na te lezen. Dit apparaat kan bij een onoordeelkundig gebruik ernstige verwondingen ver- oorzaken. Om lichamelijke letsels en materiële schade te vermijden, leest u de on- voorwaardelijk volgende vei- ligheidsinstructies en neemt u ze in acht en maakt u zich goed met alle bedieningson- derdelen vertrouwd. Voorbereiding:

• Dit apparaat dient niet om door personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/ of kennis gebruikt te worden; tenzij zij van een voor de veilig- heid instaande persoon onder toezicht staan of tenzij zij van deze laatste instructies krijgen, hoe het apparaat te gebruiken is.

• Geef nooit toestemming aan kin- deren of andere personen, die de gebruiksaanwijzing niet ken- nen, het apparaat te gebruiken. Lokale bepalingen kunnen de minimumleeftijd van de persoon, die het apparaat bedient, vast- leggen.

• Maak nooit gebruik van het ap- paraat terwijl andere mensen, in het bijzonder kinderen, en huis- dieren in de buurt zijn.

• De operator of gebruiker is enkel voor ongevallen of schade aan andere mensen of aan hun ei- gendom verantwoordelijk.

• Controleer het terrein, waarop het apparaat gebruikt wordt, en verwijder stenen, stokken, dra- den of andere vreemde voorwer- pen, die vastgegrepen en weg- geslingerd kunnen worden.

• Draag geschikte werkkledij zoals vast schoeisel met slijpvrije zool en een robuuste, lange broek. Gebruik het apparaat niet als u blootsvoets stapt of open sanda- len draagt. Vermijd het dragen van losse kledij of kledij met han- gende touwtjes of ceinturen.

• Voer telkens vóór gebruik een visuele controle van het apparaat door. Gebruik het apparaat niet als beschermingsinrichtingen (bijvoorbeeld stootbescherming of grasvangzak), onderdelen van de snoei-inrichting of bouten ontbreken, versleten of bescha- digd zijn. Ter preventie van een onbalans mogen beschadigde werktuigen en bouten slechts per set uitgewisseld worden.

• Wees voorzichtig bij apparaten met meerdere snoeiwerktuigen, omdat de beweging van een mes tot een rotatie van de overige messen kan leiden.

• Gebruik enkel reserveonderde- len en toebehoren, die door de fabrikant geleverd en aanbe- volen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddellijke verlies van de ga- rantieclaim.

• Vóór het gebruik dienen netsnoer en verlengsnoer altijd op teke- nen van beschadiging of slijtage33

onderzocht te worden. Indien het snoer tijdens het gebruik beschadigd wordt, moet het on- middellijk van het stroomnet ver- broken worden. Raak het snoer niet aan voordat het van het stroomnet verbroken is. Gebruik het apparaat niet wanneer het snoer versleten of beschadigd is. Werken met het apparaat: Breng voeten en handen bij het werken niet in de nabij- heid van of onder roterende onderdelen. Er bestaat ge- vaar voor verwondingen! Neem de bescherming tegen lawaaihinder en lokale voor- schriften in acht.

• Schakel de motor volgens instructies in en slechts dan, wanneer uw voeten zich op een veilige afstand tot de snoeiwerk- tuigen bevinden.

• Gebruik het apparaat niet bij regen, bij slechte weersomstan- digheden, in een vochtige omge- ving of op een nat gazon. Werk uitsluitend bij daglicht of bij een goede verlichting.

• Werk niet met het apparaat als u moe of ongeconcentreerd bent of na het innemen van alcohol of tabletten. Las altijd tijdig een werkpauze in. Ga met verstand aan het werk.

• Let bij het werken op een veilige stand, in het bijzonder op hel- lingen. Werk altijd dwars op de helling, nooit op- of neerwaarts. Wees uiterst voorzichtig wan- neer u de rijdrichting op de hel- ling wijzigt. Werk niet op over- dreven steile hellingen.

• Bedien het apparaat slechts stapvoets. Wees uiterst voor- zichtig wanneer u het apparaat omkeert, het naar u toe trekt of achteruit stapt.

• Schakel het apparaat voorzichtig in overeenstemming met de in deze handleiding vermelde in- structies in. Let op voldoende af- stand tot de voeten tot roterende messen.

• Kantel het apparaat niet bij het starten, behalve als dit bij het starten op hoog gras noodzake- lijk is. In dit geval kantelt u het apparaat door zodanig op de hoofdligger van de handgreep te duwen, dat de voorwielen van het apparaat gemakkelijk opgetild worden. Controleer altijd dat beide handen zich in de werkstand bevinden voordat het apparaat weer op de grond neergezet wordt.

• Werk nooit zonder grasvangzak of stootbescherming. Houd u al- tijd op een veilige afstand tot de uitwerpopening.

• Start de motor niet wanneer u vóór de uitwerpschacht staat. Opgelet: gevaar! Mes loopt na. Er bestaat gevaar voor verwondingen.

• Het apparaat mag niet opgetild of getransporteerd worden zo- lang de motor draait. Schakel het apparaat uit als het voor het transport gekanteld moet worden als andere oppervlak- ten dan gazons overgestoken34

moeten worden en wanneer het apparaat naar en weg van de te maaien oppervlakten gebracht wordt.

• Houd de grasuitwerpopening steeds netjes en vrij. Verwijder snoeiafval enkel bij stilstand van het apparaat.

• Laat het apparaat nooit zonder toezicht op het werkterrein ach- ter.

• Werk niet met een bescha- digd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit met bescha- digde beschermingsinrichtingen, afschermingen of ontbrekende veiligheidsmechanismen, zoals richtingwijzigende of grasvangin- richtingen.

• Overbelast uw apparaat niet. Werk uitsluitend in het aange- geven vermogensgebied en wijzig de regelaarinstellingen aan de motor niet. Gebruik geen machines meteen laag presta- tievermogen voor zware werken. Gebruik uw apparaat niet voor doeleinden, waarvoor het niet bestemd is.

• Gebruik het apparaat niet in de nabijheid van ontvlambare vloeisto󰀨en of gassen. Bij veron- achtzaming bestaat er brand- of explosiegevaar.

• Nooit het apparaat optillen of wegdragen wanneer de motor draait.

• Schakel het apparaat uit, trek de netstekker af en vergewis u dat alle beweegbare onderdelen stil- staan: - altijd, wanneer u de machine verlaat, - voordat u de uitwerpopening reinigt of blokkeringen ver- helpt, - wanneer het apparaat niet gebruikt wordt, - voordat u het apparaat contro- leert, reinigt of eraan werkt, - wanneer het netsnoer bescha- digd of verstrikt geraakt is, - wanneer het apparaat tijdens het werken op een vreemd voorwerp gestoten is of wan- neer er zich ongewone tril- lingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en laat het eventueel repareren.

• Breng handen en voeten nooit in de nabijheid van of onder roterende onderdelen. Bij cirkel- maaiers mag men nooit vóór de grasuitwerpopening gaan staan. Onderhoud en opslag:

• Let er bij het onderhoud van de snijdmessen op dat zelfs wan- neer de spanningsbron uitge- schakeld is de snijdmessen in beweging kunnen komen.

• Zorg ervoor dat alle moeren, bouten en schroeven vast aan- gedraaid zijn en dat het appa- raat zich in een veilige toestand voor het werk bevindt.

• Controleer de maaier op eventu- ele beschadigingen.

• Voer de noodzakelijke reparaties van beschadigde onderdelen door.

• Tracht niet het apparaat zelf te repareren, tenzij u hiervoor op- geleid bent. Al de werkzaamhe- den, die niet in deze handleiding vermeld worden, mogen uit- sluitend door ons gemachtigde35

klantenserviceafdelingen uitge- voerd worden.

• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.

• Behandel uw apparaat met zorg. Houd de werktuigen scherp en netjes om beter en veiliger te kunnen werken. Volg de onder- houdsvoorschriften op.

• Draag beschermende hand- schoenen wanneer u de snoei- inrichting wisselt.

• Controleer de grasvanginrichting regelmatig op slijtage en vervor- mingen. Vervang omwille van de veiligheid versleten of bescha- digde onderdelen. Wees bij de instelling van de messen uiterst voorzichtig, opdat uw vingers niet tussen de roterende mes- sen en vaststaande onderdelen van de machine gekneld wor- den.

• Controleer, dat er uitsluitend re- servesnoeiwerktuigen gebruikt worden, die door de fabrikant toegestaan zijn. Elektrische veiligheid:

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeen- stemt.

• Sluit het apparaat op een stop- contact met aardlekschakelaar (di󰀨erentieelschakelaar) met een uitschakelstroom van niet meer dan 30 mA aan.

• Vermijd lichamelijk contact met geaarde onderdelen (bijvoor- beeld metalen omheiningen, metalen palen).

• Gebruik uitsluitend toegestane netsnoeren van het type H05RN- F, die hoogstens 75 m lang en voor het gebruik in de open lucht bestemd zijn. De draaddwars- doorsnede van het netsnoer moet minstens 2,5 mm

bedra- gen. Rol een kabeltrommel vóór gebruik altijd helemaal af. Con- troleer het snoer op beschadigin- gen.

• Gebruik om het netsnoer aan te brengen de daarvoor voorziene snoerophanging.

• Houd het netsnoer tijdens het werken op een veilige afstand tot het snoeiwerktuig. De snoei- messen kunnen het netsnoer beschadigen en tot contact met spanningvoerende onderdelen leiden. Leid het netsnoer in prin- cipe achter de persoon, die het apparaat bedient.

• Gebruik het netsnoer niet om de stekker uit het stopcontact te trekken. Bescherm het netsnoer tegen hitte, olie en scherpe kan- ten.

• Schakel het apparaat uit en trek het netsnoer uit het stopcontact als het netsnoer beschadigd is. Als het netsnoer beschadigd wordt, moet het door de fabrikant, door zijn klantenserviceafde- ling of door een gekwaliceerde persoon vervangen worden om gevaren te vermijden.

• Verbind geen beschadigd net- snoer met het stroomnet. Raak geen beschadigd netsnoer aan zolang het met het stroomnet verbonden is. Een beschadigd netsnoer kan tot contact met spanningvoerende onderdelen leiden.36

Algemene beschrijving Beschrijving van de werking De elektrische grasmaaier bezit een pa- rallel met het snoeiniveau draaiend snoei- werktuig. Hij is met een elektrische motor met een zeer groot prestatievermogen, een slijtvaste kunststofbehuizing, een vei- ligheidsschakelaar en ook een grasvang- korf uitgerust. Bijkomend is het apparaat 6-voudig in de hoogte verstelbaar en heeft het lichtlopende wielen. Gelieve voor de werking van de bedie- ningsonderdelen de hierna volgende be- schrijvingen te raadplegen. De afbeeldingen voor de bediening en het onderhoud vindt u op de zijden 2 - 3. Overzicht 1 Beugelhandgreep 2 Starthefboom 3 2 bovenste snelspanhendel voor beugelgreepbevestiging 4 Onderste stang 5 Stootbescherming 6 2 onderste snelspanhendel voor stangbevestiging 7 Grasvangzak 8 Achterwielen 9 Voorwielen 10 Apparaatbehuizing 11 Hefboom voor een verstelling van de snoeihoogte 12 2 transporthandvaten 13 Apparaatsnoer 14 Kabelhouder 15 Trekontlasting van het snoer 16 Apparaatstopcontact 17 Ontgrendelknop 18 Mulchkit Montage Trek vóór alle werkzaamheden aan het apparaat de netstekker uit. Stangmontage Onderste stang monteren:

1. Klap de onderste stang (4) open

en breng deze in de gewenste hoekstand.

2. Fixeer de onderste stang met

de voorgemonteerde snelspan- hendels (6). Er zijn 3 posities moge- lijk. Beugelgreep monteren:

3. Bevestig de beugelgreep (1)

met de bijgevoegde schroeven, de onderlegringen en de snel- spanhendels (3) rechts en links aan de onderste stang (4). Er zijn twee posities mogelijk.

4. Snoerhouders inklikken:

Klik de snoerhouders ( 14) aan de hoofdligger in en zet daarmee het apparaatsnoer ( 13). Bediening Opgelet: apparaat niet zonder volledig aangebrachte stootbe- scherming of grasvangkorf be- dienen. Er bestaat gevaar voor verwondingen! Grasvangkorf inhaken/afnemen

daarvoor voorziene ophanging37

(19) aan de achterzijde van het apparaat in.

3. Positioneer de stootbescherming

(5) op de grasvangkorf (7), hij houdt deze in de juiste positie.

4. Om de grasvangkorf (7) af

te nemen, tilt u de stootbe- scherming (5) op en haakt u de grasvangkorf uit. Klap de stootbescherming terug aan de apparaatbehuizing. Om de grasvangkorf te ledigen, ver- wijzen wij ook naar hoofdstuk „Afval- verwijdering/milieubescherming“. Niveau-indicator Aan de zijkant van de grasvangmand (7) is een niveau-indicator (7a) aangebracht Klep geopend: Grasvangkorf leeg Klep gesloten: Grasvangkorf vol Mulchkit Mulchkit aanbrengen

1. Verwijder de vangzak ( 7),

indien deze aangebracht is.

2. Til de stootbescherming (5) op.

3. Breng de mulchkit (18) aan. De

beveiligingsknop kikt vast. Mulchkit verwijderen

4. Til de stootbescherming (5) op.

5. Schuif de beveiligingsknop naar

beneden en verwijder de mulch- kit (18). Snoeihoogte instellen Schakel het apparaat uit, trek het netsnoer uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels. Neem de hefboom (11) voor een verstelling van de snoeihoogte vast en breng deze voorbij de grendelinrichting op de gewenste instelling van de snoeihoogte. Het apparaat beschikt over 6 posities voor de instelling van de snoeihoogte: 25-75 mm De correcte snoeihoogte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 30 - 65 mm. Voor de eerste snoeibeurt van het seizoen dient er een hoge snoei- hoogte gekozen te worden. In- en uitschakelen

1. Steek de stekker van het nets-

noer in het apparaatstopcontact (16).

2. Vorm uit het uiteinde van het

netsnoer een lus en haak deze in de trekontlasting (15) van het snoer in.

3. Sluit het apparaat op de net-

4. Let er vóór het inschakelen op

dat het apparaat geen voorwer- pen raakt.

5. Om in te schakelen, drukt u de

ontgrendelknop ( 17) aan de handgreep in en houdt u gelijk- tijdig de starthefboom (2) inge-38

6. Om uit te schakelen, laat u de

starthefboom (2) los. Na het uitschakelen van het ap- paraat draait het mes nog enkele seconden lang. Raak het draai- ende mes niet aan. Er bestaat gevaar voor lichamelijke letsels. Werken met de grasmaaier Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar laat tegelijkertijd onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaid werd dichter en ontstaat er een gelijkmatig belastbaar gazon. De eerste snoeibeurt vindt plaats onge- veer vanaf april bij een groeihoogte van

70 - 80 mm. In de hoofdvegetatietijd wordt

het gazon minstens één keer per week gemaaid. De beide draaghandgrepen (12) vergemakkelijken voor u het trans- port van het appaarat.

• Begin met het maaien in de nabijheid van het stopcontact en werk van het stopcontact weg.

• Leid het verlengsnoer altijd achter u en breng het na het keren tot aan de reeds gemaaide zijde.

• Leid het apparaat stapvoets in zo recht mogelijke banen. Om volledig te maaien, dienen de banen zich altijd enkele centimeters te overlappen.

• Stel de snoeidiepte zodanig in, dat het apparaat niet overbelast wordt. In het andere geval kan de motor bescha- digd worden.

• Werk op hellingen altijd dwars op de helling. Wees uiterst voorzichtig wan- neer u achteruitstapt en het apparaat voorttrekt.

• Reinig het apparaat telkens na ge- bruik zoals in hoofdstuk „Reiniging/ onderhoud/opslag“ beschreven. Schakel na het werk en voor het transport het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels. Reiniging/onderhoud/ opslag Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemach- tigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen. Draag bij de omgang met het mes handschoenen. Schakel vóór alle onderhouds- en reinigingswerkzaamheden het ap- paraat uit, trek de netstekker uit en wacht de stilstand van het mes af. Algemene reinigings- en onderhoudswerkzaamheden Spuit de grasmaaier niet met water schoon.

• Houd het apparaat steeds netjes. Ge- bruik voor de reiniging een vorstel of een doek, maar geen reinigings- c.q. oplosmiddelen.

• Verwijder na het maaien vastklevende plantenresten met een stuk hout of39

plastic van de wielen, de ventilatie- openingen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of puntige voorwerpen, ze ouden het apparaat kunnen beschadi- gen.

• Smeer van tijd tot tijd de wielen met olie in.

• Controleer de grasmaaier telkens vóór gebruik op klaarblijkelijke tekortkomin- gen, zoals losse, versleten of bescha- digde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.

• Controleer afdekkingen en bescher- mingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel uit. Mes uitwisselen Als het mes stomp is, kan het door een gespecialiseerde werkplaats bijgeslepen worden. Als het mes beschadigd is of een onbalans vertoont, moet het gewisseld worden (zie hoofdstuk “Reserveonderde- len/Accessoires”).

1. Draai het apparaat om.

2. Gebruik vaste handschoenen

en houd het mes vast (20). Draai de messchroef (21) tegen de richting van de wijzers van de klok van de motorspil..

3. Monteer het nieuwe mes weer

in omgekeerde volgorde. Let erop dat het mes correct ge- positioneerd en dat de schroef vast aangedraaid is Opslag Voor een ruimtebesparende opslag biedt het apparaat de volgende opbergmoge- lijkheden:

1. Maak de bovenste en onderste

onderste stang (4) op de appa- raatbehuizing (10). Let erop dat de kabels niet inge- klemd worden.

3. Bovendien kunt u het apparaat

hoogkant neerzetten, met of zonder ingeklapte beugelgreep (1) (Stow-functie).

• Bewaar het apparaat droog en buiten het bereik van kinderen.

• Laat de motor afkoelen voordat u het apparaat in gesloten ruimten wegzet.

• Omhul het apparaat niet met nylon- zakken, omdat er vochtigheid zou kunnen ontstaan. Wij zijn niet aansprakelijk voor door onze apparaten teweeggebrachte beschadi- gingen, voor zover deze door een onoor- deelkundige reparatie of door het gebruik van niet-originele onderdelen c.q. door een niet-doelmatig gebruik veroorzaakt worden. Berging en milieu Giet afgwerkte olie niet in de riool of af- voer. Ontdoet u zich op een milieuvriende- lijke manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af. Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage- punt.40

Machines horen niet thuis in het huisafval.

• De kunststo󰀨en en metalen onderde- len kunnen volgens soort gescheiden worden en zijn zo voor recyclage ge- schikt. Voor vragen hieromtrent kunt u te- recht bij ons servicecenter.

• Breng snoeiafval naar een recycling- park en werp het niet in de vuilnisbak.

Dit apparaat is voor de werking aan een stroomnet met een systeemimpedantie Zmax op het overdrachtpunt (huisaanslui- ting) van maximaal 0,313 ohm voorzien. De gebruiker dient ervoor te zorgen dat het apparaat uitsluitend bediend wordt aan een stroomnet, dat aan deze eis voldoet. Zo nodig, kan de systeemimpedantie bij het lokale energiebedrijf opgevraagd wor- den. Geluids- en trilwaarden worden in over- eenstemming met de in de conformiteit- verklaring vermelde normen en bepalin- gen vastgesteld. Technische en optische wijzigingen kun- nen in het kader van de verdere ontwik- keling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zijn daarom niet bindend. Wet- tige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan men daarom niet doen gelden. De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testme- thode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden. Waarschuwing: Afhankelijk van de manier, waarop het elektrische gereedschap ge- bruikt wordt, kan de trilingemissie- waarde tijdens het e󰀨ectieve ge- bruik van het elektrische gereed- schap van de aangegeven waarde verschillen. Probeer de belasting door trillin- gen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn41

het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait). Garantie

• Wij geven 24 maanden garantie op dit product. Bij commercieel gebruik ver- valt de garantie.

Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen niet onder de garantie. Bepaalde bouwelemen- ten zijn onderhevig aan slijtage en vallen niet onder de garantie. Hiertoe behoren vooral: mes.

• Voorwaarde voor de garantie is bo- vendien, dat de in de gebruiksaan- wijzing opgegeven onderhoudsinter- vallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie. Reparatieservice

• U kunt reparaties die niet onder de garantie vallen, tegen betaling laten uitvoeren door ons servicecenter. Zij brengen graag eerst een o󰀨erte uit. Wij bewerken alleen apparaten die, voldoende zijn verpakt en voldoende gefrankeerd worden opgestuurd. Wij kunnen apparaten slechts be- handelen indien ze voldoende ver- pakt en gefrankeerd toegezonden werden.

• Opgelet: stuur in geen geval defekte machines met volle olietank op. Leeg de tank! Eventuele beschadi- gingen (olie loopt uit als de machine zijwaarts of op de kop gesteld wordt) of brandbeschadigingen die door het transport zijn ontstaan, worden ten laste van de afzender gelegd.

• Ongefrankeerde – oningepakt, express of andere speciale zen- dingen – toegezonden machines worden niet aangenomen.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.42

Opsporing van fouten Probleem Mogelijke oorzaak Oplossing van de fout Apparaat start niet Netspanning ontbreekt Stopcontact, snoer, leiding, stekker nakijken, eventueel reparatie door vakkundig geschoold elektricien Starthefboom ( 2) of ont- grendelknop ( 17) defect Reparatie door klantenserviceafde- ling Koolborstels versleten Motor defect Gras te lang Grotere snoeihoogte instellen. Door te duwen op de hoofdligger van de handgreep de voorwielen lichtjes optillen. Motor valt stil Blokkering door vreemd voorwerp Vreemd voorwerp verwijderen Werkresultaat niet bevredigend of motor werkt moeilijk Snoeihoogte te laag Snoeihoogte instellen Mes ( 20) stomp Mes laten slijpen of uitwisselen Mesbereik verstopt Apparaat reinigen Mes ( 20) foutief gemon- teerd Mes correct monteren Mes roteert niet Mes ( 20) door gras ge- blokkeerd Gras verwijderen Messchroef ( 21) los Messchroef vast aandraaien Abnormale geluiden, gerammel of trillingen Messchroef ( 21) los Messchroef vast aandraaien Mes ( 20) beschadigd Mes uitwisselen Reserveonderdelen/Accessoires Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu Indien u geen Internet hebt, neem dan contact op met het Service-Center (zie „Grizzly Service-Center“).43

• Het hierboven beschreven voorwerp van de ver- klaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het ge- bruik van bepaalde gevaarlijke stoen in elektrische en elektronische apparaten. Christian Frank Dokumentationsbevollmächtigter, Documentatiegelastigde
