NAUDOJIMO INSTRUKCIJA ERM 16373 Grizzly

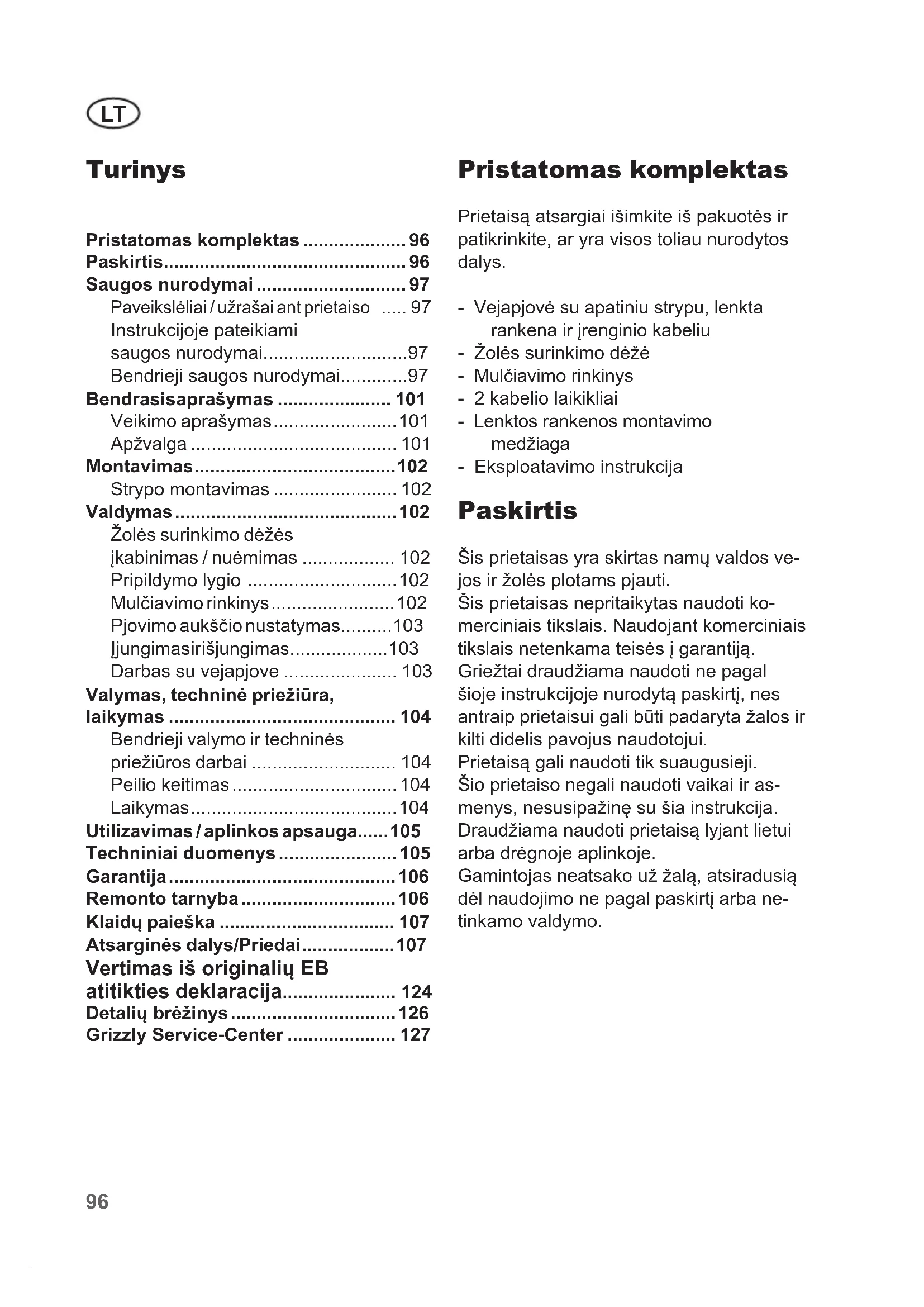

Turinys Pristatomas komplektas .................... 96 Paskirtis............................................... 96 Saugos nurodymai ............................. 97 Paveikslėliai / užrašai ant prietaiso

• Instrukcijoje pateikiami saugos nurodymai p. 97
• Bendrieji saugos nurodymai p. 97
• Bendrasis aprašymas p. 101
• Veikimo aprašymas p. 101
• Apžvalga p. 101
• Montavimas p. 102
• Strypo montavimas p. 102
• Valdymas p. 102
• Žolės surinkimo dėžės įkabinimas / nuėmimas p. 102
• Pripildymo lygio p. 102
• Mulčiavimo rinkinys p. 102
• Pjovimo aukščio nustatymas p. 103
• Įjungimas ir išjungimas p. 103
• Darbas su vejapjove p. 103
• Valymas, techninė priežiūra, laikymas p. 104
• Bendrieji valymo ir techninės priežiūros darbai p. 104
• Peilio keitimas p. 104
• Laikymas p. 104
• Utilizavimas / aplinkos apsauga p. 105
• Techniniai duomenys p. 105
• Garantija p. 106
• Remonto tarnyba p. 106
• Klaidų paieška p. 107
• Atsarginės dalys/Priedai p. 107
• Pristatomas komplektas Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys. - Vejapjovė su apatiniu strypu, lenkta rankena ir įrenginio kabeliu - Žolės surinkimo dėžė - Mulčiavimo rinkinys - 2 kabelio laikikliai - Lenktos rankenos montavimo medžiaga - Eksploatavimo instrukcija Paskirtis Šis prietaisas yra skirtas namų valdos ve- jos ir žolės plotams pjauti. Šis prietaisas nepritaikytas naudoti ko- merciniais tikslais. Naudojant komerciniais tikslais netenkama teisės į garantiją. Griežtai draudžiama naudoti ne pagal šioje instrukcijoje nurodytą paskirtį, nes antraip prietaisui gali būti padaryta žalos ir kilti didelis pavojus naudotojui. Prietaisą gali naudoti tik suaugusieji. Šio prietaiso negali naudoti vaikai ir as- menys, nesusipažinę su šia instrukcija. Draudžiama naudoti prietaisą lyjant lietui arba drėgnoje aplinkoje. Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba ne- tinkamo valdymo. Vertimas iš originalių EB atitikties deklaracija p. 124
• Detalių brėžinys p. 126
• Grizzly Service-Center LT p. 127

Saugos nurodymai Šiame skyriuje pateikiami pagrin- diniai saugos potvarkiai, kurių reikia laikytis dirbant su elektrine vejapjove. Paveikslėliai / užrašai ant prietaiso Dėmesio! Atidžiai perskaitykite eksploatavimo instrukciją. Prietaiso negalima naudoti drėgmėje. Nedirbkite lyjant lietui ir nepjaukite drėgnos žolės.

Pavojus susižeisti dėl išsviedžiamų dalių. . Aplink veikiančią vejapjovę negali būti asmenų. Dėmesio! Vejapjovės peilis veikia iš inercijos. Atsargiai – aštrūs pjovimo peiliai! Nekiškite arti kojų ir rankų. Pavojus susižaloti! Prieš atlikdami nustatymo ir valymo darbus arba jei buvo sugriebtas arba pažeistas tinklo kabelis, išjunkite variklį ir iš tinklo ištraukite kištuką. Dėvėkite akių ir klausos organų apsaugą. Pavojus dėl pažeisto tinklo kabelio. Tinklo kabelį laikykite ato- kiai nuo prietaiso ir pjovimo peilių! II apsaugos klasė

nuro- dymas dB. Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis. Pjovimo lankas Instrukcijoje pateikiami saugos nurodymai Pavojaus ženklas su du- omenimis, kaip išvengti žalos žmonėms ir materi- aliniam turtui. Privalomasis ženklas (vi- etoje ženklo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti žalos materialiniam turtui. Informacinis ženklas, kuria- me pateikiama informacijos, kaip geriau naudoti prietaisą. Bendrieji saugos nurodymai Svarbu! Atidžiai perskai- tykite eksploatavimo instrukciją. Išsaugokite eksploatavimo instrukciją, kad galėtumėte perskaityti ir vėliau.LT

Netinkamai naudojamas prietaisas gali sunkiai sužaloti. Norėdami išvengti žalos asmenims ir turtui, perskaitykite toliau pateiktus nurodymus ir jų laikykitės bei susipažinkite su visais valdymo elementais. Paruošimas:

• Vaikams ar kitiems asmenims, neperskaičiusiems naudo- jimo instrukcijos, neleiskite naudoti prietaiso. Tam tikrose šalyse gali galioti taisyklės dėl mažiausio leistino amžiaus, ku- rio turi būti sulaukęs prietaisą naudojantis asmuo.

• Niekada nenaudokite prietaiso, kai šalia yra asmenų, ypač vaikų ir naminių gyvūnų.

• Prietaisą valdantis arba nau- dojantis asmuo yra atsakingas už nelaimingus atsitikimus arba žmonėms ir jų nuosavybei padarytą žalą.

• Patikrinkite vietovę, kurioje naudosite prietaisą, surinkite akmenis, lazdas, vielas ir kitus pašalinius daiktus, nes jie gali būti sugriebti ir išsviesti.

• Dėvėkite tinkamus apsaugi- nius drabužius, pavyzdžiui, apsauginius batus neslystančiu padu, tvirtas, ilgas kelnes. Niekada nenaudokite prietaiso neapsiavę batais arba apsiavę atvirus sandalus. Nedėvėkite laisvų drabužių arba aprangos su kabančiomis virvelėmis ar dirželiais.

• Prieš kiekvieną naudojimą apžiūrėdami patikrinkite prietaisą. Nenaudokite pri- etaiso, jei nėra apsauginių įrenginių (pvz., apsaugos nuo smūgių arba žolės surinkimo maišo), pjovimo įtaiso dalių arba sraigtų, jei jie nusidėvėjo arba yra pažeisti. Kad būtų galima išvengti disbalanso, visada keiskite visą pažeistų įrankių ir sraigtų komplektą.

Būkite atsargūs dirbdami prie prietaisų su keliais pjovimo įrankiais, nes pajudinus peilį gali pradėti suktis kiti peiliai.

• Naudokite tik gamintojo prista- tytas ir rekomenduojamas ats- argines dalis ir kitus priedus. Jei naudosite kitų gamintojų dalis, neteksite teisės prašyti garantijos suteikimo.

• Prieš pradėdami naudo- ti visada patikrinkite, ar ant prijungimo laido ir ilginamojo laido nesimato pažeidimų ar nusidėvėjimo požymių. Jei laidas pažeistas, jį reikia ne- delsiant ištraukti iš maitinimo tinklo. Nelieskite laido, kol jo neišjungsite. Nenaudokite prie- taiso, jei laidas nusidėvėjo arba pažeistas. Darbas su įrenginiu Dirbdami kojas ir ran- kas laikykite atokiai nuo besisukančių dalių ir ne- laikykite po jomis. Galite susižeisti! Atkreipkite dėmesį į apsaugą nuo triukšmo ir vietoje galiojančius potvarkius.

• Įjunkite variklį pagal instrukciją ir tai atlikite tik tada, kai JūsųLT

kojos yra saugiu atstumu nuo pjovimo įrankių.

• Nenaudokite prietaiso lyjant lietui, esant prastam orui, drėgnoje aplinkoje ir nepjaukite drėgnos vejos. Dirbkite tik dien- os šviesoje arba įjungę tinkamą dirbtinį apšvietimą.

• Niekada nedirbkite prietaisu, jei esate pavargęs arba negalite susikoncentruoti, vartojote alko- holio arba medikamentų. Visa- da laiku padarykite pertraukėlę. Dirbkite vadovaudamiesi protu.

• Prisiminkite, kad visada rei- kia dirbti saugiai stovint, ypač pjaunant šlaitus. Ant šlaito visada stovėkite ir pjaukite skersai, niekada nepjaukite aukštyn arba žemyn. Būkite la- bai atsargūs, jei stovėdami ant šlaisto norite pakeisti važiavimo kryptį. Nepjaukite labai stačių šlaitų.

• Prietaisą stumkite tik žingsnio greičiu. Būkite labai atsargūs apsukdami prietaisą, traukdami link savęs arba eidami atgal.

• Išjunkite prietaisą atsargiai, vadovaudamiesi šioje instruk- cijoje pateiktais nurodymais. Stebėkite, kad būtų pakanka- mas atstumas nuo kojų iki besisukančių peilių.

• Užvesdami nepakreipkite prietaiso, nebent jo reikia paleidžiant ant aukštos žolės. Tokiu atveju paimkite prietaisą už lenktos rankenos ir pakreip- kite taip, kad truputį pasikeltų prietaiso priekiniai ratukai. Visa- da stebėkite, kad abi rankos būtų darbinėje padėtyje ir tik tada prietaisą vėl nuleiskite ant žemės.

• Niekada nedirbkite be žolės surinkimo maišo arba ap- saugos nuo smūgių. Visada stovėkite atokiai nuo išmetimo angos.

• Nebandykite užvesti variklio, kai stovite prieš išmetimo šachtą. Dėmesio – pavojus! Peilis veikia iš inercijos. Kyla pavojus susižeisti.

• Veikiant varikliui negalima pa- kelti ir transportuoti prietaiso. Išjunkite prietaisą, jei jį reikia pakreipti norint nugabenti į kitą vietą, jei važiuojate ne per veją ir prietaisas vežamas nuo vi- eno pjaunamo ploto iki kito.

Žolės išmetimo anga visada turi būti švari ir neužkimšta. Nupjautą medžiagą išimkite tik sustojus prietaisui.

• Niekada nepalikite prietaiso darbo vietoje be priežiūros.

• Niekada nedirbkite su pažeistu, nevisiškai arba be gamintojo sutikimo permontuotu prietaisu. Niekada nenaudokite prietaiso, jei apsauginiai įrenginiai arba ekranai yra pažeisti, jei nėra saugos įrenginių, pavyzdžiui, nukreipimo ir (arba) žolės su- rinkimo mechanizmo.

• Prietaiso apkrova negali būti per didelė. Dirbkite tik nuro- dytame galios diapazone ir nekeiskite variklio reguliato- riaus nustatymų. Sunkiems darbams nenaudokite mažos galios įrenginių. Prietaiso nen- audokite kitiems tikslams nei jis pritaikytas.LT

• Nenaudokite prietaiso neto- li užsiliepsnojančių skysčių arba dujų. Jei nepaisysite šių nurodymų, kyla gaisro ir spro- gimo pavojus.

• Veikiant varikliui niekada nekel- kite ir nebandykite nešti prieta- iso.

• Išjunkite prietaisą, ištraukite tinklo kištuką ir įsitikinkite, kad visos judančios dalys visiškai sustojo: - visada, kai paliekate įrenginį, - prieš pradėdami valy- ti išmetimo angą arba norėdami pašalinti blokuojantį daiktą, - kai prietaisas nenaudoja- mas, - prieš tikrindami, valydami arba dirbami prie prietaiso, - jei tinklo kabelis pažeistas arba susipainiojęs,

jei dirbant prietaisas atsitren- kia į svetimkūnį arba prade- da neįprastai vibruoti. Tokiu atveju patikrinkite, ar prieta- isas nepažeistas ir prireikus perduokite suremontuoti.

• Rankų ir kojų niekada nekiškite arti besisukančių dalių arba po jomis. Naudojant pjautuvus niekada negalima stotis prieš žolių išmetimo angą. Techninė priežiūra ir laikymas

• Atlikdami pjovimo peilio techninės priežiūros darbus atkreipkite dėmesį, kad peiliai gali pradėti judėti net ir tuomet, kai įtampos tiekimo šaltinis at- jungtas.

• Pasirūpinkite, kad visos veržlės, sraigtai ir varžtai būtų tvirtai priveržti ir prietaisas būtų saugios darbinės būklės.

• Patikrinkite, ar nesimato galimų vejapjovės pažeidimų.

• Prireikus sutaisykite pažeistas dalis.

• Nebandykite prietaiso remon- tuoti patys, nebent Jūs turite reikiamą išsilavinimą. Visus šioje instrukcijoje neaprašytus darbus gali atlikti tik mūsų įgalioti klientų aptarnavimo centrų darbuotojai.

• Prietaisą laikykite sausoje ir vaikams nepasiekiamoje vie- toje.

• Su savo prietaisu visada elkitės atsargiai. Visi įrankiai turi būti aštrūs ir švarūs, kad būtų ga- lima tinkamai ir saugiai dirbti. Atkreipkite dėmesį į techninės priežiūros potvarkius.

• Keisdami pjovimo įtaisą dėvėkite apsaugines pirštines.

• Reguliariai tikrinkite, ar žolės surinkimo įtaisas nenusidėvėjo, ar nedeformuotas. Sau- gos sumetimais pakeiskite susidėvėjusias arba pažeistas dalis. Nustatydami peilius būkite labai atsargūs, kad be- sisukantys peiliai ir pritvirtintos mašinos dalys neprispaustų Jūsų pirštų.

• Patikrinkite, kad būtų naudo- jami tik atsarginiai, gamintojo aprobuoti pjovimo įrankiai.

• Atkreipkite dėmesį, kad tinklo įtampos duomenys turi sutapti su specikacijų lentelės duo- menimis.LT

• Prietaisą junkite tik prie kištukinio lizdo su nuotėkio srovės apsaugos įtaisu (FI jun- giklis), kurio suveikimo srovė neviršija 30 mA.

• Stenkitės kūno dalimis neliesti įžemintų dalių (pvz., metalinių tvorų, metalinių stulpelių).

• Naudokite tik leistinus H07RN- F serijos tinklo kabelius, kurių didžiausias ilgis yra 75 m ir jie pritaikyti naudoti lauke. Tinklo kabelio laido skerspjūvis turi būti mažiausiai 2,5 mm

. Prieš pradėdami naudoti išvyniokite visą kabelio būgną. Patikrinkite, ar kabelis nepažeistas.

• Tinklo kabelį tvirtinkite tik prie jam skirtos kabelio pakabos.

• Dirbdami tinklo kabelį laiky- kite atokiai nuo pjovimo įtaiso. Pjovimo peiliai gali pažeisti tinklo kabelį ir pritraukti prie įtampingųjų detalių. Tinklo ka- belio padėtis visada turi būti už valdymo darbus atliekančio per- sonalo.

• Nenaudokite tinklo kabelio, jei kištuko nepavyksta ištraukti iš kištukinio lizdo. Saugokite tink- lo kabelį nuo karščio, alyvos ir aštrių kraštų.

• Jei tinklo kabelis pažeistas, išjunkite prietaisą ir ištraukite kištuką iš kištukinio lizdo. Jei bus pažeistas šio prietaiso prijungimo laidas, kad nekiltų jokios grėsmės jį turi pakeisti gamintojas, klientų aptarnavimo skyriaus darbuotojai ar kitas kvalikuotas asmuo.

• Prie srovės tiekimo tinklo nieka- da nejunkite pažeisto tinklo ka- belio. Nelieskite pažeisto tinklo kabelio, kol jo neatjungsite nuo srovės tiekimo tinklo. Jei tinklo kabelis pažeistas, galite prisi- liesti prie įtampingųjų detalių. Bendrasis aprašymas Veikimo aprašymas Elektrinėje vejapjovėje lygiagrečiai pjovi- mo plokštumai įmontuotas besisukantis pjovimo įtaisas. Vejapjovėje naudojamas galingas elektros variklis, ji turi tvirtą plastikinį korpusą, apsauginį jungiklį, apsaugą nuo smūgių ir žolės surinkimo dėžę su pripildymo lygio indikatoriumi. Prietaisą papildomai galima nustatyti į 6 pjovimo padėtis; yra lengvai judantys ratukai. Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose. Prietaiso valdymą vaizduojančius paveikslėlius rasite 2–3 pusla- piuose. Apžvalga 1 Lenkta rankena 2 Paleidimo svirtis 3 2 sparčiojo tvirtinimo svirtys viršuje lenktai rankenai tvirtinti 4 Apatinis lankas 5 Apsauga nuo smūgių 6 2 sparčiojo tvirtinimo svirtys apačioje apatiniam strypui tvirt- inti 7 Žolės surinkimo dėžė 8 Galiniai ratai 9 Priekiniai ratai 10 Prietaiso korpusas 11 Pjovimo aukščio reguliavimo svirtis 12 2 rankenos neštiLT

13 Prietaiso kabelis 14 Kabelio laikiklis 15 Laido įtempimo mažinimo įtaisas 16 Prietaiso kištukinis lizdas 17 Atblokavimo mygtukas 18 Mulčiavimo rinkinys Montavimas Prieš pradėdami visus darbus iš prietaiso ištraukite tinklo kištuką. Strypo montavimas Apatinio lanko montavimas:

1. Atlenkite apatinį strypą (4) ir pa-

verskite jį norimu kampu.

2. Užksuokite apatinį strypą

iš anksto sumontuotomis sparčiojo tvirtinimo svirtimis (6). Galimos 3 padėtys. Lenktos rankenos montavi- mas:

3. Pritvirtinkite lenktą rankeną

(1) pridedamais varžtais, poveržlėmis ir sparčiojo tvirtini- mo svirtimis (3) apatinio strypo (4) dešinėje ir kairėje pusėse. Galimos dvi padėtys.

4. Kabelio laikiklių tvirtinimas:

Užspauskite kabelio laikiklius (14) ant strypo ir įtvirtinkite juo- se įrenginio kabelį (13). Valdymas Dėmesio: niekada nenaudokite prietaiso iki galo nepritvirtinę apsaugos nuo smūgių arba žolės surinkimo dėžės. Galite susižeisti! Žolės surinkimo dėžės įkabinimas / nuėmimas

1. Pakelkite apsaugą nuo smūgių

2. Įkabinkite žolės surinkimo dėžę

(7) į jai numatytą pakabą (19), esančią prietaiso antroje pusėje.

3. Apsaugą nuo smūgių (5) prit-

virtinkite prie žolės surinkimo dėžės (7); ji prilaikys dėžę rei- kiamoje padėtyje.

4. Jei norite nuimti žolės surinkimo

dėžę (7), pakelkite apsaugą nuo smūgių (5) ir iškabinkite žolės surinkimo dėžę. Apsaugą nuo smūgių vėl užlenkite ant prieta- iso korpuso Apie žolės surinkimo dėžės ištuštinimą skaitykite skyriuje „Utili- zavimas / aplinkos apsauga“. Pripildymo lygio indikatorius Žolės surinkimo dėžės šone įmontuotas pripildymo lygio indikatorius. Vožtuvo aerodinaminė oro nukreipimo sistema pa- pildomai užtikrina optimalų pripildymą.. Pripildymo lygio indikatorius atidarytas: žolės surinkimo dėžė tuščia Pripildymo lygio indikatorius uždarytas: žolės surinkimo dėžė pripildyta Mulčiavimo rinkinys Mulčiavimo rinkinio uždėjimas

1. Jei įstatyta, nuimkite žolės su-

rinkimo dėžę ( 19)LT

2. Pakelkite buferį (5).

3. Įstatykite mulčiavimo rinkinį (18).

Raudonas apsauginis mygtukas užsiksuoja. Mulčiavimo rinkinio nuėmimas

4. Pakelkite buferį (5).

5. Žemyn nustumkite raudoną

apsauginį mygtuką ir nuimkite mulčiavimo rinkinį (18). Pjovimo aukščio nustatymas Išjunkite prietaisą ir ištraukite iš lizdo šakutę, po to palaukite, kol peilis sustos. Kyla pavojus sužeisti žmones Suimkite pjovimo aukščio regu- liavimo svirtį (11) ir traukite ją ksavimo įtaise, kol nustatysite pageidaujamą pjovimo aukštį. Prietaisui galima nustatyti vieną iš 6 pjovimo aukščio padėčių:

Dekoratyvinei vejai pjauti nustatykite maždaug 30–45 mm pjovimo aukšti, o vaikščiojamajai vejai – maždaug 30–65 mm. Kai sezono pradžioje pjaunate pirmą kartą, nustatykite didesnį pjovimo aukštį.. Įjungimas ir išjungimas

1. Maitinimo kabelio kištuką įkiškite

į įrenginio elektros lizdą (16).

2. Maitinimo kabelio gale pada-

rykite kilpą ir užkabinkite ją ant kablio, mažinančio kabelio tempimą (15).

3. Įjunkite įrenginį į elektros tinklą.

4. Prieš įjungdami įrenginį

įsitikinkite, kad jis nesiliečia prie kokių nors daiktų.

5. Norėdami įjungti, spauskite at-

blokavimo mygtuką (17) ant ran- kenos ir tuo pačiu metu laikykite paspaustą paleidimo svirtį (2). Atleiskite atblokavimo mygtuką (17).

6. Norėdami išjungti, atleiskite pa-

leidimo svirtį (2). Išjungus prietaisą peiliai kelias sekundes dar sukasi. Nelieskite besisukančio peilio. Kyla pavo- jus sužeisti žmones. Darbas su vejapjove Reguliariai pjaunant žolės lapeliai sutvirtėja, tačiau kartu silpnėja piktžolių lapeliai. Dėl to po kiekvieno pjovimo veja tampa tankesnė ir atsparesnė. Pirmą kartą reikia pjauti maždaug balandžio mėnesį, kai vejos aukštis yra apie 7–8 mm. Pagrindiniu vegetacijos lai- kotarpiu veją reikia pjauti mažiausiai vieną kartą per savaitę. Paėmus už abiejų rankenų nešti ( 12) lengviau transportuoti prietaisą.

• Pradėti pjauti netoli kištukinio lizdo ir toliau pjaukite nuo jo.

• Tinklo kabelis visada turi būti už Jūsų, o apsisukus turi būti jau nupjautame plote.

• Prietaisą stumkite žingsnio greičiu ir kuo lygesnėmis linijomis. Kad nupjautumėte visą veją, juostos turėtų persidengti kelis centimetrus.

• Nustatykite tokį pjovimo gylį, kad pri- etaisas nebūtų per daug apkrautas.LT

Antraip galite pažeisti variklį.

• Pjaudami šlaitus visada stovėkite skersai. Būkite labai atsargūs eidami atgal ir traukdami prietaisą.

• Po kiekvieno naudojimo nuvalykite prietaisą, kaip aprašyta skyriuje „Valy- mas, techninė priežiūra, laikymas“. Baigę dirbti ir norėdami transpor- tuoti prietaisą, ištraukite tinklo kištuką ir po to palaukite, kol pei- lis sustos. Kyla pavojus sužeisti žmones Valymas, techninė priežiūra, laikymas Šioje instrukcijoje nenurodytus darbus paveskite atlikti vieno iš mūsų įgaliotojo techninės priežiūros centro darbuotojams. Naudokite tik originalias dalis. Dirbdami su peiliu užsidėkite pirštines. Prieš atlikdami visus techninės priežiūros ir remonto darbus išjunkite prietaisą ir ištraukite iš lizdo šakutę, po to palaukite, kol peilis sustos. Bendrieji valymo ir techninės priežiūros darbai Nepurkškite ant vejapjovės vandens. Kyla elektros šoko pavojus.

• Prietaisas visada turi būti švarus. Prietaisą valykite šepečiu arba servetėle, nenaudokite jokių aštrių va- lymo priemonių ar tirpiklių.

• Baigę pjauti prie ratų, ventiliacijos angų, išmetamųjų angų ir peilių srities prilipusius augalų likučius nuvalykite mediniu arba plastikiniu daiktu. Nen- audokite kietų arba aštrių daiktų, nes jie gali pažeisti prietaisą.

• Retkarčiais alyva sutepkite ratus.

• Prieš kiekvieną naudojimą patikrin- kite, ar nesimato aiškių vejapjovės trūkumų, pavyzdžiui, ar dalys ne- atsilaisvino, nenusidėvėjo ir nėra pažeistos. Patikrinkite, ar visos veržlės, sraigtai ir varžtai tvirtai priveržti.

• Patikrinkite, ar gaubtai ir apsauginiai įrenginiai nepažeisti ir stipriai pritvirtin- ti. Prireikus juos pakeiskite. Peilio keitimas Atbukusį peilį galite pagaląsti specializuo- tose dirbtuvėse. Jei peilis pažeistas arba išbalansuotas, jį reikia pakeisti (žr. skyrių „Atsarginės dalys“).

1. Apsukite prietaisą.

2. Užsidėkite tvirtas pirštines ir

tvirtai laikykite peilį (20). Peilio varžtą (21) veržliarakčiu nuo variklio suklio atsukite prieš laikrodžio rodyklę.

3. Naują peilį įmontuokite

atvirkštine eilės tvarkia. At- kreipkite dėmesį, kad peilį nustatytumėte tinkamoje padėtyje ir stipriai priveržtumėte varžtą. Laikymas Vietai taupyti yra šios įrenginio laikymo galimybės:LT

1. Atleiskite viršutinę ir apatinę

sparčiojo tvirtinimo svirtis (3 ir 6).

2. Nulenkite lenktą rankeną (1) prie apati-

nio strypo (4) ir įrenginio korpu- so (10). Įsitikinkite, kad kabeliai nebūtų suspausti.

3. Papildomai įrenginį galite pastatyti ver-

tikaliai sulenkę arba nesulenkę lenktą rankeną (1) (talpinimo funkcija).

• Prietaisą laikykite peilio apsaugoje, sausoje ir vaikams nepasiekiamoje vietoje.

• Palaukite, kol variklis atvės ir tik tada prietaisą statykite uždarose patalpose.

• Ant prietaiso nedėkite nailoninių maišų, nes gali kauptis drėgmė. Mes neprisiimame atsakomybės už mūsų prietaisų padarytą žalą, jei jie buvo ne- tinkamai suremontuoti arba buvo naudoja- mas ne originalios dalys ir prietaisas buvo naudojamas ne pagal paskirtį. Utilizavimas / aplinkos apsauga Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atliekų utiliza- vimo įstaigai. Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis.

Prietaisą perduokite perdirbimo įstaigai. Naudotas plastikines ir metalines da- lis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai. Apie tai teiraukitės mūsų techninės priežiūros centre

• Nupjautos žolės nemeskite į šiukšlių konteinerius, ją nuvežkite į komposta- vimo vietą arba kaip trąšas paskirsty- kite po krūmais ir medžiais.

• Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemoka- mai. Techniniai duomenys Elektrinė vejapjovė ....ERM 1637-3 Stow ariklio imamoji galia ......................1600 W Tinklo įtampa .............. 220-240 V~, 50 Hz Apsaugos klasė ..................................II Apsaugos rūšis ..................................IPX4 Sūkių skaičius esant tuščiajai eigai.............................3450 min

Šis prietaisas skirtas elektros energijos tiekimo tinklams, kurių tinklo varža Zmax perdavimo taške (buitiniams prietaisams) neviršija 0,313 omo. Naudotojas turi užtikrinti, kad prietaisas būtų jungiamas tik į elektros energijos tiekimo tinklą, atitinkantį šiuos reikalavimus. Jei reikia, informaciją dėl sistemos varžos gali suteikti vietos elektros energijos tiekimo bendrovė. Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaraci- joje nurodytais standartais ir nuostatomis. Nuolat toliau tobulinant gaminius gali- mi techniniai ir optiniai pakeitimai, apie kuriuos iš anksto neįspėjama. Dėl šios priežasties neužtikriname, kad atitiks visi šioje eksploatavimo instrukcijoje pateikti matmenys, nurodymai ir duomenys. DėlLT

to mes nepriimame teisinių pretenzijų dėl eksploatavimo instrukcijoje pateikiamų duomenų. Nurodyta vibracijos emisijos vertė buvo išmatuota pagal standartuose patvirtintus patikros metodus ir gali būti taikoma kitam panašiam elektriniam įrankiui. Nurodyta vibracijos emisijos vertė gali būti taikoma pradiniam poveikiui įvertinti. Įspėjimas: naudojant elektrinį įrankį tikroji vi- bracijos emisijos vertė gali skirtis nuo nurodytosios, nes ji priklauso nuo elektrinio įrankio naudojimo būdo. Būtina nustatyti saugos priemones naudotojui apsaugoti, kurios turi būti parinktos atsižvelgiant į po- veikio įvertinimą esant tikrosioms naudojimo sąlygoms (vertinant rei- kia atsižvelgti į visus eksploatavimo ciklo etapus, pavyzdžiui, kiek laiko elektrinis įrankis buvo išjungtas, kiek jis buvo įjungtas, tačiau veikė be apkrovos). Garantija

• Šiam prietaisui mes suteikiame 24 mėnesių garantiją. Naudojant ko- merciniais tikslais netenkama teisės į garantiją.

• Garantija netaikoma natūralaus dėvėjimo požymiams ir žalai, atsi- radusiai dėl per didelės apkrovos arba netinkamo valdymo. Tam tikros konstrukcinės dalys natūraliai dėvisi, todėl joms garantija nesuteikiama. La- biausiai tai taikoma peiliams.

• Kad būtų suteikta garantija, turėjo būti laikomasi valymo ir techninės priežiūros nurodymų.

• Jei pastebimi medžiagos arba gamy- bos defektai, pristatomas kitas prieta- isas arba jis suremontuojamas. Būtina sąlyga – prietaisas prekybininkui pristatomas neišardytas, su pirkimo čekiu ir garantijos patvirtinimu. Remonto tarnyba

• Remonto darbus, kuriems nesutei- kiama garantija, už tam tikrą atlygį galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros centro darbuoto- jai Jums mielai pateiks darbų sąmatą. Mes galime remontuoti tik tuos pri- etaisus, kurie buvo atsiųsti tinkamai supakuoti ir apmokėti.

• Dėmesio: jei turite pretenzijų dėl prietaiso arba norite jį remontuoti, atsiųskite jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą. Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (nega- baritinis krovinys, skubiosios siun- tos arba kitas specialus gabenimo būdas).

• Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemoka- mai.LT

Klaidų paieška Problema Mögliche Ursache Klaidos šalinimas Neužsiveda prie- taisas Nėra tinklo įtampos Patikrinkite kištukinį lizdą, kabelį, linijas, kištukus, prireikus perdu- okite suremontuoti kvalikuotam elektrikui. Sugedo paleidimo svirtis (

2) arba atblokavimo mygtukas

( 17). Perduokite suremontuoti klientų aptarnavimo centrui. Nusidėvėjo anglinis šepetėlis Sugedo variklis. Per aukšta žolė. Nustatykite didesnį pjovimo aukštį. Spausdami rankenos lanką truputį kilstelėkite priekinius ratukus. Variklis išsijungia. Blokuoja svetimkūnis. Išimkite svetimkūnį. Netinka darbo rezultatas arba variklis veikia sunkiai. Per mažas pjovimo aukštis. Nustatykite mažesnį pjovimo aukštį. Atbuko peilis ( 20). Pagaląskite arba pakeiskite peilį. Užsikišo peilio sritis. Nuvalykite prietaisą. Netinkamai sumontuotas peilis ( 20). Tinkamai įmontuokite peilį Peilis nesisuka. Peilį ( 20) blokuoja žolė. Išvalykite žolę. Atsilaisvino peilio ( 21) varžtas. Priveržkite peilio varžtą. Neįprasti garsai, tarškėjimas arba vibracija Atsilaisvino peilio ( 21) varžtas. Priveržkite peilio varžtą. Peilis ( 21) pažeistas. Pakeiskite peilį. Atsarginės dalys/Priedai Atsargines dalis ir priedus galite įsigyti interneto svetainėje www.grizzly-service.eu Jei neturite interneto, kreipkitės telefonu į aptarnavimo centrą (žr. „Grizzly Service- Center“)BG

Remiantis 2000/14/EB dėl valstybių narių įstatymų, reglamentuojančių lauko sąlygomis naudojamos įrangos į aplinką skleidžiamą triukšmą, suderinimo, papildo- mai patvirtinama: Garso galingumo lygis Numatyta: 96 dB(A) Išmatuota: 93 dB(A) Taikyta atitikties vertinimo procedūra pagal 2000/14/EB VI priedą,

Asmuo, įgaliotas sudaryti dokumentaciją )125
