NÁVOD K OBSLUZE Elite Chipolino

DŮLEŽITÉ! POKYNY SI POZORNĚ PŘEČTĚTE A USCHOVEJTE PRO POZDĚJŠÍ POUŽITÍ! POZNÁMKApro „Univerzální vylepšený dětský zádržný systém s pásy“ (40-87 cm)Jedná se o „Univerzální vylepšený dětský zádržný systém s pásy“. Je schváleno podle předpisu č. 129 pro použití pro „univerzální sedadla“ ve vozidle, jak je specikováno výrobci vozidla v uživatelské příručce vozidla.V případě pochybností se poraďte s výrobcem nebo prodejcem vylepšeného dětského zádržného systému.ŽÁDNÝ SYSTÉM NEMŮŽE ZARUČIT ABSOLUTNÍ OCHRANU OD ZRANĚNÍ PŘI NÁRAZU NEBO KATASTROFA! JEĎTE SE ZVÝŠENÝM POZOR, ZVLÁŠTĚ KDYŽ JE VE VOZU DÍTĚ!ABYSTE ZAJIŠTĚLI BEZPEČNÉ POUŽÍVÁNÍ TOHOTO PRODUKTU, DODRŽUJTE VAROVÁNÍ, POKYNY A DOPORUČENÍ V TOMTO NÁVODU!NESPRÁVNÉ POUŽÍVÁNÍ SEDAČKY PŘISPĚJE K SNÍŽENÍ JEJÍ OCHRANNÝCH A BEZPEČNOSTNÍCH FUNKCÍ!NEDODRŽENÍ POKYNŮ V TOMTO NÁVODU SE ZVYŠUJE RIZIKO VÁŽNÉHO ZRANĚNÍ NEBO SMRT! VAROVÁNÍ! 1. NIKDY SEDAČKU NEINSTALUJTE ANI NEPOUŽÍVEJTE NA SEDADĚ SPOLUJEZDCE VYBAVENÉ AKTIVNÍM AIRBAGEM! TO MŮŽE ZPŮSOBIT SMRT NEBO VÁŽNÉ ZRANĚNÍ! Informace o airbagech a podmínkách přepravy dětí najdete v návodu k vozidlu.2. NEPOUŽÍVEJTE JINÉ KONTAKTNÍ BODY, NEŽ POPSANÉ V NÁVODU A VYZNAČENÉ NA AUTOSEDAČCE! Sedačka je vhodná pouze pro instalaci do vozidel vybavených 3bodovým bezpečnostním pásem schváleným podle předpisu EHK OSN č. 16. A – diagonální pás B – břišní pás Správná instalace Nesprávná instalace

Montáž sedačky není povolena Instalace sedačky je povolena

Neinstalujte sedačku, pokud je autosedačka vybavena aktivním airbagem.

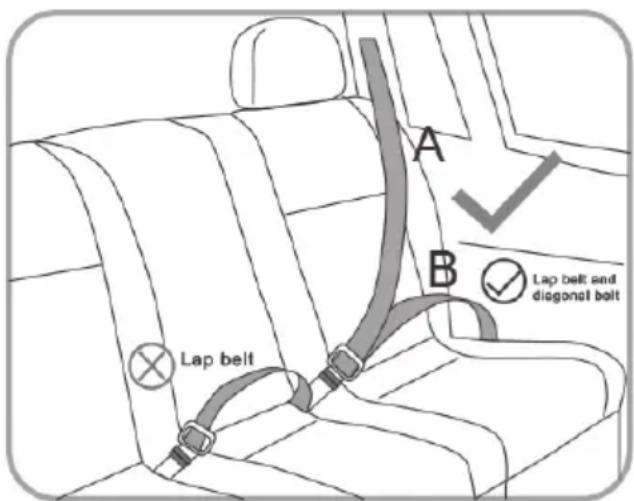

Instalujte na toto sedadlo, pouze pokud je vybaveno 3bodovým bezpečnostním pásem. POZOR! VAROVÁNÍ! VAROVÁNÍ! NIKDY NENECHÁVEJTE DÍTĚ BEZ DOZORU! VAROVÁNÍ! NEPOUŽÍVEJTE JINÉ KONTAKTNÍ BODY, NEŽ JSOU POPSANÉ V NÁVODU A VYZNAČENÉ NA AUTOSEDAČCE! VAROVÁNÍ! NIKDY NEUMÍSŤUJTE AUTOSEDAČKU NA SEDADLO SPOLUJEZDCE VYBAVENÉ AKTIVNÍM AIRBAGEM! TO MŮŽE ZPŮSOBIT SMRT NEBO VÁŽNÉ ZRANĚNÍ! VAROVÁNÍ! BEZPEČNOSTNÍ PÁSY VOZU, KTERÉ PŘIDRŽUJÍ ŽIDLO K AUTOSEDAČCE, MUSÍ BÝT UTAŽENY A PŘIPEVNĚNY! VAROVÁNÍ! BEZPEČNOSTNÍ PÁSY, KTERÉ DÍTĚ PŘIDRŽÍ, MUSÍ BÝT DOBŘE NAPNUTY A PŘIPNUTY, UPRAVENÉ PODLE TĚLA A ROZMĚRŮ DÍTĚTE, ABY JE DOBŘE ZAKRÝVALY. VAROVÁNÍ! PÁS NA RTY BY MĚL BÝT NÍZKO UMÍSTĚN A KAŽDÁ OCHRANNÁ BARIÉRA MUSÍ BÝT SPRÁVNĚ INSTALOVÁNA TAK, ABY BYLA PÁNEV DÍTĚTE SPRÁVNĚ PODPŘENA BEZ TLAKU. VAROVÁNÍ! NEPROVÁDĚJTE NA AUTOSEDAČCE ZMĚNY, DOPLŇKY NEBO ÚPRAVY BEZ SCHVÁLENÍ OZNÁMENÉHO ORGÁNU! JE NEBEZPEČNÉ PŘESNĚ NEDODRŽOVAT POKYNY K POUŽITÍ POSKYTNUTÉ VÝROBCEM! VAROVÁNÍ! UCHOVÁVEJTE MIMO OHNĚ! Abyste zajistili maximální ochranu dítěte, pečlivě si přečtěte, nainstalujte a používejte autosedačku tak, jak je popsáno v této uživatelské příručce. 77 Tuto autosedačku používejte pouze zády ke směru jízdy a pro děti s výškou 40-87 cm a hmotností do 13 kg. VŽDY umístěte dítě do sedačky s bezpečnostním pásem, abyste předešli riziku pádu. Instalaci výrobku na autosedačku a zajištění dítěte smí provádět pouze dospělá osoba! Tvrdé díly a díly dětského zádržného systému vyrobené z plastu musí být umístěny a instalovány tak, aby při běžném provozu motorového vozidla nemohly být zachyceny posuvným sedadlem nebo prostředkem dveří vozidla. Nedovolte překroucení, odření nebo roztržení bezpečnostních pásů, upevňovací prvky a zámky (přezky) musí být vždy funkční a pevně upevněné. Pokud zjistíte jakoukoli nejistotu nebo poruchu v konstrukci, západkách, pásech nebo zajišťovacích mechanismech sedačky, přestaňte ji používat, dokud nebudou poškozené části odstraněny a nahrazeny novými. Vyměňte sedadlo za nové, pokud bylo při nehodě vystaveno destruktivnímu zatížení. Nepoužívejte židli „z druhé ruky“, protože nevíte, jakému zatížení byla vystavena. Sedačku nepoužívejte bez potahu sedačky a nenahrazujte ji jinou, než je ta, kterou dodává výrobce, protože je nedílnou součástí dětského zádržného systému. Veškerá zavazadla nebo jiné předměty, které by mohly způsobit zranění v případě kolize, musí být řádně zajištěny. Odstraňte nebo zajistěte v bezpečné vzdálenosti od sedadla a dítěte všechna zavazadla, která by mohla způsobit zranění v případě náhlého zastavení nebo nehody během pohybu. Vždy zkontrolujte, zda je sedačka bezpečně připevněna k autosedačce, i když do ní nebudete umisťovat dítě. Uvolněná sedačka, i když v ní není dítě, může v případě nárazu způsobit zranění. NIKDY nenastavujte ani neposouvejte žádné pohyblivé části sedačky, když je v ní dítě. Často kontrolujte, zda na přezkách nejsou nečistoty, a v případě potřeby je vyčistěte. Spolehlivost může být ovlivněna vnikáním nečistot, prachu, částeček jídla atd. Do křesla nedávejte další podložky, než které dodává výrobce! Nepoužívejte náhradní díly a jiné součásti nedodané výrobcem! Výrobce nepřebírá odpovědnost za bezpečnost v případě použití jiných než originálních dílů schváleného typu nebo jím doporučených. Návod k použití uschovejte na určeném místě vysoké židličky nebo ve vozidle, ve kterém budete židličku používat. Nevystavujte židli přímému slunečnímu záření, předejdete tak možnému popálení dítěte, deformaci židle a zejména plastových dílů. Vysoká židle nenahrazuje postýlku ani postel. Když dítě potřebuje spát, měli byste ho uložit do vhodného kočárku, korbičky nebo postýlky. Nepřipojujte k výrobku další šňůry a poutka, abyste předešli riziku udušení! Nikdy nepokládejte židli na postele, pohovky nebo podobné měkké povrchy! Nedovolte dětem, aby si s výrobkem hrály! Neodstraňujte štítky a varování umístěné na židli! Jsou důležité pro každého, kdo je používá! Plastové obaly uchovávejte mimo dosah dětí, abyste zabránili riziku udušení! NÁVOD K POUŽÍVÁNÍ ZABEZPEČOVACÍHO SYSTÉMU Sedačka pro zajištění dětí ve vozidle bezpečnostním pásem vozu „DUO SMART“ je schválena dle vyhlášky R129/03. Je vhodná pro děti s výškou 40-87 cm, hmotností ≤ 13 kg. Sedačku lze také instalovat do vozidla pomocí základny ISOFIX č. STKBS0251DE(R308), která se dokupuje samostatně. Pokyny pro bezpečné používání základny a její instalaci v automobilu jsou v samostatném návodu. 78VAROVÁNÍ! DUO SMART MONTÁŽNÍ ZÁKLADNA K ŽIDLE (R308) NENÍ SOUČÁSTÍ TÉTO SOUPRAVY A JE NUTNÉ ZAKOUPIT SAMOSTATNĚ! DŮLEŽITÉ! Postupujte přesně podle pokynů a pořadí pro instalaci a používání produktu z textu a ilustrací obsažených v návodu. Po každé operaci zkontrolujte bezpečnost upevnění! VŽDY ZKONTROLUJTE ZABEZPEČENÍ UPEVNĚNÍ PÁSU! Po každé instalaci se ujistěte, že bezpečnostní pásy auta nejsou překroucené a jsou ve správné poloze. HLAVNÍ ČÁSTI 1 – Rukojeť 2 – Opěrka hlavy 3 – Vedení břišního pásu vozidla 4 – Měkké vycpávky na ramenních pásech 5 – Ramenní pásy 6 – Měkká podložka mezi nohy 7 – Pásek pro nastavení pásu 8 – Rám přístřešku 9 – Jednotný proud 10 – Pás v rozkroku 11 – Tlačítko pro nastavení sklonu rukojeti 12 – Tělo 13 – Páčka pro nastavení výšky opěrky hlavy 14 – Otvor pro řemeny 15 – Vedení diagonálního pásu 16 – Přídavná podložka 17 – Tlačítko seřízení pásu (pod štítkem Press).

Ramenní popruhy a opěrku hlavy můžete nastavit do 6 poloh, podle výšky dítěte. Stiskněte tlačítko pro nastavení pásu (Stiskněte) a vytáhněte ramenní pásy směrem ven, abyste je uvolnili (a). Stiskněte páčku nastavení výšky opěrky hlavy (b) a posuňte se nahoru nebo dolů do požadované výšky. Uvolněním páky zafixujete zvolenou výšku. Při zamykání uslyšíte „cvaknutí“. VAROVÁNÍ! ZKONTROLUJTE,

DOLŮ. DŮLEŽITÉ! Vždy zkontrolujte, zda jsou ramenní pásy ve správné výšce pro vaše dítě. Pásy by měly procházet otvory v klínku a těle nejblíže k ramenům dítěte (viz obrázek: Ano-Správně

Krok 1: Stiskněte tlačítko pro nastavení pásu umístěné pod nápisem „ STISKNĚTE “ na přední straně sedadla a současně uchopte ramenní pásy, jak je znázorněno na obrázku. Krok 2: Držte tlačítko stisknuté a zatáhněte za ramenní popruhy dopředu, abyste je uvolnili.

3. DOTAŽENÍ RAMENNÍCH PÁSŮ

Zatažením za nastavovací pásek pásy utáhněte. DŮLEŽITÉ! Pásy musí dobře přiléhat k tělu dítěte, aniž by je mačkaly nebo vyvolávaly nepohodlí. Poznámka: Při umísťování dítěte do sedačky vždy zkontrolujte a zapněte bezpečnostní pásy.

4. PŘÍDAVNÁ PODLOŽKA

Používá se pro dítě s výškou 40 až 75 cm. Umístěte podložku do autosedačky. Protáhněte ramenní popruhy horní částí podložky, jak je znázorněno na obrázku. Protáhněte spojovací přezku s páskem a podložkou v rozkroku otvory ve spodní části. Chcete-li odstranit přídavnou podložku, proveďte kroky popsané v opačném pořadí.

Před umístěním dítěte do autosedačky musíte uvolnit ramenní pásy (viz bod 2), nastavit výšku ramenních pásů a opěrky hlavy (viz bod 1) a vložit vnitřní vycpávku (Viz bod 4). Stisknutím červeného tlačítka na sjednocující přezce (a) uvolněte pásy ze spony a umístěte je 79do stran (b). Umístěte dítě do sedačky a ramenní pásy na ramena dítěte (c). Spojte dva kovové výstupky a vložte je do napájecího konektoru (d). Po upevnění uslyšíte „cvaknutí“. DŮLEŽITÉ! Ujistěte se, že výstupky jsou pevně připevněny ke sponě tím, že se pokusíte vytáhnout ramenní pásy nahoru (e). Chcete-li sejmout dítě ze sedačky, proveďte popsané činnosti v opačném pořadí.

6. NASTAVENÍ RUKOJETI

Pro otočení rukojeti stiskněte současně tlačítka na obou stranách křesla. Umístěte rukojeť do jedné ze čtyř (4) poloh: 1 – poloha VPŘED (při instalaci autosedačky v poloze „ZAD“ směrem ke směru jízdy). 2 – poloha NAHORU (při přenášení židle v ruce). 3 – poloha ZPĚT (při použití houpací funkce sedadla). 4 – poloha DOLŮ (pro krmení a hraní dítěte). VAROVÁNÍ! PŘED POUŽITÍM

Otočte rukojetí a zajistěte ji v poloze ZPĚT, jak je znázorněno na obr.

Vložte dva konce stříšky na obě strany sedadla.

Připevněte spodní okraj stříšky k tělu sedačky, jak je znázorněno na obrázku.

Rozložte stříšku zatažením stříšky dopředu do požadované polohy.

Přesuňte rukojeť do požadované polohy, jak je popsáno v bodu 6 „Nastavení rukojeti“. Chcete-li kryt sejmout, postupujte v opačném pořadí.

„ZAD“ (PROTI SMĚRU JÍZDY

VOZIDLA). 8-1 - Umístěte dítě do autosedačky. Upevněte a upravte 3bodový pás sedačky kolem dítěte. Umístěte rukojeť židle do polohy NAHORU. Sedačku také umístěte k autosedačce ve směru „ZPĚT“ a ujistěte se, že je pevně přitlačena k opěradle. 8-2 - Protáhněte břišní pás vozidla vodítky břišního pásu sedadla. Zapněte pás do přezky autosedačky (cvaknutí/cvaknutí). Zatažením za diagonální pás ve směru znázorněném na obrázku utáhněte pánevní pás. Poznámka: Pokuste se jej vytáhnout ze spony a ujistěte se, že je bezpečnostní pás vozidla bezpečně zapnutý. 8-3 - Protáhněte diagonální pás vozidla skrz diagonální vedení pásu na zadní straně sedadla. 8-4 - Upevněte bezpečnostní pás vozidla zatažením ve směru znázorněném na obrázku. 8-5 - Otočte rukojeť do polohy VPŘED. Poznámka: Ujistěte se, že rukojeť je pevně přitlačena k zadní části autosedačky. Správná poloha spony při zapnutém bezpečnostním pásu vozidla je znázorněna na obr. 5 - A. 8-6 –

A UTAŽEN! 80 DŮLEŽITÉ! Ujistěte se, že pás je správně nainstalován v přezce autosedačky (obr. 5A) a není překroucený. DŮLEŽITÉ! Dbejte na to, aby damašek nijak nepřekážel v pohybu a utahování opasku. Chcete-li sejmout podsedák z autosedačky, proveďte popsané kroky v opačném pořadí.
