| Typ produktu | LED stropní svítidlo s dálkovým ovládáním a regulací bílé |
| Značka | Livarno Lux |
| Model | IAN 359577 / 14155606L / 14155705L |
| Napájení | 230-240 V~, 50 Hz |
| Jmenovitý výkon | 38,5 W (LED) |
| Třída energetické účinnosti | F (podle EU 2019/2015) |
| Stupeň krytí | IP20 (suchý vnitřní prostor) |
| Třída ochrany | I |
| Rozměry (stropní svítidlo) | Přibližně 40 cm v průměru (odhad) |
| Hmotnost | Přibližně 1,5 kg (odhad) |
| Hlavní funkce | Zapnutí/vypnutí, regulace intenzity, studená/neutrální/teplá bílá, noční světlo, časovač 30 min, paměť barev (M1/M2) |
| Dálkové ovládání | Se 2 bateriemi AAA (součástí), dosah cca 8 m |
| Obsah balení | 1 stropní svítidlo, 1 dálkové ovládání, 4 hmoždinky, 4 šrouby, 2 ochranné návleky, 2 baterie AAA, návod |
| Montáž | Upevnění ke stropu, elektrické připojení pomocí svorkovnice, vyžaduje vrtačku a šroubovák |
| Údržba a čištění | Odpojte, nechte vychladnout, otřete suchým hadříkem, který nepouští vlákna |
| Bezpečnost | Nepoužívejte s externím stmívačem, neponořujte, nebezpečí popálení, výměna LED vyhrazena výrobci |
| Baterie (dálkové ovládání) | 2 x 1,5 V AAA, dbejte na polaritu, vyměňte při sníženém dosahu |
| Záruka | 36 měsíců od data nákupu, kromě opotřebitelných dílů |
| Výrobce | Livarno Lux (distribuováno značkou) |
Často kladené otázky - IAN 359577 Livarno Lux
Dotazy uživatelů ohledně IAN 359577 Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Osvětlení ve formátu PDF zdarma! Najděte svůj návod IAN 359577 - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IAN 359577 značky Livarno Lux.
NÁVOD K OBSLUZE IAN 359577 Livarno Lux
Pokyny k montáži, obsluze a bezpečnostní pokyny
ES
Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 47
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 55
Legenda k použitým piktogramům....Strana 48
Úvod....Strana 49
Použití ke stanovenému účelu.... Strana 49
Obsah dodávky....Strana 49
Popis dílů ...... Strana 49
Technická data.... Strana 49
Bezpečnost....Strana 49
Bezpečnostní pokyny....Strana 49
Bezpečnostní pokyny pro baterie a akumulátory....Strana 51
Příprava Strana 51
Potřebné nářadí a materiál...... Strana 51
Před instalací.... Strana 51
Uvedení do provozu....Strana 52
Montáž svítilny....Strana 52
Vložení a výměna baterií (dálkového ovládání)....Strana 52
Řízení světelných efektů pomocí dálkového ovládání....Strana 52
Údržba a čištění...... Strana 53
Zlikvidování.... Strana 53
Záruka a servis....Strana 53
Záruka Strana 53
Adresa servisu.... Strana 54
Prohlášení o shodě.... Strana 54
Výrobce ...... Strana 54

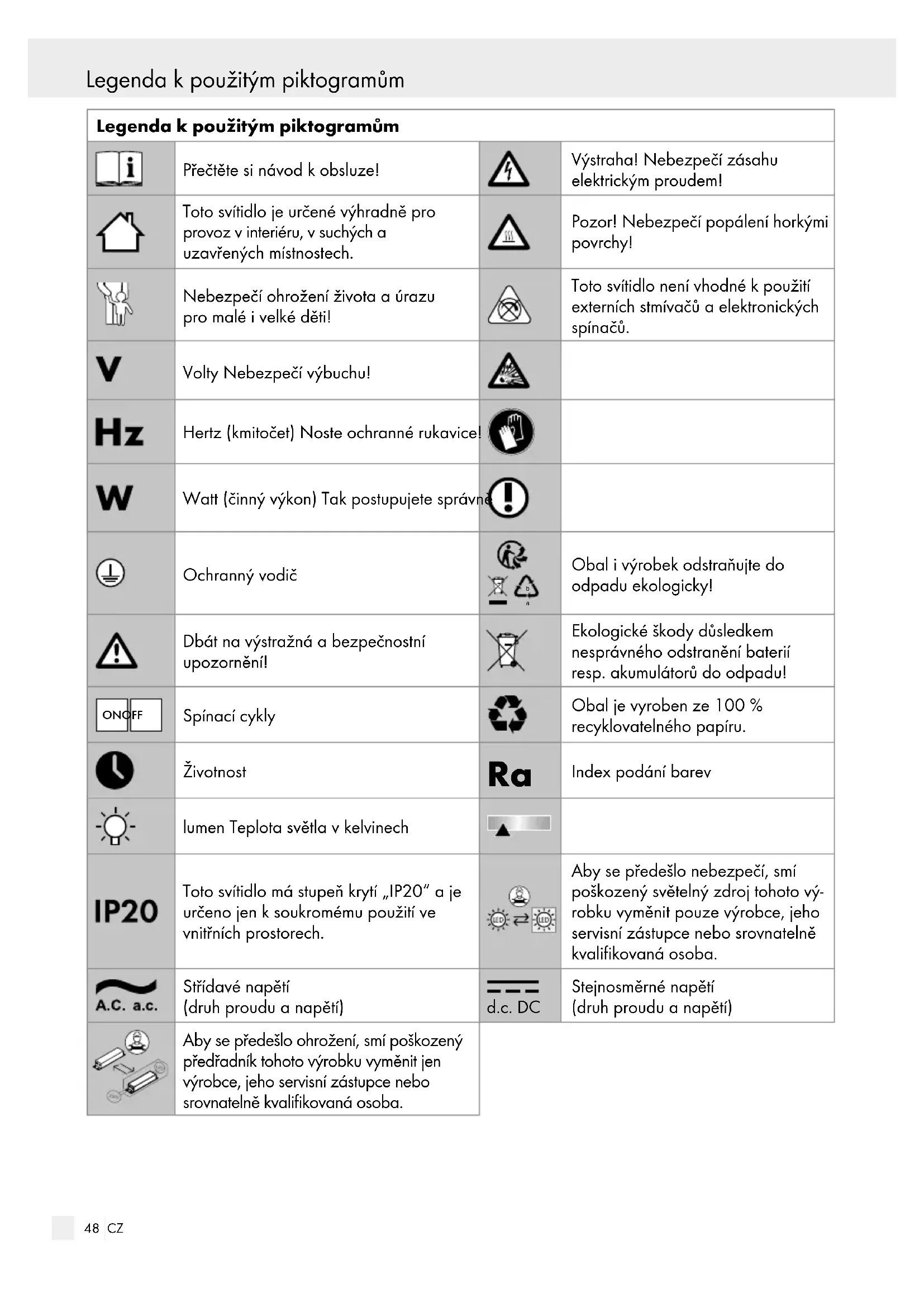

Legenda k použitým piktogramům
| Legenda k použitým piktogramům | |||
 | Přečtěte si návod k obsluze! |  | Výstraha! Nebezpečí zásahu elektrickým proudem! |
 | Toto svítidlo je určené výhradně pro provoz v interiéru, v suchých a uzavřených místnostech. |  | Pozor! Nebezpečí popálení horkými povrchy! |
 | Nebezpečí ohrožení života a úrazu pro malé i velké děti! |  | Toto svítidlo není vhodné k použití externích stmívačů a elektronických spínačů. |
 | Volty Nebezpečí výbuchu! |  | |
 | Hertz (kmitočet) Noste ochranné rukavice! |  | |
 | Watt (činný výkon) Tak postupujete správní |  | |
 | Ochranný vodič |  | Obal i výrobek odstraňujte do odpadu ekologicky! |
 | Dbát na výstražná a bezpečnostní upozornění! |  | Ekologické škody důsledkem nesprávného odstranění baterií resp. akumulátorů do odpadu! |
 | Spínací cykly |  | Obal je vyroben ze 100 % recyklovatelného papíru. |
 | Životnost |  | Index podání barev |
 | lumen Teplota světla v kelvinech |  | |
| [WSGZ] | Toto svítidlo má stupeň krytí „IP20“ a je určeno jen k soukromému použití ve vnitřních prostorech. |  | Aby se předešlo nebezpečí, smí poškozený světelný zdroj tohoto vý-robku vyměnit pouze výrobce, jeho servisní zástupce nebo srovnatelně kvalifikovaná osoba. |
 A.C. a.c. | Střídavé napětí(druh proudu a napětí) |  d.c. DC | Stejnosměrné napětí(druh proudu a napětí) |
| [GB43] | Aby se předešlo ohrožení, smí poškozený předřadník tohoto výrobku vyměnit jen výrobce, jeho servisní zástupce nebo srovnatelně kvalifikovaná osoba. | [287D] | |
Stropní LED svítidlo s nastavitelným tónem barvy
• Úvod
Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se tím pro vysoce kvalitní výrobek. Přečtěte si laskavě kompletně a pečlivě tento návod k obsluze. Rozevřete stránku s obrázky. Tento návod je součástí tohoto výrobku a obsahuje důležité informace k jeho uvedení do provozu a k zacházení s ním. Řidťe se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je k dispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uschovejte a případně jej předejte třetí osobě.
- Použití ke stanovenému účelu
Toto svítidlo je určené výhradně pro provoz v interiéru, v suchých a uzavřených místnostech. Tento přístroj je určen pouze k použití v domácnosti. Tento výrobek je určen pro normální provoz.
Obsah dodávky
Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení.
1 stropní svítidlo LED s řízením barev, model 14155606L/14155705L
1 dálkové ovládání
4 hmoždinky
4 šrouby
2 ochranné hadičky
2 baterie AAA
1 návod k montáži a obsluze
- Popis dílů
1 Základová deska
2 Hmoždinky
3 Ochranná hadička
4 Sítový připojovací kabel (externí)
5 Svorkovnice
6 Šroub
7 Stínidlo
8 Dálkový ovladač
9 Víčko přihrádky na baterie
●Technickádata
Svítidlo:
Model č.: 14155606L/14155705L
Provozní napětí: 230 - 240 V\~ 50 Hz
Osvětlovací prostředky: LED
Jmenovitý výkon: LED, 38,5 W
Třída ochrany: I
Osvětlovací prostředky: LED
Jmenovitý příkon: maximálně 38,5 W
Dálkový ovladač:
Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“ (podle nařízení (EU) 2019/2015).
- Bezpečnost
Bezpečnostní pokyny
Při škodách způsobených nedodržením tohoto návodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!
NEBEZPEK VÝSTRAHA!
OHROŽENÍ ŽIVOTA A ZRANĚNÍ MALÝCH A VĚTŠÍCH DĚTÍ!
Nenechávejte děti nikdy bez dohledu s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí.
Nenechávejte svítidlo nebo obalový materiál ležet bez dohledu. Umělohmotné fólie, sáčky, díly atd., by mohly být pro děti nebezpečnou hračkou. Výrobek vždy chraňte před dětmi.
Tento přístroj mohou používat děti starší 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání přístroje a chápou nebezpečí, která z jeho používání vyplývají. S přístrojem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.
Zabraňte ohrožení života v důsledku zásahu elektrickým proudem
Elektrickou instalaci nechte provádět jen vyučeného elektrikáře nebo osobu s odpovídajícími zkušenostmi.
Před každým připojením na přívod elektrického proudu kontrolujte svítidlo a připojovací kabel, jestli nejsou poškozené. Nikdy nepoužívejte svítidlo, pokud jste zjistili, že je poškozené.
VÝSTRAHA!
Poškozené síťové kabely znamenají nebezpečí ohrožení života elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obraťte na servis nebo na kvalifikovaného elektrikáře.
Před montáží odstraňte pojistku nebo vypněte jistič v pojistkové skřini (poloha 0).
Před montáží se přesvědčte, jestli se shoduje napětí elektrického proudu, které máte k dispozici s napětím potřebným pro svítidlo (viz „Technické údaje”).
Bezpodmínečně zabraňte kontaktu lampy s vodou nebo jinými kapalinami.
Nikdy neotvírejte žádný z elektrických provozních prostředků ani do nich nestrkejte jakékoli
předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem.
Neinstalujte svítidlo na vlhkém nebo vodivém povrchu!
Vyvarujte se nebezpeči požáru a poranění
Bezprostředně po vybalení zkontrolujte svítidlo, jestli není poškozené. V takovém případě se obraťte na servis se žádostí o náhradu.
POZOR! NEBEZPEČI POPÁ- LENÍ HORKÝMI POVRCHY!
Před dotykem se ujistěte, že je světlo vypnuté a vychladlé, aby jste se vyhnuli popáleninám. Svíticí prostředky vyvinou v oblasti hlavy lampy silné horko.
Světelný zdroj tohoto svítidla smí vyměnit jen výrobce nebo výrobcem pověřený technik anebo srovnatelně kvalifikovaná osoba.
Toto svítidlo není vhodné k použití externích stmívačů a elektronických spínačů.
Nedívejte se přímo do zdroje světla (žárovka LED atd.).
Nedívejte se optickými zařízeními do zdroje světla (např. lupa).
Tak postupujete správně
Montujte lampu tak, aby byla chráněna před vlhkem a znečištěním.
Montáž nejdříve pečlivě připravte, udělejte si na ní čas. Připravte si předtím přehledně všechny jednotlivé díly a navíc potřebné nástroje nebo materiál.
Bud'te vždy pozorní! Dbejte vždy na to, co děláte, a postupujte vždy s rozumem. Nikdy nemontujte svítidlo, nejste-li koncentrovaní nebo necítíte-li se dobře.
Bezpečnostní pokyny pro baterie a akumulátory
■ NEBEZPEČÍ OHROŽENÍ ŽIVOTA!
Uchovávejte baterie a akumulátory mimo dosah dětí. V případě spolknutí okamžitě vyhledejte lékařskou pomoc!
Při požití může dojít k popáleninám, perforaci měkkých tkání a úmrtí. K závažným popáleninám může dojít do 2 hodin po požití.
NEBEZPEČÍ VÝBUCHU!
Nenabíjecí baterie nikdy znovu nenabíjejte. Baterie nebo akumulátory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí.
Nikdy neházejte baterie nebo akumulátory do ohně ani do vody.
Nevystavujte baterie nebo akumulátory mechanickému zatížení.
Nebezpečí vytečení baterií / akumulátorů
Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulátorů.
Vyhýbejte se kontaktu s pokožkou, očima a sliznicemi! Po kontaktu s kyselinou baterií ihned omyjte postižená místa dostatečným množstvím čisté vody a okamžitě vyhledejte lékařskou pomoc!
Vyteklé i poškozené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné rukavice.
V případě vytečení ihned odstraňte baterie nebo akumulátory z výrobku, abyste zabránili jeho poškození!
Používejte jen baterie nebo akumulátory stejného typu. Nekombinujte staré baterie nebo akumulátory s novými!
Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku.
Nebezpečí poškození výrobku
Používejte jen udaný typ baterie nebo akumulátoru!
■ Nasazujte baterie nebo akumulátory podle označení polarity (+) a (-) na bateriích nebo akumulátorech a na výrobku.
Vyčistěte kontakty na baterii / akumulátoru a v přihrádce na baterie před jejich vložením su-chou utěrkou, která nepouští vlákna, nebo vatovým tamponem!
Vybité baterie nebo akumulátory ihned vyjměte z výrobku.
Příprava
Potřebné nářadí a materiál
Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hodnoty. Vlastnosti materiálu jsou závislé na individuálních podmínkách v místě.
- tužka / nástroj k označení
- 2pólová zkoušečka napětí
- šroubovák
-
vrtačka
-
vrták (cca ∅ 6 mm)
- kleště štípačky
- žebřík
- Před instalací
Důležité: Připojení na elektrický rozvod musí provést vyučený elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena s vlastnostmi svítidla a s předpisy pro připojení.
Před instalací se nejdříve seznamte se světlem, pokyny a obrázky v tomto návodu.
Před instalací zajistěte, aby byl přívod elektrického proudu ke svítidlu bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
Zkontrolujte beznapěťový stav 2pólovou zkoušečkou.
Uvedení do provozu
Montáž svítilny (obr. A)
Odšroubujtestínidlo 7 ze základové desky 1 otáčením proti směru hodinových ručiček.
Přidržte základovou desku 1 na stropě a označte si pomocí otvorů v základové desce 1 místa k vyvrtání otvorů pro šrouby 6.
□ Vyvrtejte otvory (cca ∅ 6 mm, cca 40 mm hlu- boké). Dbejte, abyste nepoškodili vodiče prí- vodu elektrického proudu.
□ Nastrčte do otvorů hmoždinky 2. V připadě potřeby použijte kladivo.
Provlékněte (externí) síťový připojovací kabel 4 gumovou membránou. Pozor na správné umístění membrány.
Přišroubujte základovou desku 1 šrouby 6 ke stropu.
Přetáhněte ochranné hadičky přes vodiče L a N síťového připojovacího kabelu (externího) 4.
Spojte síťový připojovací kabel (extern4) pomocí svorkovnice 5 se svítidlem.
Dbejte prítom na spojení vodičů se stejnou barvou (vodič vedoucí proud, černý nebo hnědý = symbol L, neutrální vodič, modrý = symbol N, ochranný vodič zelenožlutý = ⏚).
□ Dbejte na pevné usazení.
□Upevnětestínítko 7 šroubováním ve směru hodinových ručiček na základovou desku 1.
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
Vaše svítidlo je nyní připraveno k provozu.
Vložení a výměna baterií (dálkového ovládání) (obr. B)
Jestliže se zkrátí dosah dálkového ovládání 8, je třeba vyměnit jeho baterie.
Vysuňte víčko přihrádky na bateríne na zadní straně dálkového ovládání 8 ve směru šipky z dálkového ovládání 8.
Vyjměte baterie.
Vložte do dálkového ovládání nové baterie (AAA).
Upozornění: Správná polarita je znázorněná uvnitř přihrádky na baterie dálkového ovládání 8.
Nasuňte víčko přihrádky na bateríž zase na dálkové ovládání 8.
- Řízení světelných efektů pomoci dálkového ovládání (obr. B)
Upozornění: Vysílač dálkového ovládání 8 se nachází na protější straně od přihrádky na baterii. Zajistěte, aby se mezi vysílačem a přijímačem nebyly žádné překážky. Baterie dálkového ovládání je již vložená.
1 Zapnout
O Vypnout
+ Stmívat (jasněji)
Stmívat (tlumeněji)
Studená bílá, plynule
100%Neutrálníbílá
Teplá bílá, plynule
OFF 30MIN Funkce časovače (30 minut)
Studená bílá / teplá bílá
Funkce nočního světla
M1 Paměť pro individuální programy barev
M2 Paměť pro individuální programy barev
Poznámka: Chcete-li uložit barevný program na tlačítka M1 a M2, postupujte následovně:
Nastavte svítidlo podle potřeby.
Stiskněte a přidržte tlačítko M1 nebo M2.
Poznámka: Po dokončení operace ukládání svítidlo jednou blikne.
- Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM!
Při čištění nejprve svítidlo odpojte od elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM!
Z důvodu elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami anebo dokonce do vody ponořovat.
⚠️ POZOR! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY!
Nechte výrobek úplně vychladnout.
Nepoužívejte žádná rozpouštědla, benzín apod. Svítidlo by se tím poškodilo.
K čištění používejte jen suchou utěrku nepouštějící vlákna.
Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
●Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se říd’te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka/80–98: složené látky.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.
Ekologické škody v důsledku chybné likvidace baterií / akumulátorů!
Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtut', Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.
- Záruka a servis
Záruka
Od okamžiku zakoupení dostáváte na výrobek zá- ruku po dobu 36 měsíců. Přístroj byl pečlivě vyroben a podroben přesné kontrole kvality. Během záruční doby odstraníme bezplatně všechny vady materiálu a opravíme závady z výroby. V případě, že se bě- hem záruční lhůty přesto vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uveďte násle- dující číslo modelu: 14155606L / 14155705L. Ze záruky vyloučeny škody způsobené neodborným zacházením, nerespektováním návodu k obsluze nebo zásahem neautorizovanou osobou, jakož i poškození rychle opotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba neprodlouží ani neobnoví.
Adresaservisu
Servisní číslo zdarma:
Tel.: 00800/27456637
IAN 359577\_2101
Pro všechny požadavky si připravte pokladní blok a číslo výrobku (např. IAN 123456_7890) jako doklad o nákupu.
Prohlášení o shodě CE
Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Příslušná prohlášení a dokumentace jsou uloženy u výrobce.
•Výrobce
Obsah dodávky....Strana 57
Technické údaje ...... Strana 57
Bezpečnostné upozornenia....Strana 57
Vloženie / výmena batérií (dial'kové ovládanie)....Strana 60
Ovládanie svetelných efektov pomocou dial'kového ovládania ...... Strana 60
Údržba a čistenie.... Strana 61
Likvidácia.... Strana 61
Záruka a servis....Strana 61
Záruka Strana 61
Servisná adresa.... Strana 62
Prehlásenie o zhode .... Strana 62
Výrobca....Strana 62
1 dial'kové ovládanie
4 hmoždinky
4 skrutky
2 ochranné hadičky
2 batérie AAA
1 návod na montáž a obsluhu
- Popis častí
1 Podložná doska
2 Hmoždinky
3 Ochranná hadička
4 Sieťový pripojovací kábel (externý)
5 Svorka svietidla
6 Skrutka
7 Tienidlo lampy
8 Dial'kové ovládanie
9 Kryt priečinka pre batérie
• Technické údaje
Svietidlo:
Modelč.:14155606L/
14155705L
Menovitý výkon: LED, 38,5 W
Trieda ochrany: I
Druh ochrany:
IP20 (vhodné iba do
Menovitý výkon: max. 38,5 W
Dial'kové ovládanie:
Batérie:
2 × 1,5 ~V AAA
Zabráňte ohrozeniu života zásahom elektrickým prúdom
Zabráňte nebezpečenstvu požiaru a poranení
Toto svietidlo nie je vhodné pre externé stmievače a elektronické spínače.
- Batérie / akumulátorové batérie nikdy nehádžte do ohňa alebo vody.
Nevystavujte batérie/akumulátorové batérie mechanickej záťaži.
Riziko vytečenia batérií / akumulátorových batérií
V prípade vytečenia batérií / akumulátorových batérií ich ihned' vyberte z výrobku, aby ste predišli vzniku škôd.
Používajte iba batérie / akumulátorové batérie rovnakého typu. Nekombinujte staré batérie / akumulátorové batérie s novými!
Ak produkt dlhší čas nepoužívate, vyberte z neho batérie/akumulátorové batérie.
Riziko poškodenia produktu
Vloženie / výmena batérií (dial'kové ovládanie) (obr. B)
Ked' dosah dial'kového ovládania 8 zoslabne, je potrebné vymenit' batérie.
Vysuňte kryt priečinka pre baterne na zadnej strane dial'kového ovládania 8 v smere šípky von z dial'kového ovládania 8.
Vyberte batérie.
Vložte nové batérie (AAA) do dial'kového ovlá-dania 8.
Poznámka: Správna polarita je znázornená v priečinku pre batérie dial'kového ovládania 8.
Opät' zasuňte kryt priečinka pre batérie na dial'kové ovládanie 8.
Nesprávna likvidácia batérií / akumulátorových batérií ničí životné prostredie!
Bezplatné servisné číslo:
Tel.: 00800/27456637
IAN 359577_2101
