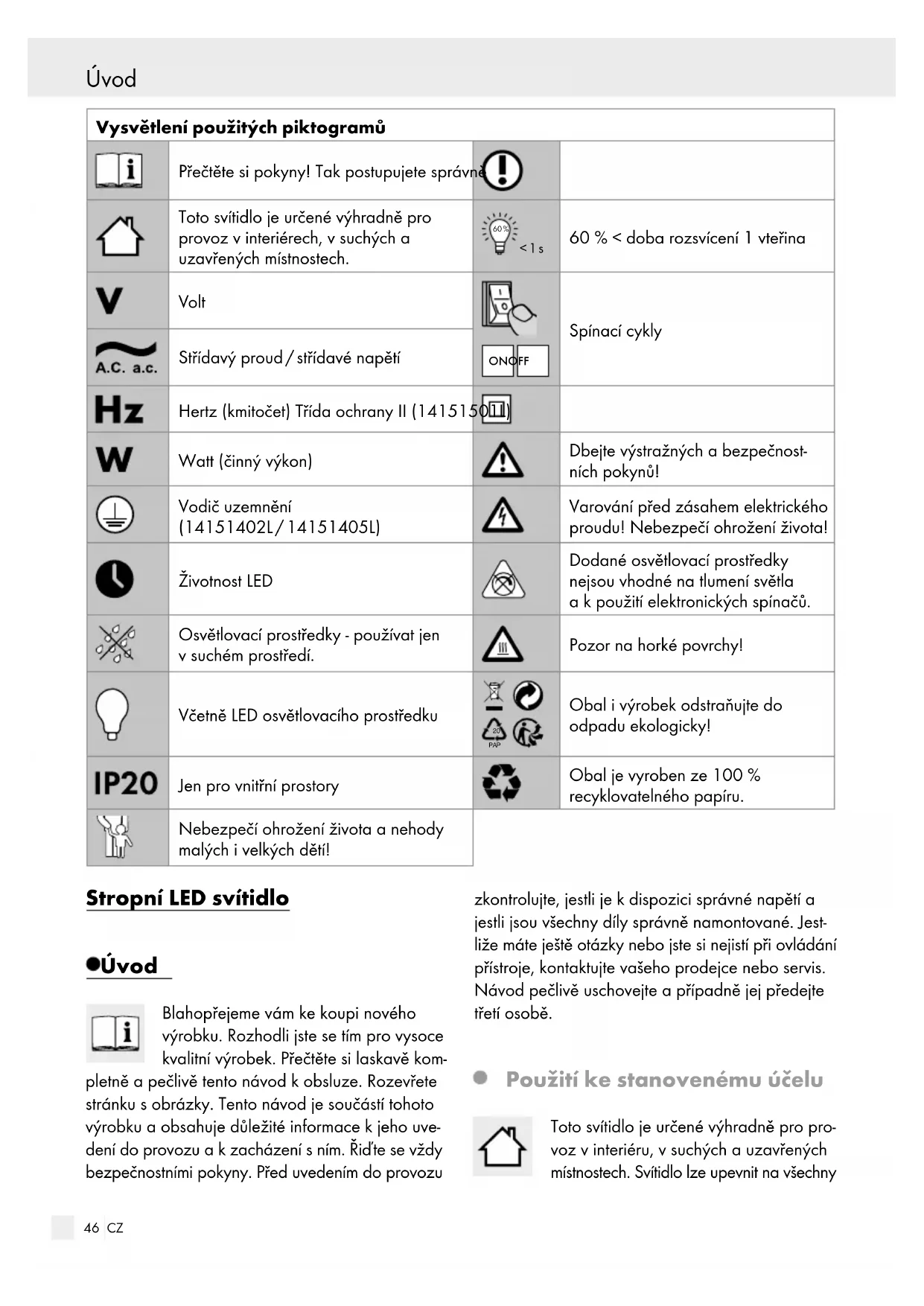

PAP Obal i výrobek odstraňujte do odpadu ekologicky! Jen pro vnitřní prostory Obal je vyroben ze 100 % recyklovatelného papíru. Nebezpečí ohrožení života a nehody malých i velkých dětí! Stropní LED svítidlo Úvod Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se tím pro vysoce kvalitní výrobek. Přečtěte si laskavě kom- pletně a pečlivě tento návod k obsluze. Rozevřete stránku sobrázky. Tento návod je součástí tohoto výrobku a obsahuje důležité informace k jehouve- dení do provozu a kzacházení sním. Řiďte se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je kdispozici správné napětí a jestli jsou všechny díly správně namontované. Jest- liže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uschovejte a případně jej předejte třetí osobě. Použití ke stanovenému účelu Toto svítidlo je určené výhradně pro pro- voz vinteriéru, vsuchých a uzavřených místnostech. Svítidlo lze upevnit na všechny Úvod / Bezpečnost47 CZ Úvod Úvod / Bezpečnost běžně hořlavé povrchy. Tento přístroj je určen pouze k použití v domácnosti. Tento výrobek je určen jen k normálnímu provozu. Obsah dodávky Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení. 1 stropní LED svítidlo, model 14151402L / 14151405L / 14151501L 2 šrouby (montážní úhelník) 2 hmoždinek 2 ochranné hadičky (14151402L / 14151405L) 1gumová průchodka (14151501L) 3 LED osvětlovací prostředek 1 návod kmontáži a použití Popis dílů

Šroub (připojovací krabice)

Síťový připojovací kabel (externí)

Osvětlovací prostředek

Šroub (držák bodového světla) (14151402L / 14151405L)

Šroub (montážní úhelník)

Gumová průchodka (14151501L)

Připojovací krabice (14151501L)

Kryt připojovací krabice (14151501L) Technická data Model č.: 14151402L / 14151405L Provozní napětí: 230–240 V∼, 50 Hz Jmenovitý výkon: LED E14, 3 x max. 5 W Osvětlovací prostředek: LED E14, max. 5 W Třída ochrany: I Druh ochrany: IP20 Model č.: 14151501L Provozní napětí: 230–240 V∼, 50 Hz Jmenovitý výkon: LED E27, 3 x max. 4 W Osvětlovací prostředek: LED E27, max. 4 W Třída ochrany: II / Druh ochrany: IP20 Bezpečnost Bezpečnostní pokyny Při škodách způsobených nedodržením tohoto ná- vodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bez- pečnostních pokynů, se neručí! NEBEZPEČÍ

OHROŽENÍ ŽIVOTA A NEH

ODY MALÝCH I VĚTŠÍCH DĚTÍ! Nenechávejte děti nikdy bez dohledu sobalov

materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podceňují nebezpečí. Tento přístroj mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo dušev- ními schopnostmi nebo s nedostatečnými zkuše- nostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání pří- stroje a chápou nebezpečí, která z jeho použí- vání vyplývají. Děti si nesmí spřístrojem hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu. Zabraňte ohrožení života v důsledku zásahu elektrickým proudem Elektrickou instalaci nechte provádět jen vyuče- ného elektrikáře nebo osobu s odpovídajícími zkušenostmi. Před každým připojením na přívod elektrického proudu kontrolujte svítidlo a připojovací kabel, jestli nejsou poškozené. Nikdy nepoužívejte svítidlo, pokud jste zjistili, že je poškozené.48 CZ Bezpečnost / Příprava Poškozené síťové kabely znamenají nebezpečí ohrožení života elektrickým proudem. Při poško- zeních, opravách nebo jiných problémech se ob- raťte na servis nebo na kvalifikovaného elektrikáře. Před montáží odstraňte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0). Před montáží se ujistěte, že se místní síťové napětí shoduje sprovozním napětím výrobku (viz kapitola „Technické údaje“). Bezpodmínečně zabraňte kontaktu lampy svodou nebo jinými kapalinami. Nikdy neotvírejte žádný z elektrických provoz- ních prostředků ani do nich nestrkejte jakékoli předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem. Neinstalujte svítidlo na vlhkém nebo vodivém povrchu! Toto svítidlo je určené k montáži na místa kam se nedá dosáhnout. Základně izolovaná vedení se musí ještě příd avně izolovat. Nedívejte se za provozu zblízka do LED. Nedívejte se optickými pomůckami do LED (např. lupou). Vyvarujte se nebezpečí požáru a poranění NEBEZPEČÍ PORANĚNÍ! Okamžitě po vybalení přezkoušejte každý svíticí prostředek a sklo lampy vzhledem k poškozením. Nemontujte svítidlo s vadnými skly nebo vadný

svíticími prostředky. Vtakovém případě se ob- raťte na servis se žádostí o náhradu.

POZOR! NEBEZPEČÍ POPÁLENÍ

HORKÝMI POVRCHY! Před dotykem se ujistěte, že je světlo vypnuté a vychladlé, aby jste se vyhnuli popáleninám. Svíticí prostředky vyvinou v oblasti hlavy lampy silné horko. Nechte reflektor úplně vychladnout. Vadné osvětlovací prostředky ihned vyměňte za nové. Před výměnou osvětlovacího prostředku nejdříve odstraňte pojistku nebo vypněte jistič. Nenechávejte lampu nebo obalový materiál ležet bez dohledu. Umělohmotné fólie / sáčky, umělohmotné díly atd., mohou být pro děti nebezpečnou hračkou. Dodané osvětlovací prostředky nejsou vhodné na tlumení světla a k použití elektronických spínačů. Osvětlovací prostředky nasazovat jen v suchém prostředí. Tak postupujete správně Použijte pouze osvětlovací prostředky uvedené vkapitole „Technické údaje“. Montujte lampu tak, aby byla chráněna před vlhkem a znečištěním. Montáž nejdříve pečlivě připravte, udělejte si na ní čas. Připravte si předtím přehledně všechny jednotlivé díly a navíc potřebné nástroje nebo materiál. Buďte vždy pozorní! Dbejte vždy na to, co děláte, a postupujte vždy srozumem. Nikdy nemontujte svítidlo, nejste-li koncentrovaní nebo necítíte-li se dobře. Příprava Potřebné nářadí a materiál Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hod- noty. Vlastnosti materiálu jsou závislé na individuál- ních podmínkách v místě. - tužka / nástroj k označení - zkoušečka napětí - šroubovák - vrtačka - vrták (cca ø 8 mm) - kleště štípačky - žebřík Před instalací / Uvedení do provozu49 CZ Bezpečnost / Příprava Před instalací / Uvedení do provozu Před instalací Důležité: Připojení kelektrické síti musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena svlastnostmi svítidla a spředpisy pro připojení. Před instalací se nejdříve seznamte se světlem, pokyny a obrázky v tomto návodu. Před instalací zajistěte, aby byl přívod elektric- kého proudu ke svítidlu bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0). Zkontrolujte beznapěťový stav zkoušečkou. Uvedení do provozu Montáž svítilny Odšroubujte na straně svorkovnice

a sejměte montážní úhelník

zadní strany. Označte si pomocí montážního úhelníku

místa pro vyvrtání otvorů. Nyní vyvrtejte otvory (cca ø 8 mm, hloubka cca 40 mm). Dbejte, abyste nepoškodili vodiče přívodu elektrického proudu. Nasaďte hmoždinky

do vyvrtaných otvorů. Přišroubujte úhelník

Model 14151402L / 14151405L: Nasuňte na jednotlivé vodiče síťového připojova- cího kabelu (externího)

Spojte připojovací kabel svítidla pomocí lustrové svorky

se síťovým připojovacím kabelem (externím)

Upozornění: Dbejte na správné připojení jed- notlivých vodičů síťového připojovacího kabelu (externího)

: vodič proudu černý nebo h nědý= symbol L, neutrální vodič modrý= symbol N, ochranný vodič zeleno-žlutý= symbol

Model 14151501L: Protáhněte síťový připojovací kabel (externí)

Otevřete připojovací krabici

opatrným vyklopením krytu připojovací krabice

Spojte připojovací kabel svítidla pomocí lustrové svorky

se síťovým připojovacím kabelem (externím)

Upozornění: Dbejte na to, abyste správně při- pojili jednotlivé vodiče síťového připojovacího kabelu (externího)

: fáze, černý nebo hnědý vodič = symbol L, nulový vodič, modrý = sym- bol N. Ochranný vodič se nepřipojuje, protože má toto svítidlo ochranu třídy II /

Dbejte na to, aby přečnívala gumová průchodka

nejméně 8 mm do připojovací krabice

Pro uzavření připojovací krabice

zase nas aďte kryt připojovací krabice

na připojovací kra- bici

a nechte ho při zavírání zaskočit. Upozornění: Pro spojení kabelu svítidla se síťovým připojovacím kabelem (externím)

můžete také vyjmout lustrovou svorku

z při- pojovací krabice

zase do připojovací krabice

dbejte přitom na její správné usazení. Všechny modely: Nyní přišroubujte svítidlo šrouby

K nasazení osvětlovacího prostředku (E14 / E27)

použijte čistý hadr, který nepouští vlákna. Osvětlovací prostředek (E14 / E27)

nasaďte opatrným zašroubováním, otáčením ve směru chodu hodinových ručiček. Zkontrolujte jeho správné usazení. Vaše svítidlo je připraveno k provozu. Nasaďte pojistku nebo opět zapněte jistič. Nasměrování bodového světla

OPATRNĚ! NEBEZPEČÍ POPÁLENÍ

HORKÝMI POVRCHY! Seřizujte jen vypnutá bodová světla

Nechte svítidlo úplně vychladnout. Model 14151402L / 14151405L: Natočte jednotlivá bodová světla

do poža- dovaného směru. Bodová světla

lze natáčet v úhlu cca 320 °. Pro natočení bodových světel

na držácích bodových světel.50 CZ Záruka a servisUvedení do provozu / Údržba a čištění / Zlikvidování / Záruka a servis Model 14151501L: Natočte jednotlivá bodová světla

na podst avci do požadovaného směru. Bodová světla

lze natáčet v úhlu cca 320 °. Výměna svíticího prostředku

ELEKTRICKÝM PROUDEM! Před výměnou osvětlovacího prostředku nejdříve odpojte svítidlo od přívodu elektrického proudu. Za tímto účelem vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0). Použijte pouze osvětlovací prostředky uvedené vkapitole „Technické údaje“. Nechte svítidlo úplně vychladnout. Při výměně použijte čistý hadr, který nepouští vlákna. Vadný osvětlovací prostředek (E14 / E27)

opatrně vyšroubujte otáčením proti směru chodu hodinových ručiček. Nasaďte nový osvětlovací prostředek (E1 4 / E27)

zašroubováním, opatrným otáčením ve směru chodu hodinových ručiček. Zkontrolujte jeho správné usazení. Nasaďte zase pojistku nebo zase zapněte jistič. Údržba a čištění

ELEKTRICKÝM PROUDEM! Při čištění nejprve svítidlo odpojte od elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0).

ELEKTRICKÝM PROUDEM! Z důvodu elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami anebo dokonce do vody ponořovat.

POZOR! NEBEZPEČÍ POPÁLENÍ

HORKÝMI POVRCHY! Nechte svítidlo úplně vychladnout. Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit. K čištění používejte jen suchou utěrku nepouš- tějící vlákna. Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

PAP Při třídění odpadu se řiďte podle ozna- čení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky. Výrobek a obalové materiály jsou recy- klovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii. Vzájmu ochrany životního prostředí vy- sloužilý výrobek nevyhazujte do domov- ního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Záruka a servis Prohlášení k záruce Od okamžiku zakoupení dostáváte na výrobek zá- ruku po dobu 36 měsíců. Zařízení bylo svědomitě vyrobeno a podrobeno přesné kontrole jakosti. Bě- hem záruční doby odstraníme bezplatně všechny vady materiálu a výrobní vady. Vpřípadě, že se přesto během záruční doby vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uveďte násle- dující číslo modelu: 14151402L / 14151405L / 14151501L. Ze záruky vyloučeny škody způsobené neodborným zacházením, nerespektováním návodu kobsluze nebo zásahem neautorizovanou osobou, jakož i51 CZ Záruka a servis poškození rychleopotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba neprodlouží ani neobnoví. Adresa servisu Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon NĚMECKO Tel.: +49 29 61 / 97 12–800 Fax: +49 29 61 / 97 12–199 E-mail: [e-mail] www.briloner.com Servisní číslo zdarma: Tel.: 00800 / 27456637 IAN 355097_2004 Pro všechny požadavky si připravte pokladní blok a číslo výrobku (např. IAN 123456_7890) jako doklad o nákupu. Prohlášení o shodě Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Pří- slušná prohlášení a dokumentace jsou uloženy u výrobce. Výrobce Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon NĚMECKO Uvedení do provozu / Údržba a čištění / Zlikvidování / Záruka a servis52 Zoznam obsahu53 SK Zoznam obsahu Legenda použitých piktogramov ............................................................................ Strana 54 Úvod .................................................................................................................................................Strana 54 Používanie v súlade s určeným účelom ..........................................................................................Strana 55 Obsah dodávky ............................................................................................................................... Strana 55 Popis častí .........................................................................................................................................Strana 55 Technické údaje ...............................................................................................................................Strana 55 Bezpečnosť ................................................................................................................................. Strana 55 Bezpečnostné upozornenia .............................................................................................................Strana 55 Príprava ........................................................................................................................................Strana 57 Potrebné náradie a materiál ...........................................................................................................Strana 57 Pred inštaláciou ...................................................................................................................... Strana 57 Uvedenie do prevádzky ................................................................................................. Strana 57 Montáž svietidla...............................................................................................................................Strana 57 Nasmerovanie bodového svetla .....................................................................................................Strana 58 Výmena osvetľovacieho prostriedku ...............................................................................................Strana 58 Údržba a čistenie ...................................................................................................................Strana 58 Likvidácia .....................................................................................................................................Strana 58 Záruka a servis ....................................................................................................................... Strana 59 Garančné prehlásenie .....................................................................................................................Strana 59 Servisná adresa ................................................................................................................................Strana 59 Konformitné vyhlásenie ....................................................................................................................Strana 59 Výrobca ............................................................................................................................................ Strana 5954 SK Úvod Legenda použitých piktogramov Prečítajte si pokyny! Takto postupujete správne Toto svietidlo je určené výhradne na prevádzku v interiéri, v suchých a uzatvorených priestoroch. 60 % < 1 s 60 % < 1s čas spustenia Volt ON OFF Spínacie cykly Striedavý prúd / napätie Hertz (frekvencia) Trieda ochrany II (14151501L) Watt (efektívny výkon) Dbajte na výstražné a bezpečnostné upozornenia! Ochranný vodič (14151402L / 14151405L) Pozor na zásah elektrickým prúdom! Nebezpečenstvo ohrozenia života! Životnosť LED Dodané osvetľovacie prostriedky nie sú vhodné pre stmievače a elektronické spínače. Osvetľovacie prostriedky – Nasadzujte iba v suchom prostredí. Nebezpečenstvo horúcich povrchov! Vrátane LED osvetľovacieho prostriedku
