BEDIENUNGSANLEITUNG IAN 355097 Livarno Lux

PLAFONNIER À LED LED-DECKENLEUCHTE Montage-, Bedienungs- und Sicherheitshinweise

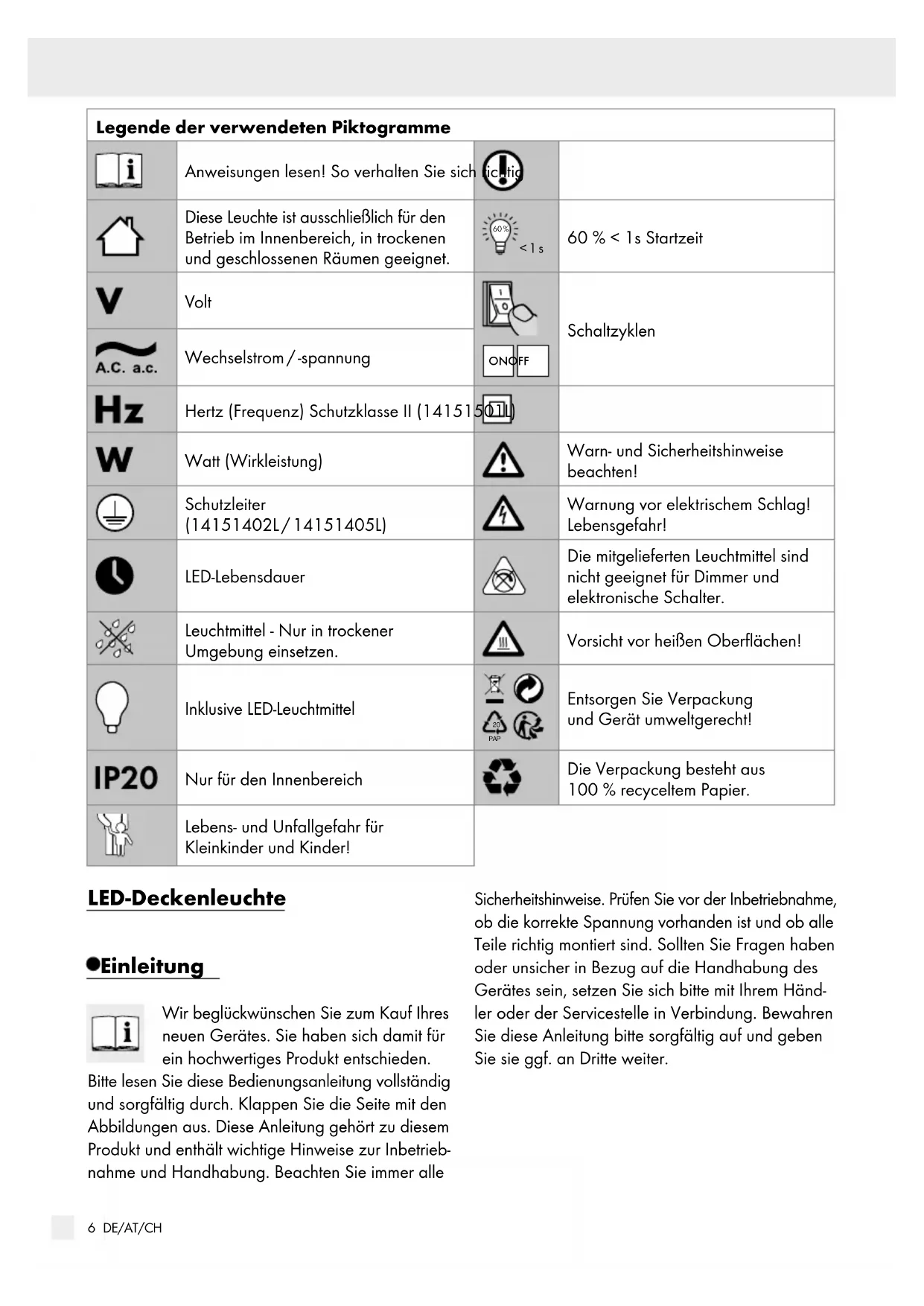

PAP Entsorgen Sie Verpackung und Gerät umweltgerecht! Nur für den Innenbereich Die Verpackung besteht aus 100 % recyceltem Papier. Lebens- und Unfallgefahr für Kleinkinder und Kinder! LED-Deckenleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händ- ler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.7 DE/AT/CH Einleitung / Sicherheit Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Dieses Produkt ist vorgesehen für den normalen Betrieb. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Deckenleuchte, Modell 14151402L / 14151405L / 14151501L 2 Schrauben (Montagewinkel) 2 Dübel 2 Schutzschläuche (14151402L / 14151405L) 1 Gummitülle (14151501L) 3 LED-Leuchtmittel 1 Montage- und Bedienungsanleitung Teilebeschreibung

Schraube (Anschlussgehäuse)

Netzanschlusskabel (extern)

Schraube (Spothalterung) (14151402L / 14151405L)

Schraube (Montagewinkel)

Anschlusskasten (14151501L)

Abdeckung des Anschlusskastens (14151501L) Technische Daten Modell-Nr.: 14151402L / 14151405L Betriebsspannung: 230–240 V∼, 50 Hz Nennleistung: LED E14, 3 x max. 5 W Leuchtmittel: LED E14, max. 5 W Schutzklasse: I Schutzart: IP20 Modell-Nr.: 14151501L Betriebsspannung: 230–240 V∼, 50 Hz Nennleistung: LED E27, 3 x max. 4 W Leuchtmittel: LED E27, max. 4 W Schutzklasse: II / Schutzart: IP20 Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen! LEBENS-

UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsge- fahr durch Verpackungsmaterial. Kinder unter- schätzen häufig die Gefahren. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringer- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Einleitung8 DE/AT/CH Vorbereitung / Vor der Installation / InbetriebnahmeSicherheit Vermeiden Sie Lebensgefahr durch elektrischen Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person durchführen. Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.

Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe Kapitel „Technische Daten“). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebs- mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebens- gefahr durch elektrischen Schlag. Die Leuchte nicht auf feuchtem oder leitendem Untergrund installieren! Diese Leuchte ist vorgesehen für die Montage außerhalb des Handbereichs. Die basisisolierten Leitungen der festen Verdrah-

ung sind mit zusätzlicher Isolierung zu verseh en. Bei Betrieb nicht aus kurzem Abstand in die LED schauen. Nicht mit optischen Instrumenten in die LED schauen (z. B. Lupe). Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspa cken jedes Leuchtmittel und Lampenglas auf Beschä- digungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Service- stelle in Verbindung. VORSICHT! VERBRENNUNGS-

GEFAHR DURCH HEISSE OBER-

FLÄCHEN! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze. Lassen Sie die Leuchte vollständig abkühlen. Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungsschutzschalter aus. Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunst- stoffteile, etc. können für Kinder zu einem gefährlichen Spielzeug werden. Die mitgelieferten Leuchtmittel sind nicht geeignet für Dimmer und elek- tronische Schalter. Leuchtmittel nur in trockener Umgebung einsetzen. So verhalten Sie sich richtig Verwenden Sie nur Leuchtmittel wie im Kapitel „Technische Daten“ angegeben. Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werk- zeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich un- wohl fühlen.9 DE/AT/CH Vorbereitung / Vor der Installation / InbetriebnahmeSicherheit Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierun

Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer (ca. ø 8 mm) - Seitenschneider - Leiter Vor der Installation Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Inbetriebnahme Leuchte montieren Entfernen Sie die seitlich am Anschlussgehäuse

sichtbaren Schrauben

und nehmen Sie den Montagewinkel

auf der Rückseite ab. Markieren Sie die Bohrlöcher mit Hilfe der im Montagewinkel

für die Schrauben vorge- sehenen Langlöcher. Bohren Sie nun die Befestigungslöcher (ca.

8 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen. Führen Sie die Dübel

in die Bohrlöcher ein. Befestigen Sie den Montagewinkel

mit den mitgelieferten Schrauben

Modell 14151402L / 14151405L: Führen Sie die einzelnen Adern des Netzan- schlusskabels (extern)

durch die Schutz- schläuche

Verbinden Sie nun das Anschlusskabel der Leuchte mittels der Lüsterklemme

mit dem Netzan- schlusskabel (extern)

Hinweis: Achten Sie darauf, dass Sie die ein- zelnen Leiter des Netzanschlusskabels (extern)

jeweils richtig anschließen: stromführender Leiter, schwarz oder braun = Symbol L, Neutral- leiter, blau = Symbol N, Schutzleiter, grün-gelb = Symbol

Modell 14151501L: Führen Sie das Netzanschlusskabel (extern)

durch die Gummitülle

Öffnen Sie den Anschlusskasten

, indem Sie die Abdeckung

vorsichtig aufklappen. Verbinden Sie nun das Anschlusskabel der Leuchte mittels Lüsterklemme

mit dem Netzanschluss- kabel (extern)

Hinweis: Achten Sie darauf, dass Sie die ein- zelnen Leiter des Netzanschlusskabels (extern)

jeweils richtig anschließen: stromführender Leiter, schwarz oder braun = Symbol L, Neutral- leiter, blau = Symbol N. Ein Schutzleiter wird nicht angeschlossen, da diese Leuchte die Schutzklasse II / hat. Achten Sie darauf, dass die Gummitülle

mindestens 8 mm in den Anschlusskasten

hineinreicht. Setzen Sie die Abdeckung

wieder auf den Anschlusskasten

und lassen sie einrasten, um den Anschlusskasten

zu schließen. Hinweis: Sie können die Lüsterklemme

auch aus dem Anschlusskasten

herausnehmen, um das Anschlusskabel der Leuchte mit dem10 DE/AT/CH Netzanschlusskabel (extern)

zu verbinden. Setzen Sie die Lüsterklemme

anschließend wieder in den Anschlusskasten

ein und achten Sie auf den richtigen Sitz. Alle Modelle: Verschrauben Sie nun die Leuchte mittels der Schrauben

mit dem Montagewinkel

Benutzen Sie zum Einsetzen der Leuchtmittel (E14 / E27)

ein sauberes, fusselfreies Tuch. Setzen Sie das Leuchtmittel (E14 / E27)

ein, indem Sie es vorsichtig im Uhrzeigersinn ein- schrauben. Überprüfen Sie den richtigen Sitz. Ihre Leuchte ist nun betriebsbereit. Setzen Sie die Sicherung wieder ein oder schal ten Sie den Leitungsschutzschalter wieder an. Spot ausrichten VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Verändern Sie die Ausrichtung der Spots

nur, wenn die Leuchte ausgeschaltet ist. Lassen Sie die Leuchte vollständig abkühlen. Modell 14151402L / 14151405L: Drehen Sie die einzelnen Spots

in die ge- wünschte Richtung. Die Spots

lassen sich um ca. 320 ° drehen. Um die Spots

zu schwenken, lockern Sie die Schrauben

an den Halterungen der Spots. Modell 14151501L: Drehen Sie die einzelnen Spots

am Fuß in die gewünschte Richtung. Die Spots

lassen sich um ca. 320 ° drehen. Leuchtmittel wechseln STROMSCHLAGGEFAHR! Trennen Sie zum Auswechseln des Leuchtmittels die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutz- schalter im Sicherungskasten aus (0-Stellung). Verwenden Sie nur Leuchtmittel wie im Kapitel „Technische Daten“ angegeben. Lassen Sie die Leuchte vollständig abkühlen. Benutzen Sie zum Auswechseln ein sauberes, fusselfreies Tuch. Entfernen Sie das defekte Leuchtmittel, indem Sie das Leuchtmittel (E14 / E27)

vorsichtig gegen den Uhrzeigersinn herausschrauben. Setzen Sie das neue Leuchtmittel ein, indem Sie das Leuchtmittel (E14 / E27)

vorsichtig im Uhrzeigersinn einschrauben. Überprüfen Sie den richtigen Sitz. Setzen Sie die Sicherung wieder ein oder schalte

Sie den Leitungsschutzschalter wieder an. Wartung und Reinigung STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungs- kasten aus (0-Stellung). STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssig- keiten gereinigt oder gar in Wasser getaucht werden. VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Lassen Sie die Leuchte vollständig abkühlen. Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die ört- lichen Recyclingstellen entsorgen können.

PAP Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall- trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / Entsorgung / Garantie und ServiceInbetriebnahme / Wartung und Reinigung / Entsorgung11 DE/AT/CH 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmateri- alien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Werfen Sie Ihr Produkt, wenn es ausge- dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungs-

eiten können Sie sich bei Ihrer zuständige

Verwaltung informieren. Garantie und Service Garantie Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Modell-Nummer: 14151402L / 14151405L / 14151501L. Von der Garantie ausgeschlossen sind Schäden dur
