GEBRUIKSAANWIJZING IAN 355097 Livarno Lux

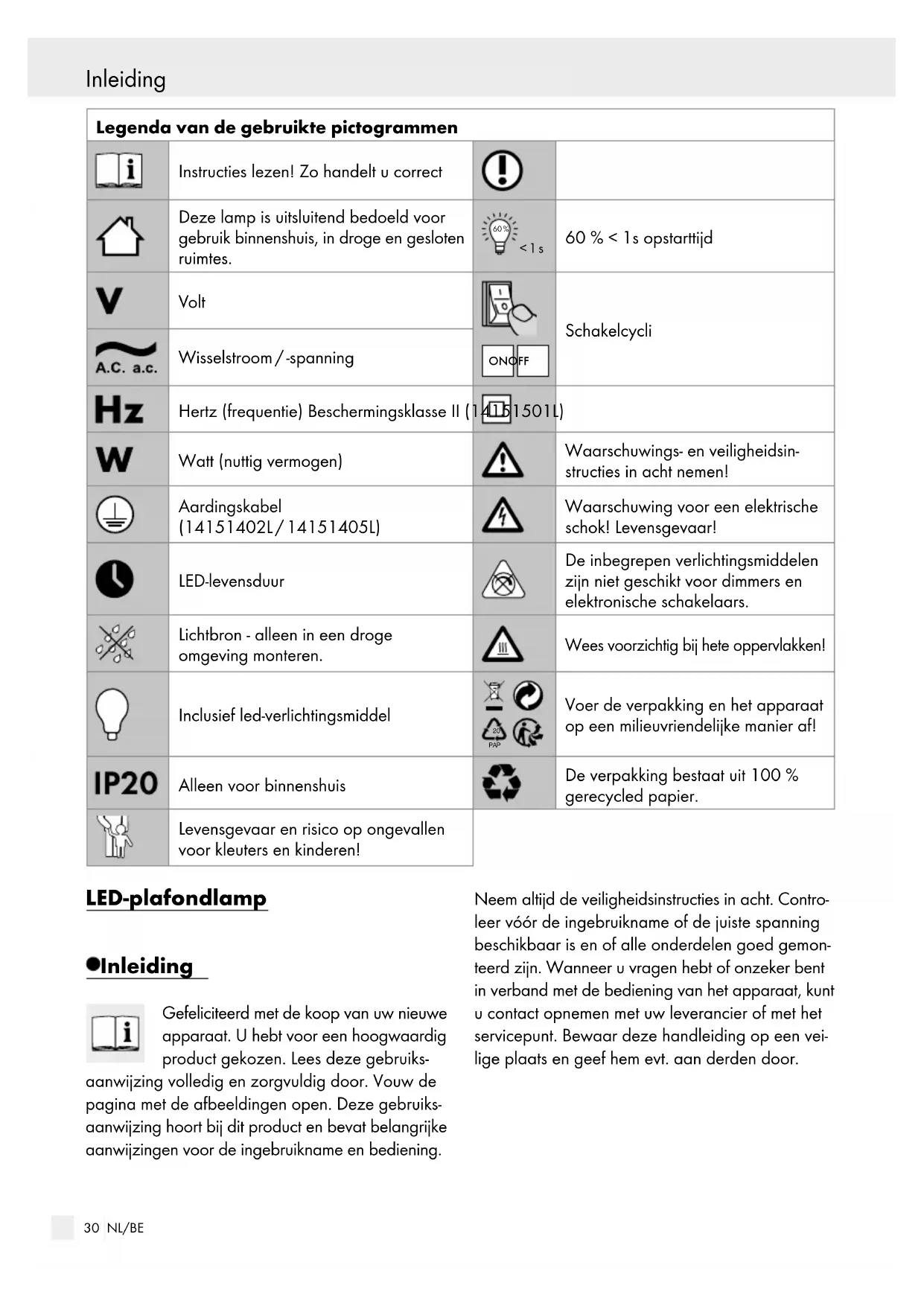

PAP Voer de verpakking en het apparaat op een milieuvriendelijke manier af! Alleen voor binnenshuis De verpakking bestaat uit 100 % gerecycled papier. Levensgevaar en risico op ongevallen voor kleuters en kinderen! LED-plafondlamp Inleiding Gefeliciteerd met de koop van uw nieuwe apparaat. U hebt voor een hoogwaardig product gekozen. Lees deze gebruiks- aanwijzing volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiks- aanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en bediening. Neem altijd de veiligheidsinstructies in acht. Contro- leer vóór de ingebruikname of de juiste spanning beschikbaar is en of alle onderdelen goed gemon- teerd zijn. Wanneer u vragen hebt of onzeker bent in verband met de bediening van het apparaat, kunt u contact opnemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een vei- lige plaats en geef hem evt. aan derden door. Inleiding / Veiligheid31 NL/BE Inleiding Inleiding / Veiligheid Correct gebruik Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimtes. De lamp kan op alle normaal ontvlambare oppervlakken bevestigd worden. Dit product is bestemd voor het gebruik in privé-huishou- dens. Dit product is bestemd voor normaal gebruik. Omvang van de levering Controleer de levering altijd direct na het uitpakken op volledigheid en optimale staat van het product. 1 LED-plafondlamp, model 14151402L / 14151405L / 14151501L 2 schroeven (montagehoek) 2 pluggen 2 isolatiekousen (14151402L / 14151405L) 1 rubberen tule (14151501L) 3 led-verlichtingsmiddelen 1 montagehandleiding en gebruiksaanwijzing Beschrijving van de onderdelen

Schroef (aansluitbehuizing)

Schroef (montagebeugel)

Afdekking van de aansluitdoos (14151501L) Technische gegevens Modelnr.: 14151402L / 14151405L Bedrijfsspanning: 230–240 V∼, 50 Hz Nominaal vermogen: led E14, 3 x max. 5 W Verlichtingsmiddel: led E14, max. 5 W Beschermingsklasse: I Beschermingstype: IP20 Modelnr.: 14151501L Bedrijfsspanning: 230–240 V∼, 50 Hz Nominaal vermogen: led E27, 3 x max. 4 W Verlichtingsmiddel: led E27, max. 4 W Beschermingsklasse: II / Beschermingstype: IP20 Veiligheid Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!

EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkings- gevaar door het verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïn- strueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortv- loeiende gevaren begrijpen. Kinderen mogen32 NL/BE Veiligheid niet met het apparaat spelen. Reiniging en onder- houd mogen niet door kinderen zonder toezicht worden uitgevoerd. Vermijd levensgevaar door elektrische schok Laat de elektronische installatie door een opge- leide elektricien of een voor elektrische installaties geïnstrueerde persoon uitvoeren. Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele bescha- digingen. Gebruik uw lamp nooit, wanneer u e

beschadiging hebt geconstateerd. Beschadigde stroomkabels zorgen voor levens- gevaar door elektrische schokken. Neem in ge- val van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of met een elektricien. Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkast uit (0-stand). Wees er voor de montage zeker van dat de beschikbare netspanning overeenkomt met de benodigde bedrijfsspanning van de lamp (zie hoofdstuk „Technische gegevens“). Vermijd dat de lamp in contact komt met water of andere vloeistoffen. Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke in- grepen bestaat levensgevaar door elektrische schokken. De lamp niet op vochtige op geleidende ondergrond installeren! Deze lamp is niet bestemd voor montage buiten het handbereik. De kabels van de vaste bekabeling die van basisisolatie zijn voorzien, moeten met extra isolatie worden uitgerust. Tijdens het gebruik niet van dichtbij in de led‘s kijken. Niet met optische instrumenten (bijv. vergrootg las) in de led kijken. Vermijd brand- en letselgevaar GEVAAR VOOR LETSEL! Controleer na het uitpakken elke lamp en elk lampenglas onmiddellijk op beschadigingen. Monteer de lamp niet met defecte verlichtingen en/of lampenglas. Neem in dit geval contact op met het klantenservice.

VOORZICHTIG! KANS OP

BRANDWONDEN DOOR HETE OPPERVLAKKEN! Zorg ervoor dat de lamp uitgeschakeld en afge- koeld is voordat u deze aanraakt om brandwon- den te vermijden. Verlichtingsmiddelen ontwikkele

rondom de lampenkop een behoorlijke hitte. Laat de lamp volledig afkoelen. Vervang defecte lampen direct door nieuwe. Verwijder voor het vervangen van de lamp altijd eerst de zekering of schakel de aardlek- schakelaar uit. Laat de verlichting of het verpakkingsmateriaal niet achteloos slingeren. Plastic folie of zakken, kunststofdeeltjes etc. kunnen voor kinderen ge- vaarlijk speelgoed zijn. De inbegrepen verlichtingsmiddelen zijn niet geschikt voor dimmers en elektronische schakelaars. Lichtbron alleen in een droge omgeving monteren. Zo handelt u correct Gebruik uitsluitend lampen die worden aange- geven in de „Technische gegevens“. Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is. Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van te- voren overzichtelijk en binnen handbereik klaar. Wees altijd alert! Let er altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp niet als u niet geconcentreerd bent of zich niet lekker voelt. Voorbereiding / Voor de installatie / Ingebruikname33 NL/BE Veiligheid Voorbereiding / Voor de installatie / Ingebruikname Voorbereiding Benodigd gereedschap en materiaal Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om niet-bindende informatie en waarden ter oriëntatie. De hoedanig- heid van het materiaal is afhankelijk van de indivi- duele omstandigheden ter plekke. - Potlood / markeergereedschap - Spanningzoeker - Schroevendraaier - Boormachine - Boor (ca. ø 8 mm) - Zijkniptang - Ladder Voor de installatie Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoo gte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden. Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf. Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de ze- kering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). Controleer hiervoor de spanningsvrijheid met een spanningzoeker. Ingebruikname Lamp monteren Verwijder de zijdelings aan de aansluitbehui- zing

aan de achterkant eraf. Markeer de boorgaten met behulp van de montagehoek

voor de lange gaten voor de schroeven.

8 mm, die pte ca. 40 mm). Zorg ervoor dat u de stroomkabel niet beschadigt. Plaats de pluggen

met de meegele- verde schroeven

Model 14151402L / 14151405L: Voer de afzonderlijke draden van de stroomka- bel (extern)

door de isolatiekousen

Verbind vervolgens de aansluitkabel van de lamp met behulp van het kroonsteentje

met de stroomkabel (extern)

Opmerking: let erop dat u de afzonderlijke draden van de stroomkabel (extern)

steeds op de juiste manier aansluit: fasedraad, zwart of bruin = symbool L, nuldraad, blauw = sym- bool N, aardedraad, groen-geel = symbool

door de rubberen tule

Open de aansluitdoos

voorzichtig omhoog te klappen. Verbind vervolgens de aansluitkabel van de lamp met behulp van het kroonsteentje

met de stroomkabel (extern)

Opmerking: let erop dat u de afzonderlijke draden van de stroomkabel (extern)

telkens juist aansluit: fasedraad, zwart of bruin = sym- bool L, nuldraad, blauw = symbool N. Een aard- draad wordt niet aangesloten, omdat deze lamp beschermingsklasse II / bezit. Let erop dat de rubberen tule

tenminste 8 mm in de aansluitdoos

steekt. Plaats de afdekking

weer op de aansluitdoos

en laat deze vastklikken, om de aansluit- doos

te sluiten. Opmerking: u kunt het kroonsteentje

ook uit de aansluitdoos

halen, om de aansluit- kabel van de lamp te verbinden met de stroom- kabel (extern)

. Plaats het kroonsteentje

vervolgens weer in de aansluitdoos

en let erop dat het juist zit.34 NL/BE Afvoer / Garantie en serviceIngebruikname / Onderhoud en reiniging / Afvoer Alle modellen: Schroef de lamp vervolgens met de schroeven

vast aan de montagebeugel

Gebruik een schoon, pluisvrij doekje voor het plaatsen van de verlichtingsmiddelen (E14 / E27)

Plaats de verlichtingsmiddelen (E14 / E27)

door ze voorzichtig met de klok mee vast te draaien. Controleer of het goed vast zit. Uw lamp is nu gereed voor gebruik. Plaats de zekering weer terug of schakel de installatie-automaat weer in. Spot instellen

alleen als de lamp is uitgeschakeld. Laat de lamp volledig afkoelen. Model 14151402L / 14151405L: Draai de afzonderlijke spots

in de gewenste richting. De spots

kunnen ca. 320 ° worden gedraaid. Om de spots

te zwenken, maakt u de schroe- ven

aan de houders van de spots los. Model 14151501L: Draai de afzonderlijke spots

aan de voet in de gewenste richting. De spots

kunnen ca. 320 ° worden gedraaid. Verlichting vervangen GEVAAR VOOR ELEKTRISCHE SCHOK! Onderbreek altijd de stroomtoevoer voordat u de lamp vervangt. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de zekerings- kast uit (0-stand). Gebruik uitsluitend lampen die worden aange- geven in de „Technische gegevens“. Laat de lamp volledig afkoelen. Gebruik voor het vervangen een schone, pluis- vrije doek. Verwijder het defecte verlichtingsmiddel door het verlichtingsmiddel (E14 / E27)

voorzichtig tegen de klok in eruit te draaien. Plaats het nieuwe verlichtingsmiddel door het verlichtingsmiddel (E14 / E27)

voorzichtig met de klok mee vast te draaien. Controleer of het goed vast zit. Plaats de zekering weer terug en schakel de leidingbeschermende schakelaar weer aan. Onderhoud en reiniging GEVAAR VOOR ELEKTRISCHE SCHOK! Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). GEVAAR VOOR ELEKTRISCHE SCHOK! Op basis van de elektrische veiligheid mag de lamp nooit met water of andere vloeistoffen worden ge- reinigd of in zijn geheel in water worden gedompeld.

VOORZICHTIG! KANS OP BRAND-

WONDEN DOOR HETE OPPERVLAKKEN! Laat de lamp volledig afkoelen. Gebruik geen oplosmiddel, benzine e.d. De lichten zullen hierdoor schade ondervinden. Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek. Afvoer De verpakking bestaat uit milieuvriende- lijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
