NÁVOD K OBSLUZE IAN 292987 Livarno Lux

Pokyny k montáži, obsluze a bezpečnostní pokyny

PT

CANDEEIRO DE TETO COM SENSOR

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

ES

Legenda použitých piktogramů ...... Strana 38

Úvod....Strana 38

Použití ke stanovenému účelu.... Strana 39

Obsah dodávky....Strana 39

Popis dílů ...... Strana 39

Technické údaje ...... Strana 39

Bezpečnost....Strana 39

Bezpečnostní upozornění...... Strana 39

Příprava Strana 40

Potřebné nářadí a materiál......Strana 40

Před instalací.... Strana 41

Uvedení do provozu....Strana 41

Montáž svítidla na strop/stěnu....Strana 41

Výměna žárovky ...... Strana 41

Nastavení....Strana 41

Nastavení rozsahu snímané oblasti....Strana 42

Nastavení doby svícení ...... Strana 42

Nastavení intenzity okolního osvětlení ...... Strana 42

Údržba a čištění...... Strana 42

Zlikvidování.... Strana 42

Záruka a servis....Strana 43

Prohlášení k záruce....Strana 43

Adresa servisu.... Strana 43

Prohlášení o shodě.... Strana 43

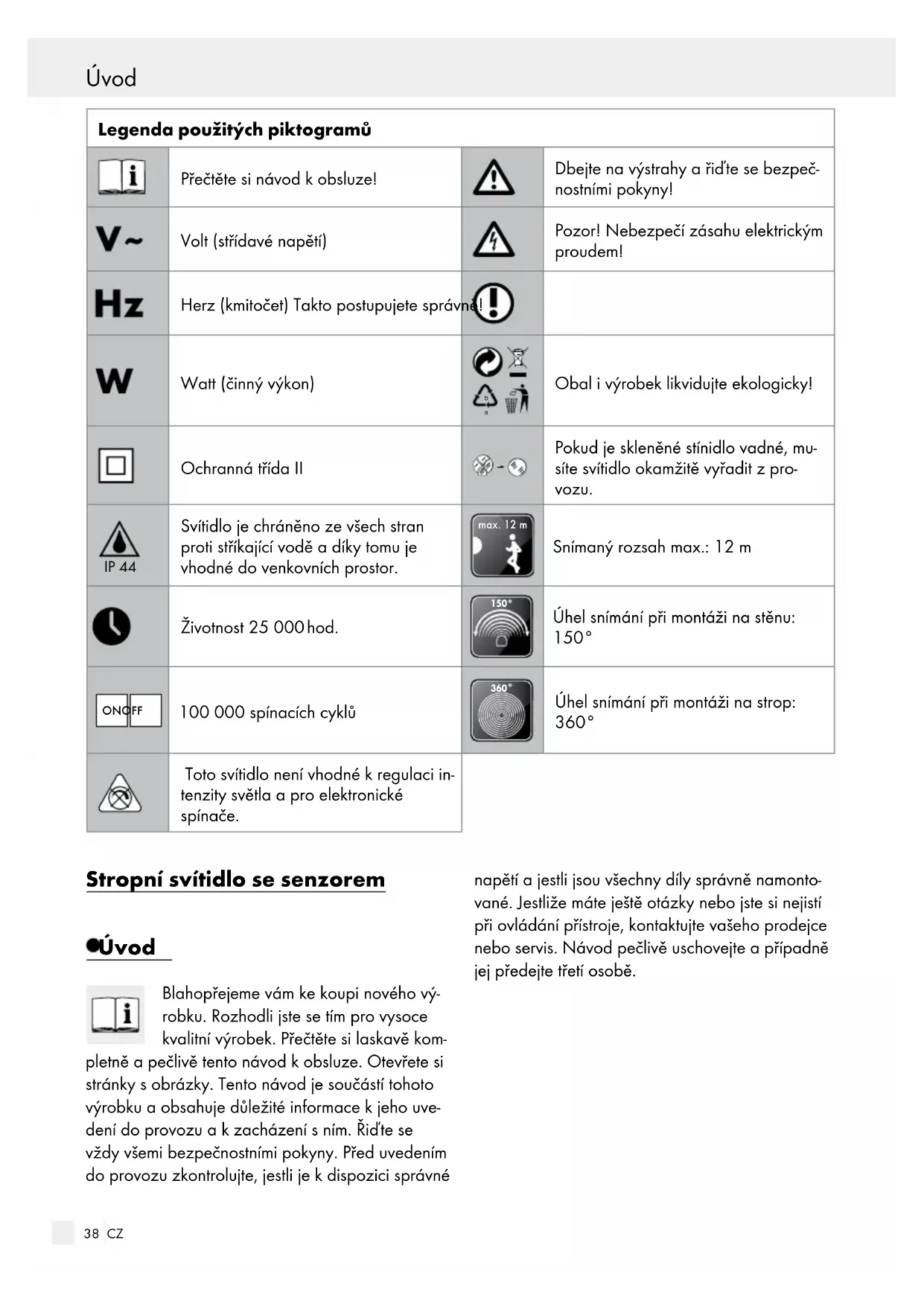

Legenda použitých piktogramů
	Přečtěte si návod k obsluze!		Dbejte na výstrahy a řídte se bezpečnostními pokyny!
	Volt (střídavé napětí)		Pozor! Nebezpečí zásahu elektrickým proudem!
	Herz (kmitočet) Takto postupujete správní
	Watt (činný výkon)		Obal i výrobek likvidujte ekologicky!
	Ochranná třída II		Pokud je skleněné stínidlo vadné, musíte svítidlo okamžitě vyřadit z provozu.
IP 44	Svítidlo je chráněno ze všech stran proti stříkající vodě a díky tomu je vhodné do venkovních prostor.		Snímaný rozsah max.: 12 m
	Životnost 25 000 hod.		Úhel snímání při montáži na stěnu: 150°
	100 000 spínacích cyklů		Úhel snímání při montáži na strop: 360°
	Toto svítidlo není vhodné k regulaci in-tenzity světla a pro elektronické spínače.

Stropní svítidlo se senzorem

•Úvod

Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se tím pro vysoce kvalitní výrobek. Přečtěte si laskavě kom-

pletně a pečlivě tento návod k obsluze. Otevřete si stránky s obrázky. Tento návod je součástí tohoto výrobku a obsahuje důležité informace k jeho uvedení do provozu a k zacházení s ním. Řid'te se vždy všemi bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je k dispozici správné

napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uschovejte a případně jej předejte třetí osobě.

- Použití ke stanovenému účelu

Toto svítidlo je vhodné k použití ve vnitřních a venkovních prostorech. Výrobek lze upevnit na všechny běžně hořlavé povrchy. Elektrikář, který je instalací svítidla pověřen, musí dbát na to, aby ho neinstaloval na vlhkém nebo vodivém podkladu! Tento přístroj je určen pouze k použití v domácnosti.

- Obsah dodávky

Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení.

1 Stropní svítidlo se senzorem
1 žárovka LED (5,5 W, E27) (nelze tlumit intenzitu světla) a montážní materiál (hmoždinky a šrouby)
1 návod k obsluze

- Popis dílů

1 Senzor stropního svítidla
2 Stínítko svítidla ze satinovaného skla
3 Základna svítidla
4 Žárovka LED (E27)
5 Přepínač DIP
6 Síťový připojovací kabel
7 Otvory k upevnění
8 Svorka k připojení svítidla
9 Otvor
10 Těsnění

- Technické údaje

Č. výrobku: 9010.006.080

Provozní napětí: 220-240 V\~ 50 Hz

Rozměry:

Svítidlo: 27,5 x 11,5 cm (∅ x V) Zá-

kladna: 25,5 cm, výška 2,8 cm

Sklo: 27,5 cm, výška 10 cm

Hmotnost: 1.200g

Rozsah snímání: 1,2 m - max. 12 m

(nastavitelné)

Úhel snímání:	montáž na strop: 360 °, montáž na stěnu: 150 °
Doba svícení:	5 sekund – max. 30 minut (nastavitelné)
Intenzita
okolního světla:	nastavitelná; lze deaktivovat
Objímka:	1x E27, max. 20 W
1 žárovka LED:	5,5 W, 3.000 K(teplé - studené světlo)470 lumenůRa ≥ 80100 000 cyklů sepnutí
Životnost:	25.000 hodin
Stupeň krytí:	IP44

- Bezpečnost

Bezpečnostní upozornění

V případě poškození, která jsou způsobena nedodržením tohoto návodu k obsluze, zaniká nárok na záruku! Za následné škody nelze přebrat žádné ručení! Za hmotné škody nebo úrazy osob, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, nepřebíráme žádné ručení! Nenechávejte svítidlo nebo obalový materiál ležet bez dohledu. Umělohmotné fólie / sáčky, umělohmotné díly atd., mohou být pro děti nebezpečnou hračkou.

VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ZRA-NĚNÍ MALÝCH A VĚTŠÍCH

DĚTÍ! Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi.

Tento výrobek není hračka a nepatří do dětských rukou. Děti nemohou při manipulaci s výrobkem rozpoznat hrozící nebezpečí.
Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny

o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.

Zabraňte ohrožení života v důsledku zásahu elektrickým proudem

Elektrickou instalaci nechte provádět jen vyučeného elektrikáře nebo osobu s odpovídajícími zkušenostmi.
Před každým připojením k síti kontrolujte připojovací kabel, jestli není poškozený. Nikdy nepoužívejte svítidlo, pokud jste zjistili, že je poškozené.

POZOR! Poškozené síťové kabely znamenají nebezpečí ohrožení života elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obraťte na servis nebo na kvalifikovaného elektrikáře.

- Pred montáží odstraňte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).

Před montáží se přesvědčte, zda se shoduje napětí elektrického proudu, které máte k dispozici, s napětím potřebným pro svítidlo (220–240 V\~, 50 Hz).

Bezpodmínečně zabraňte kontaktu výrobku s vodou nebo jinými kapalinami.

Neotevírejte nikdy těleso svítidla ani nestrkejte dovnitř žádné předměty. Takové jednání představuje nebezpečí života následkem zásahu elektrickým proudem.

Používejte výhradně žárovky správného typu a nepřekračujte max. výkon svítidla (max. 20 W).

Vyměňte ihned prasklé ochranné sklo za nové. Kontaktujte servis.

Je dovoleno používat pouze výrobcem stanovené díly.

Vadné žárovky po vychladnutí ihned vyměňte.

■ Neinstalujte svítidlo na vlhkém nebo vodivém povrchu!

Vyvarujte se nebezpečí požáru a poranění

Za provozu svítidla se mohou některé součásti zahřát na vysokou teplotu. Nechejte svítidlo před provedením jakýchkoliv činností zcela vychladnout.
Nenechávejte ležet svítidlo nebo obalový materiál bez dohledu. Umělohmotné fólie, sáčky, a díly atd., by mohly být pro děti nebezpečnou hračkou.
■ Svítidlo nesmíte používat v jeho obalu, zabráníte tím nebezpečí požáru.
- Nezakrývejte svítidlo žádnými předměty. Nadměrné zahřívání může vést ke vzniku požáru.

Takto postupujete správně

■ Montujte svítidlo tak, aby bylo chráněno před vlhkem a znečištěním.
Montáž nejdříve pečlivě připravte, udělejte si na ni čas. Rozložte si přehledně všechny jednotlivé díly, abyste je měli po ruce.
Bud'te vždy pozorní! Dbejte vždy na to, co děláte, a postupujte s rozumem.
V žádném případě nemontujte svítidlo, jestliže jste nekoncentrovaní nebo se necítíte dobře.

Příprava

- Potřebné nářadí a materiál

Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hodnoty. Vlastnosti materiálu jsou závislé na individuálních místních podmínkách.

• tužka / pomůcka k označení
• zkoušečka napětí
• šroubovák
• vrtačka
• vrták
• kladivo
• žebřík

●Předinstalací

Důležité: Připojení musí provést vyučený elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena s vlastnostmi svítidla a s předpisy pro připojení.

Upozornění: Před prvním použitím odstraňte veškerý obalový materiál.

• Pred instalací se nejdříve seznamte se svítidlem, pokyny a obrázky v tomto návodu.
  Před instalací zajistěte, aby byl přívod elektrického proudu ke svítidlu bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
  ■ Zkontrolujte beznapěťový stav zkoušečkou.

• Uvedení do provozu

- Montáž svítidla na strop / stěnu

Před instalací zajistěte, aby byl přívod elektrického proudu ke svítidlu bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
Odšroubujte stínítko svítidla 2 proti směru hodinových ručiček ze základny svítidla 3.
Přidržte základnu svítidla 3 v požadované montážní poloze. Dávejte přitom pozor na otvor 9 v základně svítidla 3, kterým je zaveden elektrický kabel (viz obr. B). Označte si vrtané otvory tužkou.
□ Vyvrtejte otvory a dávejte pozor, abyste nepoškodili elektrický síťový kabel 6.
□ Vložte do vyvrtaných otvorů hmoždinky. Podle potřeby použijte kladivo.
□ Zavedte rozvody domovní instalace do těsnění 10 příslušných otvorů v základně svítidla 3 (viz obr. B).
□ Upevněte vodič domovní instalace pomocí dvou šroubů pod kabelový můstek (viz obr. C).

Upozornění: Dávejte pozor, abyste zavedli jednotlivé vodiče domovní instalace podle příslušných barev do přívodní svorky svítidla 8 v objímce a přišroubovali je elektrický vodič: černý nebo hnědý, symbol L; neutrální vodič:

modrý, symbol N; ochranný vodič: zele- nožlutý).

Upozornění: Stropní svítidlo se senzorem 1 má konstrukci s ochrannou izolací. Ochranný vodič nemusíte připojovat a může zůstat volně ve stropním svítidle se senzorem 1.

□ Našroubujte žárovku LED 4 do objímky svítidla (viz obr. D)
□ Našroubujte stínítko svítidla 2 ve směru hodinových ručiček na základnu svítidla 3 (viz obr. E).
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).

•Výměnažárovky

Upozornění: Žárovku smíte vyměnit pouze po odpojení stropního svítidla se senzorem 1 od elektrického proudu a po vychladnutí žárovky tak, abyste zabránili popálení.

Odpojte stropní svítidlo se senzorem 1 od elektrické sítě vyjmutím pojistky tak, abyste přerušili elektrický obvod.
□ Vyčkejte cca 3 minuty, než stropní svítidlo se senzorem 1 vychladne.
Odšroubujte stínítko svítidla 2 proti směru hodinových ručiček ze základny svítidla 3.
□ Našroubujte novou žárovku LED.
□ Pevně našroubujte stínítko svítidla 2 ve směru hodinových ručiček na základnu svítidla 3.
☐ Opět zapněte pojistku a zkontrolujte funkci stropního svítidla se senzorem 1.

Nastavení

Výběrem kombinace na přepínači DIP 5 můžete nastavit data senzoru pro každou specifickou situaci.

Nastavení rozsahu snímané oblasti

□ Pomocí přepínače DIP 5 můžete nastavit rozsah oblasti snímané pohybovým senzorem v 5 stupních.

10% cca 1,2 m
25% cca 3 m
50% cca 6 m
75% cca 9 m
100% cca 12 m

Nastavení doby svícení

Pomocí přepínače DIP 5 můžete nastavit dobu svícení stropního svítidla se senzorem 1 v 6 stupních.

Upozornění: Doba svícení se vztahuje na dobu stropního svítidla se senzorem 1 při 100 % osvětlení po identifikaci pohybu.

Nastavení intenzity okolního osvětlení

Pomocí přepínače DIP 5 můžete nastavit senzor v 5 stupních tak, aby stropní svítidlo se senzorem 1 svítilo pouze při dosažení stanovené meze intenzity okolního osvětlení.

Při výběru nastavení „Disable“ (deaktivováno) přepne senzor denního světla stropního svítidla

se senzorem 1, jakmile bude rozpoznán pohyb nezávisle na intenzitě okolního osvětlení (50 luxů, 30 luxů: režim stmívání, 10 luxů, 2 luxy: noční režim).

		7	8	9
	I	ON	NON		2lux
	II	ON	ON	—	10lux
	III	—	ON	—	30lux
	IV	ON	—	—	50lux
	V	—	—	—	Disable

- Údržba a čištění

POZOR! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM! Před čištěním nejprve výrobek odpojte od elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).

Nepoužívejte k čištění ředidla, benzín nebo podobné látky, svítidlo můžete poškodit.

■ Nechte svítidlo zcela vychladnout.

POZOR! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM! Z důvodu elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami nebo dokonce do vody ponořovat.

K čištění používejte jen suchou utěrku, která nepouští vlákna.

Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).

• Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednic-tvím místních sběren recyklovatelných materiálů. Zelený bod neplatí pro Ně-mecko.

Při třídění odpadu se říd'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty / 20-22: papír a lepenka / 80-98: složené látky.

Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

• Záruka a servis

Prohlášení k záruce

Záruka 3 roky ode dne zakoupení platí jen pro prvního kupujícího, je nepřenosná. Uschovejte si pokladní stvrzenku jako doklad o zakoupení. Záruka platí jen pro vady materiálu nebo chyby z výroby, nevtahuje se na díly podléhající opotřebení nebo na škody vzniklé neodborným používáním. Cizím zásahem do výrobku zaniká záruka. Vaše zákonná práva nejsou touto zárukou omezena. V případě, že chcete uplatnit záruku, obraťte se telefonicky na náš servis. Jen tak je možné zajistit bezplatné zaslání vašeho přístroje. Přístroj byl pečlivě vyroben a podroben přesné kontrole kvality. Během záruční doby odstraníme bezplatně všechny vady materiálu a opravíme závady z výroby. V případě, že se během záruční doby vyskytnou závady, zašlete výrobek na uvedenou adresu servisu a uveďte následující číslo modelu: 9010.006.080. Ze záruky jsou vyloučeny škody způsobené neodborným zacházením, nerespektováním pokynů v návodu k obsluze, zásahem neautorizované osoby a rychle opotřebitelné díly. Záručním výkonem se záruční doba neprodlouží ani neobnoví.

- Adresa servisu

Action GmbH

Im Langel 6

DE-59872 Meschede

NĚMECKO

Tel.: [phone] / 449 555

Fax: [phone]

E-mail: [e-mail]

www.action-leuchten.de

IAN 292987

Pro všechny požadavky si připravte pokladní blok a číslo výrobku (IAN 292987) jako doklad o nákupu.

Prohlášení o shodě CE

Tento výrobek splňuje požadavky platných evropských a národních směrnic (směrnice RED 2014/53/EU, směrnice pro ekologický design 2009/125/ES, směrnice RoHS 2011/65/EU). Shoda byla doložena. Příslušná prohlášení a dokumentace jsou uloženy u výrobce.

Tímto prohlašujeme, že stropní svítidlo LED 9010.006.080 odpovídá směrnici 2014/53/EU. Úplné znění textu EU prohlášení o shodě je k dispozici na následující webové stránce: www.action-leuchten.de/service/konformitätserklärungen/
