| Typ produktu | Nožní pumpa s manometrem |
| Značka | Crivit |
| Model | IAN 362138 |
| Maximální tlak | 8 bar (116 psi) |
| Jmenovitý tlak | 7 bar (100 psi) |
| Rozsah manometru | Až do 11 bar (160 psi) |
| Výška pumpy | Přibližně 72,5 cm |
| Délka hadice | Přibližně 100 cm |
| Hmotnost | Přibližně 1,5 kg (odhad) |
| Napájení | Ruční (není potřeba baterie) |
| Typy kompatibilních ventilů | Schrader, Dunlop, Sclaverand |
| Součástí adaptéry | 2 adaptéry pro nafukovací předměty, 1 adaptér na míče |
| Předpokládané použití | Nafukování pneumatik jízdních kol, míčů, nafukovacích matrací |
| Údržba | Čistěte vlhkým hadříkem, občas naolejujte pohyblivé části |
| Skladování | Na suchém místě, v temperované místnosti |
| Záruka | 3 roky |
| Poprodejní servis | Francie: 0800 919270, Belgie: 0800 12089 |
| Datum výroby | 12/2022 |
| Počet stran návodu | 56 |
Často kladené otázky - IAN 362138 CRIVIT
Dotazy uživatelů ohledně IAN 362138 CRIVIT
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vodní čerpadlo ve formátu PDF zdarma! Najděte svůj návod IAN 362138 - CRIVIT a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IAN 362138 značky CRIVIT.
NÁVOD K OBSLUZE IAN 362138 CRIVIT

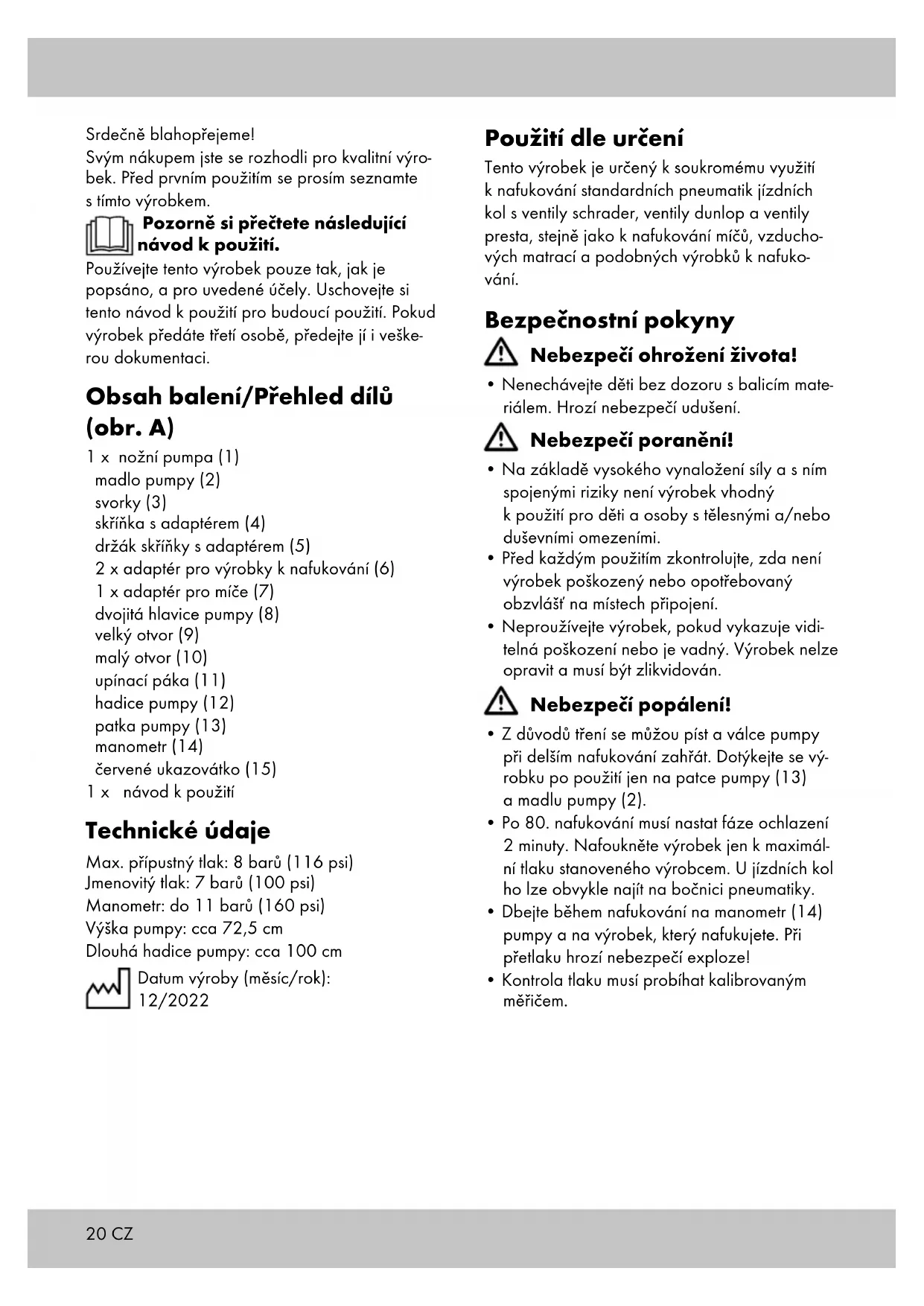

Srdečně blahopřejeme!
Svým nákupem jste se rozhodli pro kvalitní výrobek. Před prvním použitím se prosím seznamte s tímto výrobkem.
Pozorně si přečtete následující návod k použití.
Používejte tento výrobek pouze tak, jak je popsáno, a pro uvedené účely. Uschovejte si tento návod k použití pro budoucí použití. Pokud výrobek předáte třetí osobě, předejte jí i veške-rou dokumentaci.
Obsah balení/Přehled dílů (obr. A)
1 x nožní pumpa (1)
madlo pumpy (2)
svorky (3)
skříňka s adaptérem (4)
držák skříňky s adaptérem (5)
2 x adaptér pro výrobky k nafukování (6)
1 x adaptér pro míče (7)
dvojitá hlavice pumpy (8)
velký otvor (9)
malý otvor (10)
upínací páka (11)
hadice pumpy (12)
patka pumpy (13)
manometr (14)
červené ukazovátko (15)
1 x návod k použití
Technické údaje
Max. přípustný tlak: 8 barů (116 psi)
Jmenovitý tlak: 7 barů (100 psi)
Manometr: do 11 barů (160 psi)
Výška pumpy: cca 72,5 cm
Dlouhá hadice pumpy: cca 100 cm
Datum výroby (měsíc/rok):
12/2022
Použití dle určení
Tento výrobek je určený k soukromému využití k nafukování standardních pneumatik jízdních kol s ventily schrader, ventily dunlop a ventily presta, stejně jako k nafukování míčů, vzduchových matrací a podobných výrobků k nafukování.
Bezpečnostní pokyny
Nebezpečí ohrožení života!
- Nenechávejte děti bez dozoru s balicím materiálem. Hrozí nebezpečí udušení.
Nebezpečí poranění!
- Na základě vysokého vynaložení síly a s ním spojenými riziky není výrobek vhodný k použití pro děti a osoby s tělesnými a/nebo duševními omezeními.
- Před každým použitím zkontrolujte, zda není výrobek poškozený nebo opotřebovaný obzvlášť na místech připojení.
- Neproužívejte výrobek, pokud vykazuje vidi- telná poškození nebo je vadný. Výrobek nelze opravit a musí být zlikvidován.
Nebezpečí popálení!
- Z důvodů tření se můžou píst a válce pumpy při delším nafukování zahřát. Dotýkejte se výrobku po použití jen na patce pumpy (13) a madlu pumpy (2).
- Po 80. nafukování musí nastat fáze ochlazení 2 minuty. Nafoukněte výrobek jen k maximální tlaku stanoveného výrobcem. U jízdních kol ho lze obvykle najít na bočnici pneumatiky.
- Dbejte během nafukování na manometr (14) pumpy a na výrobek, který nafukujete. Při přetlaku hrozí nebezpečí exploze!
- Kontrola tlaku musí probíhat kalibrovaným měřičem.
Použití
Upozornění: Výrobek lze použít jen na rovném, stabilním podkladu.
Upozornění: Na ukazateli manometru (14) se nachází červený ukazatel (15).
Otáčením červeného ukazatele nastavte požadovaný maximální tlak jako vizuální označení. Prosím, dbejte, aby nastavený ukazazel sloužil jen k orientaci a neovlivňoval nafukování!
- Během nafukování vždy stůjte oběma nohama na patce pumpy (13), abyste zabránili převrácení výrobku. Hadice pumpy (12) nesmí být pokroucená! Madlo pumpy (2) ovládejte stejnoměrně a ne příliš rychle.
Výběr adaptéru (obr. B)
Adaptéry (6/7) se nacházejí ve schránce na adaptér (4) na výrobku. Vysuňte skříňku na adaptér z držáku skříňky s adaptérem (5). Otevřete skříňku s adaptérem a vyjměte požadovaný adaptér.
Nafouknutí míčů (obr. C)
Zasuňte adaptér pro míče (7) do velkého otvoru (9) dvojité hlavy čerpadla (8).
Dejte upínací páku (11) nahoru k aretaci adap- téru. Zasuňte poté adaptér do míče.
Nafouknutí výrobků k nafouknutí (obr. D)
Otevřete ventil výrobku k nafukování. Zasuňte adaptér pro výrobky k nafukování (6) do velkého otvoru (9) dvojité hlavy čerpadla (8). Dejte upínací páku (11) nahoru k aretaci adaptéru. Zasuňte adaptér poté do ventilu výrobku k nafukování.
Nafouknutí pneumatik ventilem dunlop (obr. E)
Otevřete uzávěr ventilu pneumatiky. Strčte malý otvor (10) dvojité hlavy čerpadla na ventil (8). Dejte upínací páku (11) nahoru k aretaci adaptéru.
Nafouknutí pneumatik ventilem schrader (obr. F)
Otevřete uzávěr ventilu pneumatiky. Strčte velký otvor (9) dvojité hlavy čerpadla na ventil (8). Dejte upínací páku (11) nahoru k aretaci adaptéru.
Nafouknutí pneumatik ventilem presta (obr. G)
Otevřete uzávěr ventilu pneumatiky. Uvolněte matku ventilu. Strčte malý otvor (10) dvojité hlavy čerpadla na ventil (8). Dejte upínací páku (11) nahoru k aretaci adaptéru.
Přeprava (obr. H)
Položte hadici pumpy (12) přes madlo pumpy (2). Upněte hadici pumpy do dvou svorek (3).
Poté můžete výrobek zvednout za madlo pumpy a přepravit jej.
Uskladnění, čištění
Výrobek vždy uchovávejte na suchém a čistém místě s konstantní teplotou.
Výrobek neponořujte do vody, jinak se poškodí! Čistěte pouze vlhkým hadříkem a následně otřete do sucha. Namažte pohyblivé části občas trochou oleje.
DŮLEŽITÉ! K čištění nikdy nepoužívejte agresivní čisticí prostředky.
Pokyny k likvidaci
Výrobek a obalové materiály likvidujte podle aktuálních místních předpisů.
Uchovávejte obalové materiály (jako např. fóliové sáčky) nedostupné pro děti.
O možnostech likvidace vysloužilého výrobku se informujte u Vaší obecní nebo městské správy.
Recyklační kód slouží ke značení různých materiálů pro proces opětovného zhodnocení (recyklace). Kód sestává
ze symbolu recyklace, který má odrážet proces zhodnocení, a čísla, které označuje materiál.
Pokyny k záruce a průběhu služby
Výrobek byl vyroben s velkou péčí a za stálé kontroly. DELTA-SPORT HANDELSKONTOR GmbH poskytuje koncovým privátním zákazníkům na tento výrobek tři roky záruky od data nákupu (záruční lhůta) podle následující ustanovení. Záruka se týká pouze vad materiálu a závad ve zpracování. Záruka se nevztahuje na díly, které podléhají normálnímu opotřebení, a proto je nutné na ně pohlížet jako na rychle opotřebitelné díly (např. baterie), a na křehké díly, např. vypínače, akumulátory nebo díly vyrobené ze skla.
Nároky z této záruky jsou vyloučeny, pokud výrobek byl používán neodborně nebo nedovoleným způsobem nebo nikoli v rámci stanoveného účelu určení nebo předpokládaného rozsahu používání nebo nebyla dodržena zadání v návodu k obsluze, ledaže by koncový zákazník prokázal, že existuje vada materiálu nebo došlo k chybě ve zpracování, které nevyplývají z některé výše uvedených okolností.
Nároky ze záruky lze uplatnit pouze v rámci záruční lhůty po předložení originálního pokladního dokladu. Proto si prosím uschovejte originál pokladního dokladu. Doba záruky se neprodlužuje případnými opravami na základě záruky, zákonné záruky nebo kulance. Totéž platí také pro vyměněné a opravené díly.
Při reklamacích se prosím obracejte na níže uvedenou horkou linku servisu nebo se s námi spojte e-mailem. Pokud se vyskytne případ reklamace, výrobek Vám – dle naší volby – bezplatně opravíme, vyměníme nebo Vám vrátíme kupní cenu.
Další práva ze záruky nevznikají.
Vaše zákonná práva, zejména nároky na zajištění záruky vůči konkrétnímu prodejci, nejsou touto zárukou omezena.
IAN: 409048_2207
Servis Česko
Tel.: 800143873
E-Mail: deltasport@lidl.cz
Blahoželáme!
Pozorne si prečítajte tento návod na použivanie.
držiak adaptérového boxu (5)
2 x adaptér na nafukovacie výrobky (6)
1 x adaptér pre lopty (7)
dvojitá hlava pumpy (8)
vel'ky otvor (9)
malý otvor (10)
upínacia páka (11)
hadica pumpy (12)
pätka pumpy (13)
manometer (14)
červená ručička (15)
1 x návod na používanie
Technické údaje
Výška pumpy: cca 72,5 cm
Dížka hadice pumpy: cca 100 cm
- Nikdy nenechávajte deti bez dozoru s obalovým materiálom. Hrozí nebezpečenstvo udusenia.
Nebezpečenstvo poranenia!
Výber adaptéra (obr. B)
Adaptéry (6/7) sa nachádzajú v adaptéro- vom boxe (4) na výrobku. Vysuňte adaptérový box z držiaka adaptérového boxu (5). Adapté- rový box odklopte a vyberte potrebný adaptér.
Napumpovanie lôpt (obr. C)
Zasuňte adaptér pre lopty (7) do vel'kého otvoru (9) dvojitej hlavy pumpy (8).
Vyklopte upínaciu páku (11) nahor, aby sa adaptér zaistil. Nakoniec zasuňte adaptér do lopty.
Napumpovanie nafukovacích výrobkov (obr. D)
Hadicu pumpy (12) položte nad rukovat' pumpy (2). Upnite hadicu pumpy do oboch upínacích zariadení (3).
DÔLEŽITÉ! Výrobok nikdy nečistite ostrými čistiacimi prostriedkami.
Pokyny k likvidácii
Obalový materiál (ako napr. fóliové vrecká) uschovajte mimo dosahu detí.
