Značka	Electrolux
Model	EVM8E08V
Typ výrobku	Elektrická kombinovaná mikrovlnná trouba
Výška vpředu	455 mm
Výška vzadu	440 mm
Šířka vpředu	595 mm
Šířka vzadu	559 mm
Hloubka	567 mm
Hloubka vestavby	546 mm
Hloubka s otevřenými dvířky	882 mm
Minimální výška skříňky	444 mm (460 mm pod pracovní deskou)
Šířka skříňky	560 mm
Hloubka skříňky	550 mm
Elektrické napájení	230 V (standardní, zkontrolujte na štítku)
Délka napájecího kabelu	1500 mm
Výkon mikrovln	100 - 1 000 W
Hlavní funkce	Mikrovlny, Gril, Gril + mikrovlny, Rozmrazování, Rozpouštění, Ohřívání, Popcorn, Tekutiny, Časovač, Hodiny, Moje programy, Uzamknutí tlačítek
Dodávané příslušenství	Sada otočného talíře (sklo + podstavec s kolečky), Sada grilu
Doporučené čištění	Měkký hadřík, vlažná voda, jemný čisticí prostředek. Nepoužívejte parní čistič ani abrazivní prostředky.
Dětská pojistka	Ano (aktivace pomocí abecedního kódu)
Uzamknutí tlačítek	Ano
Displej	Dotykový displej s indikátory funkcí
Opravitelnost	Originální náhradní díly, autorizovaný poprodejní servis

Často kladené otázky - EVM8E08V ELECTROLUX

Jak zapnout a vypnout troubu?

Pro zapnutí trouby stiskněte tlačítko Aktivovat / Deaktivovat (1). Pro vypnutí jej stiskněte znovu a podržte.

Jak nastavit hodiny?

Přejděte do Menu > Nastavení > Aktuální čas. Nastavte čas a potvrďte tlačítkem OK.

Jaké nádobí lze použít v mikrovlnné troubě?

Používejte pouze vhodné nádoby: sklo odolné teplu, porcelán bez kovu, plast odolný do 200 °C. Vyhněte se kovu, hliníku a nádobí s kovovým dekorem.

Jak použít rychlý start mikrovln?

Podržte tlačítko Rychlý start mikrovln (6). Mikrovlnná trouba bude pracovat při 1000 W po dobu 30 sekund. Prodloužit můžete stisknutím +1 min.

Co dělat, když trouba nehřeje?

Zkontrolujte, zda je trouba zapojena, dvířka jsou řádně zavřená, hodiny jsou nastavené a pojistka není vypnutá. Pokud je aktivována dětská pojistka, deaktivujte ji v menu Možnosti.

Jak čistit troubu?

Použijte měkký hadřík navlhčený vlažnou vodou a jemný čisticí prostředek. Nikdy nepoužívejte parní čistič, abrazivní prostředky ani kovové předměty. Čistěte dutinu po každém použití.

Jak aktivovat dětskou pojistku?

Přejděte do Menu > Možnosti > Dětská pojistka a aktivujte ji. Pro odemknutí budete muset zadat abecední kód.

Jaké režimy vaření jsou k dispozici?

Režimy jsou: Mikrovlny (100-1000 W), Gril (nízký/vysoký), Gril + mikrovlny, Rozmrazování (100-200 W), Rozpouštění (100-400 W), Ohřívání (300-700 W), Popcorn (700-1000 W) a Tekutiny (800-1000 W).

Jak uložit oblíbený program?

Vyberte režim vaření a požadovaná nastavení, poté stiskněte Moje programy a zvolte Uložit aktuální nastavení. Můžete uložit až 3 programy.

Co dělat v případě chybového kódu F240 nebo F439?

Tyto kódy indikují problém s dotykovými senzory. Pečlivě očistěte povrch displeje měkkým hadříkem. Pokud problém přetrvává, kontaktujte poprodejní servis.

NÁVOD K OBSLUZE EVM8E08V ELECTROLUX

CS Návod k použití 33

EN User Manual 62

ET Kasutusjuhend 90

SK Návod na používanie 390

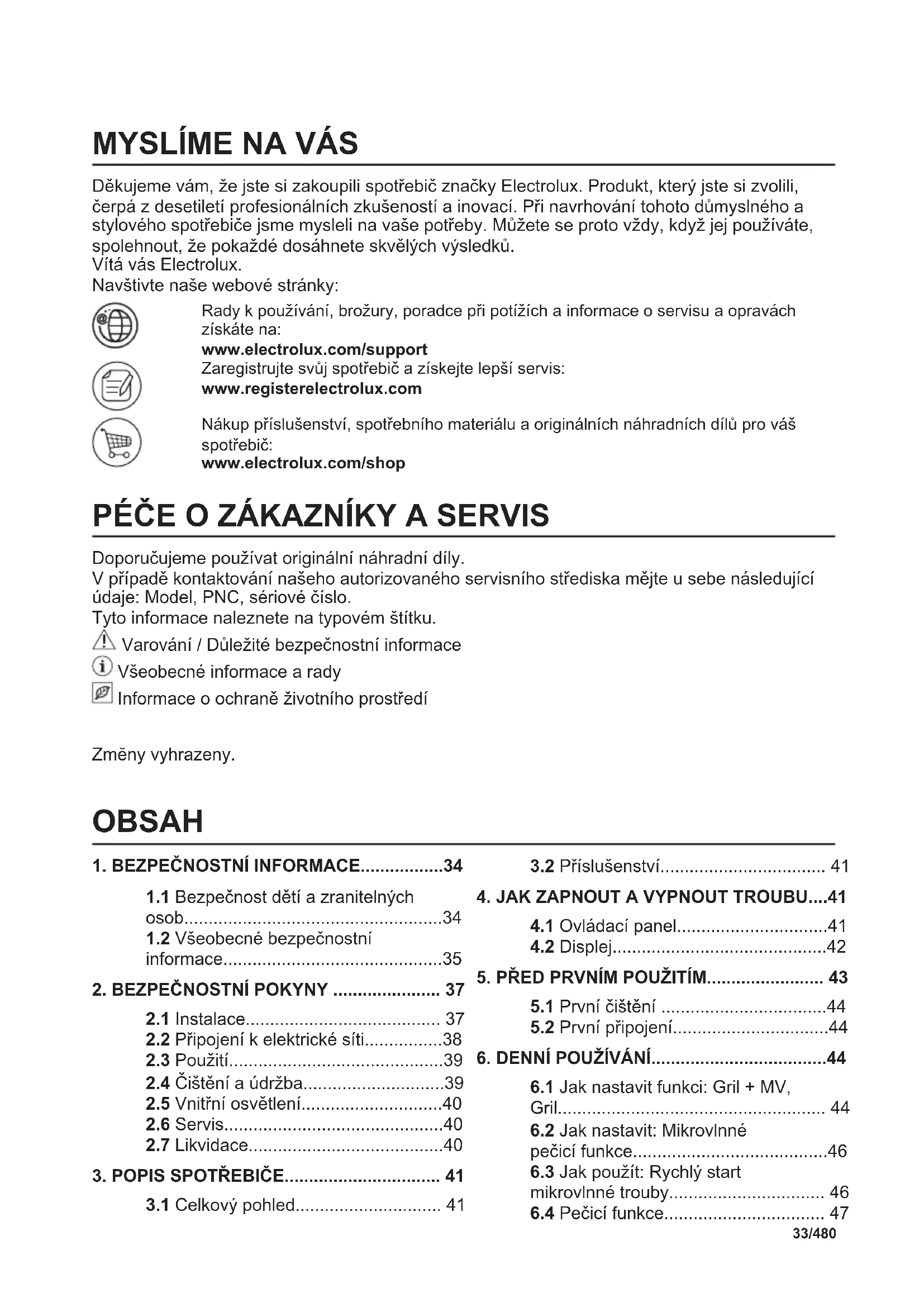

Děkujeme vám, že jste si zakoupili spotřebič značky Electrolux. Produkt, který jste si zvolili, čerpá z desetiletí profesionálních zkušeností a inovací. Při navrhování tohoto důmyslného a stylového spotřebiče jsme mysleli na vaše potřeby. Můžete se proto vždy, když jej používáte, spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá vás Electrolux.

Navštivte naše webové stránky:

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

www.electrolux.com/support

Zaregistrujte svůj spotřebič a získejte lepší servis:

www.registerelectrolux.com

Nákup příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

V případě kontaktování našeho autorizovaného servisního střediska mějte u sebe následující údaje: Model, PNC, sériové číslo.

Tyto informace naleznete na typovém štítku.

⚠️ Varování / Důležité bezpečnostní informace

i Všeobecné informace a rady

Informace o ochraně životního prostředí

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....34

1.1 Bezpečnost dětí a zranitelných osob....34

1.2 Všeobecné bezpečnostní informace....35

1. BEZPEČNOSTNÍ POKYNY ...... 37

2.1 Instalace.... 37

2.2 Připojení k elektrické síti....38

2.3 Použití....39

2.4 Čištění a údržba....39

2.5 Vnitřní osvětlení....40

2.6 Servis....40

2.7 Likvidace....40

1. POPIS SPOTŘEBIČE...... 41

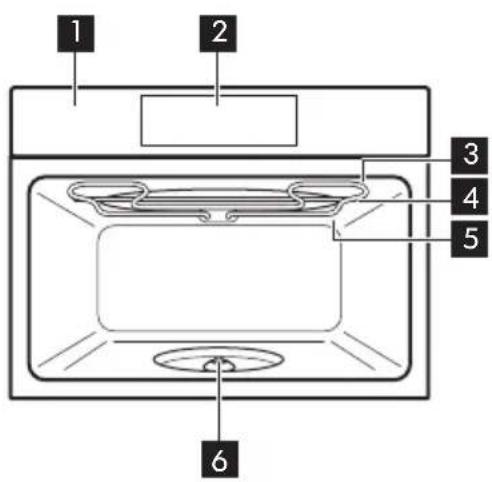

3.1 Celkový pohled.... 41

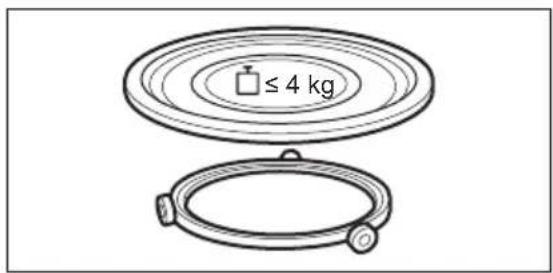

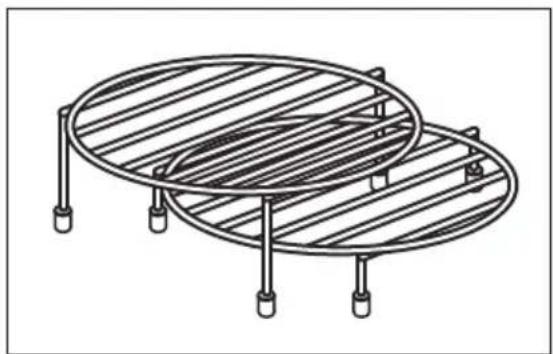

3.2 Příslušenství...... 41

1. JAK ZAPNOUT A VYPNOUT TROUBU....41

4.1 Ovládací panel....41

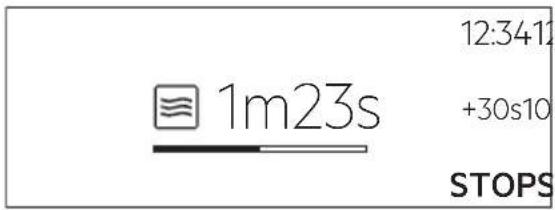

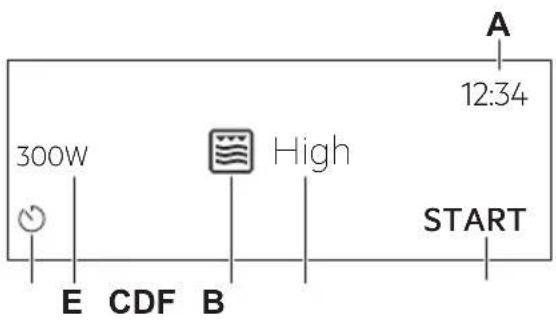

4.2 Displej....42

1. PŘED PRVNÍM POUŽITÍM.... 43

5.1 První čištění .....44

5.2 První připojení......44

1. DENNÍ POUŽÍVÁNÍ......44

6.1 Jak nastavit funkci: Gril + MV, Gril.... 44

6.2 Jak nastavit: Mikrovlnné pečicí funkce....46

6.3 Jak použít: Rychlý start mikrovlnné trouby.... 46

6.4 Pečicí funkce.... 47

7. FUNKCE HODIN......48

7.1 Popis funkcí hodin.... 48
7.2 Jak nastavit: Funkce hodin...... 48

8. POUŽITÍ: PŘÍSLUŠENSTVÍ......49

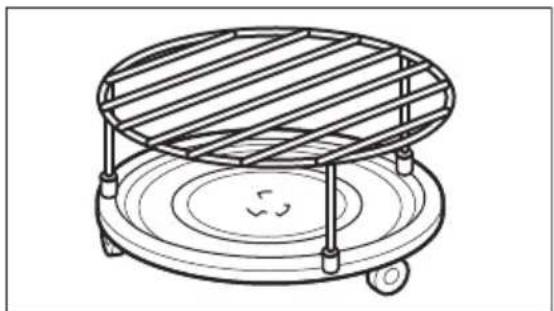

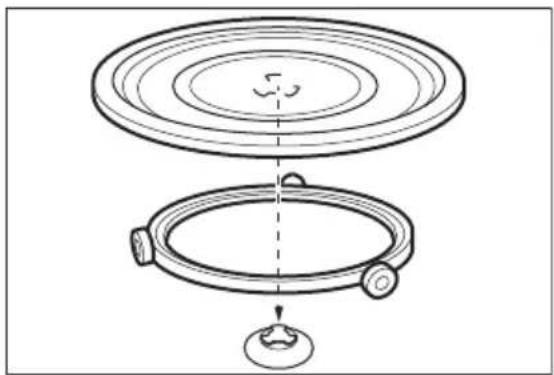

8.1 Vkládání příslušenství......49

9. DOPLŇKOVÉ FUNKCE....50

9.1 Jak uložit: Oblíbené.... 50
9.2 Blokování tlačítek....50
9.3 Chladicí ventilátor.... 51

10. TIPY A RADY....51

10.1 Doporučení k pečení......51
10.2 Doporučení k mikrovlnné troubě ....51
10.3 Nádobí a materiály vhodné do mikrovlnné trouby 52
10.4 Doporučená nastavení výkonu pro různé druhy pokrmů....53
10.5 Tabulky vaření pro zkušebny.....54

11. ČIŠTĚNÍ A ÚDRŽBA....55

11.1 Poznámky k čištění......55

12. ODSTRAŇOVÁNÍ ZÁVAD......56

12.1 Co dělat, když.... 56
12.2 Jak spravovat: Chybové kódy.....57
12.3 Servisní údaje....57

13. ENERGETICKÁ ÚČINNOST......58

13.1 Úspora energie.... 58

14. STRUKTURA NABÍDKY....58

14.1 Nabídka.... 58
14.2 Dílčí nabídka pro: Funkce......58
14.3 Dílčí nabídka pro: Nastavení..... 59
14.4 Podnabídka pro: Obsluha......59

15. JE TO SNADNÉ!......59

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ......61

1. ▲BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a zranitelných osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.
• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.
• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.
- Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.
• Tento spotřebič je určen k použití v běžné nespolečné domácnosti ve vnitřních prostorách.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.
• Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.
• Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.
• Před prováděním jakékoli údržby vždy spotřebič odpojte od napájení.

• Je-li napájecí kabel poškozený, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoby s podobnou příslušnou kvalifikací. Jinak by mohlo dojít k úrazu elektrickým proudem.
  • VAROVÁNÍ: Před výměnou žárovky se ujistěte, že je spotřebič vypnutý, abyste zabránili možnému úrazu elektrickým proudem.
  • VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků.

• Při vkládání nebo vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.

• Používejte pouze otočný talíř a nosič talíře určený pro tento spotřebič.
• Je-li spotřebič prázdný, nezapínejte funkci mikrovlnné trouby. Kovové součásti uvnitř trouby mohou způsobit elektrický oblouk.
  • Pro přípravu pokrmů a nápojů v mikrovlnné troubě nesmí být použity kovové nádoby. Tento požadavek neplatí, pokud výrobce stanoví velikost a tvar kovových nádob, které jsou vhodné pro přípravu v mikrovlnné troubě.
  • VAROVÁNÍ: Jsou-li poškozena dvířka nebo těsnění dvířek, nesmí se spotřebič používat, dokud jej neopraví kvalifikovaná osoba.
  • VAROVÁNÍ: Opravy či údržbu, které zahrnují sejmutí krytu chránícího před vystavením mikrovlnné energii, může provádět pouze kvalifikovaná osoba.
  • VAROVÁNÍ: Tekutiny a další potraviny neohřívejte v uzavřených nádobách. Mohly by vybuchnout.
• Používejte pouze nádobí vhodné k použití v mikrovlnných troubách.
• Při ohřívání potravin v plastových či papírových nádobách sledujte spotřebič z důvodu jejich možného vznícení.
• Spotřebič je určen k ohřívání potravin a nápojů. Sušení potravin nebo oděvů a ohřívání zahřivacích podložek, pantoflů, houbiček, vlhkých hadrů a podobných předmětů může vést k poranění, vznícení nebo požáru.
• Uvolňuje-li se ze spotřebiče kouř, vypněte jej nebo vypojte ze zásuvky a dvířka nechte zavřená, aby se případné plameny udusily.

• Ohřívání nápojů v mikrovlnné troubě může mít za následek zpožděný eruptivní var. Při manipulaci s nádobou je třeba dbát opatrnosti.

• Obsah kojeneckých lahví a skleniček s dětskou výživou by měl být před konzumací zamíchán nebo protřepán a ověřena jeho teplota, aby nedošlo k popálení.
  • Vajíčka ve skořápce a celá vajíčka vařená natvrdo by se neměla ve spotřebiči ohřívat, protože mohou explodovat, a to i po dokončení mikrovlnného ohřevu.

• Spotřebič je nutné pravidelně čistit a odstraňovat jakékoliv zbytky potravin.
  • K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
  • K čištění skleněných dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky. Mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.
• Nebudete-li udržovat spotřebič čistý, může to vést k poškození povrchu, které by mohlo nepříznivě ovlivnit životnost spotřebiče a vést k nebezpečným situacím.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Netahejte spotřebič za držadlo.
• Spotřebič nainstalujte na bezpečném a vhodném místě, které splňuje požadavky na instalaci.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Pred instalací spotřebiče ověřte, zda se dvířka trouby otevírají bez omezení.
• Spotřebič je vybaven elektrickým chladicím systémem. Musí být zapojen do elektrické sítě.
• Vestavná jednotka musí splňovat požadavky na stabilitu dle normy DIN 68930.

Minimální výška skříňky (minimální výška skříňky pod pracovní deskou)	444 (460) mm
Šířka skříňky 560 mm
Hloubka skříňky 550 (550) mm
Výška přední části spotřebiče 455 mm
Výška zadní části spotřebiče 440 mm
Šířka přední části spotřebiče 595 mm
Šířka zadní části spotřebiče 559 mm
Hloubka spotřebiče 567 mm
Vestavná hloubka spotřebiče 546 mm
Hloubka s otevřenými dvířky 882 mm
Minimální velikost ventilačního otvoru. Otvor umístěný na spodní zadní straně	560x20 mm
Délka napájecího síťového kabelu. Kabel se nachází v pravém rohu zadní strany	1500 mm
Montážní šrouby 3.5x25 mm

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete přívodní kabel vyměnit, musí výměnu provést námi autorizované servisní středisko.
• Sít'ové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče nebo výklenku pod spotřebičem, obzvláště je-li spotřebič v provozu nebo jsou-li dvířka horká.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

• Spotřebič se dodává se sít'ovou zástrčkou a napájecím kabelem.

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Neměňte technické parametry spotřebiče.
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití spotřebič vypněte.
• Pokud je spotřebič v provozu, bud'te při otevíráni jeho dvířek opatrní. Může uniknout horký vzduch.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Na otevřená dvířka netlačte.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Dvířka spotřebiče otvírejte opatrně. Používáte-li přísady obsahující alkohol, může vzniknout směs alkoholu a vzduchu.
• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.
• Mikrovlnnou funkci nepoužívejte k předehřátí trouby.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Aby nedošlo k poškození nebo změnám barvy smaltu:
  – Nepokládejte hliníkovou fólii přímo na dno vnitřku spotřebiče.
  – Nenalévejte vodu přímo do horkého spotřebiče.
  – Po dokončení přípravy jídla nenechávejte ve spotřebiči vlhké talíře ani jídlo.
  – Při vkládání nebo vyjímání příslušenství buďte opatrní.
• Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.
• Vždy vařte se zavřenými dvířky spotřebiče.
• Je-li spotřebič instalován za nábytkovým panelem (např. dvířky), dvířka nábytku nesmí být nikdy zavřená, když je spotřebič v provozu. Za zavřeným nábytkovým panelem může docházet k nárůstu horka a vlhka, což může následně poškodit spotřebič, pouzdro nebo podlahu. Nezavírejte nábytkový panel, dokud spotřebič po použití zcela nevychladne.

2.4 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte sít'ovou zástrčku ze zásuvky.
• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.

• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.

• Při snímání dvířek spotřebiče bud’te opatrní. Dvířka jsou těžká!

• Dbejte na to, aby vnitřek spotřebiče, otočný talíř a dvířka byly po každém použití vytřeny dosucha. Pára, která se tvoří během provozu spotřebiče, se sráží na stěnách vnitřku spotřebiče a může způsobovat korozi.
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Zbytky tuků či jídel ve spotřebiči mohou při chodu mikrovlnné funkce způsobit požár a elektrický oblouk.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Použijete-li sprej do trouby, řídte se bezpečnostními pokyny uvedenými na jeho balení.

2.5 Vnitřní osvětlení

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem!

• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’ už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.
• Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti G.
• Používejte pouze žárovky se stejnými vlastnostmi .

2.6 Servis

• Je-li nutná oprava spotřebiče, obrat’te se na autorizované servisní středisko.
• Používejte pouze originální náhradní díly.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.
• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

3. POPIS SPOTŘEBIČE

3.1 Celkový pohled

1 2 3 4 5 6

Ovládací panel
Displej
Topné těleso
Generátor mikrovln
Osvětlení
Hřídel otočného stolu

3.2 Příslušenství

Souprava otočného talíře K přípravě potravin.

Sada grilovacího roštu Ke grilování.

≤ 4 kg

1	Zapnout / Vypnout Stisknutím a podržením zapnete a vypnete troubu.
2	Nabídka Zobrazí funkce trouby.
3	Oblíbené Zobrazí oblíbená nastavení.
4	Displej Zobrazí aktuální nastavení trouby.
5	Spínač osvětlení Slouží k zapnutí a vypnutí osvětlení.
6	Rychlý start mi-krovlnné troubySlouží k zapnutí mikrovlnné funkce (1 000 W a 30 sekund).

Mačkejte tlačítko Posuňte		; Stiskněte a podržte
Dotkněte se povrchu koneč-kem prstu.	Posuňte konečkem prstu po povrchu.	Dotkněte se povrchu na tři se-kundy.

4.2 Displej

Po zapnutí se na displeji zobrazí hlavní obrazovka s funkcí a výchozí intenzitou grilu.

A. Denní čas
B. ZAPNOUT/VYPNOUT
C. Intenzita grilu
D. Pečicí funkce
E. Mikrovlnný výkon
F. Casovač

	Pokud troubu nepoužijete během 2 minut, displej se přepne do pohotovostního režimu.
	Při pečení se na displeji zobrazí nastavené a další dostupné funkce.

Ukazatele na displeji
Základní ukazatele – slouží k navigaci na displeji.
OKK potvrzení volby/nastavení.	< K návratu o jednu úroveň v nabídce.	K vrácení po-sledního úko-nu.	K zapnutí a vypnutí funkcí.
Ukazatele funkce Zvukový signál – když skončí nastavený čas přípravy pokrmu, zazní zvukový signál.
Funkce je zapnutá.	STOP Funkce je zapnutá.Pečení se automaticky vypne.		Zvukový signál je vypnutý.
Ukazatele časovače
Pro nastavení funkce: Odložený start.		Ke zrušení nastavení.

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 První čištění

Krok 1 Krok 2 Krok 3
Vyjměte z trouby všechno příslušenství.	Troubu a příslušenství otřete měkkým hadříkem, teplou vo-dou a šetrným mycím pro-středkem.	Vložte příslušenství do trouby.

5.2 První připojení

Po prvním připojení se na displeji zobrazí uvítací zpráva.

Musíte nastavit: Jazyk, Displej jas, Tóny tlačítek, Hlasitost zv. signalizace, Denní čas.

6. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Jak nastavit funkci: Gril + MV, Gril

Trouba může vydávat zvuky, když používáte funkci: Gril + MV. To je u této funkce běžné.

Nastavení funkce: Gril + MV
Krok 1 Vložte spodní grilovací rošt.
Krok 2 Zapněte troubu. Na displeji se zobrazí výchozí pečicí funkce.
Krok 3 Stisknutím symbolu pečicí funkce přejděte do dílčí nabídky.
Krok 4 Zvolte funkci: ☑Stiskněte: . OK
Krok 5 Zvolte úroveň intenzity grilu.
Funkce Stupeň intenzity grilu
Lo Nízký
Hi Vysoký
Krok 6	Stiskněte: OK
Krok 7	Stiskněte: START
STOP – stisknutím vypnete troubu.
Krok 8 troubu vypněte.

Mikrovlnný výkon je omezen na 500 W, když použijete funkci: Gril + MV.

Nastavení funkce: Gril
Krok 1 Vložte vysoký grilovací rošt.
Krok 2 Zapněte troubu. Na displeji se zobrazí výchozí pečicí funkce.
Krok 3 Stisknutím symbolu pečicí funkce přejděte do dílčí nabídky.
Krok 4	Zvolte funkci: Stiskněte: . OK
Krok 5 Zvolte úroveň intenzity grilu.
Funkce Stupeň intenzity grilu
Lo Nízký
Hi Vysoký
Krok 6	Stiskněte: OK
Krok 7	Stiskněte: START
K vypnutí funkce stiskněte STOP
Krok 8 troubu vypněte.

6.2 Jak nastavit: Mikrovlnné pečicí funkce

Krok 1 Zapněte troubu.
Krok 2 Stisknutím symbolu pečicí funkce přejděte do dílčí nabídky.
Krok 3	Zvolte pečicí funkci mikrovlnné trouby a stiskněte: OK Na displeji se zobrazí: mikrovlnný výkon.
Krok 4	Nastavte: mikrovlnný výkon. Stiskněte: OK
Krok 5	Stiskněte: $START
K vypnutí funkce stiskněte STOP
Krok 6 troubu vypněte.

Maximální délka mikrovlnných funkcí závisí na nastaveném mikrovlnném výkonu:

MIKROVLNNÝ VÝKON MAXIMÁLNÍ ČAS
100–600 W 59 minut
Více než 600 W 7 minut

Otevřením dvířek se funkce vypne. Funkci opět spustíte stisknutím \$START

Využijte zkratku!

6.3 Jak použít: Rychlý start mikrovlnné trouby

Krok 1	Stiskněte a podržte: ⚠ Mikrovlnná trouba poběží po dobu 30 sekund.
Krok 2 K	prodloužení doby přípravy:
	Stisknutím hodnoty běžícího času přejdete na nastavení času. Nastavte do-bu přípravy.	Stiskněte +30 s.

Mikrovlny lze kdykoliv zapnout pomocí Rychlý start mikrovlnné trouby.

6.4 Pečicí funkce

STANDARDNÍ

Pečicí funkce Použití
Gril	Ke grilování tenkých kusů potravin a opékání chleba.
Gril + MV	K pečení pokrmů s kratší dobou přípravy a současnému opékání. Můžete nastavit 2 úrovně intenzity grilu: nízkou a vysokou.
Mikrovlnná trouba	Ohřev, vaření, rozsah výkonu: 100–1000 W

MIKROVLNNÁ TROUBA

Pečicí funkce Použití
Rozmrazování	Rozmrazování masa, ryb, dortů, rozsah výkonu: 100–200 W
Rozmrazování	Rozpouštění čokolády a másla, rozsah výkonu: 100–400 W
Ohřívání	Ohřev hotových pokrmů a choulostivých potravin, rozsah výkonu: 300–700 W
Popcorn	Příprava popcornu, rozsahu výkonu: 700–1000 W
Tekutina	Ohřev nápojů a polévek, rozsah výkonu: 800–1000 W

7. FUNKCE HODIN

7.1 Popis funkcí hodin

Funkce hodiny Použití
Čas pečení K nastavení délky přípravy jídla. Maximum je 23 h 59 min.
Ukončit akci K nastavení toho, co se stane po dokončení počítání časovače.
Prodloužení doby peče-ní	K prodloužení doby přípravy.
Připomínka K nastavení odpočítávání času. Maximum je 23 h 59 minut. Tato funk-ce nemá žádný vliv na provoz trouby.
Časovač Kontroluje, jak dlouho je tato funkce v provozu. Časovač – můžete jej zapnout a vypnout.

7.2 Jak nastavit: Funkce hodin

Jak nastavit hodiny
Krok 1 Stiskněte: Denní čas.
Krok 2	Nastavte čas. Stiskněte: OK

Jak nastavit dobu přípravy
Krok 1 Zvolte pečicí funkci.
Krok 2	Stiskněte: ⏻
Krok 3	Nastavte čas. Stiskněte: OK
Jak zvolit funkci ukončení
Krok 1 Zvolte pečicí funkci.
Krok 2	Stiskněte: [IMAGE]
Krok 3 Nastavte dobu přípravy.
Krok 4	Stiskněte: • • •
Krok 5 Stiskněte: Ukončit akci.
Krok 6 Zvolte upřednostňované: Ukončit akci.
Krok 7	Stiskněte: OK Opakujte, dokud se na displeji nezobrazí hlavní obrazovka.

Jak prodloužit dobu přípravy

Když zbývá 10 % doby přípravy a jídlo se nezdá být hotové, můžete prodloužit dobu přípravy. Ta-ké můžete změnit pečicí funkci.

Stisknutím +1min prodloužíte dobu přípravy.

Jak změnit nastavení časovače
Krok 1	Stiskněte: 🌐
Krok 2 Nastavte hodnotu časovače.
Krok 3	Stiskněte: OK
Nastavený čas lze změnit kdykoliv během přípravy jídla.

8. POUŽITÍ: PŘÍSLUŠENSTVÍ

8.1 Vkládání příslušenství

Používejte výhradně vhodné nádobí a materiály. Viz kapitola „Tipy a rady“, Nádobí a materiály vhodné k použití v mikrovlnné troubě.

Souprava otočného talíře:Vždy připravujte jídlo na soupravě otočného talíře.Vodicí lištu válečků nasadťe kolem hřídele otočného talíře. Skleněný otočný talíř položte na vodicí lištu válečků.Používejte pouze soupravu otočného talíře dodávanou s troubou.
Sada grilovacího roštu:Vložte grilovací rošt na soupravu otočného talíře silikonovými krytkami dolů.

9. DOPLŇKOVÉ FUNKCE

9.1 Jak uložit: Oblíbené

Můžete ukládat svá oblíbená nastavení, jako např. pečicí funkci, dobu pečení nebo čisticí funkci. Můžete uložit tři oblíbená nastavení.

Krok 1 Zapněte troubu.
Krok 2 Zvolte upřednostňované nastavení.
Krok 3	Stiskněte: ☐Zvolte: Oblíbené.
Krok 4 Vyberte: Uložit aktuální nastavení.
Krok 5	Stisknutím + přidáte nastavení do seznamu: Oblíbené. Stiskněte tlačítko OK
☒ - stisknutím resetujete nastavení.☒ - stisknutím zrušíte nastavení.

9.2 Blokování tlačítek

Tato funkce brání náhodné změně pečicí funkce.

Krok 1 Zapněte troubu.
Krok 2 Nastavte pečicí funkci.
Krok 3	Současným stisknutím a zapněte funkci.
K vypnutí funkce zopakujte krok 3.

9.3 Chladicí ventilátor

Když je trouba v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch trouby chladný. Jestliže troubu vypnete, bude chladicí ventilátor pokračovat v chlazení až do úplného ochlazení trouby.

10. TIPY A RADY

10.1 Doporučení k pečení

i

Teploty a časy přípravy v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad. Vaše trouba může péct jinak, než jak jste byli zvyklí u staré trouby. Níže uvedené rady představují doporučené pečicí funkce a nastavení délky přípravy pro specifické druhy pokrmů. Jestliže nemůžete najít nastavení pro konkrétní recept, snažte se vybrat podobný. Více doporučení ohledně vaření naleznete v tabulkách vaření na naší webové stránce. Tipy pro vaření naleznete pomocí výrobního čísla PNC, které je uvedeno na typovém štítku na předním rámu vnitřku trouby.

10.2 Doporučení k mikrovlnné troubě

i Pojd'me vařit!

Pokrm neumíst'ujte přímo na otočný talíř. Vždy používejte nádobí vhodné pro mikrovlnnou troubu.

Varnou nádobu postavte do středu otočného talíře.

Přijde-li otočný talíř do kontaktu s příliš horkými nebo příliš studenými předměty, může prasknout.

V polovině doby rozmrazování a pečení jídlo otočte nebo zamíchejte.

Tekuté pokrmy čas od času zamíchejte.

Před servírováním jídlo zamíchejte.

Jídlo při pečení i opakovaném ohřevu zakrývejte.

Vložíte-li do lahve nebo sklenice lžíci, teplo se při ohřevu nápojů lépe rozvede.

Jídlo vložte do trouby bez obalu. Balená hotová jídla lze do trouby vložit pouze tehdy, pokud lze obal bezpečně použít v mikrovlnné troubě (zkontrolujte údaje na obalu).

Příprava pokrmů v mikrovlnné troubě

Jídlo připravujte zakryté. Chcete-li uchovat kůrčičku, připravujte pokrm nezakrytý.

Nepřevařte potraviny nastavením příliš vysokého výkonu a příliš dlouhého času. Potraviny by mohly vyschnout, spálit se nebo způsobit požár.

V troubě nepřipravujte vejce ve skořápkách a šneky, protože mohou prasknout. Před opětovným ohřevem smaženého vejce propíchněte žloutek.

Potraviny se slupkou před vařením několikrát propíchněte.

Zeleninu rozřízněte na podobně velké kusy.

Po vypnutí trouby jídlo vyjměte a nechte ho několik minut odstát, aby se teplo rovnoměrně rozvedlo.

Rozmrazování v mikrovlnné troubě

Rozbalené zmražené potraviny umístěte na malý obrácený talíř pod který vložíte nádobku nebo na rozmrazovací rošt či plastové síto, aby při rozmrazování mohla odtékat tekutina.

Rozmrazené kousky následně odeberte.

Chcete-li ovoce a zeleninu vařit, aniž byste je rozmrazili, můžete použít vyšší mikrovlnný výkon.

10.3 Nádobí a materiály vhodné do mikrovlnné trouby

V mikrovlnné troubě používejte výhradně vhodné nádobí a materiály. Řid'te se údaji v tabulce níže.

Před použitím ověřte technické údaje nádobí/materiálu.

Nádobí/materiál
Žáruvzdorné sklo a porcelán bez kovových dílů	√	√	√	√
Nežáruvzdorné sklo a porcelán bez stříbrných, zlatých, platinových nebo jiných kovo-vých dekorací	√	XXX
Sklo a sklokeramika z ohni-vzdorného a mrazuvzdorné-ho materiálu	√	√	√	√
Keramika a kamenina bez skleněných nebo kovových částí a bez glazury s obsa-hem kovu	√	√	X	X
Keramika, porcelán a kamenina s neglazovaným dnem nebo s malými dírkami, např. na rukojetích	XXXX
Plast, žáruvzdorný do 200 °C X	X √	√
Karton, papír X X X	√
Potravinová fólie X X X	√
Fólie na pečení s uzávěrem vhodným pro mikrovlnnou troubu	√	√	X	X
Pečicí nádoby vyrobené z ko-vu, např. smalt, litina	X X X		√
Formy na pečení, černě lako-vané nebo se silikonovou vr-stvou	X X X		√
Nádoby do mikrovlnné trou-by, například pražicí pánvička	X X X	√
Sada grilovacího roštu X X			√	√

10.4 Doporučená nastavení výkonu pro různé druhy pokrmů

Údaje v tabulce jsou pouze orientační.

800–1000 W
Osmažení na začátku přípravy jídla Ohřev tekutin

500–700 W
Příprava zeleni-ny	Vaření pokrmůz vajec	Pomalu dušenépokrmy	Ohřívání jídel na jeden talíř	Rozmrazování a ohřívání mražených jídel
300–400 W
Rozpouštění sýrů, čokolády, má-sla	Dušení rýže	Ohřívání dětské výživy	Vaření/ohřívání choulostivých po-travin	Další vaření

100–200 W
Rozmrazování chleba	Rozmrazování ovoce a koláčů	Rozmrazování sýrů, smetany, másla	Rozmrazování masa, ryb

10.5 Tabulky vaření pro zkušebny

Informace pro zkušebny

Testy podle normy IEC 60705.

MIKROVLNNÁFUNKCE	(W)	(kg)		(min.)
Piškotový koláč 600	0.475 Souprava		otočnéhotalíře	5 - 7 -
Sekaná 500 0.9 Souprava			otočnéhotalíře	18 - 20 -
Vaječný krém 500 1	Souprava		otočnéhotalíře	15 - 17 -
Rozmrazování masa	200 0.5 Souprava		otočnéhotalíře	8 - 9 -

Použijte funkci: Mikrovlnný gril.Použijte spodní grilovací rošt.
KOMBINOVANÁ MI-KROVLNNÁ FUNKCE	(W) Stupeň intenzi-ty grilu		(min.)
Zapečené brambory, 1,1 kg	300 nízký 30 - 35 -
Kuře, 1,1 kg 300 vysoký 30	- 35 Vložte maso do			kulaté skleněné nádoby.

11. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

11.1 Poznámky k čištění

Čisticí pro- středky

Přední stranu trouby otřete měkkým hadříkem namočeným v roztoku teplé vody a šetrného mycího prostředku.

Kovové plochy očistěte pomocí čisticího roztoku.

Skvrny vyčistěte pomocí šetrného čisticího prostředku.

Každodenní použití

Vnitřek trouby očistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár.

Strop vnitřku trouby důkladně očistěte od zbytků jídla a mastnoty.

Neuchovávejte potraviny v troubě déle než 20 minut. Osušte vnitřek měkkým hadrem po každém použití.

Příslušenství

Vyčistěte všechno příslušenství po každém použití a nechte jej vysušit. Před čištěním vyčkejte, dokud otočný talíř nevychladne. Mohlo by dojít k prasknutí otočného talíře. Použijte měkký hadr a vlažnou vodu s šetrným mycím prostředkem. Nečistěte příslušenství v myčce nádobí

Nepřilnavé příslušenství nečistěte pomocí abrazivních čisticích prostředků nebo ostrých předmětů.

12. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

12.1 Co dělat, když...

Trouba se nezapne nebo se neohřívá

Možná příčina

Řešení

Dvířka nejsou správně zavřená. Zcela zavřete dvířka.

Je spálená pojistka. Zkontrolujte, zda není příčinou

Zkontrolujte, zda je trouba správně zapojena do elektrické sítě.

„Funkce hodin“ v části Jak nastavit: Funkce hodin.

závady pojistka.

Viz kapitola „Nabídka“, podnabídka pro: Funkce.

Součásti
Popis Řešení
Spálená žárovka. Vyměňte žárovku. Podrobnosti	naleznete v kapitole „Čištění a údržba“ v části Jak vyměnit: Osvětlení.
Otočný talíř je hlučný. Pod soupravou otočného talíře jsou zbytky jídla.

12.2 Jak spravovat: Chybové kódy

Když dojde k chybě software, na displeji se zobrazí chybová zpráva.

V této části naleznete seznam problémů, které můžete zvládnout sami.

Kód a popis Řešení
F240, F439 - dotyková tlačítka na displeji ne-fungují správně.	Vyčistěte povrch displeje. Ujistěte se, že na do-tykových políčcích nejsou nečistoty.
F908 - systém trouby se nemohl připojit k ovlá-dacímu panelu.	Troubu vypněte a zapněte.

12.3 Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se na svého prodejce nebo autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází na předním rámu vnitřku trouby. Nesundávejte typový štítek z vnitřní části trouby.

Doporučujeme vám zapsat si údaje sem:
Model (Mod.)
Výrobní číslo (PNC)
Sériové číslo (S.N.)

13. ENERGETICKÁ ÚČINNOST

13.1 Úspora energie

Při provozu spotřebiče se přesvědčte, že jsou dvířka trouby zavřená. Během pečení neotvírejte dvířka trouby příliš často. Těsnění dvířek udržujte čisté a kontrolujte, zda je na svém místě rádně uchyceno.

Je-li to možné, troubu před pečením nepředehřívejte.

Připravujete-li několik jídel najednou, snažte se, aby prodlevy při pečení byly co nejkratší.

Pečení s vypnutým osvětlením

Při pečení vypněte osvětlení. Zapněte ho pouze tehdy, když ho skutečně potřebujete.

14. STRUKTURA NABÍDKY

14.1 Nabídka

Stisknutím otevřete Nabídka.

Položka nabídky Použití
Oblíbené Zobrazí oblíbená nastavení.
Funkce K nastavení konfigurace trouby.
Nastavení Nastavení K	nastavení konfigurace trouby.
	Obsluha Zobrazuje verzi software	a konfigura-ci.

14.2 Dílčí nabídka pro: Funkce

Dílčí nabídka Použití
Osvětlení Slouží k zapnutí a vypnutí	osvětlení.
Dětská bezp. pojistka Brání náhodnému	zapnutí trouby. Když je tato funkce zapnutá, na displeji se po zapnutí trouby zobrazí text „Dětská bezp. pojistka“. Abyste mohli troubu používat, zvolte písmena kódu v abecedním pořadí. Přístup k časovači, dálkové-mu ovládání a osvětlení je možné provést pomocí se zapnutou dětskou bezpečnostní pojistkou.
Časové údaje Slouží k zapnutí a vypnutí hodin.
Formát digitálních hodin Slouží ke změně formátu zobrazování časových údajů.

14.3 Dílčí nabídka pro: Nastavení

Dílčí nabídka Popis
Jazyk K nastavení jazyka trouby.
Displej jas K nastavení jasu displeje.
Tóny tlačítek K zapnutí a vypnutí tónů dotykových políček. Ozvučení ne-lze vypnout u: Ⓖ
Hlasitost zv. signalizace K nastavení hlasitosti tónů tlačítek a signalizace.
Denní čas K nastavení aktuálního času a data.

14.4 Podnabídka pro: Obsluha

Podnabídka Popis
Režim demo Aktivační / deaktivační	kód: 2468
Verze software Informace o verzi softwaru.
Zrušit všechna nastavení K obnovení	továrního nastavení.

15. JE TO SNADNÉ!

Před prvním použitím musíte nastavit:
Jazyk Displej jas Tóny tlačítek		Hlasitost zv. signalizace	Denní čas

Seznamte se se základními symboly na ovládacím panelu a displeji:
1Zapnout / Vypnout	≡Nabídka Oblíbené	☆	∅Časovač	START / STOP

Zahájení používání trouby
Rychlé spuštění MV	Mikrovlnnou troubu můžete kdykoliv spustit s výchozím nastavením: 30 s / 1000 W.	Stiskněte: ◊

ohřev/pečení100–1000 W	pečení/opékáníintenzita: nízká/vyso-ká	pečení/opékání	ohřev tekutin800–1000 W
opakovaný ohřev300–700 W	rozmrazování100–200 W	rozpouštění100–400 W	příprava popcornu700–1000 W

Nastavení mikrovlnné trouby Tipy pro		mikrovlnnou troubu
Mikrovlnný výkon: Maximální čas: Jídlo při pečení i opakovaném ohřevu zakrý-vejte.
100–600 W 59 min.		V polovině doby rozmrazování a pečení jídlo otočte nebo zamíchejte.Do nádobí při ohřevu tekutin vložte lžíci.Vložte jídlo do trouby bez obalu (není-li určen pro použití v mikrovlnné troubě).
>600 W 7 min.

Zahájení vaření
Krok 1 Krok	2 Krok 3 Krok 4 Krok 5
(WAY2)– stisknutím za-pněte troubu.	....– zvolte funkci.	W– nastavte mi-krovlnný výkon.	– potvrd'te stis-knutím.	[8YAS]– stisknutímspust'te vaření.

K nastavení doby přípravy použijte rychlé funkce.

Podpora dokončení přípravy při 10 %Když zbývá jen 10 % doby přípravy, použijte možnost Podpora dokončení přípravy při 10 %, která přidá dodatečný čas.

Stisknutím +1min prodloužíte dobu přípravy.

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem Helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

6.4 Küpsetusrežiimid

TAVALINE

Navštívte našu stránku, kde nájdete:

Zaregistrujte si výrobok a využite tak ešte lepší servis:

www.registerelectrolux.com

1.2 Všeobecná bezpečnost'......392

1. BEZPEČNOSTNÉ POKYNY....394

2.1 Montáž....394

2.2 Zapojenie do elektrickej siete..... 395

2.3 Použitie....396

2.4 Starostlivost' a čistenie.... 397

2.5 Vnútorné osvetlenie....397

2.6 Servis....397

2.7 Likvidácia....397

1. POPIS VÝROBKU....398

4.1 Ovládací panel....398

4.2 Displej....399

1. PRED PRVÝM POUŽITÍM......400

1.2 Všeobecná bezpečnost'

- Pri varení musia byt' dvierka spotrebiča vždy zatvorené.

Hrozí nebezpečenstvo zásahu elektrickým prúdom.

Na displeji sa po prvom pripojení zobrazí uvítacie hlásenie.

Nastavenie funkcie: Gril
Krok č. 7	Stlačte tlačidlo: START
Funkciu vypnete stlačenímSTOP
Krok č. 8	Vypnite rúru.

Krok č. 1 Zapnite rúru.
Krok č. 2 Stlačte symbol funkcie ohrevu, aby ste vstúpili do podponuky.
Krok č. 3	Vyberte funkciu ohrevu mikrovlnami a stlačte: OK Na displeji sa zobrazí: mikrovln- ný výkon.
Krok č. 4	Nastavte mikrovlnný výkon. Stlačte tlačidlo: OK
Krok č. 5	Stlačte tlačidlo: $START
Funkciu vypnete stlačením STOP
Krok č. 6 Vypnite rúru.

Ak chcete uvarit' mrazené ovocie a zeleninu, zvolte vyšší mikrovlnný výkon a nemusíte ich vopred rozmrazovat'.

Pred použitím skontrolujte technické údaje kuchynského riadu/materiálu.

Čistiace pro- striedky

Na čistenie kovových povrchov použite čistiaci roztok.

Škvrny vyčistite s miernym čistiacim prostriedkom.

Je vypálená poistka. Skontrolujte, či je príčinou po

ruchy poistka. Ak sa problém objaví znovu, kontaktujte kvalifikovaného elektrikára.

Ak problém nedokážete odstránit' sami, kontaktujte vášho predajcu alebo autorizované servisné stredisko.

Ak je to možné, rúru pred pečením nepredhrievajte.

Pečenie s vypnutým osvetlením

Spustit' varenie
Krok č. 1 Krok	č. 2 Krok č. 3 Krok	č. 4 Krok č. 5
^[23AT] – stlačením tla-čidla zapnite rú-ru.	^ ...– zvolte funkciu.	W– nastavte mi-krovlnný výkon.	OK– nastavenie po-tvrd'te stlačením tlačidla.	START– stlačením tla-čidla spustíte va-renie.
