| Typ výrobku | Nabíječka USB nano |
| Značka | Tronic |
| Model | TPA 20 A1 |
| Rozměry | 7,9 × 3,7 × 3,1 cm |
| Hmotnost | Přibližně 60 g |
| Vstupní napájení | 100-240 V~, 0,6 A, 50/60 Hz |
| Výstupní napětí USB Type C | 5,0 V, 9,0 V nebo 12,0 V (PD) |
| Výstupní proud USB Type C | 3 A (5 V), 2,22 A (9 V), 1,67 A (12 V) |
| Maximální výstupní výkon | 20 W (USB Type C) |
| Průměrná účinnost | 81,4 % |
| Účinnost při nízké zátěži (10 %) | 75,6 % |
| Spotřeba elektřiny bez zátěže | 0,10 W |
| Třída ochrany | II (dvojitá izolace) |
| Provozní podmínky | 10 až 35 °C, 40 až 85 % RH |
| Skladovací teplota | -10 až 45 °C |
| Obsah balení | 1 nabíječka USB nano, 1 návod k použití |
| Hlavní funkce | Rychlé nabíjení kompatibilní s PD (Power Delivery), ochrana proti přetížení a zkratu |
| Údržba a čištění | Před čištěním odpojte, použijte suchý a měkký hadřík |
| Bezpečnost | Nevystavujte vodě, neotvírejte, vyhněte se zdrojům tepla, v případě bouřky odpojte |
| Záruka | 3 roky od data nákupu |
Často kladené otázky - TPA 20 A1 TRONIC
Dotazy uživatelů ohledně TPA 20 A1 TRONIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš USB nabíječka ve formátu PDF zdarma! Najděte svůj návod TPA 20 A1 - TRONIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. TPA 20 A1 značky TRONIC.
NÁVOD K OBSLUZE TPA 20 A1 TRONIC
Pokyny pro obsluhu a bezpečnostnípokyny
SK
USB NANONABIJAÇKA
Pokyny pre obsluhu a bezpećnostné poukyny
ES
bezpečnostníPokyny Strana 97
SK
bezpečnostnéPokyny Strana 113
ES

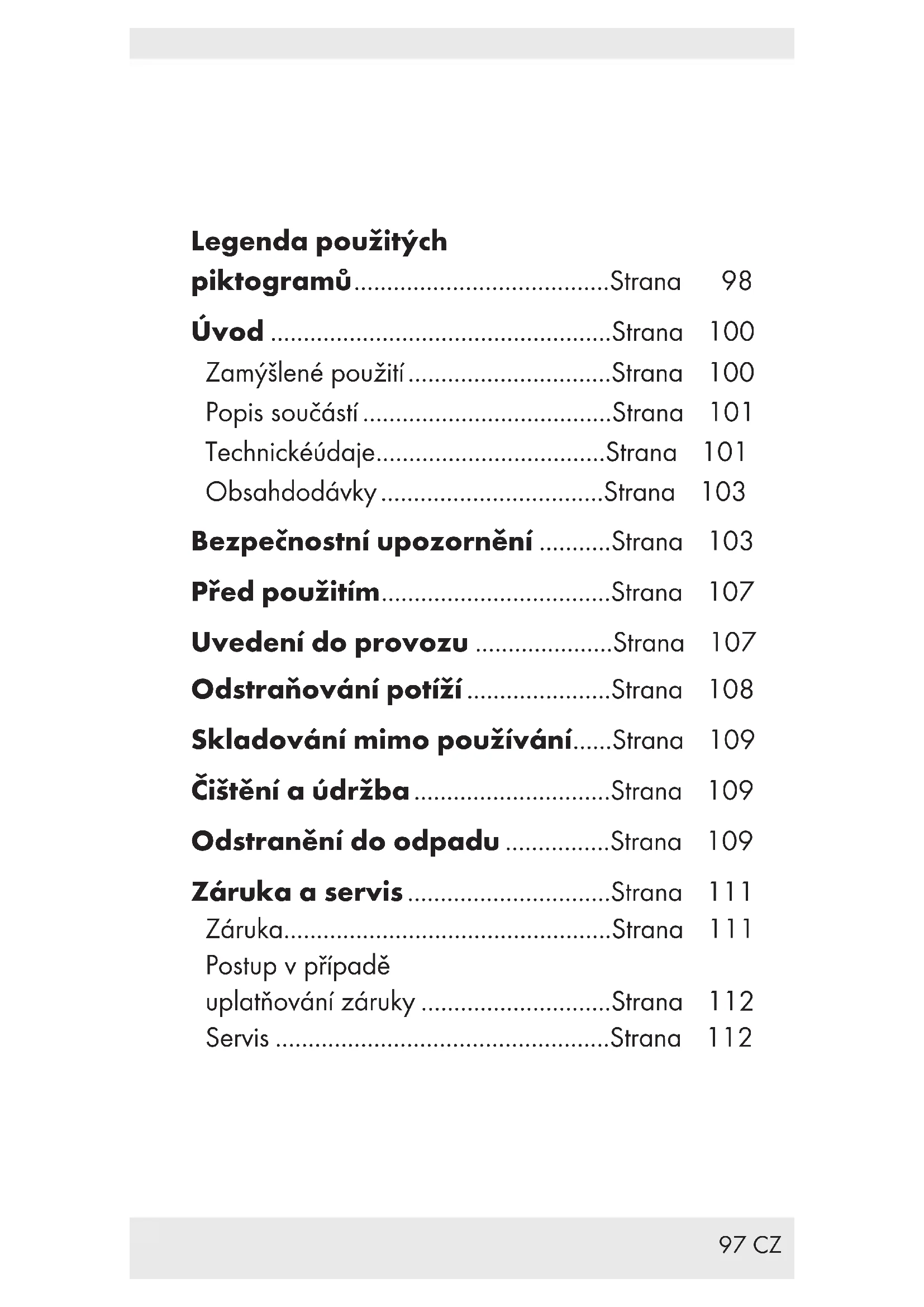

Zamyšlené použití.........Strana 100
Popis soucasti Strana 101
Technickéudaje....Strana 101
Obsahdodávky. Strana 103
Bezpečnostní upozorněné …………Strana 103
Pred pouzitim Strana 107
Uvedeni do provozu Strana 107
Odstrańovani potiží Strana 108
Skladovani mimo použivani.....Strana 109
Cisteni a udrzba Strana 109
Odstranéní do odpadu Strana 109
Zaruka a servis. Strana 111
Zaruka. Strana 111
Postup v pripadé
uplatnováni záruky Strana 112
Servis Strana 112
| Legenda použitych piktogramů | |
| Δ | NEBEZPECÍ! Tento symbol společné se slovním označením „NEBEZPECÍ“ poukazuje na okamžité ohrožéní, které -Pokud je ignorováno - mûže věst k závažnám poraněinem, Či dokonce smrti. |
| Δ | VAROVÁNÍ! Tento symbol společné se slovním označením „VAROVÁNÍ“ poukazuje na střední ohrožéní, které -Pokud je ignorováno - mûže věst k závažnám poraněinem. |
| Δ | UPOZORNÉNÍ! Tento symbol společné se slovním označením „UPOZORNÉNÍ“ poukazuje na nízké ohrožéní, které -Pokud je ignorováno - mûže věst k malému nebo střednímu poraněinem. |
| Δ | POZOR! Tento symbol se slovním označeni „POZOR" poukazuje na potenciálné nebezpeći poškození majetku - může věst k poskození majetku. |
| i | POZNÁMKA: Tento symbol společné se slovním označením „POZNÁMKA" uvádi dodatečné užitečné informace. |
| = | Stejnosměrný proud/napětí |
| ~ | Střidavý proud/napětí |
| Tento produkt používejte pouze v suchých vnitřních prostorech. | |
| Bezpečnostní trÍda II Tento vyrobek je opatřen dvojitou izolací a nevyžaduje bezpečnostní uzemnovaci prípojení. | |
| Smart Fast Charge | Technologie pro optimalizaci délyk nabíjení. |
| CE | Značka CE vyjadřuje soulad s priślušnými směrnicemi EU, které se vztahují na tento vyrobek. |
NANO NABÍJEČKA USB
Uvod
Blahopřejeme Vám ke koupi nového vyrobku. Rozhodli jste se pro kvalitné produkt. Námov d k obsluze je současti tohoto vyrobku. Obsahuje duležité pokyny pro bezpečnost, použiti a likvidaci. Před použitím vyrobku seseznamte se vsemi pokyny k obsluze a bezpečnostními pokyny. Používejte vyrobekjen popsáným způ sobem a na uvedenych mistech. Pri prědáni vyrobku třeti osobě prědejte i vsechny podklady.
Zamyslené použiti
Tato NANO NABIJEČKA USB (dalejen „produkť”) je zařizení informačnich technologii určené k napajeni a provozu USB zařizení napajenych Či provozovaných z portu USB.
Tento produkt lze používat v normální
zásuvce, ktera poskytuje napájení uvedené v
časti „Technické udaje". Tento vyrobek není
určen pro komerčné použití.
Za škody zpǒsobené použitím k nestanovenému účelu vyrobce neruci.
- Popis současti
Rozevrepe prelozenou stranku.
1 Port USB (Type C)
- Technické udaje
| Možnost Hodnota | |
| Název nebo obchodné známka výrobce, identifikacja犄ća a adresa: | OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, NěMECKO |
| Identifikator modelu: | HG08289A, HG08289B |
| Vystupné napěti a proud: | 100 - 240 V~, 0,6 A |
| Frekvence vystupného napajení: | 50/60 Hz |
| Vystupné napěti USB Type C (PD*: | 5,0 V --- nebo 9,0 V --- nebo 12,0 V --- |
Možnost Hodnota
| 3 A (pro 5,0 V = =) | |
| Výstupné proud | 2,22 A |
| USB Type C | (pro 9,0 V = =) |
| (PD*: | 1,67 A |
| (pro 12,0 V = =) | |
| Výstupné vykon: 20,0 W (USB Type C) | |
| Průměrná aktivné učinnost: | 81,4 % |
| Učinnost príni zízkém zatížení (10%): | 75,6 % |
| Přikon bez zátěže: | 0,10 W |
| Třída ochrany: | II / ☑ |
| Provozní podmínky: | 10 - 35 °C, 40 až 85 % rel. vlhkost |
| Teplota pro skladování: | 10 - 45 °C |
| Rozměry: 7,9 x 3,7 x 3,1 cm | |
Možnost Hodnota
Hmotnost: prbl. 60 g
*Power Delivery (PD) je moderní technologie, ktera umožnuje velmi rychlé nabijeni vsech zařizení, ktera jsou s touto technologii kompatibilní, včetné mobilních zařizení Apple iPhone a Samsung Android.
Certifikace GS
Obsah dodávky
Bezpečnostní upozorněné
PREDPOUZITIM SI PRECTETENTON NAVOD! UCHOVAVEJTE TENTO NAVOD NA BEZPECNEM MISTE!
Před použitím zkontrolujte, zda vyrobeneni poskozen. Poškozený vyrobek vžádném prípadě nepoužívejte.
Děti starů 8 let a osoby s omezenými
fyzickymi, smyslovymi nebo mentalni schopnostmi ci nedostatkem zkušenosti a znalosti mohou použivat unto pristroj, avsak pouze tehdy, pokud jsou pod dohledem neboPokud byly pouceny o bezpečném použivani pristroje a pokud porozuměly z toho vyplývajćimu nebezpeci. Zabrańte, aby si deti s tímto produktem hrály. Čištěné a uživatelskou udrzbu nesmi provadet deti bez dozoru.
Obalové materiały nejsou hračka.
Zasadné neponecháveje male deti bez dozoru s obalovým materiaLEM.
Deti si Často neuvedomují rizika. Vždy uchováveje obalové materiały mimo dosah detí.
Vhodné pouze pro použiti ve vnitřinich prostorech.
Nevystavujte vyrobek prímemu slunci ani vlhkosti.
VAROVÁNÍ!
Za bourky nebo pred delsimelepouzivanim odpojte produkt od elektrické zasuvky.
Při odpojovani vyrobku z elektrické zásuvky vždy uchopte vyrobek za plást.
V Žádném prípadě se nedotykejte sǐťove zástrčky mokráma rukama. V opačnémprípadě může dojit ke zkratu nebo k
úrazu elektrickým proudem.
■ Elektrická zásuvka musí byt snadno pristupná, aby bylo v pripadě nouze możné sítovou zăstrčku rychle odpojit.
Chcete-li produkt zcela odpojit od napajeni, musite odpojit sioovou zastrcku od elektrické zasuvky. Sitová zastrcka slouží jako oddelovac. Pokud je USB zdroj napajeni pripojen k elektrické zasuvce, neustále spotrebováva malé množstvi energia.
Pokud si všimnete neobvkylého hluku, koure ā podobných zvlástnich situácí, okamžite odpoje sǐovou zástrčku ze zásuvky a odpoje vsechna pripojená zarizení. Pred dalšim použitím nechte produkt zkontrolovat kvalifikovanou osobou.
VAROVÁNÍ!
Před používaním tohoto produktu zkontrolujte, zda vstupné napěti tohoto produktu odpoplá napěti ve vaši mistré siti.
Pred cistenim odpoje vyrobek z elektric zasuvky.
■ Elektrická zásuvka by se měla nacháze blízkosti zařizení a byt snadno pristupné.
Zasadne neotevirejte kryt vyrobku! Vnit soucasti nevyzadují udrzbu.
Během používání a nabíjení vyrobek nezakrávyejte. V opacném pripadě se vyrobek muže prehrívat.
POZOR! NEBEZPEČI POŠKOZENI MAJETKU
Tento produit neobsahujeŽádné soucás které by si mohl uživatel opravit vlastnimi silami.
Neumist'ujte zapaleni svicky nebo jiné zdroje otevreného ohne na produkt nebo vedle neho.
Před každým použitím zkontrolujte, zda není poškozený vyrobek ani príslušenstv. Poškozený vyrobek vžádném pripadě nepoužívejte.
Tento produkt nepoužíveje v blízkosti zdrojú teply, například radiátorů nebo jiních zařizení vyzařujićích teplo!
POZOR! Vždy se ujistěte, Že:
Na produit nepusobi zadne prime slunechni zareni ani jasné umelé svétlo.
Produkt není vystaven púsobeni střikajćnebo kapajćí vody āc agresivnich kapalin a nesmí se používat v blízkosti vody.
Předevšim se nikdy nesmí ponořit (do blízkosti produktu nebo na nej neumístúje prědměty naplné vodou, například vázy nebo sklenicky).
Produkt se nepoužívá v bezprostřední blízkosti magnetickych polí (například reproduktorů).
Do produktu nejsou vloženyŽadné cizi prédměty.
Produkt není vystaven větším teplotním rozdílům, které by mohly způsobit vznik kondenzace a následné zkrat. Pokud byl produkt vystaven extrémnim rozdílům teplot, préd jeho zapnutím vyčkeje, dokud nedosáhne teploty prostředí (asi 2 hodiny).
Produkt není vystaven nadměrným otrésüm a vibracím.
Před použitím
Odstraţe veškeré obalové materiały (včetné fólii).
Zkontrolujte, ze je obsah baleni uplny o neposkozeny!
Vyrobek umistete na rovny a plochy povrch.
Uvedeni do provozu
POZOR! NEBEZPEČI POSKOZENI MAJETKU Príkon pripojeného zařizení nesmí prekročit 20 W.
Zasunte vyrobek do radne nainstalovane zasuvky.
Konektor USB spotbrebiče, který chcete nabíjet tímtó vyrobkem, prípoje k vystupnímu portu USB [1] (Type C).
- Po dokončeni nabijeni odpoje konektor USB zařizení od zásuvky USB.
Odpojte adaptor od zasuvky.
Odstrańovani potiží
Co mam delat,Pokud se externi zařizení nenabiji?
Zkontrolujte pripojeni USB kabelu (neni soucasti baleni) mezi externim zarizenim aproduktem.
Ujistete se, ze napajeci zasuvka externih zairzeni radne funguje.
Co mam delat,Pokud se zařizeni nabiji velmi pomalu?
Zkontrolujte, zda je vase zařizení vybaveno Quick Charge.
• Skladováni mimo používani
Tento produit skladujte vSuchem prostredi, ktere je chraneno pred prachema primym slunecnim zaretenim.
Cisteni a udrzba
Pred cistenim odpoje produkt ze zasuv a odstrahte vsechny zastrky!
Aby se zabránilo poskození produktu a nezbytným opravám, zabrante, aby produkt během Čištěné navlhl.
K Čišění produktu používejte pouze Čis a suchý hadřík a zásadné nepoužívejte korozivné kapaliny/abrazivné Čisticí prostředky. K odstraněné tuhé špíny použijte mirné navlhčený hadřík a jemné Čisticí prostředek.
Odstraněni do odpadu
Balení:
Obal se skláda z ekologickych materiału, které mżete zlikvidovat prostřednictvim mistrich sberen recyklovatelnych materiału.
Pri trideni opadu se ridte podle označeni obalovych materialu zkratkami (a) a cisly (b), s následujícím význámem: 1-7: umělé hmoty / 20-22: papir a lepenka / 80-98: složné látky.
Vyrobek:
Informujte se o moznostech likvidace vysloužilého vyrobku u správy Vasi obce nebo města.
Vedle uvedeny symbol preskrtnute odpadni nadoby na koleckach znači,Že pro vyrobek platí směrnice 2012/19/EU. Tato směrnice stanovuje,Že se prístroi nesmi odstražovat do normánlné homácího odpadu, ale do zvlástních, specialné založených sberen, sběeren zužitkovatelnéch materialů nebo specialné provozů.
Toto odstraněni do odpadu je pro Vás bezplatné.
Chranteživotniprostredia odstrańute do odpadu odborne.
Vyrobek je recyklovatelny, podlehá rozsiirené zodpovednosti vyrobce a likviduje se odděleně.
Záruka a servis
Záruka
Vyrobek byl vyroben s nejvyší pečlivostí podle prísnych kvalitativnich směrnica prěd odesláním prosel vystupné kontrolou. V pripadě závad mate možnost uplatné zákonních práv vůči prodejci. Vase práva ze zákona nejsou omezena naší níze uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záručné lhúta začiná od data zakoupení. Uschovejte si dobre originalPokladné stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materialu nebo výrobní vada, výrobek Vám -dle našeho rozhodnutí - bezplatné opravíme nebo vyměnéme. Tato záruka zaníká, jestliže se výrobek poškodi, neodborné použil nebo neobdržel pravidelnou Údržbu.
Záruka platí na vady materialu a vyrobní vady. Tato záruka se nevztahuje na díly vyrobku podléhajćí opotřebení (napr. na baterie), dále na poskození křehkych, choulostivych dílů, napr. vypínačú, akumulátorů nebo dílů zhotovenych ze skla.
Postup v pripadé uplatnováni záruky
Pro zajisteni rychlého zpracovani Vaseho pripadu se ridte následujícimi pokyny:
Pro vsechny požadavky si pripravtePokladní stvrzenku a cislo artiklu (IAN 377472_2101) jak doklad o zakoupení.
Čislo artiklu najdete na typovém štítku, gravuře, titulní stránce námodu (vlevo dole) nebo na nálepce na zadné nebo spodné straně.
V pripadé poruch funkce nebo jinych
závad nejdříve kontaktujte, Telefonicky nebo
e-mailem, v následujićim textu uvedené
servisné oddělení.
Vyrobek registrovany jakovadný potom muzete s prilozenym dokladem o zakoupení (pokladni stvrzenkou) a udají k závade a kdy k ni došlo, bezplatné zaplat na adresu servisu, ktera Vám byla sdělena.
Servis
Servis Ceská republica
Tel.: 800 600632
E-Mail: owim@lidl.cz
Legenda použitych
piktogramov Strana 114
Uvod Strana 116
Urcenépoužitie....Strana 116
Popis jednotlivych casti.....Strana 117
Technickéudaje....Strana 117
Obsahdodávky Strana 119
Bezpečnostné upozornenia ....Strana 120
Pred použitim. Strana 124
Spustenie Strana 124
Riesenie problemov 125
Skladovanie, ked'sa
vyrobok nepouživa.........Strana 125
Cistenie a starostlivost Strana 126
Likvidácia Strana 126
Zaruka a servis Strana 128
Zaruka. Strana 128
Postup v pripe poškodenia
v záruke Strana 129
Servis Strana 130
- Popis jegnotlivych Častí
Hmotnost: priblizne 60p g
- Privod napajania (PD) je špičková technología, ktorá umožnuje mimoriadné rychle nabijanie vsetkých zariadení kompatibilnych s technologogiou PD vrátane mobilénych zariadení Apple iPhone a Samsung so systémom Android.
ZariadeniescertifikatomGS
Obsah dodávky
1 USB nanonabíjáčka
1 suprava nadvodu na obsluhu
Pred použitím skontrolujte, Či nie je vyrobok poškodený. Nikdy nepoužívajte poškodený vyrobok.
Použivaná siefová zásuvka musi byt'la pristupná, aby sa siefová zástrčka dala v pripadé nudze rychlo odpojit.
Ak chcete vyrobok uplne odpojit od napajania, musite vytiahnut sie'tovu zastrcku zo sie'tovej zasuvky. Sietova zastrcka sluzi ako oddel'ovac. Pokial' je napajanie USB pripojene k elektrickej zasuvke, vzdy spotrebuva urcité mnozstvo energia.
●Skladovanie, ked' sa výrobok nepouživa
Vyrobok skladujte v suchom prostredi chronenom pred prachom a priamym slnechnym svetlom.
Cistenie a starostlivost'
Obal se skláda z ekologickych materialú,
které mûžete zlikvidovat prostřednictvim
mistnich sberen recyklovatelnych materialú.
