Produkttyp	USB-Nano-Ladegerät
Marke	Tronic
Modell	TPA 20 A1
Abmessungen	7,9 × 3,7 × 3,1 cm
Gewicht	Ca. 60 g
Eingangsspannung	100-240 V~, 0,6 A, 50/60 Hz
USB Type-C Ausgangsspannung	5,0 V, 9,0 V oder 12,0 V (PD)
USB Type-C Ausgangsstrom	3 A (5 V), 2,22 A (9 V), 1,67 A (12 V)
Maximale Ausgangsleistung	20 W (USB Type-C)
Durchschnittlicher Wirkungsgrad im Betrieb	81,4 %
Wirkungsgrad bei geringer Last (10 %)	75,6 %
Stromverbrauch ohne Last	0,10 W
Schutzklasse	II (doppelte Isolierung)
Betriebsbedingungen	10 bis 35 °C, 40 bis 85 % rF
Lagertemperatur	-10 bis 45 °C
Lieferumfang	1 USB-Nano-Ladegerät, 1 Bedienungsanleitung
Hauptfunktionen	Schnellladefunktion kompatibel mit PD (Power Delivery), Überlast- und Kurzschlussschutz
Pflege und Reinigung	Vor Reinigung vom Stromnetz trennen, mit einem trockenen, weichen Tuch reinigen
Sicherheit	Nicht Wasser aussetzen, nicht öffnen, Wärmequellen vermeiden, bei Gewitter vom Netz trennen
Garantie	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - TPA 20 A1 TRONIC

Welche Geräte kann ich mit dem TPA 20 A1 laden?

Dieses USB-Nano-Ladegerät ist mit allen USB Type-C Geräten kompatibel, insbesondere Smartphones, Tablets, Kopfhörer usw. Es unterstützt die Power Delivery (PD) Technologie für schnelles Laden kompatibler Geräte (iPhone, Samsung, etc.).

Funktioniert das Ladegerät mit einer 220 V Steckdose?

Ja, die Eingangsspannung beträgt 100-240 V~, wodurch es mit allen Standard-Netzsteckdosen weltweit kompatibel ist. Stellen Sie einfach sicher, dass die Steckdose geeignet ist.

Kann ich das Ladegerät im Badezimmer verwenden?

Nein, das Ladegerät ist nur für die Verwendung in Innenräumen an trockenen Orten ausgelegt. Setzen Sie es keiner Feuchtigkeit oder Spritzwasser aus.

Was bedeutet die Anzeige oder das Symbol 'Smart Fast Charge'?

Dies zeigt an, dass das Ladegerät eine intelligente Schnellladetechnologie integriert, die die Ladezeit je nach angeschlossenem Gerät optimiert. Es passt Spannung und Strom automatisch an.

Wie reinige ich das Ladegerät?

Trennen Sie es von der Steckdose. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Wird das Ladegerät normalerweise warm?

Eine leichte Wärmeentwicklung ist beim Laden normal. Wenn das Ladegerät sehr heiß wird, trennen Sie es sofort vom Netz und überprüfen Sie, ob es abgedeckt oder blockiert ist. Decken Sie es während des Gebrauchs nicht ab.

Kann ich einen Laptop mit diesem Ladegerät aufladen?

Das hängt vom Laptop ab. Die maximale Leistung beträgt 20 W, was für kleine Geräte wie Smartphones und Tablets geeignet ist, aber für die meisten Laptops, die mehr Leistung benötigen, nicht ausreicht.

Was tun, wenn mein Gerät nicht lädt?

Überprüfen Sie, ob das USB-Kabel richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass Ihr Gerät mit dem USB Type-C Ausgang kompatibel ist. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel.

Hat das Ladegerät eine Garantie?

Ja, es hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kaufbeleg als Nachweis auf. Die Garantie deckt Material- und Herstellungsfehler ab.

Kann ich das Ladegerät mit einem nicht mitgelieferten Kabel verwenden?

Ja, jedes hochwertige USB Type-C Kabel ist geeignet. Verwenden Sie vorzugsweise ein zertifiziertes Kabel, um optimales und sicheres Laden zu gewährleisten.

BEDIENUNGSANLEITUNG TPA 20 A1 TRONIC

Bedienungs- und Sicherheitshinweise

GB IE

USB CHARGER

Bedienungs- und Sicherheitshinweise Seite 5

GB/IE

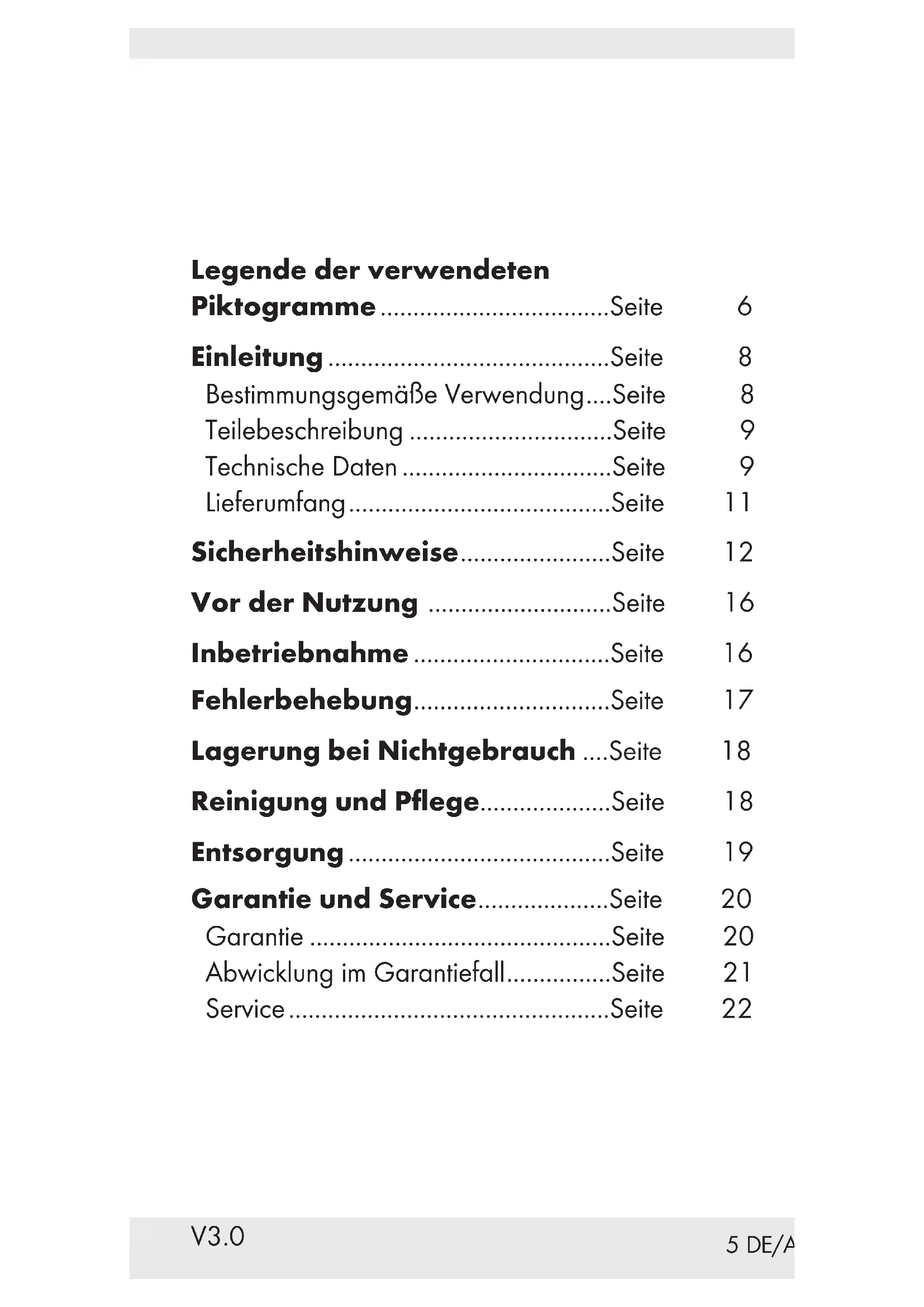

Legende der verwendeten

Piktogramme .6

Einleitung .Seite 8

Bestimmungsgemäß Verwendung....Seite 8

Teilebeschreibung .9

Technische Daten.. 9

Lieferumfang.. 11

Sicherheitshinweise.. 12

Vor der Nutzung .16

Inbetriebnahme .16

Fehlerbehebung.. 17

Lagerung bei Nichtgebrauch ....Seite 18

Reinigung und Pflege.. 18

Entsorgung .19

Garantie und Service.. 20

Garantie . 20

Abwicklung im Garantiefall.. 21

Service . 22

Legendende der verwendenten Piktogramme
!	Dieses Symbol mit dem Signalwort „GEFAHR“ bezeichnet eine Gefährung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat.
!	Dieses Symbol mit dem Signalwort „WARNUNG“ bezeichnet eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung zur Folge haben kann.
!	Dieses Symbol mit dem Signalwort „VORSICHT“ bezeichnet eine Gefährung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder möbige Verletzung zur Folge haben kann.
Δ	Dieses Symbol weist in Kombination mit dem Signalwort „ACHTUNG" auf einen möglichen Sachschaden hin.
i	Dieses Symbol mit dem Signalwort „Hinweis" bietet weitere nützliche Informationen.
- -	Gleichstrom / -spannung
~	Wechselstrom / -spannung
	Produkt ausschließlich in trockenen Innenräumen verwenden.
	Schutzklasse II. Das Produkt hat eine doppelte Isolierung und es ist keine Sicherheitsverbindung mit einer Erdung erforderlich.
Smart Fast Charge	Technologie zur Option der Ladezeit

CE

Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.

NANO-USB-LADEGERÄT

●Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses NANO-USB-LADEGERÄT (nachfolgend als „Produkt" bezeichnet) ist ein Gerat der Informationselektronik und dient zum Laden und Betrieb von USB-Geräten,

die standardmäßig über einen USB-Anschluss aufgeladen oder betrieben werden.

Das Produkt kann in einer normalen Steckdose verwendet werden, welche die unter „Technische Daten“ vermerkte Spannungsversorgung bereitstellt. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

Bitte beachten Sie die Ausklappseite.

1 USB-Anschluss (Typ-C)

Technische Daten

Beschreibung

Name oder Handelsmarke des Herstellers, Handelsregister number und Anschrift:

Modellkennung:

Wert

OWIM GmbH & Co. KG
HRA 721742
Stiftsbergstraße 1, 74167 Neckarsulm,
GERMANY

HG08289A, HG08289B

Beschreibung	Wert
Eingangsspannung und -strom:	100-240 V~, 0,6A
Eingangswechsel-stromfrequenz:	50/60 Hz
Ausgangsspannung USB-Typ-C (PD*):	5,0 V----oder 9,0 V----oder 12,0 V----
Ausgangsstrom USB-Typ-C (PD*):	3 A (für 5.0 V=222 A (für 9.0 V=7167 A (für 12,0 V=7167 A)
Ausgangs-leistung:	20,0 W (USB-Typ-C)
Durchschnittliche Effizienz im Betrieb:	81,4 %
Effizienz bei geringer Last (10%):	75,6 %
Leistungsauf-nahme bei Nulllast:	0,10 W
Schutzklasse:	II / ☐
Betriebstemperatur:	10 - 35 °C, 40 - 85 % rel. Feuchtigkeit
Lagertemperatur: 10	- 45 °C
Abmessung:	ca. 7,9 x 3,7 x 3,1 cm
Gewicht: ca. 60 g

*Power Delivery (PD) ist eine Spitzentechnologie, die ein extrem schnelles Ladeerlebnis für alle PD-kompatiblen Geräte bietet, einschließlich Apple iPhone und Samsung Android-Geräte. GS-zertifiziert

- Lieferumfang

1 Nano-USB-Ladegerät
1 Bedienungsanleitung

VOR GEBRAUCH BITTE DIE

BEDIENUNGSCANLEITUNG LESEN!

BEDIENUNGSANLEITUNG SORGFÄLTIG

AUFBEWAHREN!

Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Verpackungsmaterial ist kein Spielzeug. Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Kinder untersätzen*hufig die damit

verbundenen Gefahren. Halten Sie Kinder immer vom verpackungsmaterial fern.

Nur für den Innengebrauch geeignet. Setzen Sie das Produkt keiner direkten Sonneneinstrahlung und keiner Feuchtigkeit aus.

WARNING!

Trennen Sie das Produkt während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.
Um das Produkt aus der Netzsteckdoseziehen, fassen Sie es immer am Gehäuse an.
■ Berühren Sie den Netzstecker nicht mit feuchten oder gar nassen Handen. Andernfalls bestehen Kurzschluss- und Stromschlaggefahr.
Die verwendete Steckdose muss immer leicht zugänglich sein, damit der Netzstecker im Notfall schnell aus der Steckdose gezogen werden kann.
Um das Netzteil vollständig von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose entfernen. Der Netzstecker dient als Trennvorrichtung. Solange sich das USB-Netzteil in einer Netzsteckdose befindet,

nimmt这意味着 immer eine geringe Leistung auf.

Falls Sie ungewöhnliche Gerausche, Rauch oder ähnliche Vorkommnisse bemerken,ziehen Sie den USB-Netzteil sofort aus der Netzsteckdose und trennen Sie alle angeschlossenen Geräte. Verwenden Sie das Produkt erst dann wieder, wenn es von einer qualifizierten Person geprüft wurde.

WARNING!

Prufen Sie vor Inbetriebnahme des Produktes, ob die Eingangsspannung des Produktes der Spannung ihrer örtlichen Stromversorgung entspricht.

Vorder Reinigung vom Stromnetz trenne
Die Steckdose sollte in der Nähe des Gerätes installiert und leicht zugänglich sein.
Öffnen Sie niemals das Gehäuse des Produkts! Es gibt keine internen Teile, die gewartet werden müssen.
- Decken Sie das Produkt während des Betriebs oder Ladevorgangs nicht ab. Andernfalls kann das Produkt überhitz werden.

ACHTUNG! GEFAHR VON SACHSCHÄDEN

Dieses Produkt enthalt keine vom Verbraucher austauschbare Teile.
Stellen Sie keine brennenden Kerzen oder anderen offenen Flammenauf oder in die Nähe des Produktes!
Prufen Sie das Produkt und das Zubehör vor jeder Benutzung auf Schäden. Verwenden Sie keinesfalls ein beschädigtes Produkt.
Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, z. B. Heizkörpern oder anderen Geräte, die Wärme abgeben!

ACHTUNG! Stellen Sie sicher, dass:

das Produkt keiner starken künstlichen Beleuchtung ausgesetzt wird.
■ jeglicher Kontakt mit Spritz- oder Tropfwasser und korrosiven Flüssigkeiten vermieden und dass das Produkt nicht in der Nähe von Wasser betrieben wird, insbesondere sollte das Produkt niemals in Flüssigkeit getaucht werden; stellen Sie niemals mit Flüssigkeit gefüllte Gefäße, wie z. B. Vasen oder Getränke, auf das Produkt oder in die Nähe des Produktes.
das Produkt nicht in der Nähe von Magnetfeldern (z. B. Laufsprechern) benutzt wird.

keine Fremdkörper in das Gehäuse gelangen.
das Produkt zu keiner Zeit extremen Temperaturschwankungen unterliegt, da dies zu Kondensation und elektrischen Kurzschlüssen führen können. Sollte das Produkt jedoch extremen Temperaturschwankungen ausgesetzt worden sein, warten Sie (ca. 2 Stunden), bis das Produkt die Umgebungstemperatur erreicht hat, bevor Sie es wieder benutzen.
das Produkt zu keiner Zeit extremen Stößen oder Vibrationen ausgesetzt wird.

VorderNutzung

Entfernen Sie alle Verpackungsmaterialie (einschließlich Folien).
Überprüfen Sie die Vollständigkeit und Universehrheit des Verpackungsinhalts!
Platzieren Sie das Produkt auf einer waagerechten, ebenen Oberfläche.

Inbetriebnahme

ACHTUNG! GEFAHR VON SACHSCHÄDEN Der Stromverbrauch des verbundenen Gerätesarf 20 W nicht überschreiben.

• Stecken Sie das Produkt in eine korrekt installierte Steckdose.
  Verbinden Sie das aufzuladende Gering mit dem Produkt, indem Sie den USB-Stecker an USB-Anschluss 1 (Typ-C) anschließen.
  Wenn Sie das USB-Netzteil nicht mehr benöttigen, entfernen Sie alle USB-Stecker von den USB Anschlüssen undziehen Sie anschließend das USB-Netzteil aus der Netzsteckdose.
  Entfernen Sie das Produkt aus der Steckdose.

Fehlerbehebung

Was soll ich tun, wenn externe Gerate keinen Strom vom Produkt beziehen?

Prufen Sie den Anschluss des USB-Kabe (nicht mitgeliefert) zwischen den externen Geräten und dem Produkt.
Stellen Sie sicher, dass der Ladeanschuld des externen Gerätes richtig Funktioniert.

Was soll ich tun, wenn das Gerat sehr langsam{ladt?

■ Prufen Sie, ob Ihr Gerät kompatibel mit Quick Charge ist.

Lagerung bei Nichtgebrauch

Lagern Sie das Produkt an einem trockenen Ort, vor Staub und direkter Sonneneinstrahlung geschützt.

Reinigung und Pflege

Trennen Sie das Produkt von der Stromversorgung und entfernen Sie vor der Reinigung alle Stecker.
Achten Sie daraufuf, dass beim Reinigen keine Feuchtigkeit in das Produkt gelangt; andernfalls konnte das Produkt beschädigt werden.
Benutzen Sie nur ein sauberes, trockenes Tuch zum Reinigen des Produktes und niemals atzende Flüssigkeiten / scheuernde Reinigungsmittel.

Entsorgung

Verpackung:

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 - 7: Kunststoffe / 20 - 22: Papier und Pappe / 80 - 98: Verbundstoffe.

Produkt:

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfolhren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass these Produkt der Richtlinie

2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie theses Produkt am Ende seiner Nutzungsszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen,

Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

These Entsorgung ist für Sie Kostenfrei.

Schonen Sie die Umwelt und entsorgen Siefachgerecht.

Das Produkt ist recyclelbar,
unterliegt einer erweiterten
Herstellerverantwortung und wird
getrennt gesammelt.

Garantie und Service

Garantie

Das Produkt wurde nach strengen
Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln thesese Produkte stehen Ohnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 377472_2101) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmer Sieitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Bedienungsanleitung (unter links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

E-Mail: [e-mail]
