HG07782A - USB-Ladegerät TRONIC - Kostenlose Bedienungsanleitung

Produkttyp	USB-Doppelport-Ladegerät
Marke	Tronic
Modell	HG07782A
Abmessungen (L x B x H)	Ca. 9 x 3,5 x 5 cm
Gewicht	Ca. 85 g
Eingangsspannung	100-240 V~, 1,0 A, 50/60 Hz
USB Typ-A Ausgang	5,0 V ⎓ 2,4 A, 12,0 W
USB Typ-C (PD) Ausgang	5,0 V ⎓ 3,0 A, 15,0 W / 9,0 V ⎓ 2,0 A, 18,0 W / 12,0 V ⎓ 1,5 A, 18,0 W
Maximale Gesamtausgangsleistung	30,0 W (USB Typ-A + Typ-C)
Ladetechnologien	Smart Fast Charge, Power Delivery (PD)
Durchschnittlicher Wirkungsgrad	81,6 %
Wirkungsgrad bei geringer Last (10 %)	68,2 %
Stromverbrauch ohne Last	0,30 W
Schutzklasse	II (doppelte Isolierung)
Betriebsbedingungen	10 - 35 °C, 40 - 85 % relative Luftfeuchtigkeit
Lagertemperatur	10 - 45 °C
Verwendung	Nur für den Innenbereich
Lieferumfang	1 USB-Ladegerät, 1 Bedienungsanleitung
Pflege und Reinigung	Vom Netz trennen, mit einem trockenen oder leicht feuchten Tuch abwischen; keine Scheuermittel verwenden
Sicherheit	Nicht öffnen, nicht abdecken, Wasser und offene Flammen vermeiden, bei Gewitter vom Netz trennen
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile; Ersatzteile während der Garantiezeit verfügbar
Garantie	3 Jahre ab Kaufdatum
Kundendienst (Frankreich)	Tel. [phone], E-Mail [e-mail]
Kundendienst (Belgien)	Tel. [phone], E-Mail [e-mail]

Häufig gestellte Fragen - HG07782A TRONIC

Wofür ist dieses USB-Ladegerät vorgesehen?

Dieses USB-Doppelport-Ladegerät ist zum Laden von USB-Geräten (Smartphones, Tablets usw.) über seine Typ-A- und Typ-C-Anschlüsse konzipiert. Es ist nur für den Hausgebrauch im Innenbereich bestimmt.

Kann ich dieses Ladegerät im Freien verwenden?

Nein, dieses Ladegerät ist nur für den Einsatz in Innenräumen in trockenen Räumen vorgesehen. Setzen Sie es nicht direktem Sonnenlicht, Feuchtigkeit oder Regen aus.

Was bedeutet die Power Delivery (PD)-Technologie?

Die Power Delivery-Technologie ermöglicht extrem schnelles Laden kompatibler Geräte, einschließlich iPhones und Android-Smartphones. Sie verhandelt Spannung und Strom, um die Ladegeschwindigkeit zu optimieren.

Was tun, wenn mein Gerät langsam lädt?

Überprüfen Sie, ob Sie den richtigen USB-Anschluss verwenden. Der USB Typ-C (PD)-Anschluss bietet schnelleres Laden. Stellen Sie außerdem sicher, dass Ihr Gerät mit Schnellladung wie Quick Charge oder PD kompatibel ist. Die Gesamtleistung sollte 30 W nicht überschreiten.

Wie reinige ich dieses Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung immer vom Netz. Verwenden Sie ein sauberes, trockenes oder leicht mit einem milden Reinigungsmittel angefeuchtetes Tuch. Tauchen Sie es niemals in Wasser und verwenden Sie keine scheuernden Produkte.

Ist das Ladegerät bei Gewitter sicher?

Es wird empfohlen, das Ladegerät bei Gewitter oder bei längerer Nichtbenutzung vom Netz zu trennen, um Schäden durch Überspannung zu vermeiden.

Wie lange beträgt die Garantiezeit?

Dieses Produkt hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie Ihren Kassenbon als Kaufnachweis auf. Die Garantie deckt Material- und Herstellungsfehler ab, jedoch nicht normalen Verschleiß.

Wie mache ich die Garantie geltend?

Kontaktieren Sie den Kundendienst per Telefon oder E-Mail unter den in der Anleitung angegebenen Kontaktdaten. Halten Sie den Kassenbon und die Referenznummer (IAN 398131_2107) bereit. Möglicherweise müssen Sie das defekte Produkt auf Ihre Kosten zurücksenden.

Was tun, wenn das Ladegerät überhitzt oder Rauch abgibt?

Trennen Sie das Ladegerät sofort vom Netz und trennen Sie alle angeschlossenen Geräte. Verwenden Sie das Produkt nicht wieder, bevor es von einem qualifizierten Fachmann überprüft wurde.

Kann ich das Ladegerät selbst reparieren?

Nein, das Gehäuse darf niemals geöffnet werden. Keine internen Teile können vom Benutzer repariert werden. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, da sonst die Garantie erlischt und Sicherheitsrisiken bestehen.

BEDIENUNGSANLEITUNG HG07782A TRONIC

Bedienungs- und Sicherheitshinweise

GB IE

DUAL USB CHARGER

Bedienungs- und Sicherheitshinweise Seite 5

GB/IE

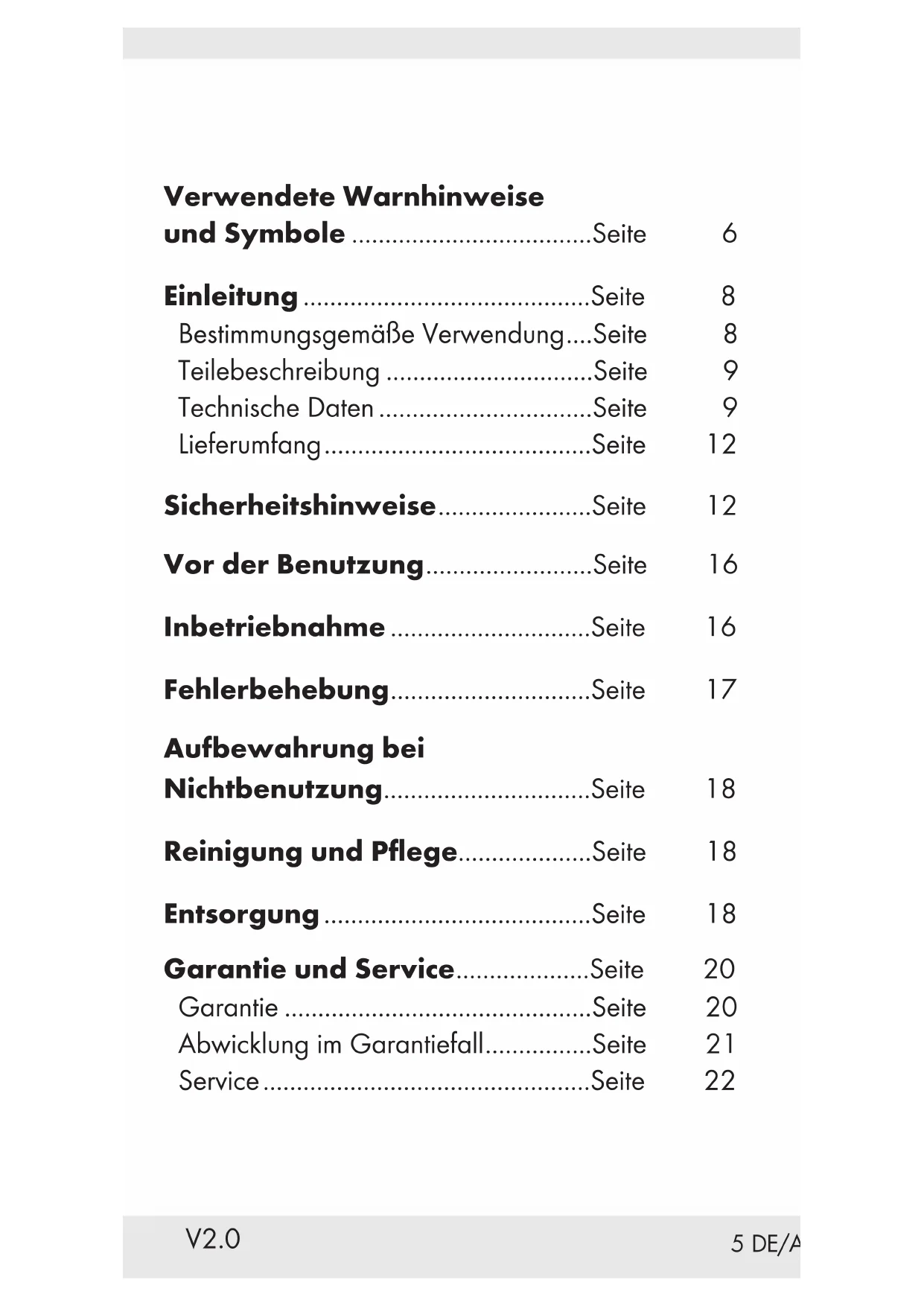

Verwendete Warnhinweise und Symbole ......Seite 6

Einleitung......Seite 8

Bestimmungsgemäße Verwendung....Seite 8

Teilebeschreibung ......Seite 9

Technische Daten......Seite 9

Lieferumfang......Seite 12

Sicherheitshinweise......Seite 12

Vor der Benutzung......Seite 16

Inbetriebnahme......Seite 16

Fehlerbehebung......Seite 17

Aufbewahrung bei Nichtbenutzung......Seite 18

Reinigung und Pflege......Seite 18

Entsorgung......Seite 18

Garantie und Service......Seite 20

Garantie......Seite 20

Abwicklung im Garantiefall......Seite 21

Service......Seite 22

Verwendete Warnhinweise und Symbole

Die dargestellten Symbole werden in der Bedienungsanleitung, auf der Verpackung und auf dem Gerät verwendet.

GEFAHR! Dieses Symbol mit dem Signalwort „GEFAHR“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat.

WARNUNG! Dieses Symbol mit dem Signalwort „WARNUNG“ bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge haben kann.

VORSICHT! Dieses Symbol mit dem Signalwort „VORSICHT“ bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder mäßige Verletzung zur Folge haben kann.

	ACHTUNG! Dieses Symbol weist in Kombination mit dem Signalwort „ACHTUNG“ auf einen möglichen Sachschaden hin.
	HINWEIS: Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen.
	Gleichstrom / -spannung
	Wechselstrom / -spannung
	Produkt ausschließlich in trockenen Innenräumen verwenden.
	Schutzklasse II. Das Produkt hat eine doppelte Isolierung und es ist keine Sicherheitsverbindung mit einer Erdung erforderlich.
Smart Fast Charge	Technologie zur Optierung der Ladezeit

CE

Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.

DUAL-USB-LADEGERÄT

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

• Bestimmungsgemäße Verwendung

Dieses DUAL-USB-LADEGERÄT (nachfolgend „Produkt“ genannt) ist ein IT-Gerät zur Aufladung und Stromversorgung von USB-Geräten, die standardmäßig über einen

USB-Port aufgeladen oder mit Strom versorgt werden.

Das Produkt kann in einer normalen Steckdose verwendet werden, welche die unter „Technische Daten“ vermerkte Spannungsversorgung bereitstellt. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

Bitte beachten Sie die Ausklappseite.

1 USB-Anschluss (Typ A)
2 USB-Anschluss (Typ C)

- Technische Daten

Beschreibung

Name oder Handelsmarke des Herstellers, Handelsregister-nummer und Anschrift:

Wert

OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY

Beschreibung	Wert
Modellkennung:	HG07782A
	HG07782B
	HG07782C
	HG07782D
Eingangsspannung/-strom:	100-240 V~, 1,0 A
Eingangswechsel-stromfrequenz:	50/60 Hz
Ausgang USB-Typ-A:	5,0 V ——, 2,4 A, 12,0 W
Ausgang USB-Typ-C (PD*):	5,0 V ——, 3,0 A, 15,0 W
	9,0 V ——2,0 A, 18,0 W
	12,0 V ——1,5 A, 18,0 W
Gesamt-Ausgang:	30,0 W(USB-Typ-A & C)
Durchschnittliche Effizienz im Betrieb:	81,6 %
Effizienz beigeringerLast (10 %):	68,2 %
Leistungsaufnahme bei Nulllast:	0,30 W
Schutzklasse:	II / ☐
Betriebsbedingungen:	10 - 35 °C , 40 bis85 % rel. Luftfeuchte
Lagertemperatur: 10 - 45 °C
Abmessungen: ca. 9 x 3,5 x 5 cm
Gewicht: ca. 85 g

*Power Delivery (PD) ist eine Spitzentechnologie, die ein extrem schnelles Ladeerlebnis für alle PD-kompatiblen Geräte bietet, einschließlich Apple iPhone und Samsung Android-Geräte.

GS-zertifiziert

Lieferumfang

1 USB-Ladegerät mit 2 Anschlüssen
1 Bedienungsanleitung

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE

BEDIENUNGSANLEITUNG LESEN!

BEDIENUNGSANLEITUNG SORGFÄLTIG

AUFBEWAHREN!

■ Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen.
Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.
■ Dieses Produkt kann von Kindern ab 8

Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Produkt spielen.

Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verpackungsmaterial ist kein Spielzeug. Lassen Sie Kinder in Anwesenheit von Verpackungsmaterial niemals unbeaufsichtigt. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder immer von Verpackungsmaterial fern.

Nur für den Innengebrauch geeignet. Setzen Sie das Produkt keiner direkten Sonneneinstrahlung und keiner Feuchtigkeit aus.

⚠️ WARNING!

■ Trennen Sie das Produkt während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.
■ Um das Produkt aus der Netzsteckdose z ziehen, fassen Sie es immer am Gehäuse an, ziehen Sie nicht am Kabel.
Berühren Sie den Netzstecker nicht mit feuchten oder gar nassen Händen. Andernfalls bestehen Kurzschluss- und Stromschlaggefahr.
■ Die verwendete Steckdose muss immer leicht zugänglich sein, damit der Netzstecker im Notfall schnell aus der Steckdose gezogen werden kann.
■ Um das Netzteil vollständig von der Stromversorgung zu trennen, müssen Sie

den Netzstecker aus der Netzsteckdose entfernen. Der Netzstecker dient als Trennvorrichtung. Solange sich das USB Netzteil in einer Netzsteckdose befindet, nimmt dieses immer eine geringe Leistung auf.

■ Falls Sie ungewöhnliche Geräusche, Rau oder ähnliche Vorkommnisse bemerken, ziehen Sie das USB-Netzteil sofort aus der Netzsteckdose und trennen Sie alle angeschlossenen Geräte. Verwenden Sie das Produkt erst dann wieder, wenn es von einer qualifizierten Person geprüft wurde.

⚠️ WARNING!

■ Prüfen Sie vor Inbetriebnahme des Produktes, ob die Eingangsspannung des Produktes der Spannung Ihrer örtlichen Stromversorgung entspricht.

■ Vor der Reinigung vom Stromnetz trenne
- Öffnen Sie niemals das Produktgehäuse! Inneren befinden sich keine Teile, die eine Wartung erfordern.
- Decken Sie das Produkt bei Betrieb nicht ab. Andernfalls könnte das Produkt überhitzen.

⚠️ ACHTUNG! GEFAHR VON SACHSCHÄDEN

■ Dieses Produkt enthält keine vom Verbraucher austauschbare Teile.
■ Stellen Sie keine brennenden Kerzen oder anderen offenen Flammen auf oder in die Nähe des Produktes!
■ Prüfen Sie das Produkt und das Zubehör jeder Benutzung auf Schäden. Verwenden Sie keinesfalls ein beschädigtes Produkt.
- Betreiben Sie das Produkt nicht in der Nö von Wärmequellen, z. B. Heizkörpern oder anderen Geräte, die Wärme abgeben!

⚠️ ACHTUNG! Stellen Sie sicher, dass:

■ das Produkt keiner starken künstlichen Beleuchtung ausgesetzt wird.
- jeglicher Kontakt mit Spritz- oder Tropfwasser und korrosiven Flüssigkeiten vermieden und dass das Produkt nicht in der Nähe von Wasser betrieben wird, insbesondere sollte das Produkt niemals in Flüssigkeit getaucht werden; stellen Sie niemals mit Flüssigkeit gefüllte Gefäße, wie z. B. Vasen oder Getränke, auf das Produkt oder in die Nähe des Produktes.

■ das Produkt nicht in der Nähe von Magnetfeldern (z. B. Lautsprechern) benutzt wird.

- keine Fremdkörper in das Gehäuse gelangen.

- das Produkt zu keiner Zeit extremen Temperaturschwankungen unterliegt, da dies zu Kondensation und elektrischen Kurzschlüssen führen könnte. Sollte das Produkt jedoch extremen Temperaturschwankungen ausgesetzt worden sein, warten Sie (ca. 2 Stunden), bis das Produkt die Umgebungstemperatur erreicht hat, bevor Sie es wieder benutzen.

■ das Produkt zu keiner Zeit extremen Stöß oder Vibrationen ausgesetzt wird.

●Vor der Benutzung

■ Entfernen Sie alle Verpackungsmaterialie (einschließlich Folien).

■ Prüfen Sie vor der Benutzung, ob alle Artikel enthalten und unbeschädigt sind!

●Inbetriebnahme

⚠️ ACHTUNG! RISIKO VON SACHSCHÄDEN Der

Gesamtleistungsaufnahme der verbundenen Geräte darf 30 W nicht überschreiten (USB-Typ-A 12 W 1 und USB-Typ-C 18 W 2).

■ Schließen Sie das Produkt an eine sachgemäß installierte Steckdose an.

■ Verbinden Sie das aufzuladende Gerät dem Produkt, indem Sie den USB-Stecker an USB-Anschluss 1 (Typ A) oder USB-Anschluss 2 (Typ C) anschließen.

Wenn Sie das USB-Netzteil nicht mehr benötigen, entfernen Sie alle USB-Stecker von den USB-Anschlüssen und ziehen Sie anschließend das USB-Netzteil aus der Netzsteckdose.

●Fehlerbehebung

Was soll ich tun, wenn externe Geräte keinen Strom vom Produkt beziehen?

■ Prüfen Sie den Anschluss des USB-Kabels (nicht mitgeliefert) zwischen den externen Geräten und dem Produkt.
■ Stellen Sie sicher, dass der Ladeanschluss des externen Gerätes richtig funktioniert.

Was soll ich tun, wenn das Gerät nur sehr langsam lädt?

■ Prüfen Sie, ob Sie das Gerät an den falschen USB-Port angeschlossen haben.

■ Prüfen Sie, ob Ihr Gerät Schnellladung unterstützt.

●Aufbewahrung bei Nichtbenutzung

■ Bewahren Sie das Produkt in einer trockenen Umgebung, geschützt vor Staub und direkter Sonnenbestrahlung auf.

● Reinigung und Pflege

■ Trennen Sie das Produkt von der Stromversorgung und entfernen Sie vor der Reinigung alle Stecker.

Achten Sie darauf, dass beim Reinigen keine Feuchtigkeit in das Produkt gelangt; andernfalls könnte das Produkt beschädigt werden.

Benutzen Sie nur ein sauberes, trockenes Tuch zum Reinigen des Produktes und niemals ätzende Flüssigkeiten / scheuernde Reinigungsmittel.

Entsorgung

Verpackung:

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 - 7: Kunststoffe / 20 - 22: Papier und Pappe / 80 - 98: Verbundstoffe.

Produkt:

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Produkt der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Produkt am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei.

Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

●Garantie und Service

●Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von

uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

●Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 398131_2107) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die

nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

E-Mail: [e-mail]

CE

• Technische gegevens

Beschrijving Waarde

E-Mail: [e-mail]

BE ServiceBelgië

Tél.: [phone]

Tél.: [phone] (Luxemburg)

E-Mail: [e-mail]

CE

Inden brug....Side 158

Opstart....Side 159

Fejlfinding....Side 159

OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANIA

Descrizione Valore

ID modello:	HG07782A
	HG07782B
	HG07782C
	HG07782D
Tensione e corrente in ingresso:	100-240 V~, 1,0 A
Frequenza CA di ingresso:	50/60 Hz
Uscita USB tipo A:	5,0 V ---, 2,4 A, 12,0 W
Uscita USB tipo C (PD*):	5,0 V ---, 3,0 A, 15,0 W
	9,0 V ---, 2,0 A, 18,0 W
	12,0 V ---, 5 A, 18,0 W
Potenza in uscita totale:	30,0 W (USB tipo A e C)
Efficienza attiva media:	81,6 %

Descrizione Valore

OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY

Modellazonosító:

HG07782A HG07782B HG07782C HG07782D

Namenskauporaba....Stran 201

Opis delov....Stran 202

OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, NEMČIJA

Identifikator modela:

HG07782A HG07782B HG07782C HG07782D
