TPA 30 A1 - USB-Ladegerät TRONIC - Kostenlose Bedienungsanleitung

Produkttyp	USB-Doppelanschluss-Ladegerät
Modell	TPA 30 A1
Marke	Tronic
Abmessungen	9,7 × 3,5 × 6,0 cm
Gewicht	ca. 140 g
Eingangsspannung	100‑240 V ~, 1,8 A, 50/60 Hz
USB-Typ-A-Anschluss (Ausgang)	5 V ⎓ 2,4 A (12 W) / 9 V ⎓ 1,66 A (15 W) / 12 V ⎓ 1,25 A (15 W)
USB-Typ-C-PD-Anschluss (Ausgang)	5 V ⎓ 3 A (15 W) / 9 V ⎓ 3 A (27 W) / 12 V ⎓ 3 A (36 W) / 15 V ⎓ 3 A (45 W) / 20 V ⎓ 3 A (60 W) / 20 V ⎓ 2,25 A (45 W) bei gemeinsamer Nutzung
Maximale Gesamtleistung	60 W (nur Anschluss C), 45 W (C) + 15 W (A) = 60 W kombiniert
Durchschnittliche aktive Effizienz	86 %
Leerlaufverbrauch	0,30 W
Schutz	Doppelisolierung (Klasse II)
Betriebsbedingungen	Temperatur 10‑35 °C, Luftfeuchtigkeit 40‑85 % rF
Lagertemperatur	10‑45 °C
Lieferumfang	USB-Adapter + Bedienungsanleitung
Garantie	3 Jahre
Bestimmungsgemäße Verwendung	Laden und Verwendung von USB-Geräten in Innenräumen
Reinigung und Pflege	Vor der Reinigung Netzstecker ziehen; trockenes oder leicht feuchtes Tuch, keine aggressiven Reinigungsmittel
Zertifizierungen	CE, GS
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Kundendienst kontaktieren

Häufig gestellte Fragen - TPA 30 A1 TRONIC

Welche Geräte kann ich mit diesem USB-Ladegerät laden?

Dieses Ladegerät ist mit allen USB-Geräten (Smartphones, Tablets usw.) kompatibel. Der USB-C-Anschluss unterstützt Power Delivery bis zu 60 W für schnelles Laden kompatibler Geräte.

Wie verwende ich beide USB-Anschlüsse gleichzeitig?

Schließen Sie Ihre Geräte an beide Anschlüsse an. Die maximale Leistung beträgt dann 15 W für den USB-A-Anschluss und 45 W für den USB-C-Anschluss, also insgesamt 60 W.

Was tun, wenn mein Gerät langsam lädt?

Überprüfen Sie, ob Sie den richtigen Anschluss verwenden (USB-C für schnelles Laden). Stellen Sie auch sicher, dass Ihr Gerät Quick Charge kompatibel ist und das USB-Kabel in gutem Zustand ist.

Kann ich dieses Ladegerät im Freien verwenden?

Nein, dieses Ladegerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Feuchtigkeit, direkter Sonneneinstrahlung oder extremen Temperaturen aus.

Wird das Ladegerät während des Gebrauchs heiß?

Eine leichte Erwärmung ist normal. Decken Sie das Ladegerät während des Betriebs niemals ab. Wenn es sehr heiß wird oder Rauch abgibt, ziehen Sie sofort den Netzstecker und kontaktieren Sie den Kundendienst.

Wie reinige ich das Ladegerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein trockenes oder leicht mit mildem Reinigungsmittel befeuchtetes Tuch. Lassen Sie niemals Feuchtigkeit in das Gerät eindringen.

Was tun bei einer Störung?

Lesen Sie den Abschnitt Fehlerbehebung der Anleitung. Wenn das Problem weiterhin besteht, wenden Sie sich unter den angegebenen Nummern an den Kundendienst (Frankreich: 0800904879, Belgien: 080071011).

Wie entsorge ich das Ladegerät?

Werfen Sie das Gerät nicht in den Hausmüll. Geben Sie es gemäß der WEEE-Richtlinie (2012/19/EU) in einer Sammel- oder Recyclingstelle ab.

Wie lange beträgt die Garantiezeit?

Dieses Ladegerät hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf.

Kann ich das Ladegerät selbst reparieren?

Nein, das Ladegerät enthält keine vom Benutzer reparierbaren Teile. Öffnen Sie niemals das Gehäuse. Wenden Sie sich für Reparaturen an einen Fachmann oder den Kundendienst.

BEDIENUNGSANLEITUNG TPA 30 A1 TRONIC

Sicherheitschinweise

GBIE

DUAL USB CHARGER

Bedienungs- und Sicherheitshinweise Seite 5

GB/IE

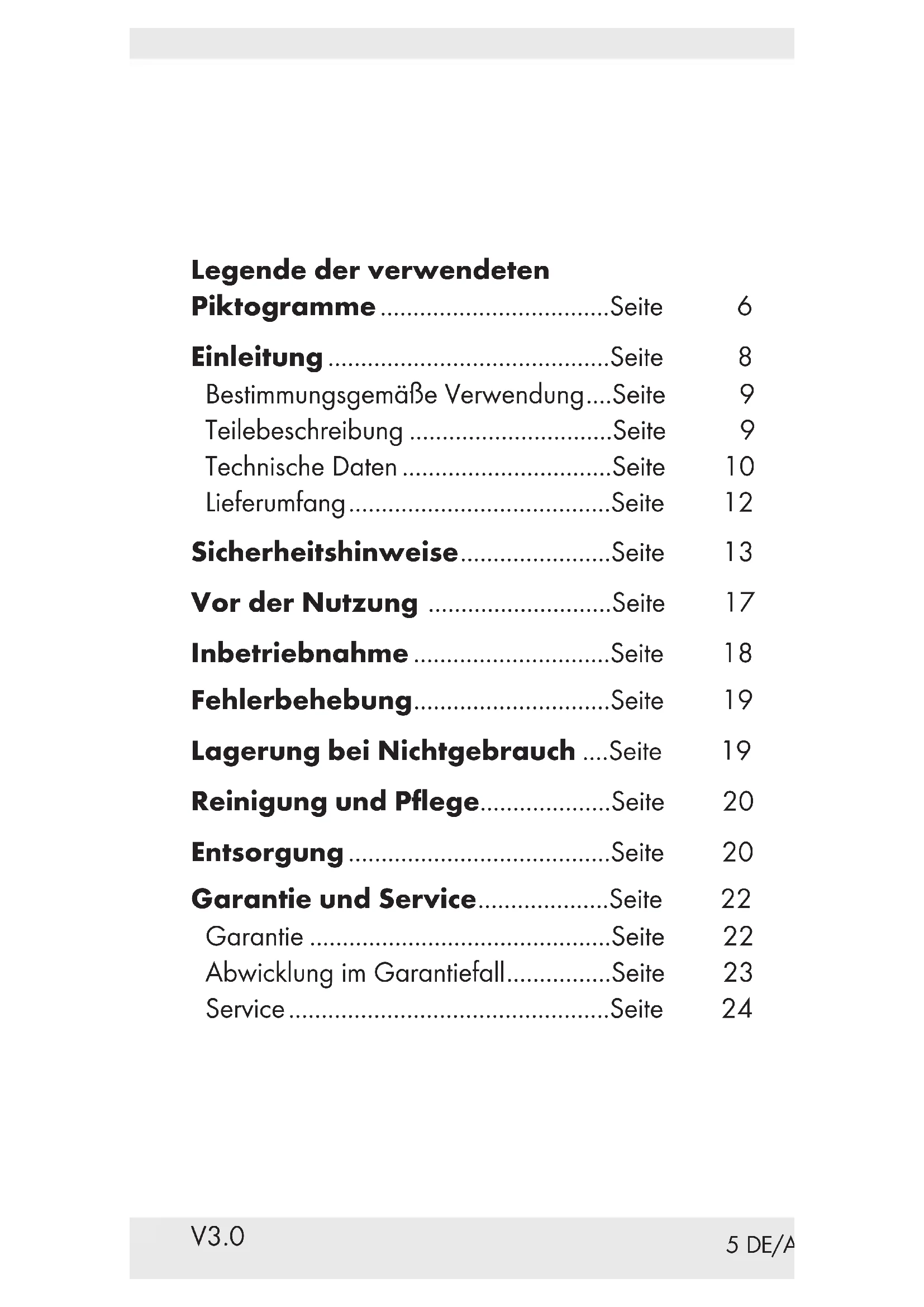

Legende der verwendeten

Piktogramme .6

Einleitung .Seite 8

Bestimmungsgemäß Verwendung....Seite 9

Teilebeschreibung .9

Technische Daten.. 10

Lieferumfang.. .Seite 12

Sicherheitshinweise.. 13

Vor der Nutzung .17

Inbetriebnahme .18

Fehlerbehebung.. 19

Lagerung bei Nichtgebrauch ....Seite 19

Reinigung und Pflege.. 20

Entsorgung .20

Garantie und Service.. 22

Garantie . 22

Abwicklung im Garantiefall......Seite 23

Service .Seite 24

Legendende der verwendenten Piktogramme
!	Dieses Symbol mit dem Signalwort „GEFAHR“ bezeichnet eine Gefährung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat.
!	Dieses Symbol mit dem Signalwort „WARNUNG“ bezeichnet eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung zur Folge haben kann.
!	Dieses Symbol mit dem Signalwort „VORSICHT“ bezeichnet eine Gefährung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder möbige Verletzung zur Folge haben kann.
Δ	Dieses Symbol weist in Kombination mit dem Signalwort „ACHTUNG" auf einen möglichen Sachschaden hin.
i	Dieses Symbol mit dem Signalwort „Hinweis" bietet weitere nützliche Informationen.
-	Gleichstrom / -spannung
~	Wechselstrom / -spannung
	Produkt ausschließlich in trockenen Innenräumen verwenden.
	Schutzklasse II. Das Produkt hat eine doppelte Isolierung und es ist keine Sicherheitsverbindung mit einer Erdung erforderlich.
SmartFastCharge	Technologie zur Option der Ladezeit

DUAL-USB-LADEGERÄT

Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses DUAL-USB-LADEGERÄT (nachfolgend als „Produkt" bezeichnet) ist ein Gerät der Informationselektronik und dient zum Laden und Betrieb von USB-Geräten, die standardmäßig über einen USB-Anschluss aufgeladen oder betrieben werden.

Das Produkt kann in einer normalen
Steckdose verwendet werden, welche
die unter „Technische Daten“ vermerkte
Spannungsversorgung bereitstellt. Das
Produkt ist nicht für den gewerblichen Einsatz
bestimmt. Für aus bestimmungswidriger
Verwendung entwickelte Schäden
übernimmt der Hersteller keine Haftung.

Teilebeschreibung

Bitte beachten Sie die Ausklappseite.

1 USB-Anschluss (Typ-A)
2 USB-Anschluss (Typ-C)

- Technische Daten

Beschreibung	Wert
Name oder Handelsmarke des Herstellers, Handelsregister-number und Anschrift:	OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY
Modellkennung:	HG08276A, HG08276B
Eingangsspannung und -strom:	100-240 V~ , 1,8A
Eingangswechsel-stromfrequenz:	50/60 Hz
USB-Typ-A-Ausgang:	5,0 V==, 2,4 A, 12,0 W 9,0 V=7,66 A, 15,0 W 12,0 V=7,25 A, 15,0 W

Beschreibung

Wert

USB-Typ-C-Ausgang (PD^*)

$$ 5, 0 \mathrm {V} = =, 3, 0 \mathrm {A}, $$

$$ 1 5, 0 \mathrm {W} $$

$$ 9, 0 \mathrm {V} = - 3, 0 \mathrm {A}, $$

$$ 2 7, 0 \mathrm {W} $$

$$ 1 2, 0 \mathrm {V} = - 3, 0 \mathrm {A}, $$

$$ 3 6, 0 W $$

$$ 1 5, 0 \mathrm {V} = - 3, 0 \mathrm {A}, $$

$$ 4 5, 0 \mathrm {W} $$

$$ 2 0, 0 \mathrm {V} = - 3, 0 \mathrm {A}, $$

$$ 6 0, 0 \mathrm {W} $$

$$ 2 0, 0 \mathrm {V} = - 2, 2 5 \mathrm {A}, $$

$$ 4 5, 0 \mathrm {W} (\mathrm {b e i}) $$

Verwendung mit USB Type-A)

Durchschnittliche Effizienz im Betrieb:

$$ 86.0 \% $$

Effizienz beigeringer Last (10%):

$$ 74.0 \% $$

Leistungsaufnahme bei Nulllast:

$$ 0, 3 0 \mathrm {W} $$

Schutzklasse:

Beschreibung	Wert
Betriebstemperatur:	10 – 35 °C, 40 - 85 % rel. Feuchtigkeit
Lagertemperatur: 10	- 45 °C
Abmessung:	ca. 9,7 × 3,5 × 6,0 cm
Gewicht: ca. 140 g

*Power Delivery (PD) ist eine Spitzentechnologie, die ein extrem schnelles Ladeerlebnis für alle PD-kompatiblen Geräte bietet, einschließlich Apple iPhone und Samsung Android-Geräte.

GS-zertifiziert

- Lieferumfang

1 USB-Ladegerät mit 2 Anschlüssen
1 Bedienungsanleitung

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE
BEDIENUNGSANLEITUNG LESEN!
BEDIENUNGSANLEITUNG SORGFÄLTIG
AUFBEWAHREN!

Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Das Verpackungsmaterial ist kein Spielzeug. Lassen Sie Kinder niemals unbeaufsichtigt mit dem

Verpackungsmaterial. Kinder understands den früig die damit verbundenen Gefahren. Halten Sie Kinder immer vom Verpackungsmaterial fern.

Nur für den Innengebrauch geeignet. Setzen Sie das Produkt keiner direkten Sonneneinstrahlung und keiner Feuchtigkeit aus.

WARNUNG!

Trennen Sie das Produkt während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.

Um das Produkt aus der Netzsteckdose zziehen, fassen Sie es immer am Gehäuse an.

■ Berühren Sie den Netzstecker nicht mit feuchten oder gar nassen Händen. Andernfalls bestehen Kurzschluss- und Stromschlaggefahr.

Die verwendete Steckdose muss immer leicht zugänglich sein, damit der Netzstecker im Notfall schnell aus der Steckdose gezogen werden kann.

Um das Netzteil vollständig von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose entfernen. Der Netzstecker dient als Trennvorrichtung. Solange sich das USB

Netzteil in einer Netzsteckdose befindet, nimmt diesen immer eine geringe Leistung auf.
Falls Sie ungewöhnliche Gerausche, Rauch oder ähnliche Vorkommnisse bemerken,ziehen Sie den USB-Netzteil sofort aus der Netzsteckdose und trennen Sie alle angeschlossenen Geräte. Verwenden Sie das Produkt erst dann wieder, wenn es von einer qualifizierten Person geprüft wurde.

WARNING!

Prufen Sie vor Inbetriebnahme des Produktes, ob die Eingangsspannung des Produktes der Spannung ihrer örtlichen Stromversorgung entspricht.

Vorder Reinigung vom Stromnetz trenn
Die Steckdose sollte in der Höhe des Gerätes installiert und leicht zugänglich sein.
Öffnen Sie niemals das Gehäuse des Produkts! Es gibt keine internen Teile, die gewartet werden müssen.
Decken Sie das Produkt während des Betriebs oder Ladevorgangs nicht ab. Das Produkt konne sich überhitzen.

ACHTUNG! GEFAHR VON SACHSCHÄDEN

Dieses Produkt enthalt keine vom Verbraucher austauschbare Teile.
Stellen Sie keine brennenden Kerzen oder anderen offenen Flammenauf oder in die Nähe des Produktes!
Prufen Sie das Produkt und das Zubehör vor jeder Benutzung auf Schäden. Verwenden Sie keinesfalls ein beschädigtes Produkt.
Betreiben Sie das Produkt nicht in der Höhe von Wärmequellen, z. B. Heizkörpern oder anderen Geräte, die Wärme abgeben!

ACHTUNG! Stellen Sie sicher, dass:

das Produkt keiner starken künstlichen Beleuchtung ausgesetzt wird.

■ jeglicher Kontakt mit Spritz- oder Tropfwasser und korrosiven Flüssigkeiten vermieden und dass das Produkt nicht in der Nähe von Wasser betrieben wird, insbesondere sollte das Produkt niemals in Flüssigkeit getaucht werden; stellen Sie niemals mit Flüssigkeit gefüllte Gefäße, wie z. B. Vasen oder Getränke, auf das Produkt oder in die Nähe des Produktes.

das Produkt nicht in der Nähe von Magnetfeldern (z. B. Laufsprechern) benutzt wird.

keine Fremdkörper in das Gehäuse gelangen.

das Produkt zu keiner Zeit extremen Temperaturschwankungen unterliegt, da dies zu Kondensation und elektrischen Kurzschlüssen führen konnte. Sollte das Produkt jedoch extremen Temperaturschwankungen ausgesetzt worden sein, warten Sie (ca. 2 Stunden), bis das Produkt die Umgebungstemperatur erreicht hat, bevor Sie es wieder benutzen.

das Produkt zu keiner Zeit extremen Stößen oder Vibrationen ausgesetzt wird.

VorderNutzung

Entfernen Sie alle Verpackungsmaterial (einschließlich Folien).
Überprüfen Sie die Vollständigkeit und Universehrheit des Verpackungsinhalts!
Platzieren Sie das Produkt auf einer waagerechten, ebenen Oberfläche.

Inbetriebnahme

ACHTUNG! GEFAHR

VON SACHSCHÄDEN Der

Gesamtstromverbrauch aller verbundenen

Gerätearf60Wnichtüberschreiben.

• Stecken Sie das Produkt in eine korrekt installierte Steckdose.
  Verbinden Sie das aufzuladende Gerät mit dem Produkt, indem Sie den USB-Stecker an USB-Anschluss 1 (Typ-A) oder USB-Anschluss 2 (Typ-C) anschließen.
  Wenn einzelné USB-Anschlusses verwendet werden, betragen maximaler Ausgangsleistung 15 W bei USB-Port 1 (Typ-A) und 60 W bei USB-Port 2 (Typ-C).
  Wenn beide USB-Anschlusses gleichzeitig verwendet werden, beträgt die maximale Ausgangsleistung 15 W beim USB-Port
  1 (Typ-A) und 45 W beim USB-Ausgang 2 (Typ-C).
  Wenn Sie das USB-Netzteil nicht mehr benötigen, entfernen Sie alle USB-Stecker von den USB Anschlüssen undziehen Sie anschließend das USB-Netzteil aus der Netzsteckdose.

Entfernen Sie das Produkt aus der Steckdose.

Fehlerbehebung

Was soll ich tun, wenn externe Geräte keinen Strom vom Produkt beziehen?

Prufen Sie den Anschluss des USB-Kabe (nicht mitgeliefert) zwischen den externen Geräten und dem Produkt.
Stellen Sie sicher, dass der Ladeanschuld des externen Gerätes richtig Funktioniert.

Was soll ich tun, wenn das Gerät sehr langsamlädt?

Prufen Sie, ob Sie das Gerät am falsche USB-Port angeschlossen haben.
Prufen Sie, ob Ihr Gerät kompatibel mit Quick Charge ist.

Lagerung bei Nichtgebrauch

Lagern Sie das Produkt an einem trockenen Ort, vor Staub und direkter Sonneneinstrahlung geschützt.

Reinigung und Pflege

Trennen Sie das Produkt von der Stromversorgung und entfernen Sie vor der Reinigung alle Stecker.
Achten Sie daraufuf, dass beim Reinigen keine Feuchtigkeit in das Produkt gelangt; andernfalls konnte das Produkt beschädigt werden.
Benutzen Sie nur ein sauberes, trockenes Tuch zum Reinigen des Produktes und niemals atzende Flüssigkeiten / scheuernde Reinigungsmittel.

- Entsorgung

Verpackung:

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 - 7: Kunststoffe / 20 - 22: Papier und Pappe / 80 - 98: Verbundstoffe.

Produkt:

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das nebenstehende Symbol einer durchgestrichen Mülltonne auf Rädern zeigt an, dass diesen Produkt der Richtlinie 2012/19/

EU unterliegt. These Richtlinie besagt, dass Sie theses Produkt am Ende seiner Nutzungsszeit nicht mit dem normalen Haushaltsmull entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

These Entsorgung ist für Sie Kostenfrei.

Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Das Produkt ist recyclelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Garantie und Service

Garantie

Das Produkt wurde nach strengen

Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mangeln theses Produkts stehen. Ohnen gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien)

und darüber als Verschleibteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 375499_2101) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmer Sieitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Bedienungsanleitung (unter links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsehler oder sonstige Mängel aufreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

E-Mail: [e-mail]
