NÁVOD K OBSLUZE AC5670 TRISTAR

CS | Návod na použití

SK | Návod na použitie

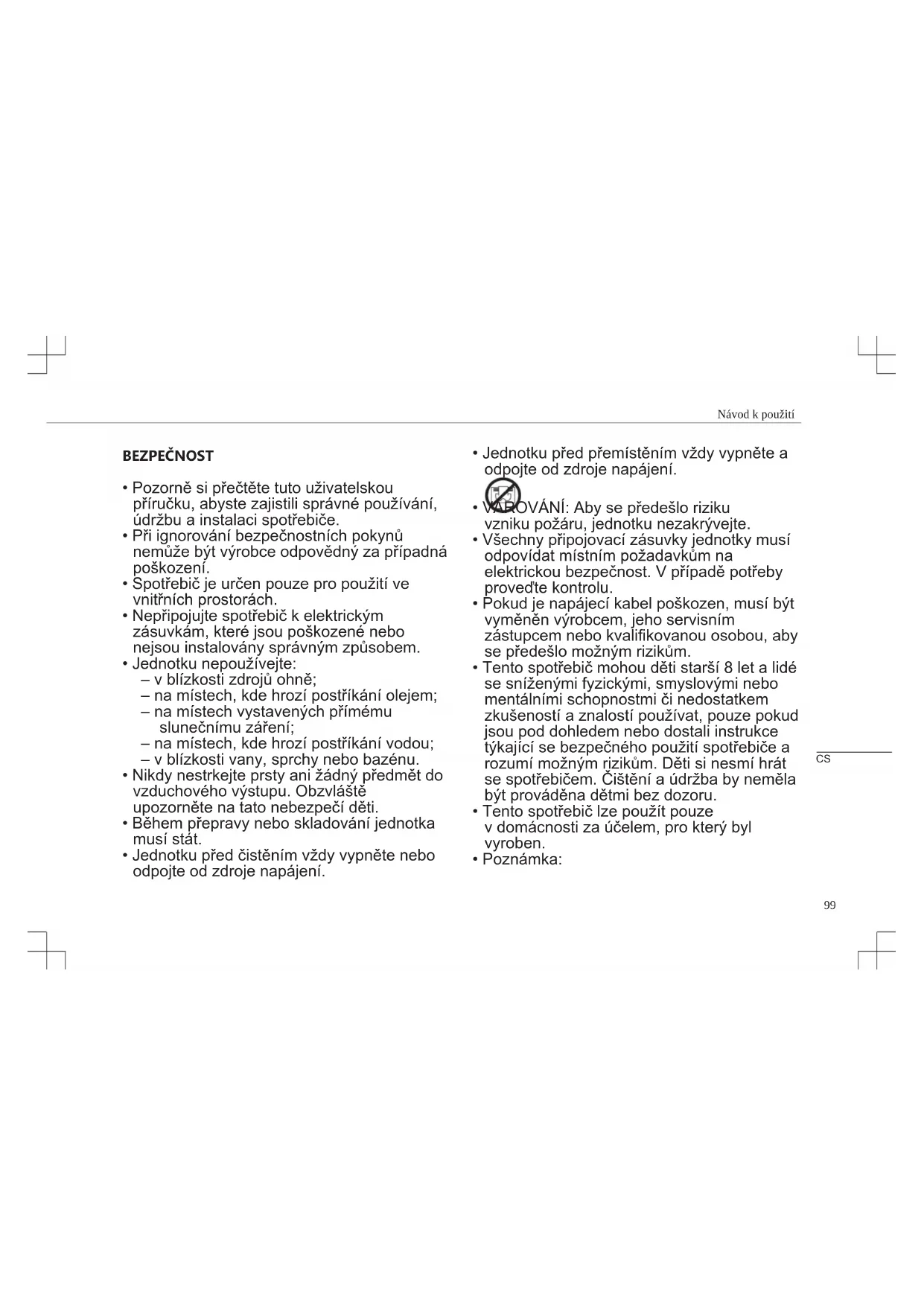

• Pozorně si přečtěte tuto uživatelskou příručku, abyste zajistili správné používání, údržbu a instalaci spotřebiče.
• Při ignorování bezpečnostních pokynů nemůže být výrobce odpovědný za případná poškození.
• Spotřebič je určen pouze pro použití ve vnitřních prostorách.
• Nepřipojujte spotřebič k elektrickým zásuvkám, které jsou poškozené nebo nejsou instalovány správným způsobem.
• Jednotku nepoužívejte:
• v blízkosti zdrojů ohně;
• na místech, kde hrozí postříkání olejem;
• na místech vystavených přímému slunečnímu záření;
• na místech, kde hrozí postříkání vodou;
• v blízkosti vany, sprchy nebo bazénu.
• Nikdy nestrkejte prsty ani žádný předmět do vzduchového výstupu. Obzvláště upozorněte na tato nebezpečí děti.
• Během přepravy nebo skladování jednotka musí stát.

• Jednotku před čistěním vždy vypněte nebo odpojte od zdroje napájení.

• Jednotku před přemístěním vždy vypněte a odpojte od zdroje napájení.
  • VAROVÁNÍ: Aby se předešlo riziku vzniku požáru, jednotku nezakrývejte.

• Všechny připojovací zásuvky jednotky musí odpovídat místním požadavkům na elektrickou bezpečnost. V případě potřeby provedte kontrolu.
• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo kvalifikovanou osobou, aby se předešlo možným rizikům.
• Tento spotřebič mohou děti starší 8 let a lidé se sníženými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí používat, pouze pokud jsou pod dohledem nebo dostali instrukce týkající se bezpečného použití spotřebiče a rozumí možným rizikům. Děti si nesmí hrát se spotřebičem. Čištění a údržba by neměla být prováděna dětmi bez dozoru.
• Tento spotřebič lze použít pouze v domácnosti za účelem, pro který byl vyroben.
• Poznámka:

\*\*\* TRISTAR Návod k použití

– Dojde-li k poškození, odpojte napájecí kabel a kontaktujte prodejce nebo autorizovaného opravce.

– Napájecí kabel můsí být v každém případě řádně uzemněn.

– Ábyste zamezili vzniku nebezpečí, když je napájecí kabel poškozený, odpojte zdroj napájení. V takovém případě jej musí vyměnit prodejce nebo autorizovaný opravce.

Varování

• Používejte pouze výrobcem doporučený postup odmrazování a čištění. Proces odmrazování nebo čištění žádným způsobem neurychlujte.
• Spotřebič se musí skladovat v místnosti bez trvale zapnutých zdrojů vznícení (např. otevřený oheň, zapnutý plynový spotřebič nebo zapnutý elektrický ohřívač).
• Spotřebič nepropichujte ani nevhazujte do ohně.
• Pamatujte, že chladiva mohou být bez zápachu.
• Spotřebič by se měl instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než X m2. (X=4 pro 7000Btu/h)

- Opravu nebo údržbu jednotky nechte provést pouze u autorizovaného opravce.

- Za napájecí kabel netahejte, nedeformujte ho, neupravujte ho a ani ho neponořujte do vody. Tahání nebo nesprávná manipulace s napájecím kabelem mohou způsobit poškození jednotky a úraz elektrickým proudem.

- Dodržujte vnitrostátní předpisy týkající se používání plynů.

- Ventilační otvory ničím nezakrývejte.

- Každá osoba, která provádí práce nebo zásahy na okruhu s chladivem, musí mít platný certifikát vystavený akreditovaným orgánem, který potvrzuje, že je kompetentní bezpečně manipulovat s chladivem podle obecně platných nařízení v odvětví.

- S výjimkou případů, kdy z jednotky vycházejí neobvyklé zvuky, podivný zápach nebo kouř, nevypínejte spuštěnou jednotku odpojením napájecího kabelu. Mohlo by dojít k úrazu elektrickým proudem nebo k požáru v důsledku vzniklého tepla.

Specifické informace o spotřebičich používajících chladivo R 290.

• Pozorně si přečtěte všechna varování.
• Když spotřebič odmrazujete a čistíte, nepoužívejte žádné jiné nástroje, než které jsou doporučeny výrobcem.
• Spotřebič se nesmí skladovat v místnosti s trvale zapnutými zdroji vznícení (např. otevřený oheň, zapnutý plynový spotřebič nebo zapnutý elektrický ohřívač).
• Spotřebič nepropichujte ani nevhazujte do ohně.
• Tento spotřebič obsahuje Y gramů (viz štítek na zadní straně jednotky) chladiva R290.
• R290 je chladivo, které vyhovuje nařízením EU o ochraně životního prostředí. Nepropichujte žádnou část okruhu s chladivem.
• Pokud je spotřebič instalován, provozován nebo uskladněn na nevětraném místě, místnost musí být uzpůsobena tak, aby v ní nedocházelo k hromadění uniklého chladiva. To by mohlo způsobit nebezpečí vzniku

požáru nebo výbuchu chladiva v důsledku používání elektrických ohřívačů, kamen nebo jiných zdrojů vznícení.

• Spotřebič musí být uskladněn takovým způsobem, aby se předešlo mechanickému poškození.
• Osoby, které provádí práce nebo zásahy na okruhu s chladivem, musí mít platný certifikát vystavený akreditovaným orgánem, který potvrzuje, že jsou kompetentní manipulovat s chladivem podle platných nařízení v odvětví.

- Opravy se musí provádět podle doporučení výrobce. Údržba a opravy, které vyžadují asistenci druhé vyškolené osoby, se musí provádět pod dohledem osoby způsobilé k manipulaci s hořlavými chladivy.

Baterie

• Baterii nevystavujte příliš vysokým teplotám ani přímému slunečnímu záření. Baterie nikdy nevhazujte do ohně. Hrozí riziko výbuchu!
• Baterie uchovávejte mimo dosah dětí. Baterie není hračka!
• Neotevírejte kryt baterií silou.

\*\*\* TRISTAR Návod k použití

• Vyhněte se kontaktu s kovovými předměty (prsteny, hřebíky, šroubováky atd.). Je zde riziko zkratu!
• Výsledkem zkratu baterií může být jejich zahřátí nebo dokonce vznícení, což může vyústit v popálení.
• Kvůli Vaší bezpečnosti by póly baterií měly být při transportu přikryty adhezivními proužky.
• Nedotýkejte se prasklých a/nebo tekoucí baterie. Pokud se kapalina z baterie dostane do očí, vypláchněte si je co nejdříve čistou vodou, aniž byste si přitom očí mnuli. Neprodleně navštivte nemocnici. Bez řádné léčby mohou nastat problémy s očima.

Chladivo

(CE) N 842/2006: Tato jednotka obsahuje chladivo R290. Množství chladiva je menší než 1 kg a koluje v uzavřeném okruhu. Chladivo nemá žádný dopad na ozónovou vrstvu, ale spadá do tzv. skleníkových plynů podle Kjótského protokolu, a proto může přispívat ke globálnímu oteplování, když je uvolněno do ovzduší. Z toho důvodu chladivo mohou plnit nebo vypouštět pouze kvalifikované osoby s příslušnou certifikací. Váš spotřebič nevyžaduje doplňování chladiva, pokud je používán správným způsobem a nemá poškozený chladící okruh. GWP: R290: 3

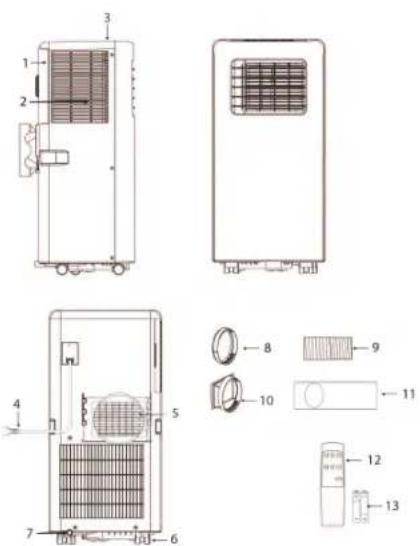

POPIS SOUČÁSTÍ

1. Vstup vzduchu 8.	Konektor hadice (strana okna)
2. Vzduchový filtr 9.	Hadice odvodu horkého vzduchu
3. Ovládací panel 10.	Konektor hadice (strana klimatizace)
4. Napájecí kabel 11.	Sada pro výstup z okna + upevnovací prvky
5. Výstup vzduchu 12.	Dálkový ovladač
6. Rejdovací kolečko	13. Baterie
7. Vypouštěcí otvor

FUNKCE OVLÁDACÍHO PANELU

1. Vypínač
2. Tlačitka teploty
3. Tlačitko režimu
4. Tlačítko nastavení rychlosti ventilátoru
5. Tlačitko časovače

755 HIGH LOW TIMER 8:30 ECO., DIMINARY DIN POWER PLUS HENS 2000 MACK FAN WIFE TIME

DÁLKOVÝ OVLADAČ

1. Vypínač
2. Tlačitko časovače
3. Tlačítko režimu
4. Tlačitko nastavení rychlosti ventilátoru
5. Tlačitko zvýšení teploty (+)
6. Tlačítko snížení teploty (-)

• Jsou vyžadovány 2 baterie velikosti AAA.
• Je nutné baterie vložit správným směrem.
• Při výměně je nezbytné vyměnit obě baterie zároveň.

PŘED PRVNÍM POUŽITÍM

Před spuštěním spotřebiče:

\*\*\* TRISTAR Návod k použití

• Najděte místo s blízkou elektrickou zásuvkou.
• Nainstalujte odvodní hadici a nastavte okno do správné polohy.
• Přiložené malé bílé spony se musí namontovat na okenní sadu.
• Zástrčku napájecího kabelu zapojte do uzemněné zásuvky (AC 220–240 V\~/ 50 Hz).
• Stisknutím vypínače klimatizaci zapněte.
  • Nastavte rozmezí teploty: 16-31 °C.
• Zkontrolujte, zda byla odvodní hadice správně namontována.
• Když použiváte funkci chlazení a odvlhčování, mezi vypnutím a zapnutím počkejte alespoň 3 minuty.

POUŽITÍ TLAČÍTEK NA ZAŘÍZENÍ

Režim chlazení

• Stiskněte tlačitko „Režim“, dokud se nezobrazí ikona „Chlazení“.
• Stisknutím tlačítka + nebo – nastavte požadovanou teplotu v místnosti.
• Za přibližně 5 minut jednotka zahájí chlazení.
• Stisknutím tlačítka „Rychlost ventilátoru“ nastavte rychlost proudění vzduchu.

Režim odvlhčování

• Stiskněte tlačítko „Režim“, dokud se nezobrazi ikona „Odvihčování“.
• Teplota se nastaví automaticky.
• Rychlost ventilátoru se nastaví automaticky.

Režim ventilátoru

• Stiskněte tlačítko „Režim“, dokud se nezobrazí ikona „Ventilátor“.
• Stisknutím tlačítka „Rychlost ventilátoru“ nastavte rychlost proudění vzduchu.

Režim časovače

Nastavení časovače zapnutí

• Když je klimatizace vypnutá, stiskněte tlačítko „Časovač“ a pomocí tlačítek a nastavte požadovaný čas zapnutí.
• Čas zapnutí lze nastavit kdykoli v intervalu 0-24 hodin.
• Když je klimatizace zapnutá, stiskněte tlačitko „Časovač“ a pomocí tlačítek a nastavte požadovaný čas vypnutí.
• Čas vypnutí lze nastavit kdykoli v intervalu 0-24 hodin.

Nastavení časovače vypnutí

Vypouštění vody

- Po delším provozu a před uskladněním bude zapotřebí vypustit vodu, která se v jednotce nahromadila. Připravte si vhodné místo nebo nádobu pro zachycení vody a vytáhněte pryžový uzávěr z vypouštěcího otvoru na spodní straně jednotky. Voda začne vytékat. Jakmile voda vyteče, vložte zpět uzávěr.

Funkce výstrahy plné vnitřní vodní nádržky

- Vodní nádržka uvnitř klimatizace má jeden bezpečnostní hladinový spínač, který kontroluje hladinu vody. Jakmile hladina vody dosáhne předpokládané výšky, rozsvítí se indikátor plné vodní nádržky. Proveďte výše uvedené kroky a vodu vypustě.

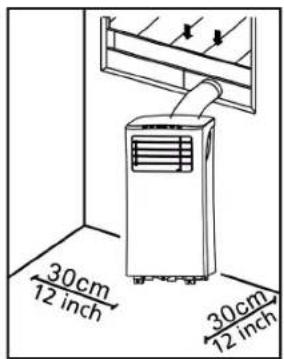

INSTALACE

- Klimatizace se musí instalovat na rovný a stabilní povrch. Neblokujte výstup vzduchu a ponechte alespoň 30 cm místa kolem jednotky.

- Zapojení zásuvky musí odpovídat místním požadavkům na elektrickou bezpečnost.

Instalace odvodní hadice

• Zašroubujte oba konce hadice odvodu horkého vzduchu (9) – jeden do konektoru strany okna (8) a druhý do konektoru strany klimalizace (10).
• Vložte konektor hadice strany klimatizace (10) do otvorů na zadní straně jednotky klimatizace.
• Konektor hadice strany okna (8) upevněte k nejbližší okenní římse.

Instalační sada pro výstup z okna

• Upravte šířku (obr. 1) nebo výšku (obr. 2) posuvné okenní vložky (11) tak, aby vyhovovala otvoru okna, a zajistěte umístění této vložky (11) pomocí upevňovacích prvků.
• Posuňte/zavřete okno až k vložce.

TrISTAR

Návod k použití

Spotřebič je možné ovládat ručně pomocí vestavěných ovládacích prvků a dálkového ovladače nebo pomocí smartphonu a hlasového ovládání. Nejprve si musíte stáhnout aplikaci HomeWizard Climate. Aplikace Homewizard Climate je k dispozici pro zařízení Android a iOS.

Spárujte spotřebič s aplikací HomeWizard Climate.

• Ujistěte se, že je spotřebič zapnutý.
• Otevřete aplikaci HomeWizard Climate.
• Vytvořte si účet, nebo pokud již máte účet HomeWizard, přihlaste se pomocí příslušných údajů.
• Klikněte na „Add new Climate Device“ (Přidat nové zařízení Climate) pro přidání nového zařízení.
• Vyberte zařízení, které chcete připojit.
• Připojte spotřebič podle pokynů v aplikaci.

ČIŠTĚNÍ A ÚDRŽBA

• Před čištěním odpojte elektrické napájení jednotky.
• Nejprve očistěte povrch neutrálním čisticím prostředkem a vlhkou utěrkou a potom jednotku utřete suchou utěrkou.
• Nepoužívejte benzín nebo jiné chemikálie k čištění jednotky.
• Jednotku neumývejte přímo.

Vzduchový filtr

• Vzduchový filtr by se měl čistit jednou za dva týdny.
- Otevřete mřížku vstupu vzduchu a vytáhněte vzduchový filtr.
- Vzduchový filtr očistěte neutrálním čisticím prostředkem ve vlažné vodě (40 °C) a nechte jej zcela uschnout (ne na přímém slunci).
• Vložte filtr zpět do vstupní mřížky.

ŘEŠENÍ POTÍŽÍ

Odstraňování problému Ú	Možné příčiny Doporučená nápravná opatření
Jednotka se po stisknutí vypínače nezapne.	Bliká indikátor plné vodní nádržky, tzn. že vodní nádržka je plná.Pokojová teplota je vyšší než nastavená teplota (režim elektrického vytápění).Pokojová teplota je nižší než nastavená teplota (režim chlazení).	Vypust’te vodu z vodní nádržky.Nastavte teplotu.

Jednotka dostatečně nechladí.	Dveře nebo okna nejsou zavřené.Uvnitř místnosti jsou zdroje tepla.Hadice odvodu horkého vzduchu není připojena nebo je blokována.Nastavení teploty je přiliš vysoké.Vstup vzduchu je blokován.	Ujistěte se, že všechna okna a dveře jsou zavřené.Odstraňte zdroje tepla, je-li to možné.Připojte nebo vyčistěte hadici odvodu horkého vzduchu.Obnovte nastavení teploty.Vyčistěte vstup vzduchu.
Hluk. • Podklad není rovný nebo dostatečně stabilní.Zvuk vychází z proudění chladiva uvnitř klimatizace.		Umístěte jednotku na rovný, stabilní povrch, je-li to možné.
Kód E0 • Porucha senzoru pokojové teploty.		Vyměňte senzor pokojové teploty.
Kód E1 • Porucha senzoru teploty kondenzátoru.		Vyměňte senzor teploty kondenzátoru.
Kód E2 • Plná vodní nádržka. • Vyprázdneňte vodní nádržku.
Kód E3 • Porucha senzoru odpařovače teploty.		Vyměňte senzor odpařovače teploty

STAR

Návod k použití

Kód E4. •

Plná vodní nádržka. • Vyprázdněte vodní nádržku.

VÝROBEK OBSAHUJE FLUOROVANÝ SKLENÍKOVÝ PLYN.

Č. artiklu AC-5670
Chladivo: R290
Množství v kg: 0,14
Potenciál globálního oteplování: 3
Ekvivalent CO2 v tunách: 0,00042

PROHLÁŠENÍ O SHODĚ

• Společnost Smartwares Europe tímto prohlašuje, že typ rádiového zařízení AC-5670 splňuje podmínky směrnice 2014/53/EU
• Úplný text prohlášení o shodě EU je k dispozici na stránce: www.princesshome.eu/doc.

PROSTŘEDÍ

Tento spotřebič by neměl být po ukončení životnosti vyhazován

do domovního odpadu, ale musí být odvezen na centrální sběrné místo k recyklaci elektroniky a domácích elektrických spotřebičů. Symbol na spotřebiči, návod k obsluze a obal vás na tento důležitý problém upozorňuje. Materiały použité v tomto spotřebiči jsou

recyklovatelné. Recyklací použitých domácích spotřebičů významně přispějete k ochraně životního prostředí. Informace o sběrném místě vám sdělí místní obecní úřad.

Evropská směrnice pro baterie (2006/66/ES) zakazuje vyhazovat baterie spolu s domácím odpadem. Mohou obsahovat látky škodlivé pro životní prostředí. Vybité baterie můžete odevzdat na místní sběrné místo nebo v recyklačním středisku. Aby nedošlo k přehřátí v důsledku zkratu, lithiové baterie se musí ze zařízení vyjmout a jejich póly se musí izolovat pomocí izolační pásky nebo jinak chránit před zkratem.

Všechny dostupné informace a náhradní díly naleznete na adrese www.tristar.eu!

BEZPEČNOST

- Batérie nevystavujte vysokým teplotám ani priamemu slnečnému žiareniu. Batérie nikdy nevyhadzujte do ohňa. Existuje riziko výbuchu!

- Vyhýbajte sa kontaktu s kovovými predmetmi (Kruhy, prstene, klince, skrutky atd.), je tu nebezpečenstvo skratu!

1. Prívod vzduchu 8.	Konektor hadice (koniec v smere od okna)
2. Vzduchový filter 9.	Hadica výstupu horúceho vzduchu
3. Ovládací panel 10.	Konektor hadice (koniec v smere od klimatizácie)
4. Napájací kábel 11.	Súprava posuvného okna + pripojovacie prvky
5. Výstup vzduchu 12.	Dialľkové ovládanie
6. Závlek 13. Batérie
7. Vypúšťací otvor

1. Tlačidlo napájania (zap/vyp)
2. Tlačidlá teploty
3. Tlačidlo režimu
4. Tlačidlo nastavenia rýchlosti ventilátora
5. Tlačidlo časovača (zap/vyp)

FILL HIGH LOW TIMER 8:00 COOL SHROOMERY FAIR POWER FLUSH HINDA MODE TAX SPEEDS TIMES 1 2 3 4 5

DIAL'KOVÉ OVLÁDANIE

1. Tlačidlo napájania (zap/vyp)
2. Tlačidlo časovača
3. Tlačidlo režimu
4. Tlačidlo nastavenia rýchlosti ventilátora
5. Tlačidlo zvýšenia teploty (+)
6. Tlačidlo zníženia teploty (-)

• Stlačte tlačidlo „Mode“ (Režim), kým sa nezobrazí ikona „Odvlhčovač“.
• Teplota sa zvolí automaticky.
• Rýchlost ventilátora sa zvolí automaticky.

Ventilácia

• Stlačte tlačidlo „Mode“ (Režim), kým sa nezobrazi ikona „Ventilátor“.
• Stlačením tlačidla „Fan speed“ (Rýchlost ventilátora) nastavíte prietok vzduchu.

Použitie časovača

• Vzduchový filter by sa mal čistit' raz každé dva týždne.

Kód E4 • Nádrž na vodu je plná • Vyprázdnite nádrž na vodu.

PRODUKT ALEBO ZARIADENIE OBSAHUJE FLUÓROVANÉ SKLENÍKOVÉ PLYNY.
