Značka	TriStar
Model	PD8899
Typ produktu	Mobilní monobloková klimatizace
Chladivo	R290 (propan)
Množství chladiva	0,16 kg
Napájení	220-240 V ~ 50 Hz
Provozní režimy	Chlazení, Odvlhčování, Větrání
Časovač	24 hodin (zapnutí/vypnutí)
Dálkové ovládání	Ano, s bateriemi v ceně
Vzduchový filtr	omyvatelný, doporučuje se čištění každé 2 týdny
Odvodnění	Ruční pomocí vypouštěcí zátky
Bezpečnost	Automatické vypnutí při plné nádrži, ochrana proti přehřátí
Minimální plocha místnosti	4 m² (podle kapacity)
Displej	LED s indikátory režimu, teploty, časovače
Rychlost ventilátoru	Několik nastavitelných rychlostí
Rozsah teplot	16 °C až 31 °C
Chybové kódy	E0 (vadné čidlo), E2 (plná nádrž)

Často kladené otázky - PD8899 TRISTAR

Co dělat, když spotřebič nefunguje?

Zkontrolujte, zda není nádrž na vodu plná (kontrolka bliká). Vypusťte ji. Zkontrolujte nastavenou teplotu a ujistěte se, že zásuvka funguje.

Proč spotřebič dostatečně nechladí?

Zkontrolujte, zda jsou dveře a okna zavřená, zda je odvodní hadice správně připojena a není ucpaná, a zda není blokován vstup vzduchu. Vyčistěte vzduchový filtr.

Jak nastavit časovač?

Pro zapnutí: spotřebič vypnutý, stiskněte Timer, nastavte hodinu tlačítky teploty. Pro vypnutí: spotřebič zapnutý, stiskněte Timer, nastavte hodinu. Rozsah 0 až 24 hodin.

Co znamená kód E0 na displeji?

Kód E0 indikuje vadné čidlo teploty okolí. Pro jeho výměnu kontaktujte autorizovaného technika.

Co znamená kód E2?

Kód E2 znamená, že nádrž na vodu je plná. Vypusťte vodu pomocí vypouštěcí zátky ve spodní části spotřebiče.

Jak vyčistit vzduchový filtr?

Vypněte a odpojte spotřebič. Otevřete mřížku, vyjměte filtr. Umyjte jej vlažnou vodou (max 40°C) s neutrálním čisticím prostředkem. Před vložením zpět osušte mimo přímé slunce.

Proč spotřebič vydává hluk?

Ujistěte se, že je umístěn na rovném a stabilním povrchu. Hluk může také pocházet z proudění chladiva, což je normální.

Jak vypustit vodu z nádrže?

Umístěte nádobu pod odvodní otvor vzadu. Odstraňte gumovou zátku. Voda vyteče. Po vypuštění zátku vraťte zpět.

Mohu použít prodlužovací kabel?

Použití prodlužovacího kabelu se nedoporučuje. Zapojte přímo do uzemněné zásuvky 220-240V.

Jaké chladivo se používá?

Chladivem je R290 (propan), hořlavý plyn. Spotřebič obsahuje 0,16 kg. Do okruhu smí zasahovat pouze kvalifikovaný technik.

NÁVOD K OBSLUZE PD8899 TRISTAR

CS | Návod na použití

SK | Návod na použitie

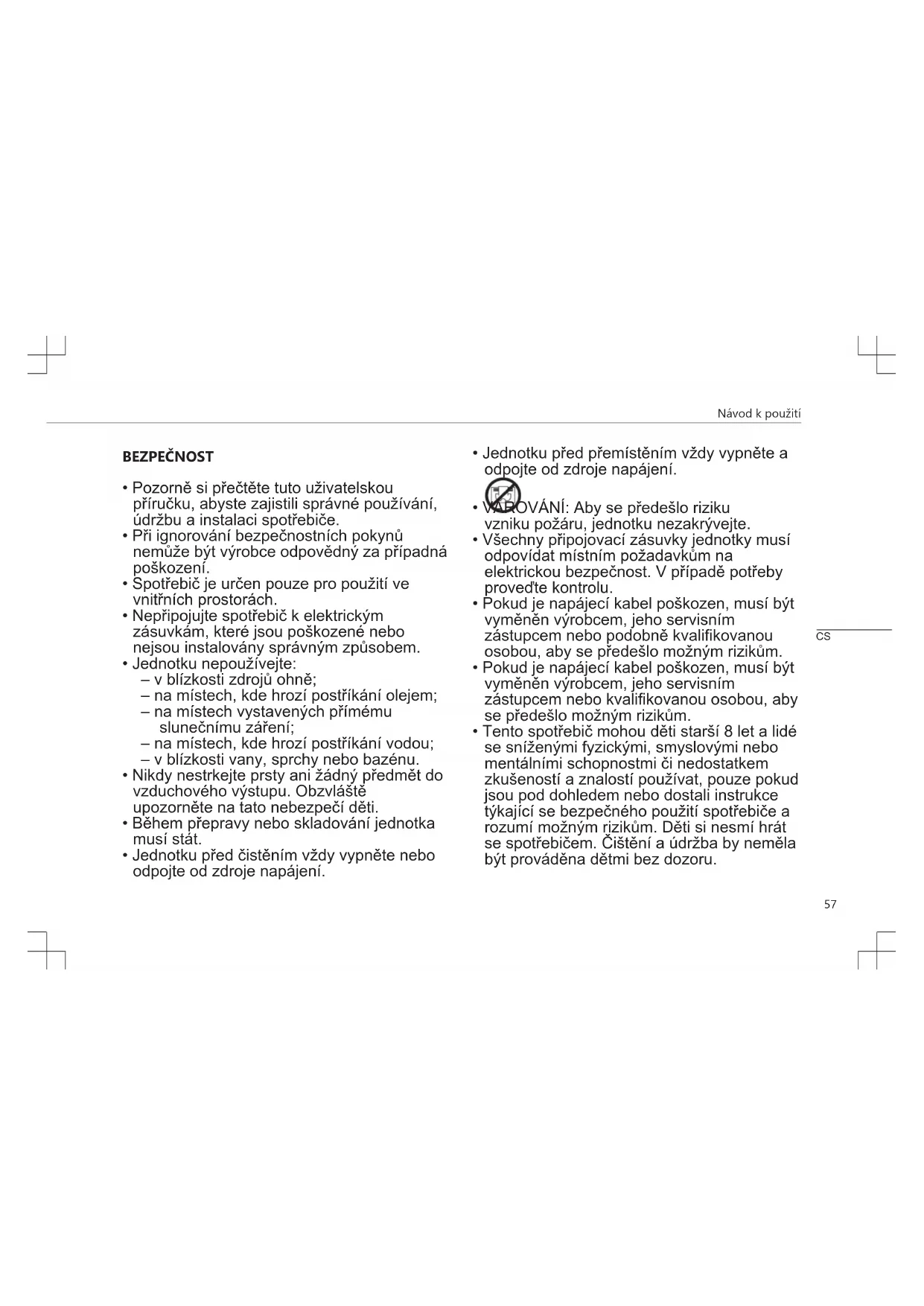

• Pozorně si přečtěte tuto uživatelskou příručku, abyste zajistili správné používání, údržbu a instalaci spotřebiče.
• Při ignorování bezpečnostních pokynů nemůže být výrobce odpovědný za případná poškození.
• Spotřebič je určen pouze pro použití ve vnitřních prostorách.
• Nepřipojujte spotřebič k elektrickým zásuvkám, které jsou poškozené nebo nejsou instalovány správným způsobem.
• Jednotku nepoužívejte:
• v blízkosti zdrojů ohně;
• na místech, kde hrozí postříkání olejem;
• na místech vystavených přímému slunečnímu záření;
• na místech, kde hrozí postříkání vodou;
• v blízkosti vany, sprchy nebo bazénu.
• Nikdy nestrkejte prsty ani žádný předmět do vzduchového výstupu. Obzvláště upozorněte na tato nebezpečí děti.
• Během přepravy nebo skladování jednotka musí stát.

• Jednotku před čistěním vždy vypněte nebo odpojte od zdroje napájení.

• Jednotku před přemístěním vždy vypněte a odpojte od zdroje napájení.
  • VAROVÁNÍ: Aby se předešlo riziku vzniku požáru, jednotku nezakrývejte.

• Všechny připojovací zásuvky jednotky musí odpovídat místním požadavkům na elektrickou bezpečnost. V případě potřeby provedte kontrolu.
• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo možným rizikům.
• Pokud je napájecí kabel poškožen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo kvalifikovanou osobou, aby se předešlo možným rizikům.
• Tento spotřebič mohou děti starší 8 let a lidé se sníženými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí používat, pouze pokud jsou pod dohledem nebo dostali instrukce týkající se bezpečného použití spotřebiče a rozumí možným rizikům. Děti si nesmí hrát se spotřebičem. Čištění a údržba by neměla být prováděna dětmi bez dozoru.

\*\*\* TRISTAR Návod k použití

• Tento spotřebič lze použít pouze v domácnosti za účelem, pro který byl vyroben.
• Poznámka:

– Dojde-li k poškození, odpojte napájecí kabel a kontaktujte prodejce nebo autorizovaného opravce.
– Napájecí kabel musí být v každém případě řádně uzemněn.
– Abyste zamezili vzniku nebezpečí, když je napájecí kabel poškozený, odpojte zdroj napájení. V takovém případě jej musí vyměnit prodejce nebo autorizovaný opravce.

Varování

• Používejte pouze výrobcem doporučený postup odmrazování a čištění. Proces odmrazování nebo čištění žádným způsobem neurychlujte.
• Spotřebič se musí skladovat v místnosti bez trvale zapnutých zdrojů vznícení (např. otevřený oheň, zapnutý plynový spotřebič nebo zapnutý elektrický ohřívač).
• Spotřebič nepropichujte ani nevhazujte do ohně.

• Pamatujte, že chladiva mohou být bez zápachu.

• Spotřebič by se měl instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než X m2. (X=4 pro 5000 Btu/h, 7000 Btu/h, 8000 Btu/h; X=7,7 pro 9000 Btu/h, 10000 Btu/h, 10500 Btu/h)

• Opravu nebo údržbu jednotky nechte provést pouze u autorizovaného opravce.
• Za napájecí kabel netahejte, nedeformujte ho, neupravujte ho a ani ho neponořujte do vody. Tahání nebo nesprávná manipulace s napájecím kabelem mohou způsobit poškození jednotky a úraz elektrickým proudem.
• Dodržujte vnitrostátní předpisy týkající se používání plynů.
• Ventilační otvory ničím nezakrývejte.
• Každá osoba, která provádí práce nebo zásahy na okruhu s chladivem, musí mít platný certifikát vystavený akreditovaným orgánem, který potvrzuje, že je kompetentní bezpečně manipulovat s chladivem podle obecně platných nařízení v odvětví.
• Opravy se musí vždy provádět pouze podle doporučení vydaných výrobcem spotřebiče. Údržba a opravy, které vyžadují asistenci

druhé vyškolené osoby, se musí provádět pod dohledem osoby způsobilé k manipulaci s hořlavými chladivy.

- S výjimkou případů, kdy z jednotky vycházejí neobvyklé zvuky, podivný zápach nebo kouř, nevypínejte spuštěnou jednotku odpojením napájecího kabelu. Mohlo by dojít k úrazu elektrickým proudem nebo k požáru v důsledku vzniklého tepla.

Specifické informace o spotřebičích používajících chladivo R 290.

• Pozorně si přečtěte všechna varování.
• Když spotřebič odmrazujete a čistíte, nepoužívejte žádné jiné nástroje, než které jsou doporučeny výrobcem.
• Spotřebič se nesmí skladovat v místnosti s trvale zapnutými zdroji vznícení (např. otevřený oheň, zapnutý plynový spotřebič nebo zapnutý elektrický ohřívač).

• Spotřebič nepropichujte ani nevhazujte do ohně.

• Spotřebič by se měl instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než X m2. (X=4 pro 5000 Btu/h, 7000 Btu/h, 8000 Btu/h; X=7,7 pro 9000 Btu/h, 10000 Btu/h, 10500 Btu/h)

• Tento spotřebič obsahuje Y gramů (viz štítek na zadní straně jednotky) chladiva R290.
  • R290 je chladivo, které vyhovuje nařízením EU o ochraně životního prostředí. Nepropichujte žádnou část okruhu s chladivem.
• Pokud je spotřebič instalován, provozován nebo uskladněn na nevětraném místě, místnost musí být uzpůsobena tak, aby v ní nedocházelo k hromadění uniklého chladiva. To by mohlo způsobit nebezpečí vzniku požáru nebo výbuchu chladiva v důsledku používání elektrických ohřívačů, kamen nebo jiných zdrojů vznícení.
• Spotřebič musí být uskladněn takovým způsobem, aby se předešlo mechanickému poškození.
• Osoby, které provádí práce nebo zásahy na okruhu s chladivem, musí mít platný certifikát vystavený akreditovaným orgánem,

\*\*\* TRISTAR Návod k použití

který potvrzuje, že jsou kompetentní manipulovat s chladivem podle platných nařízení v odvětví.

- Opravy se musí provádět podle doporučení výrobce. Údržba a opravy, které vyžadují asistenci druhé vyškolené osoby, se musí provádět pod dohledem osoby způsobilé k manipulaci s hořlavými chladivy.

Baterie

- Baterii nevystavujte příliš vysokým teplotám ani přímému slunečnímu záření. Baterie nikdy nevhazujte do ohně. Hrozí riziko výbuchu!

- Baterie uchovávejte mimo dosah dětí. Baterie není hračka!

- Neotevírejte kryt baterií silou.

- Vyhněte se kontaktu s kovovými předměty (prsteny, hřebíky, šroubováky atd.). Je zde riziko zkratu!

- Výsledkem zkratu baterií může být jejich zahřátí nebo dokonce vznícení, což může vyústit v popálení.

- Kvůli Vaší bezpečnosti by póly baterií měly být při transportu přikryty adhezivními proužky.

- Nedotýkejte se prasklých a/nebo tekoucí baterie. Pokud se kapalina z baterie dostane do očí, vypláchněte si je co nejdříve čistou vodou, aniž byste si přitom očí mnuli. Neprodleně navštivte nemocnici. Bez řádné léčby mohou nastat problémy s očima.

Chladivo

(CE) N 842/2006: Tato jednotka obsahuje chladivo R290. Množství chladiva je menší než 1 kg a koluje v uzavřeném okruhu. Chladivo nemá žádný dopad na ozónovou vrstvu, ale spadá do tzv. skleníkových plynů podle Kjótského protokolu, a proto může přispívat ke globálnímu oteplování, když je uvolněno do ovzduší. Z toho důvodu chladivo mohou plnit nebo vypouštět pouze kvalifikované osoby s příslušnou certifikací. Váš spotřebič nevyžaduje doplňování chladiva, pokud je používán správným způsobem a nemá poškozený chladící okruh. GWP: R290; 3

POPIS SOUČÁSTÍ

1. Vstup vzduchu 7. Vypouštěcí otvor

2. Vzduchový filtr 8. Konektor hadice (strana okna)

3. Ovládací panel 9. Hadice odvodu horkého vzduchu

4. Napájecí kabel 10. Konektor hadice (strana klimatizace)

5. Výstup vzduchu 11. Dálkový ovladač

6. Rejdovací kolečko 12. Baterie

FUNKCE OVLÁDACÍHO PANELU

1. Vypínač
2. Tlačitka teploty
3. Tlačítko režimu
4. Tlačitko nastavení rychlosti ventilátoru
5. Tlačitko časovače

W.F HIGH LOW THER POWER TEMP+ TEMP- LED WINDOW MODE COOL DEHUM PAN SPEED TIMER 1 2 3 4 5

DÁLKOVÝ OVLADAČ

1. Tlačítko zvýšení teploty
2. Tlačitko režimu
3. Tlačítko nastavení rychlosti ventilátoru
4. Tlačitko časovače
5. Tlačitko snižení teploty
6. Vypínač

1 2 3 SPEED TEMP+ MODE 4 TEMP- TIMER 6 POWER 5

PŘED PRVNÍM POUŽITÍM

Před spuštěním spotřebiče:

• Najděte místo s blízkou elektrickou zásuvkou.
• Nainstalujte odvodní hadici a nastavte okno do správné polohy.
• Zástrčku napájecího kabelu zapojte do uzemněné zásuvky (AC 220-240 V / 50 Hz).
• Stisknutím vypínače klimatizaci zapněte.
  • Nastavte rozmezí teploty: 16-31 °C.
• Zkontrolujte, zda byla odvodní hadice správně namontována.

\*\*\* TRISTAR Návod k použití

- Když používáte funkci chlazení a odvlhčování, mezi vypnutím a zapnutím počkejte alespoň 3 minuty.

POUŽITÍ

Režim chlazení

- Stiskněte tlačítko „Režim“, dokud se nezobrazí ikona „Chlazení“.

- Stiskněte tlačítko nebo pro nastavení požadované teploty v místnosti.

- Za přibližně 5 minut jednotka zahájí chlazení.

- Stisknutím tlačítka „rychlosti ventilátoru“ nastavte průtok vzduchu.

Režim odvlhčování

- Stiskněte tlačítko „režimu“, dokud nezačne blikat „indikátor odvlhčování“.

- Teplota se nastavi automaticky.

- Rychlost ventilátoru se nastaví automaticky.

Režim časovače

Nastavení časovače zapnutí

- Když je klimatizace vypnutá, stiskněte tlačítko „časovače“ a vyberte požadovaný čas zapnutí; nastavení provedte pomocí tlačítek teploty.

- Čas zapnutí lze nastavit kdykoli v intervalu 0-24 hodin.

Nastavení časovače vypnutí

- Když je klimatizace zapnutá, stiskněte tlačítko „časovače“ a vyberte požadovaný čas vypnutí; nastavení provedte pomocí tlačítek teploty.

- Čas vypnutí lze nastavit kdykoli v intervalu 0-24 hodin.

Vypouštění vody

- Po delším provozu a před uskladněním bude zapotřebí vypustit vodu, která se v jednotce nahromadila. Připravte si vhodné místo nebo nádobu pro zachycení vody a vytáhněte pryžový uzávěr z vypouštěcího otvoru na spodní straně jednotky. Voda začne vytékat. Jakmile voda vyteče, vložte zpět uzávěr.

Funkce výstrahy plné vnitřní vodní nádržky

- Vodní nádržka uvnitř klimatizace má jeden bezpečnostní hladinový spínač, který kontroluje hladinu vody. Jakmile hladina vody dosáhne předpokládané výšky, rozsvítí se indikátor plné vodní nádržky. Provedte výše uvedené kroky a vodu vypustte.

INSTALACE

- Klimatizace se musí instalovat na rovný a stabilní povrch. Neblokujte výstup vzduchu a ponechte alespoň 30 cm místa kolem jednotky.

- Zapojení zásuvky musí odpovídat místním požadavkům na elektrickou bezpečnost.

Instalace odvodní hadice

• Zašroubujte oba konce hadice odvodu horkého vzduchu - jeden do konektoru strany okna a druhý do konektoru strany klimatizace.
• Vložte konektor hadice strany klimatizace do otvorů na zadní straně jednotky klimatizace.
• Konektor hadice strany okna upevněte k nejbližší okenní římse.

Instalační sada pro výstup z okna

• Upravte šířku (obr. 1) nebo výšku (obr. 2) posuvné okenní vložky (11) tak, aby vyhovovala otvoru okna, a zajistěte umístění této vložky (11) pomocí upevňovacích prvků.
• Posuňte/zavřete okno až k vložce.

ČIŠTĚNÍ A ÚDRŽBA

- Pred čištěním odpojte elektrické napájení jednotky.

STAR

Návod k použití

- Nejprve očistěte povrch neutrálním čisticím prostředkem a vlhkou utěrkou a potom jednotku utřete suchou utěrkou.

- Nepoužívejte benzín nebo jiné chemikálie k čištění jednotky.

- Jednotku neumývejte přímo.

Vzduchový filtr

• Vzduchový filtr by se měl čistit jednou za dva týdny.
• Otevřete mřížku vstupu vzduchu a vytáhněte vzduchový filtr.
• Vzduchový filtr očistěte neutrálním čisticím prostředkem ve vlažné vodě (40 °C) a nechte jej zcela uschnout (ne na přimém slunci).
  • Vložte filtr zpět do vstupní mřížky.

ŘEŠENÍ POTÍŽÍ

Odstraňování problémů	Možné příčiny Doporučená	nápravná opatření
Jednotka se po stisknutí vypínače nezapne.	Bliká indikátor plné vodní nádržky, tzn. že vodní nádržka je plná.Pokojová teplota je vyšší než nastavená teplota (režim elektrického vytápění).Pokojová teplota je nižší než nastavená teplota (režim chlazení).	Vypust’te vodu z vodní nádržky.Nastavte teplotu.

Jednotka dostatečně nechladí.	Dveře nebo okna nejsou zavřené.Uvnitř místnosti jsou zdroje tepla.Hadice odvodu horkého vzduchu není připojena nebo je blokována.Nastavení teploty je přiliš vysoké.Vstup vzduchu je blokován.	Ujistěte se, že všechna okna a dveře jsou zavřené.Odstraňte zdroje tepla, je-li to možné.Připojte nebo vyčistěte hadici odvodu horkého vzduchu.Obnovte nastavení teploty.Vyčistěte vstup vzduchu.
Automatick é vypnutí v režimu vytápění.	Ochrana proti přehřátí, která se aktivuje při teplotě výstupního vzduchu nad 70 °C, automaticky vypnula jednotku.	Nechte teplotu v místnosti ochladit, než znovu zapnete jednotku.
Hluk. • Podklad není rovný nebo dostatečně stabilní.Zvuk vychází z proudění chlađiva uvnitř klimatizace.		Umístěte jednotku na rovný, stabilní povrch, je-li to možné.
Kód E0 • Porucha senzoru pokojové teploty.		Vyměňte senzor pokojové teploty.
Kód E2 • Plná vodní nádržka. • Vyprázdněte vodní nádržku.

VÝROBEK OBSAHUJE FLUOROVANÝ SKLENÍKOVÝ PLYN.

Č. artiklu PD-8899
Chladivo: R290
Množství v kg: 0.16
Potenciál globálního oteplování: 3

PROSTŘEDÍ

Tento spotřebič by neměl být po ukončení životnosti vyhazován omovního odpadu, ale musí být odvezen na centrální sběrné o k recyklaci elektroniky a domácích elektrických spotřebičů.

Symbol na spotřebiči, návod k obsluze a obal vás na tento důležitý problém upozorňuje. Materiály použité v tomto spotřebiči jsou recyklovatelné. Recyklací použitých domácích spotřebičů významně přispějete k ochraně životního prostředí. Informace o sběrném místě vám sdělí místní obecní úřad.

Evropská směrnice pro baterie (2006/66/ES) zakazuje vyhazovat baterie spolu s domácím odpadem. Mohou obsahovat látky škodlivé pro životní prostředí. Vybité baterie můžete odevzdat na místní sběrné místo nebo v recyklačním středisku. Aby nedošlo k přehřátí v

důsledku zkratu, lithiové baterie se musí ze zařízení vyjmout a jejich póly se musí izolovat pomocí izolační pásky nebo jinak chránit před zkratem.

Všechny dostupné informace a náhradní díly naleznete na adrese www.tristar.eu!

TABULKA PRO KLIMATIZAČNÍ JEDNOTKY

Informační požadavky pro klimatizační jednotky s jedním a dvěma vzduchovými kanály			P
Informace pro identifikaci modelů, kterých se informace týkaji:
Popis Symbol Hodnota Jedn			otka
Jmenovitý výkon pro chlazení Prated	kW
Jmenovitý výkon pro vytápění Prated	kW
Jmenovitý příkon pro chlazení Peer	kW
Jmenovitý příkon pro vytápění Pcop	kW
Spotřeba elektrické energie v pohotovostním režimu	EERd W
Spotřeba elektrické energie ve vypnutém stavu	Poff W
Spotřeba elektrické energie v režimu ohřívače klikové skříně	Pck W

Návod k použití

Informace pro identifikaci modelů, kterých se informace týkaji:
Popis Symbol Hodnota Jedn			otka
Jmenovitá míra energetické účinnosti	EERrated
Jmenovitý koeficient výkonnosti COPrated
Spotřeba elektrické energie spotřebičů s jedním/dvěma vzduchovými kanály (samostatná indikace pro chlazení a vytápění)	Qsd kWh/		h
Spotřeba elektrické energie spotřebiče se dvěma vzduchovými kanály	Qdd kWh/		h
Hladina akustického výkonu Lwa dB(A			)

BEZPEČNOST

1. Prívod vzduchu 7.	Vypúšťací otvor
2. Vzduchový filter 8.	Konektor hadice (koniec v smere od okna)
3. Ovládací panel 9.	Hadica výstupu horúceho vzduchu
4. Napájací kábel 10.	Konektor hadice (koniec v smere od klimatizácie)
5. Výstup vzduchu 11.	Dialľkové ovládanie
6. Závlek 12. Batérie

FUNKCIA OVLÁDACIEHO PANELA

1. Tlačidlo napájania (zap/vyp)
2. Tlačidlá teploty
3. Tlačidlo režimu
4. Tlačidlo nastavenia rýchlosti ventilátora
5. Tlačidlo časovača (zap/vyp)

W.F HIGH LOW THER POWER TEMP+ TEMP- LED WINDOW MODE COOL DEHUM PAN SPEED TIMER 1 2 3 4 5

DIAL'KOVÉ OVLÁDANIE

1. Tlačidlo zvýšenia teploty
2. Tlačidlo režimu
3. Tlačidlo nastavenia rýchlosti ventilátora
4. Tlačidlo časovača (zap/vyp)
5. Tlačidlo zníženia teploty
6. Tlačidlo napájania (zap/vyp)

• Stlačte tlačidlo "Mode" (režim), kým indikátor odvlhčovania bliká.
• Teplota sa zvolí automaticky.
• Rýchlost ventilátora sa zvolí automaticky.

Použitie časovača

Nastavenie ZAP časovača

• Ked je klimatizácia VYP, stlačte tlačidlo "Timer" (časovač) a zvolte požadované ZAP času a nastavte používanie tlačidiel teploty.
• ZAP času je možné nastavit' kedykol'vek v rozsahu 0-24 hodín.

• Ked' je klimatizácia ZAP, stlačte tlačidlo "Timer" (časovač) a zvolte požadované VYP času a nastavte používanie tlačidiel teploty.
  • VYP času je možné nastavit' kedykol'vek v rozsahu 0-24 hodín.

Vypúšt'anie
