GEBRUIKSAANWIJZING AC5670 TRISTAR

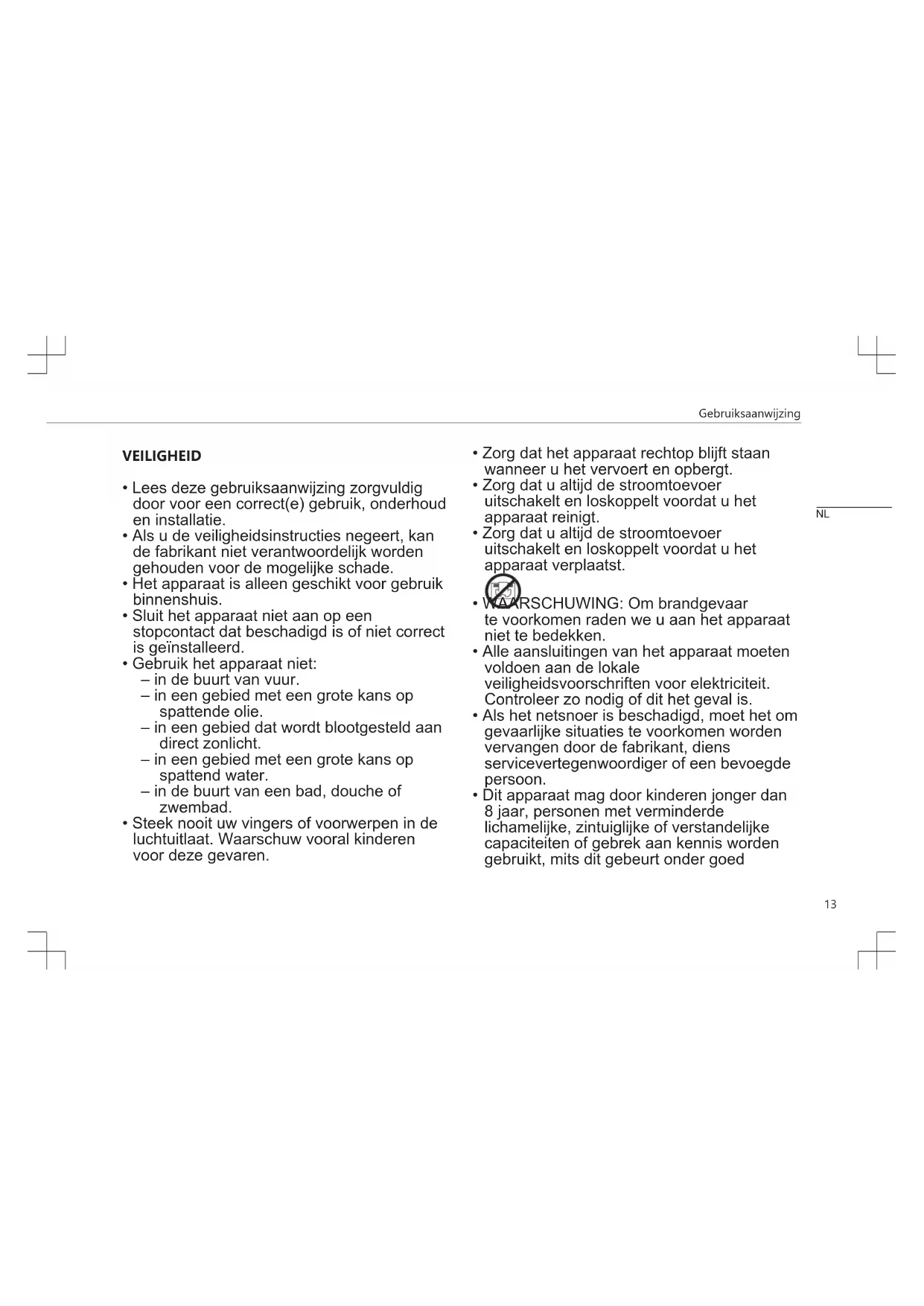

• Lees deze gebruiksaanwijzing zorgvuldig door voor een correct(e) gebruik, onderhoud en installatie.

• Als u de veiligheidsinstructies negeert, kan de fabrikant niet verantwoordelijk worden gehouden voor de mogelijke schade.

• Het apparaat is alleen geschikt voor gebruik binnenshuis.

• Sluit het apparaat niet aan op een stopcontact dat beschadigd is of niet correct is geïnstalleerd.

• Gebruik het apparaat niet: – in de buurt van vuur. – in een gebied met een grote kans op spattende olie. – in een gebied dat wordt blootgesteld aan direct zonlicht. – in een gebied met een grote kans op spattend water. – in de buurt van een bad, douche of zwembad.

• Steek nooit uw vingers of voorwerpen in de luchtuitlaat. Waarschuw vooral kinderen voor deze gevaren.

• Zorg dat het apparaat rechtop blijft staan wanneer u het vervoert en opbergt.

• Zorg dat u altijd de stroomtoevoer uitschakelt en loskoppelt voordat u het apparaat reinigt.

• Zorg dat u altijd de stroomtoevoer uitschakelt en loskoppelt voordat u het apparaat verplaatst.

• WAARSCHUWING: Om brandgevaar te voorkomen raden we u aan het apparaat niet te bedekken.

• Alle aansluitingen van het apparaat moeten voldoen aan de lokale veiligheidsvoorschriften voor elektriciteit. Controleer zo nodig of dit het geval is.

• Als het netsnoer is beschadigd, moet het om gevaarlijke situaties te voorkomen worden vervangen door de fabrikant, diens servicevertegenwoordiger of een bevoegde persoon.

• Dit apparaat mag door kinderen jonger dan 8 jaar, personen met verminderde lichamelijke, zintuiglijke of verstandelijke capaciteiten of gebrek aan kennis worden gebruikt, mits dit gebeurt onder goed NLGebruiksaanwijzing

toezicht of zij juiste instructies hebben gekregen over het gebruik van het apparaat en de gevaren van het gebruik begrijpen. Kinderen mogen niet spelen met het apparaat. Het apparaat mag niet zonder toezicht worden gereinigd of onderhouden door kinderen.

• Dit apparaat is uitsluitend voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

• Opmerkingen: – In geval van schade schakelt u het apparaat uit, koppelt u de stroomtoevoer los en neemt u contact op met de dealer of een aangewezen reparatiebedrijf. – Het netsnoer moet altijd stevig worden geaard. – Om gevaarlijke situaties te voorkomen, moet u de stroomtoevoer loskoppelen als het netsnoer is beschadigd. Laat het snoer vervangen door de dealer of een hiertoe aangewezen reparatiebedrijf. Waarschuwing

• Volg uitsluitend het aanbevolen ontdooi- en reinigingsproces van de fabrikant. Probeer het ontdooi- of reinigingsproces op geen enkele andere manier te versnellen.

• Het apparaat moet worden opgeslagen in een ruimte zonder voortdurend werkende ontstekingsbronnen (bijvoorbeeld: open vlammen, een werkend gasapparaat of een werkende elektrische verwarming).

• Doorboor of verbrand het apparaat niet.

• Houd er rekening mee dat koelmiddelen geurloos kunnen zijn.

• Het apparaat moet worden geïnstalleerd, gebruikt en opgeslagen in een ruimte met een vloeroppervlak van meer dan Xm2. (X=4 voor 7000 Btu/u)

• Neem uitsluitend contact op met een bevoegde onderhoudsmonteur voor reparatie- of onderhoudswerkzaamheden aan dit apparaat.

• Trek niet aan het netsnoer en vervorm of wijzig het niet. Dompel het ook niet onder in water. Door aan het netsnoer te trekken of het verkeerd te gebruiken, kunt u het apparaat beschadigen en een elektrische schok veroorzaken.

• Het is verplicht de nationale gasvoorschriften in acht te nemen.

• Zorg dat de ventilatieopeningen niet worden geblokkeerd.Gebruiksaanwijzing

• Mensen die werken aan een koelcircuit of zo'n circuit openen, moeten in het bezit zijn van een actueel, geldig certificaat van een door de branche geaccrediteerde beoordelingsautoriteit dat bevestigt dat ze bekwaam zijn in een veilige omgang met koelmiddelen conform een door de branche erkende beoordelingsspecificatie.

• Stop het apparaat niet door het netsnoer uit het stopcontact te trekken terwijl het apparaat is ingeschakeld. De warmte die hierbij ontstaat, kan namelijk een elektrische schok of brand veroorzaken. De enige situaties waarin u dit wel mag doen, is als u vreemde geluiden hoort, een vreemde geur ruikt of er rook uit het apparaat komt. Specifieke informatie over apparaten met R290-koelgas.

• Lees alle waarschuwingen zorgvuldig door.

• Bij het ontdooien en reinigen van het apparaat mogen alleen de hulpmiddelen worden gebruikt die door het productiebedrijf worden aangeraden.

• Het apparaat mag niet worden opgeslagen in een ruimte met voortdurend werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gasapparaat of een werkende elektrische verwarming).

• Doorboren of verbranden is niet toegestaan.

• Dit apparaat bevat Y g (zie het typeplaatje aan de achterkant van het apparaat) R290- koelgas.

• R290 is een koelgas dat voldoet aan de Europese milieurichtlijnen. Doorboor geen enkel deel van het koelcircuit.

• Als het apparaat wordt geïnstalleerd, gebruikt of opgeslagen in een niet- geventileerde ruimte, moet de ruimte zijn ontworpen om de ophoping van koelmiddel in geval van lekkages te voorkomen. Koelmiddellekkages kunnen de kans op brand of explosies vergroten doordat elektrische verwarmingen, fornuizen of andere ontstekingsbronnen ervoor zorgen dat het koelmiddel ontbrandt.

• Het apparaat moet dusdanig worden opgeslagen dat mechanische storingen worden voorkomen. NLGebruiksaanwijzing

• Mensen die werken aan het koelcircuit of het bedienen, moeten in het bezit te zijn van de juiste certificering, die is verleend door een geaccrediteerde organisatie en die garandeert dat ze vaardig zijn in de omgang met koelmiddelen in overeenstemming met een specifieke evaluatie die wordt erkend door brancheverenigingen.

• Reparaties moeten worden uitgevoerd op basis van de aanbevelingen van het productiebedrijf. Onderhouds- en reparatiewerkzaamheden waarbij de hulp van ander geschoold personeel is vereist, moeten worden uitgevoerd onder het toezicht van degene die kundig is in het gebruik van brandbare koelmiddelen. Batterijen

• Stel de batterijen NOOIT bloot aan hoge temperaturen of direct zonlicht. Gooi batterijen NOOIT in open vuur. Explosiegevaar!

• Houd batterijen uit de buurt van kinderen. Batterijen zijn geen speelgoed!

• Open de batterijen niet met kracht.

• Vermijd contact met metalen voorwerpen (ringen, spijkers, schroeven, etc.) om gevaar van kortsluiting te voorkomen!

• Door kortsluiting kunnen batterijen heet worden of zelfs ontbranden. Dit kan brandwonden veroorzaken.

• Voor uw veiligheid moeten de contactpunten tijdens vervoer met plakstrips worden afgedekt.

• Raak een gescheurde en/of lekkende batterij niet aan! Spoel als de vloeistof uit de batterij in uw ogen komt uw ogen dan zo snel mogelijk uit met schoon water en wrijf niet in uw ogen. Ga onmiddellijk naar het ziekenhuis. Als dit niet wordt behandeld, kan dit oogproblemen veroorzaken. Koelmiddel (CE) N 842/2006: Dit apparaat bevat het koelmiddel R290. De hoeveelheid koelmiddel bedraagt minder dan 1kg en het koelmiddel bevindt zich in een gesloten koelcircuit. Het koelmiddel draagt niet bij aan ozonafbraak, maar is volgens het Kyotoprotocol wel een broeikasgas en kan daardoor bijdragen aan de opwarming van de aarde wanneer het in de atmosfeer terechtkomt. Daarom mogen vul- en leegwerkzaamheden alleen worden uitgevoerd door gekwalificeerde technici met een koelcertificaat. Het apparaat hoeft niet opnieuw met koelmiddel te worden gevuld als het correct wordt gebruikt en het koelcircuit onbeschadigd is. GWP (aardopwarmingsvermogen): R290: 3Gebruiksaanwijzing

1. Luchtinlaat 8. Slangaansluiting (raamuiteinde)

2. Luchtfilter 9. Afvoerslang voor warme lucht

3. Bedieningspaneel 10. Slangaansluiting (airconditioner-uiteinde)

2. Temperatuurknoppen

4. Regelknop voor ventilatorsnelheid

5. Timerknop (aan/uit)

4. Regelknop voor ventilatorsnelheid

5. Knop voor hogere temperatuur (+)

6. Knop voor lagere temperatuur (-)

NLGebruiksaanwijzing

• Er zijn 2 AAA-batterijen vereist.

• Controleer of u de batterijen in de juiste richting hebt geplaatst.

• Zorg er bij het vervangen voor dat beide batterijen tegelijk worden vervangen.

VÓÓR HET EERSTE GEBRUIK

Voordat u de handelingen in dit gedeelte uitvoert:

• Kies een geschikte locatie in de buurt van een stopcontact.

• Installeer de afvoerslang en zorg dat het raam in de juiste stand staat.

• De meegeleverde kleine witte klemmen moeten op de raamset worden gemonteerd.

• Sluit het netsnoer aan op een geaard stopcontact van AC220~240V/50Hz.

• Druk op de aan/uit-knop om de airconditioner in te schakelen.

• Stel het temperatuurbereik in: 16°C-31°C.

• Controleer of de afvoerslang correct is gemonteerd.

• Wanneer u koel- en ontvochtigingsfuncties gebruikt, moet u minstens 3 minuten wachten tussen het uit- en inschakelen.

DE TOETSEN OP HET APPARAAT GEBRUIKEN

Bediening van koelfunctie

• Druk op de modusknop tot het pictogram voor koeling wordt weergegeven.

• Druk op de toetsen + <Temperatuur omhoog> en - <Temperatuur omlaag> om de gewenste temperatuur voor de ruimte te selecteren.

• Het duurt ongeveer 5 minuten voordat het koelen wordt gestart.

• Druk op de toets voor de ventilatorsnelheid om de snelheid van de luchtstroom aan te passen. Bediening van ontvochtigingsfunctie

• Druk op de modusknop tot het pictogram voor ontvochtiging wordt weergegeven.

• De temperatuur wordt automatisch geselecteerd.

• De ventilatorsnelheid wordt automatisch geselecteerd. Bediening van ventilator

• Druk op de modusknop tot het pictogram voor de ventilator wordt weergegeven.

• Druk op de toets voor de ventilatorsnelheid om de snelheid van de luchtstroom aan te passen. Bediening van timer Inschakeltijd van timer instellen

• Wanneer de airconditioner is uitgeschakeld, drukt u op de timertoets en selecteert u de gewenste inschakeltijd met behulp van de toetsen + <Temperatuur omhoog> en - <Temperatuur omlaag>.

• De inschakeltijd kan worden ingesteld tussen 0 en 24 uur. Uitschakeltijd van timer instellen

• Wanneer de airconditioner is ingeschakeld, drukt u op de timertoets en selecteert u de gewenste uitschakeltijd met behulp van de toetsen + <Temperatuur omhoog> en - <Temperatuur omlaag>.

• De uitschakeltijd kan worden ingesteld tussen 0 en 24 uur. Water afvoerenGebruiksaanwijzing

• Wanneer u het apparaat lange tijd hebt gebruikt en voordat u het opslaat, moet u het opgehoopte water afvoeren. Bereid een geschikte locatie of bak voor om het water op te vangen. Verwijder vervolgens de rubberen stop uit het afvoergat aan de onderkant van het apparaat. Het water loopt nu uit het apparaat. Als er geen water meer uit het apparaat loopt, kunt u de afvoerstop aanbrengen. Alarmfunctie voor vol intern waterreservoir

• Het interne waterreservoir van de airconditioner is uitgerust met een veiligheidsschakelaar om het waterpeil te controleren. Wanneer het waterpeil een verwachte hoogte bereikt, gaat er een indicator branden om aan te geven dat het waterreservoir vol is. Voer de vorige stappen uit om het water af te voeren. INSTALLATIE

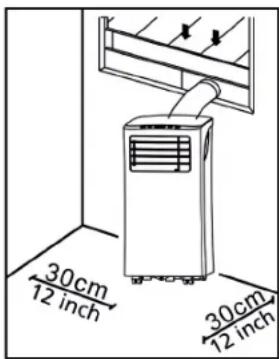

• De airconditioner moet op een vlak en stabiel oppervlak worden geïnstalleerd. Blokkeer de luchtuitlaat niet en houd minstens 30cm ruimte vrij rond het apparaat.

• De bedrading moet voldoen aan de lokale veiligheidsvoorschriften voor elektriciteit. Installatie van afvoerslang

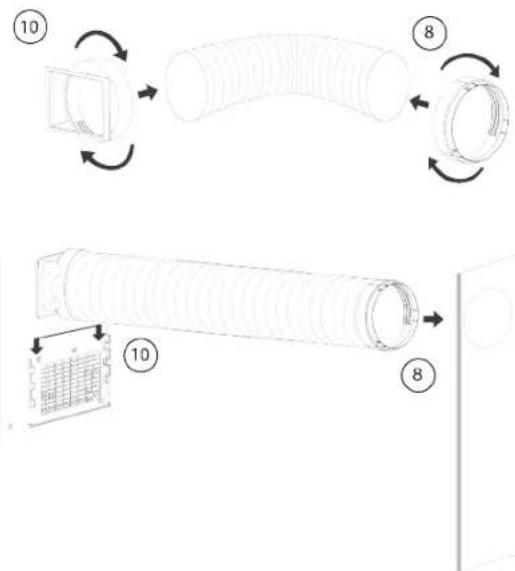

• Draai beide uiteinden van de afvoerslang voor warme lucht (9) in het raamuiteinde van de slangaansluiting (8) en in het airconditioner-uiteinde van de slangaansluiting (10).

• Steek het airconditioner-uiteinde (10) van de slang in de opening aan de achterkant van de airconditioner.

• Zet het raamuiteinde (8) van de slangaansluiting vast aan het dichtstbijzijnde raamkozijn. NLGebruiksaanwijzing

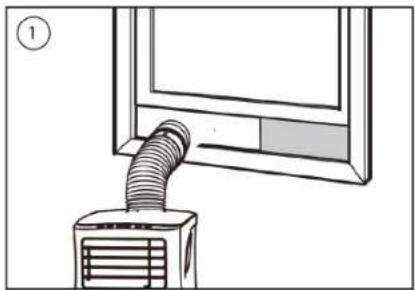

Installatie van de raamschuifset

• Pas de breedte (afbeelding 1) of de hoogte (afbeelding 2) van de raamschuif (11) aan zodat deze geschikt is voor de opening van het raam. Zet de raamschuif (11) in deze positie vast met de bevestigingspluggen.

• Beweeg het raam omhoog tot aan de schuif.Gebruiksaanwijzing

APP Het apparaat kan met de ingebouwde bedieningselementen handmatig worden bediend, u kunt de afstandsbediening gebruiken of u kunt een smartphone of spraak gebruiken voor de bediening. Voordat u begint, moet u de HomeWizard Climate-app downloaden. De HomeWizard Climate-app is beschikbaar voor Android en iOS. Het apparaat koppelen aan de HomeWizard Climate-app

• Zorg ervoor dat het apparaat is ingeschakeld.

• Open de HomeWizard Climate-app.

• Maak een account aan. Als u al een HomeWizard-account hebt, meldt u zich aan met uw gegevens.

• Klik op 'Add New Climate Device' (Nieuw klimaatapparaat toevoegen) om een nieuw apparaat toe te voegen.

• Selecteer het apparaat dat u wilt verbinden.

• Volg de instructies in de app om het apparaat te verbinden. SCHOONMAAKONDERHOUD

• Koppel het apparaat los van het stopcontact voordat u het reinigt.

• Maak het oppervlak eerst schoon met een neutraal schoonmaakmiddel en een natte doek en vervolgens met een droge doek.

• Gebruik geen benzine of andere chemicaliën om het apparaat schoon te maken.

• Was het apparaat niet direct. Luchtfilter

• Het luchtfilter moet om de twee weken worden gereinigd.

• Open het rooster van de luchtinlaat en verwijder het luchtfilter.

• Reinig het luchtfilter met een neutraal reinigingsmiddel in lauw water van 40°C en laat het drogen (niet in direct zonlicht).

• Plaats het luchtfilter terug in het inlaatrooster. PROBLEMEN OPLOSSEN Problem

Mogelijke oorzaken Voorgestelde oplossingen Het apparaat wordt niet ingeschak eld wanneer u op de aan/uit- toets drukt.

• De indicator voor het waterreservoir knippert en het reservoir is vol.

• De kamertemperatuur is hoger dan de ingestelde temperatuur (elektrische- verwarmingsmodus).

• De kamertemperatuur is lager dan de ingestelde temperatuur (koelmodus).

• Laat het water uit het waterreservoir lopen.

• Wijzig de temperatuur. NLGebruiksaanwijzing

Het apparaat koelt niet voldoend

• Deuren of ramen zijn niet gesloten.

• Er bevinden zich warmtebronnen in de ruimte.

• De afvoerslang voor warmte lucht is niet aangesloten of wordt geblokkeerd.

• De temperatuur is te hoog ingesteld.

• De luchtinlaat wordt geblokkeerd.

• Zorg dat alle ramen en deuren gesloten zijn.

• Verwijder de warmtebronnen zo mogelijk.

• Sluit de afvoerslang voor warmte lucht aan of reinig de slang.

• Stel de temperatuur opnieuw in.

• Reinig de luchtinlaat. Het apparaat maakt veel geluid.

• De ondergrond is niet waterpas of niet vlak genoeg.

• Het geluid wordt veroorzaakt door het koelmiddel dat door de airconditioner stroomt.

• Plaats het apparaat zo mogelijk op een vlakke ondergrond die waterpas is. Code E0. • De temperatuursensor voor de ruimte is defect.

• Vervang de temperatuursensor voor de ruimte. Code E1. • De temperatuursensor voor de condensor is defect.

• Vervang de temperatuursensor voor de condensor. Code E2. • Het waterreservoir is vol.

• Maak het waterreservoir leeg. Code E3. • De temperatuursensor voor de verdamper is defect.

• Vervang de temperatuursensor voor de verdamper. Code E4. • Het waterreservoir is vol.

• Maak het waterreservoir leeg.

• Hierbij verklaart Smartwares Europe dat de radioapparatuur van het type AC-5670 voldoet aan richtlijn 2014/53/EU

• De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.princesshome.eu/docGebruiksaanwijzing

MILIEU Het apparaat mag niet worden weggegooid met het huisvuil na beëindiging van de nuttige levensduur, maar moet worden ingeleverd op een centraal punt voor de recycling van elektrische en elektrische huishoudelijke apparaten. Dit symbool op het apparaat, in de instructiehandleiding en op de verpakking vestigt de aandacht op dit belangrijke punt. De materialen die in dit apparaat zijn gebruikt kunnen worden gerecycled. Door gebruikte huishoudelijke apparaten te recyclen, draagt u in belangrijke mate bij aan de bescherming van ons milieu. Vraag uw plaatselijke autoriteiten om inlichtingen over het inzamelpunt. Volgens de Europese richtlijn voor batterijen (2006/66/EC) is het niet toegestaan om batterijen weg te gooien als huishoudelijk afval. Ze kunnen stoffen bevatten die schadelijk zijn voor het milieu. U kunt lege batterijen inleveren bij een lokaal openbaar inzamelpunt of een lokaal recyclingpunt. Om oververhitting als gevolg van kortsluiting te voorkomen moeten lithiumbatterijen uit het product worden verwijderd en moeten de polen met isolatietape of een ander materiaal worden afgeschermd. Alle beschikbare informatie en gegevens over reserveonderdelen zijn te vinden op www.tristar.eu! NLManuel d'instructions
