BEDIENUNGSANLEITUNG AC5670 TRISTAR

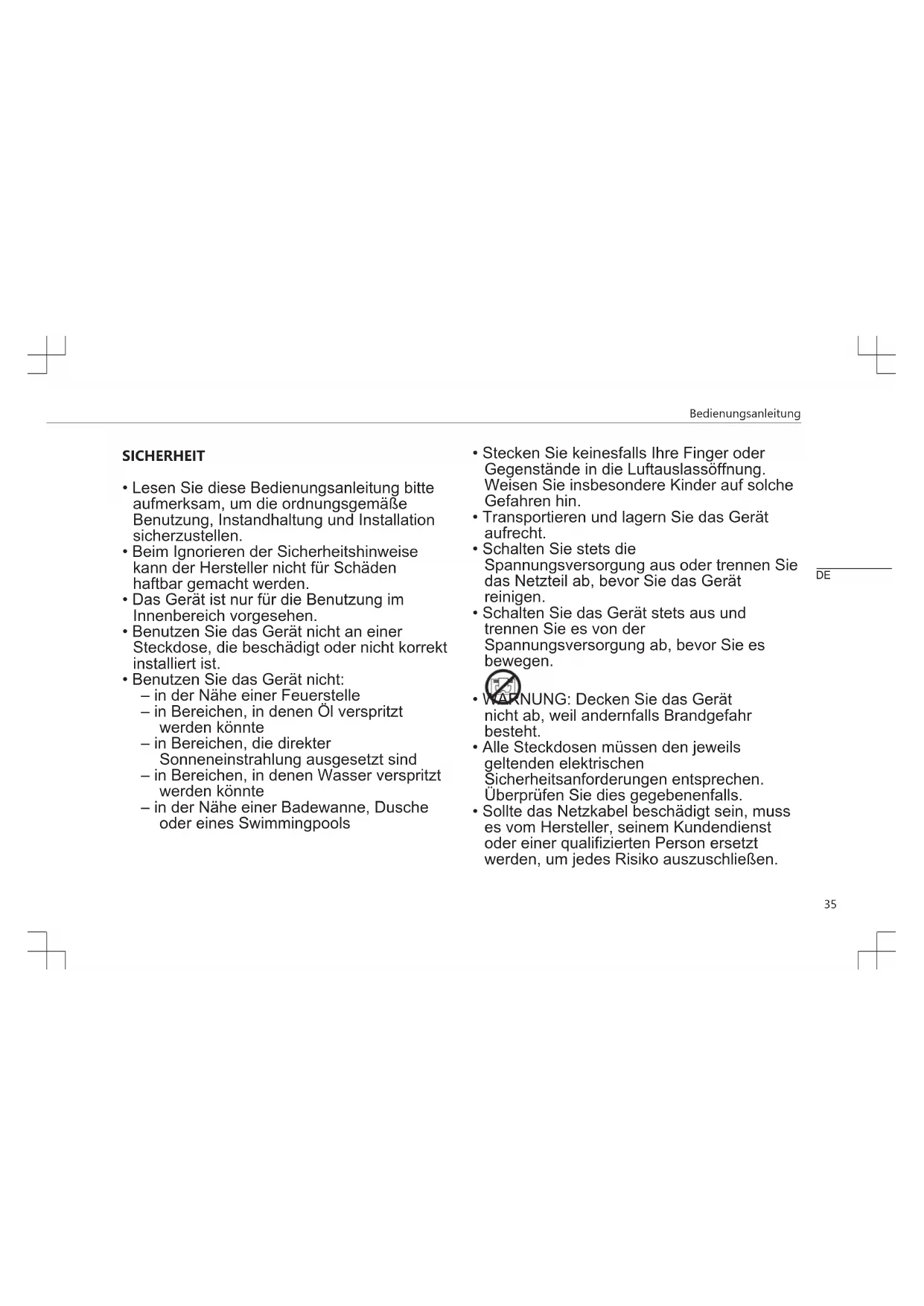

• Lesen Sie diese Bedienungsanleitung bitte aufmerksam, um die ordnungsgemäße Benutzung, Instandhaltung und Installation sicherzustellen.

• Beim Ignorieren der Sicherheitshinweise kann der Hersteller nicht für Schäden haftbar gemacht werden.

• Das Gerät ist nur für die Benutzung im Innenbereich vorgesehen.

• Benutzen Sie das Gerät nicht an einer Steckdose, die beschädigt oder nicht korrekt installiert ist.

• Benutzen Sie das Gerät nicht: – in der Nähe einer Feuerstelle – in Bereichen, in denen Öl verspritzt werden könnte – in Bereichen, die direkter Sonneneinstrahlung ausgesetzt sind – in Bereichen, in denen Wasser verspritzt werden könnte – in der Nähe einer Badewanne, Dusche oder eines Swimmingpools

• Stecken Sie keinesfalls Ihre Finger oder Gegenstände in die Luftauslassöffnung. Weisen Sie insbesondere Kinder auf solche Gefahren hin.

• Transportieren und lagern Sie das Gerät aufrecht.

• Schalten Sie stets die Spannungsversorgung aus oder trennen Sie das Netzteil ab, bevor Sie das Gerät reinigen.

• Schalten Sie das Gerät stets aus und trennen Sie es von der Spannungsversorgung ab, bevor Sie es bewegen.

• WARNUNG: Decken Sie das Gerät nicht ab, weil andernfalls Brandgefahr besteht.

• Alle Steckdosen müssen den jeweils geltenden elektrischen Sicherheitsanforderungen entsprechen. Überprüfen Sie dies gegebenenfalls.

• Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ersetzt werden, um jedes Risiko auszuschließen. DEBedienungsanleitung

• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Kenntnissen verwendet werden, sofern diese Personen beaufsichtigt oder über den sicheren Gebrauch des Geräts unterrichtet wurden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.

• Dieses Gerät darf nur für den Haushaltsgebrauch und nur für den Zweck benutzt werden, für den es hergestellt wurde.

• Hinweise: – Bei Schäden trennen das Netzkabel ab und wenden sich an den Händler oder einen autorisierten Reparaturbetrieb. – In jedem Fall muss das Netzkabel ordnungsgemäß geerdet sein. – Um bei einem beschädigten Netzkabel eine mögliche Gefahr zu vermeiden, unterbrechen Sie bitte die Spannungsversorgung. Das Kabel muss vom Händler oder einem autorisierten Reparaturbetrieb ausgetauscht werden. Warnung

• Verwenden Sie ausschließlich das vom Hersteller empfohlene Enteisungs- und Reinigungsverfahren. Das Enteisungs- und Reinigungsverfahren darf in keiner Weise beschleunigt werden.

• Das Gerät ist in einem Raum ohne kontinuierlich arbeitende Zündquellen zu lagern (z.B. offene Flammen, ein aktives Gasgerät oder eine aktive Elektroheizung).

• Nicht durchbohren oder verbrennen.

• Beachten Sie, dass Kältemittel geruchlos sein können.

• Das Gerät muss in einem Raum mit einer Grundfläche von mehr als Xm2 installiert, betrieben und gelagert werden. (X=4 bei 7000Btu/h)

• Wenden Sie sich zwecks Reparatur oder Instandhaltung dieses Geräts ausschließlich an einen autorisierten Servicetechniker.Bedienungsanleitung

• Das Netzkabel darf weder gezogen, verformt oder verändert noch in Wasser getaucht werden. Ziehen am Netzkabel oder dessen unsachgemäße Benutzung kann zu Schäden am Gerät und zu einem Stromschlag führen.

• Die jeweils geltenden Gasverordnungen sind einzuhalten.

• Achten Sie darauf, dass die Lüftungsöffnungen stets frei durchlässig sind.

• Personen, die Arbeiten an einem Kühlkreislauf durchführen oder einen Kühlkreislauf öffnen, müssen eine gültige Bescheinigung von einer anerkannten Prüfstelle haben, die ihre Eignung bestätigt, Kältemittel sicher und im Einklang mit einer anerkannten Beurteilungsspezifikation zu handhaben.

• Solange das Gerät keine merkwürdigen Geräusche, Gerüche oder Rauch abgibt, darf es keinesfalls in oder außer Betrieb genommen werden, indem der Netzstecker angeschlossen oder abgetrennt wird, weil dies zu einem Stromschlag oder durch Hitzeerzeugung verursachten Brand führen kann. Spezielle Informationen für Geräte mit dem Kältemittelgas R 290.

• Lesen Sie aufmerksam alle Warnhinweise.

• Verwenden Sie außer den vom Hersteller empfohlenen keine Werkzeuge, um das Gerät zu enteisen und zu reinigen.

• Das Gerät ist in einem Raum ohne kontinuierlich arbeitende Zündquellen zu lagern (z.B. offene Flammen, ein aktives Gasgerät oder eine aktive Elektroheizung).

• Nicht durchbohren oder verbrennen.

• Dieses Gerät enthält Y g (siehe Typenschild auf der Geräterückseite) an R290 Kältemittelgas.

• R290 ist ein Kältemittelgas, das die EU- Umweltschutzrichtlinien erfüllt. Beschädigen Sie keinesfalls den Kältemittelkreis.

• Falls das Gerät in einem nicht belüfteten Bereich installiert, betrieben oder gelagert wird, muss der Raum so konzipiert sein, dass sich austretendes Kältemittel nicht ansammeln kann und eine Brand- oder DEBedienungsanleitung

Explosionsgefahr darstellt, weil es durch Elektroheizungen, Elektroöfen oder andere Zündquellen entzündet werden könnte.

• Das Gerät muss so gelagert werden, dass mechanische Defekte vermieden werden.

• Personen, die am Kühlkreislauf arbeiten oder ihn bedienen, benötigen die entsprechende, von einer zugelassenen Stelle ausgestellte Zertifizierung, die den fachgerechten Umgang mit Kältemitteln gemäß einer von Branchenverbänden anerkannten speziellen Bewertung sicherstellt.

• Reparaturen sind basierend auf den Empfehlungen der Herstellerfirma durchzuführen. Wartungs- und Reparaturarbeiten, bei der Unterstützung durch weiteres Fachpersonal bedürfen, sind unter der Aufsicht einer im Umgang mit entflammbaren Kältemitteln fachkundigen Person durchzuführen. Batterien

• Setzen Sie die Batterie keinen hohen Temperaturen oder direkter Sonneneinstrahlung aus. Werfen Sie Batterien niemals ins Feuer. Es besteht die Gefahr einer Explosion!

• Halten Sie Batterien von Kindern fern. Batterien sind kein Spielzeug!

• Die Batterien nicht gewaltsam öffnen.

• Vermeiden Sie einen Kontakt mit Metallgegenständen (Ringe, Nägel, Schrauben, etc.). Es besteht Kurzschlussgefahr!

• Ein Kurzschluss kann zur Folge haben, dass sich Batterien beträchtlich aufheizen oder sogar brennen. Das kann zu Verbrennungen führen.

• Für Ihre Sicherheit sollten die Batteriepole während des Transports mit Klebebändern abgedeckt werden.

• Berühren Sie keine beschädigte und/oder auslaufende Batterie. Falls die Flüssigkeit aus der Batterie in die Augen gelangt, spülen Sie Ihre Augen so schnell wie möglich mit sauberem Wasser aus, ohne die Augen zu reiben. Suchen Sie unverzüglich ein Krankenhaus auf. Bei unsachgemäßer Behandlung können Augenprobleme verursacht werden. Kältemittel (CE) N 842/2006: Dieses Gerät enthält das Kältemittel R290. Das Kältemittel hat ein Volumen von weniger als 1kg und befindet sich in einem geschlossenen Kühlkreislauf. Das Kältemittel hat zwar keinBedienungsanleitung

Ozonzerstörungspotenzial, gehört aber gemäß Kyoto-Protokoll zu den so genannten Treibhausgasen und kann daher zur globalen Erwärmung beitragen, wenn es an die Atmosphäre freigegeben wird. Daher dürfen nur geschulte Techniker mit einer entsprechenden Bescheinigung das Kältemittel auffüllen oder entleeren. Bei ordnungsgemäßer Benutzung und intaktem Kühlmittelkreislauf braucht das Gerät nicht nachgefüllt zu werden. GWP: R290: 3 TEILEBESCHREIBUNG

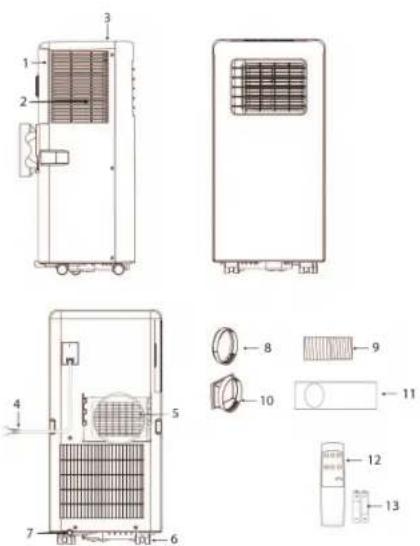

1. Lufteinlass 8. Schlauchanschluss (Fenster)

2. Luftfilter 9. Heißluft-Auslassschlauch

3. Bedienfeld 10. Schlauchanschluss (Klimagerät)

4. Netzkabel 11. Fensterschiebersatz + Fixierstopfen

5. Luftauslass 12. Fernbedienung

4. Taste Lüftergeschwindigkeit

5. Taste Timer (Ein/Aus)

DEBedienungsanleitung

4. Taste Lüftergeschwindigkeit

5. Taste Temperatur Auf (+)

6. Taste Temperatur Ab (-)

• 2xAAA-Batterien werden benötigt.

• Achten Sie darauf, dass die Batterien korrekt eingesetzt sind.

• Achten Sie darauf, immer beide Batterien zusammen auszutauschen.

VOR DEM ERSTEN GEBRAUCH

Beachten Sie vor der Inbetriebnahme bitte Folgendes:

• Suchen Sie einen Aufstellungsort mit einer gut erreichbaren Steckdose.

• Bringen Sie den Auslassschlauch an und wählen Sie eine geeignete Fensterposition.

• Die mitgelieferten kleinen weißen Clips müssen am Fenstersatz angebracht werden.

• Schließen Sie das Netzkabel an einer geerdeten Steckdose mit 220-240V/50Hz Wechselstrom an.

• Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.

• Stellen Sie den Temperaturbereich ein. 16°C - 31°C.

• Prüfen Sie, ob der Auslassschlauch korrekt angebracht ist.

• Warten Sie nach dem Aus- und Einschalten mindestens 3Minuten, bevor Sie die Kühl- und Entfeuchtungsfunktionen benutzen.

BENUTZUNG DER GERÄTETASTEN

• Drücken Sie Taste „Mode“, bis das Symbol „Kalt“ erscheint.

• Drücken Sie die Taste + <Temperatur Auf> oder - <Temperatur Ab>, um die gewünschte Raumtemperatur zu wählen.

• Warten Sie etwa 5Minuten, bevor Sie den Kühlvorgang starten.

• Drücken Sie die Taste „Lüftergeschwindigkeit“, um den Luftstrom einzustellen. Entfeuchtungsbetrieb

• Drücken Sie die Taste „Mode“, bis das Symbol „Entfeuchtung“ erscheint.Bedienungsanleitung

• Die Temperatur wird automatisch gewählt.

• Die Lüftergeschwindigkeit wird automatisch gewählt. Lüfterbetrieb

• Drücken Sie Taste „Mode“, bis das Symbol „Lüfter“ erscheint.

• Drücken Sie die Taste „Lüftergeschwindigkeit“, um den Luftstrom einzustellen. Timer-Betrieb Einstellung Timer EIN

• Wenn das Klimagerät ausgeschaltet ist, drücken Sie die Taste „Timer“ und stellen dann mit Hilfe der Tasten <Temperatur Auf> und <Temperatur Ab> die gewünschte Einschaltzeit ein.

• Die Einschaltzeit kann eine beliebige Uhrzeit im Zeitraum 0-24 Stunden sein. Einstellung Timer AUS

• Wenn das Klimagerät eingeschaltet ist, drücken Sie die Taste „Timer“ und stellen dann mit Hilfe der Tasten <Temperatur Auf> und <Temperatur Ab> die gewünschte Ausschaltzeit ein.

• Die Ausschaltzeit kann eine beliebige Uhrzeit im Zeitraum 0-24 Stunden sein. Entwässerung

• Nach einem längerem Betrieb und vor der Lagerung müssen Sie das angesammelte Wasser ablaufen lassen. Stellen Sie das Gerät dazu an einem geeigneten Ort auf oder eine Schale bereit, um das Wasser aufzufangen. Entfernen Sie dann den Gummistopfen vom Abflussloch unten am Gerät. Das Wasser läuft nun ab. Anschließend können Sie den Ablaufstopfen wieder einsetzen. Alarmfunktion „Interner Wassertank voll“

• Der Wassertank im Klimagerät hat einen Wasserstand- Sicherheitsschalter, der den Wasserpegel kontrolliert. Wenn der Wasserpegel eine bestimmte Höhe erreicht, leuchtet die Kontrolllampe „Wassertank voll“ auf. Befolgen Sie die Schritte oben, um das Wasser ablaufen zu lassen. INSTALLATION

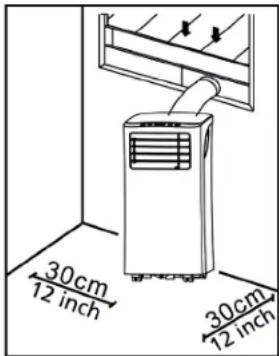

• Das Klimagerät muss auf einem ebenen und stabilen Untergrund aufgestellt werden. Blockieren Sie nicht den Luftauslass, und lassen Sie um das Gerät herum mindestens 30cm Platz.

• Die Steckdosenverdrahtung muss den jeweils geltenden elektrischen Sicherheitsanforderungen entsprechen. Montage des Auslassschlauchs DEBedienungsanleitung

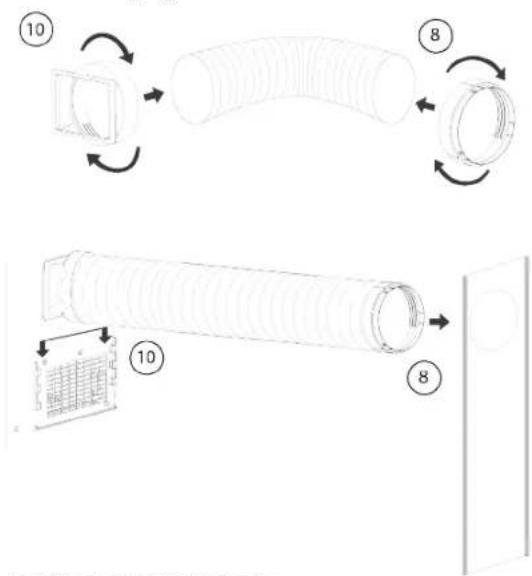

• Drehen Sie die beiden Enden des Heißluftschlauchs (9) in den Schlauchanschluss auf der Fensterseite (8) und den Schlauchanschluss auf der Klimageräteseite (10).

• Setzen Sie den Schlauchanschluss auf der Klimageräteseite (10) in die Öffnung auf der Geräterückseite ein.

• Befestigen Sie den Schlauchanschluss auf der Fensterseite (8) am nächstgelegenen Fensterbrett. Fensterschieber-Montagesatz

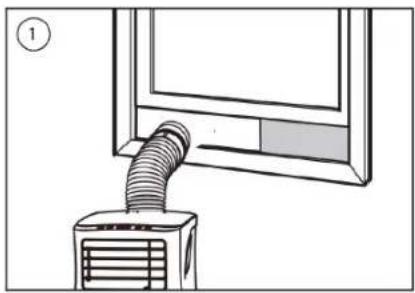

• Passen Sie die Breite (Abb. 1) oder Höhe (Abb. 2) des Fensterschiebers (11) an die Fensteröffnung an und fixieren Sie die Position des Fensterschiebers (11) mit den Befestigungsvorrichtungen.

• Schieben Sie das Fenster bis zum Schieber.Bedienungsanleitung

BENUTZUNG DES GERÄTS MIT DER CLIMATE- APP Sie können das Gerät manuell mit den integrierten Bedienelementen oder über ein Smartphone oder per Sprachbefehl steuern. Bevor Sie anfangen, müssen Sie die HomeWizard Climate-App heruntergeladen haben. Die HomeWizard Climate-App gibt es für Android und iOS. Synchronisieren Sie das Gerät mit der HomeWizard Climate- App.

• Vergewissern Sie sich, dass das Gerät eingeschaltet ist.

• Öffnen Sie die HomeWizard Climate-App.

• Erstellen Sie ein Konto oder melden Sie sich bei einem bereits eingerichteten HomeWizard-Konto an.

• Tippen Sie auf „Add new Climate Device“ (Neues Klimagerät hinzufügen), um ein neues Gerät hinzuzufügen.

• Wählen Sie das zu verbindende Gerät.

• Befolgen Sie die Anweisungen in der App, um das Gerät zu verbinden.

REINIGUNG UND INSTANDHALTUNG

• Achten Sie vor dem Reinigen darauf, das Gerät von der Spannungsversorgung abzutrennen.

• Reinigen Sie zunächst die Oberfläche mit einem neutralen Reinigungsmittel und einem feuchten Tuch und wischen Sie sie dann mit einem trockenen Tuch ab.

• Verwenden Sie kein Benzin oder andere Chemikalien, um das Gerät zu reinigen.

• Reinigen Sie das Gerät nicht direkt mit Wasser. Luftfilter

• Der Liftfilter sollte alle zwei Wochen gereinigt werden.

• Öffnen Sie das Lufteinlassgitter und nehmen Sie den Luftfilter heraus.

• Reinigen Sie den Luftfilter in lauwarmem Wasser (40°C) mit einem Neutralreiniger und lassen Sie ihn dann trocknen (nicht bei direkter Sonnenbestrahlung).

• Setzen Sie den Luftfilter wieder in das Einlassgitter ein. STÖRUNGSBESEITIGUNG Störunge

Mögliche Ursachen Empfohlene Maßnahmen DEBedienungsanleitung

Das Gerät startet nicht, wenn die Ein/Aus- Taste betätigt wird.

• Die Anzeige „Wasserbehälter voll“ blinkt und der Wasserbehälter ist voll.

• Die Raumtemperatur ist höher als die eingestellte Temperatur (Elektroheizungsbetrie b).

• Die Raumtemperatur ist niedriger als die eingestellte Temperatur (Kühlbetrieb).

• Lassen Sie das Wasser aus dem Wassertank ablaufen.

• Stellen Sie die Temperatur ein. Das Gerät kühlt nicht ausreiche nd.

• Türen oder Fenster sind nicht geschlossen.

• Es befinden sich Wärmequellen im Raum.

• Der Heißluft- Auslassschlauch ist nicht angeschlossen oder verstopft.

• Die Temperatureinstellung ist zu hoch.

• Der Lufteinlass ist verstopft.

• Achten Sie darauf, dass alle Fenster und Türen geschlossen sind.

• Entfernen Sie möglichst alle Wärmequellen.

• Schließen Sie den Heißluft-Auslassschlauch an oder reinigen Sie ihn.

• Stellen Sie die Temperatur erneut ein.

• Reinigen Sie den Lufteinlass. Geräusch entwicklu ng.

• Der Boden am Aufstellungsort ist nicht eben oder flach genug.

• Das Geräusch wird durch den Kältemittelfluss im Inneren des Klimageräts verursacht.

• Stellen Sie das Gerät auf einem möglichst eben, flachen Untergrund auf. Code E0 • Raumtemperatursens or defekt

• Ersetzen Sie den Raumtemperatursensor.Bedienungsanleitung

• Ersetzen Sie den Temperatursensor. E2 Code. • Wassertank voll • Entleeren Sie den Wassertank. E3 Code. • Temperatursensor des Verdunsters defekt.

• Ersetzen Sie den Temperatursensor. E4. Code • Wassertank voll • Entleeren Sie den Wassertank. DAS GERÄT ENTHÄLT EIN FLUORIERTES TREIBHAUSGAS. Art.-Nr. AC-5670 Kältemittel: R290 Menge in kg: 0,14 Treibhauspotenzial: 3 CO2-Aquivalent in Tonnen: 0,00042

KONFORMITÄTSERKLÄRUNG

• Hiermit erklärt Smartwares Europe, dass der Funkgerätetyp AC-5670 der Richtlinie 2014/53/EU entspricht

• Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: www.princesshome.eu/doc UMWELT Dieses Gerät darf am Ende seiner Lebenszeit nicht im Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recyceln von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Das Symbol auf dem Gerät, in der Bedienungsanleitung und auf der Verpackung macht Sie auf dieses wichtige Thema aufmerksam. Die in diesem Gerät verwendeten Materialien können recycelt werden. Durch das Recyceln gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie Ihre örtliche Behörde nach Informationen über eine Sammelstelle. Die europäische Batterie- und Akkumulatorenrichtlinie (2006/66/EG) besagt, dass Batterien/Akkus nicht im Haushaltsmüll entsorgt werden dürfen, weil sie umweltschädliche Substanzen enthalten könnten. Leere Batterien/Akkus können an öffentlichen Sammelstellen oder einer lokalen Aufbereitungsanlage abgegeben werden. Um eine Überhitzung infolge eines Kurzschlusses zu vermeiden, müssen Lithium-Batterien/Akkus müssen aus dem Produkt entfernt und die Pole mittels Isolierband oder anderen Maßnahmen gegen einen Kurzschluss abgesichert werden. Sämtliche verfügbaren Informationen und Ersatzteile finden Sie unter www.tristar.eu! DEManual de instrucciones
