NÁVOD NA OBSLUHU AC5670 TRISTAR

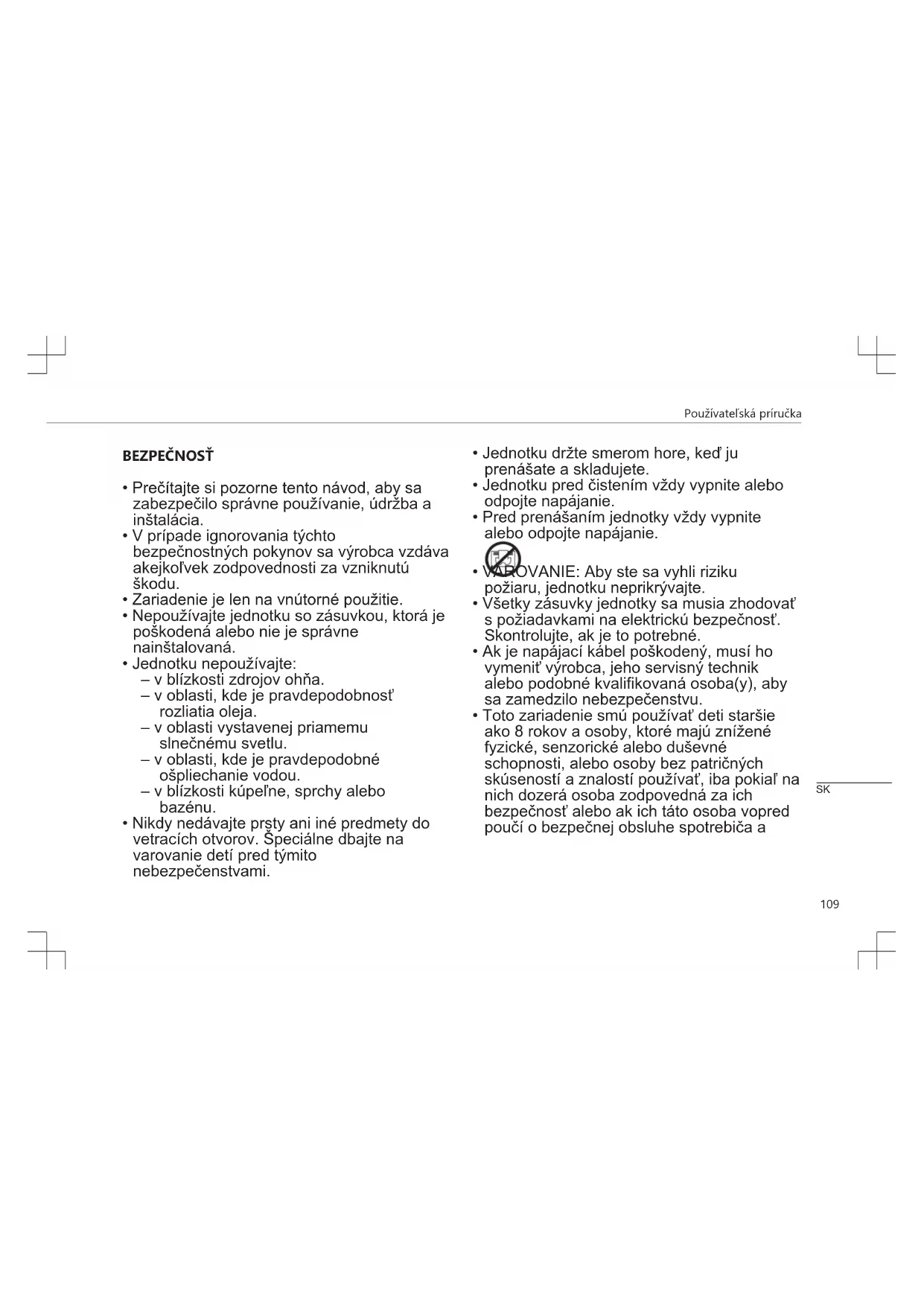

• Prečítajte si pozorne tento návod, aby sa zabezpečilo správne používanie, údržba a inštalácia.
  • V prípade ignorovania týchto bezpečnostných pokynov sa výrobca vzdáva akejkoľvek zodpovednosti za vzniknutú škodu.
• Zariadenie je len na vnútorné použitie.
• Nepoužívajte jednotku so zásuvkou, ktorá je poškodená alebo nie je správne nainštalovaná.
  • Jednotku nepoužívajte:
  – v blízkosti zdrojov ohňa.
  – v oblasti, kde je pravdepodobnost' rozliatia oleja.
  – v oblasti vystavenej priamemu slnečnému svetlu.
  – v oblasti, kde je pravdepodobné ošpliechanie vodou.
  – v blízkosti kúpel'ne, sprchy alebo bazénu.

• Nikdy nedávajte prsty ani iné predmety do vetracích otvorov. Špeciálne dbajte na varovanie detí pred týmito nebezpečenstvami.

• Jednotku držte smerom hore, ked' ju prenášate a skladujete.

• Jednotku pred čistením vždy vypnite alebo odpojte napájanie.
• Pred prenášaním jednotky vždy vypnite alebo odpojte napájanie.
  • VAROVANIE: Aby ste sa vyhli riziku požiaru, jednotku neprikrývajte.
• Všetky zásuvky jednotky sa musia zhodovat's požiadavkami na elektrickú bezpečnosť. Skontrolujte, ak je to potrebné.
• Ak je napăjací kábel poškodený, musí ho vymeniť výrobca, jeho servisný technik alebo podobné kvalifikovaná osoba(y), aby sa zamedzilo nebezpečenstvu.
• Toto zariadenie smú používať deti staršie ako 8 rokov a osoby, ktoré majú znížené fyzické, senzorické alebo duševné schopnosti, alebo osoby bez patričných skúseností a znalostí používať, iba pokiaľ na nich dozerá osoba zodpovedná za ich bezpečnosť alebo ak ich táto osoba vopred poučí o bezpečnej obsluhe spotrebiča a

\*\*\* TRISTAR Používatel'ská príručka

príslušných rizikách. Deti sa nesmú hrat' so spotrebičom. Čistenie a údržbu nesmú robit' deti bez dozoru.

• Tento spotrebič sa smie používať iba na špecifikované účely v domácom prostredí.
• Poznámky:

– V prípade akéhokol'vek poškodenia odpojte napájanie a kontaktujte predajcu alebo určený predajný servis.

– V každom prípade by mal byť napájací kábel pevne uzemnený.
– Aby ste sa vyhli prípadnému nebezpečenstvu v prípade poškodeného napájacieho kábla, odpojte napájanie. Musí ich vymení predajca alebo určený predajný servis.

Výstraha

• Používajte len také postupy odmrazovania a čistenia, ktoré odporúča len výrobca. Neurýchľujte žiadnym spôsobom proces odmrazovania alebo čistenia.
• Zariadenie by sa malo uskladnit' v miestnosti, kde nie sú v nepretržitej prevádzke zápalné zdroje (napríklad: otvorený oheň, prevádzka plynového zariadenia alebo prevádzka elektrického ohrievača).

• Neprepichute ani nehádžte do ohňa.
- Majte sa na pozore, pretože chladivá nemajú zápach.
- Zariadenie by sa malo inštalovat', prevádzkovat' a uskladnit' v miestnosti s plochou podlahy väčšou ako X m2. (X=4 pre 7000Btu/h)
• V prípade opravy alebo údržby tejto jednotky kontaktujte výhradne autorizovaného servisného technika.
- Nevyt'ahujte, nedeformujte ani neupravujte napájací kábel, neponárajte ho do vody. Vyt'ahovanie alebo nesprávne používanie napájacieho kábla môže mať za následok poškodenie jednotky a môže spôsobit' úraz elektrickým prúdom.
- Mala by sa dodržiavat' zhoda s národnými nariadeniami týkajúcimi sa plynu.
- Zabráňte zablokovaniu vetracích otvorov.
- Všetky osoby, ktoré sú zapojené do prevádzky alebo odpájania chladiaceho obvodu, by mali byť držitel'mi platného certifikátu od akreditovaného priemyselného úradu, čo im poskytuje spôsobilosť manipulovat' s chladiacimi zariadeniami bezpečne a v súlade s priemyselne uznanými a stanovenými špecifikáciami.

- Jednotku nezastavujte vyt'ahovaním napájacej zástrčky, kým je v prevádzke, pretože to môže spôsobit' úraz elektrickým prúdom alebo požiar v dôsledku vytvárania tepla, s výnimkou prípadov, keď je počuť neobvyklé zvuky alebo cítit' neobvyklý zápach alebo sa na jednotke objaví dym.

Špecifické informácie týkajúce sa zariadení s chladiacim plynom R 290.

• Dôkladne si prečítajte všetky varovania.
- Pri rozmrazovaní a čistení zariadenia nepoužívajte žiadne nástroje, iné ako sú odporúčané výrobnou továrňou.
- Zariadenie by sa malo uskladnit' v miestnosti, kde nie sú v nepretržitej prevádzke zápalné zdroje (napríklad: otvorený oheň, spotrebič na plynový pohon v prevádzke alebo elektrický ohrievač v prevádzke).
• Neprepichujte ani nehádžte do ohňa.

• Toto zariadenie obsahuje Y g (pozrite si štítok na zadnej časti jdnotky) chladiaci plyn R290.
  • R290 je chladiaci plyn, ktorý spíňa európske smernice týkajúce sa životného prostredia. Neprepichujte žiadnu časť chladiaceho obvodu.
• Ak je zariadenie nainštalované, prevádzkované alebo uskladnené v nevetranej oblasti, miestnosť musí byť navrhnutá tak, aby sa predchádzalo kumulovaniu presakovania chladiva, ktoré môže mať za následok riziko požiaru alebo explózie v dôsledku vznietenia chladiva, spôsobeného elektrickými ohrievačmi, kachľami alebo inými zdrojmi vznietenia.
• Zariadenie musí byť uskladnené takým spôsobom, aby sa predišlo mechanickému poškodeniu.
• Jednotlivci, ktorí prevádzkuju alebo pracujú na chladiacom obvode musia mat' vhodný certifikát, vydaný akreditovanou organizáciou, ktorá zabezpečuje kompetenciu pri manipulácii s chladivami podľa špecifického vyhodnotenia asociáciami v priemysle.

\*\*\* TRISTAR Používatelská príručka

- Opravy sa musia vykonať na základe odporúčania od výrobnej spoločnosti. Údržba a oprava, ktorá vyžaduje asistenciu iného skúseného personálu by sa mala vykonávať za dozoru osoby kompetentnej na používanie horľavých chladív. Údržba a opravy, ktoré vyžadujú asistenciu iného kvalifikovaného personálu sa musia vykonať pod dohl’adom osoby, špecifikovanej v súvislosti s použitím horľavých chladív.

Batérie

- Batérie uchovávajte mimo dosah detí. Batérie nie sú hračka!

- Ako výsledok skratu, batérie sa môžu značne zohrievat' a prehrievat' alebo dokonca zachytit' oheň a plamene, to môže vyústit' do popálenín.

• Pre vašu bezpečnosť póly batérií by mali byt' pokryté adhéznym pril'navým povrchom pásov počas prepravy.
• Nedotýkajte sa prasknutých a/alebo netesniacich batérií. Pokial' sa kvapalina z batérií dostane do očí, vypláchnite si oči čo najskôr čistou vodou a nemrvte si oči. Okamžite navštívte nemocnicu. Bez riadneho ošetrenia môžu nastat' očné problémy.

Chladivo

(CE) N 842/2006: Tento odvlhčovač obsahuje chladivo R290. Množstvo chladiva je menšie ako 1 kg a je v uzavretom chladiacom obvode. Chladivo má nulový potenciál uvolňovania ozónu, ale podľa Kjótskeho protokolu patrí medzi takzvané skleníkové plyny a teda môže prispievať ku globálnemu otepľovaniu, ak sa uvolní do atmosféry. Preto plnenie a vyprázdňovanie môžu vykonávať len školení technici s certifikátom týkajúcim sa chladiarenských zariadení. Vaše zariadenie sa nemusi plnit chladivom, ak sa správne používa a ak nemá poškodenú chladiacu jednotku. GWP: R290: 3

POPIS DIELOV

\*\*\* TRISTAR Používatelská príručka

• Vyžadujú sa 2 batérie typu AAA.
- Dbajte na vloženie batérií správnym spôsobom.
- Počas výmeny vždy meňte naraz všetky batérie.

PRED PRVÝM POUŽITÍM

Pred začatim činnosti v tejto sekcii:

• Nájdite miesto, kde je v blízkosti napájanie.
• Nainštalujte výstupnú hadicu a nastavte dobre pozíciu okna.
• Na súpravu okna sa musia namontovať dodané malé svorky.
• Vložte napájací kábel do uzemnenej zásuvky AC 220-240 V\~/50 Hz.
• Stlačte hlavný spínač, čím sa klimatizácia zapne.
  • Nastavte rozsah teploty: 16°C-31°C.
• Skontrolujte, či bola výstupná hadica namontovaná správne.
• Ked použivate funkcie na chladenie a odvlhčovanie, ponechajte medzi vypnutím a zapnutím aspoň 3-minútový priestor.

POUŽITIE TLAČIDIEL NA ZARIADENÍ

Chladenie

• Stlačte tlačidlo „Mode“ (Režim), kým sa neobjaví ikona "Cool" (Chladit).
• Stlačením tlačidla + alebo - zvolíte požadovanú izbovú teplotu.
• Nechajte približne 5 minút pre spustenie chladenia.
• Stlačením tlačidla „Fan speed“ (Rýchlost' ventilátora) nastavíte prietok vzduchu.

Odvlhčovanie

Nastavenie zapnutia časovača

• Ked' je klimatizácia vypnutá, stlačte tlačidlo „Timer“ (Časovač), zvol'te požadovaný čas zapnutia a pomocou tlačidla alebo upravte hodnotu.
• ZAP času je možné nastavit' kedykol'vek v rozsahu 0-24 hodín. Nastavenie vypnutia časovača
• Ked je klimatizácia zapnutá, stlačte tlačidlo „Timer“ (Časovač), zvolte požadovaný čas vypnutia a pomocou tlačidla alebo upravte hodnotu.
  • VYP času je možné nastaviť kedykol'vek v rozsahu 0-24 hodín.

Vypúšťanie

- Po predlženej prevádzke pred uskladnením bude potrebné vypustiť vodu, ktorá sa nazbierala. Pripravte vhodné miesto alebo nádobu na zbieranie vody a odstráňte gumovú zátku z vypúšťacieho otvoru v spodnej časti jednotky. Voda potom začne vytekat'. Potom, ako sa toto zastaví, môžete založiť vypúšťaciu zátku.

Funkcia alarmu plnej vnútornej nádrže na vodu

- Vnútorná nádrž na vodu v klimatizácii má bezpečnostný spínač jednej hladiny vody, ktorý ovláda hladinu vody. Ked’ hladina vody dosiahne očakávanú výšku, indikátor naplnenia vodou sa rozsvieti. Pri vypúšťaní vody postupujte podľa predchádzajúcich krokov.

INŠTALÁCIA

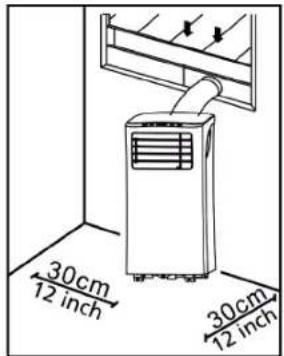

- Klimatizácia by mala byt'nainštalovaná na rovnom a stabilnom povrchu. Neblokujte vývod vzduchu a ponechajte aspoň 30 cm priestor v okolí jednotky.

- Vodiče zásuvky by mali byť v súlade s miestnymi elektrickými bezpečnostnými požiadavkami.

Inštalácia výstupnej hadice

- Ohnite konce hadice výstupu horúceho vzduchu (9) do konektora hadice s oknom (8) a konca s konektorom hadice klimatizácie (10).

- Vložte konektor hadice na konci klimatizácie (10) do otvorov v zadnej časti klimatizácie.

- Pripevnite konektor hadice na konci s oknom (8) k najbližšiemu oknu.

Inštalácia súpravy posuvného okna

STAR

Používatel'ská príručka

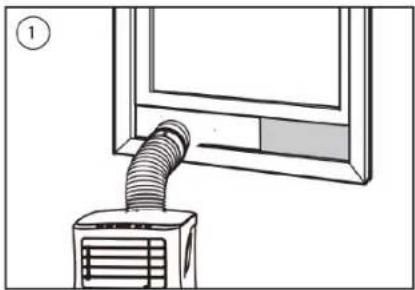

• Nastavte šírku (obázok 1) alebo výšku (obrázok 2) posuvných okien (11) pre prispôsobenie otvorov okna a zafixujte polohu klzného prvku okien (11) pomocou upevňovacích prvkov.
• Posuňte okno hore ku klznému prvku.

Zariadenie je možné použit' manuálne so zabudovanými ovládacími prvkami, dialkovým ovládaním alebo s pomocou smartfónu či hlasových pokynov. Kým začnete, zabezpečte prevzatie aplikácie HomeWizard Climate. Aplikácia HomeWizard Climate je dostupná pre Android a iOS.

Spárujte svoje zariadenie s aplikáciou HomeWizard Climate

• Uistite sa, že zariadenie je napájané.
• Otvorte aplikáciu HomeWizard Climate.
• Vytvorte si účet alebo ak už máte účet HomeWizard, prihláste sa do neho pomocou týchto údajov.
• Kliknite na "Pridat' nové zariadenie klimatizácie" pre pridanie nového zariadenia.
  • Zvol'te zariadenie, ktoré chcete pripojit.
• Zariadenie pripojte podľa pokynov v aplikácii.

ČISTENIE A ÚDRŽBA

• Pred čistením odpojte jednotku od akéhokol'vek elektrického napájania.
• Najprv vyčistite povrch neutrálnym saponátom a vlhkou utierkou a potom utrite suchou utierkou.
• Na čistenie jednotky nepoužívajte gazolín alebo iné chemikálie.
  • Jednotku priamo neumývajte.

Vzduchový filter

• Otvorte mriežku prívodu vzduchu a vyberte vzduchový filter.
• Vyčistite vzduchový filter neutrálnym čistiacim prostriedkom vo vlažnej vode s teplotou 40 °C a nechajte ho vyschnúť (nie na priamom slnečnom svetle).
• Znova nainštalujte vzduchový filter do prívodnej mriežky.

RIEŠENIE PROBLÉMOV

Problémy	Možné pričiny Navrhovaná náprava
Jednotkasa nespustí, keď stlačítetlačidlonapájania.	Indikátor naplnenia vodou bliká a nádobana vodu je plná.Teplota v miestnostije vyššia akonastavená teplota.(Režim elektrického ohrevu)Teplota v miestnostije nižšia, akonastavená teplota.(Režim chladenia)	Vodu vypustíte z nádobyna vodu.Nastavte teplotu.

Jednotka nechladí dostatočne.	Dvierka alebo okná nie sú zavreté.Vnútri miestnosti sú zdroje tepla.Hadica výstupu horúceho vzduchu nie je pripojená alebo je zablokovaná.Nastavenia teploty sú príliš vysoké.Prívod vzduchu je zablokovaný.	Ubezpečte sa, že sú všetky okná a dvere zavreté.Odstránite zdroje tepla, ak je to možné.Pripojte alebo vyčistite hadicu výstupu horúceho vzduchu.Resetujte teplotu.Vyčistite prívod vzduchu.
Hlučné.	Podlaha nie je vyrovnaná alebo nie je dostatočne plochá.Zvuk vydáva prietok chladiva vnútri klimatizácie.	Jednotku dajte na plochý, rovný povrch, ak je to možné.
Kód E0.	Senzor izbovej teploty zlyhal.	Vymeňte senzor izbovej teploty.
Kód E1	Porucha senzora teploty kondenzátora	Vymeňte senzor teploty kondenzátora.
Kód E2.	Nádrž na vodu je plná.	Vyprázdnite nádrž na vodu.
Kód E3	Senzor odparovania teploty zlyhal.	Vymeňte senzor odparovania teploty.

STAR Používatel'ská príručka

Č. položky AC-5670
Chladivo: R290
Množstvo v kg: 0.14
Potenciál globálneho otepřovania: 3
Ekvivalent v CO2 v tonách: 0.00042

VYHLÁSENIE O ZHODE

• Spoločnost Smartwares Europe týmto vyhlasuje, že typ AC-5670 rádiového zariadenia je v súlade so smernicou 2014/53/EÚ
• Plné znenie EU prehlásenia o zhode je dostupné na internetovej adrese: www.princesshome.eu/doc

PROSTREDIE

Toto zariadenie by sa nemalo dávať do domového odpadu po skončení životnosti, musí sa odovzdať v recyklačnom centre, kde sa recyklujú elektrické a elektronické domáce zariadenia. Tento symbol na spotrebiči, v návode na obsluhu a na obale upozorňuje na túto dôležitů skutočnosť. Materiály použité v tomto spotrebiči je možné

recyklovať. Recykláciou použitých domácich spotrebičov výraznou mierou prispievate k ochrane životného prostredia. Informácie o zberných miestach vám poskytnú miestne úrady.

Európska smernica pre batérie (2006/66/EC) hovorí, že ie je povolené zahadzovať batérie spolu s domovým odpadom. Môžu obsahovať látky, ktoré sú škodlivé pre životné prostredie. Vybité batérie môžete odovzdať na miestnych, verejných zberných miestach alebo v miestnom recyklačnom stredisku. Ak sa chcete vyhnút’ prehriatiu v dôsledku skratu, lítiové batérie sa musia z produktu vybrať a póly sa musia chránit’ pred skratom pomocou izolačnej pásky alebo nejakým iným spôsobom.

Všetky dostupné informácie a náhradné diely môžete nájst' na www.tristar.eu!
