Tipo di prodotto	Climatizzatore mobile
Marca	TriStar
Modello	AC5670
Capacità di raffreddamento	7000 BTU/h
Refrigerante	R290
Quantità di refrigerante	0,14 kg
Potenziale di riscaldamento globale	3
Equivalente CO2	0,00042 tonnellate
Alimentazione elettrica	220-240 V ~ 50 Hz
Funzioni	Raffreddamento, deumidificazione, ventilazione
Velocità del ventilatore	3 velocità (Low, Medium, High)
Timer	Programmabile 0-24 ore
Telecomando	Sì (pile AAA incluse)
Connettività	Wi-Fi tramite app HomeWizard Climate
Scarico	Scarico manuale tramite tappo in gomma
Filtro aria	Lavabile, pulizia ogni 2 settimane
Sicurezza	Spegnimento automatico in caso di serbatoio pieno
Codici di errore	E0 (sonda ambiente), E1 (sonda condensatore), E2/E4 (serbatoio pieno), E3 (sonda evaporatore)
Ricambi	Disponibili su www.tristar.eu
Utilizzo	Solo per interni

Domande frequenti - AC5670 TRISTAR

Come installare il kit scorrevole per finestra?

Regola la larghezza o l'altezza del binario della finestra in base all'apertura, fissalo con i tasselli, quindi fai scorrere la finestra sul binario.

Cosa fare in caso di codice di errore E0?

Il codice E0 indica un sensore di temperatura ambiente difettoso. Contatta un tecnico autorizzato per sostituire il sensore.

Come svuotare il serbatoio dell'acqua?

Posiziona un vassoio sotto il foro di scarico sul fondo dell'apparecchio, rimuovi il tappo in gomma, lascia scorrere l'acqua, quindi rimetti il tappo.

Perché l'apparecchio non raffredda abbastanza?

Verifica che porte e finestre siano chiuse, che non ci siano fonti di calore, che il tubo di scarico sia collegato correttamente e non ostruito, e che la temperatura impostata non sia troppo alta. Pulisci anche l'ingresso dell'aria se necessario.

Come utilizzare il timer?

Quando l'apparecchio è spento, premi il pulsante timer, imposta l'ora di accensione con i pulsanti + e -. Quando è acceso, imposta l'ora di spegnimento. Il timer può essere programmato da 0 a 24 ore.

Come pulire il filtro dell'aria?

Scollega l'apparecchio, apri la griglia di ingresso dell'aria, rimuovi il filtro, puliscilo con un detergente neutro in acqua tiepida a 40°C, lascialo asciugare all'ombra, poi rimontalo. Da pulire ogni due settimane.

Posso usare l'apparecchio con il mio smartphone?

Sì, scarica l'app HomeWizard Climate su Android o iOS, crea un account, aggiungi l'apparecchio e segui le istruzioni per connetterlo in Wi-Fi.

Cosa fare se il telecomando non funziona?

Verifica che le pile AAA siano inserite correttamente (rispetta la polarità) e che non siano scariche. Sostituisci le pile se necessario. Assicurati che nessun ostacolo blocchi il segnale tra telecomando e apparecchio.

Perché l'apparecchio è rumoroso?

Verifica che l'apparecchio sia posizionato su un pavimento orizzontale e piano. Un rumore di circolazione del refrigerante è normale. Se il rumore è eccessivo, contatta un tecnico autorizzato.

Qual è la differenza tra le modalità Cool, Dry e Fan?

Cool: raffredda la stanza. Dry (deumidificazione): riduce l'umidità, la temperatura e la velocità del ventilatore sono automatiche. Fan (ventilazione): circola l'aria senza raffreddare, puoi regolare la velocità del ventilatore.

MANUALE UTENTE AC5670 TRISTAR

Istruzioni per l'uso

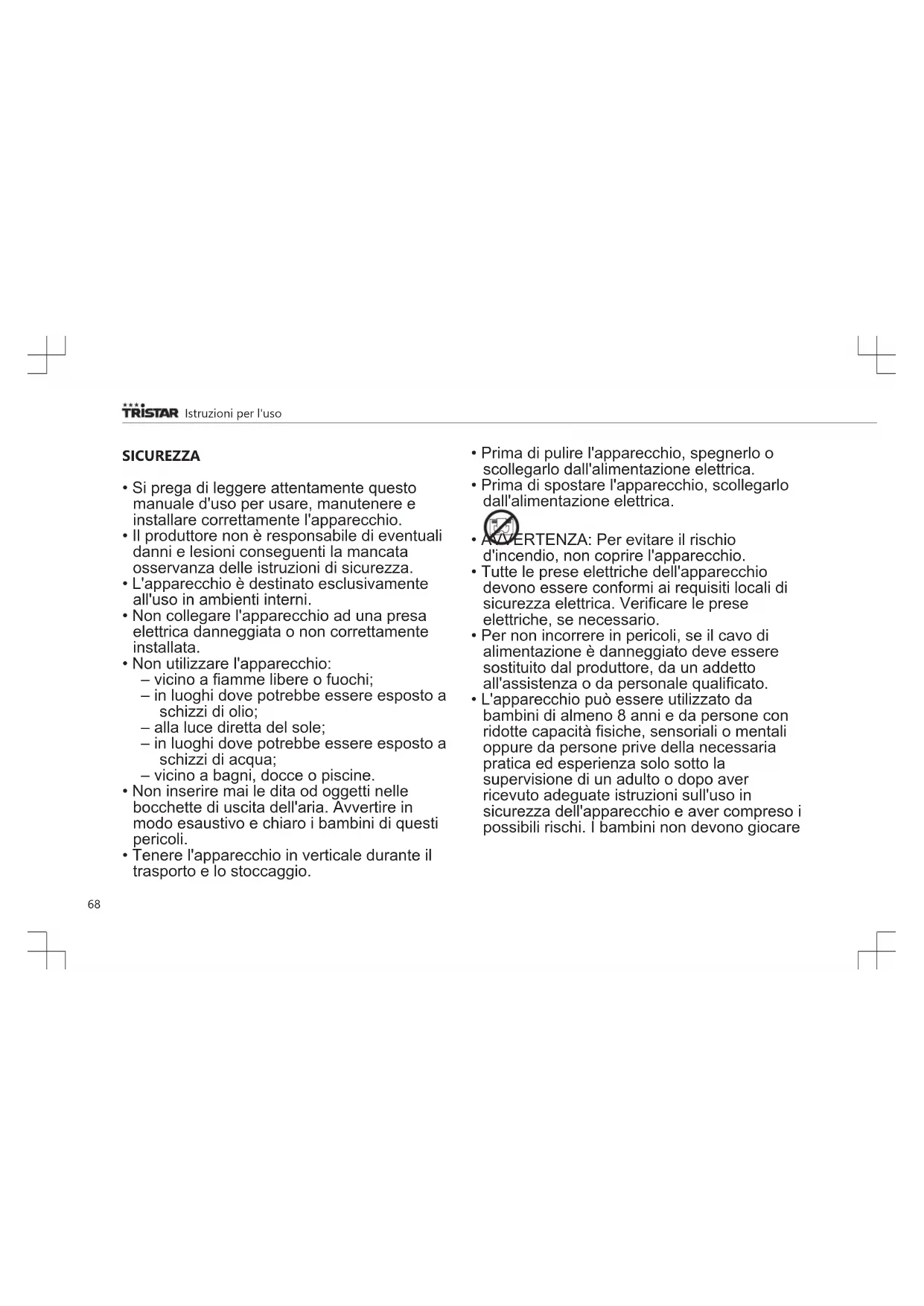

SICUREZZA

• Si prega di leggere attentamente questo manuale d'uso per usare, manutenere e installare correttamente l'apparecchio.
• Il produttore non è responsabile di eventuali danni e lesioni conseguenti la mancata osservanza delle istruzioni di sicurezza.
• L'apparecchio è destinato esclusivamente all'uso in ambienti interni.
• Non collegare l'apparecchio ad una presa elettrica danneggiata o non correttamente installata.
  • Non utilizzare l'apparecchio:
  – vicino a fiamme libere o fuochi;
  – in luoghi dove potrebbe essere esposto a schizzi di olio;
• alla luce diretta del sole;
• in luoghi dove potrebbe essere esposto a schizzi di acqua;
  – vicino a bagni, docce o piscine.
• Non inserire mai le dita od oggetti nelle bocchette di uscita dell'aria. Avvertire in modo esaustivo e chiaro i bambini di questi pericoli.

• Tenere l'apparecchio in verticale durante il trasporto e lo stoccaggio.

• Prima di pulire l'apparecchio, spegnerlo o scollegarlo dall'alimentazione elettrica.

• Prima di spostare l'apparecchio, scollegarlo dall'alimentazione elettrica.
  • AVERTENZA: Per evitare il rischio d'incendio, non coprire l'apparecchio.
• Tutte le prese elettriche dell'apparecchio devono essere conformi ai requisiti locali di sicurezza elettrica. Verificare le prese elettriche, se necessario.
• Per non incorrere in pericoli, se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, da un addetto all'assistenza o da personale qualificato.
• L'apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure da persone prive della necessaria pratica ed esperienza solo sotto la supervisione di un adulto o dopo aver ricevuto adeguate istruzioni sull'uso in sicurezza dell'apparecchio e aver compreso i possibili rischi. I bambini non devono giocare

con l'apparecchio. I bambini non devono eseguire interventi di manutenzione e pulizia in assenza di idonea supervisione.

- Questo apparecchio è destinato a un uso esclusivamente domestico e deve essere utilizzato soltanto per gli scopi previsti.

- Note:

- In caso di qualsiasi tipo di danno, scollegare l'alimentazione elettrica e contattare il rivenditore o un centro di assistenza specializzato.

- La presa elettrica a cui collegare il cavo di alimentazione deve essere sempre correttamente collegata a terra.

- Per evitare pericoli, se il cavo di alimentazione è danneggiato, scollegare l'alimentazione elettrica. Il cavo di alimentazione deve essere sostituito dal rivenditore o da un centro di assistenza specializzato.

Avvertenza

- Utilizzare esclusivamente il processo di sbrinamento e pulizia consigliato dal produttore. Non accelerare in nessun altro modo il processo di sbrinamento o di pulizia.

• L'apparecchio deve essere riposto in un locale in cui non vi sia la presenza costante di fonti di ignizione (ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzione).

• Non perforare e non incendiare.

- Tenere presente che i gas refrigeranti potrebbero non essere addizionati con sostanze odorizzanti.

• L'apparecchio deve essere installato, utilizzato e riposto in un locale di superficie superiore a X m2. (X=4 per 7000 Btu/h)

- Per la riparazione o la manutenzione di questo apparecchio, contattare esclusivamente un tecnico dell'assistenza autorizzato.

- Non tirare, deformare o modificare il cavo di alimentazione, né immergerlo in acqua. La trazione o l'uso improprio del cavo di alimentazione può causare danni all'apparecchio ed esporre al pericolo di folgorazione.

- La conformità alle normative nazionali in materia di gas deve essere osservata.

- Tenere le aperture di ventilazione libere da ostruzioni.

\*\*\* TRISTAR Istruzioni per l'uso

- Chiunque effettui interventi sul circuito del refrigerante, inclusa la sua apertura, deve essere in possesso di un certificato in corso di validità rilasciato da un'autorità accreditata del settore, che ne autorizza la competenza a manipolare i refrigeranti in modo sicuro e in conformità con le specifiche normative in vigore. - Non spegnere l'apparecchio scollegando la spina di alimentazione mentre l'apparecchio è in funzione, poiché si potrebbe incorrere nel rischio di folgorazione o di causare un incendio a causa di surriscaldamento, a meno che l'apparecchio non emetta rumori od odori inconsueti o fumo.

Informazioni specifiche per gli apparecchi contenenti gas refrigerante R290.

• Leggere attentamente tutte le avvertenze.

- Per lo sbrinamento e la pulizia dell'apparecchio, non utilizzare attrezzi diversi da quelli raccomandati dall'azienda produttrice.

• L'apparecchio non deve essere riposto in locali in cui vi sia la presenza costante di fonti di ignizione (ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzione).
  • Non forare e non incendiare.
• Questo apparecchio contiene Y g (vedere la targhetta identificativa dell'apparecchio) di gas refrigerante R290.
  • R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare alcuna porzione del circuito del refrigerante.
• Se l'apparecchio è installato, è in funzione o è stato riposto in un locale non ventilato, tale locale deve essere progettato in modo da evitare l'accumulo di perdite di refrigerante, che potrebbero infiammarsi in presenza di riscaldatori elettrici, stufe o altre fonti di ignizione, causando incendi o esplosioni.
  • L'apparecchio deve essere riposto in modo da evitare guasti meccanici.
• Chiunque effettui interventi di installazione, riparazione, ricerca perdite e manutenzione di impianti contenenti gas refrigeranti deve essere in possesso di un certificato in corso di validità rilasciato da un'autorità accreditata del settore.

- Le riparazioni devono essere eseguite secondo le raccomandazioni dell'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere effettuate sotto la supervisione dell'operatore autorizzato all'uso di refrigeranti infiammabili.

Batterie

• Non esporre la batteria a temperature elevate o alla luce solare diretta. Non gettare mai le batterie nel fuoco. Pericolo di esplosione!
- Conservare le batterie fuori dalla portata dei bambini. Le batterie non sono giocattoli.
• Non aprire le batterie.
- Evitare il contatto con oggetti metallici, come anelli, chiodi, viti, ecc., in quanto possono causare cortocircuiti.
- Come conseguenza di un cortocircuito, le batterie possono riscaldarsi notevolmente o addirittura incendiarsi. Pericolo di ustioni.
- Per sicurezza, durante il trasporto, i poli della batteria devono essere coperti con del nastro adesivo.

- Non toccare una batteria rotta e/o con perdite. Se il liquido della batteria entra in contatto con gli occhi, sciacquare non appena possibile con acqua pulita, senza strofinare. Recarsi immediatamente presso un ospedale. Se non trattato adeguatamente, può causare problemi agli occhi.

Refrigerante

(CE) N 842/2006: Questo Unità contiene il refrigerante R290. La quantità di refrigerante è inferiore a 1 kg e si trova in un circuito di raffreddamento sigillato. Il refrigerante ha un potenziale di riduzione dell'ozono pari a zero, ma è un cosiddetto gas serra ai sensi del protocollo di Kyoto e può quindi contribuire al riscaldamento globale, se viene rilasciato nell'atmosfera. Pertanto, solo tecnici addestrati e in possesso di Certificazione di tecnici del freddo o, come comunemente denominato, di Patentino Frigoristi, possono eseguire il riempimento o lo svuotamento del circuito. L'apparecchio non richiede il rabbocco del refrigerante se usato correttamente e se il circuito del refrigerante è integro. GWP: R290: 3

DESCRIZIONE DELLE PARTI

1. Presa d'aria 8. Raccordo per tubo flessibile (lato finestra)

2. Filtro dell'aria 9. Tubo flessibile di scarico dell'aria calda

3. Pannello comandi 10. Raccordo per tubo flessibile (lato condizionatore d'aria)

TRISTAR

Istruzioni per l'uso

4. Cavo di alimentazione	11. Kit inserto per finestra + fermi
5. Uscita aria 12. Tele	comando
6. Rotelle 13. Batterie
7. Foro di drenaggio

1. Pulsante di accensione (on/off)
2. Tasti temperatura
3. Tasto modalità
4. Tasto regolazione velocità ventola
5. Tasto timer (on/off)

TELECOMANDO

1. Pulsante di accensione (on/off)
2. Tasto timer
3. Tasto modalità
4. Tasto regolazione velocità ventola
5. Tasto per alzare la temperatura (+)
6. Tasto per abbassare la temperatura (-)

• Sono necessarie 2 batterie di dimensioni AAA.
• Assicurarsi che le batterie siano inserite con l'orientamento corretto.
• Quando le batterie si scaricano, sostituirle sempre entrambe contemporaneamente.

PRIMA DEL PRIMO UTILIZZO

Prima di eseguire le operazioni di questa sezione:

• Scegliere una posizione in cui l'alimentazione elettrica sia nelle immediate vicinanze.
• Installare il tubo di scarico e regolare la posizione della finestra.
• Le piccole clip bianche in dotazione devono essere montate sul kit per finestra.
• Inserire il cavo di alimentazione in una presa AC 220\~240 V/50 Hz dotata di messa a terra.

- Premere il pulsante di accensione per accendere il condizionatore d'aria.

- Impostare la temperatura: 16 °C – 31 °C.

- Controllare che il tubo di scarico sia stato montato correttamente.

- Quando si utilizzano le funzioni di raffreddamento e deumidificazione, attendere almeno 3 minuti tra lo spegnimento e l'accensione.

USO DEI TASTI SULL'APPARECCHIO

Raffreddamento

- Premere il tasto "Modalità" finché non appare l'icona di "Raffreddamento".

• Premere il tasto + o - per selezionare la temperatura ambiente desiderata.
• La funzione raffreddamento si avvia dopo 5 minuti.
• Premere il tasto "Velocità ventola" per regolare il flusso d'aria.
• Premere il tasto "Modalità" finché non appare l'icona di "Deumidificazione".
• La temperatura viene selezionata automaticamente.
• La velocità della ventola viene selezionata automaticamente.
• Premere il tasto "Modalità" finché non appare l'icona di "Ventilazione".
• Premere il tasto "Velocità ventola" per regolare il flusso d'aria.

Deumidificazione

Ventilazione

Timer

Accensione temporizzata

- Quando il condizionatore d'aria è spento, premere il tasto "Timer", selezionare l'ora di accensione desiderata e regolare con i tasti di e .

• L'ora di accensione può essere regolata liberamente tra 0 e 24 ore.

Spegnimento temporizzato

- Quando il condizionatore d'aria è spento, premere il tasto "Timer", selezionare l'ora di spegnimento desiderata e regolare con i tasti di e .

• L'ora di spegnimento può essere regolata liberamente tra 0 e 24 ore.

Scarico acqua

TRISTAR

Istruzioni per l'uso

- Dopo un utilizzo prolungato e prima di riporre l'apparecchio, è necessario scaricare l'acqua raccolta. Preparare un luogo o un vassoio adatto a raccogliere l'acqua e rimuovere il tappo in gomma dal foro di scarico sul fondo dell'apparecchio. L'acqua inizierà a defluire. Al termine, reinstallare il tappo di scarico.

Allarme per serbatoio acqua pieno

- Il serbatoio interno del condizionatore d'aria è dotato di un interruttore di sicurezza che controlla il livello dell'acqua. Quando il livello dell'acqua raggiunge l'altezza prevista, si accende la spia di serbatoio pieno. Seguire i passaggi descritti precedente per scaricare l'acqua.

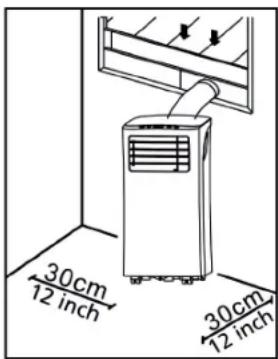

INSTALLAZIONE

- Il condizionatore d'aria deve essere installato su una superficie piana e stabile. Non bloccare l'uscita dell'aria e lasciare almeno 30 cm intorno all'apparecchio.

- Il cablaggio della presa deve essere conforme ai requisiti locali di sicurezza elettrica.

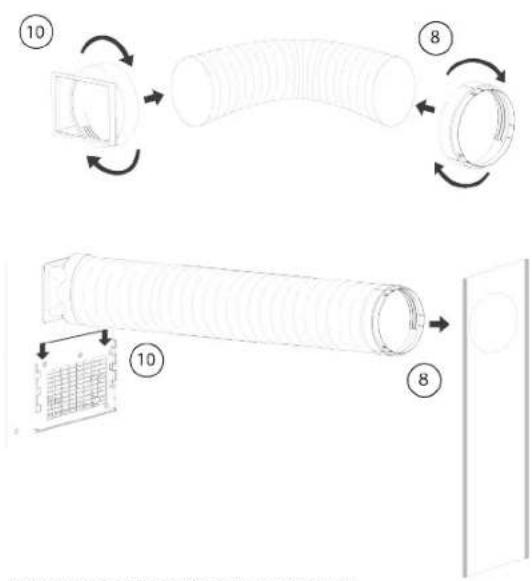

Installazione del tubo di scarico

• Avvitare ad un'estremità del tubo flessibile di scarico dell'aria calda (9) il raccordo lato finestra (8) e all'altra estremità del tubo il raccordo lato condizionatore d'aria (10).
• Inserire il raccordo (10) nelle aperture sul retro del condizionatore d'aria.
• Fissare il raccordo lato finestra (8) al davanzale più vicino.

Istruzioni per l'uso

Installazione del kit inserto per finestra

- Regolare la larghezza (figura 1) o l'altezza (figura 2) dell'inserto (11) per adattarsi all'apertura della finestra e fissare l'inserto (11) in posizione con i fermi.

• Far scorrere la finestra fino all'inserto.

Istruzioni per l'uso

USO DEL APPARECCHIO CON L'APP CLIMATE

L'apparecchio può essere comandato manualmente con i suoi comandi integrati oppure con uno smartphone o mediante comandi vocali. Prima di iniziare, assicurarsi che l'app HomeWizard Climate sia stata scaricata. L'app HomeWizard Climate è disponibile per Android o iOS.

Associare l'apparecchio all'app HomeWizard Climate

• Assicurarsi che l'apparecchio sia alimentato.
  • Aprire l'app HomeWizard Climate.
• Creare un account o accedere con l'account HomeWizard creato precedentemente.
• Fare clic su "Add new Climate Device" (Aggiungi nuovo dispositivo) per aggiungere un nuovo dispositivo.
• Selezionare il dispositivo da collegare.
• Seguire le istruzioni dell'app per collegare l'apparecchio.

PULIZIA E MANUTENZIONE

• Prima della pulizia, assicurarsi di scollegare l'apparecchio dalla presa elettrica.
• Pulire prima la superficie esterna con un detergente neutro e un panno umido, poi passare un panno asciutto.
• Non utilizzare benzina o altri prodotti chimici per pulire l'apparecchio.

• Non lavare l'apparecchio direttamente sotto l'acqua.
- Il filtro dell'aria deve essere pulito una volta ogni due settimane.
- Aprire la griglia della presa d'aria ed estrarre il filtro dell'aria.
- Pulire il filtro dell'aria con un detergente neutro in acqua tiepida a 40 °C e lasciare asciugare (non alla luce diretta del sole).
- Rimontare il filtro dell'aria nella griglia della presa d'aria.

Filtro dell'aria

RISOLUZIONE DEI PROBLEMI

Problemi	Possibili cause Rimedi suggeriti
L'apparec chio non si avvia quando si preme il pulsante di accensione.L'apparecchio nonraffreddaabbastanza.	La spia di serbatoio pieno lampeggia e il serbatoio dell'acqua è pieno.La temperatura ambiente è superiore alla temperatura impostata. (Modalità riscaldamento elettrico)La temperatura ambiente è inferiore alla temperatura impostata. (Modalità raffreddamento)Le porte o le finestrenon sono chiuse.Ci sono fonti di caloreall'interno dellastanza.Il tubo di scaricodell'aria calda non ècollegato o è ostruito.La temperaturaimpostata è troppoalta.La presa d'aria èostruita.	Svuotare il serbatoio dell'acqua.Regolare la temperatura.Assicurarsi che tutte lefinestre e le porte efinestre siano chiuse.Eliminare le fonti dicalore, se possibile.Collegare o pulire il tubodi scarico dell'aria calda.Reimpostare latemperatura.Pulire la presa d'aria.
Apparecchiorumoroso.	Il pavimento non èsufficientementelivellato.Il rumore è causatodal flusso delrefrigerante all'internodel condizionatored'aria.	Se possibile, posizionarel'apparecchio su unasuperficie piana elivellata.
CodiceE0.	Sensore ditemperatura ambienteguasto.	Sostituire il sensore ditemperatura ambiente.
CodiceE1.	Sensore ditemperatura dicondensazioneguasto.	Sostituire il sensore ditemperatura dicondensazione.

Codice E2.	• Serbatoio dell'acqua pieno.	• Svuotare il serbatoio dell'acqua.
Codice E3.	• Sensore di temperatura dell'evaporatore guasto.	• Sostituire il sensore di temperatura dell'evaporatore.
Codice E4.	• Serbatoio dell'acqua pieno.	• Svuotare il serbatoio dell'acqua.

IL PRODOTTO O L'APPARECCHIATURA CONTIENE GAS FLUORURATI AD EFFETTO SERRA.

Art.nr. AC-5670
Refrigerante: R290
Quantità in kg: 0,14
Potenziale di riscaldamento globale:	3
Equivalente di CO2 in tonnellate:	0,00042

DICHIARAZIONE DI CONFORMITÀ

- Con il presente documento, Smartwares Europe dichiara che l'apparecchio AC-5670 con funzioni radio è conforme alla Direttiva 2014/53/UE

TRISTAR

Istruzioni per l'uso

- Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.princesshome.eu/doc

AMBIENTE

Questo apparecchio non deve essere smaltito con i rifiuti domestici al termine del suo ciclo di vita, ma deve essere conferito presso i punti di raccolta per il riciclo di apparecchi elettrici ed elettronici per uso domestico. Questo simbolo sull'apparecchio, sul manuale di istruzioni e sull'imballaggio pone l'attenzione su questa importante questione ambientale. I materiali utilizzati in questo apparecchio possono essere riciclati. Il riciclo degli elettrodomestici usati è un importante contributo alla protezione del nostro ambiente. Contattare le autorità locali per informazioni riguardanti il punto di raccolta locale.

La direttiva europea per le batterie (2006/66/CE) stabilisce che non è consentito gettare le batterie nei rifiuti domestici. Possono contenere sostanze dannose per l'ambiente. Le batterie scariche possono essere conferite negli appositi punti di raccolta o presso la piattaforma ecologica locale. Per evitare il surriscaldamento dovuto ad un cortocircuito, le batterie al litio devono essere rimosse dal prodotto e i poli devono essere protetti con nastro isolante o altri mezzi per prevenire cortocircuiti.

Tutte le informazioni e le parti di ricambio sono disponibili sul sito www.tristar.eu!
