РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AC5670 TRISTAR

RU | Руководство по эксплуатации

AC-5670

\*\*\* TRISTAR

PARTS DESCRIPTION / ONDERDELENBESCHRUVING / DESCRIPTION DES PIÈCES / TEILEBESCHREIBUNG / DESCRIPCIÓN DE LAS PIEZAS / DESCRICÍA O DOS COMPONENTES / DESCRIZIONE DELLE PARTI / BESKRIVNING AV DELAR / OPIS CZĘŚCI / POPIS SOUĆASTÍ / POPIS SÚČASTÍ / PISCAHNE ZAPYCHÁTI

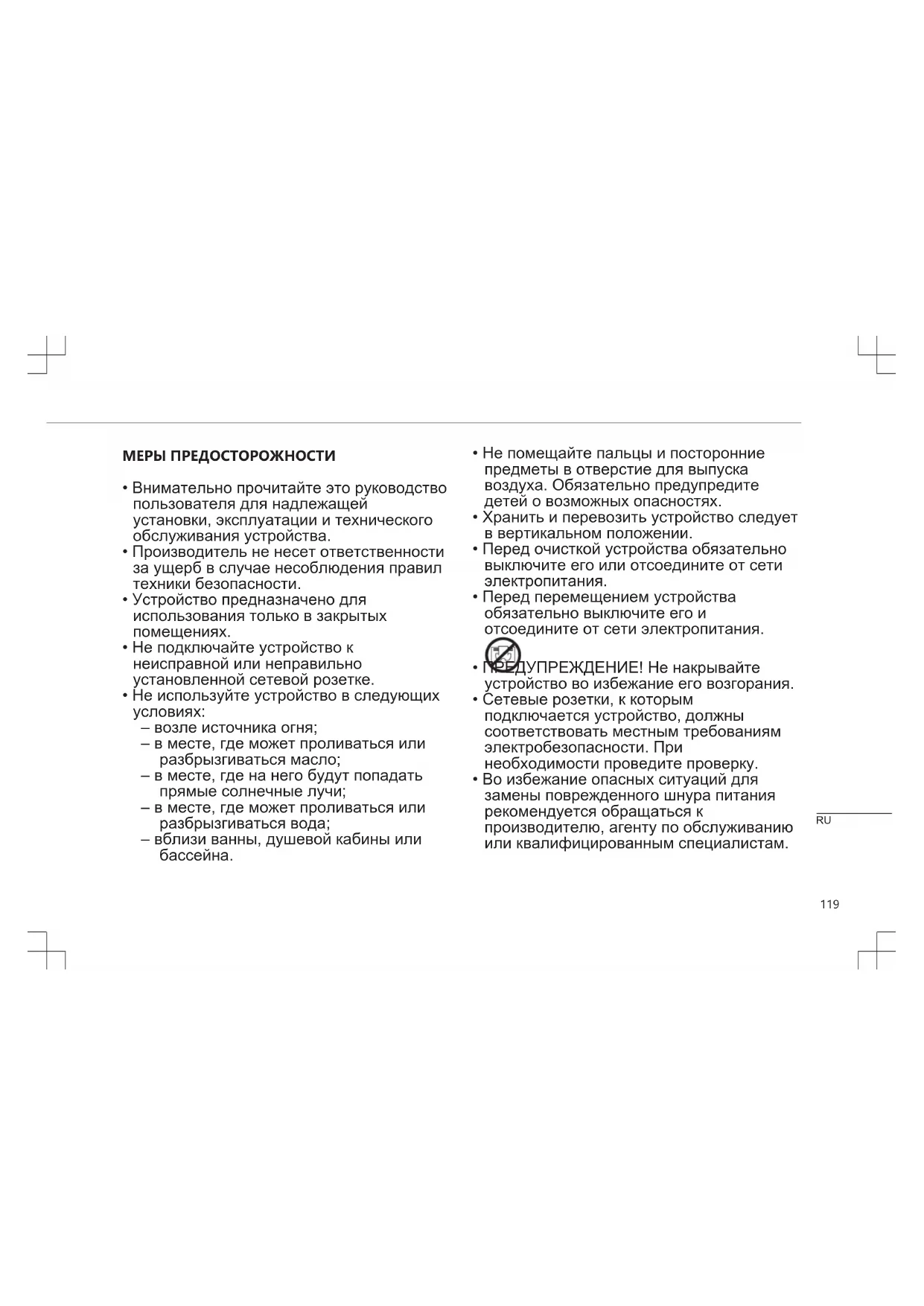

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Внимательно прочитайте это руководство пользователя для надлежащей установки, эксплуатации и технического обслуживания устройства.
• Производитель не несет ответственности за ущерб в случае несоблюдения правил техники безопасности.
• Устройство предназначено для использования только в закрытых помещениях.
• Не подключайте устройство к неисправной или неправильно установленной сетевой розетке.

• Не используйте устройство в следующих условиях:
  – возле источника огня;
  – в месте, где может проливаться или разбрызгиваться масло;
  – в месте, где на него будут попадать прямые солнечные лучи;
  – в месте, где может проливаться или разбрызгиваться вода;
  – вблизи ванны, душевой кабины или бассейна.

• Не помещайте пальцы и посторонние предметы в отверстие для выпуска воздуха. Обязательно предупредите детей о возможных опасностях.

• Хранить и перевозить устройство следует в вертикальном положении.
  • Перед очисткой устройства обязательно выключите его или отсоедините от сети электропитания.
  • Перед перемещением устройства обязательно выключите его и отсоедините от сети электропитания.

- ПРЕДУПРЕЖДЕНИЕ! Не накрывайте устройство во избежание его возгорания.

- Сетевые розетки, к которым подключается устройство, должны соответствовать местным требованиям электробезопасности. При необходимости проведите проверку.

• Во избежание опасных ситуаций для замены поврежденного шнура питания рекомендуется обращаться к производителю, агенту по обслуживанию или квалифицированным специалистам.

\*\*\* TRISTAR

- Данное устройство может использоваться детьми в возрасте от 8 лет, людьми с ограниченными физическими, сенсорными и умственными способностями или людьми, не имеющими соответствующего опыта и знаний, только при условии, что за их действиями осуществляется надлежащий контроль или они знакомы с техникой безопасной эксплуатации устройства, а также понимают связанные с этим риски. Не позволяйте детям играть с устройством. Очистка и обслуживание устройства могут выполняться детьми только под присмотром взрослых.

- Данное устройство предназначено только для использования в бытовых условиях и только по назначению.

- Примечания. - В случае повреждения устройства отсоедините его от сети электропитания и обратитесь к дилеру или в сервисную службу. - Шнур питания должен быть надежно заземлен.

– Во избежание опасных ситуаций поврежденный кабель питания следует отсоединять от сети электропитания. Его замена должна производиться дилером или сервисной службой.

Предупреждение

• Следуйте процедуре размораживания и очистки, рекомендованной производителем. Не пытайтесь ускорить процесс размораживания или очистки.
• Устройство должно храниться в помещении, в котором нет постоянных потенциальных источников возгорания (например, источника открытого пламени, работающего газового прибора или электрообогревателя).
• Не протыкайте и не поджигайте устройство.
• Учтите, что в хладагенте может не быть ароматизаторов.

• Устройство следует устанавливать, эксплуатировать и хранить в помещении площадью не менее X кв. м. (X=4 для моделей мощностью 7000 БТЕ/ч).

• Если устройство требует ремонта или технического обслуживания, обращайтесь только к уполномоченному техническому специалисту.

• Не тяните шнур питания, не деформируйте, не модифицируйте его и не погружайте его в воду. Ненадлежащее использование шнура питания может привести к повреждению устройства и поражению электрическим током.
• Должны соблюдаться государственные нормативы обращения с газами.
• Не перекрывайте вентиляционные отверстия.
• Любое лицо, проводящее работы с контуром циркуляции хладагента, должно иметь действующий сертификат, выданный аккредитованным отраслевым органом и подтверждающий умение безопасного обращения с хладагентами в соответствии с общепринятыми отраслевыми нормами.
• Не выключайте работающее устройство, вытаскивая штепсельную вилку из сетевой розетки, так как это может привести к поражению электрическим током или возгоранию вследствие

тепловыделения. Делать это можно только при появлении необычных звуков, запахов или дыма из устройства.

Информация, касающаяся приборов, в которых применяется газообразный хладагент R 290

• Внимательно прочитайте все предупреждения.
- При размораживании и очистке устройства разрешается использовать только те инструменты, которые рекомендованы компанией-изготовителем.
- Устройство нельзя хранить в помещении, в котором есть постоянные потенциальные источники возгорания (например, источник открытого пламени, работающий газовый прибор или электрообогреватель).
- Не протыкайте и не поджигайте устройство.

\*\*\* TRISTAR

- Устройство содержит газообразный хладагент R290 (количество см. на паспортной табличке на задней стороне устройства).

• R290 — это газообразный хладагент, соответствующий Европейским директивам по охране окружающей среды. Избегайте разгерметизации контура циркуляции хладагента.

- Если устройство установлено, эксплуатируется или хранится в невентилируемом помещении, необходимо предусмотреть защиту, которая не дала бы скапливаться вытекшему хладагенту, поскольку это может привести к пожару или взрыву вследствие возгорания хладагента от электрообогревателей, печей или других источников тепла.

- Устройство следует хранить так, чтобы не возникало механических поломок.

- Любое лицо, проводящее работы с контуром циркуляции хладагента, должно иметь соответствующий сертификат, выданный аккредитованной организаций

и подтверждающий умение обращения с хладагентами в соответствии с принятыми в отрасли нормами.

- Ремонтные работы должны проводиться в соответствии с рекомендациями компании-изготовителя. Техническое обслуживание и ремонт, требующие участия других квалифицированных специалистов, должны проводиться под руководством лица, имеющего право работы с огнеопасными хладагентами.

Батареи

- Не подвергайте аккумулятор воздействию высоких температур или прямых солнечных лучей. Запрещается бросать аккумуляторы в огонь. Они могут взорваться!

- Не давайте детям играть с аккумуляторами. Аккумулятор — не игрушка!

- Не пытайтесь вскрыть аккумуляторы силой.

- Избегайте контакта с металлическими предметами (кольцами, гвоздями, винтами и т.д.), так как это может привести к короткому замыканию!

• Короткое замыкание может привести к сильному нагреванию или даже возгоранию аккумуляторов, что может стать причиной получения ожогов.
  • В целях обеспечения безопасности заклеивайте контакты аккумуляторов липкой лентой во время транспортировки.
• Не прикасайтесь к поврежденному или протекающему аккумулятору. При попадании жидкости из аккумулятора в глаза как можно быстрее промойте их чистой водой и не трите глаза руками. Немедленно обратитесь к врачу. Неправильные действия могут привести к нарушениям в работе органа зрения.

Хладагент

(CE) N 842/2006: Это устройство содержит хладагент R290. Количество хладагента составляет менее 1 кг, и он находится в замкнутом контуре. Данный хладагент обладает нулевой озоноразрушающей способностью, но является так называемым парниковым газом согласно Киотскому протоколу и поэтому может способствовать глобальному потеплению при утечке в атмосферу. Поэтому заполнять или опорожнять систему могут только обученные специалисты с допуском к работе с хладагентами. Если устройство используется надлежащим образом и его контур охлаждения не поврежден, повторно заполнять его хладагентом не требуется. Потенциал глобального потепления R290: 3

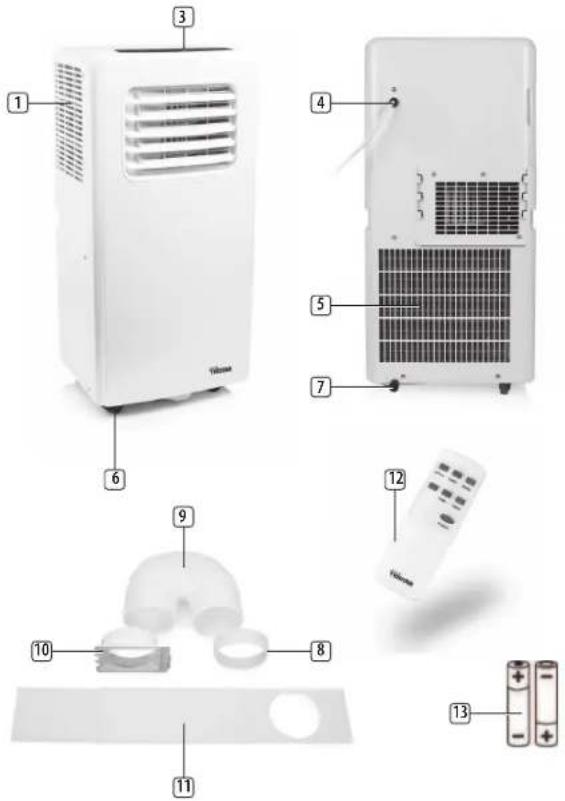

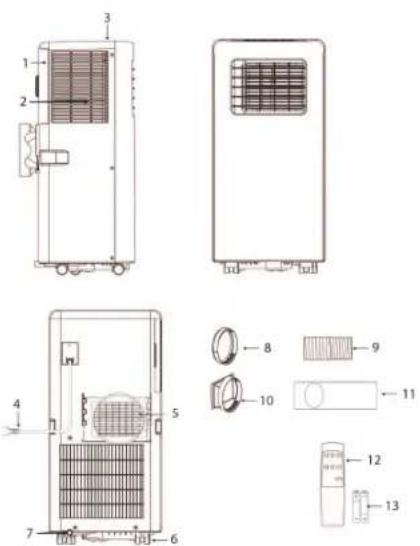

ОПИСАНИЕ КОМПОНЕНТОВ

1. Воздухозаборное отверстие	8. Соединитель шланга (для окна)
2. Воздушный фильтр	9. Шланг для отвода нагретого воздуха
3. Панель управления	10. Соединитель шланга (для кондиционера)
4. Сетевой шнур 11.	Раздвижная оконная заглушка с фиксаторами
5. Отверстие для выпуска воздуха	12. Пульт ДУ
6. Колеса 13. Батареи
7. Сливное отверстие

\*\*\*TRISTAR

ЭЛЕМЕНТЫ ПАНЕЛИ УПРАВЛЕНИЯ

1. Кнопка питания (включение и выключение)
2. Кнопки регулировки температуры
3. Кнопка выбора режима
4. Кнопка регулировки частоты вращения вентилятора
5. Кнопка таймера (включение и выключение)

FULL HIGH CLOW TIMER POWER + - MODE MAX SPEED TIMER 1 2 3 4 5

ПУЛЬТ ДУ

1. Кнопка питания (включение и выключение)
2. Кнопка таймера
3. Кнопка выбора режима
4. Кнопка регулировки частоты вращения вентилятора
5. Кнопка увеличения температуры (+)
6. Кнопка уменьшения температуры (–)

• Необходимы две батарейки AAA.
• Убедитесь, что батарейки вставлены правильно.
- При замене заряжайте обе батареи одновременно.

ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ

Перед выполнением действий, описанных в этом разделе:

• Выберите место рядом с источником питания.
• Установите шланг для отвода воздуха и отрегулируйте положение окна.
• Оконную заглушку необходимо зафиксировать небольшими белыми зажимами, входящими в комплект поставки.
• Вставьте вилку шнура питания в заземленную розетку (220–240 В перем. тока, 50 Гц).
  • Включите кондиционер с помощью кнопки питания.
• Установите температурный диапазон: 16–31 °C.
• Проверьте правильность монтажа шланга для отвода воздуха.
• При использовании функций охлаждения и осушения подождите не менее 3 минут перед повторным включением устройства.

ИСПОЛЬЗОВАНИЕ КНОПОК УСТРОЙСТВА

Режим охлаждения

• Нажимайте кнопку выбора режима, пока не появится значок Cool (Охлаждение).
• Для выбора нужной температуры в помещении нажимайте кнопки повышения или снижения температуры.
• Охлаждение должно начаться примерно через 5 минут.
• Чтобы отрегулировать поток воздуха, нажмите кнопку выбора скорости вентилятора.

Режим осушения

• Нажимайте кнопку выбора режима, пока не отобразится значок Dehumidify (Осушение).
  • Температура будет выбрана автоматически.

• Скорость вентилятора будет выбрана автоматически.

• Нажимайте кнопку выбора режима, пока не появится значок Fan (Вентилятор).
• Чтобы отрегулировать поток воздуха, нажмите кнопку выбора скорости вентилятора.

Режим вентилятора

Использование таймера

Установка времени включения

- Когда кондиционер выключен, нажмите кнопку таймера и выберите нужное время включения с помощью кнопок регулировки температуры.

- Время включения можно задать в диапазоне от 0 до 24 часов.

Установка времени выключения

- Когда кондиционер включен, нажмите кнопку таймера и выберите нужное время выключения с помощью кнопок регулировки температуры.

• Время выключения можно задать в диапазоне от 0 до 24 часов.

Удаление конденсата

- После длительной работы и перед хранением необходимо слить накопившийся конденсат. Подготовьте соответствующее место или поддон для сбора воды и извлеките резиновую пробку из сливного отверстия внизу устройства. Вода начнет сливаться. По завершении вставьте пробку на место.

Сигнализация о заполнении встроенного бака для воды

\*\*\* TRISTAR

- Бак для воды внутри кондиционера оснащен предохранительным реле, контролирующим уровень воды. При достижении максимального уровня загорается индикатор заполнения бака. Слейте воду согласно приведенным ранее инструкциям.

УСТАНОВКА

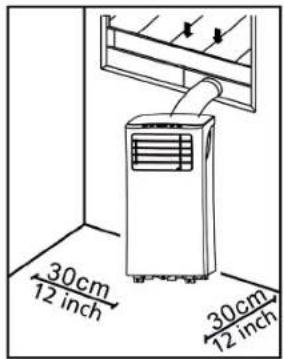

- Кондиционер необходимо устанавливать на ровной устойчивой поверхности. Не перекрывайте отверстие для выпуска воздуха. Вокруг устройства должно быть не менее 30 см свободного пространства.

- Монтаж сетевых розеток должен соответствовать местным требованиям электробезопасности.

Установка шланга для отвода воздуха

• Вставьте один конец шланга для отвода нагретого воздуха (9) в соединитель для окна (8), а другой — в соединитель для кондиционера (10).

• Вставьте соединитель для кондиционера (10) в пазы на задней панели устройства.

- Разместите соединитель для окна (8) в ближайшем оконном проеме.

Установка раздвижной оконной заглушки

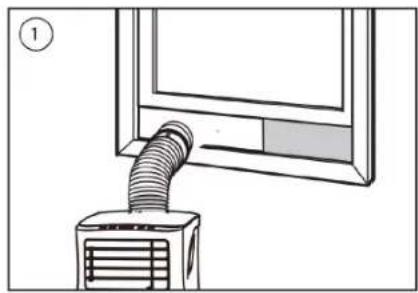

• Отрегулируйте ширину (рис. 1) или высоту (рис. 2) оконной заглушки (11) в соответствии с размерами проема и зафиксируйте положение заглушки (11) с помощью фиксаторов.
  • Сдвиньте окно к заглушке.

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА С ПРИЛОЖЕНИЕМ ДЛЯ КОНТРОЛЯ КЛИМАТА

Устройством можно управлять вручную с помощью встроенных элементов управления либо удаленно с помощью пульта ДУ, смартфона или голосовых команд. Для начала скачайте приложение HomeWizard Climate. Оно доступно для устройств с Android и iOS.

Связывание устройства с приложением HomeWizard Climate

• Включите устройство.
- Откройте приложение HomeWizard Climate.
- Создайте учетную запись HomeWizard или войдите в существующую.
- Коснитесь элемента Add new Climate Device (Добавить новое устройство климат-контроля), чтобы добавить новое устройство.
- Выберите устройство, к которому вы хотите подключиться.
- Следуйте инструкциям в приложении, чтобы подключить его к устройству.

ОЧИСТКА УСТРОЙСТВА

- Перед очисткой отключите устройство от электрической розетки.

\*\*\* TRISTAR

• Сначала очистите поверхность влажной тканью с нейтральным моющим средством, а затем протрите ее сухой тканью.
• Не используйте бензин и другие химические вещества для очистки устройства.
• Не мойте устройство.
  • Воздушный фильтр следует чистить раз в две недели.
• Откройте решетку воздухозаборного отверстия и извлеките воздушный фильтр.
• Промойте фильтр в теплой воде (40 °C) с нейтральным моющим средством и дайте ему высохнуть (не под прямыми солнечными лучами).
• Установите воздушный фильтр обратно и закройте решетку.

Воздушный фильтр

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неполадки

Возможные причины Предлагаемые решения

Устройство не запускается при нажатии кнопки питания.	Заполнен водяной бак, мигает индикатор.Температура в помещении выше заданной (режим электрообогрева).Температура в помещении ниже заданной (режим охлаждения).	Слейте воду из бака.Отрегулируйте температуру.
Устройство плохо охлаждает.	Не закрыты двери или окна.В помещении есть источники тепла.Не подсоединен или заблокирован шланг для отвода нагретого воздуха.Задана слишком высокая температура.Заблокировано воздухозаборное отверстие.	Закройте все окна и двери.По возможности уберите источники тепла.Подсоедините или очистите шланг для отвода нагретого воздуха.Отрегулируйте температуру.Очистите воздухозаборное отверстие.
Шум при работе.	• Поверхность не горизонтальная или недостаточно ровная.• Звук издает хладагент, протекающий по трубкам внутри кондиционера.	• По возможности установите устройство на горизонтальную ровную поверхность.
Код E0. •	Отказ датчика температуры в помещении.	• Замените датчик температуры в помещении.
Код E1. •	Отказ датчика температуры конденсатора.	• Замените датчик температуры конденсатора.
Код E2. •	Заполнен бак для воды.	• Слейте воду из бака.
Код E3. •	Отказ датчика температуры испарителя.	• Замените датчик температуры испарителя.
Код E4. •	Заполнен бак для воды.	• Слейте воду из бака.

ИЗДЕЛИЕ СОДЕРЖИТ ФТОРИРОВАННЫЙ ПАРНИКОВЫЙ ГАЗ.

Артикул: АС-5670

Хладагент: R290
Количество, кг: 0,14
Потенциал глобального потепления:	3
Эквивалент CO2, тонн: 0,00042

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

• Настоящим компания Smartwares Europe заявляет о соответствии радиоаппаратуры типа АС-5670 требованиям Директивы 2014/53/EU
  • С полным текстом декларации о соответствии требованиям ЕС можно ознакомиться, перейдя по следующей ссылке: www.princesshome.eu/doc.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

По истечении срока службы не выкидывайте данное устройство с бытовыми отходами. Вместо этого его необходимо сдать в центральный пункт переработки электрических или электронных бытовых приборов. На этот важный момент указывает данный символ, используемый на устройстве, в руководстве по эксплуатации и на упаковке. Используемые в данном устройстве материалы подлежат вторичной переработке. Способствуя вторичной переработке бытовых приборов, вы вносите огромный вклад в защиту окружающей среды. Информацию о ближайшем пункте сбора таких приборов можно узнать в органах местного самоуправления.

\*\*\* TRISTAR

Батареи запрещено утилизировать вместе с пищевыми отходами в соответствии с Европейской директивой о батареях (2006/66/EC). Они могут содержать вещества, вредные для окружающей среды. Разряженные батареи можно передать в местный пункт приема или центральный пункт вторичной переработки отходов. Во избежание перегрева в результате короткого замыкания необходимо вынимать литиевые батареи из изделия и заклеивать контакты изоляционной лентой или другим средством против короткого замыкания.

Вся доступная информация и сведения о запчастях приведены на веб-сайте www.tristar.eu!

Wireless technology: Wi-Fi

Operating frequency: 2,4 Ghz
