NÁVOD K OBSLUZE PGKGA 40Li B2 PARKSIDE
Aku zahradní kombinované nářadí 40 V
Překlad originálního provozního návodu
DK
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
CZ Překlad originálního provozního návodu Strana
Účel použití......185
Obecný popis......185
Objem dodávky....185
Přehled 186
Bezpečnostní funkce 187
Popis funkcí 187
Technická data......187
Doba nabíjení 188
Bezpečnostní pokyny ......189
Symboly v návodu....189
Obrazové symboly na přístroji.....189
Všeobecnébezpečnostnípokyny ...190
Všeobecné bezpečností pokyny
pro elektrické nářadí ....191
Bezpečnostní pokyny pro nůžky na živé ploty ......194
Bezpečnostní pokyny pro
řetězové pily .....195
Příčiny a zamezení zpětného rázu u odvětvovačů .....196
Bezpečnostní pokyny pro vyžínače
trávníků a vyžínače okrajů trávníků ..197
Křovinořezačka - Příčiny a zamezení
zpětného rázu u 3zubového nože.. 198
Dodatečné bezpečnostní pokyny....199
Montáž 200
Vyjmutí/vložení akumulátoru .....200
Montáž přední trubky .....200
Montáž kulaté rukojeti ......200
Montáž pilového řetězu .....200
Upnutí pilového řetězu....201
Demontáž/montáž prodloužení ochranného krytu....202
Obsluha....202
Mazánířetězu 202
Vychýlení nosníku nože......203
Vytočeníodvětvovačes......203
Přiložení nosného popruhu ...... 203
Posunutí nosného oka 204
Montáž 3zubového nože .....204
Montáž cívky 204
Prodloužení řezné struny ...... 205
Zapnutí a vypnutí....205
Kontrola stavu nabití akumulátorů...205
Práce s plotovými nůžkami .....206
Práce s odvětvovačem .....206
Práce s cívkou se strunou......206
Práces3zubovýmnožem .....206
Odložení přístroje ......207
Techniky řezání s plotovými nůžky..207
Techniky řezání s odvětvovačem ....207
Bezpečná práce......208
Údržbačištění......208
Čištění 209
Intervaly údržby....209
Tabulka intervalů údržby....209
Ostření řezáků 210
Výměna pilového řetězu......210
Údržba/otočenívodicílišty .....210
Výměna cívky....210
Ostření odstřihávače struny ......211
Navinutí cívky se strunou .....211
Mazání převodovky 211
Skladování ......212
Přenášení......212
Likvidace a ochrana
životního prostředí......212
Záruka 213
Opravna 214
Náhradní díly ......214
Detekce poruch....215
Překlad originálního
prohlášení o shodě CE......429
Rozvinuté náčrtky ......437
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v jednotlivých případech bude na přístroji, v přístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Přístroj je s nástavcem plotových nůžek vhodný pro řezání a ořezávání živých plotů, keřů a okrasných keřů. Nástavec odvětvovače je určen k řezání větších větví. Nástavec je vhodný pro ořezávač a 3zubový nůž k sekání trávy v zahradách, podél okrajů záhonů a kolem stromů či plotových sloupků a lehkých křovin. Přístroj je určen pro domácí použití.
Přístroj není určen ke komerčnímu používání. Při komerčním použití záruka zanikne. Jakékoliv jiné použití, které není v tomto návodu k obsluze výslovně povoleno, může vést k poškození přístroje a pro uživatele představovat vážné nebezpečí. Přístroj je určen pro dospělé osoby. Osoby mladší 16 let smí přístroj používat jen pod dohledem. V místních předpisech může být stanoveno věkové omezení
uživatele. Používání přístroje v dešti a ve vlhkém prostředí není dovoleno.
Obsluhující osoba anebo uživatel je zodpovědný za nehody anebo škody jiných osob anebo jejich majetku. Výrobce neručí za škody způsobené použitím v rozporu s určením přístroje anebo nesprávnou obsluhou. Přístroj je součástí série Parkside X 20 V TEAM a lze jej provozovat s akumulátory série Parkside X 20 V TEAM. Akumulátory se smí nabíjet pouze nabíječkami série Parkside X 20 V TEAM.
Obecný popis
Obrázky najdete na přední a zadní výklopní straně.
Objem dodávky
- motorová jednotka
- nástavec plotových nůžek s ochranným krytem
- nástavec odvětvovače s ochranným krytem
- nástavec ořezávače s cívkou a 3zubovým nožem
- ramenní popruh
- kulatá rukojeť
- 2 x klíč s vnitřním šestihranem, (klíčový otvor 4 mm, klíčový otvor 5 mm)
- montážní klíč (klíčový otvor 13 mm, klíčový otvor 19 mm)
- šroubovák s křížovou drážkou/šroubo-
vák s drážkou (oboustranně použitelný)
- láhev na olej
- montážní materiál
- návod k obsluze
Baterie a nabíječka nejsou součástí dodávky.
Klíč s vnitřním šestihranem (otvor klíče 4 mm) je při dodání uložen v krytu přístroje.
Přehled
1 pilový řetěz
2 prední trubka
| 3 | křídlatá | matice |
| 4 | trubka | na |
| 5 | kulatá | rukojeť, |
6 nosné oko
7 chránič nohou
8 blokování, trubka
9 přepravní ochrana, pilový řetěz
10 přepravní ochrana, řezací lišta
11 řezací lišta
12 3zubový nůž
13 přepravní ochrana, 3zubový nůž
14 ochranný kryt
15 odstřihávač struny
16 prodloužení, ochranný kryt
17 pouzdro cívky
18 olej na pilový řetěz
19 ramenní popruh
20 chránič těla
21 klíč s vnitřním šestihranem,
(klíčový otvor 4 mm)
22 klíč s vnitřním šestihranem,
(klíčový otvor 5 mm)
23 montážní klíč
| 24 | (klíčový otvor 13 mm + 19 mm)Šroubovák s křížovoušroubovák s drážkou |
25 akumulátor
26 nabíječka
27 ukazatel stavu nabití
28 Tlačítko ukazatele stavu nabití
29 bezpečnostní spínač
30 Zapínač/vypínač
31 uložení klíče s
32 Hvězdicový šroub, montážní kulatá rukojeť
| D | 33 kryt řetězového kola |
| 34 | matice, kryt řetězového kola |
| 35 | vodicí lišta |
| 36 | řetězový pastorek |
| 37 | kolejnicový čep |
| 38 | pšístrojepro napnutí řetězu dní rukojeť |
39 nádržka na olej
| 40 označení „MIN“, ukazatel stavu nabití |
| 41 víko nádržky na olej |
| 42 stavěcí šroub, přítok oleje |
| F | 43 rukojeť, přestavení řezací lišty |
| 44 zajišťovací páka, řezací lišta |
| 45 blokovací páka, řezací lišta |
| G | 46 blokování, odvětvovač |
| H | 47 spona, rychloupínací zařízení |
| 48 | šroub, nosné oko |
| 1 | 49 šrouby s křížovou drážkou, ochranný kryt |
| 50 kryt, ochranný kryt |
| 51 šrouby, kryt |
| K | 52 upínací vřeteno |
| 53 | práklběká |
| 54 | pružná podložka |
| 55 matice |
| J | 56 západka |
| 57 cívka |
| 58 očko vývodu struny |
| řním | 59 | žěsěbraníeka |
| 60 | drážka, cívka |
| N | 62 maznice, odvětvovač |
| 63 šroub, mazání převodovky |
Bezpečnostní funkce
29 Bezpečnostní spínač
K zapnutí přístroje se musí odblo-
kovat blokace zapnutí.
30 Spouštěcí spínač
Při puštění spouštěcího spínače se přístroj okamžitě vypne.
19 Ramenní popruh
zajišťuje rovnoměrné rozložení zátěže na ramena, záda, boky a stehna.
Popis funkci
Přístroj je vybaven nástavcem plotových nůžek (s bezpečnostní řezací lištou), nástavcem odvětvovače (s vodicí lištou a pilovým řetězem) a nástavcem ořezávače (s cívkou nebo 3zubovým nožem). K ochraně uživatele smí být přístroj provozován pouze se stlačeným bezpečnostním spínačem.
Funkce ovládacích prvků naleznete v následujících popisech.
Technická data
Aku zahradní kombinované
náradí 40 V ...... PGKGA 40-Li B2
Napětí motoru U.....40 V== (2 x 20 V)
Síla proudu I 16 A
Volnoběžné otáčky motoru n _0 ...7500 min ^-1
Typ ochrany IPXO
Hmotnost, motorová jednotka .....2,3 kg
Hmotnost (provozní připravenost)
Odvětvovač ...... ca. 4,5 kg
Plotové nůžky ...... ca. 5,0 kg
Ořezávač ...... ca. 4,3 kg
Křovinořezačka ...... ca. 4,3 kg
Plotové nůžky
Délka řezu 410 mm
max. doporučená tlouštka větví .. 15 mm
Volnoběžné otáčky (bez zatížení)
n_0 1200 min ^-1
Rezy/min 2400
Vibrace na rukojeti
(a_h) 3,690 m/s²; K=1,5 m/s
Vibrace na kulaté rukojeti
(a_h) 4,320 m/s²; K= 1,5 m/s
změřena ..100,9 dB(A), K_WA=1,97 dB
zaručená 106 dB(A)
Odvětvovač
Vodicí lišta ....Trilink 8" - M1430833-1041TL
Délka vodicí lišty....8"/195mm
Délkařezu ...... cca 180 mm
Ozubení řetězového kola......5
Řetěz...... Trilink 8" - CL14333TL
Tloušťka řetězu ..... 1,1 mm
Rychlost řetězu v _0 ......max. 10 m/s
Objem nádržky
na olej....160 cm ^3 / 160 ml
Vibrace na rukojeti
(a_h) 3,690 m/s²; K= 1,5 m/3
Vibrace na kulaté rukojeti
(a_h) 4,320 m/s²; K=1,5 m/³
změřena ..101,5 dB(A), K_WA=2,38 dB
zaručená 106 dB(A)
Ořezávač
Okruh sečení, cívka....30 cm / 300 mm
Tloušťka struny....2,4 mm
Délka struny 5 m
Počet otáček, cívka n.....7000 min ^-1
Max. počet otáček,
cívka n _max ...... 13300 min ^-1
Vibrace na rukojeti
(a_h) 3,690 m/s²; K=1,5 m/3
Vibrace na kulaté rukojeti
(a_h) 4,320 m/s²; K= 1,5 m/3
CZ
změřena ... 93,6 dB(A), K_WA=2,24 dB
zaručená 96 dB(A)
Křovinořezačka
Okruh sečení, 3zubový nůž.....25,4 cm
Počet otáček, nůž n......7300 min ^-1
Max. počet otáček, nůž n _max ...10000 min ^1
Vibrace na rukojeti
(a_h) 3,690 m/s²; K= 1,5 m/§
Vibrace na kulaté rukojeti
(a_h) 4,320 m/s²; K= 1,5 m/§
Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.
Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.
Výstraha: Hodnota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.
Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).
Doba nabíjení
Přístroj je součástí série Parkside X 20 V TEAM a lze jej provozovat s akumulátory série Parkside X 20 V TEAM.
Akumulátory série Parkside X 20 V TEAM se smí nabíjet pouze nabíječkami série Parkside X 20 V TEAM.
Doporučujeme Vám, provozovat tento přístroj pouze s následujícími akumulátory: PAP 20 B1, PAP 20 B3
Doporučujeme Vám, nabíjet tyto akumulátory pomocí následujících nabíječek: PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1
Aktuální seznam kompatibility akumulátorů najdete na:
www.lidl.de/akku
| Doba nabíjení (minut) | PAP 20 A1 PAP 20 B1 | PAP 20 A2 | PAP 20 A3 PAP 20 B3 | Smart PAPS 204 A1 | Smart PAPS 208 A1 |
| PLG 20 A1 PLG 20 A4 PLG 20 C1 | 60 90 | 120 120 210 | | | |
| PLG 20 A2 45 | 60 80 80 165 | | | | |
| PLG 20 A3 PLG 20 C3 | 35 45 | 60 50 120 | | | |
| PDSLG 20 A1 | 35 45 60 50 | 120 | | | |
| Smart PLGS 2012 A1 | 35 40 | 40 40 | 50 | | |
Bezpečnostní pokyny
V této části jsou uvedeny základní bezpečnostní předpisy při práci s přístrojem.
Tento přístroj nesmí používat děti. Děti musí být pod dohledem, aby si nehrály s přístrojem. Čištění a údržbu nesmí provádět děti. Přístroj nesmí používat osoby s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo osoby s nedostatečnymi znalostmi nebo zkušenostmi.
Symboly v návodu
Výstražné značky s údaji k zabránení škodám na zdraví nebo věcným škodám.
Příkazová značka s údaji k zabránění škodám.
Noste rukavice chránící před pořezáním.
Informační značka s informacemi pro lepší manipulaci s prístrojem.
Obrazové symboly na přístroji
Tento prístroj je součástí Parkside X 20 V TEAM
Pozor!
Před použitím přístroje si pozorně přečtěte návod k obsluze.
Noste ochranné brýle!
Noste ochranu sluchu!
Noste ochrannou přilbu!
Noste rukavice chránící před pořezáním.
Používejte pracovní oděvy
odolné proti střihání a řezání
Noste protiskluzovou bezpečnostní obuv.
Dlouhé vlasy nenoste volně.
Chraňte vlasy před
pohyblivými částmi.
V blízkosti přístroje se nesmí zdržovat jiné osoby.
Přístroj nevystavujte vlhkosti.
Nepracujte při dešti.
Nebezpečí života při zasažení elektrickým proudem!
Zdržujte se minimálně 10 m od dálkových vedení.
Pozor na předměty padající dolů. Především při střihání nad hlavou.
Pozor! Nebezpečí úrazu o pohyblivý nůž.
Nebezpečí v důsledku odmrštěných dílů! Udržujte mimo dosah jiných osob.
CZ
Pozor! Zpětný ráz – dávejte při práci pozor na zpětný ráz stroje.
Nebezpečí v důsledku odmrštěných dílů! Udržujte mimo dosah jiných osob.
Pozor! Horký povrch.
Hrozí nebezpečí popálení.
Dodržujte
bezpečnostní
odstup min. 15 m
od ostatních osob.
Před údržbovými pracemi vyjměte akumulátor.
Údaj o hladině hluku L _WA v dB (nástavec plotových nůzek)
Údaj o hladině hluku L _WA v dB (nástavec odvětvovače)
Údaj o hladině hluku L_WA v dB (ořezávač a 3zubový nůž)
Elektrické přístroje nepatří do domácího odpadu.
Délka řezu
Délka žací lišty
Okruh sečení (cívka)
30 cm
Okruh sečení (3zubový nůž)
ukazatel stavu nabití
směr otáčení matice krytu
řetězového kola
mazání řetězu
směr otáčení šroubu
Řetězový olej
Upevnění pomocné
rukojeti
směr běhu pilového
řetězu
směr chodu cívky
Všeobecné bezpečnostní pokyny
Před zahájením práce s vy- větvovací pilou se dobře se- znamte se všemi obslužnými prvky. Vyzkoušejte si manipu- laci s přístrojem a nechejte si odborníkem vysvětlit funkci, způsob práce, techniky řezání a osobní ochranné prostředky zkušeným uživatelem nebo odborníkem. Ujistěte se, že můžete okamžitě vypnout zařízení v případě nouze. Nesprávné používání stroje může způsobit vážné zranění.
V případě nehody nebo poruchy během provozu okamžitě vypněte přístroj a vyjměte z něj akumulátor. Poskytnout zranění správně nebo se poradte s lékařem. Přečtěte si kapitolu „Detekce poruch“ pro eli-
minaci chyb nebo kontaktujte naše servisní stredisko.
ZBÝVAJÍCÍ RIZIKA
I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:
a) zranění pořezáním
b) poškození sluchu, pokud není nasazena vhodná ochrana slu-chu.
c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.
Všeobecné bezpečností pokyny pro elektrické nářadí
VAROVÁNÍ! Přečtěte si všechny bezpečnostními pokyny a instrukce. Pochybení při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, popálení a/nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucí použití.
Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené z elektrické sítě (prostřednictvím síťového kabelu) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
1) Bezpečnost pracoviště:
a) Udržujte svůj pracovní úsek čistý a dobře osvětlený.
Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
b) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.
c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při ne-pozornosti můžete ztratit kontrolu nad nástrojem.
2) Elektrická bezpečnost:
Pozor: Takto se vyvarujete nehodám a poraněním skrz elektrický úder:
a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.
b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.
c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.
CZ
d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.
e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.
f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu.
3) Bezpečnost osob:
Pozor: Takto se vyvarujete nehodám a poraněním:
a) Budte pozorní, dbejte na to, co děláte a pustte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.
b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.
c) Zamezte neúmyslnému uvedení do provozu. Před zdvižením, přenesením nebo zapojením elektrického nástroje do napájení proudem a/nebo před zapojení akumulátorů se ujistěte, zda je elektrický nástroj vypnutý.
Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.
d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.
e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.
f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.
g) Lze-li namontovat zařízení na odsávání či zachytávání prachu, se ujistěte, zda je takové zařízení připojeno a správně používáno. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu.
4) Používání a ošetřování elektrického nástroje:
a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické
nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.
b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá zaanebo vypnout, je nebezpečné a musí být opravené.
c) Vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor předtím, než na přístroji provedete nastavení, vyměníte díly příslušenství nebo přístroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.
d) Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Nepřenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek-trické nástroje jsou nebezpečné, když je používají nezkušené osoby.
e) Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a ne-váznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje na- rušena. Nechte poškozené části před použitím nástroje opravit.
Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou..
g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost,
která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.
a) Akumulátory nabíjejte pouze v nabíječkách, doporučovaných výrobcem. Použije-li se nabíječka určená pro určitý typ akumulátorů s jiným typem akumulátoru, hrozí nebezpečí požáru.
b) V elektrických nástrojích používejte pouze akumulátory určené pro tento nástroj. Při použití jiných akumulátorů může dojít ke zraněním a hrozí nebezpečí požáru.
c) Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných malých kovových objektů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může vést k popáleninám nebo požáru.
d) Při nesprávném používání může z akumulátoru vytéct kapalina. Vyhýbejte se kontaktu s touto kapalinou. Při náhodném kontaktu omyjte postižené místo vodou. Dostane-li kapalina do očí, vyhledejte navíc lékařskou pomoc. Vytékající kapalina z akumulátoru může způsobit podráždění pokožky či popáleniny.
6) Servis
a) Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomoci originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.
Bezpečnostní pokyny pro nůžky na živé ploty
Připrava
- TYTO NŮŽKY NA ŽIVÝ PLOT MOHOU ZPŮSOBIT VÁŽNÁ ZRANĚNÍ! Pečlivě si přečtěte pokyny ke správnému používání, přípravě, údržbě, spouštění a zastavování růžek na živý plot. Seznamte se se všemi ovládacími součástmi a správným používáním nůžek na živý plot.
- Pozor na nadzemní napěťová vedení.
- Nůžky na živý plot není dovole-
no používat, pokud se v blízkosti
nacházejí osoby, zejména děti.
- Zasáhne-li střihací zařízení cizí těleso, zvýší-li se provozní hluk nebo začnou nůžky na živý plot nezvykle silně vibrovat, zastavte motor a nechte nůžky na živý plot zastavit. Vytáhněte sítovou zástrčku nebo vyjměte akumulátor a provedte tato opaření:
- Zkontrolujte uvolněné díly a veškeré uvolněné díly upevněte.
- Poškozené díly vyměňte za ro-
vnocenné díly nebo je nechte
opravit.
- Noste vhodný oděv! Nenoste volné oblečení ani šperky, které by mohly být zachyceny pohyblivými částmi. Doporučuje se používat pevné ruka-vice, protiskluzovou obuv a ochranné brýle.
• Výstraha! Používejte ochranu sluchu a očí.
Provoz
- Vypněte plotové nůžky a vytáhněte síťovou zástrčku ze zásuvky nebo vyjměte aku-
mulátor:
- čištění nebo uvolnění zabloko-
vaného mechanizmu;
- kontrola, údržba nebo práce na nůžkách na živý plot;
- nastavení pracovní polohy
střihacího zařízení;
- Když jsou nůžky na živý plot ponechány bez dohledu.
- Pred nastartováním motoru se vždy ujistěte, že se nůžky na živý plot nacházejí v některé z řádných pracovních poloh.
- Nůžky na živý plot nepoužívejte s vadným nebo silně opotřebeným řezným zařízením.
- Ke snížení rizika vzniku požáru dbejte na to, aby se na motoru nenacházely žádné nečistoty, listí ani unikající mazivo.
- Vždy zajistěte, aby všechna držadla a bezpečnostní zařízení byla při používání nůžek na živý plot namontována. Nikdy se nepokoušejte používat neúplné nůžky na živý plot nebo nůžky s nepřípustnou přestavbou.
- Vždy používejte obě ruce, jsouli núžky na živý plot vybaveny dvěma držadly.
- Vždy si prohlédněte okolí a věnujte pozornost možným nebezpečím, která kvůli hluku nůžek na plot nemůžete slyšet.
- Udržujte všechny části těla vzdáleně od řezného nože. Nepokoušejte se při běžícím noži odstranit řezivo anebo řezaný materiál držet. Odstrante za-seknuté řezivo pouze při vypnutém nástroji. Doda-tecně vytáhněte zástrčku ze zásuvky resp. vyjměte akumulátory z přístroje.
Jediný moment nepozornosti při používání nůžek na živé ploty může vést k těžkým poraněním.
- Dětem není dovolenó používat nůžky na plot.
- Při práci s plotovými nůžkami vždy zajistěte, aby byl zajištěn bezpečný postoj.
Údržba a skladování
- Chcete-li plotové nůžky odstavit kvůli údržbě, inspekci nebo skladování, vypněte motor, vytáhněte síťovou zástrčku nebo vyjměte akumulátor a ujistěte se, zda se zastavily všechny otáče-jící se součásti. Před kontrolou, nastavením atd. nechte přístroj vychladnout.
- Noste nůžky na živé plo-
ty při zastaveném noži
za rukojeť. Při transportu
anebo uložení nůžek na
živé ploty vždy na ně nav-
lečte ochranny kryt. Pečlivé
zacházení s nástrojem zmenšuje
nebezpečí poranění skrze nůž.
- Nůžky na živý plot skladujte v místě, kde benzinové výpary nemohou přijít do kontaktu s otevřeným ohněm či jiskrami. Před uskladněním nůžek na živý plot je nechte vždy vychladnout.
Bezpečnostní pokyny pro řetězové pily
- Při chodu pily chrán-te všechny časti těla od pilového retězu. Před spuštěním pily se ujistě-te, zda se retéz nedotýká pily. Při práci s retězovou pilou může moment nepozornosti způ-sobit, že oděv nebo části těla se zachytí pilovým retězcem.
- Vždy držte řetězovou pilu Vaší pravou rukou na zadní rukojeti a Vaší levou rukou na prední rukojeti.
Přidržování řetězové pily v obrácené pracovní poloze zvyšuje riziko zranění a nesmí se používat.
- Používejte ochranné brýle a ochranu sluchu. Předepsáno je další ochranné vybavení pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí poranění v důsledku létajících třísek a náhodného kontaktu s pilovým řetězcem.
- Nepracujte s řetězovou pilou na stromu. Při provozu řetězové pily na stromu hrozí nebezpečí zranění.
- Vždy dbejte na pevnu stabilitu a používejte ře-tězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzný podklad nebo nestabilní plochy, jako jsou například na žebříku, mohou vést ke ztrátě rovnováhy nebo ztrátě kontroly nad řetězovou pilou.
CZ
- Při řezání napnuté větve počitejte s tím, že se tato vrátí zpět. Když se napětí v dřevěných vláknech uvolní, naputá větev může trefit obsluhující osobu a/nebo vytrhnout řetězovou pilu mimo kontrolu.
- Budte zvlášť opatrní při řezání podrostu a mla-dých stromů. Tenký materiál se může zachytit v pilovém řetězi a Vás zasáhnout nebo vyvést z rovnováhy.
- Přenášejte řetězovou pilu za přední rukojeť ve vypnutém stavu, a pilovy řetězec odvrácen od tela. Při přepravě nebo uložení řetězové pily vždy nasadte ochranný kryt. Pečlivá manipulace s řetězovou pilou snižuje pravděpodobnost náhodného kontaktu s běžícím pilovým řetězem.
- Postupujte podle pokynů pro mazání, napnutí retězu a výměnu příslušenství. Ne-spravně napnutý nebo namazaný retěz se může pretrhnout nebo zvýšit riziko zpětného rázu.
- Rúkojetě udržujte v suchém a čistém stavu bez stop oleje či mastnoty. Ru- kojetě, znečištěná mastnotou či olejem, jsou kluzká a vedou ke ztratě kontroly.
- Smí se řezát pouze dřevo. Nepoužívejte řetězovou pilu pro práci, pro kte-rou není určena - příklad: Nepoužívejte řetězovou pilu pro řezání plastů, zdiva nebo stavebních materiálů, které nejsou ze
dřeva. Použití řetězové pily k nesprávnému použití může vést k nebezpečným situacím.
Příčiny a zamezení zpětného rázu u odvětvovačů
Pozor, hrozí zpětný ráz! Dávejte při práci pozor na zpětný ráz přístroje. Hrozí nebezpečí zranění. Zpětným rázům můžete zabránit opatrností a správnou technikou řezání.
b
- Ke zpětnému rázu může dojít tehdy, když se špička vodicí lišty dotýká předmětu, nebo pokud se dřevo ohne a upíná pilový řetězec v řezu (viz obr. b).
- V některých případech může kontakt se špičkou vodicí lišty způsobit neočekávanou zpětnou reakci, při které se vodicí kolejnice vyrazí směrem k obsluhující osobě (viz obr. a).
- Zaseknutí pilového řetěze na horním okraji vodicí lišty může silně zatlačit lištu směrem k obsluhující osobě.
- Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou, a že se možná i těžce zraníte. Nespoléhejte pouze na bezpečnostní zařízení, zabu-
dovaná do řetězové pily. Jako uživatel řetězové pily byste měli přijmout různá opatření, abyste mohli pracovat bez nehody a zranění.
Ke zpětnému rázu dochází v důsledku nesprávného nebo chybného použití elektrického nářadí. Zpětnému rázu lze předcházet níže popsanými vhodnými opatřeními:
- Držte pilu pevně oběma rukama, přičemž palec a prsty objímají držadla řetězové pily. Své tělo a paže uvedte do polohy, v niž zachytíte sílu zpětného rázu. Když jsou přijata vhodná opatření, může obsluhující ošoba ovládat síly zpětného rázu. Retězovou pilu nikdy nepustte z ruky.
- Zabraňte abnormálnímů držení těla. To umožňuje lepší kontrolu řetězové pily v neočekávaných situacích.
- Vždy používejte náhradní lišty a pilové retězy, předepsané výrobcem. Nesprávné náhradní lišty a pilové retězy mohou způsobit roztržení retězu a/nebo zpětný ráz.
- Dodržujte pokyný výrobce týkající se ostření a údržbu pilového řetězce. Příliš níz-ké omezovače hloubky zvyšují sklon k zpětnému rázu.
- Neřežte špičkou vodící lišty (viz obr. b). Hrozí nebezpečí zpětného rázu.
- Zabezpečte, aby na podlaze neležely žádné předměty, přes které byste mohli zakopnout.
Bezpečnostní pokyny pro vyžínače trávníků a vyžínače okrajů trávníků
Instruktáž
a) Pozorně si přečtěte pokyny. Seznamte se s ovládacími prvky a jejich správným používáním.
b) Nikdy nedovolte osobám, které nejsou seznámeny s těmito pokyny nebo dětem, používat stroj. Místní platné předpisy mohou omezit věk uživatele.
c) Děti nebo osoby s omezenými fyzickými, smyslovými či psychickými schopnostmi nebo osobám s nedostatečnými zkušenostmi a vědomostmi či osobám, které se neseznámily s pokyny, není dovoleno stroj používat. V místních předpisech může být stanoveno věkové omezení uživatele.
d) Je nutné pamatovat na to, že sám uživatel je odpovědný za úrazy nebo za ohrožení jiných osob nebo za jejich majetek.
Příprava
a) Před použitím se stroj musí vizuálně zkontrolovat na výskyt poškození, chybějící nebo nesprávně nainstalovaná ochranná zařízení nebo ochranné kryty.
b) Nikdy stroj neprovozujte, pokud se v jeho blízkosti nacházejí osoby, zejména děti nebo domací zvířata.
Provoz
a) Ochrana očí, dlouhé kalhoty a pevná obuv se musí nosit po celou dobu používání stroje.
b) Musí se zabránit používání stroje za nepříznivých povětrnostních podmínek, zejména v případě rizika blesku.
c) Štroj používejte jen za denního světla nebo při dostatečném um-ělém osvětlení.
d) Nikdy nepoužívejte stroj s poškozeným krytem nebo ochranným zařizením nebo bez krytu nebo ochranného zařizení.
e) Nezapínejte motor, pokud nemáte ruce a nohy mimo do- sah řezacího zařizení.
f) Stroj vždy odpojte od sítě (tj. vyjměte vyjímatelné akumulátory),
1) jakmile je stroj ponechán bez dozoru;
2) před odstraněním blokování;
3) před kontrolou, čištěním nebo úpravou stroje;
4) po kontaktu s cizími tělesy
5) vždy, když stroj začne nádměrně vibrovat.
Pokud přístroj začne neobvykle silně vibrovat, je nutná jeho okamžitá kontrola.
- zjistěte poškození;
- provedte potřebné opravy poškozených částí;
- zajistěte, aby všechny ma-
tice, čepy a srouby byly
pevně dotaženy.
g) Dávejte pozor na pořezání no-
hou a rukou řezacím zařízením.
h) Vždy se ujistěte, že ventilační ot-vory jsou volné bez cizích těles.
i) Nikdy nenahrazujte nekovové řezací zařizení kovovým řezacím zařizením.
j) Vyhýbejte se neobvyklému držení těla a vždy udržujte rovnováhu a stabilní postoj na svazích po celou dobu.
Přecházejte, když prístroj máte v ruce. Nepobíhejte!
k) Neprovozujte stroj s vadnými ochrannými zařízeními nebo ochrannými kryty nebo bez ochranného zařizení.
1) Výstraha! Dbejte na to, aby-
ste se nedotkli nebezpečných
pohyblivých částí ještě předtím,
než byly vyjmuty akumulátory a
pohyblivé nebezpečné části se
zcela nezastavily.
Údržba a skladování
a) Před prováděním údržby nebo čištění se musí stroj odpojit od napájení (tj. vyjmout vyjímatelné akumulátory).
b) Smí se používat pouze náhradní díly a příslušenství doporučené výrobcem.
c) Stroj se musí pravidelně kontrolovat a udržovat. Stroj se smí nechat opravit pouze ve smluvní dílně.
d) Pokud se stroj nepoužívá, ucho-
vávejte jej mimo dosah dětí.
Křovinořezačka - Příčiny a zamezení zpětného rázu u 3zubového nože
Při zpětném rázu dostane uživatel silný náraz od kombinovaného zařízení. V důsledku toho může ztratit kontro lu nad přístrojem a může se vážně poranit. Zpětným rázům můžete zabránit opatrností a správným postupem.
Při používání 3zubového nože hrozí riziko zpětného rázu, když čepel nože narazí na překážku (kámen, dřevo).
- Držte prístroj pevně oběma rukama.
- Dbejte na to, aby na zemi neležely žádné překážky a nepoužívejte 3zubový nůž v blízkosti plotů, kovových sloupků a podobných objektů.
Používejte pouze dobře naostřené nástroje. Při sečení hustých stonků přikládejte přístroj v poloze A.
Dodatečné bezpečnostní pokyny
- Držte elektrický nástroj pouze za izolované rukojeti, protože řezný nůž se může dostat do kontaktu se skrytým elektrickým vedením. Při kontaktu řezného kotuče s napěťovým vedením mohou být kovové součásti přístroje vystaveny napětí, a proto může dojít k úrazu elektrickým proudem.
- Pečlivě zkontrolujte oblast, kterou chcete stříhat, a odstraňte všechny dráty nebo jiné cizí předměty.
-
Před každým použitím přístroje zkontrolujte případné zjevné vady, např. uvolněné, opotřebované nebo poškozené součásti. Upadne-li přístroj na zem, zkontrolujte, zda nedošlo k významným škodám či závadám.
-
Před spuštěním, po pádu nebo nárazu bezpodmínečně zkontrolujte přístroj a ujistěte se, zda je v dobrém stavu.
- Pozor! Používání stroje může být omezeno místními předpisy.
- Udržujte prístroj s rezným nástrojem vždy v dobrém stavu.
- Dodržujte: Nesprávná údržba, použití nevyhovujících náhradních dílů nebo nedovolené odstranění či změna bezpečnostních zařízení mohou přístroj poškodit a způsobit vážné zranení osobě, která s ním pracuje.
- K zabránění poškožení přístroje a zranění jej během přepravy dobře zajistěte.
- Před použitím zkontrolujte, zda na přístroji nejsou uvolněné upevňovací prvky, poškozené součásti, jako např. praskliny v řezacích nástavcích.
- Nepoužívejte příslušenství, které nebylo doporučeno společností PARKSIDE. To může vést k úrazu elektrickým proudem nebo k požáru.
Dodržujte bezpečnostní pokyny a pokyny k nabíjení a správnému použití, uvedene v návodu k obsluze Vašeho akumulátoru a Vaší nabíječky série Parkside X 20 V Team. Podrobný popis procesu nabíjení a další informace naleznete v tomto samostatném návodu k obsluze.
CZ
Montáž
Před každou prací na přístroji vyjměte akumulátor z přístroje.
Používejte pouze originální díly.
Přístroj lze použít bud's nástavcem plotových nůžek, s nástavcem odvětvovače nebo nástavcem ořezávače, volitelně s cívkou nebo 3zubovým nožem.
Demontáž probíhá v obráceném pořadí.
Vyjmutí/vložení akumulátoru
- K vyjmutí akumulátoru (25) z přístroje stiskněte odblokovací tlačitko na akumulátoru a akumulátor vytáhněte.
- K vložení akumulátoru (25) zasuňte akumulátor podél vodicí lišty do přístroje. Tento slyšitelně zaklapne.
Akumulátor vložte teprve tehdy, až bude přístroj zcela smontován. Hrozí nebezpečí poranění!
Montáž prední trubky
Před montáží sejměte ochranný kryt/ochranné kryty z přední trubky/předních trubek (2).
- Povolte křídlatou matici (3).
- Vytáhněte blokování (8) směrem ven a otočte jej doprava nebo doleva až na doraz.
-
Nasuňte přední trubku (2) na trubku na krytu přístroje (4).
-
Vytáhněte blokování (8) směrem ven a otočte jej zpět do původní polohy.
- Otočte přední trubku (2) mírným pootočením, dokud blokování (8) nezapadne do otvoru v přední trubce (2).
- Upevněte trubkovou hřídel pomocí křídlaté matice (3).
Zašroubujte křídlový šroub (3) pevně tak, aby na trubkové hřídeli (2) nebyla znatelná vůle! Při použití maximální síly rukou dojde k poškození trubky.
Montáž kulaté rukojeti
Kulatá rukojeť musí být na-
montována ve vzdálenosti
minimálně 25 cm od rukojeti
přístroje!
Chránič nohou se musí vždy nacházet na straně obsluhy!
- Povolte hvězdicový šroub (3) a odklopte ochranu nohou (7).
- Nasadte kulatou rukojeť (5) shora na trubku na krytu přístroje (4). Vyberte polohu v rámci vyrovnaného rozsahu nastavení uvedeného na spodní straně trubky. Oblast je označena štítkem.
- Uzavřete ochranu nohou (7) a upevněte ji s hvězdicovým šroubem (3).
Montáž pilového řetězu
Dodržujte správný směr běhu pilového řetězu! Tento je označen na krytu řetězového kola (33) a nad kolejnicovým čepem (37).
Po prvních 5-6 řezech utáhněte pilový řetěz. Viz kapitolu „Upnutí pilového řetězu“.
- Položte prístroj na rovný podklad.
- Povolte montážním klíčem (23) matici (34) a sejměte kryt řetězového kola (33).
- Založte pilový řetěz (1) do drážky na vodicí liště. Založte pilový řetěz (1) kolem řetězového pastorku (36).
- Nasadte vodicí lištu (35) a pilový řetěz (1) na kolejnicový čep (37). Když nos sedí vpravo pod kolejnicovým čepem (37) v dolním kruhovém vyhloubení na vodicí liště, tak vodicí lišta sedí správně. Je normální, že se pilový řetěz (1) prověsí.
- Upněte pilový řetěz (1) otočením šroubu (38) k upnutí řetězu montážním klíčem (23) ve směru hodinových ručiček.
- Nasadte kryt řetězového kola (33). Matici (34) krytu řetězového kola pevně utáhněte.
Pozor! Odvětvovač lze opět naolejovat.
Upnutí pilového řetězu
Pilový řetěz je nutné pravidelně napínat z důvodu bezpečnosti uživatele a omezení, resp. zamezení opotrebení a poškození řetězu. Uživateli doporučujeme zkontrolovat napnutí řetězu a v případě potřeby jej upravit před započetím práce a poté každých cca 10 minut.
Při práci s pilou se pilový řetěz zahřívá a poněkud roztahuje. S tímto „prodlužováním“ je nutné počítat zejména u nových pilových řetězů.
Pilový řetěz nedopínejte ani nevyměňujte v horkém stavu, protože se po ochlazení totiž opět poněkud smrští. Při nedodržování to-
hoto pokynu může dojít k poškození vodicí lišty nebo motoru v důsledku příliš napjatého pilového řetězu.
Napnutí a mazání řetězu mají značný vliv na životnost pilového řetězu.
Pilový řetěz je správně napnutý, když řetěz na spodní straně vodicí lišty není prověšený a lze jím zcela otáčet rukou v rukavici. Při zatáhnutí za pilový řetěz tažnou silou 9 N (cca 1 kg) nesmí být mezi pilovým řetězem a vodicí lištou mezera více než 2 mm.
9N max. 2 mm
Nebezpeči zranění!
Před prací na přístroji vyjmě-
te akumulátory z přístroje.
-
Povolte matici (34) krytu řetězového kola (33) pomocí montážního klíče (23).
-
Upněte pilový řetěz (1) otočením šroubu (38) k upnutí řetězu montážním klíčem (23) ve směru hodinových ručiček.
Snižte napnutí pilového řetězu otáčením šroubu proti směru hodinových ručiček.
- Upevněte kryt řetězového kola (33) utažením matice (34) montážním klíčem (23).
U nového pilového řetězu je nutné napnutí řetězu donastavit po maximálně 5 řezech.
Ochranný kryt (14) musí být namontován na přední trubce (2) s upnutím cívky a 3zubového nože.
- Našroubujte ochranný kryt (14) na přední trubku (2) dvěma malými šrouby s křížovou drážkou (49). K tomu použijte šroubovák s křížovou drážkou (24).
- Upevněte kryt (50) na ochranném krytu (14). K tomu použijte klíč s vnitřním šestihranem (22) a tři šrouby (51).
L Demontáž/montáž prodloužení ochranného krytu
Při použití 3zubového nože musí být odstraněno prodloužení ochranného krytu. Při použití cívky se strunou se musí namontovat prodloužení.
Demontáž prodloužení ochranného krytu:
- Odjistěte blokování prodloužení ochranného krytu (16) pomocí šroubováku s drážkou (24) na straně odstřihávače struny (15).
- Stáhněte prodloužení ochranného krytu (16).
Montáž prodloužení ochranného krytu:
- Nasuňte prodloužení (16) na ochranný kryt (14). Začněte na straně bez odstřihávače struny (15).
- Nasuňte prodloužení (16) tak, aby zaskočilo.
Obsluha
Při práci s přístrojem no-
ste vhodný oděv, rukavice,
ochranu očí, hlavy a sluchu a
pracovní obuv odolnou proti
pořezání.
Před každým použitím
se ujistěte, zda je přístroj
funkční. Zapínač/vypínač se
nesmí zaaretovat. Je-li spínač
poškozen, není nadále dovo-
leno s přístrojem pracovat.
Hrozí nebezpečí zranění osob
a poškození majetku.
Dodržujte pokyny k ochraně proti hluku a místní předpisy. Použití přístroje může být v některých dnech (např. v neděli a o svátcích), během určité denní doby (poledne, noční klid) nebo v některých oblastech (např. lázně, kliniky apod.) omezeno nebo zakázáno.
E Mazání řetězu
i Vodicí lišta a pilový řetěz by neměly být nikdy bez oleje. Pokud provozujete odvětvovač s příliš malým množstvím oleje, sníží se výkon řezání a životnost pilového řetězu, protože pilový řetěz rychleji ochabí. Příliš málo oleje lze rozpoznat na vzniku kouř nebo zabarvením vodicí lišty.
Jakmile motor běží, přitéká olej k vodicí liště.
Doplnění řetězového oleje:
- Pravidelně kontrolujte ukazatel stavu hladiny oleje na nádržce na olej (E 39)
a doplňte olej při dosažení značky
minimální hladiny „MIN“ (40) ukazatele stavu hladiny oleje. Nádrž na olej má cca 160 ml oleje.
- Používejte biologický olej s obsahem přísad ke snižování tření a opotřebení. Olej lze objednat v našem servisním centru.
Alternativně použijte mazací olej pro řetězy s nízkým podílem adhezních přísad.
- Vyprázdněte nádržku na olej, když ji nepoužíváte delší dobu (6-8 týdnů).
- Odšroubujte víčko nádržky na olej (41) a doplňte do nádrže řetězový olej.
- Případný rozlity olej setřete a víčko nádržky na olej (1) opět uzavřete.
- Průtok oleje můžete regulovat stavěcí šroub (42).
Před doplněním řetězového oleje vždy přístroj vypněte a nechte motor vychladnout. Při přetečení oleje hrozí riziko požáru.
Vychýlení nosníku nože
Řezací lištu pravidelně kontrolujte z hlediska opotrebení a nechte ji případně přibrousit. Tupou řezací lištou dojde k přetížení přístroje. Na z toho vyplývající škody se ne-vztahuje záruka.
- Uchopte bezpečnostní nosník nože za rukojeť k přestavení nosníku nože (43).
- Odblokujte pojistnou páku (44) a přidržte ji stisknutou.
- Při současném stlačení aretační páky (45) uvolněte upevnění řezací lišty.
- Nyní můžete řezací lištu vykývnout.
Nechte aretační páku (45) zapadnout
do aretačních stupňů.
Přístroj má pro práci 7 zarážkových stupňů (+ 1 úložná poloha).
- Následně znovu uvolněte pojistnou páku (44) a dbejte na to, aby opět za-
padla do své výchozí polohy.
Vytočení odvětvovačes
- Vytáhněte blokování (46) směrem ven a otočte jej o 90°.
- Uchopte odvětvovač na nasazené přepravní ochraně (9) a otočte ji do požadované polohy.
Možných je 5 poloh.
- Připevněte odvětvovač vytažením blokování (46) směrem ven a otočením o 90° zpět do výchozí polohy.
Přiložení nosného popruhu
Chránič těla (20) nosného popruhu musí být umístěn mezi tělem a přístrojem.
Při práci s 3zubovým nožem vždy používejte nosný popruh! Před sejmutím ramenního popruhu zařízení vždy vypněte. Hrozí nebezpečí úrazu.
V zásadě se doporučuje použití nosného popruhu při použití každého typu přístroje.
Nosný popruh je vybaven (47) rychlouzávěrem. Stlačením rychlouzávěru (47) lze přístroj v nebezpečné situaci rychle uvolnit od nosného popruhu.
CZ
- Oblékněte si nosný popruh (19) jako batoh. Zapínání musí být na hrudníku.
- Délku popruhu nastavte tak, aby se chránič těla (20) nacházel ve výši kyčlí.
- Otevřete rychlouzávěr (47).
- Přitlačte karabinu.
- Upevněte hák karabiny na oka (6) na trubce přístroje.
- Zaklapněte rychlouzávěr (47) zpět spolu s přístrojem.
Umístěte chránič těla (20) k bokům mezi tělo a přístroj.
Při nošení nosného popruhu dbejte na to, aby pro větší pohodlí byl pad umístěn na Vašem rameni.
Posunutí nosného oka
Pro cívku/3zubový nůž a odvětvovač/ plotové nůžky vždy zvolte správnou pozici upevňovacího oka pro nosný popruh. Můžete posunout nosné oko (A 6) pro lepší rozložení hmotnosti přístroje.
- Povolte šroub (48) na oku (6) nosného popruhu, pomocí klíče s vnitřním šestihranem (21) z uložení (A 31).
- Posuňte oko (6) do správné polohy.
- Znovu utáhněte šroub (48).
Pro provoz s odřezávačem/3zubovým nožem: Když je přístroj připevněn k nosnému popruhu, měl by, aniž byste se jí dotýkali rukou,
① cívka se strunou lehce doléhat na zem.
② nůž balancovat přibližně 20 cm nad zemí.
-
Povolte šroub (48) na oku nosného popruhu, pomocí klíče s vnitřním šestihranem (21s) a pak jej jen lehce utáhněte.
-
V závislosti na řezacím nástroji vyrovnejte přístroj podle výše uvedených kritérií posouváním oka (6) na trubce (4).
- Utáhněte šroub (48), když je prístroj v požadované pozici.
Montáž 3zubového nože
Při použití 3zubového nože se ochranný kryt musí použit bez prodloužení. (Viz kapitola: „Odstranění / instalace prod- loužení ochranného krytu“)
- Odstraňte akumulátory.
- Položte přístroj na zem a ujistěte se, zda přístroj bezpečně leží na zemi.
- Upínací vřeteno (52) zablokujte pomocí klíče s vnitřním šestihranem (22) podle obrázku.
- Nasadte 3zubový nůž na upínací vřeteno (52). Nůž je oboustranně použitelný.
- Upevněte nůž s tenkou podložkou (53), pružnou podložkou (54) a maticí (55). Nasadte matici (55), jak je zobrazeno, do pružné podložky (54).
K připevnění použijte montážní klíč (23).
- Sejměte klíč s vnitřním šestihranem (22).
Demontáž probíhá v obráceném pořadí.
Montáž cívky
Při použití cívky se strunou se ochranný kryt musí na- montovat s prodloužením.
(Viz kapitola: „Odstranění / instalace prodloužení ochranného krytu“)
Nenahrazujte nekovové struny hlavy cívky kovovými struna- mi! Hrozí nebezpeči poranění!
- Odstraňte akumulátory.
- Položte přístroj na zem a ujistěte se, zda přístroj bezpečně leží na zemi.
- Upínací vřeteno (52) zablokujte po-
mocí klíče s vnitřním šestihranem (22)
podle obrázku.
- Položte tenkou podložku (53) na upínací vřeteno (52).
- Zašroubujte pouzdro cívky (17) proti směru hodinových ručiček na upínací vřeteno (52).
Demontáž probíhá v obráceném pořadí.
Prodloužení řezné struny
Je-li Váš přístroj vybaven tipovací automatikou dvojité struny, tj. obě struny se prodlouží, když klepnete řeznou hlavu na zem.
-
Držte přístroj, nacházející se v provo-
zu na travnaté ploše a několikrát ním
lehce poklepejte řeznou hlavu na zem.
Tímto způsobem se prodlouží struna.
-
Odstřihávač struny (A 15) vložený v ochranném krytu (A 14) odstřihne strunu na požadovanou délku.
Pokud konce struny nelze prodloužit:
• Vypněte přístroj.
- Zatlačte vložku cívky až na doraz a pevně zatáhněte za konec struny.
Nejsou-li vidět konce struny:
- Vyměňte cívku ze strunou (viz kapitola „Výměna cívky”).
Pozor! Zbytky struny mo-
hou být odmrštěny a vést ke
zraněním.
Zapnutí a vypnutí
Stav nabití vložených akumulátorů nemusí být stejný. Pokud se však přístroj nespustí, je jeden ze dvou akumulátorů vybitý.
Dbejte na bezpečný postoj a zařízení držte pevně oběma rukama v dostatečné vzdálenosti od svého těla. Před zapnutím přístroje dbejte na to, aby nedošlo ke kontaktu přístroje s jinými předměty.
- Pro spuštění podržte stisknutý bezpečnostní spínač (29) a současně stiskněte zapínač/vypínač (30). Bezpečnostní spínač (29) můžete opět pustit.
Přístroj se v závislosti na stavu za-
tížení automaticky reguluje počtem
otáček. Při volnoběhu bez zatížení
jsou otáčky motoru nižší.
- K vypnutí opět pustte zapínač/vypínač (30).
Kontrola stavu nabití akumulátorů
Ukazatel stavu nabití (27) signalizuje stav nabití akumulátorů (25).
Stiskněte tlačítko ukazatele stavu nabití (28) na přístroji. Stav nabití akumulátorů je signalizován rozsvícením příslušných ukazatelů LED (3 LED na ukazatel stavu nabití).
3 LED svítí (červená, oranžová a zelená): akumulátor je nabitý
2 LED svítí (červená a oranžová): akumulátor je částečně nabitý
1 LED svítí (červená):
akumulátor je nutné dobít
CZ
Nabijte akumulátor (25), když svítí pouze červená LED ukazatele stavunabití (27).
Práce s plotovými nůžkami
Při řezání dbejte na to, abyste nezachytili cizí předměty, např. drátěný plot nebo podpěry rostlin. Tím může dojít k poškození řezací lišty.
- K zabránění zranění očí, noste při práci s nůžky na živý plot ochranné brýle.
- Držte vždy přístroj pevně oběma rukama, přičemž jednou rukou držíte zadní rukojeť a druhou přední kulatou rukojeť (A 5). Palec a prsty musí rukojeti pevně obepínat.
- Vyzkoušejte nosný popruh ( A19), zda má pohodlnou polohu, která Vám usnadní držení plotových nůžek.
- Při zablokování nože pevnými předměty přístroj ihned vypněte, vytáhněte síťovou zástrčku nebo vyjměte akumulátor a odstraňte předmět.
- Vyhněte se prílišnému zatížení prístroje během práce.
Práce s odvětvovačem
Pokud uvízne pilový řetěz, nesnažte se násilím odvětvovač vytáhnout. Hrozí nebezpečí zranění. Vypněte motor a použijte pákové rameno nebo klin pro uvolnění odvětvovače.
- Než začnete řezat by měl pilový řetěz dosáhnout maximální rychlosti.
-
Máte lepší kontrolu, když řezáte spodní částí vodicí lišty (s taženým pilového řetěze) a ne s horní částí vodicí lišty (s posouvaným pilovým řetězem).
-
Pílový řetěz by se během prořezávání nebo následně neměl dotýkat země ani jiného předmětu.
- Dbejte na to, aby pilový řetěz při řezání neuvízl v odpilovaném odřezku. Kmen stromu se nesmí zlomit ani rozštěpit.
- Dodržujte také preventivní opatření proti zpětnému rázu (viz bezpečnostní pokyny).
- Odstraňte dolů vicící větve nasazením řezu nad větev.
- Rozvětvené větve je třeba jednotlivě zkrátit.
Práce s cívkou se strunou
- Držte přístroj na malých travnatých plochách pod úhlem přibližně 30 ° a rovnoměrným pohybem řezné hlavy rovnoměrně doprava a doleva.
- Nejlepší výsledky dosáhnete při maximální výšce trávy 15 cm. Pokud je tráva vyšší, doporučuje se provést několik sečení.
- K řezání stromů, ohradníků nebo jiných překážek pomalu přejíždějte přístrojem kolem překážky a odstřihněte špičkou struny.
- Zabraňte kontaktu s pevnými překážkami (kameny, zdiva, latkové ploty, atd). Struna by se rychle opotřebovala. Použijte okraj ochranného krytu, aby byl přístroj ve správné vzdálenosti.
Pozor! Během provozu nepokládejte řeznou hlavu na zem!
Práce s 3zubovým nožem
Při práci vždy používejte popruh a vhodné ochranné oblečení. Používejte ochranné brýle, chrániče sluchu a hlavy.
Dbejte na to, aby byl nůž správně namontován. Vyměňte poškozené nebo tupé nástroje.
Hrozí nebezpečí zranění.
Nůž používejte pouze pro práci na volných rovných plochách. Pečlivě zkontrolujte oblast zamýšlenou k sečení a odstraňte všechny cizí předměty. Vyhněte se kontaktu s kameny, kovem a dalšími překážkami. Nůž by se mohl poškodit a hrozí nebezpečí zpětného rázu.
- Při práci držte řeznou hlavu nad zemí a nástroj pomalu otáčejte sem a tam jako při práci s kosou v rovnoměrném oblouku.
- Nedržte řeznou hlavu šikmo pod úhlem.
- Přístroj nepoužívejte na řezání náletových dřevin nebo podrostů.
- Pravidelně kontrolujte, jestli není nůž poškozený, a poškozené nože vyměňte.
Odložení prístroje
- Položte přístroj krytem motoru nejdříve na zem.
- Bezpečnostní řezací zařízení (A 1/11/12/17) je nutné bez působení tlaku opřít proti zemi.
- Zásadně nevyvíjejte žádný statický tlak na řezací zařízení (A 1/11/12/17).
Techniky řezání s plotovými nůžky
- Silné větve vyřízněte před prací nějakými nůžkami na větve.
-
Oboustranná nožová lišta umožňuje řez oběma směry, anebo kývavým pohybem ze strany na stranu.
-
Při svislých řezech posouvejte nůžky přímo anebo v oblouku směrem vpřed rovnoměrně a kývavým pohybem nahoru a dolů.
- Při vodorovných řezech pohybujte nůžkami srpovitě směrem k okraji živého plotu, tak aby uříznuté pruty padali na zem.
- Na dosažení dlouhých přímých linií se odporučuje stříhat podle natažených provazů.
Stříhání živých plotů
Živé ploty se odporučuje stříhat do tvaru lichoběžníka, aby se zabránilo vypadání listů ve spodní části plotu. Toto odpovídá přirozenému růstu rostlin a pro živý plot vytváří optimální podmínky. Zastřihují se jenom nové jednoroční pruty, čím se vytvoří husté rozvětvení a dobrá ochrana proti průhledu.
- Nejdříve ořežte boční strany živého plotu. Nůžky přitom pohybujte ve směru růstu zdola nahoru. Při pohybu shora dolů se tenké pruty ohýbají směrem ven, čím mohou vzniknout ztenčené plochy anebo díry.
- Podle vkusu pak sestřihněte horní hranu; rovně, do tvaru střechy, anebo obloukově.
- Želaný tvar dejte už mladým rostlinám. Hlavní výhonek by měl zůstat neporušen, až kým živý plot nedosáhne potřebnou výšku. Všechny ostatní výhony se zkrátí o polovinu.
Starostlivost o nepěstěné živé ploty:
Na volně rostoucích živých plotech se
neprovádí tvarovací řez, třeba je však
pravidelně stříhat, aby nebyli příliš vysoké.

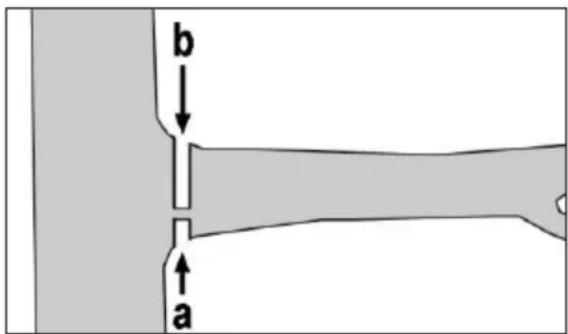

Techniky řezání s odvětvovačem
Zásadně vždy věnujte pozornost nebezpečí způsobenému zpětným rázem a padajícími,
jakož i na zemi ležícími vět- vemi.
- Odříznutí malých větví:
Přiložte dorazovou plochu pily k větvi, abyste zabránili trhání pily na začátku řezu. Vedte pilu mírným tlakem zezhora směrem dolů větví.
Upozorňujeme, že větev se může
předčasně zlomit v případě, že správně
neodhadnete její velikost a hmotnost.
- Odříznutí velkých větví:
U větších větví pro kontrolované odpi- lování provedte nejdříve odlehčovací řez. K tomu účelu ve spodní třetině větve (s horní částí vodicí lišty) udělejte řez (a). Pak řežte shora dolů (se spodní částí vodicí lišty) na první řez (b).
a
- Odříznutí po kouscích:
Odřežte velké resp. dlouhé větve po kouscích, abyste měli kontrolu nad místem nárazu.
- Nejprve odřízněte dolní větve na stro-
mu, aby se ulehčilo padání řezaných
větví.
- Po dokončení řezu se pro obsluhující osobu prudce zvýší hmotnost pily, protože pila již není opřená na větvi. Hrozí nebezpečí ztráty kontroly nad přístrojem.
- Pílu vytahujte z řezu pouze s běžícím pilovým řetězem, aby se zabránilo za-seknutí.
- Neřežte špičkou řezací soupravy.
- Neřežte do tlustých větví, protože to brání hojení rány stromu.
Bezpečná práce
- Nepoužívejte vyvětvovací pilu, když stojíte na žebříku nebo na nepevném místě.
- Nenechejte se svést k nerozvážnému řezu. Mohlo by to ohrozit vás i jiné osoby.
- Na děti je třeba dohlížet, aby se zajistilo, že si s přístrojem nebudou hrát.
- Při delším používání přístroje může z důvodu vibrací dojít k poruchám prokrvení rukou. Dobu použití však můžete prodloužit používáním vhodných ru-kavic nebo pravidelnými přestávkami. Pamatujte, že při práci omezují dobu použití vlastní dispozice ke špatnému prokrvení, nízké venkovní teploty nebo zvedání těžkých břemen.
- Dodržujte u odvětvovače/ plotových nůžkách předepsaný pracovní úhel max. 60° , který je nutný k zajištění bezpečné práce.
- Vždy stojte na svahu nad větví nebo bočně k větvi, která má být odřezána.
- Přístroj přidržujte co nejblíže k tělu. Tím máte nejlepší rovnováhu.
Údržba a čištění
Výstraha! Nebezpečí zranění pohyblivými nebezpečnými díly!
Opravářské a údržbářské práce, které v tomto návodu nejsou popsány, přenechejte některému námi autorizovanému servisnímu středisku. Používejte jen originální díly.
Před čištěním a údržbou vyjměte akumulátory z přístroje.
Při práci s nožem, pilovým řetězem a řezací lištou používejte rukavice.
Pravidelně provádějte následující údržbářské a čistící práce. Tím se zaručí dlouhé a spolehlivé používání přístroje.
- Pred každým použitím přístroje zkontrolujte případné zjevné vady, např. uvolněné, opotřebované nebo poškozené součásti. Zkontrolujte upevnění šroubů.
- Neřežte s tupými nebo opotřebovanými noži nebo řetězy, protože jinak dojde k přetížení motoru a převodovky Vašeho přístroje.
- Zkontrolujte celistvost a správné osazení všech krytů a ochranných zařízení. V případě potřeby je vyměňte.
Čištění
Před čištěním vyjměte akumulátory z přístroje.
- Po každém použití přístroj vyčistěte. Vyčistěte skřín motoru vlhkým hadříkem nebo kartáčem. Přístroj nesmí být postříkán vodou ani do ní nesmí být položen.
- Udržujte větrací otvory přístroje v čistotě. Použijte za tím účelem vlhký hadřík nebo kartáč.
- Nepoužívejte čisticí prostředky ani rozpouštědla. Ty by mohly neopravitelně zařízení poškodit. Chemické látky mohou poškodit plastové části přístroje.
- Přístroj udržujte vždy v čistém stavu. Po každém použití
přístroje musíte
- vyčistit nůž (naolejo-
vaným hadrem);
- namazat řezací lištu
olejem nebo sprejem.
Provádějte pravidelně údržbářské práce, uvedené v následující tabulce. Pravidelnou údržbou vašeho zařízení se prodlouží jeho životnost. Kromě toho dosáhnete také optimální řezný výkon a přejdete nehodám.
Tabulka intervalů údržby
| Strojní část Akce | | Před každým použitím | Po 10 provozních hodinách |
| Kompletní stroj | Zkontrolovat stav, podle potřeby vyměnit poškozené díly | √ | |
| Dostupné šrouby a matice | dotáhnout | √ | |
| Řetězové kolo | zkontrolovat, v případě potřeby vyměnit | √ | |
| Pilový řetěz | zkontrolovat, naolejovat, podle potřeby dobrousit nebo vyměnit | √ | |
| Vodicí lišta | zkontrolovat, obrátit, vyčistit, naolejovat | √ | √ |
| řezná hlava Kontrola | správné montáže | √ | |
| převodovku namazat | tukem | | √ |
Ostření řezáků
Dodatečné ostření pilového řetězu po-
nechte odborníkovi nebo postupujte podle
návodu svého ostřícího zařízení na pilové
řetězy. Dodatečné ostření pilového řetězu
vyžaduje jistou praxi. V případě pochyb-
ností je lepší výměna pilového řetězu
Výměna pilového řetězu
Nikdy neupevňujte nový pilový řetěz k opotřebovaným zubům nebo poškozené nebo opotřebované vodicí liště.
- Vypněte přístroj a vyjměte akumuláto-
ry.
- Povolte matici (D 34) a sejměte kryt
řetězového kola (D 33).
- Sejměte starý pilový řetěz (A 1).
Montáž a upnutí nového pilového řetězu jsou popsány v kapitole „Montáž - upnutí pilového řetězu“.
Údržba/otočení vodicí lišty
Vodicí lišta se musí otáčet každých 8-10 pracovních hodin, aby bylo zajištěno rovnoměrné opotřebení.
-
Vypněte přístroj a vyjměte akumulátory z přístroje.
-
Povolte matici (34) a sejměte kryt řetězového kola (33). Sejměte pilový řetěz (1) a vodicí lištu (35).
- Zkontrolujte vodicí lištu (D 35), zda není opotřebovaná. Odstraňte oťřepy a vyrovnejte vodicí plochy plochým pilníkem.
- Vyčistěte propust oleje, aby bylo zajištěno bezvadné, automatické olejování pilového řetězu během provozu.
- Otočte vodicí lištu (35) jednou kolem její horizontální osy.
- Založte pilový řetěz (1) do drážky na vodicí liště. Založte pilový řetěz (1) kolem řetězového pastorku (36).
- Nasadte vodicí lištu (35) a pilový
řetěz (1) na kolejnicový čep (37). Když
nos sedí vpravo pod kolejnicovým
čepem (37) v dolním kruhovém vyhlou-
bení na vodicí liště, tak vodicí lišta sedí
správně. Je normální, že se pilový řetěz
(1) prověsí.
- Předpněte pilový řetěz (1) otočením šroubu (38) k upnutí řetězu ve směru hodinových ručiček.
Viz také kapitolu „Upnutí pilového řetězu“.
- Nasadte kryt řetězového kola (33). Matici (34) krytu řetězového kola pevně utáhněte.
J Výměna cívky
- Odstraňte akumulátory.
-
Položte prístroj na zem a ujistěte se, zda prístroj bezpečně leží na zemi.
-
Upínací vřeteno (K52) zablokujte pomocí klíče s vnitřním šestihranem (K 22) podle obrázku.
Odšroubujte pouzdro cívky (17) ve směru hodinových ručiček od upínacího vřetena (K 52).
- Otevřete pouzdro cívky (17) tak, že pevně zatlačíte dovnitř západku (56) na obou stranách pouzdra cívky (17) a sejměte víčko pouzdra cívky.
- Nasadte novou cívku (57) do víka pouzdra cívky (17) a provlékněte oba konce struny očkem výstupu struny (58). Přitom uvolněte dva konce struny z drážek (M 60) na cívce.
- Vlože cívku (57) do víka pouzdra cívky (17) a opět spojte víko a spodní část.
- Zašroubujte pouzdro cívky (17) proti směru hodinových ručiček zpět na upínací vřeteno (K 52). Sejměte klíč s vnitřním šestihranem (K22).
- Nastavte strunu na cca 15 cm.
Ostření odstřihávače struny
Přístroj v žádném případě nepoužívejte bez odstřihávače struny nebo s vadným odstřihávačem struny. Hrozí nebezpečí zranění. V případě poškozené čepele odstřihavače struny se obracejte na naše servisní středisko.
Noste ochranné rukavice, abyste se nepořezali.
- Vypněte motor a vyjměte akumulátory.
- Odšroubujte odstřihávač struny (15) z prodloužení ochranného krytu (16).
- Upevněte odstřihávač struny (15) ve svěráku a nůž naostřete plochým pilníkem. Pilujte opatrně, vždy jen v
jednom směru.
- Opět našroubujte odstřihávač struny (15) na prodloužení ochranný kryt (16).
Navinutí cívky se strunou
Alternativně k nové cívce se strunou můžete ve specializované prodejně zakoupit 1,8 - 2,0 mm silnou a 5 m dlouhou nylonovou strunu a vlastními silami ji navinout na cívku se strunou.
- Tuto strunu preložte uprostred a založte stred struny do drážky (59) cívky (17).
Naviňte oba konce ve směru šipky
Rogěd, která se nachází na horní straně cívky.
- Následně upněte konec cívky vždy do některé z drážek (60) na cívce (17).
Mazání převodovky
Po přibližně 10 hodinách provozu je potřeba namazat převod nástavců.
Plotové nůžky/odvětvovač
- K vtlacení až 5 g běžného maziva do tělesa převodovky pomocí mazacího lisu použijte maznicí (62).
Odřezávač/křovinořezačka
- Povolte šrouby (63) na převodovce.
- Vtlačte přibližně až 5 g běžně dostupného maziva do mazacího otvoru na skříni převodovky.
- Převodovku opět uzavřete šroubem (63).
Skladování
Před uskladněním provedte čištění a údržbu.
- Přístroj uchovávejte s dodaným přepravní ochranou (9/10) v suchu a mimo dosah dětí. Přístroj skladujte v leže nebo jej zajistěte proti pádu.
- 3zubový nůž (12) skladujte s dodanou přepravní ochranou (13).
- Přístroj můžete zavěsit za spodní stranu motorové jednotky.
- Vyprázdněte nádržku na olej, když ji nepoužíváte delší dobu (6-8 týdnů).
- Pred skladováním přístroj a příslušenství pečlivě vyčistěte.
- Skladujte přístroj na suchém místě chráněném před prachem a mimo do-sah dětí.
- Nebalte přístroj do plastových sáčků, protože se může vytvořit vlhkost a plíseň.
- Nepokládejte přístroj na ochranný kryt.
Přenášení
Nikdy prístroj nepřenášejte, pokud je v chodu! Nebezpeči poranění!
- Při přepravě vždy používejte ochranný kr yt (9/10).
- Přenášejte přístroj s řezacím zařízením směrem dozadu, oběma rukama, přičemž jednou rukou uchopte zadní rukojeť a druhou rukou přední kulatou rukojeť (5).
Likvidace a ochrana životního prostředí
Vyjměte akumulátory z přístroje a přístroj, akumulátor, příslušenství a obal odevzdejte k ekologické recyklaci.
Nevylévejte starý olej do kanalizace nebo do odtoku. Zlikvidujte starý olej ekologicky - odevzdejte tyto do sběrny.
Elektrické přístroje nepatří do domácího odpadu
V souladu s evropskou směrnicí č.
2012/19/EU o elektrických a elektronic-
kých starých zařízeních a její implementa-
ce do vnitrostátního práva, se musí opotře-
bované elektrické přístroje sbírat odděleně
a ekologicky zneškodnit.
Likvidaci Vašich zaslaných vadných přístrojů provádíme zdarma.
Alternativně jste jako majitel elektrického přístroje povinen, v případě vzdání se vlastnictví přispět k jeho řádné recyklaci.
Starý přístroj lze odevzdat do recyklačního centra, která provádí likvidaci ve smyslu národní recyklace a zákona o nakládání s odpady. Toto se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.
Alternativně přístroj odevzdejte na sběrném recyklačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci. V případě dotazů se obratte na servisní centrum.
Záruka
Vážení zákazníci,
Na tento prístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.
Záruční doba a zákonné nároky na odstranění vady
Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. řezací lišta, cívka, 3zubový nůž, řetěz), nebo poškození křehkých dílů (např. spínače).
Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrob-kem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:
- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifikační číslo (IAN 385586_2107).
- Číslo výrobku je uvedeno na typovém štítku.
- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou
adresu příslušného servisu. Aby bylo za-bráněno problémům s přijetím a dodateč-nými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána ne-vyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, prístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.
Service-Center
CZ Servis Česko
Tel.: 800143873
E-Mail: grizzly@lidl.cz
IAN 385586_2107
Dovozce
Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
Pokud máte problémy při objednávání, použijte prosím kontaktní formulář.
V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-
Center" (viz strana 214).
Pokud potřebujete další náhradní díly, uvedte prosím číslo dílu rozloženého pohledu.
| Číslo pozice Rozvinuté náčrtky | Číslo pozice | Popis | Číslo objednávky |
| A | 5+7+C | 32 | 51-53 | kulatá rukojeť + chránič nohou | 91106181 |
| A | 11 | 64-66 | řezací lišta | 91105398 | |
| A | 12 | | 93 | 3zubový nůž | 13800228 |
Číslo pozice Číslo pozice Rozvinuté náčrtky
Popis
Číslo objednávky
A 17+ 57 91 cívka 91105364
A 1 77 pilový řetěz 30091622
D 35 76 vodicí lišta 91103375
A 9 78 přepravní ochrana, pilový řetěz 91104368
A Detekce poruch
| Problém | Možná příčina | Odstranění chyb |
| Přístroj se nerozběhne | Akumulátor (25) je vybitý | Nabijte akumulátor (dodržujte sa-mostatný návod k obsluze pro aku-mulátor a nabíječku) |
| Akumulátor (25) není vložen | Vložte akumulátor (dodržujte sa-mostatný návod k obsluze pro aku-mulátor a nabíječku) |
| Zapínač/vypínač (30) je vadný | Oprava prostřednictvím servisního centra |
| Závada motoru |
| Přístroj pracuje přerušovaně | Vnitřní uvolněný kontakt | Oprava prostřednictvím servisního centra |
| Zapínač/vypínač (30) je vadný |
| Nože se zahřívají | Řezací lišta (11) má rýhy | Zkontrolujte řezací lištu (11) nebo ji vyměňte (servisní centrum) |
| Příliš velké tření v důsledku nedostatečného mazání | Řezací lištu (11) naolejujte |
| Pila běží těžce, řetěz vyskakuje | Napnutí řetězu není dostatečné | Zkontrolovat napnutí řetězu |
| Řetěz se zahřeje, kouř při řezání, zbarvení lišty | Příliš málo řetězového oleje | Zkontrolovat hladinu oleje a v případě potřeby olej doplnit, zkon-trolovat automatický olejový systém a v případě potřeby vyčistit odtoko-vý kanál oleje nebo nechat opravit službou zákazníkům |
| Špatný rezný výkon | Pilový řetěz (1)/řezací lišta (11) / 3zubový nůž (12) jsou tupé | Pilový řetěz naostřit nebo vyměnit/řezací lištu nabrousit nebo vyměnit/3zubový nůž vyměnit (servisní centrum) |
| Napnutí řetězu není dostatečné | Zkontrolovat napnutí řetězu |
| Cívka je prázdná | Vyměnit cívku |
Obsah
Úvod......217
Účel použitia......217
Všeobecný popis......217
Objem dodávky......217
Prehl'ad 218
Technické údaje......219
Casnabíjania 220
Bezpečnostné pokyny .....221
Symboly v návode ......221
Všeobecné bezpečnostné pokyny...222
Všeobecnébezpečnostnépokyny
pre elektrické nástroje......223
Bezpečnostné pokyny pre nožnice na živý plot....226
Bezpečnostné pokyny pre
retázové pily ......227
Montáž predného rúrkového
držadla ......232
Montáž pílovej retáze......233
Napnutiepílovejretáze ......233
Montáž 3-zubového noža....237
Montáž cievky....237
Predlženie struny....237
Zapnutie a vypnutie....238
Kontrola stavu nabitia akumulátora..238
Práca s nožnicami na živý plot .....238
Rezacie techniky s nožnicami na živý plot....240
Techniky rezania s odvetvovačom ..240
Intervaly údržby....242
Tabul'ka intervalov údržby......242
Ostrenie rezacích zubov .....243
Servisná oprava ......246
2 Predné rúrkové držadlo
3 krídlová matica
4 Rúrkové držadlo
na kryte prístroja
8 Blokovanie, rúrkové držadlo
9 Prepravná ochrana, pílová refáz
10 Prepravná ochrana, nožová lišta
11 Nožová lišta
12 3-zubový nôž
29 Bezpečnostný vypínač
30 Vypínač zap/vyp
38 Skrutka na upínanie retáze
F
39 Olejová nádržka
40 Značka „MIN“, ukazovatel’ stavu oleja
44 Poistná páka, nožová lišta
45 Zaskakovacia páka, nožová lišta
G
46 Blokovanie, odvetvovač
H
29 Bezpečnostný vypínač
Otáčky naprázdno motora _0 ...7500 min ^-1
Druh ochrany IPXO
Hmotnost, jednotka motora .....2,3 kg
Nožnice na živý plot......asi 5,0 kg
Zarovnávač......asi 4,3 kg
Krovinorez ......asi 4,3 kg
Nožnice na živý plot
Dĺžka rezu 410 mm
Dížka lišty....8"/195 mm
Dížka rezu .....cca 180 mm
Noste rukavice, které jsou bezpečné proti pořezání!
Prečítajte si a dodržujte návod na obsluhu patriaci k píle!
Noste ochranné okuliare!
Noste ochranu sluchu!
Noste prilbu!
Noste rukavice, které jsou bezpečné proti pořezání!
Noste pracovný odev odolný proti prerezaniu.
Noste protiskluzovou
bezpećnostní obuv!
Pozor! Spätný ráz – Pri práci dávajte pozor na spätný ráz stroja.
Zaručená hladina akustického výkonu (Nadstavec na nožnice na živý plot)
Zaručená hladina akustického výkonu (Nadstavec na odvetvovač)
Zaručená hladina akustického výkonu (Zarovnávač a 3-zubový nôž)
Mazanie retáze
Smer otáčania
skrutky
Retázový olej
Smer chodu pílovej
retáze
Smer chodu, cievka
Všeobecné bezpečnostné pokyny
Všeobecné bezpečnostné pokyny pre elektrické nástroje
f) Udržujte rezné nástroje ostré a čisté. Starostlivo ošetrované rezné
Bezpečnostné pokyny pre nožnice na živý plot
Príprava
- poškodené diely nahradte ro-
vnocennými alebo ich necha-
jte opravit.
- Výstraha! Noste ochranu slu-chu a očí.
Prevádzka
- ked' nožnice na živý plot zo-
stanú bez dohládu.
- Nepoužívajte nožnice na živý plot, ak rezací nástroj je v chybnom alebo velmi opotrebovanom stave.
- Nožnice na živý plot noste za držadlo pri stojacom noži. Pri preprave alebo uložení nožníc na živý plot vždy natiahnite ochranný kryt. Starostlivá manipulácia s prístrojom umožňuje nebezpečenstvo poranenia nožom.
- Nožnice na živý plot uskladňujte tam, kde sa benzínové pary nemôžu dostatí do kontaktu s otvoreným ohňom alebo iskrami. Predtým než nožnice na živý plot uskladníte, nechajte ich vychladnúť.
Bezpečnostné pokyny pre retázové pily
i) Nikdy nenahradzujte nekovové rezacie zariadenie kovovým rezacím zariadením.
j) Nedržte telo v neprirodzenej polohe a vždy udržujte rovno-váhu a stále majte bezpečný postoj na svahoch.
Pri použití 3-zubového noža existuje nebezpečenstvo spätného rázu ked'ostrie noža narazí na prekážku (kameň, drevo).
Demontáž sa uskutoční v opačnom poradí.
Montáž predného rúrkového držadla
Ochranný kryt (14) musíte založit na predné rúrkové držadlo (2) s upínadlom pre cievku a 3-zubový nôž.
Pri použití cievky musíte založit' predlženie.
Vychýlenie odvetvovača
- Potiahnite blokovanie (46) smerom von a otočte o 90°.
- Uchopte odvetvovač na založenej prepravnej ochrane (9) a otočte ho do požadovanej polohy.
K dispozícii je 5 polôh.
- Odvetvovač upevnite, pričom blokovanie (46) t'ahajte smerom von a otočte spät' o 90° do východiskovej polohy.
H
Montáž 3-zubového noža
Demontáž sa uskutoční v opačnom poradí.
Montáž cievky
Nenahradzujte nekovové struny hlavy cievky s kovo-vými strunami! Hrozí nebezpečenstvo úrazu!
Demontáž sa uskutoční v opačnom poradí.
Prediženie struny
Kedy nie je možné konce struny predlížit:
- Prístroj vypnite.
- Stlačte nadstavec cievky až na doraz a silne táhajte konce struny.
Svietia 2 LED (červená a oranžová):
Práca s nožnicami na živý plot
Rezacie techniky s nožnicami na živý plot
Pri práci s nožom, pílovovou reťa-zou a nožovou lištou noste rukavice.
Tabulka intervalov údržby
Ostrenie rezacích zubov
Výmena pílovej retáze
Lišta sa musí každých 8 – 10 hodín pretočit, aby sa zaručilo rovnomerné opotrebenie.
Noste ochranné rukavice, aby ste zabránili porezaniu.
- Vypnite motor a odoberte akumulátory.
- Odskrutkujte odrezávač struny (15) z prodloužení ochranný kryt (16).
- Upevnite odrezávač struny (15) do zveráka a nôž nabráste s plochým pilníkom. Pilujte opatrne a vždy len v jednom smere.
- Priskrutkujte odrezávač struny (15) opäť na prodloužení ochranný kryt (16).
Navinutie cievky so strunou
- Použite maznicu (62), aby ste s ma-zacím lisom natlačili až 5 g bežného mazacieho tuku do krytu prevodovky.
Zarovnávač/krovinorez
- Uvolnite skrutku (63) na prevodovke.
- Do mazacieho otvoru na kryte prevo-
dovky zatlačte až do 5 g bežného ma-
zacieho tuku.
- Prevodovku znova uzatvorte pomocou skrutky (63).
Skladovanie
Pred uskladnením vykonajte čistiace a údržbárske práce.
Stroje nepatria do domáceho odpadu.
- Číslo artiklu nájdete na typovom štítku.
29 Varnostno stikalo
30 Stikalo za vklop/izklop
31 Prostor za shranjevanje, šesterorobi ključ
29 Varnostno stikalo
| Překlad originálního prohlášení o shodě CE |
| Potvrzujeme tímto, žeAku zahradní kombinované náradí 40 V konstrukční řady PGKGA 40-Li B2Pořadové číslo 000001 - 048000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: |
| 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863 |
| Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení: |
| EN 60745-1:2009/A11:2010 • EN 60745-2-15:2009/A1:2010EN ISO 10517:2019 • EN ISO 11806-1:2011 • EN ISO 11680-1:2011EN 60335-1:2012/A2:2019 • EN 50636-2-91:2014 • EN 62233:2008EN ISO 12100:2010 EN • 55014-1:2017/A11:2020EN 55014-2:2015 • EN IEC 63000:2018 |
| Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonu: |
| Plotové nůžky | Odvětvovač | Ořezávač | Křovinořezačka |
| zaručená 106 dB(A) 96 dB(A) | |
| měřená 100,9 dB(A) 101,5 dB(A) 93,6 dB(A) 93,6 dB(A) | |
| Použitý postup konformitního ohodnocení dle dodatku VI / 2000/14/ECMísto hlášení: NB 0036, TÜV SÜD Industrie Service GmbH,Westendstraße 199, 80686 München, AllemagnePotvrzení o konstrukčním typu čís.: M6A 036607 0835 Rev.00 |
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: |
 Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 15.01.2022Germany |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
| SK |
| Týmto potvrdzujeme, žeZáhradné akumulátorové kombinované náradie 40 Vkonštrukčnej rady PGKGA 40-Li B2Poradové číslo 000001 - 048000zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení: |
| 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863 |
| Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako inárodné normy a predpisy: |
| EN 60745-1:2009/A11:2010 • EN 60745-2-15:2009/A1:2010EN ISO 10517:2019 • EN ISO 11806-1:2011 • EN ISO 11680-1:2011EN 60335-1:2012/A2:2019 • EN 50636-2-91:2014 • EN 62233:2008EN ISO 12100:2010 EN • 55014-1:2017/A11:2020EN 55014-2:2015 • EN IEC 63000:2018 |
| Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Hladina akustického výkonu: |
| Nožnice naživý plot | Odvetvovač Zarovnávač Krovinorez | |
| zaručená 106 dB(A) 96 dB(A) | |
| nameraná 100,9 dB(A) 101,5 dB(A) 93,6 dB(A) | 93,6 dB(A) | |
| Použitý postup hodnotenia zhody v súlade s dodatkom VI / 2000/14/ECCertifikačn orgán: NB 0036, TÜV SÜD Industrie Service GmbH,Westendstraße 199, 80686 München, Allemagnečíslo certifikát vzorky daného typu výrobku: M6A 036607 0835 Rev.00 |
| Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca: |
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 15.01.2022Germany |  Christian FrankOsoba splnomocnená na zostaveniedokumentácie |
