PMSG 200 A1 - Svářecí stroj PARKSIDE - Bezplatný návod k obsluze

Typ produktu	Víceprocesová svářečka
Značka	Parkside
Model	PMSG 200 A1
Hmotnost	8,6 kg
Napájení	230 V~, 50 Hz, 16 A (pojistka)
Příkon	4,3 kW
Svařovací proud MIG	72 – 160 A
Svařovací proud MMA	63 – 140 A
Svařovací proud TIG	63 – 200 A
Zatěžovatel (MIG 160 A)	20 %
Zatěžovatel (MIG 92 A)	60 %
Napětí naprázdno (MIG/MMA)	53 V
Napětí naprázdno (TIG)	16,9 V
Stupeň krytí	IP21S
Třída izolace	H
Průměr svařovacího drátu	0,6 – 1,0 mm
Max. cívka drátu	cca 5000 g
Ochranný plyn	Argon (pro plný hliníkový drát)
Režimy svařování	MIG, MMA, TIG
Dodávané příslušenství	MIG hořák, držák elektrod, zemnící kabel, maska, kladivo na strusku, trysky, přídavné dráty, elektrodové tyčinky
Údržba	Pravidelné čištění vzduchem, hadříkem nebo kartáčem. Opravy provádí kvalifikovaný elektrikář.
Bezpečnost	Používejte masku, rukavice, suchý oděv. Zajistěte dobré větrání. Vyhněte se vlhkosti.
Záruka	3 roky

Často kladené otázky - PMSG 200 A1 PARKSIDE

Jak vybrat režim svařování (MIG, MMA, TIG)?

Použijte tlačítko pro režim svařování 35 k přepínání mezi režimy. Příslušná kontrolka se rozsvítí. MIG se používá pro svařování drátem pod plynem, MMA pro elektrodové tyčinky a TIG pro wolframové svařování pod inertním plynem.

Jaké ochranné vybavení mám nosit?

Vždy noste svářečskou masku s vhodným ochranným sklem (DIN stupeň 9–10), suché izolační rukavice, nesyntetický ochranný oděv a izolační boty. Chraňte svou pokožku před UV zářením a popáleninami.

Jak nastavit svařovací proud?

Použijte otočný přepínač 6 k nastavení proudu podle průměru drátu, tloušťky materiálu a požadované hloubky svaru. Proveďte zkoušku na vzorku, abyste našli optimální nastavení.

Co dělat v případě nadproudu (indikace 'O.C.')?

Indikátor 'O.C.' bliká při překročení maximálního proudu. Vypněte přístroj hlavním vypínačem 5, nechte vychladnout asi 15 minut a poté znovu zapněte. Vyhněte se překračování proudových limitů.

Mohu svařovat venku?

Ano, ale nikdy v dešti nebo sněhu. Použijte samostínící plněný drát (bez plynu), abyste byli necitliví na vítr. Ujistěte se, že je přístroj chráněn před vlhkostí a dodržujte bezpečnostní pokyny.

Jaký plyn použít pro svařování hliníku?

Pro plný hliníkový drát použijte argon jako ochranný plyn. Svařovací tryska musí být vhodná (označení 1,0 A). Doporučený průtok plynu je asi 10 l/min pro drát o průměru 1,0 mm.

Jak vyměnit svařovací drát?

Vypněte a odpojte přístroj. Otevřete kryt, odemkněte držák cívky, vložte novou cívku, veďte drát do průchodky a hnacího válečku, poté našroubujte trysku. Zapněte přístroj a stiskněte spoušť pro posun drátu.

Přístroj zobrazuje 'O.H.'?

'O.H.' označuje tepelné přetížení. Přístroj je v tepelné ochraně: ventilátor chladí svářečku. Počkejte, dokud indikace nezmizí (asi 15 minut), než začnete znovu svařovat. Vyhněte se příliš dlouhým svařovacím cyklům.

Jaké jsou bezpečnostní pokyny pro svařování MMA?

Připojte elektrodu a zemnící svorku podle pokynů výrobce. Noste svářečskou masku, rukavice a ochranný oděv. Nedotýkejte se elektrody holýma rukama. K přemisťování horkých dílů použijte kleště. Dodržujte bezpečnostní vzdálenosti.

Jaká je délka záruky?

Přístroj má záruku 3 roky od data nákupu. Uschovejte pokladní doklad a číslo IAN (337263_2007). Záruka se vztahuje na materiálové a výrobní vady, nikoli na běžné opotřebení nebo škody způsobené nesprávným použitím.

NÁVOD K OBSLUZE PMSG 200 A1 PARKSIDE

Návod k obsluze a bezpečnostní pokyny

Originální návod k obsluze

SK

MULTIZVÁRAČKA

Návod na obsluhu a bezpečnostné upozornenia

Než začnete číst tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemi zařízení.

PL

Vysvětlení používaných piktogramů ...... Strana 116

Úvod Strana 117

Použití v souladu s určením ...... Strana 117

Rozsah dodávky....Strana 118

Popis dílů.... Strana 118

Technické údaje.... Strana 119

Bezpečnostní pokyny ...... Strana 120

Zdroje nebezpečí při svařování elektrickým obloukem ...... Strana 122

Specifické bezpečnostní pokyny pro svářečský štít...... Strana 125

Prostředí se zvýšeným ohrožením elektrickým proudem....Strana 125

Svařování ve stísněných prostorách....Strana 126

Sčitání napětí naprázdno ...... Strana 126

Ochranný oděv ...... Strana 127

Ochrana proti záření a popáleninám....Strana 127

Klasifikace zařízení z hlediska EMC ...... Strana 127

Před uvedením do provozu....Strana 128

Montáž.... Strana 129

Montáž svářečského štítu....Strana 129

Svařování MIG....Strana 129

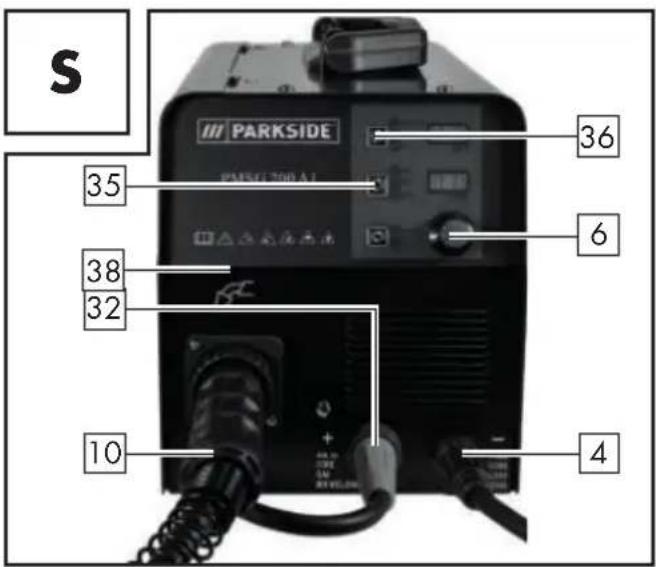

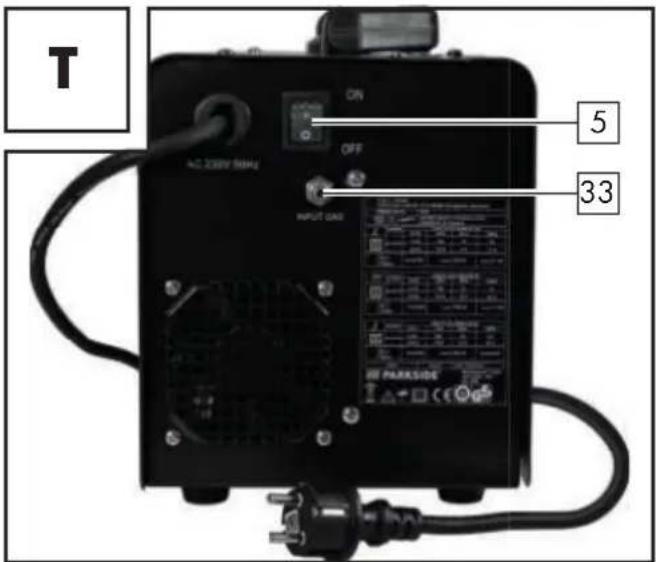

Přizpůsobení zařízení pro svařování plným drátem v ochranném plynu.... Strana 129

Přizpůsobení zařízení pro svařování trubičkovým drátem bez ochranného plynu.... Strana 130

Vložení svařovacího drátu ...... Strana 130

Uvedení do provozu....Strana 131

Zapnutí a vypnutí zařízení ...... Strana 131

Výběr svařovacího drátu....Strana 131

Svařování ...... Strana 131

Vytvoření svaru....Strana 133

Svařování MMA ...... Strana 135

Svařování WIG/TIG Strana 137

Údržba a čištění ...... Strana 137

Pokyny k ochraně životního prostředí a likvidaci ...... Strana 137

EU prohlášení o shodě ...... Strana 137

Informace o záruce a servisních opravách ...... Strana 138

Záruční podmínky....Strana 138

Záruční lhůta a zákonné nároky na odstranění vad....Strana 138

Rozsah záruky.... Strana 139

Postup při záruční reklamaci ...... Strana 139

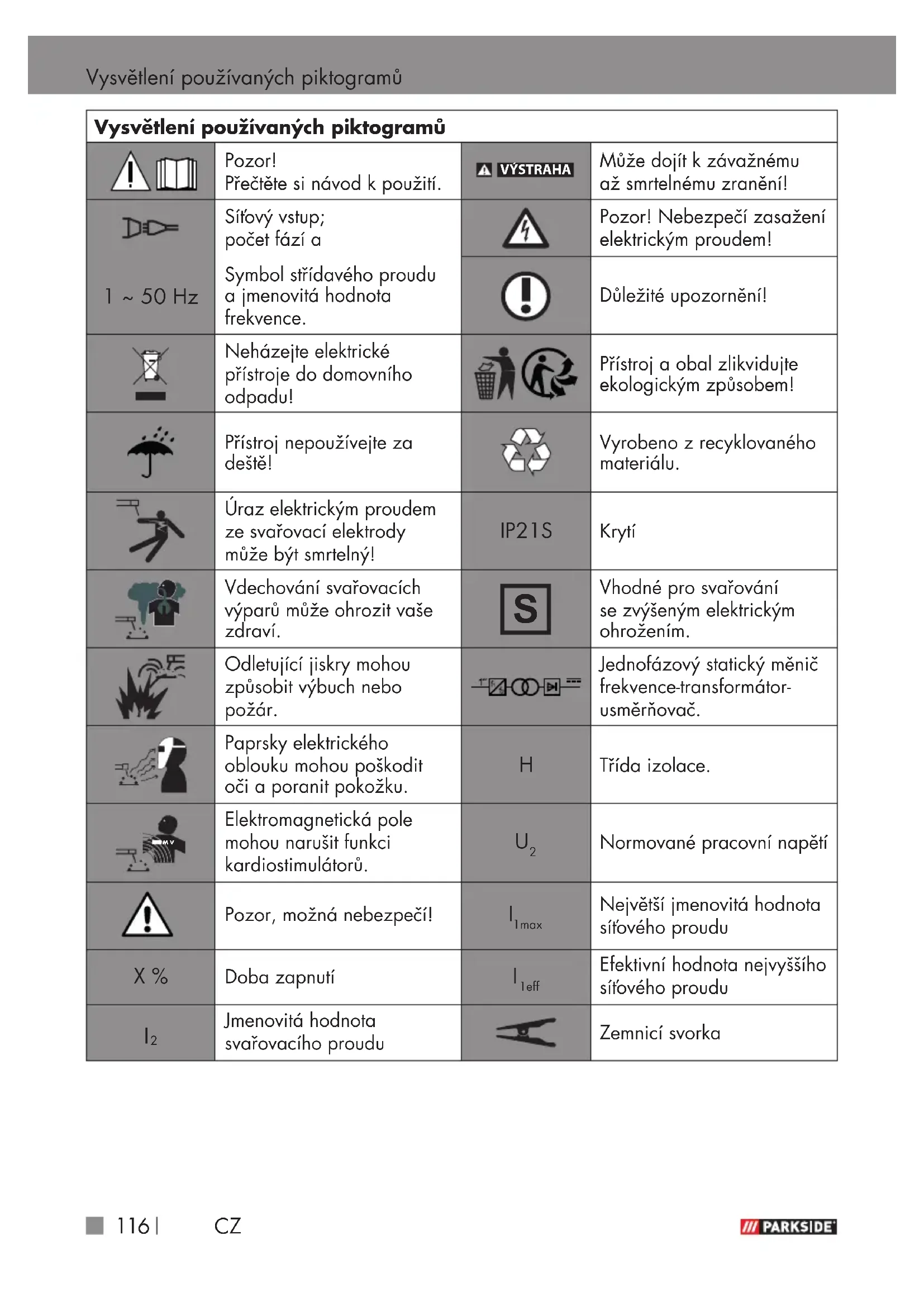

Vysvětlení používaných piktogramů
	Pozor!Přečtěte si návod k použití.	⚠ VÝSTRAHA	Může dojít k závažnému až smrtelnému zranění!
1 ~ 50 Hz	Síťový vstup;počet fází aSymbol střídavého proudu a jmenovitá hodnota frekvence.		Pozor! Nebezpečí zasažení elektrickým proudem!
			Důležité upozornění!
	Neházejte elektrické přístroje do domovního odpadu!		Přístroj a obal zlikvidujte ekologickým způsobem!
	Přístroj nepoužívejte za deště!		Vyrobeno z recyklovaného materiálu.
	Úraz elektrickým proudem ze svařovací elektrody může být smrtelný!		Krytí
	Vdechování svařovacích výparů může ohrozit vaše zdraví.		Vhodné pro svařování se zvýšeným elektrickým ohrožením.
	Odletující jiskry mohou způsobit výbuch nebo požár.		Jednofázový statický měnič frekvence-transformátor- usměrňovač.
	Paprsky elektrického oblouku mohou poškodit oči a poranit pokožku.	H	Třída izolace.
	Elektromagnetická pole mohou narušit funkcikardiostimulátorů.	U_2	Normované pracovní napětí
	Pozor, možná nebezpečí!		Největší jmenovitá hodnota síťového proudu
	Doba zapnutí		Efektivní hodnota nejvyššího síťového proudu
	Jmenovitá hodnotasvařovacího proudu		Zemnicí svorka
	Svařování kovů v ochranné atmosféře inertního nebo aktivního plynu včetně použití trubičkového drátu		Ruční svařování elektrickým obloukem obalenými tyčovými elektrodami
			Svařování wolframovou elektrodou v inertním plynu
	Stejnosměrný proud	U_0	Jmenovitá hodnota napětí naprázdno
	Jmenovitá hodnota síťového napětí

MULTISVÁŘEČKA PMSG 200 A1

• Úvod

⚠️ Srdečně blahopřejeme! Rozhodli jste se pro koupi vysoce kvalitního zařízení naší společnosti. Před prvním použitím se s ním seznamte. Pozorně si přečtěte tento návod k použití a bezpečnostní pokyny. Tento nástroj smí uvádět do provozu pouze poučené osoby.

CHRAŇTE PŘED DĚTMI!

- Použití v souladu s určením

Zařízení je určeno pro svařování MIG (svařování tavící se elektrodou v inertním plynu), svařování MMA (svařování tyčovými elektrodami) a svařování WIG (svařování wolframovou elektrodou v inertním plynu). Při použití plných drátů, které neobsahují ochranný plyn v pevné formě, je nutno použít další ochranný plyn. Při použití hliníkového plného drátu, je nutno použít jako ochranný plyn argon. Při použití samoochranného trubičkového drátu není nutný žádný další plyn. Ochranný

plyn je v tomto případě obsažen ve svařovacím drátu v práškové formě a je veden přímo do elektrického oblouku. Díky tomu není zařízení citlivé na vítr při práci venku. Smí se používat jen drátové elektrody vhodné pro toto zařízení. Tato svářečka je určena pro ruční svařování oceli, nerezové oceli, ocelového plechu, a litých materiálů elektrickým obloukem (metoda MMA) pomocí odpovídajících obalených elektrod. Dodržujte údaje výrobce elektrod. Smí se používat jen elektrody vhodné pro toto zařízení. Při svařování wolframovou elektrodou v inertním plynu (svařování WIG) dodržujte kromě instrukcí a bezpečnostních pokynů v tomto návodu k použití také provozní a bezpečnostní pokyny k použitému hořáku WIG. Nesprávná manipulace s výrobkem může být nebezpečná pro osoby, zvířata a majetek. Svářečský štít lze používat pouze s ochrannými svářečskými brýlemi a předsazenými zorníky, které jsou patřičně označeny a zásadně se používají pouze ke svařování. Svářečský štít není určen pro laserové svařování! Používejte výrobek pouze tak, jak je popsáno, a k uvedenému účelu. Tento návod si pečlivě uschovejte. Všechny podklady předejte spolu s přístrojem, pokud jej přenechá-

váte třetí osobě. Jakékoliv použití, které je v rozporu s určením, je zakázáno a potenciálně nebezpečné. Na škody vzniklé v důsledku nedodržení pokynů nebo chybného použití se nevztahuje záruka a výrobce za ně neručí. Přístroj smí používat pouze odborníci nebo školené osoby. V případě použití ke komerčním účelům pozbývá záruka platnosti. Součástí používání v souladu s určením je rovněž dodržování bezpečnostních pokynů, návodu k montáži a provozních pokynů, které jsou obsaženy v návodu k použití.

Musí být přísně dodržovány platné předpisy prevence úrazů. Zařízení se nesmí používat:

■ v nedostatečně větraných prostorách,
■ v prostředí s nebezpečím výbuchu,
■ k rozmrazování potrubí,
■ v blízkosti osob s kardiostimulátorem a
■ v blízkosti lehce vznětlivých materiálů.

Zbytkové riziko

Zbytkové riziko přetrvává, i když používáte přístroj v souladu s předpisy. V souvislosti s konstrukcí a provedením této multisvářečky se mohou vyskytnout následující rizika:

■ poranění očí v důsledku oslnění,
při kontaktu s horkými částmi zařízení nebo obrobku (popáleniny),
v případě nesprávného zajištění existuje nebezpečí úrazu a požáru v důsledku odletujících jisker nebo částeček strusky,
zdraví škodlivé emise kouře a plynů v případě nedostatku vzduchu nebo nedostatečného odsávání v uzavřených prostorách.

Zbytkové riziko snížíte, když budete zařízení používat pečlivě a podle předpisů a budete dodržovat veškeré pokyny.

- Rozsah dodávky

1	Multisvářečka PMSG 200 A1
1	svařovací tryska 1,0 mm(předmontovaná, jen pro hliníkový plný drát) označení: 1,0 A
4	svařovací trysky pro ocelový/trubičkový drát (1x 0,6 mm;1x 0,8 mm; 1x 0,9 mm;1x 1,0 mm) označení podle průměru: 0,6; 0,8; 0,9; 1,0
1	kladívko na strusku s drátěným kartáčem
1	hliníkový plný drát 200 g(předmontovaný) 1,0 mm ∅,typ: ER5356
1	svářečský štít
1	držák elektrody MMA
1	návod k použití
1	zemnicí svorka s kabelem
1	hořák MIG se svařovacím kabelem
1	trubičkový drát 200 g 1,0 mm ∅,typ: E71T-GS
5	tyčových elektrod (2 x 1,6 mm;2 x 2,0 mm; 1 x 2,5 mm)

- Popis dílů

1 Kryt jednotky pro posuv drátu
2 Rukojet'
3 Zástrčka
4 Zemnicí kabel se zemnicí svorkou
5 HlavnívypínačON/OFF (vč. kontrolky napájení)
6 Otočný spínač pro nastavení svařovacího proudu
7 Hořáková tryska
8 Hořák
9 Tlačítko hořáku

10 Hadicový svazek s přímým připojením
11 Svařovací tryska (0,6 mm)
12 Svařovací tryska (0,8 mm)
13 Svařovací tryska (0,9 mm)
14 Svařovací tryska (1,0 mm)
15 Cívka plného svařovacího drátu (hliník) ∅ 1 mm/200 g (předmontovaná)
16 Cívka trubičkového svařovacího drátu (ocel) ∅ 1 mm/200 g
17 Kladívko na strusku s drátěným kartáčem
18 Podávací kladka
19 Tělesoštítu
20 Tmavé svařovací sklo
21 Rukojeť
22 Svářečský štít po montáži
23 Montážní úchytka
24 Zajištění ochranného skla
25 Nastavovací šroub
26 Jednotka prítlačné kladky
27 Držák kladky
28 Držák podávací kladky
29 Průchodka drátu
30 Upevnění hadicového svazku
31 Krk hořáku
32 Zástrčka
33 Přípojka plynu
34 Držák elektrody MMA

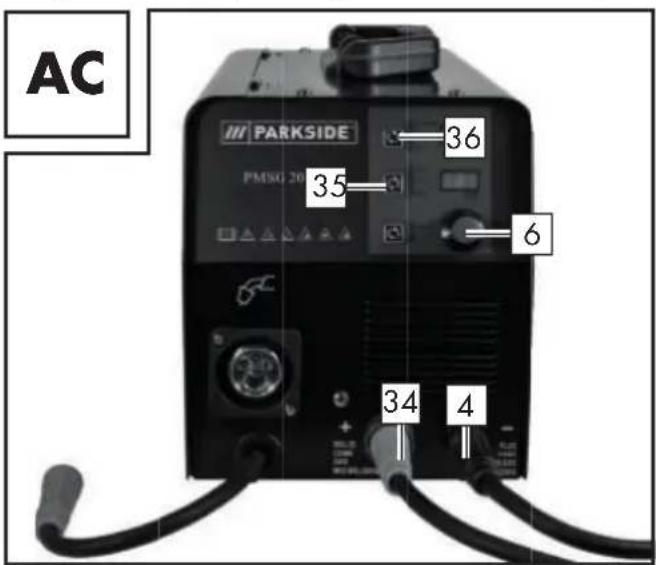

35 Volicí tlačítko režimu svařování
36 Volicí tlačítko svařovacího drátu
37 Volicí tlačítko reduktoru napětí
38 Fixační kroužek

• Technické údaje

Vstupní výkon: 4,3 kW
Síťové připojení: 230 V~ 50 Hz
Hmotnost: 8,6 kg
Jištění: 16 A

Svařování trubičkovým drátem:

Svařovací proud: I	_2=72-160 A
Doba zapnutí X:	20 % přisvařovacímproudu 160 A,60 % přisvařovacímproudu 92 A
Napětí naprázdno: U	_0=53 V
Maximální jmenovitáhodnota elektrickéhoproudu:	I_1max.=26,5 A
Efektivní hodnotamaximálního sítóvéhoproudu:	I_1eff.=11,9 A
Buben svařovacíhodrátu max.:	cca 5000 g
Průměr svařovacíhodrátu max.:	1,0 mm
Charakteristika Plochá

Svařování MMA:

Svařovací proud: I	_2 = 63-140 A
Doba zapnutí X:	20 % přisvařovacímproudu 140 A,60 % přisvařovacímproudu 81 A
Napětí naprázdno: U	_0 = 53 V
Maximální jmenovitáhodnota elektrickéhoproudu:	I_1max. = 26,3 A
Efektivní hodnotamaximálního sítovéhoproudu:	I_1eff. = 11,8 A
Charakteristika Klesající

Svařování WIG:

Svařovací proud: I	_2 = 63-200 A
Doba zapnutí X:	10 % přisvařovacímproudu 200A, 60 % přisvařovacímproudu 82 A
Napětí naprázdno: U	_0 = 16,9 V
Maximální jmenovitá hodnota síťovéhoproudu:	I_1max. = 28,2 A
Efektivní hodnota maximálního síťovéhoproudu:	I_1eff. = 8,9 A
Charakteristika Klesající

Z důvodů dalšího technického vývoje mohou být na zařízení provedeny technické změny, popř. změny vzhledu bez předchozího upozornění. Všechny rozměry, upozornění a údaje uvedené v tomto návodu jsou proto bez záruky. Z toho důvodu nelze na návodu k použití zakládat právní nároky.

Upozornění:

Výraz „zařízení“ používaný v následujícím textu se vztahuje k multisvářečce, která je popsána v tomto návodu k obsluze.

Bezpečnostní pokyny

Pečlivě si prostudujte návod k použití a dodržujte popsané pokyny. Na základě tohoto návodu k použití se seznamte se zařízením, jeho správným používáním a bezpečnostními pokyny. Na typovém štítku jsou uvedeny

všechny technické údaje týkající se této svářečky. Informujte se o jejích technických vlastnostech.

⚠️ VÝSTRAHA Uchovávejte obalové materiály mimo dosah malých dětí. Hrozí nebezpečí udušení!

Zařízení smějí používat děti od 16 let a dále osoby se sníženými fyzickými, smyslově pozorovacími a mentálními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi pouze pod dozorem nebo v případě, že byly obeznámeny s bezpečným používáním zařízení a uvědomují si související rizika. Děti si nesmějí s tímto zařízením hrát. Děti nesmí provádět čištění ani údržbu přístroje bez dozoru.

■ Opravy anebo údržbové práce nechejte provádět pouze kvalifi kované elektrikáře.
Používejte jen svařovací vedení, které je součástí dodávky (PMSG 200 A1 H01N2-D1x16 mm²).
Zařízení by během provozu nemělo stát těsně u stěny, nesmí být zakryté nebo těsně zasu-nuté mezi jinými zařízeními, aby mohlo ventilačními štěrbi-

nami proudit dostatečné množství vzduchu. Zkontrolujte, zda je zařízení správně připojeno k síťovému napětí. Zamezte namáhání napájecího vedení tahem. Vytáhněte síťovou zástrčku ze zásuvky, než zařízení postavíte na jiné místo.

Pokud není přístroj v provozu, vypněte jej vždy hlavním vypínačem ZAP/VYP. Držák elektrody položte na izolovaný podklad a elektrody z držáku vytáhněte až po 15 minutách chlazení.
Dbejte na stav svařovacích kabelů, držáku elektrody a zemnicích svorek. Opotřebení izolace a dílů vedoucích proud může způsobovat ohrožení a snižovat kvalitu svařovací práce.
Při svařování elektrickým obloukem vznikají jiskry, roztavené kovové částice a kouř. Pamatujte: Z pracoviště a jeho bezprostředního okolí odstraňte všechny hořlavé látky anebo materiály.
Zajistěte větrání pracoviště.
Nesvařujte na zásobnících, nádobách nebo potrubích, které obsahují nebo obsahovaly hořlavé kapaliny nebo plyny.

⚠️ VÝSTRAHA Zamezte jakémukoliv přímému kontaktu s obvodem sva- řovacího proudu. Napětí naprázdno mezi elektrodovými kleštěmi a zemnicí svorkou může být nebezpečné. Hrozí nebezpečí úrazu elektrickým proudem

Zařízení neskladujete ve vlhkém nebo mokrém prostředí nebo v dešti. Zde platí ustanovení ochrany IP21S.

- Chraňte si oči k tomu určenými ochrannými skly (DIN stupeň 9–10), která se upevňují na svařovacím štítu, jenž je součástí dodávky. Používejte rukavice a suchý ochranný oděv bez oleje a mastnoty, abyste si chránili pokožku před ultrafi alovým zářením elektrického oblouku.

⚠️ VÝSTRAHA Nepoužívejte zdroj svařovacího proudu k odmrazování trubek.

Pamatujte:

Záření elektrického oblouku může poškodit oči a způsoby popálení kůže.
Při svařování elektrickým obloukem vznikají jiskry a roztavené kovové částice.

Svařovaný obrobek se rozžhaví a zůstává relativně dlouho horký. Obrobku se proto nikdy nedotýkejte holýma rukama.

Při svařování elektrickým obloukem se uvolňují zdraví škodlivé výpary. Dávejte pozor, abyste je pokud možno nevdechovali.
- Chraňte se před nebezpečnými efekty elektrického oblouku a osoby, které se na činnostech nepodílejí, vykažte do vzdálenosti minimálně 2 m od elektrického oblouku.

POZOR!

Během provozu svářečky může docházet v závislosti na podmínkách v síti v místě připojení k výpadkům napájení jiných spotřebičů. Pokud máte pochybnosti, obratte se na dodavatele elektrické energie.
Během provozu svářečky se mohou vyskytnout poruchy funkcí jiných zařízení, např. naslouchadla, kardiostimulá- tory atd.

- Zdroje nebezpeči při svařování elektrickým obloukem

Při svařování elektrickým obloukem existuje celá řada zdrojů nebezpečí. Proto je pro svářeče zvlášť důležité, aby dodržoval následující pravidla a aby neohrožoval sebe ani ostatní a nedošlo k poškození zdraví nebo zařízení.

Práce na přívodu síťového napětí, např. na kabelech, zástrčkách, zásuvkách atd., nechejte provádět jen kvali-fi kovaného elektrikáře podle národních a místních předpisů.
V případě nehody svářečku okamžitě odpojte od přívodu síťového napětí.
■ Pokud se vyskytne kontaktní napětí, zařízení ihned vypněte a nechejte je zkontrolovat kvalifi kovaným elektrikářem.
Na straně svařovacího proudu dbejte vždy na dobré elektrické kontakty.
Při sváření noste vždy na obou rukách izolované ruka-vice. Chrání vás před úrazy elektrickým proudem (napětí naprázdno svařovacího prou-dového obvodu), před škod-livým zářením (tepelné a UV

záření) a před žhavým kovem a rozstřikem.

Noste pevnou izolující obuv. Obuv musí izolovat i za mokra. Nejsou vhodné polo-botky, protože padající žhavé kapky kovů mohou způsobit popáleniny.

Noste vhodný ochranný oděv a nenoste oděvy ze syntetických materiálů.

Bez ochrany zraku se nedí-vejte do elektrického oblouku, používejte jen svářečský štít s předepsaným ochranným sklem podle DIN. Kromě svě-telného a tepelného záření, které způsobuje oslnění nebo popáleniny, vyzařuje elektrický oblouk také UV záření. Toto neviditelné ultrafi alové záření způsobuje při nedosta-tečné ochraně velmi bolestivé záněty spojivek, které se proje-vují až po několika hodinách. UV záření navíc způsobuje na nechráněných částech těla popáleniny, jako je tomu při spálení slunečním zářením.

Na nebezpečí musí být upozorněny také osoby nebo pomocníci, kteří se nacházejí v blízkosti elektrického oblouku, a musí být vybaveny nezbytnými ochrannými pro-

středky. V případě nutnosti nainstalujte ochranné stěny.

Při svařování, zvláště v malých prostorách, je nutné zajistit dostatečný přísun čerstvého vzduchu, protože vzniká kouř a škodlivé plyny.

Na nádobách, ve kterých se skladují nebo byly sklado-vány plyny, pohonné hmoty, minerální oleje nebo podobné látky, se nesmí provádět žádné svařovací práce, ani pokud byly vyprázdněny před dlouhou dobou, protože existuje nebezpečí výbuchu jejich zbytků.

V prostorách s nebezpečím požáru nebo výbuchu platí zvláštní předpisy.

Svarové spoje, které jsou vystaveny velkému namáhání a musí splňovat určité bezpečnostní požadavky, smí provádět pouze speciálně vyškolení a certifi kovaní svářeči. Jedná se například o tlakové kotle, kolejnice, tažná zařízení atd.

⚠POZOR! Zemnicí svorku vždy připojujte co nejblíže k svařovanému místu tak, aby měl svařovací proud co nejkratší dráhu od elektrody k zemnicí svorce. Zemnicí svorku nikdy

nepřipojujte na plášť svářečky! Zemnicí svorku nikdy nepřipo- jujte na uzemněné díly, které jsou ve velké vzdálenosti od obrobku, např. vodovodní potrubí v jiném rohu místnosti. Jinak může dojít k poškození zemnicího systému v místnosti, kde svařujete.

■ Svářečku nepoužívejte v dešti.
■ Svářečku pokládejte jen na rovnou plochu.
Výstup je dimenzován na teplotu 20 °C. Při vyšších teplotách se může doba svařování zkrátit.

Ohrožení elektrickým proudem:

Úraz elektrickým proudem ze svařovací elektrody může být smrtelný. Nesvařujte v dešti nebo na sněhu. Používejte suché izolované rukavice. Nedotýkejte se elektrody holými rukama. Nepoužívejte mokré nebo poškozené rukavice. Chraňte se před úrazem elektrickým proudem izolací proti obrobku. Neotvírejte kryt zařízení.

Ohrožení svařovacím kouřem:

Vdechování svařovacího kouře může ohrozit zdraví. Nemějte

hlavu v kouři. Používejte zařízení v otevřených prostorách. K odstranění kouře používejte ventilaci.

Ohrožení odletujícími jiskrami:

Odletující jiskry mohou způsobit výbuch nebo požár. Uložte hořlavé materiály mimo oblast svařování. Nesvařujte vedle hořlavých materiálů. Odletující jiskry mohou způsobit požár. Mějte v blízkosti hasicí přístroj a pozorovatele, který ho může ihned použít. Nesvařujte na bubnech nebo jakýchkoliv uzavřených nádobách.

Ohrožení paprsky elektrickéhooblouku:

Paprsky elektrického oblouku mohou poškodit oči a poranit pokožku. Používejte helmu a bezpečnostní brýle. Používejte ochranu sluchu a mějte vyhrnutý a zapnutý límec. Používejte ochranný svářečský štít a dbejte na správné nastavení fi ltru. Používejte ochranu celého těla.

Ohrožení elektromagnetickými poli:

Svařovací proud vytváří elektromagnetická pole. Nepoužívejte

společně se zdravotnickými implantáty. Nikdy si neomotá-vejte svařovací vedení kolem těla. Svařovací vedení vedte vedle sebe.

- Specifi cké bezpečnostní pokyny pro svářečský štít

Před zahájením svařování se vždy přesvědčte pomocí jasného zdroje světla (např. zapalovač) o správném fungování svářečského štítu.
Rozstřik při svařování může poškodit sklo svářečského štítu. Poškozené nebo poškrábané sklo svářečského štítu ihned vyměňte.
Poškozené, silně znečištěné nebo postříkané součásti ihned vyměňte.
Zařízení smí používat pouze osoby, které dosáhly věku 16 let.
Seznamte se s bezpečnostními předpisy pro svařování. Dodržujte rovněž bezpečnostní pokyny k vaší svářečce.
Při svařování vždy používejte svářečský štít. Pokud ho nepoužijete, můžete si způsobit těžké poranění sítnice.

Při svařování vždy používejte ochranný oděv.
Nikdy nepoužívejte svářečský štít bez ochranného skla. Hrozí nebezpečí poškození očí!
■ Pro dobrou viditelnost a práci bez únavy vyměňte včas sklo svářečského štítu.
- Prostředí se zvýšeným ohrožením elektrickým proudem

Při svařování v prostředí se zvýšeným ohrožením elektrickým proudem je nutno dodržovat následující bezpečnostní pokyny.

Prostředí se zvýšeným ohrožením elektrickým proudem je například:

na pracovištích s omezeným prostorem pro pohyb, kdy svářeč pracuje ve vynucené poloze (např. vkleče, vsedě, vleže) a dotýká se elektricky vodivých dílů;
na pracovištích s úplným nebo částečným elektricky vodivým ohraničením a s velkým nebezpečím předvídatelného nebo náhodného dotyku svářečem;
na mokrých, vlhkých nebo hor- kých pracovištích, na kterých

dochází vlivem vlhkosti vzduchu a potu ke snížení odporu lidské kůže a zhoršení izolačních vlastností ochranného oděvu.

Prostředí se zvýšeným ohrožením elektrickým proudem může vytvářet i kovový žebřík nebo lešení.

Při práci v takovém prostředí používejte izolační podložky a mezivrstvy, rukavice s manžetami a pokrývky hlavy z kůže nebo jiných izolačních materiálů, které izolují tělo od země. Zdroj svařovacího proudu musí být mimo pracovní oblast nebo elektricky vodivé povrchy a mimo dosah svářeče.

Dodatečnou ochranu proti úrazu síťovým proudem v případě poruchy lze zajistit použitím proudového chrániče, který se aktivuje při výbojovém proudu do 30 mA a zabezpečuje všechna napájená zařízení v okolí. Proudový chránič musí být vhodný pro všechny typy proudu.

Prostředky pro rychlé elektrické odpojení od zdroje nebo obvodu svařovacího proudu (např. nouzový vypínač) musí být snadno

přístupné. Při použití svářeček za elektricky nebezpečných podmínek nesmí být výstupní napětí svářečky naprázdno vyšší než 113 V (špičková hodnota). V takových případech se tato svářečka nesmí používat z důvodu výstupního napětí.

- Svařování ve stísněnýchprostorách

Při svařování ve stísněných prostorách může docházet k ohrožení toxickými plyny (nebezpečí udušení). Ve stísněných prostorách se smí svařovat jen tehdy, pokud jsou v bezprostřední blízkosti poučené osoby, které mohou v případě potřeby zasáhnout. V takovém případě musí být před zahájením svařování provedeno odborné posouzení, aby se určilo, jaké kroky jsou nezbytné k zajištění bezpečnosti práce a jaká preventivní opatření by měla být přijata během vlastního svařovacího procesu.

- Sčitání napětí naprázdno

Pokud je v provozu více než jeden zdroj proudu pro

svařování, mohou se napětí naprázdno sečíst a zvýšit tak riziko ohrožení elektrickým proudem. Zdroje svařovacího proudu musí být připojeny tak, aby bylo toto nebezpečí minimalizováno. Jednotlivé zdroje svařovacího proudu se samostatným ovládáním a přípojkami musí být zřetelně označeny, aby bylo možno identifi kovat, co patří ke kterému obvodu svařovacího proudu.

- Ochranný oděv

Během práce musí být svářeč po celém těle chráněn proti záření a popálení vhodným oděvem a ochranou obličeje. Je nutno dodržovat následující kroky:

– Před svařováním si oblečte ochranný oděv.
– Používejte rukavice.
– Otevřete okno pro zajištění přívodu vzduchu.
- Nasadte si ochranné brýle.

Na obě ruce používejte rukavice s manžetami z vhodného materiálu (kůže). Musí být v bezchybném stavu.

Na ochranu oděvu proti odletujícím jiskrám a popáleninám používejte vhodné zástěry. Pokud to charakter práce vyžaduje, např. svařování nad hlavou, používejte ochranný oblek a v případě potřeby i ochranu hlavy.

- Ochrana proti záření a popáleninám

Na pracovišti upozorněte na ohrožení očí tabulkou „Opatrně! Nedívejte se do plamenů!“ Pracoviště je nutno podle možností odstínit tak, aby byly osoby v blízkosti chráněny. Nepovolané osoby je nutno držet mimo oblast svářečských prací.

V bezprostřední blízkosti sta- cionárních pracovišť by stěny neměly být světlé ani lesklé. Okna musí být nejméně do výšky hlavy zabezpečena proti propouštění nebo odrazu záření, např. vhodným nátěrem.

- Klasifi kace zařízení z hlediska EMC

Dle normy IEC 60974-10 se jedná o svářečku s elektromagnetickou kompatibilitou třídy A. Přístroje třídy A jsou přístroje, které jsou vhodné pro použití ve všech oblastech s výjimkou obyt-

ných zón a oblastí přímo připo- jených na napájecí síť nízkého napětí, která napájí (také) obytné budovy. Přístroje třídy A musí dodržovat mezní hodnoty třídy A.

VAROVNÉ UPOZORNĚNÍ: Pří-

stroje třídy A jsou navrženy pro provoz v průmyslovém prostředí. Kvůli výskytu rušení spojeného s výkonem i vyvolaného zářením mohou eventuálně vzniknout potíže se zajištěním elektromagnetické kompatibility v jiných prostředích.

I když přístroj dodržuje mezní emisní hodnoty, mohou příslušné přístroje přesto způsobovat elektromagnetické rušení citlivých zařízení a přístrojů. Za rušení, které při práci vzniká kvůli elektrickému oblouku, nese odpovědnost uživatel, který musí přijmout vhodná opatření. Uživatel musí věnovat pozornost především následujícím oblastem:

– síťové, řídicí, signální a telekomunikační rozvody;
– počítače a jiná zařízení řízená mikroprocesorem;
– televizní, rádiové a jiné přehrávací přístroje;
– elektronická a elektrická bezpečnostní zařízení;

• osoby s kardiostimulátory a naslouchátky;
• měřicí a kalibrační zařízení;
  – odolnost ostatních zařízení, která se nacházejí v blízkosti, proti rušení;
  – denní doba, kdy se práce provádějí.

Pro snížení rušivého záření doporučujeme následující opatření:

– vybavení síťové přípojky sítovým fi ltrem;
– provádění pravidelné údržby přístroje a udržování přístroje v dobře ošetřeném stavu;
– svářecí vodiče musí být zcela rozmotané a musí být položené paralelně vůči sobě na podlaze;
- přístroje a zařízení ohrožovaná rušivým zářením pokud možno odstraňte z pracovní oblasti nebo provedte jejich odstínění.

Tento výrobek je určený pouze pro profesionální použití.

- Před uvedením do provozu

Vyjměte všechny díly z obalu a zkontrolujte, zda multisvářečka nebo jednotlivé díly nevykazují nějaká poškození. Pokud tomu tak je, multisvářečku nepoužívejte. Obratte se na výrobce na uvedené servisní adrese.

- Ódstraňte všechny ochranné fólie a ostatní transportní obaly.

■ Zkontrolujte, zda je dodávka kompletní.

- Montáž

• Montáž svářečského štítu

Vložte tmavé ochranné sklo 20 nápisem nahoru do tělesa štítu 19 (viz obr. C). Pokud je to nutné, zatlačte zlehka zepředu na sklo, dokud nezaskočí. Nápis na tmavém ochranném skle 20 musí být viditelný z prední strany svářečského štítu.

Rukojeť 21 zasuňte zevnitř do příslušného výřezu v tělese štítu, dokud nezaskočí (viz obr. D).

• Svařování MIG

A VYSTRAHA Zamezte nebezpečí úrazu elektrickým proudem, zranění nebo poškození. Před každou údržbou nebo přípravnou prací vytáhněte síťovou zástrčku ze síťové zásuvky.

Upozornění: Podle použití jsou potřebné různé svařovací dráty. S tímto zařízením můžete používat svařovací dráty s průměrem 0,6–1,0 mm.

Podávací kladka, svařovací tryska a průřez drátu se k sobě musí vždy hodit. Zařízení je vhodné pro kladky s drátem maximálně do 5 000 g.

Pro svařování hliníku používejte hliníkový drát a pro svařování oceli a železa ocelový drát.

- Přizpůsobení zařízení pro svařování plným drátem v ochranném plynu

Správné připojení pro svařování plným drátem za použití ochranného plynu je znázorněno na obrázku S. Při použití

přiloženého hliníkového plného drátu je nutno použít jako ochranný plyn argon (není součástí dodávky).

S 35 38 32 10 6 4 36 PARKSIDE PARKSIDE 700 A1

Nejprve spojte konektor 32 s přípojkou, která je označena znaménkem „+“ (viz obr. S). Zafi xujte jej otočením ve směru hodinových ručiček. V případě pochybností se poradte s odborníkem.

Nyní zapojte hadicový svazek s prímým připojením 10 do příslušné přípojky (viz obr. S). Zafi xujte spoj utažením fi xačního kroužku 38 ve směru hodinových ručiček.

Spojte zemnicí kabel 4 s přípojkou, která je označena znaménkem „-“ (viz obr. S). Zafi xujte připojení otočením ve směru hodinových ručiček.

T ON OFF 5 33 INPUT ONE UNIT PARASIDE

Odstraňte ochranný kryt z plynové přípojky 33.
Propojte přívod ochranného plynu včetně redukčního ventilu (není součástí dodávky) s plynovou přípojkou 33 (viz obr. T). Ochranný plyn je nutný, pokud se nepoužije trubičkový drát s integrovaným pevným ochranným plynem. V případě potřeby dodržujte také pokyny k redukčnímu ventilu (není součástí dodávky). Jako orientační hodnotu pro nastavení toku plynu lze použít následující vzorec:

průměr drátu v mm x 10 = průtok plynu v l/min

Například pro drát s průměrem 0,8 mm je hodnota cca 8 l/min.

- Přizpůsobení zařízení pro svařování trubičkovým drátem bez ochranného plynu

Pokud použijete trubičkový drát s integrovaným ochranným plynem, není třeba přivádět žádný externí ochranný plyn.

Nejprve spojte konektor 32 s prípojkou, která je označena znaménkem „-“. Zafi xujte jej otočením ve směru hodinových ručiček. V prípadě pochybností se poradte s odborníkem.
Nyní spojte hadicový svazek s přímým připojením 10 s příslušnou přípojkou. Zafi xujte spoj utažením fi xačního kroužku 38 ve směru hodinových ručiček.
Spojte zemnicí kabel 4 s přípojkou, která je označena znaménkem „+“, a zafi xujte přípojku otočením ve směru hodinových ručiček.

• Vložení svařovacího drátu

Odblokujte a otevřete kryt jednotky posuvu drátu 1 stisknutím odblokovacího tlačítka nahoru.
Odblokujte jednotku kladky otočením držáku kladky 27 proti směru hodinových ručiček (viz obr. F).
Držák kladky 27 stáhněte z hřídele (viz obr. F).

Upozornění: Dbejte na to, aby se konec drátu neuvolnil a kladka se nezačala samovolně odvíjet. Konec drátu se smí uvolnit až během montáže.

Cívku se svařovacím drátem 15 kompletně vybalte, aby se mohla plynule odvíjet. Ještě ale neuvolňujte konec drátu.
Kladku s drátem nasadte na hřídel. Dbejte na to aby se kladka odvíjela na straně průchodu drátu 29 (viz obr. G a M).
Držák kladky 27 opět nasadte a zablokujte jej přitlačením a otočením ve směru hodinových ručiček (viz obr. G).
■ Úvolněte nastavovací šroub 25 a otočte jej směrem dolů (viz obr. H).
Jednotku přítlačné kladky 26 otočte do strany (viz obr. I).
Uvolněte držák podávací kladky 28 otočením proti směru hodinových ručiček a stáhněte jej dopředu (viz obr. J).
Na horní straně podávací kladky 18 zkontrolujte, jestli je uvedena příslušná tlouštka drátu. Pokud je to nutné, musíte podávací kladku 18 otočit nebo vyměnit (viz obr. E). Přiložený svařovací drát (∅ 1,0 mm) se musí použít v podávací kladce 18 s uvedenou tlouštkou drátu ∅ 1,0 mm. Svařovací drát se musí nacházet v horní drážce!

Držák podávací kladky 28 opět nasadte a pevně našroubujte ve směru hodinových ručiček.
Odstraňte trysku hořáku 7 tahem a otočením ve směru hodinových ručiček (viz obr. K).
Vyšroubujte svařovací trysku 14 (viz obr. K).
Hadicový svazek s prímým prípojením 10 vedte co nejrovněji od svářečky (položené na podlaze).
■ Z okraje cívky vyjměte konec drátu (viz obr. L).
Zkratte konec drátu nůžkami na drát nebo štípacími kleštěmi, abyste odstranili poškozený, ohnutý konec drátu (viz obr. L).
Upozornění: Drát musí být po celou dobu napnutý, aby se zamezilo jeho uvolnění a odvinutí! Doporučujeme provádět tyto práce s další osobou.
■ Prostrčte svařovací drát průchodkou drátu 29 (viz obr. M).
- Vedte svářovací drát podél podávací kladky 18 a pak jej zasuňte do upevnění hadicového svazku 30 (viz obr. N).
Otočte jednotku přítlačné kladky 26 směrem k podávací kladce 18 (viz obr. O).
Zavěste nastavovací šroub 25 (viz obr. O).
Nastavte protitlak nastavovacím šroubem 25. Svařovací drát musí být pevně usazen mezi přítlačnou kladkou a podávací kladkou 18 v horním vedení a nesmí být přimáčknutý (viz obr. O).
Zapněte svářečku hlavním vypínačem 5 (viz obr. T).
Stiskněte tlačítko hořáku 9.
Systém posuvu drátu nyní posouvá svařovací drát hadicovým svazkem 10 a hořákem 8.
Když svařovací drát vyčnívá 1–2 cm z krku hořáku 31, pustře tlačitko hořáku 9 (viz obr. P).

Svářečku opět vypněte.
Znovu našroubujte svařovací trysku 14. Dbejte na to, aby svařovací tryska 14 odpovídala průměru použitého svařovacího drátu (viz obr. Q). U přiloženého svařovacího drátu je nutno použít svařovací trysku 14 s označením 1,0 nebo 1,0 A při použití hliníkového plného drátu.
- Otáčením doprava opět nasuňte trysku hořáku 7 na krk hořáku 31 (viz obr. R).

A VYSTRAHA Aby se zamezilo nebezpečí úrazu elektrickým proudem, poranění nebo poškození, vytáhněte před údržbou nebo přípravou práce sítovou zástrčku ze zásuvky.

• Uvedení do provozu

- Zapnutí a vypnutí zařizení

Zapněte a vypněte svářečku hlavním vypínačem 5. Pokud svářečku delší dobu nepoužíváte, vytáhněte síťovou zástrčku ze zásuvky. Až potom je zařízení zcela bez proudu.

• Výběr svařovacího drátu

Nejprve nastavte režim MIG pomocí volicího tlačítka režimu svařování 35. Pak zvolte vložený svařovací drát pomocí horního volicího tlačítka svařovacího drátu 36.

• Svařování

Ochrana proti přetížení

Svářečka je chráněna proti tepelnému přetížení automatickým ochranným zařízením (termostat s automatickým opětovným zapnutím). Při přetížení

přeruší bezpečnostní zařízení proudový obvod.

Při aktivaci bezpečnostního zařízení nechejte zařízení vychladnout. Po cca 15 minutách je zařízení opět připraveno k provozu.

Indikátor nadproudu

V případě nesprávného použití může výstupní proud překročit stanovenou maximální hodnotu. V takovém případě přeruší ochranné zařízení obvod svařovacího proudu a na displeji se zobrazí výstraha před nadproudem „O.C“. Při zobrazené výstraze před nadproudem vypněte přístroj hlavním vypínačem 5. Zhruba po 15 minutách je přístroj opět připraven k použití a můžete ho zapnout hlavním vypínačem 5.

Svářečský štít

VYSTRAHA

OHROŽENÍ ZDRAVÍ!

Pokud nepoužíváte svářečský štít, může dojít k poranění očí v důsledku zdraví škodlivého UV záření a horka vycházejícího z elektrického oblouku. Při svařování vždy používejte svářečský štít.

VÝSTRAHA

NEBEZPEČÍ POPÁLENÍ!

Svařované obrobky jsou velmi horké a můžete se o ně popálit. Při manipulaci se svařovanými horkými obrobky vždy používejte kleště.

POZOR!

Při svařování metodou MIG je doporučena tlouštka materiálu 2,0 mm – 3,0 mm při svařování hliníku a tlouštka 0,8 mm – 3,0 mm při svařování železa/oceli.

Po elektrickém zapojení svářečky postupujte následovně:

Připojte zemnicí kabel pomocí zemnicí svorky 4 ke svařovanému obrobku. Dbejte na to, abyste vytvořili dobrý elektrický kontakt.
■ Ve svařovaném místě musí být obrobek očištěný od rzi a barvy.
Zvolte požadovaný svařovací proud podle průměru svařovacího drátu, tloušťky materiálu a požadované hloubky provaření.
Přibližte trysku hořáku 7 k místu na obrobku, na kterém se má svařovat, a držte si svářečský štít 22 před obličejem.
Stiskněte tlačitko hořáku 9, aby se vysunul svařovací drát. Jakmile je elektrický oblouk zapálený, posouvá zařizení svařovací drát do svarové lázně.
Optimální nastavení svařovacího proudu zjistíte testováním na zkušebním kusu. Dobře nastavený elektrický oblouk vydává měkký, rovnoměrný bzučivý tón.
Při drsném nebo tvrdém praskání přepněte na vyšší výkonový stupeň (zvyšte svařovací proud).
Jakmile je svařovací čočka dostatečně velká, vedte hořák 8 pomalu podél požadované hrany. Vzdálenost mezi tryskou hořáku a obrob-kem udržujte co nejmenší (nikdy větší než 10 mm).
Případně jí mírně kývejte, abyste zvětšili svarovou lázeň. Méně zkušené osoby mohou mít zpočátku potíže s vytvořením správného elektrického oblouku. Musí být správně nastaven svařovací proud.
Hloubka provaření (odpovídá hloubce svaru v materiálu) by měla být co nejhlubší, svarová lázeň však nesmí propadat obrobkem.
■ Pokud je svařovací proud příliš nízký, nelze svařovací drát správně rozta-

vit. V důsledku toho se svařovací drát ponořuje do svarové lázně až na obrobek.

Struska se smí ze svaru odstraňovat až po vychladnutí. Pokračování svařování na přerušeném svaru:
■ Nejdříve odstraňte strusku z místa pokračování.
- Ve spáře svaru zapalte elektrický oblouk, vedte jej k místu připojení, zde správně roztavte a následně pokračujte ve svaru.

Nastavení vhodných parametrů proudu a napětí pro svařování hliníku hliníkovým drátem.

Pro svařování hliníku doporučujeme nižší napětí, než pro svařování železa/oceli. Postup pro nastavení odpovídajícího rozsahu napětí je následující: připravte si zařízení tak, jak je popsáno výše, v části „Přizpůsobení zařízení pro svařování plným drátem v ochranném plynu“. Pro svařování hliníkovým drátem zvolte pomocí volícího tlačítka svařovacího drátu 36 nastavení „1.0/Al(5356)“. Stiskněte volící tlačítko reduktoru napětí 37, dokud nezačne blikat LED vedle „U“. Nastavte proud cca 0,5 A. Stiskněte znovu volící tlačítko reduktoru napětí 37, dokud LEDky vedle „U“ a „A/VRD“ nezhasnou. Ted můžete měnit napětí při svařování MIG v nižším rozsahu napětí, který je vhodný pro svařování hliníku. Pokud otočný spínač pro nastavení svařovacího proudu 6 stisknete a současně jím otáčíte, můžete měnit svařovací proud v krocích po 10 A. Pro svařování hliníkového plechu s tlouštkou 2 mm můžete nastavit jako orientační hodnoty 14,5 V a proud 91 A. Optimální nastavení svařování by mělo být stanoveno na zkušebním kusu.

⚠ POZOR! Mějte na paměti, že hořák se po svařování musí vždy odkládat na izolovanou odkládací plochu.

Po ukončení svařovacích prací a při přestávkách svářečku vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.
• Vytvoření svaru

Rycí svar nebo svařování rázem

Hořák se posunuje dopředu. Výsledek: Hloubka provaření je menší, šířka svaru větší, housenka svaru (viditelná plocha svaru) je plošší a tolerance vaznosti větší (chyba při tavení materiálu).

Tažený svar nebo svařování vzad

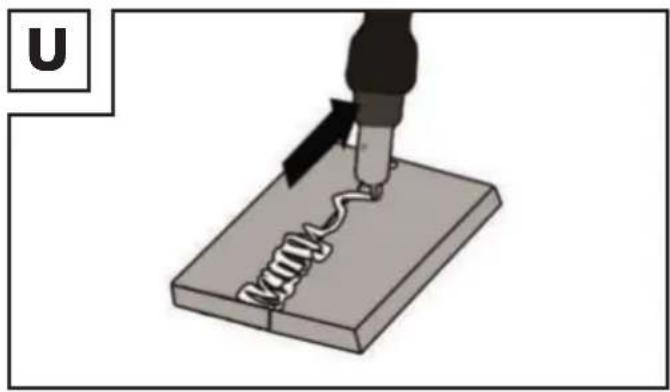

Hořák se odtahuje od svaru (obr. U). Výsledek: Hloubka provaření je větší, šířka svaru menší, housenka svaru vyšší a tolerance vaznosti menší.

Svarové spoje

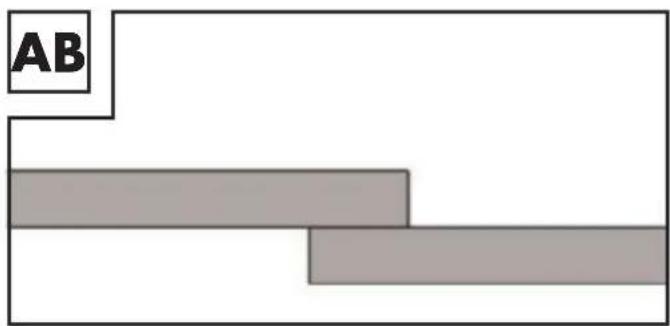

Ve svařovací technice existují dva základní typy spojování: tupý svar (vnější roh) a koutový svar (vnitřní roh a přesazení).

Tupé svary

U tupých svarů do tloušťky materiálu 2 mm jsou svařované hrany těsně u sebe. Pro větší tloušťky by měla být zvolena vzdálenost 0,5–4 mm. Ideální vzdálenost závisí na svařovaném materiálu (hliník nebo ocel), složení materiálu a zvoleném druhu svařování. Vzdálenost by měla být stanovena na zkušebním kusu.

Ploché tupé svary

Svařování by mělo probíhat bez přerušení a s dostatečnou hloubkou provaření, a proto je důležitá dobrá příprava.

Kvalitu výsledku svařování ovlivňuje: intenzita proudu, vzdálenost mezi svařovanými hranami, sklon hořáku a průměr svařovacího drátu. Čím kolmější je hořák k obrobku, tím větší je hloubka provaření a opačně.

K zamezení nebo redukci deformací vznikajících během tvrdnutí materiálu je dobré obrobky před svařováním upevnit do přípravku. Musí se zamezit vyztužení svařované struktury, aby nedocházelo k prasknutí svaru. Tyto obtíže lze redukovat, pokud existuje možnost otočit obrobek tak, aby bylo možno provést svařování ve dvou krocích protichůdným směrem.

Svary na vnějším rohu

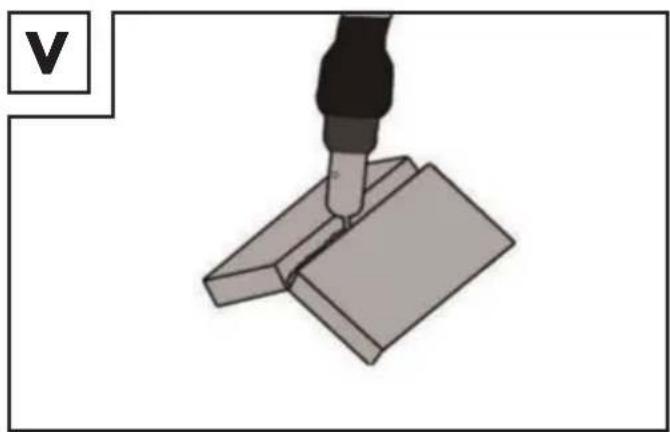

Příprava tohoto druhu je velmi jednoduchá (obr. V, W).

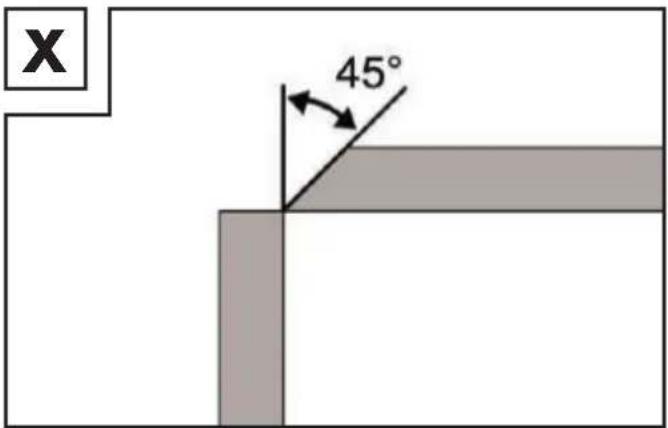

U silnějších materiálů však již nemá význam. V tomto případě je lepší svar připravit tak, jak je popsáno níže, kdy je hrana jedné z desek zkosená (obr. X).

X 45°

Koutové svary

Koutový svar vzniká, když jsou obrobky navzájem kolmé. Svar by měl mít tvar rovnostranného trojúhelníku s mírným žlábkem (obr. Y, Z).

Svary na vnitřním rohu

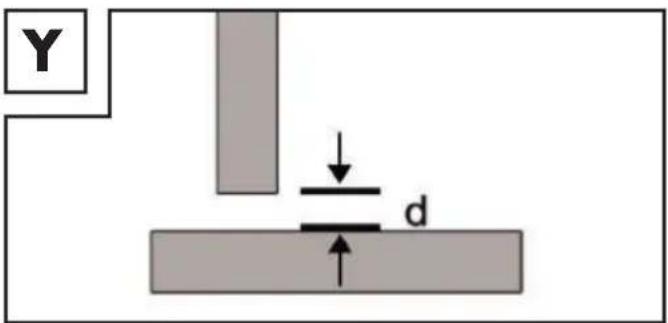

Příprava tohoto druhu je velmi jednoduchá a provádí se do tlouštěk 5 mm. Rozměr „d“ se musí redukovat na minimum a v každém případě musí být menší než 2 mm (obr. Y).

Y ↓ d

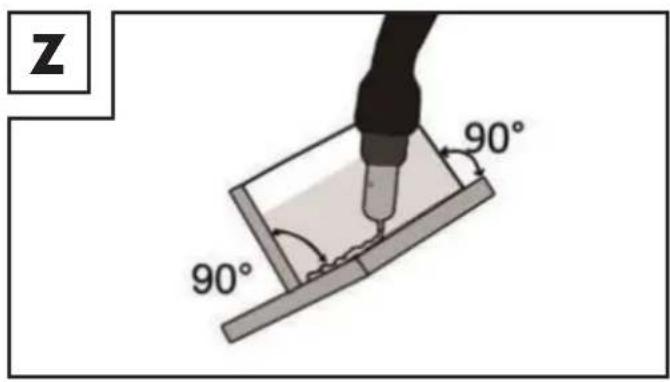

U silnějších materiálů však již nemá význam. V tomto případě je lepší svar připravit tak, jak je znázorněno na obrázku X, kdy je hrana desky zkosená.

Z 90° 90°

Svary překrývajících se desek

Nejběžnější je příprava rovných svařovaných hran. Svar lze provést normalním úhlovým svarem. Oba obrobky se musí k sobě přirazit co nejblíže, jak je znázorněno na obrázku AB.

AB

• Svařování MMA

Ujistěte se, že je hlavní vypínač 5 v poloze „O“ („OFF“) nebo že zástrčka 3 není zapojena do zásuvky.

Připojte držák elektrody 34 a zemnicí svorku 4 k svářečce, jak je znázorněno na obrázku AC. Dodržujte také údaje výrobce elektrod.

Oblečte si vhodný ochranný oděv v souladu se specifi kacemi a připravte si pracoviště.

Připojte zemnicí svorku 4 k obrobku.

Upněte elektrodu do držáku elektrody 34.
Zapněte zařízení tak, že uvedete hlavní vypínač 5 do polohy „l” („ON“).
Zvolte režim MMA stisknutím volicího tlačítka režimu svařování 35, dokud se nerozsvítí světelný indikátor vedle „MMA“.
Nastavte svařovací proud otočným spínačem pro nastavení svařovacího proudu 6 podle použité elektrody.

AC PARKSIDE PMSG 20 35 36 6 34 4

Upozornění: Orientační hodnoty pro svařovací proud, který má být nastaven v závislosti na průměru elektrody, naleznete v následující tabulce.

∅ elektrody	Svařovací proud
1.6 mm 40–55 A
2.0 mm 55–65 A
2.5 mm 65–80 A
3.2 mm 80–120 A

Upozornění: Stisknutím volicího tlačítka reduktoru napětí 37 lze aktivovat funkci redukce napětí (VRD). LED vedle „A/VRD“ svítí. Sníží se tím výstupní napětí a zvýší bezpečnost pro uživatele během přestávek ve svařování.

⚠ Pozor: Zemnicí svorka 4 a držák elektrody 34/elektroda nesmí přijít do přímého kontaktu.
⚠ Pozor: Při svařování tyčovými elektrodami musí být držák elektrody a zemnicí svorka 4 připojeny podle údajů výrobce elektrod.

• Držte si svářečský štít 22 před obličejem a začněte se svařováním.
  ■ Pro ukončení pracovního procesu uvedte hlavní vypínač ON / OFF 5 do polohy „O“ („OFF“).
  ⚠ Pozor: Při aktivaci hlídače teploty se na displeji zobrazí „O.H.“. Další svařování není možné. Zařízení je i nadále v provozu, aby ho ventilátor ochladil. Jakmile je zařízení opět připraveno k provozu, ukazatel „O.H.“ zmizí. Funkce svařování je zase k dispozici.
  ⚠ Pozor: Netúkejte elektrodou do obrobku. Mohlo by dojít k poškození a ztížení zapálení elektrického oblouku. Jakmile se elektrický oblouk zapálí, pokuste se udržet vzdálenost k obrobku, která odpovídá použitému průměru elektrody. Vzdálenost má během svařování zůstat pokud možno konstantní. Sklon elektrody má být 20–30 stupňů po směru práce.
  ⚠ Pozor: K odstranění spotřebovaných elektrod nebo k přesunu horkých obrobků používejte vždy kleště. Mějte na paměti, že držák elektrody musíte po svařování vždy odložit na izolační podklad. Struska se smí ze svaru odstraňovat až po vychladnutí. Pro pokračování svaru na přerušeném místě:

Nejdříve odstraňte strusku z místa pokračování.

- Ve spáře svaru zapalte elektrický oblouk, vedte jej k místu pokračování, zde správně roztavte a následně pokračujte ve svaru.

⚠ Pozor: Svařováním vzniká teplo. Proto musí svářečka po použití běžet naprázdno nejméně půl hodiny. Případně nechejte zařízení vychladnout po dobu jedné hodiny. Zařízení můžete zabalit a uložit až tehdy, když se jeho teplota vrátí do normálu.
⚠ Pozor: Napětí, které je o 10 % nižší než jmenovité vstupní napětí svářečky, může mít tyto následky:

■ Proud zařízení se sníží.
■ Elektrický oblouk se přeruší nebo bude nestabilní.

⚠️ Pozor:

Záření elektrického oblouku může způsobit záněty očí a popálení pokožky.
■ Rozstřík a roztavená struska mohou způsobit poranění očí a popáleniny.
■ Smontujte svářečský štít, jak je popsáno v části „Montáz svářečského štítu“.

Svářečský štít

VYSTRAHA

OHROŽENÍ ZDRAVÍ!

Pokud nepoužíváte svářečský štít, může dojít k poranění očí v důsledku zdraví škodlivého UV záření a horka vycházejícího z elektrického oblouku. Při svařování vždy používejte svářečský štít.

Je dovoleno používat výhradně svařovací kabely, které jsou součástí dodávky (16 mm ^2 ). Zvolte svařování vpřed nebo vzad. Vliv směru pohybu na vlastnosti svaru je znázorněn níže:

Upozornění: Po svařování zkušebního kusu se sami rozhodnete, který druh svařování je vhodnější.

Upozornění: Po úplném opotřebení elektrody je nutné ji vyměnit.

	Svařování vpřed Svařování vzad
Závar menší větší
Šířka svaru větší menší
Svarová housenka plošší vyšší
Vady svaru větší menší

• Svařování WIG/TIG

Při svařování metodou WIG/TIG postupujte podle pokynů k hořáku WIG. Režim WIG/TIG lze zvolit stisknutím volicího tlačítka režimu svařování 35. Zvolte pozici „TIG“.

- Údržba a čištění

Upozornění: Aby svářečka bezchybně fungovala a byly dodrženy bezpečnostní požadavky, je třeba pravidelně provádět údržbu a opravy. Použití k nesprávnému účelu nebo nesprávné zacházení může vést k výpadkům a poškození přístroje. Opravy nechejte provádět pouze kvalifi kovanými odborníky.

Než začnete provádět údržbu svářečky, odpojte hlavní přívod elektrické energie a vypněte hlavní vypínač zařízení.

Svářečku a příslušenství pravidelně čistěte pomocí vzduchu, čisticí vlny nebo kartáče.

V případě závady nebo nezbytné výměny částí zařízení se obratte na příslušný kvalifi kovaný personál.

- Pokyny k ochraně životního prostředí a likvidaci

Recyklace místo vyhození na skládku!

Zařízení, příslušenství a obalový materiál je třeba odevzdat k ekologické recyklaci. Nelikvidujte svářečku spolu s domovním odpadem, nevhazujte ji do ohně ani do vody. Podle

možností by měla být nefunkční zaří- zení předána k recyklaci. Informujte se u místního prodejce. Dodržujte směrnici 2012/19/EU.

• EU prohlášení o shodě

My, firma

C. M. C. GmbH

Za dokumentaci zodpovědný pracovník: Dr. Christian Weyler

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

NEMECKO

Prohlašujeme na naši zodpovědnost, že výrobek

Multisvářečka

Číslo výrobku: 2336

Rok výroby: 2021/18

IAN: 337263_2007

Model: PMSG 200 A1

splňuje základní bezpečnostní poža- davky, které jsou uvedeny v evropských směrnicích

Směrnice EU o nízkém napětí

2014/35/EU

Směrnice EU o elektromagnetické kompatibilitě

2014/30/EU

Směrnice RoHS (o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních)

2011/65/EU+2015/863/EU

a jejich změnách. Výhradní odpovědnost za vyhotovení tohoto prohlášení o shodě nese výrobce.

Výše popisovaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Při posuzování shody byly použity následující harmonizované normy:

EN 60974-1:2018/A1:2019 EN 60974-10:2014/A1:2015

St. Ingbert, 1. 10. 2020

C.M.C. GmbH Katharina-Loth-Str. 15 i.A.66386 St.Inghbert Telefon: [phone] Telefax: [phone]

v z. Dr. Christian Weyler - management kvality-

- Informace o záruce a servisníchopravách

Záruka společnosti Creative Marketing & Consulting GmbH

Vážená zákaznice, vážený zákazníku, na tento výrobek dostáváte záruku 3 roky ode dne zakoupení. V případě, že se na tomto výrobku projeví závady, můžete vůči prodejci uplatnit svá práva podle zákona. Tato zákonná práva nejsou omezena našimi záručními podmínkami, které jsou uvedeny dále.

• Záruční podmínky

Záruční lhůta začíná datem koupě. Uschovejte si dobře originál dokladu o koupi. Budete jej potřebovat jako doklad potvrzující koupi. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek vám – podle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Předpokladem pro poskytnutí záruky během 3leté záruční lhůty je předložení vadného výrobku a dokladu o koupi (pokladní stvrzenka) a písemný popis závady s informací o tom, kdy se vyskytla. V případě, že se na vadu vztahuje naše záruka, obdržíte zpět opravený nebo nový výrobek. Od opravy nebo výměny nezačne běžet nová záruční lhůta.

- Záruční lhůta a zákonné nároky na odstranění vad

Záručním plněním se záruční lhůta neprodlužuje. To platí i pro vyměněné a opravené díly. Eventuální poškození a vady existující již v okamžiku zakoupení je nutné nahlásit okamžitě po vybalení. Opravy, jejichž potřeba

vznikne po uplynutí záruční doby, se hradí.

- Rozsah záruky

Přístroj byl pečlivě vyroben v souladu s přísnými požadavky na kvalitu a před expedicí byl svědomitě odzkoušen. Záruka se vztahuje na materiálové a výrobní vady. Tato záruka neplatí pro díly výrobku, které podléhají běžnému opotřebení, a tedy mohou být považovány za spotřební díly. Dále se nevztahuje ani na poškození křehkých dílů, jako např. spínačů, akumulátorů a dílů ze skla. Záruka pozbývá platnosti, jestliže je poškozený výrobek nadále používán nebo je používán nebo udržován nepřiměřeným způsobem. K odbornému používání výrobku je zapotřebí přesně dodržovat pokyny uvedené v originálním návodu k provozu. Je bezpodmínečně nutné vyhnout se účelům použití a jednáním, která se v návodu k obsluze nedoporučují, nebo před kterými návod k obsluze varuje.

Tento výrobek je určený pouze k soukromému použití, nikoliv ke komerčním účelům. Záruka zaniká v případě zneužití a neodborné manipulace, použití násilí nebo v případě zásahů neprováděných naším autorizovaným servisem.

- Postup při záruční reklamací

Pro zajištění rychlého zpracování vašeho případu se řidte následujícími pokyny:

Pro případ dalších dotazů si laskavě připravte doklad o koupi a číslo výrobku (např. IAN) jako doklad o zakoupení spotřebiče. Číslo výrobku naleznete na typovém štítku, rytině, na titulním stránce návodu (vlevo dole)

nebo na nálepce na zadní nebo spodní straně. V případě výskytu funkčních nebo jiných vad kontaktujte nejdříve telefonicky nebo e-mailem níže uvedené servisní oddělení.

Vadný výrobek pak můžete bezplatně zaslat spolu s dokladem o koupi (pokladní stvrzenkou), popisem závady a informací o tom, kdy se vada vyskytla, na adresu servisu, kterou vám sdělí servisní oddělení.

Upozornění:

Na stránce www.lidl-service.com můžete získat tento i jiné manuály, videa k výrobkům a software.

Pomocí tohoto QR kódu se dosta- nete přímo na stránku Lidl-Service (www.lidl-service.com) a po zadání čísla výrobku (IAN) 337263 můžete otevřít návod k použití.

PDF ONLINE www.lidl-service.com

- Servis

Naše kontaktní údaje:

CZ

Název: C.M.C. Creative Marketing & Consulting GmbH Service CZ

Internetová adresa: www.cmc-creative.de

E-mail: [e-mail]

Telefon: [phone]

Sídlo: Německo

IAN 337263\_2007

Dovolujeme si upozornit, že následující adresa není adresou servisní opravny.

Nejdříve kontaktujte výše uvedené servisní místo.

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

NEMECKO

Objednávky náhradních dílů:

Technické údaje.... Strana 175

Bezpečnostné upozornenia....Strana 176

Zdroje nebezpečenstva pri zváraní elektrickým oblúkom....Strana 178

Prostredie so zvýšeným elektrickým ohrozením ...... Strana 181

Údržba a čistenie....Strana 194

Záručná doba a zákonný nárok na reklamáciu ...... Strana 195

Rozsah záruky....Strana 195

1	Multizváračka PMSG 200 A1
1	zváracia dýza 1,0 mm(predmontovaná, iba pre hliníkový plný drôt), označenie: 1,0 A
4	zváracie dýzy pre ocelový drôt/elektródu s náplňou(1 x 0,6 mm; 1 x 0,8 mm;1 x 0,9 mm; 1 x 1,0 mm)označenie zodpovedá priemeru:0,6; 0,8; 0,9; 1,0
1	kladivo na trosku s drôtenou kefou
1	hliníkový plný drôt 200 g(predmontovaný) 1,0 mm ∅,typ: ER5356
1	ochranný zváračský štít
1	držiak elektród MMA
1	návod na obsluhu
1	uzemňovacia svorka s káblom
1	horák MIG so zváracím vedením
1	plnený drôt 200 g 1,0 mm ∅,typ: E71T-GS
5	tyčové elektródy (2 x 1,6 mm;2 x 2,0 mm; 1 x 2,5 mm)

- Opis dielov

1 Kryt jednotky posuvu drôtu
2 Rukoväť
3 Sietová zástrčka
4 Uzemňovací kábel s uzemňovacou svorkou
5 Hlavný vypínač (vrát. kontrolky siete)
6 Otočný spínač pre nastavenie zváracieho prúdu

Vstupný výkon: 4,3 kW
Prípojka sietového prúdu:	230 V~ 50 Hz
Hmotnost: 8,6 kg
Poistka: 16 A

⚠️ VAROVANIE Obalový materiál uschovajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia!

Nebezpečenstvo zásahu elektrickým prúdom:

Ohrozenie elektromagnetickými polami:

Kvôli dobrej viditelnosti a práci bez únavy vymeňte včas zváračskésklo.

- Prostredie so zvýšeným elektrickým ohrozením

Aby sa znížilo možné rušivé vyžarovanie, odporúčame nasledovné:

- Montáž ochranného zváračskéhoštítu

Na zváranie hliníka používajte hliníkový drôt a na zváranie ocele a železa používajte ocelový drôt.

Pre drôt s priemerom 0,8 mm následne vyplýva hodnota cca 8 l/min.

Upozornenie: Dávajte pozor na to, aby sa neuvolnil koniec drôtu, a tým sa kladka samovolne neodvinula. Koniec drôtu sa smie uvolnit' až počas montáže.

Znova nasadte držiak kladky posuvu 28 a pevne ho priskrutkujte v smere hodinových ručičiek.

Upozornenie: Zvárací drôt sa musí po celý čas držat' napnutý, aby sa neuvolnil a neodvinul! V tejto

■ Stlačte tlačidlo horáka 9.

Teraz posúva posuvný systém drôtu zvárací drôt cez balík hadíc 10 a horák 8.

■ Žváračku znova vypnite.

Najskôr nastavte režim „MIG“ stláčaním tlačidla volby zváracieho režimu 35. Následne zvolte vložený zvárací drôt stláčaním horného tlačidla volby zváraciehodrôtu 36.

• Zváranie

dza zvárací drôt do zvarového kúpel'a.

Ploché tupé zvárané spoje

Zvarové spoje na vonkajšom rohu

Spoje kútovými zvarmi

Kútový zvar sa vytvára vtedy, ked' diely stoja kolmo na seba. Zvar by mal mat' tvar rovnostranného trojuholníka s l'ahkým žliabkom (obr. Y, Z).

Prekryté zvarové spoje

Ochranný zváračský štít

VAROVANIE

NEBEZPEČENSTVO OHROZENIA ZDRAVIA!

Číslo výrobku: 2336 Rok výroby: 2021/18 IAN: 337263_2007 Model: PMSG 200 A1

- Záručná doba a zákonný nárok na reklamáciu

Poslední aktualizace informací · Stan na ·
