NÁVOD K OBSLUZE Combi 743 Q AE Kit STIGA

Akumulátorová sekačka se stojící obsluhou

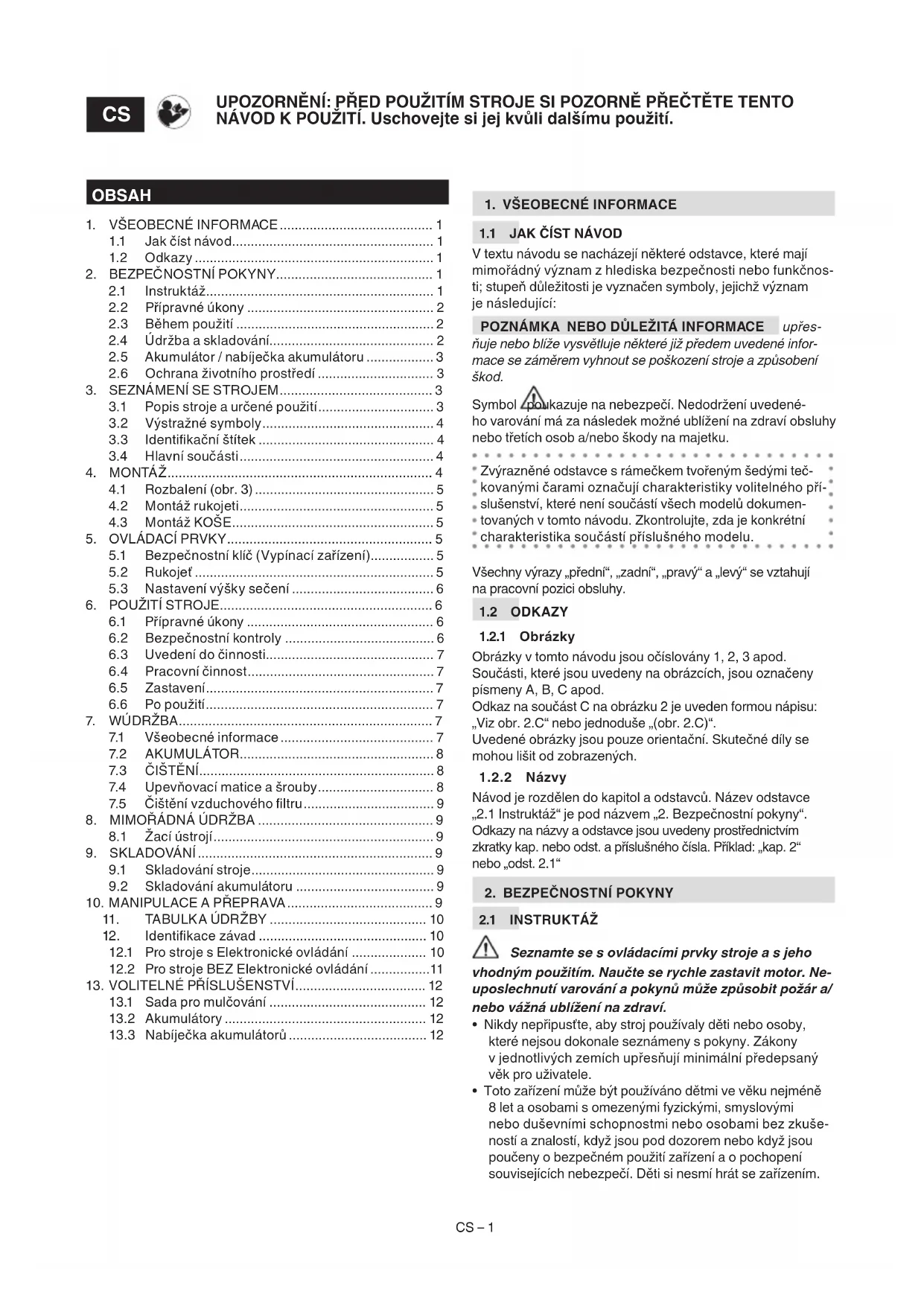

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

ČESKY - Překlad původního návodu k používání

[2] Jmenovitý výkon * [3] Maximální rychlost činnosti motoru * [4] Napájecí napětí MAX [5] Napájecí napětí NOMINAL [6] Hmotnost stroje * [7] Šířka sečení [8] Kód žacího ústrojí [9] Úroveň akustického tlaku [10] Nepřesnost měření [11] Úroveň naměřeného akustického výkonu [12] Úroveň zaručeného akustického výkonu [13] Úroveň vibrací [14] Příslušenství [15] Sada pro Mulčování [16] Akumulátor, mod. [17] Nabíječka akumulátoru, mod. [18] Tabulka pro správnou kombinaci baterií

• Ohledně uvedeného údaje vycházejte z hodnoty uvedené na identikačním štítku stroje.

V textu návodu se nacházejí některé odstavce, které mají mimořádný význam z hlediska bezpečnosti nebo funkčnos- ti; stupeň důležitosti je vyznačen symboly, jejichž význam je následující: POZNÁMKA NEBO DŮLEŽITÁ INFORMACE upřes- ňuje nebo blíže vysvětluje některé již předem uvedené infor- mace se záměrem vyhnout se poškození stroje a způsobení škod. Symbol poukazuje na nebezpečí. Nedodržení uvedené- ho varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku. Zvýrazněné odstavce s rámečkem tvořeným šedými teč- kovanými čarami označují charakteristiky volitelného pří- slušenství, které není součástí všech modelů dokumen- tovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí příslušného modelu. Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují na pracovní pozici obsluhy.

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod. Součásti, které jsou uvedeny na obrázcích, jsou označeny písmeny A, B, C apod. Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2.C“ nebo jednoduše „(obr. 2.C)“. Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zobrazených.

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je pod názvem „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1“

Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit motor. Ne- uposlechnutí varování a pokynů může způsobit požár a/ nebo vážná ublížení na zdraví.

• Nikdy nepřipusťte, aby stroj používaly děti nebo osoby, které nejsou dokonale seznámeny s pokyny. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.

• Toto zařízení může být používáno dětmi ve věku nejméně 8 let a osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami bez zkuše- ností a znalostí, když jsou pod dozorem nebo když jsou poučeny o bezpečném použití zařízení a o pochopení souvisejících nebezpečí. Děti si nesmí hrát se zařízením. UPOZORNĚNÍ: PŘED POUŽITÍM STROJE SI POZORNĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ. Uschovejte si jej kvůli dalšímu použití.

2.6 Ochrana životního prostředí ............................... 3

5.1 Bezpečnostní klíč (Vypínací zařízení)................. 5

5.2 Rukojeť ................................................................ 5

5.3 Nastavení výšky sečení ...................................... 6

7.5 Čištění vzduchového ltru ................................... 9

9.2 Skladování akumulátoru ..................................... 9

12.1 Pro stroje s Elektronické ovládání .................... 10

12.2 Pro stroje BEZ Elektronické ovládání ................11

13.3 Nabíječka akumulátorů ..................................... 12CS – 2

Čištění a údržbu, které má provádět uživatel, nesmějí provádět děti bez dozoru.

• Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám nevolno nebo v případě, že jste užili léky, drogy, alkohol nebo jiné látky snižující vaše reexní schopnosti a pozornost.

• Nepřevážejte děti ani jiné spolujezdce.

• Pamatujte, že obsluha nebo uživatel nese odpovědnost za nehody a nepředvídané události způsobené jiným osobám nebo na jejich majetku. Zhodnocení možných rizik při práci na zvoleném terénu patří do odpovědnosti uživatele, který je také odpovědný za přijetí všech do- stupných opatření k zajištění vlastní bezpečnosti a také bezpečnosti jiných osob, zvláště na svazích, nepravidel- ném, kluzkém a nestabilním terénu.

• V případě, že chcete postoupit nebo půjčit stroj jiným osobám, ujistěte se, že se uživatel seznámí s pokyny pro použití, uvedenými v tomto návodu.

Osobní ochranné prostředky (OOP)

• Používejte vhodný oděv, odolnou pracovní obuv s protisk- luzovou podrážkou a dlouhé kalhoty. Nepracujte bosí ne- bo v otevřených sandálech. Používejte chrániče sluchu.

• Použití chráničů sluchu může snížit schopnost zaslech- nout případná varování (křik nebo alarm). Věnujte maxi- mální pozornost dění v pracovním prostoru.

• Ve všech situacích, kdy existuje riziko pro vaše ruce, pou- žívejte pracovní rukavice.

• Nemějte na sobě šály, pláště, náhrdelníky, náramky, oděv s volnými částmi nebo oděv se šňůrkami nebo kravatou ani jakékoli visící nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a mate- riálů, které se nacházejí na pracovišti.

• Dlouhé vlasy vhodným způsobem sepněte. Pracovní prostor / Stroj

• Důkladně prohlédněte celý pracovní prostor a odstraňte z něj vše, co by mohlo být vymrštěno strojem nebo by mohlo poškodit žací ústrojí/otáčející se součásti (kame- ny, větve, železné dráty, kosti apod.).

• Nepoužívejte stroj v prostředí s rizikem výbuchu, za přítomnosti hořlavých kapalin, plynů nebo prachu. Elek- trické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary.

• Pracujte pouze při denním světle nebo při dobrém umě- lém osvětlení a za dobré viditelnosti.

• Vzdalte osoby, děti a zvířata z pracovního prostoru. Je potřeba, aby byly děti pod dohledem dospělé osoby.

• Nepracujte, když je tráva mokrá, za deště a při riziku bouře, zejména když je pravděpodobný výskyt blesků.

• Nevystavujte stroj dešti ani vlhkému prostředí. Voda, která pronikne do nástroje, zvyšuje riziko zásahu elek- trickým proudem.

• Věnujte mimořádnou pozornost nepravidelnostem terénu (hrboly, příkopy), svahům, skrytým nebezpečím a pří- tomnosti případných překážek, které by mohly omezovat viditelnost.

• Věnujte velkou pozornost blízkosti srázů, příkopů nebo mezí. Když jedno z kol zajede za okraj nebo když dojde k poklesnutí okraje, stroj se může převrátit.

• Šikmé trávníky by měly být sekány v příčném směru, a nikdy ne směrem nahoru/dolů, a je nutné věnovat zvý- šenou pozornost změnám směru, ověřit své postavení a ujistit se, aby se do kol nezapletly překážky (kameny, větve, kořeny apod.), což by mohlo způsobit boční posu- vy nebo ztrátu kontroly nad strojem.

• Při použití stroje blízko silnice dávejte pozor na provoz. Chování

• Věnujte pozornost použití zpětného chodu nebo pohybu dozadu. Před zpětným chodem i během něj se ohléd- něte za sebe, abyste se ujistili, že se tam nenacházejí překážky.

• Nikdy neběhejte, ale kráčejte.

• Nedovolte, aby vás sekačka tahala.

• Pokaždé udržujte ruce a nohy v bezpečné vzdálenosti od žacího ústrojí, a to během uvádění stroje do činnosti i během jeho použití.

• Upozornění: žací ústrojí se nadále otáčí po dobu několika sekund i po jeho vyřazení nebo po vypnutí motoru.

• Vždy se zdržujte v dostatečné vzdálenosti od výstupního otvoru. V případě zlomení nebo nehody během pracovní činnosti okamžitě zastavte motor a oddalte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě aplikujte postupy prv- ní pomoci, nejvhodnější pro danou situaci, a obraťte se na zdravotní středisko ohledně potřebného ošetření. Od- straňte jakékoli úlomky, které by mohly způsobit škody a ublížení na zdraví osob nebo zvířat ponechaných bez dozoru. Omezení použití

• Stroj nikdy nepoužívejte, pokud jsou ochranné kryty po- škozené, chybí nebo nejsou správně nasazené (sběrný koš, ochranný kryt bočního výhozu nebo ochranný kryt zadního výhozu).

• Nepoužívejte stroj, když příslušenství/nástroje není/ne- jsou nainstalováno/nainstalovány v určených místech.

• Nevypínejte, nevyřazujte a nedemontujte přítomné bezpečnostní prvky/mikrospínače ani je nevyřazujte z činnosti.

Provádění pravidelné údržby a správné skladování zajišťují zachování bezpečnosti stroje a úrovně jeho výkonnosti. Údržba

• Nikdy nepoužívejte stroj, který má opotřebované nebo poškozené součásti. Vadné nebo opotřebované součásti musí být nahrazeny a nikdy nesmí být opravovány.

• Během úkonů seřizování stroje věnujte pozornost tomu, abyste zabránili uvíznutí prstů mezi pohybujícím se žacím ústrojím a pevnými součástmi stroje. Úrovně hluku a vibrací, uvedené v tomto návodu, představují maximální hodnoty použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost po- hybu a chybějící údržba výrazně ovlivňují akustické emise a vibrace. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dě- lejte přestávky. Skladování

• Za účelem omezení rizika požáru nenechávejte nádoby s odpadovými materiály uvnitř místnosti.CS – 3

2.5 AKUMULÁTOR / NABÍJEČKA AKUMULÁTORU

DŮLEŽITÁ INFORMACE Níže uvedené bezpečnostní pokyny doplňují bezpečnostní pokyny uvedené v návodu, který je přiložen k akumulátoru a k nabíječce akumulátoru.

• Pro nabití akumulátoru používejte výhradně nabíječky akumulátorů doporučené výrobcem. Nevhodná nabíječ- ka akumulátorů může způsobit úraz elektrickým prou- dem, přehřátí nebo únik korozivní kapaliny akumulátoru.

• Používejte pouze specické akumulátory určené pro vaše nářadí. Použití jiných akumulátorů může způsobit zranění a riziko požáru.

• Před vložením akumulátoru se ujistěte, že je zařízení vypnuto. Montáž akumulátoru do zapnutého elektrického zařízení může způsobit požár.

• Nepoužívaný akumulátor skladujte v dostatečné vzdá- lenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty aku- mulátoru může způsobit hoření nebo požár.

• Nabíječku akumulátoru nepoužívejte na místech s výpa- ry, zápalnými látkami nebo na snadno zápalných površích, jako je papír, textilie apod. Během nabíjení dochází k ohře- vu nabíječky akumulátoru, a proto by mohla způsobit vznik požáru.

• Během přepravy akumulátorů věnujte pozornost tomu, aby se zabránilo vzájemnému propojení kontaktů, a ne- používejte pro přepravu kovové nádoby.

2.6 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Používejte stroj výhradně v rozumné době (ne časně ráno nebo pozdě večer, abyste nerušili jiné osoby).

• Důkladně dodržujte místní normy pro likvidaci obalů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; Tento odpad by neměl být vhazován do koše, ale je nutné jej oddělit a odevzdat do příslušných sběrných středisek, která zajistí recyklaci materiálů.

• Důsledně dodržujte místní předpisy, týkající se likvidace zbytkového materiálu.

• Při vyřazení stroje z provozu jej nenechávejte volně v pří- rodě, ale obraťte se na sběrné středisko, které je v soula- du s platnými místními předpisy. Neodhazujte elektrická zařízení do domovního odpadu. Podle evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních no- rem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich eko- kompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit vaše zdraví a narušit životní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce. Po skončení životnosti akumulátorů proveďte jejich likvidaci a věnujte přitom pozornost našemu životnímu prostředí. Akumulátor ob- sahuje materiál, který je nebezpečný pro vás i pro životní prostředí. Je třeba jej odepnout a zlikvido- vat samostatně ve sběrném středisku, které likviduje také akumulátory s ionty lithia. Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a jejich opě- tovné použití. Opětovné použití recyklovaných materiálů pomáhá předcházet znečištění život- ního prostředí a snižuje poptávku po prvotních surovinách.

Jedná se o sekačku se stojící obsluhou. K hlavním součástem stroje patří motor, který uvádí do činnosti žací ústrojí uzavřené v ochranném krytu, kola a rukojeť. Obsluha je schopna obsluhovat stroj a používat hlavní ovlá- dací prvky tak, že se bude vždy zdržovat za rukojetí, tedy v bezpečné vzdálenosti od otáčejícího se žacího ústrojí. Vzdálení obsluhy od stroje způsobí zastavení motoru a otáčejí- cího se zařízení v průběhu několika sekund.

3.1.1 Určené použití

Tento stroj byl navržen a vyroben k sečení (a sběru) trávy na zahradách a travnatých plochách o rozloze úměrné kapaci- tě záběru, prováděnému jednou osobou ve stoje. Obecně lze říci, že tento stroj je určen pro:

1. sečení trávy a její sběr do sběrného koše;

2. sečení trávy a její výhoz dozadu;

3. sečení trávy a její výhoz do boku (je-li součástí výba-

4. sečení trávy, její rozsekání nadrobno a ponechání na

terénu (mulčování – je-li součástí výbavy). Použití speciálního příslušenství, které je určeno Výrobcem jako originální výbava, nebo příslušenství, které lze zakou- pit samostatně, umožňuje provést tuto pracovní činnost v různých provozních režimech, které jsou ilustrovány v tomto návodu, nebo v pokynech, které jsou dodávány spolu s konkrétním příslušenstvím.

3.1.2 Nevhodné použití

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – Přeprava dalších osob na stroji, dětí nebo zvířat, které by mohly spadnout a způsobit si tak vážná zranění nebo ohrozit bezpečnost jízdy. – Nechat se převážet strojem. – Používání stroje k tažení nebo tlačení nákladů. – Aktivace žacího ústrojí na úsecích bez travnatého porostu. – Používání stroje pro sběr listí nebo nečistot. – Používání stroje pro úpravu živých plotů nebo pro sečení netravnatých porostů. – Používání stroje více než jednou osobou. DŮLEŽITÁ INFORMACE Nevhodné použití stroje bude mít za následek propadnutí záruky a odmítnutí jakékoli odpovědnosti ze strany výrobce, přičemž všechny náklady vyplývající ze škod nebo ublížení na zdraví samotného uži- vatele či třetích osob ponese uživatel.

3.1.3 Druhy uživatelů

Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Je určen pro použití „domácími kutily“.CS – 4 DŮLEŽITÁ INFORMACE Stroj může používat jen jedna osoba.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr. 2). Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností. Vý- znam jednotlivých symbolů: Upozornění. Před použitím stroje si pře- čtěte pokyny. Nebezpečí! Riziko vymrštění předmě- tů. Během použití zařízení udržujte osoby mimo pracovní prostor. Jen pro sekačku se spalovacím motorem. Jen pro elektrické sekačky s napájením ze sítě. Jen pro elektrické sekačky s napájením ze sítě. Nebezpečí! Riziko pořezání. Pohybující se žací ústrojí. Nikdy nevkládejte ruce ani nohy do prostoru uložení žacího ústrojí. Pozor na ostré žací ústrojí: Nevkládejte ruce ani nohy do prostoru uložení žacího ústrojí. Žací ústrojí se nadále otáčí i po vy- pnutí motoru. Před zahájením údržby vyjmě- te bezpečnostní klíč (vypínací zařízení). DŮLEŽITÁ INFORMACE Poškozené nebo již nečitelné výstražné štítky je potřeba vyměnit. Požádejte o nové štítky ve svém autorizovaném servisním středisku.

3.3 IDENTIFIKAČNÍ ŠTÍTEK

Na identikačním štítku jsou uvedeny tyto údaje (obr. 1).

1. Úroveň akustického výkonu.

2. Označení shody ES (CE).

6. Název a adresa Výrobce.

8. Maximální rychlost chodu motoru.

10. Napájecí napětí a frekvence.

11. Stupeň elektrické ochrany.

12. Jmenovitý výkon.

Přepište identikační údaje stroje na příslušná místa na štítku, který je uveden na zadní straně obalu. DŮLEŽITÁ INFORMACE Identikační údaje uvedené na identikačním štítku výrobku uvádějte pokaždé, když se obrátíte na autorizovanou dílnu. DŮLEŽITÁ INFORMACE Příklad prohlášení o shodě se nachází na posledních stranách návodu.

Stroj je složen z několika základních částí, které plní násle- dující funkce (obr.1.0): A. Skříň: jedná se o ochranný kryt, který ukrývá otá- čející se žací ústrojí. B. Motor: uvádí do pohybu jak žací ústrojí, tak pohon kol (je-li ve výbavě). C. Žací ústrojí: představuje součást určenou k se- čení trávy. D. Ochranný kryt zadního výhozu: jde o bezpeč- nostní ochranný kryt, který zabraňuje vymrštění cizích předmětů, které byly případně zachyceny žacím ústrojím, daleko za stroj. E. Ochranný kryt bočního výhozu (je-li ve výba- vě): jde o bezpečnostní ochranný kryt, který zabra- ňuje vymrštění cizích předmětů, které byly případ- ně zachyceny žacím ústrojím, daleko za stroj. F. Vychylovač bočního výhozu (je-li ve výbavě): kromě funkce bočního výhozu trávy na terén plní i funkci bezpečnostní tím, že zabraňuje vymrštění cizích předmětů, které byly zachyceny žacím ústro- jím, daleko od stroje (pouze u modelů s bočním výhozem). G. Sběrný koš: kromě funkce sběru posečené trávy plní i funkci bezpečnostní tím, že zabraňuje vymrštění cizích předmětů, které byly zachyceny žacím ústrojím, daleko od stroje (pouze u modelů se zadním sběrem). H. Rukojeť: jedná se o pracovní stanoviště obsluhy. Její délka zajistí, aby obsluha při práci vždy udr- žovala bezpečnou vzdálenost od otáčejícího se žacího ústrojí.

I. Akumulátor (není-li dodán spolu se strojem, pře-

čtěte si kap. 13 „volitelné příslušenství“): dodává energii potřebnou k uvedení motoru do chodu; jeho parametry a pokyny k použití jsou popsány ve spe- cickém návodu. J. Páka kontroly přítomnosti obsluhy: páka umož- ňuje spuštění žacího ústrojí a pohonu. Motor se automaticky vypne po uvolnění páky. K. Páka zapnutí pohonu (je-li ve výbavě): páka zapíná pohon kol a umožňuje pojezd stroje. L. Okénko pro přístup k prostoru pro akumulátor M. Bezpečnostní klíč (Vypínací zařízení): Klíč za- píná / vypíná elektrický rozvod stroje. N. Nabíječka akumulátoru (není-li dodána spolu se strojem, přečtěte si kap. 13 „volitelné příslu- šenství“): zařízení, které se používá pro nabití akumulátoru. Pečlivě dbejte na bezpečnostní pokyny a předpisy popsané v kapitole 2.

Stroj není kompletně sestaven přímo ve výrobním závodě. Pro jeho uvedení do provozu je potřeba rozbalit jednotlivé části a smontovat je podle následujících pokynů. Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostatečným prostorem pro ma- nipulaci se strojem a s obaly a za použití vhodného nářadí. Nepoužívejte stroj dříve, než provedete pokyny oddílu „MONTÁŽ“.CS – 5

tivou. Před provedením montáže zkontrolujte, zda bez- pečnostní klíč není vložen do svého uložení.

DŮLEŽITÁ INFORMACE Bezpečnostní klíč vyjměte pokaždé, když se stroj nepoužívá nebo když je ponechán bez dozoru.

5.2.1 Páka přítomnost obsluhy

POZNÁMKA Zapnutí žacího ústrojí je možné pouze stisknutím bezpečnostního tlačítka na pravé straně rukojeti a posunutím páky přítomnosti obsluhy směrem k rukojeti.

5.2.2 Tlačítko zapnutí

POZNÁMKA Spuštění stroje je možné, jen pokud jsou páky přítomnosti obsluhy a páka pohonu uvolněné. POZNÁMKA Pokud se zařízení nepoužívá, po 15 sekundách LED zhasne a výše uvede- nou operaci bude potřeba zopakovat.

Zapojení žacího ústrojí. POZNÁMKA Žací ústrojí lze zapojit pouze s pákou přítomnosti obsluhy stisknutou proti rukojeti (viz odst. 6.3).

Odpojení žacího ústrojí.-

DŮLEŽITÉ Motor se může spouštět, jen když je po- hon vypnutý.

DŮLEŽITÉ Netahejte stroj dozadu při zařazeném pohonu.

1. Maximální rychlost

2. Minimální rychlost

POZNÁMKA Poslední zvolená úroveň rychlosti zůsta- ne nastavena i po vypnutí stroje.

5.2.4 Tlačítko „ECO“

POZNÁMKA Nedoporučujeme používat úspornou funkci „ECO“ v náročných podmínkách pro sečení (seká- ní silné, vysoké, mokré trávy).CS – 6

5.3 NASTAVENÍ VÝŠKY SEČENÍ

Snížením nebo nadzvednutím skříně se tráva může sekat v různých výškách. Uvedený úkon proveďte při zastaveném žacím ústrojí. Nastavení výšky sečení se provádí pomocí páky (obr.11.A), která zvyšuje nebo snižuje skříň do požadované polohy.

DŮLEŽITÉ Pokud jde o instrukce týkající se akumulátorů a nabíječky, nahlédněte do příslušného návodu.

Ujistěte se, že bezpečnostní klíč není vložen v zařízení. Uveďte stroj do vodorovné polohy tak, aby byl dobře opřený o terén.

6.1.1 Kontrola akumulátoru

Před prvním použitím stroje po zakoupení proveďte úplné nabití akumulátoru dle pokynů uvedených v návodu k aku- mulátoru. Před použitím zkontrolujte stav nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru.

6.1.2 Příprava stroje pro pracovní činnost

POZNÁMKA Tento stroj umožňuje sekat trávník různými způsoby. a. Příprava pro sečení a sběr trávy do sběrného koše:

1. Pro modely s bočním výhozem: Ujistěte se, že

ochranný kryt (obr. 12.A) se nachází ve spodní po- loze a je zajištěn pojistnou pákou (obr. 12.B).

2. Nasaďte sběrný koš (obr. 12.C).

b. Příprava pro sečení a zadní výhoz trávy na zem:

1. Zvedněte ochranný kryt zadního výhozu (obr. 13.A)

a namontujte kolík (obr. 13.B).

2. U modelů s možností bočního výhozu: Ujistěte se, že

ochranný kryt (obr. 13.C) se nachází ve spodní poloze a je zajištěn pojistnou pákou (obr. 13.D). Pro vyjmutí kolíku: viz obr. 13. A/B. c. Příprava pro sečení trávy a její rozsekání (funkce mulčování): Zvedněte kryt zadního výhozu (obr. 14.A) a nasaďte uzávěr vychylovače (obr. 14.B) na otvor výhozu, přičemž jej lehce nechte nakloněný doprava; pak jej upevněte tak, že vložte dva čepy (obr. 14.B.1) do příslušných otvorů, až zacvaknou. U modelů s možností bočního výhozu: Ujistěte se, že ochranný kryt bočního výhozu (obr. 14.C) se nachází ve spodní poloze a je zajištěn pojistnou pákou (obr. 14.D). d. Příprava pro sečení a boční výhoz trávy:

1. Zvedněte kryt zadního výhozu (obr. 15.A) a nasaďte

uzávěr vychylovače (obr. 15.B) na otvor výhozu, přičemž jej lehce nechte nakloněný doprava; pak jej upevněte tak, že vložte dva čepy (obr. 15.B.1) do pří- slušných otvorů, až zacvaknou.

2. Zatlačte lehce na bezpečnostní páku (obr. 15.C) a zved-

něte kryt bočního výhozu (obr. 15.D).

3. Nasaďte vychylovač bočního výhozu (obr. 15.E).

4. Zavřete kryt bočního výhozu (obr. 15.D) tak, aby vy-

chylovač bočního výhozu (obr. 15.E) byl zablokován. Pro odstranění vychylovače bočního výhozu:

5. Zatlačte lehce na bezpečnostní páku (obr. 15.C)

a zvedněte kryt bočního výhozu (obr. 15.D).

6. Odhákněte vychylovač bočního výhozu (obr. 15.E).

6.2 BEZPEČNOSTNÍ KONTROLY

Bezpečnostní kontroly proveďte před každým po- užitím.

6.2.1 Bezpečnostní kontrola před každým pou-

• Zkontrolujte neporušenost a správnou montáž všech součástí stroje;

• ujistěte se, že všechny šroubové spoje jsou řádně dota- ženy;

• všechny povrchy stroje udržujte čisté a suché.

6.2.2 Funkční zkouška stroje

1. Nastartujte stroj

a zapněte žací ústrojí (odst. 6.3).

2. Uvolněte páku pří-

tomnosti obsluhy (obr. 21.A).

1. Žací ústrojí se musí

2. Páka se musí automa-

ticky a rychle vrátit do neutrální polohy, musí dojít k vypnutí motoru a k zastavení žacího ústrojí v průběhu něko- lika sekund.

1. Nastartujte stroj

(odst. 6.3) azatáhněte za páku pohonu (odst. 5.2.3).

2. Uvolněte páku zapnutí

bovat a zajistí pojezd stroje.

2. Kola se zastaví a stroj

přestane pojíždět. Zkušební jízda Žádná poruchová vibrace. Žádný neobvyklý zvuk. Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, stroj nepoužívej- te! Obraťte se na středisko servisní služby za účelem provedení potřebných kontrol a případné opravy.CS – 7

6.3 UVEDENÍ DO ČINNOSTI

POZNÁMKA Uvádění do činnosti provádějte na rovném povrchu bez překážek a vysoké trávy.

1. Otevřete okénko pro přístup k prostoru pro akumu-

2. Vložte akumulátory (odst. 7.2.3.) do jejich uložení

tak, že je zatlačíte na doraz, dokud neuslyšíte cvaknutí, při kterém dojde k zajištění akumulátorů v určené poloze a k sepnutí elektrického kontaktu.

3. Zasuňte na doraz bezpečnostní klíč (obr. 17.A). Kde

se to vyžaduje, otočte klíčem do polohy „ON“.

4. Znovu úplně zavřete dvířka.

5. U modelů se startováním pomocí spouštěcího tla-

čítka je stiskněte (obr. 18.A). LED zůstane zapnutý 15 sekund.

6. Zapněte žací ústrojí tak, že nejprve stiskněte bez-

pečnostní tlačítko vpravo (obr. 19.A) a poté stiskně- te páku přítomnosti obsluhy (obr. 19.B).

7. Pro zařazení pojezdu stiskněte zadní páku na ruko-

DŮLEŽITÁ INFORMACE Během pracovní činnosti udržujte bezpečnou vzdálenost od žacího ústrojí, která je vymezena délkou rukojeti. Výdrž akumulátorů (tedy povrch trávníku, který lze posekat před dalším nabíjením) závisí na různých faktorech popsa- ných v (odst. 7.2.1). Během používání se zobrazuje stav nabití akumulátorů (procento zbývajícího nabití) (obr. 10.E). DŮLEŽITÁ INFORMACE V případě zastavení motoru během pracovní činnosti v důsledku přehřátí je třeba vyčkat 5 minut před jeho opětovným spuštěním.

1. Zahajte rozjezd a sečení travnatého porostu.

2. Rychlost pojezdu a výšku sečení (odst. 5.3) přizpů-

sobte podmínkám trávníku (výška, hustota a vlh- kost trávy) a množství odstraňované trávy. U modelů s pojezdem (odst. 5.2.3): Doporučujeme nesekat na pozemcích se sklonem větším než 15°.

3. Trávník bude mít lepší vzhled v případě, že bude

vždy posečen do stejné výšky a střídavě ve dvou směrech (obr.20). Při bočním výhozu: doporučujeme pojíždět tak, abyste zabránili vyhazování pokosené trávy na tu stranu louky, která ještě není posekaná. Při mulčování nebo zadním výhozu trávy:

• Pokaždé zabraňte odstraňování příliš velkého množ- ství trávy. Nikdy neodstraňujte více než jednu třetinu celkové výšky trávy při jednom průjezdu (obr. 20).

• Udržujte skříň stále čistou (odst. 7.3.1).

6.4.2 Vyprázdnění sběrného koše

U sběrného koše se signalizací naplnění: Horní poloha = prázdný. Dole = plný*. *sběrný koš je plný a je nutné jej vyprázdnit. Vyjmutí a vysypání sběrného koše:

1. vyčkejte na zastavení žacího ústrojí;

2. vyjměte sběrný koš (obr. 25.A).

Uvolněte páku přítomnosti obsluhy (obr. 21 A).

2. U modelů se startováním pomocí spouštěcího tla-

čítka je stiskněte (obr. 18.A).

3. Vyčkejte do zastavení žacího ústrojí.

Po zastavení stroje je třeba počkat několik sekund na zastavení žacího ústrojí. DŮLEŽITÉ Stroj vždy vypněte.

• Během přesunů mezi jednotlivými pracovními prostory.

• Při překonávání netravnatých povrchů.

• Pokaždé, když je třeba překonat překážku.

• Před nastavováním výšky sekání.

• Kdykoli vytahujete nebo nasazujete sběrný koš.

• Pokaždé, když vyjmete nebo nasadíte vychylovač boční- ho výhozu (je-li ve výbavě).

1. Proveďte vyčištění (odst. 7.3).

2. V případě potřeby vyměňte poškozené součásti a utáhněte

případné povolené šrouby a svorníky. DŮLEŽITÁ INFORMACE Bezpečnostní klíč vyjměte pokaždé, když se stroj nepoužívá nebo když je ponechán bez dozoru.

Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Vyjměte bezpečnostní klíč (klíč nikdy nenechávejte zasunutý nebo v dosahu dětí či nepovolaných osob).

• Ujistěte se, že jsou všechny pohybující se součásti úplně zastavené.

• Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochran- né brýle.CS – 8

• Intervaly údržby a jednotlivé úkony jsou shrnuty v tabulce „Tabulka údržby“. Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Proveďte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první.

• Použití neoriginálních náhradních dílů a příslušenství a/ nebo jejich nesprávná montáž by mohly mít negativní dopad na činnost a na bezpečnost stroje. Výrobce odmí- tá jakoukoli odpovědnost v případě nehody, ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky.

• Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci. DŮLEŽITÁ INFORMACE Všechny úkony údržby a se- řizování, které nejsou popsány v tomto návodu, musí být provedeny vaším prodejcem nebo specializovaným stře- diskem.

7.2.1 Výdrž akumulátoru

Výdrž akumulátoru (tedy povrch trávníku, který lze posekat před dalším nabíjením) je podmíněna zejména: a. Faktory prostředí, které způsobují vyšší spotřebu energie: – Sekání hustého, vysokého nebo vlhkého trávníku. b. Záběr stroje; čím větší šířka, tím vyšší spotřeba energie. c. Chování obsluhy, kterému by se bylo třeba vy- hnout: – Časté zapínání a vypínání během pracovní činnosti. – Příliš nízká výška sečení s ohledem na stav trávníku. – Příliš vysoká rychlost pojezdu s ohledem na odstraňované množství trávy. POZNÁMKA Během práce je akumulátor chráněn proti úplnému vybití ochranným zařízením, které vypne stroj a za- blokuje jeho činnost. Pro optimalizaci výdrže akumulátoru je vždy vhodné: – Sekat trávu, když je trávník suchý. – Sekat trávu často, aby nedosáhla příliš vysoké výšky. – Nastavit větší výšku sečení, když je tráva velmi vysoká, a provést druhý přejezd s nižší výškou. – nepoužívat stroj na mulčování v případě příliš vysoké trávy. – Použijte funkci „Eco” (odst. 5.2.4). V případě, kdy chcete použít stroj pro delší pracovní doby, než dovoluje standardní akumulátor, je třeba: – zakoupit druhý standardní akumulátor, okamžitě vyměnit vybitý akumulátor, a to bez ohrožení plynulosti použití; – zakoupit akumulátor s prodlouženou autonomií ve srovnání se standardním akumulátorem (odst. 13.2).

7.2.2 Vyjmutí a nabití akumulátoru

1. Otevřete víko pro přístup do prostoru pro akumulátory

a vyjměte bezpečnostní klíč.

2. Stiskněte tlačítko na akumulátoru (obr. 22.A) a vyjměte

3. Vložte akumulátor (obr. 23.B) do jeho uložení v nabíječ-

ce akumulátorů (obr. 23.C).

4. Připojte nabíječku akumulátoru do elektrické zásuvky

s napětím odpovídajícím napětí uvedenému na štítku.

5. Proveďte kompletní nabití akumulátoru podle pokynů

uvedených v návodu k akumulátoru/nabíječce akumu- látorů. POZNÁMKA Akumulátor je vybaven ochranou, která zabrání jeho nabití, když hodnota teploty není v rozsahu od 0 do +45 °C. POZNÁMKA Akumulátor může být nabit kdykoli, a to i částečně, bez rizika poškození.

7.2.3 Zpětná montáž akumulátoru do stroje

Po dokončení nabíjení:

1. Vyjměte akumulátor z jeho uložení v nabíječce aku-

mulátoru (zabraňte jeho dlouhodobému udržování ve stavu nabíjení po nabití).

2. Odpojte nabíječku akumulátorů od elektrické sítě.

3. Otevřete okénko pro přístup k prostoru pro akumulátor

(obr. 24.A), vložte akumulátor (obr. 24.B) do jeho ulože- ní tak, že jej zatlačíte na doraz, dokud neuslyšíte „klik- nutí“, při kterém dojde k zajištění akumulátoru v určené poloze a k sepnutí elektrického kontaktu. Znovu úplně zavřete dvířka.

Po každém použití vyčistěte dle níže uvedených pokynů.

7.3.1 Čištění stroje

• Pokaždé se ujistěte, že jsou otvory pro nasávání vzduchu volné a nejsou ucpané úlomky.

• Nepoužívejte proud vody a zabraňte namočení motoru a elektrických komponentů (obr.26).

• Pro čištění skříně nepoužívejte agresivní kapaliny.

• Pro omezení nebezpečí požáru udržujte motor čistý od zbytků rostlin, listí nebo nadměrného tuku.

• Páky, displej a tlačítka udržujte čisté.

7.3.2 Čištění montážního celku žacího ústrojí

Odstraňte zbytky rostlin a bláta nahromaděného ve skříni. V případě bočního výhozu: je potřeba vyjmout vychy- lovač výhozu (je-li namontován – odst. 6.1.2d.).

7.3.3 Čištění koše (obr. 7.A/B)

7.4 UPEVŇOVACÍ MATICE A ŠROUBY

Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.CS – 9

7.5 ČIŠTĚNÍ VZDUCHOVÉHO FILTRU

Filtrační prvek musí být vždy čistý. Postupujte níže uve- deným způsobem:

1. Vyčistěte prostor kolem mřížky vzduchového ltru.

2. Odmontujte mřížku (obr. 28.A) odšroubováním šroubu

3. Vytáhněte ltrační prvek (obr. 29.A).

4. Filtr profoukněte, nebo jej umyjte ve vodě (obr.29.A),

aby se odstranil prach a nečistoty.

5. Usaďte ltr (obr. 29.A) do jeho uložení, namon-

tujte zpět mřížku a utáhněte šroub (obr. 28.A) a (obr. 28.B).

• Použijte silné pracovní rukavice.

• Uchopte stroj v místech, která umožňují bezpečný úchop, a mějte přitom na paměti hmotnost stroje a její rozložení.

• Použijte počet osob úměrný hmotnosti stroje.

Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Vyjměte bezpečnostní klíč (klíč nikdy nenechávejte zasu- nutý nebo v dosahu dětí či nepovolaných osob).

• Ujistěte se, že jsou všechny pohybující se součásti úplně zastavené.

• Před umístěním stroje v jakémkoli prostředí nechte vy- chladnout motor.

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.

Špatně nabroušené žací ústrojí způsobuje vytrhávání trávy a zežloutnutí trávníku. Nedotýkejte se žacího ústrojí, pokud nebyl vyjmu- tý klíč a dokud žací ústrojí není úplně zastavené. Všechny úkony týkající se sekacích zařízení (de- montáž, ostření, vyvažování, oprava, zpětná montáž a/ nebo výměna) představují náročné práce, které vyžadují specické znalosti a použití příslušného vybavení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve specializovaném středisku. Poškozené, ohnuté nebo opotřebované žací ústrojí nechte vždy vyměnit jako celek spolu s příslušnými šrouby, aby bylo zachováno vyvážení. DŮLEŽITÁ INFORMACE Vždy používejte originální žací ústrojí označené kódem uvedeným v tabulce „Technické parametry“. Vzhledem k vývoji výrobku by mohla být žací ústrojí uve- dená v tabulce „Technické parametry“ mezitím vyměněna za jiná s obdobnými vlastnostmi vzájemné zaměnitelnosti a bezpečnosti provozu.

Když je třeba stroj uskladnit:

1. Nechte ochladit motor.

2. Vyjměte bezpečnostní klíč.

3. Proveďte vyčištění (odst. 7.3).

4. Zkontrolujte neporušenost stroje.

• Chráněný před povětrnostními vlivy.

• Na místě, které není přístupné dětem.

• Poté, co jste se ujistili o vyjmutí klíče a odložení nářadí pou- žitého při údržbě.

9.2 SKLADOVÁNÍ AKUMULÁTORU

Akumulátor je třeba uchovávat ve stínu, v chladu a v pro- středích bez výskytu vlhkosti. POZNÁMKA V případě delší nečinnosti dobíjejte akumulá- tor každé dva měsíce, aby se prodloužila jeho životnost.

10. MANIPULACE A PŘEPRAVA

Při příležitosti každé manipulace se strojem, jeho zvedání, přepravě nebo naklánění:

• Zastavte stroj (odst. 6.5) a počkejte, až se všechny části přestanou pohybovat.

• Použijte silné pracovní rukavice.

• Uchopte stroj v místech, která umožňují bezpečný úchop, a mějte přitom na paměti hmotnost stroje a její rozložení.

• Použijte počet osob úměrný hmotnosti stroje.

• Ujistěte se, že při pohybu stroje nedochází ke vzniku škod nebo zranění. Při přepravě stroje na kamionu nebo přívěsu je třeba:

• Použít přístupové rampy, které jsou odolné, dostatečně široké a dlouhé.

• Stroj nakládejte s vypnutým motorem tak, že jej zatlačíte s použitím přiměřeného počtu osob.

• Spustit montážní celek sekacích zařízení.

• Umístit stroj tak, aby nepředstavoval pro nikoho nebezpečí.

• Řádně jej připevnit k přepravnímu prostředku lany nebo řetě- zy, aby se zabránilo jeho převrácení.CS – 10

Úkon údržby Interval Poznámky STROJ Kontrola všech spojů; bezpečnostní kontroly / ověření funkčnosti ovládacích prvků; kontrola ochran zadního výhozu / bočního výhozu; kontrola sběrného koše, vychylovače bočního výhozu; kontrola žacího ústrojí. Před použitím odst. 6.2 Celkové vyčištění a kontrola Ověření případných škod, které se vyskytují na stroji. V případě potřeby se obraťte na autorizované servisní středisko. Po každém použití odst. 7.3 Výměna žacího ústrojí - odst. 81 *** Ověření stavu nabití akumulátoru Před každým použitím

Nabití akumulátoru Po každém použití odst. 7.2.2 * Čištění vzduchového ltru Jednou měsíčně odst. 7.5

• Nahlédněte do návodu akumulátoru/nabíječky akumulátoru. ** Úkon, který musí být proveden vaším Prodejcem nebo specializovaným Střediskem *** Úkon, který je třeba provést při prvním náznaku nesprávné činnosti

Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na svého prodejce. ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

1. Při stisku spouštěcího

tlačítka se nerozsvítí LED. Chybí bezpečnostní klíč nebo není správně vložený. Vložte klíč (odst. 6.3). Bezpečnostní klíč je chybně ve vypnu- té poloze „OFF‟. Otočte bezpečnostní klíč do polohy „ON‟ (odst. 6.3). Chybí akumulátor nebo není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle po- třeby jej dobijte (odst. 7.2.2). Nesprávná kombinace akumulátorů. Zkontrolujte správnou kombinaci akumulátorů, přitom se řiďte pokyny v tabulce „Technické údaje‟.

2. Při stisku spouštěcího

tlačítka se nerozsvítí LED a stroj vydá zvukový signál. Vnitřní porucha motoru. Vyjměte bezpečnostní klíč a kontaktujte servis- ní středisko pro kontroly, výměny nebo opravy.

3. Zastavení motoru během

pracovní činnosti. Akumulátor není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle po- třeby jej dobijte (odst. 7.2.2).

4. Se rozsvítí LED dioda

nebezpečí (obr. 30.A) a stroj vydává zvukový signál. Zablokované žací ústrojí. Zastavte stroj, vyjměte bezpečnostní klíč, nasaďte si pracovní rukavice. Zkontrolujte a odstraňte případné překážky ve spodní části stroje (odst. 7.3.2) zabraňující otáčení žacího ústrojí. Jestliže problém přetrvává, pro ověření, vý- měny a opravy kontaktujte servisní středisko (odst. 8.1). Porucha stroje Vyjměte bezpečnostní klíč a kontaktujte servis- ní středisko pro kontroly, výměny nebo opravy.

5. Bliká LED nebezpečí

(obr. 30.A). Zásah tepelné ochrany následkem pře- hřátí stroje. Vyčkejte 5 minut a poté znovu uveďte stroj do činnosti.

6. Sečení trávy probíhá

obtížně. Žací ústrojí není v dobrém stavu. Obraťte se na Servisní středisko kvůli nabrou- šení nebo výměně žacího ústrojí.CS – 11

7. Je slyšet nadměrný hluk

a/nebo cítit nadměrné vibrace během pracovní činnosti. Upevnění žacího ústrojí je povolené ne- bo je žací ústrojí poškozené. Chcete-li zastavit motor, vyjměte bezpečnostní klíč. Pro ověření, výměny a opravy kontaktujte Servisní středisko (odst. 8.1).

8. Výdrž akumulátoru je

nedostatečná. Náročné podmínky použití s vyšším proudovým odběrem. Proveďte optimalizaci použití (odst. 7.2.1). Nedostačující akumulátor s ohledem na provozní nároky. Použijte druhý akumulátor nebo akumulátor s vyšším výkonem (odst. 13.2).

9. Nabíječka akumulátoru

neprovádí nabíjení aku- mulátoru. Akumulátor není správně vložen do na- bíječky akumulátoru. Zkontrolujte, zda je vložení správné (odst.

Nevhodné podmínky prostředí. Proveďte nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumu- látoru). Znečištěné kontakty. Očistěte kontakty. Chybí napětí pro nabíječku akumulátoru. Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud. Vadná nabíječka akumulátoru. Proveďte výměnu s použitím originálního ná- hradního dílu. Když závada přetrvává, přečtěte si návod k akumulátoru / nabíječce akumulátoru.

12.2 PRO STROJE BEZ ELEKTRONICKÉ OVLÁDÁNÍ

Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na svého prodejce. ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

1. Po stisknutí spínače mo-

tor nenastartuje Chybí bezpečnostní klíč nebo není správně vložený. Vložte klíč (odst. 6.3). Bezpečnostní klíč je chybně ve vypnu- té poloze „OFF‟. Otočte bezpečnostní klíč do polohy „ON‟ (odst. 6.3). Chybí akumulátor nebo není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle po- třeby jej dobijte (odst. 7.2.2). Nesprávná kombinace akumulátorů. Zkontrolujte správnou kombinaci akumulátorů, přitom se řiďte pokyny v tabulce „Technické údaje‟.

2. Motor se zastaví a stroj

vydá zvukový signál. Akumulátor není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle po- třeby jej dobijte (odst. 7.2.2). Zásah tepelné ochrany následkem pře- hřátí motoru. Vyčkejte 5 minut a poté znovu uveďte stroj do činnosti. Zablokované žací ústrojí. Zastavte stroj, vyjměte bezpečnostní klíč, nasaďte si pracovní rukavice. Zkontrolujte a odstraňte případné překážky ve spodní části stroje (odst. 7.3.2) zabraňující otáčení žacího ústrojí. Jestliže problém přetrvává, pro ověření, vý- měny a opravy kontaktujte servisní středisko (odst. 8.1). Porucha stroje Vyjměte bezpečnostní klíč a kontaktujte servis- ní středisko pro kontroly, výměny nebo opravy.CS – 12

3. Sečení trávy probíhá

obtížně. Žací ústrojí není v dobrém stavu. Obraťte se na Servisní středisko kvůli nabrou- šení nebo výměně žacího ústrojí.

4. Je slyšet nadměrný hluk

a/nebo cítit nadměrné vibrace během pracovní činnosti. Upevnění žacího ústrojí je povolené ne- bo je žací ústrojí poškozené. Chcete-li zastavit motor, vyjměte bezpečnostní klíč. Pro ověření, výměny a opravy kontaktujte Servisní středisko (odst. 8.1).

5. Výdrž akumulátoru je

nedostatečná. Náročné podmínky použití s vyšším proudovým odběrem. Proveďte optimalizaci použití (odst. 7.2.1). Nedostačující akumulátor s ohledem na provozní nároky. Použijte druhý akumulátor nebo akumulátor s vyšším výkonem (odst. 13.2).

6. Nabíječka akumulátoru

neprovádí nabíjení aku- mulátoru. Akumulátor není správně vložen do na- bíječky akumulátoru. Zkontrolujte, zda je vložení správné (odst.

Nevhodné podmínky prostředí. Proveďte nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumu- látoru). Znečištěné kontakty. Očistěte kontakty. Chybí napětí pro nabíječku akumulátoru. Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud. Vadná nabíječka akumulátoru. Proveďte výměnu s použitím originálního ná- hradního dílu. Když závada přetrvává, přečtěte si návod k akumulátoru / nabíječce akumulátoru.

Rozmělní nadrobno posekanou trávu a nechá ji na louce, případně ji sebere do koše (u strojů, které jsou jím vybave- ny) (obr. 31).

K dispozici jsou akumulátory různé kapacity, aby bylo možné se přizpůsobit různým provozním nárokům (obr.32). Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

13.3 NABÍJEČKA AKUMULÁTORŮ

Zařízení, které se používá pro nabití akumulátoru (obr.33).DA - 1

12.1 Stroje s elektronickým riadením ....................... 10

12.2 Stroje bez elektronickým riadením ....................11

• Nevykonávajte neoprávnené zásahy, nevypínajte, ne- odstraňujte bezpečnostné prvky/mikrospínače, ani ich nevyradzujte z činnosti.

• Dôsledne dodržujte miestne predpisy pre likvidáciu odpa- dového materiálu.

1. Úroveň akustického výkonu.

2. Označenie zhody „CE“ (ES).

I. Akumulátor (ak nie je dodaný spolu so strojom,

5.2.4 Tlačidlo „ECO“

6.2.1 Bezpečnostná kontrola pred každým pou-

• povrchové časti stroja udržujte v čistote a suché.

2. Uvoľnite páku ovláda-

7.2.3) tak, že ich zatlačíte na doraz, kým nebudete

5. Pri modeloch s uvedením do činnosti pomocou

2. Pri modeloch s uvedením do činnosti pomocou

7.2.1 Výdrž akumulátora

a vytiahnite bezpečnostný kľúč.

Po dokončení nabíjania:

1. Vyberte akumulátor z jeho uloženia v nabíjačke aku-

mulátora (nenechávajte ho v stave nabíjania po jeho nabití).

ste odstránili prach a úlomky.

• Použite hrubé pracovné rukavice.

4. Skontrolujte, či je stroj neporušený.

• Použite hrubé pracovné rukavice.

Nabitie akumulátora Po každom použití ods. 7.2.2 * Čistenie vzduchového ltra Raz mesačne ods. 7.5

1. Po stlačení zapínacieho

tlačidla sa LED neroz- svieti. Chýba bezpečnostný kľúč, alebo nie je správne vložený. Zasuňte kľúč (ods. 6.3). Bezpečnostný kľúč je nesprávne vo vypnutej polohe „OFF. Otočte bezpečnostným kľúčom do polohy „ON“ (ods. 6.3). Chýba akumulátor, alebo nie je správne vložený. Otvorte dvierka a uistite sa, že akumulátor je správne vložený (ods. 7.2.3). Vybitý akumulátor. Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2). Nesprávna kombinácia akumulátorov. Preverte správnu kombináciu akumulátorov, riaďte sa pokynmi v tabuľke „Technické para- metre“.

2. Po stlačení zapínacieho

4. Sa rozsvieti výstražná

led kontrolka (obr. 30.A) a stroj vydáva zvukový signál. Kosiace zariadenie zablokované. Vypnite stroj, vyberte bezpečnostný kľúč a použite pracovné rukavice. Skontrolujte a odstráňte všetky prekážky v spodnej časti stroja (ods. 7.3.2), ktoré zabra- ňujú otáčaniu kosiaceho zariadenia. Ak anomália pretrváva, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods. 8.1). Porucha stroja Vyberte bezpečnostný kľúč, kontaktujte servis- né stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods.

5. Bliká výstražná LED kon-

trolka (obr. 30.A). Zásah tepelnej ochrany kvôli prehriatiu stroja. Vyčkajte 5 minút a potom znovu uveďte stroj do činnosti.SK – 11

6. Kosenie trávy prebieha

8. Výdrž akumulátora je

1. Po zapnutí vypínača mo-

3. Kosenie trávy prebieha

5. Výdrž akumulátora je

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A) 1. Společnost 2. Prohlašuje na vlastní odpovědnost, že stroj: Sekačka se stojící obsluhou / sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor 3. Je ve shodě s nařízeními směrnic: e) Certifikační orgán f) ES zkouška Typu 4. Odkazy na Harmonizované normy g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu i) Šířka řezání n) Osoba autorizovaná pro vytvoření Technického spisu: o) Místo a Datum PL ( Tłumaczenie instrukcji oryginalnej)

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

Sekačka se stojící obsluhou / sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy
