MANUALE UTENTE Combi 743 Q AE Kit STIGA

Tosaerba a batteria con conducente a piedi

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Codice dispositivo di taglio 81004341/3 81004460/0 81004346/3 81004459/0 81004462/0

Livello di pressione acustica

Livello di vibrazioni

Nel testo del manuale, alcuni paragra contenenti informa- zioni di particolare importanza, ai ni della sicurezza o del funzionamento, sono evidenziati in modo diverso, secondo questo criterio: NOTA OPPURE IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’in- tento di non danneggiare la macchina, o causare danni. Il simbolo evidenzia un pericolo. Il mancato rispetto dell’avvertenza comporta possibilità di lesioni personali o a terzi e/o danni. I paragra evidenziati con un riquadro con bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Vericare se la caratteristica è presente nel proprio modello. Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sini- stro” si intendono riferite alla posizione di lavoro dell’operatore.

Le gure in queste istruzioni per l’uso sono numerate 1, 2, 3, e così via. I componenti indicati nelle gure sono contrassegnati con le lettere A, B, C, e così via. Un riferimento al componente C nella gura 2 viene indicato con la dicitura: “Vedere g. 2.C” o semplicemente “(Fig. 2.C)”. Le gure sono indicative. I pezzi eettivi possono variare rispetto a quelli ragurati.

Il manuale è diviso in capitoli e paragra. Il titolo del para- grafo “2.1 Addestramento” è un sottotitolo di “2. Norme di sicurezza”. I riferimenti a titoli o paragra sono segnalati con l’abbreviazione cap. o par. e il numero relativo. Esempio: “cap. 2” o “par. 2.1”

Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare ra- pidamente il motore. L’inosservanza delle avvertenze e delle istruzioni può causare incendi e/o gravi lesioni.

• Non permettere mai che la macchina venga utilizzata da bambini o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono ssare un’età minima per l’utilizzatore.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità si- che, sensoriali o mentali, o prive di esperienza o della ne- cessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ATTENZIONE!: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.

2.4 Manutenzione, rimessaggio ............................... 2

3.3 Etichetta di identicazione .................................. 4

5.1 Chiave di sicurezza (Dispositivo di disattivazione)

5.3 Regolazione dell’altezza di taglio ....................... 6

9.1 Rimessaggio della macchina .............................. 9

9.2 Rimessaggio della batteria ................................. 9

12.1 Per macchine con comando elettronico ........... 10

12.2 Per macchine senza comando elettronico ........11

ad essere eettuata dall’utilizzatore non deve essere eettuata da bambini senza sorveglianza.

• Non utilizzare mai la macchina se l’utilizzatore è in condi- zione di stanchezza o malessere, oppure ha assunto far- maci, droghe, alcool o sostanze nocive alle sue capacità di riessi e attenzione.

• Non trasportare bambini o altri passeggeri.

• Ricordare che l’operatore o utilizzatore è responsabile di incidenti e imprevisti che si possono vericare ad altre persone o alle loro proprietà. Rientra nella responsabilità dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili.

• Nel caso si voglia cedere o prestare ad altri la macchina, assicurarsi che l’utilizzatore prenda visione delle istruzio- ni d’uso contenute nel presente manuale.

2.2 OPERAZIONI PRELIMINARI

Dispositivi protezione individuale (DPI)

• Indossare indumenti adeguati, calzature da lavoro re- sistenti con suole antiscivolo, e pantaloni lunghi. Non azionare la macchina a piedi scalzi o con sandali aperti. Indossare cue di protezione dell’udito.

• L’impiego di protezioni acustiche può ridurre la capacità di sentire eventuali avvertenze (grida o allarmi). Prestare la massima attenzione a quanto accade attorno all’area di lavoro.

• Indossare guanti di lavoro in tutte le situazioni di rischio per le mani.

• Non indossare sciarpe, camici, collane, braccialetti, indu- menti con parti svolazzanti, o provvisti di lacci o cravatte e comunque accessori pendenti o larghi che potrebbero impigliarsi nella macchina o in oggetti e materiali presenti sul luogo di lavoro.

• Raccogliere adeguatamente i capelli lunghi. Area di lavoro / Macchina

• Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che potrebbe venire espulso dalla macchina o dan- neggiare il dispositivo di taglio/organi rotanti (sassi, rami, li di ferro, ossi, ecc.).

• Non usare la macchina in ambienti a rischio di esplosio- ne, in presenza di liquidi inammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendia- re la polvere o i vapori.

• Lavorare solamente alla luce del giorno o con buona luce articiale e in condizioni di buona visibilità.

• Allontanare persone, bambini e animali dall’area di lavo- ro. È necessario che i bambini vengano sorvegliati da un altro adulto.

• Evitare di lavorare nell’erba bagnata, sotto la pioggia e con rischio di temporali, specialmente con probabilità di lampi.

• Non esporre la macchina alla pioggia o ambienti bagnati. L’acqua che penetra in un utensile aumenta il rischio di scossa elettrica.

• Prestare particolare attenzione alle irregolarità del terre- no (dossi, cunette), ai pendii, ai pericoli nascosti e alla presenza di eventuali ostacoli che potrebbero limitare la visibilità.

• Prestare molta attenzione in prossimità di dirupi, fossi o argini. La macchina si può ribaltare se una ruota oltre- passa un bordo o se il bordo cede.

• Lavorare nel senso trasversale del pendio e mai nel sen- so salita/discesa, facendo molta attenzione ai cambi di direzione, accertandosi del proprio punto di appoggio e assicurandosi che le ruote non incontrino ostacoli (sassi, rami, radici, ecc) che potrebbero causare scivolamento laterale o perdita di controllo della macchina.

• Quando si utilizza la macchina vicino alla strada, fare attenzione al traco. Comportamenti

• Prestare attenzione quando si procede in retromarcia o all’indietro. Guardare dietro di sè prima e durante la retro- marcia per assicurarsi che non vi siano ostacoli.

• Non correre mai, ma camminare.

• Evitare di farsi tirare dal raserba.

• Tenere sempre mani e piedi lontani dal dispositivo di taglio sia durante l’avviamento sia durante l’utilizzo della macchina.

• Attenzione: l’elemento di taglio continua a ruotare per qualche secondo anche dopo il suo disinnesto o dopo lo spegnimento del motore.

• Stare sempre lontani dall'apertura di scarico. In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Strut- tura Sanitaria per le cure necessarie. Rimuovere accura- tamente eventuali detriti che potrebbero arrecare danni o lesioni a persone o a animali qualora rimanessero inosservati. Limitazioni all’uso

• Non utilizzare mai la macchina con protezioni danneg- giate, mancanti o non correttamente posizionate (sacco di raccolta, protezione di scarico laterale, protezione di scarico posteriore).

• Non utilizzare la macchina se gli accessori/utensili non sono installati nei punti previsti.

• Non disinserire, disattivare, rimuovere o manomettere i sistemi di sicurezza/microinterruttori presenti.

• Non sottoporre la macchina a sforzi eccessivi e non usare una macchina piccola per eseguire lavori pesanti; l’uso di una macchina adeguata riduce i rischi e migliora la qualità del lavoro.

2.4 MANUTENZIONE, RIMESSAGGIO

Eettuare una regolare manutenzione ed un corretto rimes- saggio preserva la sicurezza della macchina ed il livello delle sue prestazioni. Manutenzione

• Non usare mai la macchina con parti usurate o danneg- giate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati.

• Durante le operazioni di regolazione della macchina, prestare attenzione ad evitare che le dita rimangano intrappolate fra il dispositivo di taglio in movimento e le parti sse della macchina. Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. L’impiego di un elemento di taglio sbilanciato, l’eccessiva velocità di movimento, l’assenza di manutenzio- ne inuiscono in modo signicativo nelle emissioni sonore e nelle vibrazioni. Di conseguenza è necessario adottareIT - 3 delle misure preventive atte ad eliminare possibili danni do- vuti ad un rumore elevato e alle sollecitazioni da vibrazioni; provvedere alla manutenzione della macchina, indossare cue antirumore, eettuare delle pause durante il lavoro. Rimessaggio

• Per ridurre il rischio di incendio, non lasciare contenitori con i materiali di risulta all’interno di un locale.

2.5 BATTERIA / CARICA BATTERIA

IMPORTANTE Le seguenti norme di sicurezza integrano le prescrizioni di sicurezza presenti nello specico libretto della batteria e del carica batteria allegato alla macchina.

• Per caricare la batteria utilizzare solo carica batteria rac- comandati dal produttore. Un carica batteria inadeguato può provocare una scossa elettrica, un surriscaldamento o una fuoriuscita di liquido corrosivo della batteria.

• Utilizzare soltanto le batterie speciche previste per il vo- stro utensile. L’uso di altre batterie può provocare lesioni e rischio di incendio.

• Accertarsi che l’apparecchio sia spento prima di inserire la batteria. Montare una batteria in un apparecchio elet- trico acceso può provocare incendi.

• Tenere la batteria non utilizzata lontana da fermagli per ucio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un corto circuito dei contatti. Un cortocircuito fra i contatti della batteria può comportare combustioni o incendi.

• Non usare il carica batteria in luoghi con presenza di vapo- ri, sostanze inammabili o su superci facilmente inam- mabili, come carta, stoa, ecc. Durante la ricarica, il carica batteria si riscalda e potrebbe provocare un incendio.

• Durante il trasporto degli accumulatori, fare attenzione a che i contatti non vengano collegati fra loro e non usare contenitori metallici per il trasporto.

2.6 TUTELA AMBIENTALE

La tutela dell’ambiente deve essere un aspetto rilevante e prioritario nell’uso della macchina, a benecio della convi- venza civile e dell’ambiente in cui viviamo.

• Evitare di essere un elemento di disturbo nei confronti del vicinato. Utilizzare la macchina solamente in orari ragio- nevoli (non al mattino presto o alla sera tardi quando le persone potrebbero essere disturbate).

• Seguire scrupolosamente le norme locali per lo smalti- mento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi riuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederan- no al riciclaggio dei materiali.

• Seguire scrupolosamente le norme locali per lo smalti- mento dei materiali di risulta.

• Al momento della messa fuori servizio, non abbandonare la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti. Non gettare le apparecchiature elettriche tra i riuti domestici. Secondo la Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esau- ste devono essere raccolte separatamente, al ne di essere reimpiegate in modo eco-compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smalti- mento di questo prodotto, contattare l’Ente competente per lo smaltimento dei riuti domestici o il vostro Rivenditore. Alla ne della loro vita utile, smaltire le bat- terie con la dovuta attenzione per il nostro ambiente. La batteria contiene materiale che è pericoloso per voi e per l’ambiente. Essa deve essere rimossa e smaltita separatamente in una struttura che accetta le batterie agli ioni di litio. La raccolta dierenziata di prodotti e imbal- laggi usati, consente il riciclaggio dei mate- riali e la riutilizzazione. Il riutilizzo dei materiali riciclati aiuta a prevenire l’inquinamento ambien- tale e riduce la domanda di materie prime.

Questa macchina è un tosaerba con conducente a piedi. La macchina si compone essenzialmente di un motore, che aziona un dispositivo di taglio racchiuso in un carter, dotato di ruote e di un manico. L’operatore è in grado di condurre la macchina e di azionare i comandi principali mantenendosi sempre dietro al manico, e quindi a distanza di sicurezza dal dispositivo di taglio rotante. L’allontanamento dell’operatore dalla macchina provoca l’arre- sto del motore e del dispositivo rotante entro alcuni secondi.

Questa macchina è progettata e costruita per il taglio (e la raccolta) dell’erba in giardini e aree erbose, di estensione rapportata alla capacità di taglio, eseguita con la presenza di un operatore a piedi. In generale questa macchina può:

1. Tagliare l’erba e raccoglierla nel sacco di raccolta.

2. Tagliare l’erba e scaricarla a terra dalla parte posteriore.

(eetto “mulching” - se previsto). L’utilizzo di particolari accessori, previsti dal Costruttore come equipaggiamento originale o acquistabili separata- mente, permette di eettuare questo lavoro secondo varie modalità operative illustrate in questo manuale o nelle istru- zioni che accompagnano i singoli accessori.

Qualsiasi altro impiego, diorme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo): – Trasportare sulla macchina altre persone, bambini o animali poiché potrebbero cadere e procurarsi lesioni gravi o pregiudicare una guida sicura. – Farsi trasportare dalla macchina. – Usare la macchina per trainare o spingere carichi. – Azionare il dispositivo di taglio nei tratti non erbosi. – Utilizzare la macchina per la raccolta di foglie o detriti. – Usare la macchina per regolarizzare siepi, o per il taglio di vegetazione di tipo non erboso. – Utilizzare la macchina in più di una persona. IMPORTANTE L’uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni respon- sabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all’utilizzo da parte di consu- matori, cioè operatori non professionisti. È destinata ad un “uso hobbistico”.IT - 4 IMPORTANTE La macchina dev’essere utilizzata da un solo operatore.

3.2 SEGNALETICA DI SICUREZZA

Sulla macchina compaiono vari simboli (Fig.2). La loro fun- zione è quella di ricordare all’operatore i comportamenti da seguire per utilizzarla con l’attenzione e la cautela necessa- ri. Signicato dei simboli: Attenzione. Leggere le istruzioni prima di usare la macchina. Pericolo! Rischio di espulsione di oggetti. Tenere le persone al di fuori dell’area di lavoro, durante l’uso. Solo per rasaerba con motore termico. Solo per rasaerba elettrici con alimenta- zione a rete. Solo per rasaerba elettrici con alimenta- zione a rete. Pericolo! Rischio di tagli. Dispositivo di taglio in movimento. Non introdurre mani o piedi all’interno dell’alloggiamento del dispositivo di taglio. Attenzione al dispositivo di taglio tagliente. Non introdurre mani o piedi all’in- terno dell’alloggiamento del dispositivo di taglio. Il dispositivo di taglio continua a gira- re anche dopo lo spegnimento del motore. Togliere la chiave di sicurezza (dispositivo di disattivazione) prima della manutenzione. IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove eti- chette al proprio centro di assistenza autorizzato.

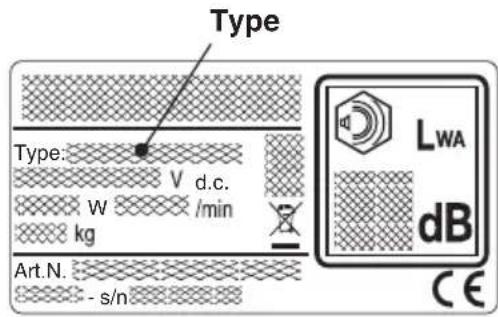

3.3 ETICHETTA DI IDENTIFICAZIONE

L’etichetta di identicazione riporta i seguenti dati (Fig.1).

1. Livello potenza sonora.

2. Marchio di conformità CE.

3. Anno di fabbricazione.

4. Tipo di macchina.

5. Numero di matricola.

6. Nome e indirizzo del Costruttore.

8. Velocità mass. di funzionamento motore.

10. Tensione e frequenza di alimentazione.

11. Grado di protezione elettrica.

12. Potenza nominale.

Trascrivere i dati di identicazione della macchina negli appo- siti spazi dell’etichetta riportata nel retro della copertina. IMPORTANTE Utilizzare i dati di identicazione riportati sull’etichetta di identicazione prodotto ogni volta che si contatta l’ocina autorizzata. IMPORTANTE L’esempio della dichiarazione di confor- mità si trova nelle ultime pagine del manuale.

3.4 COMPONENTI PRINCIPALI

La macchina è costituita dai seguenti componenti principa- li, a cui corrispondono le seguenti funzionalità (Fig.1.0): A. Chassis: è il carter che racchiude il dispositivo di taglio rotante. B. Motore: fornisce il movimento sia del dispositivo di taglio che della trazione alle ruote (se prevista). C. Dispositivo di taglio: è l’elemento preposto al taglio dell’erba. D. Protezione di scarico posteriore: è una pro- tezione di sicurezza ed impedisce ad eventuali oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina. E. Protezione di scarico laterale (se previsto): è una protezione di sicurezza ed impedisce ad eventuali oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina. F. Deettore di scarico laterale (se previsto): oltre alla funzione di scaricare lateralmente l’erba sul terreno, costituisce un elemento di sicurezza, impedendo ad eventuali oggetti raccolti dal di- spositivo di taglio di essere scagliati lontano dalla macchina. G. Sacco di raccolta: oltre alla funzione di racco- gliere l’erba tagliata, costituisce un elemento di sicurezza, impedendo ad eventuali oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina. H. Manico: è la postazione di lavoro dell’operatore. La sua lunghezza fa si che l’operatore durante il lavoro mantenga sempre la distanza di sicurezza dal dispositivo di taglio rotante.

I. Batteria (se non fornita con la macchina, vedi

cap. 13 “accessori a richiesta”): fornisce l’energia per l’avviamento del motore; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale. J. Leva presenza operatore: è la leva che abilita l’innesto del dispositivo di taglio e della trazione. Il motore si arresta automaticamente al rilascio della leva. K. Leva innesto trazione (se previsto): è la leva che innesta la trazione alle ruote e permette l’avan- zamento della macchina. L. Sportello di accesso al vano batteria M. Chiave di sicurezza (Dispositivo di disattivazione): La chiave attiva / disattiva il circu- ito elettrico della macchina. N. Carica batteria (se non fornito con la macchina, vedi cap. 13 “accessori a richiesta”): dispositivo che si utilizza per ricaricare la batteria. Rispettare scrupolosamente le indicazioni e le nor- mative di sicurezza descritte al cap. 2.

Alcuni componenti della macchina non sono forniti assem- blati, ma devono essere montati dopo la rimozione dall’im- ballo, seguendo le istruzioni seguenti. Il disimballaggio e il completamento del montaggio devono essere eettuati su una supercie piana e solida, con spazio suciente alla movimentazione della macchina eIT - 5 degli imballi. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”.

Prima di eettuare il montaggio, vericare che la chiave di sicurezza non sia inserita nella sua sede.

IMPORTANTE Rimuovere la chiave di sicurezza ogni qualvolta si lasci la macchina inutilizzata o incustodita.

5.2.1 Leva presenza operatore

La leva presenza operatore (Fig.9.A) abilita l’innesto del dispositivo di taglio.

disabilitano al rilascio della leva. NOTA L’innesto del dispositivo di taglio è possibile solo premendo il pulsante giallo sulla destra del manico e por- tando la leva presenza operatore verso il manico.

5.2.2 Pulsante di accensione

Accensione della macchina. pulsante (Fig.10.A) il LED (Fig.10.B) si accen-

NOTA L’accensione della macchina è pos- sibile solo se la leva presenza operatore e la leva trazione sono rilasciate. NOTA Se la macchina non viene utilizzata, dopo 15 secondi il LED si spegne ed occorre ripetere l’operazione sopra citata.

Innesto del dispositivo di taglio. NOTA L’innesto del dispositivo di taglio è possibile solo con la leva presenza operatore premuta contro il manico (vedi par. 6.3).

Disinnesto del dispositivo di taglio. Con dispositivo di taglio innestato rilasciare la leva

5.2.3 Leva innesto trazione

IMPORTANTE L’avviamento del motore deve avveni- re sempre con la trazione disinnestata.

Trazione innestata. rasaerba avviene con la leva spinta contro

avanzare al rilascio della leva. IMPORTANTE Evitare di tirare all’indietro la macchina con la trazione innestata.

Si possono selezionare 6 diversi livelli di velocità.

NOTA L’ultimo livello di velocità selezionato rimane impostato anche dopo lo spegnimento della macchina.IT - 6

5.2.4 Pulsante “ECO”

La funzione “ECO” permette di risparmiare energia durante il taglio dell’erba ottimizzando l’autonomia della batteria. Per attivare o disattivare la funzione “Eco” pre- mere il pulsante (Fig.10.D). Questa funzione si disattiva sempre ogni qualvolta si rilascia la leva presenza operatore. NOTA Si sconsiglia l’uso della funzione “ECO” in condizioni di taglio gravose (taglio con erba densa, alta, umida).

5.3 REGOLAZIONE DELL’ALTEZZA DI TAGLIO

Tramite l’abbassamento o sollevamento dello chassis, l’er- ba può essere tagliata a diverse altezze di taglio. Eseguire l’operazione a dispositivo di taglio fermo. La regolazione dell’altezza di taglio si eettua per mezzo dell’apposita leva (Fig.11.A) che solleva o abbassa lo chas- sis no alla posizione desiderata.

6. USO DELLA MACCHINA

IMPORTANTE Per le istruzioni riguardanti le batterie ed il caricatore, consultare il relativo libretto.

6.1 OPERAZIONI PRELIMINARI

Accertarsi che la chiave di sicurezza non sia inserita nella sua sede. Mettere la macchina in posizione orizzontale e ben appoggiata sul terreno.

6.1.1 Controllo della batteria

Prima di utilizzare la macchina per la prima volta dopo l’acquisto, procedere alla completa ricarica della batteria, seguendo le indicazioni contenute nel libretto della batteria. Prima di ogni utilizzo vericare lo stato di carica della bat- teria seguendo le indicazioni contenute nel libretto della batteria.

6.1.2 Predisposizione della macchina al lavoro

NOTA Questa macchina permette di eettuare la rasatu- ra del prato in diverse modalità. a. Predisposizione per il taglio e la raccolta dell’erba nel sacco di raccolta:

1. Nei modelli con scarico laterale: accertarsi che la

protezione (Fig.12.A) sia abbassata e bloccata dal- la leva di sicurezza (Fig.12.B).

2. Inserire il sacco di raccolta (Fig.12.C).

b. Predisposizione per il taglio e lo scarico poste- riore a terra dell’erba:

1. Sollevare la protezione di scarico posteriore

(Fig.13.A) e montare il piolino (Fig.13.B).

2. Nei modelli con possibilità di scarico laterale: accertar-

si che la protezione (Fig.13.C) sia abbassata e bloccata dalla leva di sicurezza (Fig.13.D). Per rimuovere il piolino: vedi Fig.13.A/B. c. Predisposizione per il taglio e la sminuzzatura dell’erba (funzione “mulching”): Sollevare la protezione di scarico posteriore (Fig.14.A) e introdurre il tappo deettore (Fig.14.B) nell’apertura di sca- rico tenendolo leggermente inclinato verso destra; quindi ssarlo inserendo i due perni (Fig.14.B.1) nei fori previsti no a provocare lo scatto. Nei modelli con possibilità di scarico laterale: accertarsi che la protezione di scarico laterale (Fig.14.C) sia abbas- sata e bloccata dalla leva di sicurezza (Fig.14.D). d. Predisposizione per il taglio e lo scarico laterale a terra dell’erba:

1. Sollevare la protezione di scarico posteriore (Fig.15.A)

e introdurre il tappo deettore (Fig.15.B) nell’apertura di scarico tenendolo leggermente inclinato verso de- stra; quindi ssarlo inserendo i due perni (Fig.15.B.1) nei fori previsti no a provocare lo scatto.

2. Spingere leggermente la leva di sicurezza (Fig.15.C) e

sollevare la protezione di scarico laterale (Fig.15.D).

3. Inserire il deettore di scarico laterale (Fig.15.E).

4. Richiudere la protezione di scarico laterale (Fig.15.D)

in modo che il deettore di scarico laterale (Fig.15.E) risulti bloccato. Per rimuovere il deettore di scarico laterale:

5. Spingere leggermente la leva di sicurezza (Fig.15.C) e

sollevare la protezione di scarico laterale (Fig.15.D).

6. Sganciare il deettore di scarico laterale (Fig.15.E).

6.2 CONTROLLI DI SICUREZZA

Eettuare sempre i controlli di sicurezza prima dell’uso.

6.2.1 Controllo di sicurezza prima di ogni utilizzo

• Vericare l’integrità e il corretto montaggio di tutti i com- ponenti della macchina;

• assicurarsi del corretto serraggio di tutti i dispositivi di ssaggio;

• mantenere pulita e asciutta ogni supercie della mac- china.

6.2.2 Test di funzionamento della macchina

1. Avviare la macchina e

innestare il dispositivo di taglio (par.6.3).

2. Rilasciare la leva

presenza operatore (Fig.21.A).

1. Il dispositivo di taglio

2. La leva deve tornare

automaticamente e rapidamente nella posizione neutra, il motore deve spegnersi e il dispositivo di taglio deve arrestarsi entro alcuni secondi.

1. Avviare la macchina

(par. 6.3) e azionare la leva trazione (par.

2. Rilasciare la leva

1. Le ruote fanno avan-

la macchina smette di avanzare.IT - 7 Guida di prova Nessuna vibrazione ano- mala. Nessun suono anomalo. Se uno qualsiasi dei risultati si discosta da quanto indicato nelle tabelle, non utilizzare la macchina! Rivol- gersi ad un centro di assistenza per i controlli del caso e per la riparazione.

NOTA Eettuare l’avviamento su una supercie piana e priva di ostacoli o erba alta.

1. Aprire lo sportello di accesso al vano batteria

2. Inserire correttamente le batterie nel loro alloggia-

mento (par. 7.2.3) spingendole a fondo no ad av- vertire il “clic” che la blocca in posizione e assicura il contatto elettrico.

3. Inserire a fondo la chiave di sicurezza (g 17.A).

Dove previsto ruotare la chiave in posizione “ON”.

4. Richiudere completamente lo sportello.

5. Nei modelli con avviamento con pulsante di accen-

sione premere il pulsante di accensione (g. 18.A). Il LED resta acceso per 15 secondi.

6. Innestare il dispositivo di taglio premendo prima il

pulsante di sicurezza (Fig.19.A) e poi premendo la leva presenza operatore (Fig.19.B).

7. Per innestare la trazione premere la leva posteriore

il manico (Fig.19.C).

IMPORTANTE Durante il lavoro mantenere sempre la distanza di sicurezza dal dispositivo di taglio, data dalla lunghezza del manico. L’autonomia delle batterie (e quindi la supercie di prato lavorabile prima della ricarica) è condizionata da vari fattori descritti al (par. 7.2.1). Durante l’uso, viene visualizzato lo stato di carica delle batterie (percentuale di carica rimasta) (Fig.10.E). IMPORTANTE Nel caso il motore si arresti per surriscal- damento durante il lavoro, è necessario attendere circa 5 minuti prima di poterlo riavviare.

6.4.1 Taglio dell’erba

1. Iniziare l’avanzamento ed il taglio nella zona er-

2. Adeguare la velocità di avanzamento e l’altezza di

taglio (par. 5.3) alle condizioni del prato (altezza, densità e umidità dell’erba) e alla quantità di erba asportata. Nei modelli con trazione (par. 5.2.3): Si consiglia di non tagliare su terreni con pendenza superiore a 15°.

3. L’aspetto del prato sarà migliore se i tagli saranno

eettuati sempre alla stessa altezza e alternativa- mente nelle due direzioni (Fig.20). Nel caso di scarico laterale: è consigliabile eettuare un percorso che eviti di scaricare l’erba tagliata dalla parte del prato ancora da tagliare. Nel caso di “mulching” o scarico posteriore dell’er- ba:

• Evitare sempre di asportare una ingente quantità d’erba. Non asportare mai più di un terzo dell’altezza totale dell’erba in una sola passata (Fig.20).

• Mantenere lo chassis sempre ben pulito (par. 7.3.1).

6.4.2 Svuotamento del sacco di raccolta

Nel caso di sacco di raccolta con dispositivo se- gnalatore del contenuto: Alzato = vuoto. Abbassato = pieno*. *il sacco di raccolta si è riempito e occorre svuotarlo. Per rimuovere e svuotare il sacco di raccolta:

1. attendere l’arresto del dispositivo di taglio;

2. rimuovere il sacco di raccolta (Fig.25.A).

Per arrestare la macchina:

Rilasciare la leva presenza operatore (Fig.21.A).

2. Nei modelli con avviamento con pulsante di accen-

sione premere il pulsante di accensione (g. 18.A).

3. Attendere l’arresto del dispositivo di taglio.

Dopo aver arrestato la macchina, occorrono diver- si secondi prima che il dispositivo di taglio si arresti. IMPORTANTE Arrestare sempre la macchina.

• Durante gli spostamenti fra zone di lavoro.

• Nell’attraversamento di superci non erbose.

• Ogni volta che si rendesse necessario superare un ostacolo.

• Prima di regolare l’altezza di taglio.

• Ogni volta che si toglie o si rimonta il sacco di raccolta.

• Ogni volta che si toglie o si rimonta il deettore di scarico laterale (se previsto).

2. Se necessario, sostituire i componenti danneggiati e serra-

re eventuali viti e bulloni allentati. IMPORTANTE Rimuovere la chiave di sicurezza ogni qualvolta si lasci la macchina inutilizzata o incustodita.

Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.IT - 8 Prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchina:

• Arrestare la macchina.

• Togliere la chiave di sicurezza, (non lasciare mai la chiave inserita o alla portata di bambini o persone non idonee).

• Accertarsi che tutte le parti in movimento si siano completamente arrestate.

• Lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente.

• Leggere le relative istruzioni.

• Indossare indumenti adeguati, guanti da lavoro e oc- chiali di protezione.

• Le frequenze ed i tipi di intervento sono riassunti nella “Ta- bella manutenzioni”. La tabella ha lo scopo di aiutarvi a mantenere in ecienza e sicurezza la vostra macchina. In essa sono richiamati i principali interventi e la periodicità prevista per ciascuno di essi. Eseguire la relativa azione a seconda della prima scadenza che si verica.

• L’utilizzo di ricambi e accessori non originali e/o non correttamente montati potrebbe avere eetti negativi sul funzionamento e sulla sicurezza della macchina. Il co- struttore declina qualsiasi responsabilità in caso di danni, incidenti o lesioni causati da detti prodotti.

• I ricambi originali vengono forniti dalle ocine di assisten- za e dai rivenditori autorizzati. IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializ- zato.

7.2.1 Autonomia della batteria

L’autonomia della batteria (e quindi la supercie di prato lavorabile prima della ricarica) è principalmente condizio- nata da: a. Fattori ambientali, che producono un maggiore fabbisogno di energia: – Taglio con erba densa, alta, umida. b. Ampiezza di taglio della macchina; maggiore è l’ampiezza, maggiore è il fabbisongo di energia. c. Comportamenti dell’operatore, che dovrebbe evitare: – Accensioni e spegnimenti frequenti durante il lavoro. – Un’altezza di taglio troppo bassa in relazione alle condizioni dell’erba. – Una velocità di avanzamento troppo elevata per la quantità di erba da asportare. NOTA Durante il lavoro la batteria è protetta contro lo scaricamento totale tramite un dispositivo di protezione che spegne la macchina e ne blocca il funzionamento. Per ottimizzare l’autonomia della batteria è sempre oppor- tuno: – Tagliare l’erba quando il prato è asciutto. – Tagliare l’erba frequentemente in modo da non farle raggiungere un’altezza elevata. – Impostare un’altezza di taglio maggiore quando l’erba è molto alta ed eseguire una seconda passata ad altezza inferiore. – Non usare la macchina in funzione “mulching” con erba molto alta. – Utilizzare la funzione “Eco” (par. 5.2.4). Nel caso si volesse utilizzare la macchina in sessioni di lavoro più lunghe rispetto a quanto consentito dalla batteria standard, è possibile: – Acquistare una seconda batteria standard per sostituire immediatamente la batteria scarica, senza pregiudicare la continuità di utilizzo. – Acquistare una batteria con autonomia maggiorata rispetto alla batteria standard (par. 13.2).

7.2.2 Rimozione e ricarica della batteria

1. Aprire lo sportello di accesso al vano batteria ed estrar-

re la chiave di sicurezza.

2. Premere il pulsante posto sulla batteria (Fig.22.A) e

rimuoverla (Fig.22.B).

3. Inserire la batteria (Fig.23.B) nel suo alloggiamento del

carica batteria (Fig.23.C).

4. Collegare il carica batteria a una presa di corrente,

con tensione corrispondente a quella indicata sulla targhetta.

5. Procedere alla completa ricarica, seguendo le indica-

zioni contenute nel libretto della batteria /carica batteria. NOTA La batteria è dotata di una protezione che impedi- sce la ricarica se la temperatura ambiente non è compresa fra 0 e +45 °C. NOTA La batteria può essere ricaricata in ogni momento, anche parzialmente, senza il rischio di danneggiarla.

7.2.3 Rimontaggio della batteria sulla macchina

Completata la ricarica:

1. Rimuovere la batteria dal suo alloggiamento nel carica

batteria (evitando di mantenerla a lungo sotto carica a ricarica conclusa).

2. Scollegare il carica batteria dalla rete elettrica.

3. Aprire lo sportello di accesso al vano batteria (Fig.24.A),

inserire la batteria (Fig.24.B) nel suo alloggiamento spingendola a fondo no ad avvertire il “clic” che la blocca in posizione e assicura il contatto elettrico. Richiudere completamente lo sportello.

Dopo ogni utilizzo, eettuare la pulizia attenendosi alle se- guenti istruzioni.

7.3.1 Pulizia della macchina

• Assicurarsi sempre che le prese d’aria siano libere da detriti.

• Non usare getti d’acqua ed evitare di bagnare il motore e componenti elettrici (Fig.26).

• Non impiegare liquidi aggressivi per la pulizia dello chassis.

• Per ridurre il rischio di incendio, mantenere il motore liberi da residui d’erba, foglie o grasso eccessivo.

• Mantenere sempre le leve, il display e i pulsanti liberi da detriti.

7.3.2 Pulizia dell’assieme dispositivo di taglio

Rimuovere i detriti d’erba e il fango accumulati all’interno dello chassis. Nel caso di scarico laterale: occorre rimuovere il de- ettore di scarico (se montato - par. 6.1.2d.).IT - 9

Mantenere serrati dadi e viti, per essere certi che la macchi- na sia sempre in condizioni sicure di funzionamento.

7.5 PULIZIA DEL FILTRO DELL’ARIA

L’elemento ltrante deve sempre essere mantenuto ben pulito. Procedere come segue:

4. Soare sul ltro o lavarlo in acqua (Fig.29.A) per ri-

muovere polvere e detriti.

5. Sistemare l’elemento ltrante (Fig.29.A) nel suo

alloggiamento e rimontare la griglia e serrare la vite (Fig.28.A) e (Fig.28.B).

• Indossare robusti guanti da lavoro.

• Aerrare la macchina in punti che orano una presa sicu- ra, tenendo conto del peso e della sua ripartizione.

• Impiegare un numero di persone adeguato al peso della macchina.

8. MANUTENZIONE STRAORDINARIA

Prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchina:

• Arrestare la macchina.

• Togliere la chiave di sicurezza, (non lasciare mai la chiave inserita o alla portata di bambini o persone non idonee).

• Accertarsi che tutte le parti in movimento si siano comple- tamente arrestate.

• Lasciare rareddare il motore prima di collocare la mac- china in un qualsiasi ambiente.

• Leggere le relative istruzioni.

• Indossare indumenti adeguati, guanti da lavoro e occhiali di protezione.

8.1 DISPOSITIVO DI TAGLIO

Un dispositivo di taglio mal alato strappa l’erba e provoca un ingiallimento del prato. Non toccare il dispositivo di taglio ntanto che non sia stata tolta la chiave e che il dispositivo di taglio non sia completamente fermo. Tutte le operazioni riguardanti i dispositivi di taglio (smontaggio, alatura, equilibratura, riparazione, ri- montaggio e/o sostituzione) sono lavori impegnativi che richiedono una specica competenza oltre all’imwpiego di apposite attrezzature; per ragioni di sicurezza, occor- re pertanto che siano sempre eseguite presso un Centro Specializzato. Far sostituire sempre il dispositivo di taglio dan- neggiato, storto o usurato, assieme alle proprie viti, per mantenere l’equilibratura. IMPORTANTE Utilizzare sempre dispositivi di taglio originali, riportanti il codice indicato nella tabella “Dati Tecnici”. Data l’evoluzione del prodotto, i dispositivi di taglio citati nella tabella “Dati Tecnici” potrebbero essere sostituiti nel tempo da altri, con caratteristiche analoghe di intercambia- bilità e sicurezza di funzionamento.

Quando la macchina deve essere rimessata:

1. Lasciare rareddare il motore.

2. Rimuovere la chiave di sicurezza.

3. Eettuare la pulizia (par. 7.3).

4. Vericare l’integrità della macchina.

5. Rimessare la macchina:

• In un ambiente asciutto.

• Al riparo dalle intemperie.

• In un luogo inaccessibile ai bambini.

• Assicurandosi di aver rimosso chiavi o utensili usati per la manutenzione.

9.2 RIMESSAGGIO DELLA BATTERIA

La batteria deve essere conservata all’ombra, al fresco e in ambienti privi di umidità. NOTA In caso di prolungata inattività, ricaricare la batteria ogni due mesi.

10. MOVIMENTAZIONE E TRASPORTO

Ogni volta che è necessario movimentare, sollevare, traspor- tare o inclinare la macchina occorre:

• Arrestare la macchina (par. 6.5) no al completo arresto delle parti in movimento.

• Indossare robusti guanti da lavoro.

• Aerrare la macchina in punti che orano una presa sicura, tenendo conto del peso e della sua ripartizione.

• Impiegare un numero di persone adeguato al peso della macchina.

• Assicurarsi che la movimentazione della macchina non causi danni o lesioni. Quando si trasporta la macchina con un automezzo o rimor- chio, occorre:

• Utilizzare rampe di accesso di resistenza, larghezza e lun- ghezza adeguate.

• Caricare la macchina con il motore spento, a spinta, impie- gando un numero adeguato di persone.

• Abbassare l’assieme dispositivo di taglio.

• Posizionarla in modo da non costituire pericolo per nessuno.

• Bloccarla saldamente al mezzo di trasporto mediante funi o catene per evitarne il ribaltamento.IT - 10

11. TABELLA MANUTENZIONI

Intervento Periodicità Note MACCHINA Controllo di tutti i ssaggi; controlli di sicurezza / verica dei comandi; verica delle protezioni di scarico posteriore / scarico laterale; verica del sacco di raccolta, deettore di scarico late- rale; verica del dispositivo di taglio. Prima dell’ uso par. 6.2 Pulizia generale e controllo; verica di eventuali danni presenti sulla macchina. Se necessario, contattare il centro di assistenza autorizzato. Al termine di ogni uso par. 7.3 Sostituzione dispositivo di taglio - par. 81 *** Verica dello stato di carica della batteria Prima di ogni uso

Ricarica della batteria Al termine di ogni uso par. 7.2.2 * Pulizia del ltro dell’aria Una volta al mese par. 7.5

• Consultare il manuale della batteria/carica batteria. ** Operazione che deve essere eseguita dal vostro Rivenditore o da un Centro specializzato *** Operazione da eseguire ai primi cenni di malfunzionamento

Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.

INCONVENIENTE CAUSA PROBABILE RIMEDIO

1. Premendo il pulsante di

accensione, il LED non si accende. Chiave di sicurezza mancante o non inserita correttamente. Inserire la chiave (par. 6.3). Chiave di sicurezza in posizione “OFF”. Portare la chiave di sicurezza in posizione “ON” (par. 6.3). Batteria mancante o non inserita cor- rettamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la bat- teria (par. 7.2.2). Combinazione di batterie non corretta. Vericare la corretta combinazione delle batte- rie, seguendo le istruzioni fornite nella tabella “Dati Tecnici”.

2. Premendo il pulsante di

accensione, il LED non si accende e la macchi- na emette un segnale sonoro. Anomalia interna al motore. Togliere la chiave di sicurezza e contattare un Centro Assistenza per veriche, sostituzioni o riparazioni.

3. Il motore si arresta du-

rante il lavoro. Batteria non inserita correttamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la bat- teria (par.7.2.2).

4. Si accende il led di peri-

colo (Fig.30.A) e la mac- china emette un segnale sonoro. Dispositivo di taglio bloccato. Arrestare la macchina, togliere la chiave di sicurezza, indossare guanti da lavoro. Vericare e rimuovere eventuali ostruzioni presenti nella parte inferiore della macchina (par. 7.3.2) che impediscono la rotazione del dispositivo di taglio. Se l’inconveniente perdura Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1). Avaria della macchina Togliere la chiave di sicurezza e contattare un Centro Assistenza per veriche, sostituzioni o riparazioni.IT - 11

5. Lampeggia il led di peri-

colo (Fig.30.A). Intervento della protezione termica per surriscaldamento della macchina. Attendere almeno 5 minuti e poi riavviare la macchina.

6. L’erba si taglia con dif-

coltà. Il dispositivo di taglio non è in buono stato. Contattare un centro assistenza per l’alatura o sostituzione del dispositivo di taglio.

7. Si avvertono rumori e/o

vibrazioni eccessive du- rante il lavoro. Fissaggio del dispositivo di taglio allen- tato o dispositivo di taglio danneggiato. Arrestare immediatamente il motore e togliere la chiave di sicurezza. Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1).

8. L’autonomia della batte-

ria è scarsa. Condizioni di utilizzo gravose con mag- giore assorbimento di corrente. Ottimizzare l’utilizzo (par. 7.2.1). Batteria insuciente per le esigenze operative. Utilizzare una seconda batteria o una batteria maggiorata (par. 13.2).

9. Il carica batteria non

eettua la ricarica della batteria. Batteria non inserita correttamente nel carica batteria. Controllare che l’inserimento sia corretto (par.

Condizioni ambientali non idonee. Eseguire la ricarica in ambiente con tempe- ratura adeguata (vedi libretto istruzioni della batteria/carica batteria). Contatti sporchi. Pulire i contatti. Mancanza di tensione al carica batteria. Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente. Carica batteria difettoso. Sostituire con un ricambio originale. Se l’inconveniente perdura consultare il ma- nuale della batteria / carica batteria.

12.2 PER MACCHINE SENZA COMANDO ELETTRONICO

Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.

INCONVENIENTE CAUSA PROBABILE RIMEDIO

1. Azionando l’interruttore, il

motore non si avvia Chiave di sicurezza mancante o non inserita correttamente. Inserire la chiave (par. 6.3). Chiave di sicurezza in posizione “OFF”. Portare la chiave di sicurezza in posizione “ON” (par. 6.3). Batteria mancante o non inserita cor- rettamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la bat- teria (par. 7.2.2). Combinazione di batterie non corretta. Vericare la corretta combinazione delle batte- rie, seguendo le istruzioni fornite nella tabella “Dati Tecnici”.IT - 12

2. Il motore si arresta e la

macchina emette un se- gnale sonoro. Batteria non inserita correttamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la bat- teria (par.7.2.2). Intervento della protezione termica per surriscaldamento del motore. Attendere almeno 5 minuti e poi riavviare la macchina. Dispositivo di taglio bloccato. Arrestare la macchina, togliere la chiave di sicurezza, indossare guanti da lavoro. Vericare e rimuovere eventuali ostruzioni presenti nella parte inferiore della macchina (par. 7.3.2) che impediscono la rotazione del dispositivo di taglio. Se l’inconveniente perdura Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1). Avaria della macchina Togliere la chiave di sicurezza e contattare un Centro Assistenza per veriche, sostituzioni o riparazioni.

3. L’erba si taglia con dif-

coltà. Il dispositivo di taglio non è in buono stato. Contattare un centro assistenza per l’alatura o sostituzione del dispositivo di taglio.

4. Si avvertono rumori e/o

vibrazioni eccessive du- rante il lavoro. Fissaggio del dispositivo di taglio allen- tato o dispositivo di taglio danneggiato. Arrestare immediatamente il motore e togliere la chiave di sicurezza. Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1).

5. L’autonomia della batte-

ria è scarsa. Condizioni di utilizzo gravose con mag- giore assorbimento di corrente. Ottimizzare l’utilizzo (par. 7.2.1). Batteria insuciente per le esigenze operative. Utilizzare una seconda batteria o una batteria maggiorata (par. 13.2).

6. Il carica batteria non

eettua la ricarica della batteria. Batteria non inserita correttamente nel carica batteria. Controllare che l’inserimento sia corretto (par.

Condizioni ambientali non idonee. Eseguire la ricarica in ambiente con tempe- ratura adeguata (vedi libretto istruzioni della batteria/carica batteria). Contatti sporchi. Pulire i contatti. Mancanza di tensione al carica batteria. Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente. Carica batteria difettoso. Sostituire con un ricambio originale. Se l’inconveniente perdura consultare il ma- nuale della batteria / carica batteria.

Sminuzza nemente l’erba tagliata e la lascia sul prato, in alternativa alla raccolta nel sacco (per macchine predispo- ste) (Fig.31).

Sono disponibili batterie di diverse capacità, per adattarsi alle speciche esigenze operative (Fig.32). L’elenco delle batterie omologate per questa macchina si trova nella tabella “Dati Tecnici”.

13.3 CARICA BATTERIA

Dispositivo che si utilizza per ricaricare la batteria (Fig.33).BG - 1

Aküyü şarj etmekte kullanılan cihazdır (Res.33).DoC_base r.15 - WBH_El-Bat_0 DICHIARAZIONE CE DI CONFORMITÁ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: ST. S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi/ taglio erba

a) Tipo / Modello Base CP1 430 Li D48 b) Mese/Anno di costruzione c) Matricola

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

g) Livello di potenza sonora misurato 90,24 dB(A) h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: ST. S.p.A. Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi/ taglio erba

a) Tipo / Modello Base CP1 480 Li D48 b) Mese/Anno di costruzione c) Matricola

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

g) Livello di potenza sonora misurato 94,36 dB(A) h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: ST. S.p.A Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi/ taglio erba

a) Tipo / Modello Base CP1 530 Li D48 b) Mese/Anno di costruzione c) Matricola

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

g) Livello di potenza sonora misurato 95,6 dB(A) h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: ST. S.p.A Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi/ taglio erba

a) Tipo / Modello Base CP1 430 Li D48 b) Mese/Anno di costruzione c) Matricola d) Motore batteria

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

EN 55014-1:2017 EN 55014-2:2015 g) Livello di potenza sonora misurato 90,24 dB(A) h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: ST. S.p.A. Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia o) Castelfranco V.to, 27.10.2020 CEO Stiga Group Sean Robinson
