NÁVOD K OBSLUZE PAAS 20Li B1 PARKSIDE

20 C3 Pokyny k montáži, obsluze a bezpečnostní pokyny 20 V / 4,5 A

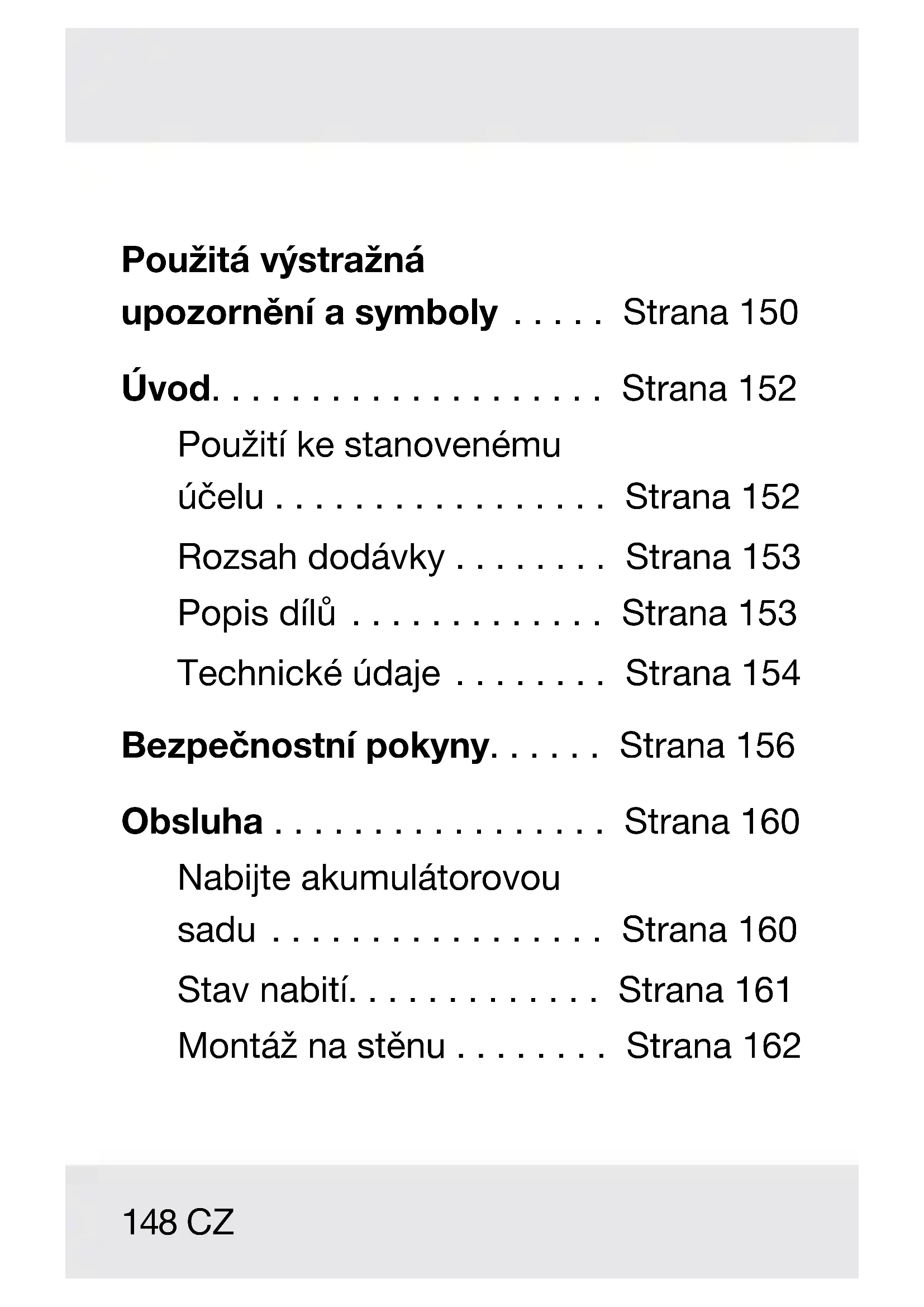

Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 148

Úvod Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady. Použití ke stanovenému účelu Tento výrobek je vhodný pouze pro nabíjení bateriových zdrojů řady PARKSIDE X20V Team.153CZ Výrobek není určen pro použití k podnikatelským účelům. Jiné použití nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a představují značné riziko nehod. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným upotřebením. Rozsah dodávky 1 Rychlonabíječka 1 Návod k obsluze Popis dílů [1] Akumulátorová sada* [2] Přípojné vedení se síťovou zástrčkou [3] Nabíječka [4] Kontrolka nabíjení – Červená [5] Kontrolka nabíjení – Zelená [6] Montážní otvory (spodní strana)

• Akumulátorová sada neobsažena154 CZ Technické údaje Nabíječka: PLG 20 C3 Vstup: Jmenovité napětí: 230−240 V~ Jmenovitá frekvence: 50 Hz Jmenovitý příkon: 120 W Pojistka (vnitřní): 3,15 A T3.15A Výstup: Jmenovité napětí: 21,5 V Jmenovitý proud: 4,5 A Typ akumulátorové sady* Doba nabíjení PAP 20 B1, 2,0Ah 35minut

PAP 20 B3, PAPS 204 A1 /

B1, 4,0Ah 60minut PAPS 208 A1, 8,0Ah 120minut155CZ POZNÁMKA: Skutečná doba nabíjení se může mírně lišit od výše uvedené vzávislosti na okolní teplotě astavu akumulátoru. Informace se mohou změnit bez předchozího upozornění. Ochranná třída: II/ (dvojitá izolace)

• Akumulátorová sada neobsažena V následujících zemích si mohou zákazníci objednat kompatibilní náhradní baterie a nabíječky v internetových obchodech Lidl: Německo (lidl.de), Francie (lidl.fr), Belgie (lidl.be), Česká republika (lidl. cz), Nizozemsko (lidl.nl), Polsko (lidl.pl), Slovensko (lidl.sk), Španělsko (lidl.es). Zákazníci ze všech ostatních zemí mohou objednávat na adrese www.optimex-shop.com.156 CZ Váha netto: 0,395 kg Doporučená okolní teplota: V průběhu procesu nabíjení: +4až +40 °C Při provozu: +4až +40 °C Při skladování: +20až +26 °C Bezpečnostní pokyny Tento výrobek mohou používat děti starší 8let i osoby s omezenými tělesnými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a znalostí,157CZ pokud jsou pod dohledem nějaké osoby nebo byly poučeny ohledně bezpečného používání výrobku a chápou z toho vyplývající rizika. Děti si nesmí s výrobkem hrát. Práce čištění a údržby nesmí být prováděny dětmi bez dozoru. Nenabíjejte obyčejné ani dobíjecí baterie. Nedodržení těchto pokynů je nebezpečné.158 CZ Když je síťové přípojné vedení tohoto výrobku poškozeno, musí být nahrazeno výrobcem, jeho zákaznickou službou nebo podobně kvalikovanou osobou, aby se zabránilo ohrožení. Chraňte elektrické díly před vlhkostí. Neponořujte výrobek do vody nebo jiných kapalin, aby nedošlo k úrazu elektrickým proudem. Nikdy výrobek nedržte pod tekoucí vodou. Dodržujte159CZ pokyny pokud jde o čištění, péči a opravy. Výrobek je vhodný výhradně pro použití ve vnitřních prostorách. mVÝSTRAHA! Tento výrobek je vhodný výhradně k nabíjení následujících typů akumulátorových sad:160 CZ Akumulátorová sada Parkside 20 V PAP 20 B1 2 Ah 5 článků PAP 20 B3 4 Ah 10 článků PAPS 204 A1/B1 4 Ah 5 článků PAPS 208

8 Ah 10 článků Obsluha Nabijte akumulátorovou sadu INFO: Akumulátorová sada [1] může být kdykoliv nabíjena, aniž by se při tom snižovala její životnost. Přerušení procesu nabíjení nevede k poškození akumulátorové sady.161CZ Nabíjejte akumulátorovou sadu [1] před jejím použitím, když je stav nabití střední nebo nízký.

1. Vložte akumulátorovou sadu do

2. Spojte síťovou zástrčku

3. Po úplném nabití baterie vyjměte

baterii z nabíječky. Vytáhněte síťovou zástrčku ze zásuvky. Stav nabití Kontrolky nabíjení (zelená[5] a červená [4]) ukazují stav nabíječky[3] a akumulátorové sady [1] (obr.A): LED Stav Svítí červená LED Akumulátorová sada se nabíjí Svítí zelená LED Akumulátorová sada je plně nabita162 CZ LED Stav Zelená a červená LED blikají Akumulátorová sada je vadná Červená LED bliká Akumulátorová [1] sada je příliš studená nebo příliš teplá Zelená LED svítí (bez akumulátorové sady) Nabíječka [3] připravena k provozu Montáž na stěnu

APOŠKOZENÍ! Při vrtání dejte pozor, abyste nepoškodili žádné přívodní vedení. Kvyhledání takových vedení použijte vhodná vyhledávací zařízení nebo se podívejte pro orientaci do instalačního plánu.163CZ Kontakt s elektrickým vedením může vést k úrazu elektrickým proudem a požáru. Kontakt s plynovým vedením může vést k výbuchu. Poškození vodního vedení může vést k věcným škodám a úrazu elektrickým proudem. INFO: Nabíječku [3] lze používat samostatně stojící nebo namontovanou na stěnu.

1. Vyvrtejte 2otvory ve stěně ve

2. Do vyvrtaných otvorů zastrčte

3. Zašroubujte šrouby s půlkulovou

hlavou (průměr hlavy šroubu: 6−8mm) do hmoždinek. Hlavu šroubu nechte vyčnívat na vzdálenost přibližně 10mm od stěny.164 CZ

4. Zavěste nabíječku[3] na šrouby

pomocí montážních otvorů [6] umístěných na spodní straně nabíječky (obr.B). Kontrolky nabíjení [4]/[5] musí být na spodní straně nabíječky, když je nabíječka namontována na stěně. Čištění a péče

POŠKOZENÍ! Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy. Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny. INFO: Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.165CZ o Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach. o Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč. o Zajistěte, aby byly větrací otvory vždy volné. Odstraňte nečistoty a prach z větracích otvorů po každém použití hadrem a měkkým kartáčem. Zlikvidování Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.166 CZ Při třídění odpadu se řiďte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky. Výrobek: Cet appareil se recycle À DÉPOSER EN MAGASIN À DÉPOSER

Výrobek vč. příslušenství aobalové materiály jsou recyklovatelné apodléhají rozšířené odpovědnosti výrobce. Likvidujte je odděleně podle ilustrovaných Info-tri (informace otřídění), abyste mohli lépe nakládat sodpady. Logo Triman platí jen pro Francii.167CZ O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Zjednodušené ES prohlášení o shodě Symbol CE vyjadřuje shodu spříslušnými směrnicemi EU, které se vztahují na tento výrobek.168 CZ Záruka Výrobek byl vyroben podle přísných směrnic kvality a před dodáním pečlivě otestován. V případě materiálních nebo výrobních vad máte zákonná práva vůči prodejci výrobku. Vaše zákonná práva nejsou níže uvedenou zárukou nijak omezená. Záruka na tento výrobek je 3 roky od data zakoupení. Záruční doba začíná dnem zakoupení. Originál dokladu o zakoupení si uschovejte na bezpečném místě, protože tento doklad je vyžadován jako doklad o koupi. Jakékoli poškození nebo závady, které se vyskytly již v okamžiku nákupu, musí být nahlášeny ihned po vybalení výrobku.169CZ Pokud se u výrobku během 3 let od data zakoupení projeví vada materiálu nebo výrobní vada, pak vám ho podle naší volby bezplatně opravíme nebo vyměníme. Záruční doba se po uznané reklamaci neprodlužuje. To platí také pro vyměněné a opravené díly. Tato záruka je neplatná, pokud byl výrobek poškozený nebo nesprávně používaný anebo udržovaný. Záruka se kryje na materiálové a výrobní vady. Postup v případě uplatňování záruky Vzájmu rychlého zpracování Vašeho požadavku se řiďte následujícími pokyny: Pro všechny požadavky si uschovejte pokladní stvrzenku jako doklad onákupu a číslo položky (např. IAN 505122_2501).170 CZ Číslo položky najdete na typovém štítku, je vyryto na výrobku, je uvedeno na titulní stránce Vašeho návodu (vlevo dole) nebo je na nálepce na zadní nebo spodní straně výrobku. Při poruchách funkce nebo jiných závadách nejdříve kontaktujte telefonicky nebo e-mailem níže uvedené servisní oddělení. Na adresu servisu, kterou Vám sdělíme, můžete zdarma odeslat pouze výrobek, který byl zaznamenaný jako vadný, a to spolu spokladním dokladem (stvrzenkou), popisem závady a uvedením doby, kdy kzávadě došlo. Na stránkách parkside-diy.com najdete tuto a celou řadu dalších příruček knahlédnutí a ke stažení. Pomocí tohoto QR kódu se dostanete přímo na stránky171CZ parkside-diy.com. Vyberte svou zemi a vyhledejte návod kobsluze pomocí formuláře kvyhledávání. Zadáním čísla položky (IAN) 505122_2501 se dostanete knávodu kobsluze Vašeho výrobku. PDF ONLINE parkside-diy.com172 CZ Servis Servis Česká republika Tel.: 800600632 E-Mail: owim@lidl.cz173SK Použité výstražné upozornenia a symboly ..... Strana 175 Úvod .................... Strana 177 Použitie v súlade s určením Strana 178 Rozsah dodávky......... Strana 178 Popis súčiastok ......... Strana 178 Technické údaje ......... Strana 179 Bezpečnostné upozornenia . Strana 181 Obsluha .................. Strana 186 Nabíjanie akumulátora .... Strana 186 Stav nabitia ............ Strana 187 Montáž na stenu ........ Strana 188174 SK Čistenie a starostlivosť ..... Strana 189 Likvidácia ................ Strana 191 Zjednodušené EÚ vyhlásenie o zhode ........ Strana 193 Záruka ................... Strana 194 Postup v prípade poškodenia v záruke ..... Strana 196 Servis ................. Strana 198175SK Použité výstražné upozornenia a symboly V tomto návode na obsluhu, na obale a na typovom štítku sú použité nasledujúce výstražné upozornenia: Prečítajte si návod na obsluhu. Rešpektujte výstražné a bezpečnostné upozornenia! Striedavý prúd/striedavé napätie Jednosmerný prúd/napätie176 SK Trieda ochranyII (dvojitá izolácia) Produkt používajte len v suchých interiéroch. T3.15A Poistka Tento symbol so signálnym slovom „Informácia“ ponúka ďalšie užitočné informácie. Bezpečnostné upozornenia a dodatočné informácie Manipulačné pokyny177SK
