NÁVOD K OBSLUZE MSZEF25VGKB MITSUBISHI

VÝSTRAHA Nepřipojujte napájecí kabel k propojovacímu bodu, nepoužívejte prodlužovací kabel ani nepřipojujte více zařízení do jedné zásuvky.• Mohlo by dojít k přehřátí, požáru nebo úrazu elektrickým proudem.Zkontrolujte, zda je napájecí konektor bez nečistot, a zasuňte jej bezpečně do zásuvky. Znečištěný konektor může způsobit požár nebo úraz elektrickým proudem.Napájecí kabel neskládejte, netahejte za něj, zabraňte jeho poškození, neprovádějte na něm úpravy, chraňte jej před teplem a nepokládejte na něj těžké předměty.• Mohlo by dojít k požáru nebo úrazu elektrickým proudem.Během provozu NEVYPÍNEJTE/NEZAPÍNEJTE jistič ani neodpojujte/nepřipojujte kabel.• Hrozí vznik jisker s nebezpečím požáru.• Po VYPNUTÍ vnitřní jednotky pomocí dálkového ovladače nezapomeňte VYPNOUT jistič nebo odpojit napájecí kabel. Nevystavujte tělo přímo proudění chladného vzduchu na delší dobu.• Může to být škodlivé pro vaše zdraví.Jednotka by neměla být instalována, přemísťována, upravována nebo opravována uživatelem. Nesprávná manipulace s klimatizační jednotkou může způsobit požár, úraz elektrickým proudem, zranění nebo únik vody atd. Poraďte se s prodejcem.• Pokud je napájecí kabel poškozen, nechte jej vyměnit výrobcem nebo jeho servisním zástupcem, abyste předešli možnému nebezpečí.Při instalaci, přemístění nebo údržbě jednotky se ujistěte, že do okru-hu chladicího média nejsou přiváděny žádné jiné látky než určené chladicí médium (R32/R410A).• Jakákoli přítomnost cizí látky, např. vzduchu, může způsobit nadměrné zvýšení tlaku a vést k výbuchu nebo zranění.• Jiné než určené chladicí médium může způsobit mechanické vady, nesprávnou funkci systému či poruchu jednotky. V nejhorším případě může dojít k vážnému selhání zajištění bezpečnosti produktu.Tento spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud nemají zajištěný dohled nebo nebyly poučeny o používání spotřebiče osobou odpo-vědnou za jejich bezpečnost.Děti mějte pod dohledem a dbejte, aby si nehrály se spotřebičem. Do vstupu a výstupu vzduchu nevkládejte prsty ani žádné předměty.• Ventilátor uvnitř se během provozu otáčí vysokou rychlostí a může způsobit zranění. V případě neobvyklých podmínek (například při zápachu spáleniny) klimatizační jednotku zastavte a odpojte napájecí konektor nebo VYPNĚTE jistič.• Pokračování v provozu za neobvyklých podmínek by mohlo vést k po-ruše, požáru nebo úrazu elektrickým proudem. V takovém případě se poraďte s vaším prodejcem.• Protože jsou v tomto výrobku použity pohyblivé součásti a součásti, které mohou způsobit úraz elektrickým proudem, přečtěte si před použitím kapitolu „Bezpečnostní opatření“.• V zájmu vlastní bezpečnosti dodržujte varování uvedená v tomto návodu.• Po přečtení návod společně s instalační příručkou uschovejte na vhodném místě pro budoucí použití. Značky a jejich význam VÝSTRAHA:Nesprávná manipulace může s vysokou pravděpodobností způsobit vážné nebezpečí, jako je smrt, vážné zranění atd. POZOR:Nesprávná manipulace může v závislosti na podmínkách způsobit vážné nebezpečí. Pokud klimatizace nechladí nebo nehřeje, je možné, že došlo k úniku chladicího média. Pokud zaznamenáte únik chladicího média, zastavte provoz, důkladně vyvětrejte místnost a ihned se obraťte na prodejce. Pokud oprava vyžaduje doplnění jednotky chladicím médiem, požá-dejte o podrobnosti servisního technika.• Použité chladicí médium v klimatizaci není nebezpečné. Za normálních okolností nedochází k úniku. V případě úniku chladicího média nebo kontaktu chladicího média s ohněm nebo topným tělesem, např. ohří-vačem, přímotopem nebo plotnou na vaření, však dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru.Nikdy se nepokoušejte umýt vnitřek vnitřní jednotky. Pokud vnitřek vnitřní jednotky vyžaduje čištění, obraťte se na prodejce.• Nevhodné čisticí prostředky mohou způsobit poškození plastového materiálu uvnitř jednotky, což může mít za následek únik vody. Pokud se čisticí prostředek dostane do kontaktu s elektrickými díly nebo motorem, hrozí porucha a vznik kouře nebo požáru.• Přístroj musí být uložen v místnosti bez nepřetržitě provozovaného zdroje vznícení (např. otevřeného ohně, plynového spotřebiče nebo elektrického ohřívače).• Mějte na paměti, že chladicí médium nesmí zapáchat.• Nepoužívejte jiné prostředky k urychlení odmrazování nebo k čištění přístroje, než jsou prostředky doporučené výrobcem.• Jednotku nepropichujte ani nespalujte.Vnitřní jednotka musí být nainstalována v místnostech, které přesahují určenou podlahovou plochu. Poraďte se s prodejcem.Toto zařízení je určeno k použití odborníky a školenými uživateli v prodejnách, lehkých průmyslových provozech a farmách a ke komerčnímu použití běžnými uživateli. POZOR Nedotýkejte se vstupu vzduchu ani hliníkových lamel vnitřní/vnější jednotky.• Hrozí nebezpečí poranění.Nepoužívejte insekticidy ani hořlavé spreje k postřiku jednotky.• Hrozí nebezpečí požáru nebo deformace jednotky.Nevystavujte domácí zvířata a rostliny přímému proudění vzduchu.• Může dojít k poranění zvířat nebo poškození rostlin.Nepokládejte pod vnitřní/vnější jednotku jiné elektrické spotřebiče ani nábytek.• Z jednotky může odkapávat voda, která může způsobit poškození nebo poruchu.Nenechávejte jednotku na poškozeném montážním stojanu.• Jednotka může spadnout a způsobit poranění.Při provozu nebo čištění jednotky nestoupejte na nestabilní předměty.• Hrozí nebezpečí pádu a poranění.Netahejte za napájecí kabel.• Může dojít k přerušení části vodičů, což může vést k přehřátí nebo vzniku požáru. Významy symbolů používaných v této příručce : Rozhodně neprovádějte. : Ujistěte se, že postupujete podle pokynů. : Nevkládejte prsty ani předměty. : Nestoupejte na vnitřní/vnější jednotku a na jednotky nic nepokládejte. : Nebezpečí úrazu elektrickým proudem. Buďte opatrní. : Ujistěte se, že je napájecí zástrčka odpojena od síťové zásuvky. : Nezapomeňte vypnout napájení. : Nebezpečí požáru. : Nikdy se nedotýkejte mokrýma rukama. : Na jednotku nikdy nestříkejte vodu.

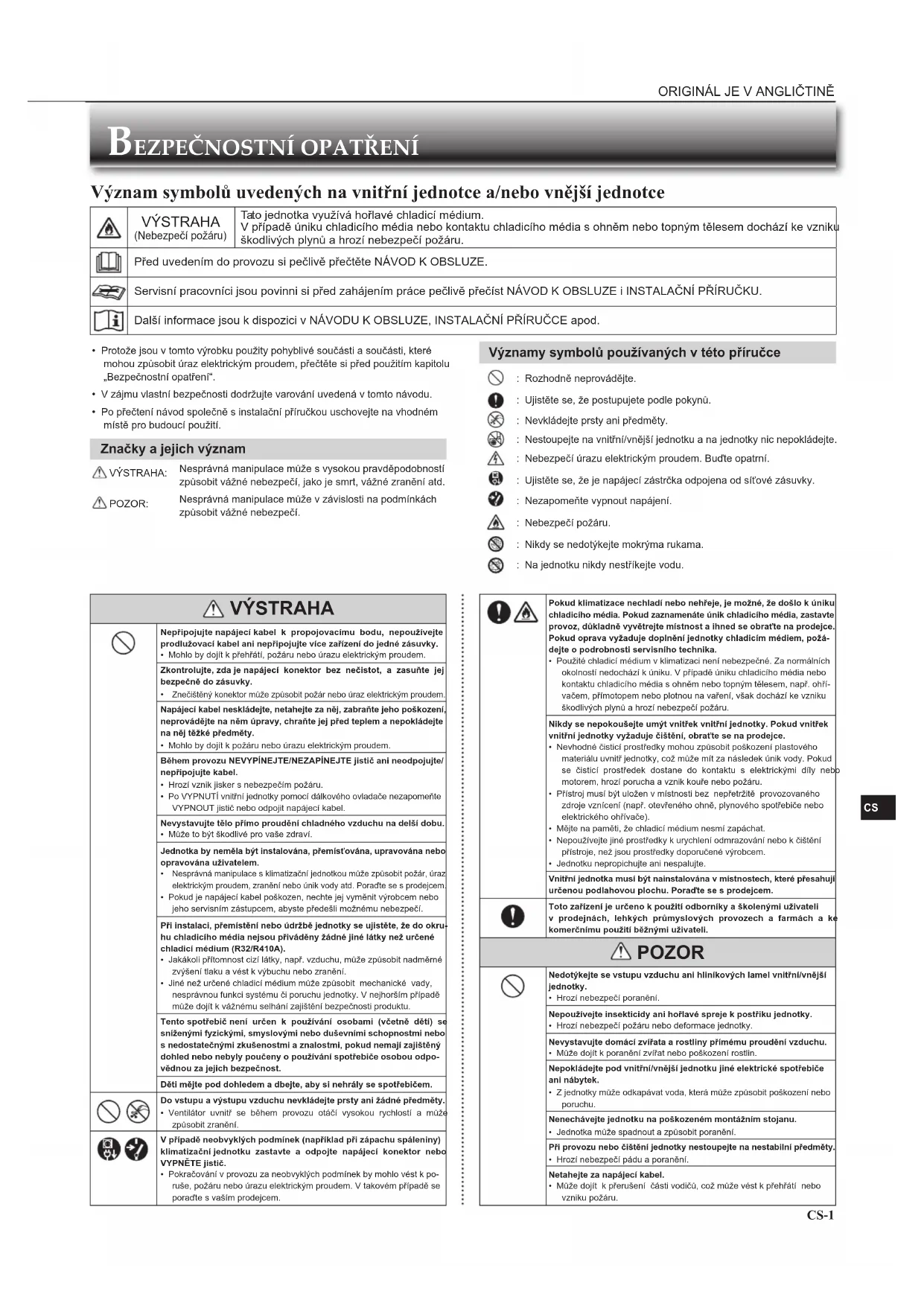

BEZPEČNOSTNÍ OPATŘENÍ

Význam symbolů uvedených na vnitřní jednotce a/nebo vnější jednotce VÝSTRAHA (Nebezpečí požáru)Tato jednotka využívá hořlavé chladicí médium.V případě úniku chladicího média nebo kontaktu chladicího média s ohněm nebo topným tělesem dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru.Před uvedením do provozu si pečlivě přečtěte NÁVOD K OBSLUZE.Servisní pracovníci jsou povinni si před zahájením práce pečlivě přečíst NÁVOD K OBSLUZE i INSTALAČNÍ PŘÍRUČKU.Další informace jsou k dispozici v NÁVODU K OBSLUZE, INSTALAČNÍ PŘÍRUČCE apod.JG79Y701L02_15Cs.indd 1 2020/03/16 11:05:50CS-2 Pro správné a bezpečné použití této jednotky je nutné, abyste si před použitím přečetli tento návod k obsluze.

Baterie nedobíjejte, nerozebírejte a nevhazujte do ohně.• Může dojít k úniku kapaliny z baterie nebo k požáru či výbuchu.Neprovozujte jednotku déle než 4 hodiny při vysoké vlhkosti (80 % relativní vlhkosti nebo více) a/nebo s otevřenými okny nebo ven-kovními dveřmi.• Může dojít ke kondenzaci vodních par v klimatizaci; voda může odka-pávat dolů a namočit nebo poškodit nábytek. • Kondenzace vody v klimatizaci může podporovat růst hub a plísní.Nepoužívejte jednotku pro zvláštní účely, například skladování potra-vin, chov zvířat, pěstování rostlin nebo skladování přesných zařízení či uměleckých předmětů.• Hrozí nebezpečí zhoršení kvality, poranění živočichů a poškození rostlin.Nevystavujte spalovací zařízení přímému proudění vzduchu.• Může docházet k neúplnému spalování.Nikdy nevkládejte baterie do úst, aby nedošlo k jejich polknutí.• Polknutí baterie může způsobit zadušení a/nebo otravu.Před čištěním jednotku VYPNĚTE a odpojte napájecí konektor nebo VYPNĚTE jistič.• Ventilátor uvnitř se během provozu otáčí vysokou rychlostí a může způsobit zranění.Pokud nebude jednotka používána po delší dobu, odpojte napájecí konektor nebo VYPNĚTE jistič.• V jednotce se mohou hromadit nečistoty, které mohou způsobit přehřátí nebo požár.Všechny baterie dálkového ovládání vždy vyměňte za nové baterie stejného typu.• Použití staré baterie společně s novou může způsobit přehřívání, únik kapaliny nebo výbuch.Pokud kapalina z baterie přijde do styku s pokožkou nebo oblečením, důkladně je omyjte čistou vodou.• Pokud kapalina z baterie přijde do styku s očima, důkladně oči vyplách-něte čistou vodou a okamžitě vyhledejte lékařskou pomoc.Pokud jednotku používáte společně se spalovacím zařízením, zajis-těte, aby byl prostor dobře větrán.• Nedostatečná ventilace může způsobit vyčerpání kyslíku.Při bouřce a nebezpečí zásahu bleskem VYPNĚTE jistič.• Jednotka může být zásahem blesku poškozena.Pokud je klimatizace používána několik sezón, proveďte kromě běžného čištění celkovou kontrolu a údržbu.• Nečistoty a prach v jednotce mohou způsobovat nepříjemný zápach, přispívat k růstu hub a plísní nebo ucpat vypouštěcí cesty a způsobit únik vody z vnitřní jednotky. Poraďte se s prodejcem ohledně kontroly a údržby, které vyžadují specializované znalosti a dovednosti.Spínačů se nedotýkejte mokrýma rukama.• Mohlo by dojít k úrazu elektrickým proudem.Neprovádějte čištění klimatizace vodou a nepokládejte na jednotku předměty obsahující vodu, např. vázy s květinami.• Mohlo by dojít k požáru nebo úrazu elektrickým proudem.Na vnější jednotku nestoupejte a ani na ni nepokládejte žádné předměty.• Hrozí nebezpečí poranění při pádu osoby nebo předmětu.

Znečištěné fi ltry způsobují kondenzaci vody v klimatizaci, která může podporovat růst hub a plísní. Proto je doporučováno čistit vzduchové fi ltry každé 2 týdny.Před zahájením provozu zajistěte, aby horizontální lamely byly v zavřené poloze. Pokud je provoz zahájen, když jsou horizontální lamely v otevřené poloze, nemusí se vrátit do správné polohy. VÝSTRAHA Při instalaci se poraďte s prodejcem. • Instalace vyžaduje specializované znalosti a dovednosti, proto by ji neměl provádět sám uživatel. Nesprávná instalace může způsobit únik vody, požár nebo zásah elektrickým proudem.K napájení klimatizace použijte vyhrazený napájecí zdroj.• Při použití společného napájecího zdroje může dojít k přehřátí nebo požáru.Neinstalujte jednotku v místě možného úniku hořlavých plynů.• Pokud plyn uniká a nahromadí se v okolí vnější jednotky, může dojít k explozi.Jednotku řádně uzemněte.• Uzemňovací drát nepřipojujte k plynovému potrubí, vodnímu potrubí, bleskosvodu ani k telefonnímu uzemňovacímu drátu. Při nesprávném uzemnění může dojít k zásahu elektrickým proudem. POZOR Zemnicí jistič nainstalujte v závislosti na místě instalace klimatizace (např. ve vysoce vlhkých oblastech).• Není-li zemnicí jistič nainstalován, může dojít k zásahu elektrickým proudem.Zajistěte, aby byl vodní kondenzát řádně odváděn.• Pokud není vypouštění správné, může voda odkapávat z vnitřní/vnější jednotky a namočit či poškodit nábytek.V případě neobvyklého stavu Okamžitě ukončete provoz klimatizace a obraťte se na prodejce. Při instalaci VÝSTRAHA (Nesprávná manipulace může mít vážné následky, včetně vážného zranění nebo smrti.)Děti ve věku 8 let a starší a osoby se sníženými fyzickými, smy-slovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi mohou používat tento spotřebič v případě, že mají zajištěný dohled nebo byly poučeny o bez-pečném používání spotřebiče a chápou související nebezpečí.Děti si nesmějí hrát se spotřebičem. Děti nesmějí provádět čištění a uživatelskou údržbu bez dohledu.Nepoužívejte rozhraní Wi-Fi v blízkosti zdravotnických elektrických přístrojů nebo osob se zdravotnickým zaříze-ním, například kardiostimulátorem nebo implantovaným kardioverterem-defi brilátorem.• Hrozí nebezpečí nehody v důsledku selhání lékařského přístroje nebo zařízení.Neinstalujte rozhraní Wi-Fi do blízkosti zařízení s auto-matickým řízením, například automatických dveří nebo hlásičů požáru.• Hrozí nebezpečí nehody v důsledku závad.Nedotýkejte se rozhraní Wi-Fi mokrýma rukama.• Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.Nestříkejte vodu na rozhraní Wi-Fi, ani jej nepoužívejte v koupelně.• Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.Pokud dojde k upuštění rozhraní Wi-Fi nebo poškození držá-ku či kabelu, odpojte napájecí zástrčku nebo VYPNĚTE jistič.• Hrozí nebezpečí požáru nebo úrazu elektrickým proudem. V takovém případě se poraďte s vaším prodejcem. POZOR (Nesprávná manipulace může mít různé následky, včetně zranění nebo poškození budovy.)Při nastavování nebo čištění rozhraní Wi-Fi si nestoupejte na nestabilní stoličku.• Hrozí nebezpečí pádu a poranění.Nepoužívejte rozhraní Wi-Fi v blízkosti jiných bezdrátových zařízení, mikrovlnných trub, bezdrátových telefonů nebo faxů.• Hrozí nebezpečí závady. Pro rozhraní Wi-Fi JG79Y701L02_15Cs.indd 2 2020/03/16 11:05:51CS-3

Vnitřní jednotka Vnější jednotka Nouzové CHLAZENÍNouzové TOPENÍVypnutí PŘÍPRAVA PŘED UVEDENÍM DO PROVOZU Před uvedením do provozu: Zasuňte konektor napájecího kabelu do síťové zásuvky a/nebo zapněte jistič. Vložení baterií do dálkového ovladače Nastavení aktuálního času Nastavená teplota: 24 °CRychlost ventilátoru: StředníHorizontální lamela: Automaticky

Když nelze použít dálkový ovladač… Nouzový provoz lze aktivovat stisknutím nouzového spínače (E.O. SW) na vnitřní jednotce.Při každém stisknutí nouzového spínače (E.O. SW) se provoz změní v následu-jícím pořadí: : Svítí : Nesvítí LIKVIDACE Produkt MITSUBISHI ELECTRIC je navržen a vyráběn z vysoce kvalitních materiálů a součástí, které lze recyklovat a/nebo znovu použít.Tato značka znamená, že elektrická a elektronická zařízení, baterie a akumulátory je nutné na konci životnosti zlikvidovat odděleně od běžného odpadu.Pokud je pod značkou (Fig. 1) uvedena chemická značka, tato chemická značka znamená, že baterie nebo akumulátor obsahují těžké kovy v uvedené koncentraci. Tato informace má následující podobu: Hg: rtuť (0,0005 %), Cd: kadmium (0,002 %), Pb: olovo (0,004 %) V zemích Evropské unie existují samostatné sběrné systémy určené pro elektrické a elektronické výrobky, baterie a akumulátory.Zařízení, baterie a akumulátory zlikvidujte řádně v místním sběrném/recyklačním středisku.Pomáhejte nám zachovat životní prostředí, ve kterém žijeme! Poznámka: Tato značka platí pouze pro EU.Tato značka odpovídá směrnici 2012/19/EU, článku 14: Informace pro uživatele a Příloze IX a/nebo směrnici 2006/66/ES, článku 20: Informace pro konečné uživatele a Příloze II.O likvidaci tohoto výrobku se poraďte s výrobcem.Fig. 1Vzhled vnějších jednotek se může lišit.*1 Rok a měsíc výroby jsou uvedeny na štítku se speci-fi kacemi.Přívod vzduchu (zadní a boční)Štítek se specifi kacemi *1Potrubí chladicího médiaOdvodňovací hadiceVýstup vzduchuVýstup odvodnění

Otevřete přední víko.

Stiskněte tlačítko RESET. Nejdříve vložte vždy záporný pól alkalické baterie AAA. Nasaďte přední víko. Stiskněte tlačítko CLOCK (Hodiny). Stiskněte znovu tlačít-ko CLOCK (Hodiny). Stisknutím tlačítka DAY (Den) nastavte den. Chcete-li nastavit čas, stisk-něte buď tlačítko TIME (Čas) nebo TIMER (Časovač). Každým stisknutím posunete čas o 1 minutu vpřed/vzad (při delším stisknutí o 10 minut).Kontrolka provozuPřijímač dálkového ovladačeNouzový provozní vypínač *2Přívod vzduchuČisticí vzduchový fi ltr(fi ltr na pročištění vzduchu s ionizovaným stříbrem)Výměník teplaPřední panelŠtítek se specifi kacemi *1Vzduchový fi ltr (fi ltr na pročiště-ní vzduchu)Výstup vzduchuHorizontální lamelaRozhraní Wi-Fi Strana 6 JG79Y701L02_15Cs.indd 3 2020/03/16 11:05:52CS-4

PŘÍPRAVA PŘED UVEDENÍM DO PROVOZU (Časovač ZAPNUTÍ): Jednotka se ZAPNE v nastaveném čase. (Časovač VYPNUTÍ): Jednotka se VYPNE v nastaveném čase. Pomocí tlačítek (vpřed) a (vzad) nastavte dobu časovače. Stisknutím tlačítka přejděte do režimu nastavení týdenního časovače. Stisknutím tlačítek a vyberte nastavení dne a čísla. Stisknutím tlačítek , a nastavíte čas ZAPNU- TÍ/VYPNUTÍ a teplotu. Stisknutím tlačítka nastavení týdenního časovače dokončíte a odešlete. Stisknutím tlačítka týdenní časovač ZAPNETE. (Tlačítko se rozsvítí.) Dalším stisknutím tlačítka týdenní časovač VYPNETE. (Tlačítko zhasne.) Tlačítko TIME (čas), TIMER (časovač) Změna času dopředu/dozadu Tlačítka nastavení WEEKLY TIMER (Týdenní časovač) Dálkový ovladač Vysílač signáluDosah signálu: přibližně 6 mPříjem signálu je potvr-zen zvukovými signály z vnitřní jednotky.Část zobrazení provozu(podsvícený displej*)Tlačítko CLOCK (Hodiny)Tlačítko RESETKontrolka výměny baterieTlačítko OFF/ON (Zastavení/spuštění)Tlačítko FAN (Ventilá-tor) ovládání rychlostiTlačítko VANE (Lamela)Tlačítka teplotyTlačítko volby provozu Tlačítko ECONO COOL (Úsporné chlazení) Tlačítko i-save (Inteligentní uložení) Tlačítka TIME (Čas), TIMER (Časovač)tlačítko vpředtlačítko vzadTlačítka nastavení WEEKLY TIMER (Týdenní časovač) Víko Dálkový ovladač otevřete posunutím víka dolů. Dalším posunutím směrem dolů získáte přístup k tlačítkům týdenního časovače. Tlačítko OFF/ON (Zastavení/spuštění) Tlačítka teploty Každým stisknutím tlačítka se teplota zvyšuje nebo snižuje o 1 °C. Tlačítko volby provozu (AUTOMATICKY) (CHLAZENÍ) (VYSOUŠENÍ) (TOPENÍ)

(VENTILÁTOR) Tlačítko ovládání proudění vzduchu nahoru-dolů Tlačítko FAN (Ventilátor) ovládání rychlosti (AUTOMATICKY) (Tichý chod) (Nízká) (Střední) (Vysoká) (Velmi vysoká)(AUTOMATICKY) (1) (2) (3) (4) (5) (VÝKYV) Tlačítko ECONO COOL (Úsporné chlazení) Nastavení teploty a směr proudění vzduchu se automaticky mění pomocí mikroprocesoru. Tlačítko i-save (Inteligentní uložení) Zjednodušená funkce zpětného nastavení umožňuje vyvolání preferovaného (předvoleného) nastavení jedním stisknutím tlačítka . Dalším stisknutím tlačítka se opět ihned vrátíte k předchozímu nastavení. Směr proudění vzduchu doleva/doprava Před zahájením provozu ručně přesuňte vertikální lamelu.* Podsvícení se zapne při použití dálkového ovladače. Podsvícení se vypne, jakmile není dálkový ovladač nějakou chvíli používán.Používejte pouze dálkový ovladač dodávaný s jednotkou.Nepoužívejte jiné dálkové ovladače. Pokud jsou blízko sebe nainstalovány 2 nebo více vnitřních jednotek, může na dálkový ovladač reagovat i jiná než zamýšlená jednotka. JG79Y701L02_15Cs.indd 4 2020/03/16 11:05:53CS-5

• Před čištěním vypněte napájení nebo vypněte jistič.• Nedotýkejte se kovových částí rukama.• Nepoužívejte benzín, ředidla, lešticí prášek ani insekticidy.• Používejte pouze zředěné jemné čisticí prostředky.• Nepoužívejte hrubý kartáč, tvrdou houbu apod.• Horizontální lamelu nenamáčejte ani neoplachujte.• Nepoužívejte vodu teplejší než 50 °C.• Nevystavujte součásti přímému slunečnímu světlu, teplu ani ohni z důvodu sušení.• Na ventilátor nevyvíjejte nadměrnou sílu, jinak mohou vzniknout praskliny nebo poškození. Vzduchový fi ltr (fi ltr na pročištění vzduchu)
• Vyčistěte každé 2 týdny • Odstraňte nečistoty pomocí vysavače nebo opláchněte vodou.• Po umytí vodou nechte důkladně uschnout ve stínu. Přední panel Čisticí vzduchový fi ltr (fi ltr na pročištění vzduchu s ionizovaným stříbrem) Každé 3 měsíce:• Odstraňte nečistoty pomocí vysavače.Pokud nelze nečistoty odstranit vysáváním:• Ponořte fi ltr s rámem do vlažné vody a poté jej opláchněte.• Po umytí jej nechte důkladně uschnout ve stínu. Nasaďte všechny západky vzduchového fi ltru.Každý rok:• Vyměňte čisticí vzduchový filtr za nový, abyste zajistili co nejlepší vý- kon.
• Číslo dílu MAC-2370FT-E Tyto údaje vycházejí z NAŘÍZENÍ (EU) č. 528/2012 NÁZEV MODELUPředmětná položka(název součásti)Účinné látky(CAS č.)VlastnostiPokyny k použití(informace o bezpečné manipulaci)MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKSFILTRZeolit stříbrno-zinečnatý (130328-20-0)Hydrogenfosforečnan stříbrno--sodno-zirkoničitý (265647-11-8)2-oktyl-2H-isothiazol-3-on (OIT) (26530-20-1)Antibakteriální, protiplísňové• Používejte tento výrobek v souladu s návodem k použití a pouze pro určený účel.• Nevkládejte do úst. Udržujte mimo dosah dětí.MAC-2370FT-E FILTRZeolit stříbrno-zinečnatý (130328-20-0)Antibakteri- ální
• Používejte tento výrobek v souladu s návodem k použití a pouze pro určený účel.• Nevkládejte do úst. Udržujte mimo dosah dětí. Důležité
• Filtry pravidelně čistěte, abyste zajistili co nejlepší vý-kon a snížili spotřebu energie.• Znečištěné fi ltry způsobují kondenzaci vody v klimatiza-ci, která může podporovat růst hub a plísní. Proto je do-poručováno čistit vzduchové fi ltry každé 2 týdny.1. Zvedněte přední panel, dokud neuslyšíte „klapnutí“.2. Zavřete přední panel a pevně zatlačte na místa označená šipkami. Očistěte přední panel, aniž byste jej oddělovali od jednotky.• Otřete jej měkkou suchou tkaninou. Jednoúčelová měkká suchá tkanina je dodávána pouze s typem MSZ-EF**VGB.• Použijte MĚKKOU SUCHOU TKANINU, která je pro tento účel vyhrazena. Číslo dílu MAC-1001CL-E • Přední panel nenamáčejte do vody. Důležité

Povrch vnitřní jednotky se snadno poškodí poškrábáním, a proto jej při čištění nebo při manipulaci s jednotkou nevystavujte účinkům drsných nebo tvrdých předmětů. Opatrně zacházejte také s předním panelem, jelikož i ten se při montáži nebo demontáži může poškrábat

• Nepoužívejte abrazivní čisticí prostředky, abyste zabránili poškrábání povrchu vnitřní jednotky.• Na povrchu vnitřní jednotky také velmi snadno ulpívají otis-ky prstů. Viditelné otisky prstů lze odstranit jemným otřením pomocí měkké suché tkaniny.• Při používání běžně dostupné tkaniny napuštěné chemikálií se řiďte návodem, který je k ní přiložen.• Nenechávejte přední panel otevřený po delší dobu.Vyjměte ze vzduchového fi ltru vytaženímJG79Y701L02_15Cs.indd 5 2020/03/16 11:05:53CS-6

NASTAVENÍ ROZHRANÍ Wi-Fi (pouze typ VGK) Tento rozhraní Wi-Fi se připojuje k vnitřní jednotce a slouží ke sdělování informací o stavu a ovládání příkazů ze služby MELCloud. Poznámka:

• Nastavení připojení mezi rozhraní Wi-Fi a směrovačem. Pokyny naleznete v příručkách SETUP MANUAL (Příručka pro nastavení) a SETUP QUICK REFERENCE GUIDE (Rychlý průvodce nastavením) dodávaných s jednot- kou.
• Příručku SETUP MANUAL (Příručka pro nastavení) najdete na webu uvede-ném níže. http://www.melcloud.com/Support• Uživatelskou příručku ke službě MELCloud najdete na níže uvedeném webu. http://www.melcloud.com/SupportRozhraní Wi-FiPřední panelJG79Y701L02_15Cs.indd 6 2020/03/16 11:05:54CS-7

SPECIFIKACE PŘI PODEZŘENÍ NA ZÁVADU V následujících případech okamžitě ukončete provoz klimatizace a obraťte se na prodejce.• Pokud dochází k úniku nebo odkapávání vody z vnitřní jednotky.• Když kontrolka provozu bliká.• Když se jistič opakovaně vypíná.• Signál z dálkového ovladače není přijímán v místnosti, ve které je používána elektronicky ovládaná zářivka (fl uorescenční lampa s napěťovým měničem apod.).• Provoz klimatizace ruší příjem rozhlasového či televizního signálu. Pro dotčené zařízení může být nutné použít zesilovač.• Když je slyšet neobvyklý zvuk.• Když zjistíte jakýkoli únik chladicího média.DB: Suchý teploměrWB: Vlhký teploměr Poznámka: 1. Podmínky hodnocení Chlazení – vnitřní: 27 °C DB, 19 °C WB vnější: 35 °C DB Topení – vnitřní: 20 °C DB vnější: 7 °C DB, 6 °C WB2. Jednotky EF18/22 nejsou specifi kovány pro kombinaci s jednotlivými jednotkami. Tyto vnitřní modely jsou určeny pouze pro klimatizační systémy sestávající z vícero jednotek. Konkrétní specifi kace systému sestávajícího z vícero jednotek si ověř-te u svého prodejce a/nebo vyhledejte v katalogu.VnitřníVnějšíMUZ-EF25/35/42/50VG MUZ-EF25/35VGHChlazeníHorní limit32 °C DB23 °C WB46 °C DB 46 °C DB Dolní limit21 °C DB15 °C WB-10 °C DB -10 °C DB TopeníHorní limit27 °C DB 24 °C DB18 °C WB24 °C DB18 °C WBDolní limit20 °C DB -15 °C DB-16 °C WB-20 °C DB-21 °C WB Zaručený provozní rozsah ModelNastavení názvu — MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG VnitřníMSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S) MSZ-EF25VG(K)(W/B/S) MSZ-EF35VG(K)(W/B/S) MSZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S) Vnější — MUZ-EF25VG(H) MUZ-EF35VG(H) MUZ-EF42VG MUZ-EF50VG Funkce Chlazení Topení Chlazení Topení Chlazení Topení Chlazení Topení Chlazení Topení Napájení ~ /N, 230 V, 50 Hz Kapacita kW — — 2,5 3,2 3,5 4,0 4,2 5,4 5,0 5,8 Vstup kW — — 0,54 0,700 0,910 0,950 1,200 1,455 1,540 1,560 HmotnostVnitřní kg 11,5 Vnější kg — 31 34 35 40 Náplň chladicího média (R32) kg — 0,62 0,74 0,74 1,05 Stupeň IPVnitřníIP 20Vnější— IP 24Přípustný nadměrný provozní tlakNízký tlak MPa— 2,77Vysoký tlak MPa 4,17 Hlučnost (SPL)Vnitřní (velmi vysoká / vysoká / střední / nízká rychlost / tichý chod)dB(A)42/36/29/23/1945/37/29/24/2142/36/29/23/1945/37/29/24/2142/36/30/24/2146/38/30/24/2143/39/35/31/2848/41/35/30/2843/40/36/33/3049/43/37/33/30 Vnější dB(A) — 47 48 49 50 50 51 52 52 Specifi kace vnitřních jednotek pro vícenásobné připojení NAŘÍZENÍ (EU) 2016/2281 Model VnitřníMSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)MSZ-EF25VG(K)(W/B/S)MSZ-EF35VG(K)(W/B/S)MSZ-EF42VG(K)(W/B/S)MSZ-EF50VG(K)(W/B/S)KapacitaChlazeníCitelný

1,72 2,04 2,30 2,80 3,02 3,55 Latentní

0,027 0,027 0,027 0,031 0,031 0,034 Hlučnost(Hladina akustické-ho výkonu)Velmi vysoká / vysoká / střední / nízká rych-lost / tichý choddB(A) 60/54/47/41/39 60/54/47/41/39 60/54/47/41/39 60/54/47/42/39 60/57/53/49/46 60/57/53/50/47 Rozhraní Wi-Fi Model MAC-577IF2-EVstupní napětí 12,7 V stejnosměrné (z vnitřní jed-notky)Spotřeba elektrické energie MAX. 2 WVelikost V׊×H (mm) 73,5×41,5×18,5Hmotnost (g) 46 (včetně kabelu)Výstupní výkon vysílače (MAX.)20 dBm podle standardu IEEE 802.11bRF kanál Kanál 1 ~ kanál 13 (2412~2472 MHz)Rádiový protokol IEEE 802.11b/g/n (20)Šifrování AESAutentizace WPA2-PSKVerze softwaru XX.00Prohlášení o shodě najdete na níže uvedených webových stránkách.http://www.melcloud.com/Support JG79Y701L02_15Cs.indd 7 2020/03/16 11:05:54SK SK SK-1

Odnímte predný kryt. Vložte alkalické AAA batérie – vždy najprv záporný pól. Založte predný kryt.

11,5 Exteriérová jednotka
