РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MSZEF25VGKB MITSUBISHI

InomhusUtomhusMUZ-EF25/35/42/50VG MUZ-EF25/35VGH Kyla Övre gräns32°C DB23°C WB46°C DB 46°C DB Undre gräns21°C DB15°C WB-10°C DB -10°C DB VärmeÖvre gräns27°C DB 24°C DB18°C WB24°C DB18°C WBUndre gräns20°C DB -15°C DB-16°C WB-20°C DB-21°C WB Obs: 1. Märkdata Kylning — Inomhus: 27 °C DB, 19 °C WB Utomhus: 35 °C DB Uppvärmning — Inomhus: 20 °C DB Utomhus: 7 °C DB, 6 °C WB2. Det fi nns inga specifi kationer för en enkel EF18/22-enhet. Dessa in-omhusmodeller är enbart avsedda för användning i luftkonditionerings-system med fl era enheter. Kontakta en återförsäljare och/eller läs i katalogen angående specifi -kationerna för multisystem. Garanterat arbetsområde DB: Torr lampaWB: Våt lampaModellAggregatets namn— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VGInomhusMSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S) MSZ-EF25VG(K)(W/B/S) MSZ-EF35VG(K)(W/B/S) MSZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S) Utomhus — MUZ-EF25VG(H) MUZ-EF35VG(H) MUZ-EF42VG MUZ-EF50VG Funktion Kyla Värme Kyla Värme Kyla Värme Kyla Värme Kyla Värme Strömförsörjning ~ /N, 230 V, 50 Hz Effekt kW — — 2,5 3,2 3,5 4,0 4,2 5,4 5,0 5,8 Ingång kW — — 0,54 0,700 0,910 0,950 1,200 1,455 1,540 1,560 Vikt Inomhus kg 11,5 Utomhus kg — 31 34 35 40 Mängd köldmedium (R32) kg — 0,62 0,74 0,74 1,05 IP-kodInomhusIP 20Utomhus— IP 24Tillåtet övertryck drifttryckLP ps MPa— 2,77HP ps MPa 4,17 Ljudnivå (SPL)Inomhus (Super High/High/Med./Low/Tyst)dB(A) 42/36/29/23/1945/37/29/24/2142/36/29/23/1945/37/29/24/2142/36/30/24/2146/38/30/24/2143/39/35/31/2848/41/35/30/2843/40/36/33/3049/43/37/33/30 Utomhus dB(A) — 47 48 49 50 50 51 52 52 Specifi kation för multianslutning inomhus FÖRORDNING (EU) 2016/2281 Modell InomhusMSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)MSZ-EF25VG(K)(W/B/S)MSZ-EF35VG(K)(W/B/S)MSZ-EF42VG(K)(W/B/S)MSZ-EF50VG(K)(W/B/S)Effekt Kyla Kännbar kW 1,72 2,04 2,30 2,80 3,02 3,55 Latent kW 0,08 0,16 0,20 0,70 1,18 1,45 Värme kW 2,10 2,50 2,90 4,00 4,80 5,70 Ingång kW 0,027 0,027 0,027 0,031 0,031 0,034 Ljudnivå(Ljudeffektnivå)Super High/High/Med./Low/Tyst dB(A) 60/54/47/41/39 60/54/47/41/39 60/54/47/41/39 60/54/47/42/39 60/57/53/49/46 60/57/53/50/47 Wi-Fi-gränssnitt Modell MAC-577IF2-EIngående spänning DC 12,7 V (från inomhusenhet)Effektförbrukning MAX. 2 WStorlek H×B×D (mm) 73,5×41,5×18,5Vikt (g) 46 (inklusive kabel)Effektnivå för sändare (MAX.) 20 dBm @IEEE 802.11bRF-kanal 1 kanal - 13 kanaler (2 412 - 2 472 MHz)Radioprotokoll IEEE 802.11b/g/n (20)Kryptering AESAutentisering WPA2-PSKProgramvaruversion XX.00För Försäkran om överensstämmelse, gå till webbplatsen nedan.http://www.melcloud.com/Support JG79Y701L02_10Sv.indd 7 2020/03/16 11:00:28ОРИГИНАЛЪТ Е ТЕКСТЪТ НА АНГЛИЙСКИ ЕЗИК BG-1 BG BG• Поради наличието на въртящи се части и компоненти в уреда, които могат да предизвикат токов удар, преди работа внимателно прочетете настоящите Инструкции за безопасност.• Посочените по-долу предупреждения са важни за Вашата безопасност и е необходимо да ги спазвате.• След като се запознаете с ръководството, го запазете заедно с Ръко-водство за монтаж и го дръжте на място, удобно за бъдещи справки. Знаци и техните значения ПРЕДУПРЕЖДЕНИЕ:При неправилна експлоатация на този продукт има голяма вероятност да се стигне до сериозни последици за Вашето здраве, наранявания и др. или дори смърт. ВНИМАНИЕ:При неправилна експлоатация може да възникнат опасности, в зависимост от условията. Значения на символите, показани на вътрешното тяло и/или на външното тяло ПРЕДУПРЕЖДЕНИЕ (Опасност от пожар)Това тяло използва запалим хладилен агент.Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, това ще създаде вреден газ и има опасност от пожар.Преди работа прочетете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ. Обслужващият персонал е задължен да прочете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ и РЪКОВОДСТВОТО ЗА МОНТАЖ преди работа. Допълнителна информация е достъпна в РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ, РЪКОВОДСТВОТО ЗА МОНТАЖ и други подобни. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Значение на символите, използвани в това ръководство : В никакъв случай не правете това. : Следвайте инструкциите. : Забранява се пипането с пръсти, вмъкването на продълговати предмети и др. : Забранява се стъпването върху вътрешното/външното тяло, както и поставянето на каквито и да било предмети върху тях. : Опасност от токов удар. Бъдете внимателни. Уверете се, че сте изключили щепсела на захранването от контакта. : Уверете се, че сте изключили захранването. : Опасност от пожар. : Никога не докосвайте с мокри ръце. : Никога не пръскайте с вода устройството. ПРЕДУПРЕЖДЕНИЕ Не свързвайте захранващия кабел към разклонител или удължи-тел, както и множество електрически уреди към един захранващ мрежов контакт.• Това може да предизвика прегряване, пожар или токов удар.Уверете се, че щепселът на захранващия кабел е чист и го пъхнете докрай в контакта.• Замърсеният щепсел може да предизвика пожар или токов удар.Не навивайте, дърпайте, повреждайте или изменяйте захранва-щия кабел. Не го подлагайте на топлина и не поставяйте върху него тежки предмети.• Това може да предизвика пожар или токов удар.По време на работа се забранява изключването/включването на прекъсвача или изваждането/свързването на щепсела от захранването.• Това може да доведе до пожар в следствие на искри.• След като вътрешното тяло е изключено от дистанционното упра-вление, не забравяйте да изключите прекъсвача или да извадите захранващия кабел. Не излагайте тялото си продължително време на директното въздействие на студената струя въздух. Това може да окаже неблагоприятно въздействие върху здравето Ви.Уредът не трябва да се инсталира, премества, демонтира, изменя или ремонтира от потребителя.• Неправилно инсталираният или обслужван климатик може да предизвика пожар, токов удар, нараняване или теч на вода и др. Консултирайте се със своя дилър.• Ако захранващият кабел е повреден, той трябва да се подмени от производителя или от негов сервизен агент, за да се избегнат рискови ситуации.При монтаж, преместване, или обслужване на уреда, уверете се, че никое друго вещество освен указаният хладилен агент (R32/R410A) не влиза в охладителната верига.• Всяко наличие на чуждо тяло, като въздух, може да доведе до пре-комерно повишаване на налягането, което да причини експлозия или нараняване.• Употребата на хладилен агент, различен от определения за систе-мата, ще причини механична повреда, неизправност или повреда на тялото. В най-лошия случай това може да доведе до сериозна пречка за осигуряване на безопасността на продукта.Този уред не е предназначен за използване от лица (включи-телно деца) с ограничени физически, сетивни или умствени способности, или с недостатъчен опит и знания, освен ако те не са наблюдавани или инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност.Да не се позволява на деца да играят с устройството. Не пъхайте пръстите си или каквито и да било продълговати предмети в отворите за входящ или изходящ въздух.• Това може да доведе до нараняване, тъй като по време на работа вентилаторът се върти с висока скорост. В случай, че забележите някакви необичайни признаци (при мириз-ма на изгоряло например), спрете климатика и издърпайте щепсе-ла на захранващия кабел от контакта или изключете прекъсвача.• Продължаването на експлоатацията на климатика при възникнало анормално състояние може да доведе до повреда, пожар или токов удар. В такива случаи се обърнете към своя дилър. В случай, че климатикът не охлажда или отоплява, е възможно това да се дължи на изтичане на хладилен агент. Ако откриете теч на хладилен агент, спрете работата, добре проветрете поме-щението и се консултирайте с вашия дилър веднага. В случай че ремонтът изисква презареждане с хладилен агент, за подробна информация се обърнете към сервизните техници.• Хладилният агент, зареден в климатика, не е вреден. Той не изтича при нормални обстоятелства. Въпреки това, ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част на вентилаторна печка, керосинова печка или готварска печка, това ще създаде вреден газ и има опасност от пожар.Не се опитвайте сами да миете вътрешното тяло. Ако вътрешност-та на уреда се нуждае от почистване свържете се със своя дилър.• Употребата на неподходящ препарат може да причини увреждане на пластмасовия материал в устройството, което може да доведе до изтичане на вода. Ако препаратът влезе в контакт с електрически части или с двигателя, това ще доведе до неизправност, дим или пожар.• Уредът трябва да се съхранява в помещение без постоянно дейст-ващи източници на запалване (напр. открити пламъци, работещ газов уред или работещ електрически нагревател).• Имайте предвид, че хладилните агенти може да не съдържат миризма.• Не използвайте средства за ускоряване на процеса на размразя-ване или за почистване на уреда, различни от тези, препоръчани от производителя. • Не пробивайте и не изгаряйте.Вътрешното тяло трябва да се монтира в помещения, които надвишават даденото подово пространство. Моля, консултирайте се с вашия дилър.Този уред е предназначен за използване от експерти или обучени потребители в магазини, в леката промишленост и във ферми, или за търговска употреба от неспециалисти. Не докосвайте входните отвори за въздух или алуминиевите ребра на вътрешното/външното тяло.• Това може да доведе до нараняване.Не използвайте инсектициди или запалителни спрейове върху уреда.• Това може да доведе до пожар или деформация на уреда.Не излагайте домашни любимци или растения на прякото въз-действие на въздушната струя.• Това може да доведе до заболяване на растенията или животните.Не поставяйте електроуреди или мебели под вътрешното/външното тяло.• От телата може да прокапе вода, която да доведе до повреда или неизправност.Не оставяйте уреда върху повредена инсталационна стойка.• Уредът може да падне и да причини нараняване.Не стъпвайте върху нестабилна плоскост за обслужване или почистване на уреда.• В случай на падане можете да получите наранявания.Не дърпайте захранващия кабел.• Това може да предизвика разкъсване на проводника на кабела и да доведе до прегряване или пожар.JG79Y701L02_11Bg.indd 1 2020/03/16 11:01:02BG BG За правилната и безопасна употреба на уреда, прочетете настоящото ръководство за експлоатация преди употреба. BG-2 BG BG ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Не зареждайте или разглобявайте батериите и не ги изхвърляйте в огън

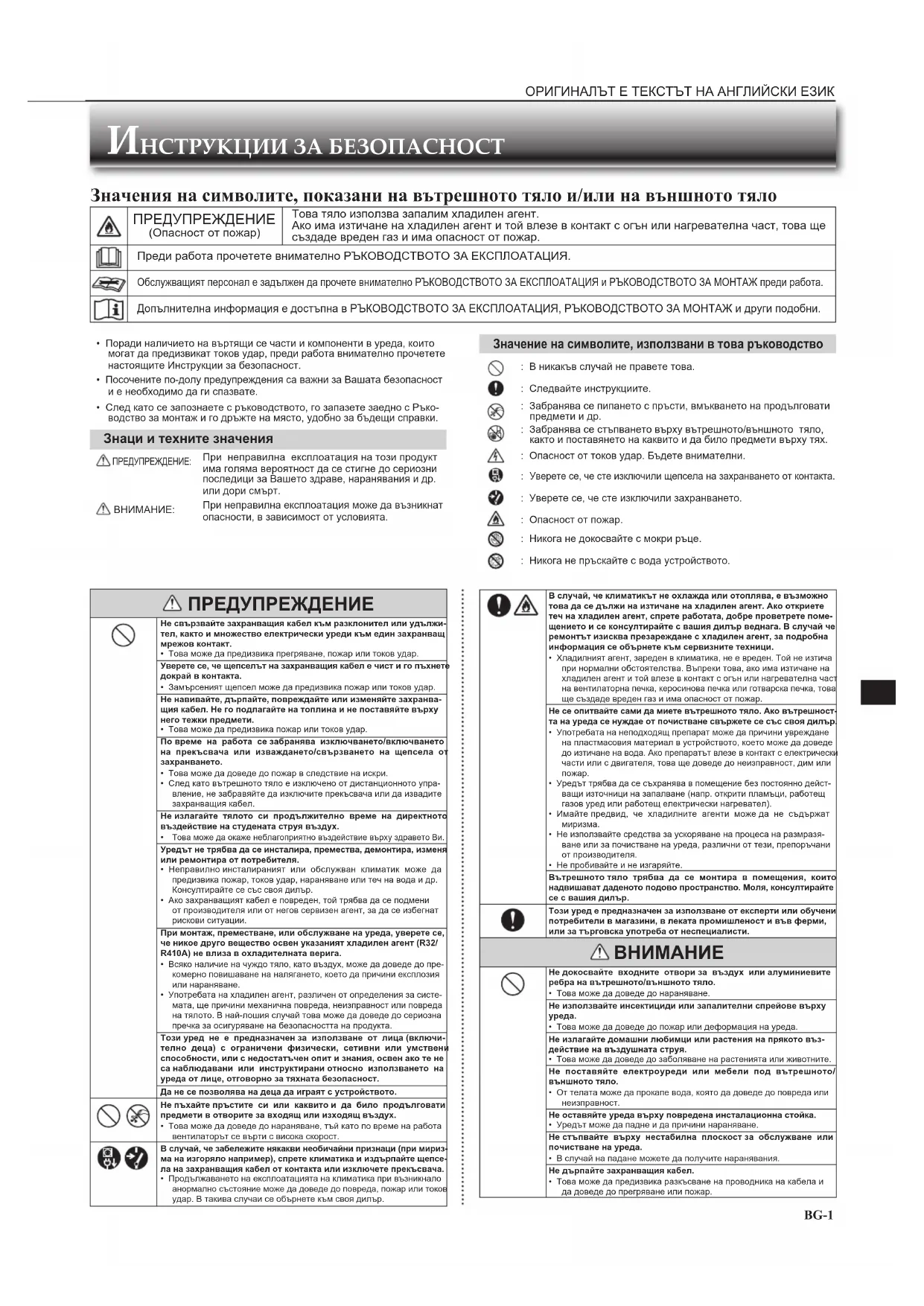

• Това може да доведе до протичане на батериите, да причини пожар или експлозия.Не оставяйте уреда да работи над 4 часа в условия на висока влажност (80% относителна влажност или повече), например при отворена врата или прозорец.• Кондензиралата вода в климатика може да започне да капе и да причини овлажняване или повреда на мебелите. • Кондензацията на вода в климатика може да доведе до развитието на гъбички, като мухъл.Не използвайте уреда за специализирани цели като съхранение на хранителни продукти, отглеждане на животни, растения, опаз-ване на прецизна апаратура или произведения на изкуството.• Това може да доведе до влошаване на качеството или неблаго-приятно въздействие върху животни и растения.Не излагайте съоръжения, използващи процеси на горене, на прякото въздействие на въздушна струя.• Това може да доведе до непълно изгаряне.При никакви обстоятелства не поставяйте батериите в устата си, за да не ги погълнете.• Това може да доведе до задавяне и/или натравяне.Преди почистване на уреда е необходимо да го изключите, да издърпате захранващия щепсел от контакта или да поставите прекъсвача в положение ИЗКЛ.• Това може да доведе до нараняване, тъй като по време на работа вентилаторът се върти с висока скорост.Когато уредът няма да бъде използван за продължителен пери-од от време, издърпайте захранващия щепсел от контакта или поставете прекъсвача в положение ИЗКЛ.• Уредът може да акумулира замърсявания, които да причинят прегряване или пожар.Винаги заменяйте едновременно всички батерии на дистанцион-ното управление с нови батерии от един и същи тип.• Едновременното използване на стари и нови батерии може да предизвика прегряване, теч или експлозия.В случай на контакт на течност от батерията с кожата или дрехите е необходимо замърсяването да се отмие с обилно количество вода

В случай на контакт на течност от батерията с очите е необходимо те да се изплакнат с обилно количество чиста вода и незабавно да се потърси лекарска помощ При съвместна работа на уреда с апарат, използващ процес на горене, вземете мерки за доброто проветряване на помещението.• Лошата вентилация може да доведе до понижаване на концентра-цията на кислород.В случай че чуете звука на гръмотевици или има опасност от светкавица, поставете прекъсвача в положение ИЗКЛ.• Токовият удар от светкавицата може да повреди уреда.След като климатикът е използван в продължение на няколко сезона, в допълнение на обичайните процедури за почистване, извършете проверка и обслужване.• Замърсяване или прах в уреда могат причинят неприятен мирис и да допринесат за развитието на гъбички, като мухъл, както и да запушат канала за оттичане и да причинят изтичане на вода от вътрешното тяло. Консултирайте се със своя дилър за проверка и поддръжка, която изисква специализирани знания и умения.Не работете с превключвателите с мокри ръце.• Това може да доведе до токов удар.Не почиствайте климатика с вода и не поставяйте върху него съдове с вода, като вази например.• Това може да предизвика пожар или токов удар.Не стъпвайте и не поставяйте предмети върху външното тяло.• В случай че Вие или предметът паднете, е възможно да получите наранявания.

Мръсните филтри водят до конденз в климатика, което допринася за развитието на гъбички, като мухъл. Затова се препоръчва филтрите да се почистват на всеки 2 седмици.Преди започване на работа се уверете, че хоризонталните ламели са в затво-рено положение. Ако системата се включи, докато хоризонталните ламели са в отворено положение, те може да не се върнат в правилната позиция. ПРЕДУПРЕЖДЕНИЕ За инсталиране на климатика се обърнете към своя дилър. • Инсталацията на климатика изисква специализирани познания и умения, поради което тя не може да бъде извършена от потреби-теля. Неправилно инсталираният климатик може да предизвика течове на вода, пожар или токов удар.Осигурете електрозахранване, специално предназначено за климатика.• Захранване, което не е специално предназначено за климатика, може да предизвика прегряване или пожар.Не инсталирайте уреда в участъци, в които е възможно изтичане на възпламеним газ.• В случай че изтече газ, той се натрупва по цялото външно тяло и така може да се получи експлозия.Правилно заземете уреда.• Не свързвайте заземяването към газопроводи, водопроводи, гръмоотводи или към заземителни кабели на телефонната мрежа. Неправилното заземяване може да доведе до токов удар. Инсталирайте дефектнотокова защита, в зависимост от мястото, където ще бъде монтиран климатикът (например в участъци с висока влажност).• В случай че не бъде инсталирана дефектнотокова защита, може да се получи токов удар.Уверете се, че всичката вода се оттича правилно през отводни-телния канал.• При неправилно изграден отводнителен канал, водата може да прокапе от външното/вътрешното тяло, вследствие на което да овлажни и повреди мебелировката.При анормално състояние Незабавно спрете климатика и се свържете със своя дилър. За инсталиране ПРЕДУПРЕЖДЕНИЕ (Неправилната работа с устройството може да доведе до сериозни последствия, включително тежки наранявания или смърт.)Това устройство може да се използва от деца на възраст над 8 години, включително и лица с намалени физически, сетивни или умствени способности или липса на опит и знания, ако са под наблюдение или са инструктирани относно използването на ус-тройството по безопасен начин и разбират възможните опасности.Деца не бива да играят с устройството. Почистването и потреби-телската поддръжка не бива да се извършват от деца без надзор.Не използвайте Wi-Fi интерфейса близо до медицинско електрическо оборудване или до хора с поставено медицинско изделие, като например сърдечен пейсмейкър или имплантируем кардиовертер-дефибрилатор.• Това може да доведе до злополука поради неизправна работа на медицинското оборудване или изделие.Не монтирайте Wi-Fi интерфейса близо до устройства с авто-матично управление, като например автоматични врати или пожароизвестителни системи.• Това може да доведе до злополуки вследствие на неизправно функциониране.Не докосвайте Wi-Fi интерфейса с мокри ръце.• Това може да доведе до повреда на устройството, токов удар или пожар.Не пръскайте с вода Wi-Fi интерфейса и не го използвайте в баня.• Това може да доведе до повреда на устройството, токов удар или пожар.Ако Wi-Fi интерфейсът падне или държачът или кабелът се повредят, извадете щепсела на захранването от електрическия контакт или изключете прекъсвача.• Това може да предизвика пожар или токов удар. В такива случаи се обърнете към своя търговец.

(Неправилната работа може да доведе до последствия, включително нараняване или щети по сградата.)Не стъпвайте върху нестабилни степенки, за да настройвате или почиствате Wi-Fi интерфейса.• Ако паднете, може да се нараните.Не използвайте Wi-Fi интерфейса близо до други безжични устрой-ства, микровълнови фурни, безжични телефони или факс машини.• Това може да доведе до неизправности. За Wi-Fi интерфейс JG79Y701L02_11Bg.indd 2 2020/03/16 11:01:03BG-3

ОПИСАНИЕ НА ЧАСТИТЕ Вътрешно тяло Външно тяло Външните тела може да са с различен външен вид.Въздушен отвор входящ въздух (отзад и отстрани)Тръбопровод за хладилен агентДренажен маркучВъздушен отвор – изходящ въздухДренажен отворТабелка със спецификации *1*1 Годината и месецът на производство са обозначени на табелката със спецификации.Аварийно ОХЛАЖДАНЕ (Emergency COOL)Аварийно ОТОПЛЕНИЕ (Emergency HEAT)Стоп (Stop) ПОДГОТОВКА НА УРЕДА ЗА ЕКСПЛОАТАЦИЯ Преди включване в работен режим: Вкарайте щепсела за захранване в контакта и/или включете прекъсвача. Поставяне на батериите в дистан- ционното управление

Премахнете пред-ния капак. Първо поставете отрицателния полюс на алкалните бате-рии AAA. Поставете предния капак.

Натиснете бутона CLOCK. Натиснете бутона CLOCK отново. Натиснете бутона TIME или TIMER, за да въведете желания час. При всяко натискане часов-никът се променя с 1 минута напред/назад (10 минути, когато се натисне по-дълго). Натиснете бутона DAY, за да настрои-те деня.

Когато дистанционното управление не може да се използва

Функцията за Авариен режим може да бъде активирана при натискане на бутона EMERGENCY OPERATION (E.O. SW) на вътрешното тяло.При всяко натискане на E.O. SW бутона режимът на работа се променя в следния ред:

Fig. 1Преди да изхвърлите уреда се консултирайте със своя дилър. Този символ се отнася само за страните от Европей-ския съюз.Този символ е в съответствие с директивата 2012/19/ЕС Член 14 Информация за потребителя и Анекс IX, и/или в съгласие с директивата 2006/66/ЕО Член 20 Информация за крайните потребители и Анекс II.Вашият уред MITSUBISHI ELECTRIC е проектиран и произведен с високо-качествени материали и елементи, които могат да се рециклират и/или да се използват отново.Този символ означава, че електрическото и електронното оборудване, ба-терии и акумулатори, които не могат да се употребяват повече и „животът им е изтекъл“, трябва да се изхвърлят отделно от Вашия битов отпадък.Ако химично обозначение е отпечатано под символа (Fig. 1), то означава, че батерията или акумулаторът съдържат тежък метал с определена кон-центрация. Това ще бъде посочено по следния начин: Hg: живак (0,0005%), Cd: кадмий (0,002%), Pb: олово (0,004%) В страните от Европейския съюз има системи за разделно събиране на употребявани електрически и електронни продукти, батерии и акумулатори.Моля, изхвърлете това оборудване, батерии и акумулатори във вашето местно сметище за събиране/рециклиране на отпадъци.Призоваваме Ви да запазим планетата чиста – тя е нашият дом! Зададена температура: 24°ССкорост на вентилатора: среднаХоризонтална ламела: Автома-тичен режимРаботни инди-каториПриемник за дистанционно управлениеБутон за авариен режим *2Хоризонтална ламелаВъздушен от-вор за входящ въздухВъздушен филтър(Филтър за пречистване на въздуха)Филтър за пречистване на въздуха(Филтър със сребърни йони за пречистване на въздуха)ТоплообменникТабелка със спецификации *1Преден панелВъздушен отвор – изходящ въздухWi-Fi интер-фейс Cтр. 6 JG79Y701L02_11Bg.indd 3 2020/03/16 11:01:04BG BG BG-4 ● РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ ● BG BG ПОДГОТОВКА НА УРЕДА ЗА ЕКСПЛОАТАЦИЯ (ON таймер) : Тялото се включва в зададеното време. (OFF таймер) : Тялото се изключва в зададеното време. Натиснете (напред) и (назад), за да настрои- те времето на таймера. Натиснете , за да влезете в режима за настройка на седмичния таймер

и , за да изберете ден и номер.

, и , за да настроите включване/ изключване, час и температура.

, за да завършите и изпратите настройки- те на седмичния таймер. Натиснете , за да включите седмичния таймер. ( светва.) Натиснете отново, за да изключите таймера. ( се изключва.) Бутон за настройка на часа и таймера Увеличава/намалява времето Седмичен таймер бутони за настройка Дистанционно управление Секция за излъч-ване на сигналаРазстояние на сиг-нала: около 6 mВътрешното тяло из-дава звукови сигнали (бийп) при получаване на сигнал.Бутони за настройка на таймера бутон напред бутон назадБутон за настройка на час (CLOCK)Бутон за рестартиранеКапакПлъзнете капака надолу, за да отворите дистанционното управление. Плъзнете го по-надолу, за да получите дос-тъп до бутоните за настройка на седмичен таймер Седмичен таймербутони за настройкаИндикатор за смяна на батерията OFF/ON бутон за изключване/включване Бутони за контрол на температурата Всяко натискане повишава или понижава температура-та с 1°С. Бутон за избор на операционен режим (AUTO) (COOL) (DRY) (HEAT) (FAN) Бутон за регулиране на въздушния поток

Бутон за управление скоростта на вентилатора (AUTO) (Silent) (Low) (Med.) (High) (Super High) Бутон за функция ECONO COOL Зададената температура и посоката на въздушния поток се променят автоматично от микропроцесора. Бутон за функ- ция i-save Опростената функция за възстановяване на предпо-читаните предварително зададени настройки може да бъде активирана с едно натискане на бутона . При повторно натискане на бутона ще се върнете към предишните настройки.OFF/ONбутон за изключва-не/включванеБутон за управление скоростта на венти-латораБутони за контрол на температуратаБутон за избор на операционен режимБутон за функ-ция ECONO COOL Бутон за функ-ция i-saveБутон за управле-ние на ламелитеДисплей (Дисплей с подсветка*)

• Подсветката се включва, когато използвате дистанционното управление. Подсветката се изключва, когато дистанционното управление не се използва за известно време

Използвайте единствено това дистанционно управление, което сте получили заедно с климатичното тяло.Не използвайте други дистанционни управления.Ако 2 или повече вътрешни тела са инсталирани в близост едно до друго, има вероятност сигналът от дистанционното управление да достигне до тяло, което не е предвидено за употреба в дадения момент

(AUTO) (1) (2) (3) (4) (5) (SWING) Регулиране на въздушния поток наляво-надясно

Преместете ръчно вертикалната ламела преди включ-ване на работен режим. JG79Y701L02_11Bg.indd 4 2020/03/16 11:01:05BG-5

Инструкции: Въздушен филтър (Филтър за пречистване на въздуха)

• Почиствайте на всеки 2 седмици • Отстранете замърсяването с прахосмукачка или измийте с вода.• След измиване с вода подсушете добре на сянка. Филтър за пречистване на въздуха (Филтър със сребърни йони за пречистване на въздуха) На всеки 3 месеца:• Отстранете замърсяването с прахосмукачка.Когато замърсяването не може да бъде отстранено с пра-хосмукачка: Накиснете филтъра и рамката му в хладка вода, преди да го изплакнете. След измиване го подсушете добре на сянка. Монтирайте всички табелки на филтъра.Всяка година:• Заменете с нов филтър за пречистване на въздуха за по-добра работа.• Номер на част MAC-2370FT-E

• Почиствайте редовно филтрите, за да представят най-добрата си производителност и да намалите кон-сумацията на енергия.• Мръсните филтри водят до конденз в климатика, кое-то допринася за развитието на гъбички, като мухъл. Затова се препоръчва филтрите да се почистват на всеки 2 седмици.Издърпайте, за да премахнете от въздушния филтър Преден панел 1. Повдигнете предния панел, докато се чуе щракване.2. Затворете предния панел стабилно и натиснете местата, обозначени със стрелки.3. Почистете предния панел, без да го сваляте от тялото.• Забършете с мека и суха кърпа. Специална мека, суха кърпа се предоставя само с тип MSZ-EF**VGB.• Използвайте специалната МЕКА, СУХА КЪРПА. Номер на част MAC-1001CL-E • Не потапяйте предния панел във вода.

• Повърхността на вътрешното тяло се надрасква лесно, така че никога не търкайте и не удряйте тялото с твърд предмет. Също така, при поставяне или премахване на предния панел, дръжте го внимателно, за да предотвратите надраскване.• Не използвайте абразивни почистващи препарати, за да пре-дотвратите надраскване на повърхността на вътрешното тяло. По повърхността на вътрешното тяло лесно остават отпечатъци от пръсти. Когато отпечатъците от пръсти са забележими, ги избър-шете внимателно с мека и суха кърпа.• При използване на химически импрегниран плат от търгов-ската мрежа, следвайте инструкциите му.• Не оставяйте предния панел отворен за продължителен пери-од от време.Тази информация се основава на РЕГЛАМЕНТ (ЕС) № 528/2012ИМЕ НА МОДЕЛТретирани артикули(Име на части)Активни субстанции(CAS №)СвойствоИнструкции за употреба(Информация за безопасно боравене)MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKSФИЛТЪРСребърно-цинков зеолит (130328-20-0)Водороден натриев сребърен циркониев фосфат (265647-11-8)2-октил-2Н-изотиазол-3-он (OIT) (26530-20-1)Антибакте-риаленПротив мухъл Използвайте този продукт само в съответствие с указанията в ръководството и за предвидената цел.• Да не се поставя в устата. Да се съхранява на място, недостъпно за деца.MAC-2370FT-E ФИЛТЪРСребърно-цинков зеолит (130328-20-0)Антибакте-риален Използвайте този продукт само в съответствие с указанията в ръководството и за предвидената цел.• Да не се поставя в устата. Да се съхранява на място, недостъпно за деца.• Преди почистване изключете захранването или прекъсвача.• Внимавайте да не докосвате металните части с ръце.• Не използвайте бензин, разредител, полиращ прах или инсектицид.• За почистване използвайте само слаби, разредени препарати.• Не използвайте абразивна четка, твърда гъба или подобен предмет.• Не накисвайте и не изплаквайте хоризонталната ламела.• Не използвайте вода по-топла от 50°C.• При изсушаване не излагайте частите на въздействието на пряка слънчева светлина, топлина или пламък.• Не упражнявайте твърде голям натиск върху вентилатора, тъй като това може да доведе до напукване или счупване.JG79Y701L02_11Bg.indd 5 2020/03/16 11:01:05● РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ ● BG-6 BG BG НАСТРОЙВАНЕ НА Wi-Fi ИНТЕРФЕЙСА (само от тип VGK) Този Wi-Fi интерфейс предава информация за състоянието и управлява командите от MELCloud чрез свързване към вътреш-

• Настройте връзка между Wi-Fi интерфейса и рутера. Вижте РЪКОВОД-СТВОТО ЗА НАСТРОЙКА и SETUP QUICK REFERENCE GUIDE (КРА-ТЪК СПРАВОЧНИК ЗА НАСТРОЙКА), предоставени заедно с устрой-ството.• За РЪКОВОДСТВОТО ЗА НАСТРОЙКА посетете уебсайта по-долу. http://www.melcloud.com/Support• За ръководството за потребителя на MELCloud посетете уебсайта по-долу. http://www.melcloud.com/SupportПреден панелWi-Fi интерфейсJG79Y701L02_11Bg.indd 6 2020/03/16 11:01:06BG-7 BG BG ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ В следните случаи спрете да използвате климатика и се консултирайте със своя дилър.• Когато тече или капе вода от вътрешното тяло.• Когато мига работният индикатор.• Когато прекъсвачът се задейства често.• Възможно е сигналът на дистанционното управление да не се предава в помещения, където се използва електронна флуоресцентна лампа с ON/OFF прекъсвач (инверторна флуоресцентна лампа и др.). Работата на климатика може да пречи на работата на радио или теле-визионни приемници. Може да се наложи използването на усилвател за съответния приемник.• При наличие на необичаен звук.• Когато бъде открит теч на хладилен агент. ПРИ ВЪЗНИКНАЛ ПРОБЛЕМ DB: Сух балонWB: Мокър балон 1. Експлоатационни параметри Охлаждане — Вътрешно: 27°C DB, 19°C WB Външно: 35°C DB Отопление — Вътрешно: 20°C DB Външно: 7°C DB, 6°C WB2. EF18/22 няма никакви спецификации за единична комбинация. Вътрешните модели са само за мултисис-темни климатични инсталации. Относно спецификациите за мултисистема се свържете с търговеца и/или прегледайте каталога. Гарантиран работен диапазон ВътрешноВъншноMUZ-EF25/35/42/50VG MUZ-EF25/35VGHОхлажданеГорна граница32°C DB23°C WB46°C DB 46°C DB Долна граница21°C DB15°C WB-10°C DB -10°C DB ОтоплениеГорна граница27°C DB 24°C DB18°C WB24°C DB18°C WBДолна граница20°C DB -15°C DB-16°C WB-20°C DB-21°C WBМоделИме на комплекта — MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VGВътрешно тялоMSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S) MSZ-EF25VG(K)(W/B/S) MSZ-EF35VG(K)(W/B/S) MSZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S) Външно тяло — MUZ-EF25VG(H) MUZ-EF35VG(H) MUZ-EF42VG MUZ-EF50VG Охлаждане Отопление Охлаждане Отопление Охлаждане Отопление Охлаждане Отопление Охлаждане Отопление Захранване ~ /N, 230 V, 50 Hz Мощност kW — — 2,5 3,2 3,5 4,0 4,2 5,4 5,0 5,8 Входяща мощност kW — — 0,54 0,700 0,910 0,950 1,200 1,455 1,540 1,560 ТеглоВътрешно

(Ниво на звукова-та мощност)Мн. висок/Висок/Ср./Нисък/Тих dB(A) 60/54/47/41/39 60/54/47/41/39 60/54/47/41/39 60/54/47/42/39 60/57/53/49/46 60/57/53/50/47 Wi-Fi интерфейс Модел MAC-577IF2-EВходно напрежение DC 12,7 V (от вътрешното тяло)Консумирана мощност МАКС. 2 WРазмери В × Ш × Д (mm) 73,5 × 41,5 × 18,5Тегло (g) 46 (включително кабела)Ниво на мощност на предавателя (МАКС.)20 dBm @IEEE 802.11bРадиочестотен канал1 канал ~ 13 канал (2412 ~ 2472 MHz)Радиопротокол IEEE 802.11b/g/n (20)Шифроване AES Удостоверяване WPA2-PSK Версия на софтуера XX.00За декларацията за съответствие посетете уебсайта по-долу.http://www.melcloud.com/Support JG79Y701L02_11Bg.indd 7 2020/03/16 11:01:06● INSTRUKCJA OBSŁUGI ● JĘZYKIEM ORYGINAŁU JEST JĘZYK ANGIELSKI
