РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MXZ3HA50VFE1 MITSUBISHI

Оригиналът е текстът на английски език.

Ръководство за монтаж

- Това ръководство описва само монтажа на външното тяло. При монтиране на вътрешното тяло вижте ръководството за монтаж на вътрешното тяло.

Instrukcja montażu

BG Посетете горепосочения уебсайт, за да изтеглите ръководства, като изберете име на модел и след това – език.

Отвертка Phillips	Конусна дъска за R32, R410A
Нивелир	Манометрична станция за
Рулетка	R32, R410A
Макетен нож или ножици	Вакуум помпа за R32, R410A
Динамометричен ключ	Зараден маркуч за R32,
Гаечен ключ	R410A
4 мм шестограм	Тръборез с шабър

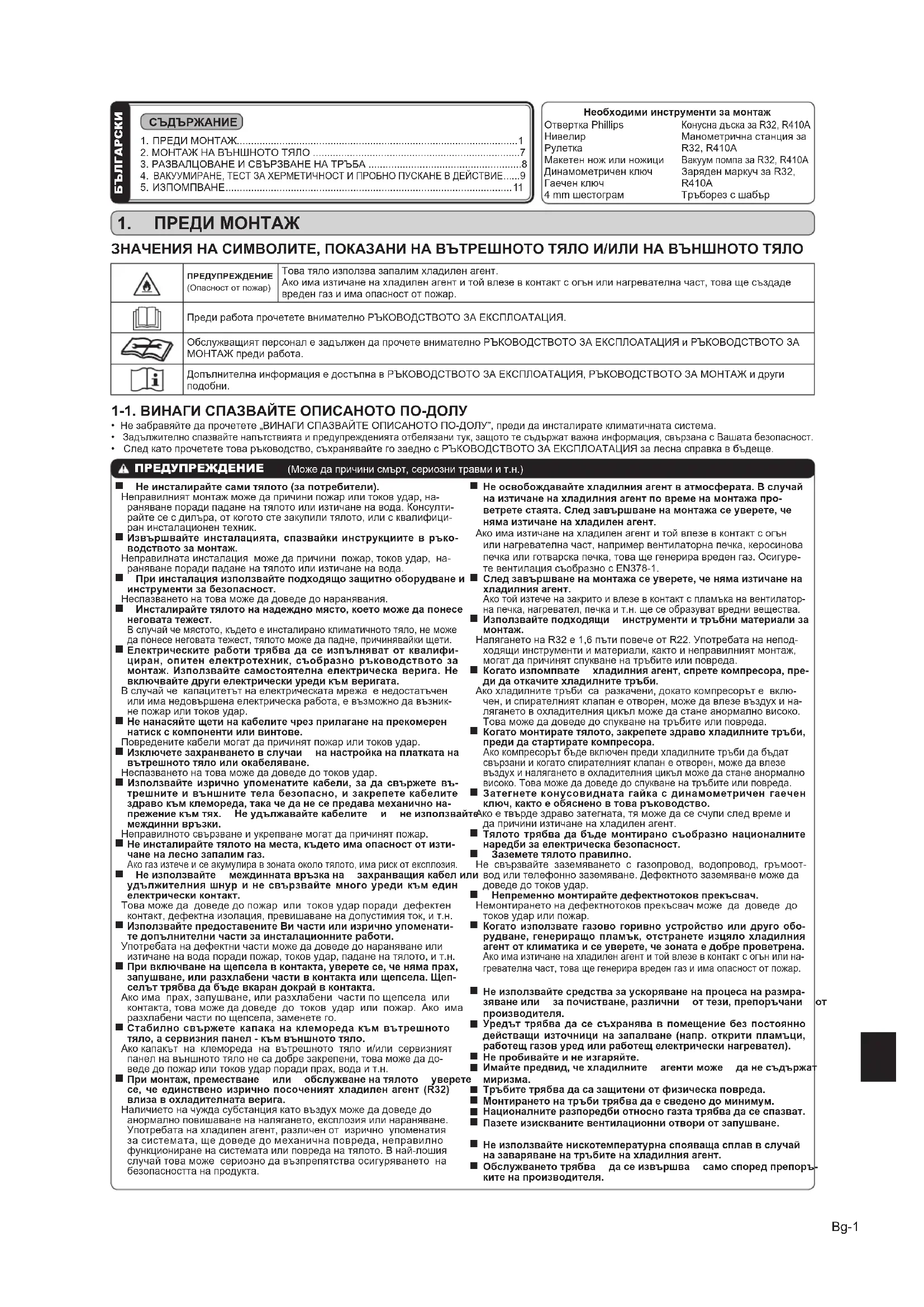

1. ПРЕДИ МОНТАЖ

ЗНАЧЕНИЯ НА СИМВОЛИТЕ, ПОКАЗАНИ НА ВЪТРЕШНОТО ТЯЛО И/ИЛИ НА ВЪНШНОТО ТЯЛО

[ccc6]	ПРЕДУПРЕЖДЕНИЕ(Опасност от пожар)	Това тяло използва запалим хладилен агент.Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, това ще създаде вреден газ и има опасност от пожар.
[gхаз]	Преди работа прочетете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ.
	Обслужващият персонал е задължен да прочете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ и РЪКОВОДСТВОТО ЗА МОНТАЖ преди работа.
	Допълнителна информация е достъпна в РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ, РЪКОВОДСТВОТО ЗА МОНТАЖ и други подобни.

• Не забравяйте да прочетете „ВИНАГИ СПАЗВАЙТЕ ОПИСАНОТО ПО-ДОЛУ“, преди да инсталирате климатичната система.
• Задължително спазвайте напътствията и предупрежденията отбелязани тук, защото те съдържат важна информация, свързана с Вашата безопасност.
• След като прочетете това ръководство, съхранявайте го заедно с РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ за лесна справка в бъдеще.

ПРЕДУПРЕЖДЕНИЕ (Може да причини смърт, сериозни травми и т.н.)

Неправилният монтаж може да причини пожар или токов удар, на- раняване поради падане на тялото или изтичане на вода. Консулти- райте се с дильра, от когото сте закупили тялото, или с квалифици- ран инсталационен техник.

Извършвайте инсталацията, спазвайки инструкциите в ръко- водството за монтаж.

Неправилната инсталация може да причини пожар, токов удар, на- раняване поради падане на тялото или изтичане на вода.

При инсталация използвайте подходящо защитно оборудване и инструменти за безопасност.

Неспазването на това може да доведе до наранявания.

Инсталирайте тялото на надеждно място, което може да понесе неговата тежест.

В случай че мястото, където е инсталирано климатичното тяло, не може да понесе неговата тежест, тялото може да падне, причинявайки щети.

Електрическите работи трябва да се изпълняват от квалифициран, опитен електротехник, съобразно ръководството за монтаж. Използвайте самостоятелна електрическа верига. Не включвайте други електрически уреди към веригата.

В случай че капацитетът на електрическата мрежа е недостатъчен или има недовършена електрическа работа, е възможно да възникне пожар или токов удар.

Не нанасяйте щети на кабелите чрез прилагане на прекомерен натиск с компоненти или винтове.

Повредените кабели могат да причинят пожар или токов удар.

Изключете захранването в случаи на настройка на платката на вътрешното тяло или окабеляване.

Неспазването на това може да доведе до токов удар.

Използвайте изрично упоменатите кабели, за да свържете вътрешните и външните тела безопасно, и закрепете кабелите здраво към клемореда, така че да не се предава механично напрежение към тях. Не удължавайте кабелите и не използва междинни връзки.

Неправилното свързване и укрепване могат да причинят пожар.

■ Не инсталирайте тялото на места, където има опасност от изтичане на лесно запалим газ.

Ако газ изтече и се акумулира в зоната около тялото, има риск от експлозия.

■ Не използвайте междинната връзка на захранващия кабел удължителния шнур и не свързвайте много уреди към един електрически контакт.

Това може да доведе до пожар или токов удар поради дефектен контакт, дефектна изолация, превишаване на допустимия ток, и т.н.

Използвайте предоставените Ви части или изрично упоменатите допълнителни части за инсталационните работи.

Употребата на дефектни части може да доведе до нараняване или изтичане на вода поради пожар, токов удар, падане на тялото, и т

■ При включване на щепсела в контакта, уверете се, че няма прах, запушване, или разхлабени части в контакта или щепсела. Щепсельт трябва да бъде вкаран докрай в контакта.

Ако има прах, запушване, или разхлабени части по щепсела или контакта, това може да доведе до токов удар или пожар. Ако има разхлабени части по щепсела, заменете го.

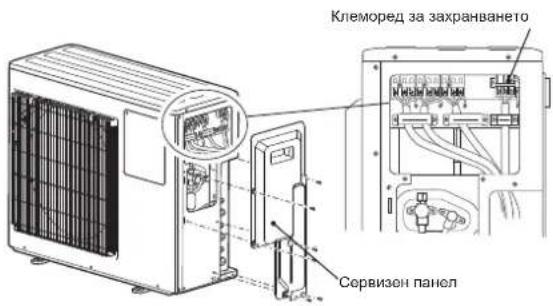

Стабилно свържете капака на клемореда към вътрешното тяло, а сервизния панел - към външното тяло.

Ако капакът на клемореда на вътрешното тяло и/или сервизният панел на външното тяло не са добре закрепени, това може да доведе до пожар или токов удар поради прах, вода и т.н.

■ При монтаж, преместване или обслужване на тялото уверете се, че единствено изрично посоченият хладилен агент (R32) влиза в охладителната верига.

Наличието на чужда субстанция като въздух може да доведе до анормално повишване на налягането, експлозия или нараняване. Употребата на хладилен агент, различен от изрично упоменатия за системата, ще доведе до механична повреда, неправилно функциониране на системата или повреда на тялото. В най-лошия случай това може сериозно да възпрепятства осигуряването на безопасността на продукта.

■ Не освобождавайте хладилния агент в атмосферата. В случай на изтичане на хладилния агент по време на монтажа про-ветрете стаята. След завършване на монтажа се уверете, че няма изтичане на хладилен агент.

Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, например вентилаторна печка, керосинова печка или готварска печка, това ще генерира вреден газ. Осигурете вентилация съобразно с EN378-1.

След завършване на монтажа се уверете, че няма изтичане на хладилния агент.

Ако той изтече на закрито и влезе в контакт с пламъка на вентилаторна печка, нагревател, печка и т.н. ще се образуват вредни вещества.

Използвайте подходящи инструменти и тръбни материали за монтаж.

Налягането на R32 е 1,6 пъти повече от R22. Употребата на неподходящи инструменти и материали, както и неправилният монтаж, могат да причинят спукване на тръбите или повреда.

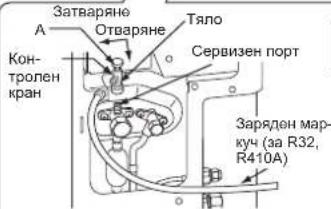

Когато изпомпвате хладилния агент, спрете компресора, преди да откачите хладилните тръби.

Ако хладилните тръби са разкачени, докато компресорът е включен, и спирателният клапан е отворен, поде да влезе въздух и налягането в охладителния цикъл може да стане анормално високо. Това може да доведе до спукване на тръбите или повреда.

Когато монтирате тялото, закрепете здраво хладилните тръби, преди да стартирате компресора.

Ако компресорът бъде включен преди хладилните тръби да бъдат свързани и когато спирателният клапан е отворен, може да влезе въздух и налягането в охладителния цикъл може да стане анормално високо. Това може да доведе до спукване на тръбите или повреда.

Затегнете конусовидната гайка с динамометричен гаечен ключ, както е обяснено в това ръководство.

теАко е твърде здраво затегната, тя може да се счупи след време и да причини изтичане на хладилен агент.

Тялото трябва да бъде монтирано съобразно националните наредби за електрическа безопасност.

■ Заземете тялото правилно.

Не свързвайте заземяването с газопровод, водопровод, гръмоот- пи вод или телефонно заземяване. Дефектното заземяване може да доведе до токов удар.

Непременно монтирайте дефектнотоков прекъсвач.

Немонтирането на дефектнотоков прекъсвач може да доведе до токов удар или пожар.

Когато използвате газово горивно устройство или друго оборудване, генериращо пламък, отстранете изяяло хладилния агент от климатика и се уверете, че зоната е добре проветрена. Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, това ще генерира вреден газ и има опасност от пожар.

■ Не използвайте средства за ускоряване на процеса на размразяване или за почистване, различни от тези, препоръчани производителя.

■ Уредът трябва да се съхранява в помещение без постоянно действащи източници на запалване (напр. открити пламъци, работещ газов уред или работещ електрически нагревател).

Имайте предвид, че хладилните агенти може да не съдържате миризма.

■ Тръбите трябва да са защитени от физическа повреда.

■ Монтирането на тръби трябва да е сведено до минимум.

■ Националните разпоредби относно газта трябва да се спазват.

■ Пазете изискваните вентилационни отвори от запушване.

■ Не използвайте нискотемпературна спояваща сплав в случай на заваряване на тръбите на хладилния агент.

Обслужването трябва да се извършва само според препоръ ките на производителя.

ВНИМАНИЕ (Неправилната експлоатация в определени среди може да доведе до сериозни наранявания.)

■ Монтирайте дефектнотокова защита в зависимост от мястото за монтаж.
Ако не бъде монтирана дефектнотокова защита, може да се възникне токов удар.
■ Отводнете внимателно тялото според ръководството за монтаж. Ако има дефект в дренажа/тръбите, може да протече вода от тялото и да повреди заобикалящите го предмети.
■ Не докосвайте отвора за приток на въздуха или топлообменника на външното тяло.
Това би могло да доведе до нараняване.

■ Не монтирайте външното тяло на места, където може да живеят малки животни.
Ако малки животни влезнат и докоснат електрическите части в устройството, това може да доведе до повреда, поява на дим или пожар. Освен това, посъветвайте потребителя да поддържа чиста зоната около тялото.
Не включайте климатика по време на извършване на вътрешна строителна или довършителна работа, или по време на полиране на пода. Преди да включите климатика, проветrete помещението добре след извършването на такава работа. В противен случай летливи вещества може да полепнат по вътрешността на климатика и в резултат на това да възникне теч на вода или разпръскване на капки.

1-2. СПЕЦИФИКАЦИИ

Модел	Електрическо захранване *1			Окабеляване *2		Дължина на тръбите и разлика във височината *3, *4, *5, *6, *7, *8			Ниво на външния шум
	Номинално напрежение	Честота	Капашитет на прекъсвача	Захранващ кабел	Кабел м/у външ-но/вътрешно тяло	Максимална дъл-жина на тръбите за вътрешно тяло/за мултисистема	Максимална разлика във височината *9	Максимален брой огъвания за вътрешно тяло/за мултисистема	Охлаждане	Отопление
MXZ-3HA50VF	220-230-240 V	50 Hz 25 A		3-жилен 2,5 mm ^2	4-жилен 1,0/1,5 mm ^2	25 m / 50 m 15	m 25 / 50 46	dB (A) 50 dB (A)

*1 Свържете към захранващ превключвател с 3 mm разстояние в изключено състояние за прекъсване на фазата. (В изключено състояние трябва да прекъсва всички фази.)
*2 Използвайте проводници в съответствие с 60245 IĘC 57. Използвайте вътрешен/външен свързващ проводник в съответствие със спецификациите на окабеляване, посочени в ръководството за монтаж на вътрешното тяло.
*3 Не използвайте тръби с по-малка от изискваната дебелина. Устойчивостта на налягане ще бъде недостатьчна. *4 Използвайте тръба от мед или медна сплав.
*5 Внимавайте да не смачкате или повредите тръбите при огъването им.
*6 Радиусът на огъване на тръбите трябва да бъде 100 mm или повече.
*7 Изолационен материал: топлоустойчив дунапрен 0,045 относително тегло.
*8 Използвайте изолацията с определената дебелина. Прекомерната дебелина може да доведе до грешен монтаж на вътрешното тяло, а недостатьъчната дебелина - до теч на конденз
*9 Ако външното тяло се монтира по-високо от вътрешното, максимальната разлика във височината се намалява до 10 m.

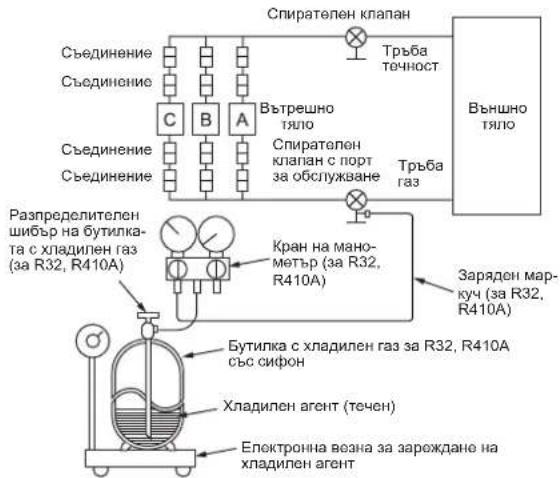

Метод на зареждане с хладилен агент

Общо количествохладилен агент____kg

=

Предварителнозареждане1,4 kg

+

Дължина натръбопровода *0,02 kg/m

* Ако дължината на тръбите надхвърля 40 m е необходимо допълнително зареждане с хладилен агент (R32). (В случай че дължината на тръбата е под 40 m, допълнително зареждане не е необходимо.)
Допълнителен хладилен агент = 0,02 (kg/m) × (дължина на тръбата (m) – 40)

1-3. ИЗБИРАНЕ НА ДОПЪЛНИТЕЛНИ ВРЪЗКИ С РАЗЛИЧЕН ДИАМЕТЪР

Ако диаметърът на съединителната тръба не съвпада с размера на отвора на външното тяло, използвайте допълнителни връзки с различен диаметър в съответствие със следната таблица. (Единица: mm (inch))

(Единица: mm (inch))

Размер на отвора на външното тяло		Допълнителни връзки с различен диаметър(размер на отвора на външното тяло → диаметър на съединителната тръба)
MXZ-3HA50VF Газ / Течност		6,35 (1/4) → 9,52 (3/8): PAC-493PI9,52 (3/8) → 12,7 (1/2): MAC-A454JP-E9,52 (3/8) → 15,88 (5/8): PAC-SG76RJ-E12,7 (1/2) → 9,52 (3/8): MAC-A455JP-E12,7 (1/2) → 15,88 (5/8): MAC-A456JP-E
A - С ТЯЛО 6,35 (1/4) /	9,52 (3/8)	Вижте ръководството за монтаж на вътрешното тяло за диаметъра на съединител- ната тръба на вътрешното тяло.

• Където не е изложено на силен вятър.
• Където има свободен въздушен поток без прах.
• Където дъжд и директна слънчева светлина са сведени до минимум.
• Където шумът в работен режим и топлият въздух няма да пречат на никого.
• Където е налична устойчива стена, за да се намалят шумът и вибрацията в работен режим.
• Където няма риск от теч на запалими газове.
• Когато монтирате тялото, погрижете се да подсигурите опората му.
• Осигурете поне 3 m разстояние от антена на телевизор или радио. Работата на климатика може да компрометира TV-/радиосигнала на места, където той е слаб. В такъв случай може да е необходим усилвател.
• Монтирайте тялото хоризонтално.
• Моля, монтирайте тялото на място, където е ограничен снего- валежът и снегонавяването. В зони с обилен снеговалеж, моля, монтирайте навес, основа или защитна преграда.

Забележка:

Препоръчително е да направите обръч с тръбна обвръзка в близост до външното тяло, за да се намалят вибрациите.

Забележка:

Когато ползвате климатика при ниска външна температура, моля следвайте следните инструкции:

• Не монтирайте външното тяло на място, където страната с вход/изход за въздух е изложена на директен вятър.
• За да предотвратите излагането на вятър, монтирайте външно-то тяло с въздушния отвор към стената.
• За да предотвратите излагането на вятър, монтирайте предназна преграда откъм въздушния отвор.

Избягвайте следните места за монтаж, на които може да възникне проблем с климатика • Където може да има теч на запалими газове.

- Където има големи количества машинно масло.

- Където се разлива масло или има изпарения от мазнина (в близост до готварски зони и фабрики, тъй като свойствата на пластмасата може да се променят или влошат).

- Места с високо съдържание на сол като морския бряг.

- Където има серни изпарения, например горещи извори.

- Където има високочестотни или безжични устройства.

- Където има висока концентрация на летливи органични съединения, включително фталатни съединения, формалдехид и т.н., което може да причини химична реакция.

• Уредът трябва да се съхранява така, че да се предотвратят механични повреди.

Когато няма препятствие пред и от двете страни на тялото, позволено е да го монтирате на места с препятствие отгоре само ако е осигурено показаното на фигурата пространство.

500 или повече 100 или повече

3. Само препятствия отпред (духаща) страна

Когато има препятствие пред тялото, както е показано на фигурата, се изисква отворено пространство над, зад и отстрани на тялото.

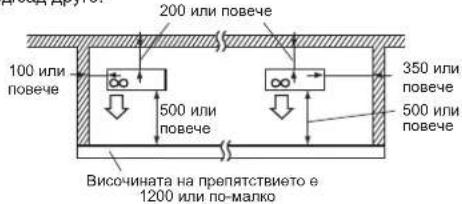

5. Препятствия отпред, отзад и отстрани

• При монтиране на тялото в зона, която е оградена със стени, например веранда, уверете се, че има достатъчно пространство, както е показано по-долу.
  В този случай капацитетът на климатика и консумацията на енергия могат да се влошат.
• Когато е налице липса на въздушен поток или има вероятност от влизане в кратък цикъл, монтирайте изпускателно направляващо устройство и се уверете, че има достатьчно пространство зад тялото.
• При монтиране на две или повече тела, не ги монтирайте едно пред/зад друго.

200 или повече 100 или повече 500 или повече 350 или повече 500 или повече Височината на препятствието е 1200 или по-малко

2. Отворена предна (духаща) страна

Ако показаното на фигура- та пространство е осигуре- но, можете да монтирате тялото на места с препят- ствия зад и отстрани на тялото. (Без препятствие над тялото)

- те - на е 100 или повече 200 или повече 350 или повече

4. Препятствия отпред и отзад

Тялото може да се използва чрез поставяне на допълнително, насочващо струята устройство (MAC-856SG) (но и двете страни и горна- та част са отворени).

100 или повече 500 или повече Насочващо струята устройство (MAC-856SG)

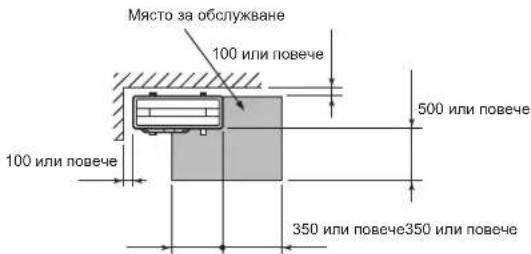

6. Място за обслужване

Осигурете пространство за обслужване и поддръжка, както е показано на фигурата.

Място за обслужване 100 или повече 100 или повече 500 или повече 350 или повече350 или повече

(Единица: mm)

• R32 е по-тежък от въздуха, както и други хладипни агенти, затова обикновено се наступва в основата (в близост до пода). Ако R32 се натрупа около основата, той може да достигне запалима концентрация, ако помещението е малко. За да избегнете запапване, е необходимо да подържате безопасна работна среда, като осигурите подходяща вентилация. Ако бъде потвърден теч на хладилен агент в помещение или зона, където няма адекватна вентилация, не използвайте пламък, докато работната среда не може да бъде подобрена чрез осигуряване на адекватна вентилация.
• Връзката на тръбите на хладилния агент трябва да е достъпна с цел техническа поддръжка.
• Монтирайте външните тела на място, където поне една от четирите страни е открита, и на достатъчно голямо пространство без понижено атмосферно налягане.

Подходящо Подходящо Подходящо Неподходящо

1-4-1. Минимална монтажна площ за външни тела

Ако неизбежно сте монтирали тяло на място, където и четирите страни са блокирани или има понижено атмосферно налягане, потвърдете, че е налице една от следните ситуации (А, В или С).

Забележка: Тези контрамерки са за поддържане на безопасността, а не за гарантиране на спецификациите.

A) Осигурете достатъчна площ за монтаж (минимална монтажна площ Amin).

Монтирайте на място с монтажна площ Amin или повече, съответстваща на количеството хладилен агент M (фабрично зареден хладилен агент + локално добавен хладилен агент).

M [kg] Amin m^2
1,0 12
1,5 17
2,0 23
2,5 28
3,0 34
3,5 39
4,0 45
4,5 50
5,0 56
5,5 62
6,0 67
6,5 73
7,0 78
7,5 84

Amin

В) Монтирайте на място с височина на понижено атмосферно налягане ≤ 0,125 [m].

Височина от долната част

0,125 [m] или по-малко

Височина от допната част

0,125 [m] или по-малко

Т допната част и по-малко

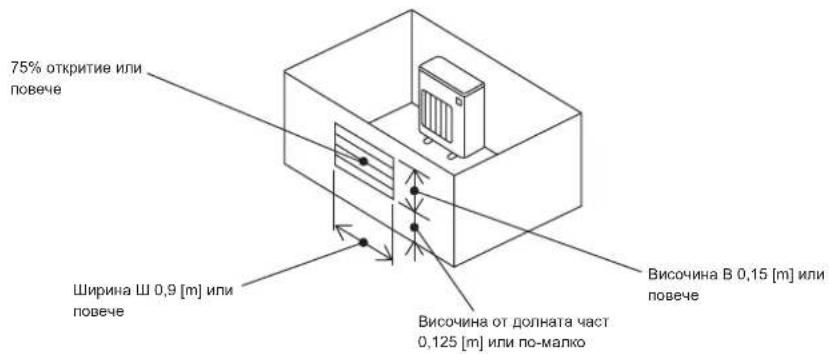

С) Създайте открита зона с подходяща вентилация.

Уверете се, че ширината на откритата зона е 0,9 [m] или повече, а височината на откритата зона е 0,15 [m] или повече.

Въпреки това височината от долната част на монтажното пространство до долния край на откритата зона трябва да е 0,125 [m] или по-малко.

Откритата зона трябва да има открытие 75% или повече.

75% откритие или повече Ширина Ш 0,9 [m] или повече Височина от долната част 0,125 [m] или по-малко Височина В 0,15 [m] или повече

1-4-2. Минимална монтажна площ за вътрешни тела

Монтирайте в помещение с подова площ Amin или повече, съответстваща на количеството хладилен агент M (фабрично зареден хладилен агент + локално добавен хладилен агент).

Монтирайте вътрешното тяло така, че височината от пода до долната част на вътрешното тяло да е h0;

за монтирани на стена: 1,8 m или повече;

за окачени за таван, касетни или скрити в таван: 2,2 m или повече.

За всеки модел съществуват ограничения за монтажната височина, затова прочетете ръководството за монтаж за конкретното тяло.

Скрито в таванаКасетноОкачено за таван

Отворено като правило Повече от 500 mm, ако отпред и две страни са отворени Отворено като правило Повече от 500 mm, задната част, две- те страни и горната част са отворени Повече от 100 mm Повече от 350 mm След теста за херметичност поставете изолирация материал, така че да не остава разстояние. В случай че тръбната обвръзка се закрепва към стена, съдържа- ща метали или метална мрежа, използвайте химически обрабо- тено парче дърво добело 20 mm или повече между стената и тръ- бите, или навийте 7 до 8 слоя изолационна лента около тръбите. За да използвате съществуващи тръби пуснете климатика в рожим на охлаждане (COOL) за 30 мин. и съберете хладилния агент, преди да отстраните стария климатик. Направете конуси съобразно с размерите на новия хладилен агент. Повече от 100 mm Повече от 200 mm, ако са наличе препятствия от две страни Повече от 350 mm ⚠ ПРЕДУПРЕЖДЕНИЕ За да избегнете риска от пожар, вградете или защите тръбата за охлаждащ агент. Външна повреда на тръбата за охлаждащ агент може причини пожар.

*2 Годината и месецът на производство са обозначени на табелката със спецификации.

АКСЕСОАРИ

Преди монтаж проверете дали разполагате със следното:

(A)	Захранващ кабел*1 1
(B)	Кабел за връзка между външно и вътрешно тяло*1	1
(C)	Свързващи тръби 1
(D)	Капак за отвор 1
(E)	Бандажна лента 1
(F)	Удължителен дренажен маркуч(или мек маркуч от PVC с 15 mm вътрешендиаметър или твърда PVC тръба VP16)	1
(G)	Масло за компресор	Малко количество
(H)	Маджун 1
(I)	Фиксираща скоба за тръба 2 до 7
(J)	Фиксиращ винт за (I)	2 до 7
(K)	Маншон за отвор	1
(L)	Мек маркуч от PVC с 15 mm вътрешендиаметър или твърда PVC тръба VP16за дренажното гнездо (1)	1

Забележка:

*1 Монтирайте кабела за връзка между външно и вътрешно тяло (В) и захранващия кабел (А) поне на 1 m от кабела на телевизионната антена.

„Количество“ за (В) до (К) в таблицата отляво е количеството за използване за вътрешно тяло.

Монтаж на външното тяло

840 169 500 Отвор за входящ въздух Отвор за входящ въздух 330 361 396 Отвор за отгенд- не на въздух

4-10 × 21 овални отвора
(Единица: mm)

Телата трябва да се инсталират от лицензи- рани контрактори съгласно с изискванията на местното законодателство.

1-6. ДРЕНАЖНИ ТРЪБИ ЗА ВЪНШНОТО ТЯЛО

Моля, извършвайте работата по дренажните тръби само когато източването е от едно място.

1) Изберете един отвор за освобождаване на дренажа и монтирайте дренажното гнездо (1) към него.
2) Затворете останалите отвори с дренажни тапи (2).
3) Свържете меката PVC тръба (L) с 15 mm вътрешен диаметър от търговската мрежа към дренажното гнездо (1) и отведете дренажа.

Забележка:

Монтирайте тялото хоризонтално.

Не използвайте дренажното гнездо (1) и дренажните тапи (2) в студени региони. Дренажната течност може да замръзне и да блокира вентилатора.

Външното тяло отделя конденз в режим на отопление. Изберете мястото за инсталация, така че външното тяло и/или земята да не бъдат намокрени от оттичаща се вода или повредени от замръзнала вода.

2) Разхлабете винтовете на клемореда и свържете кабела за връзка между външно и вътрешно тяло (В) от вътрешното тяло правилно към клемореда. Внимавайте да не размените последователността на проводниците. Прикрепете кабела здраво към клемореда, така че да няма оголени проводници, и да не оказва механично напрежение върху клемите.
3) Здраво затегнете винтовете, за да не се разхлабят. След затягането леко дръпнете проводниците, за да се уверите, че не мърдат.
4) Извършете 2) и 3) за всяко вътрешно тяло.
5) Свържете захранващия кабел (А).
6) Фиксирайте кабела за връзка между външно и вътрешно тяло (В) и захран-ващия кабел (А) с кабелните скоби.
7) Внимателно затворете сервисния панел. Уверете се, че 3-3. СВЪРЗВАНЕ НА ТРЪБИТЕ е завършено.

- След като направите връзките между захранващия кабел (А) и кабела за връзка между външно и вътрешно тяло (В), непременно закрепете кабела и проводника с кабелни връзки.

Клеморед за захранването Сервизен панел

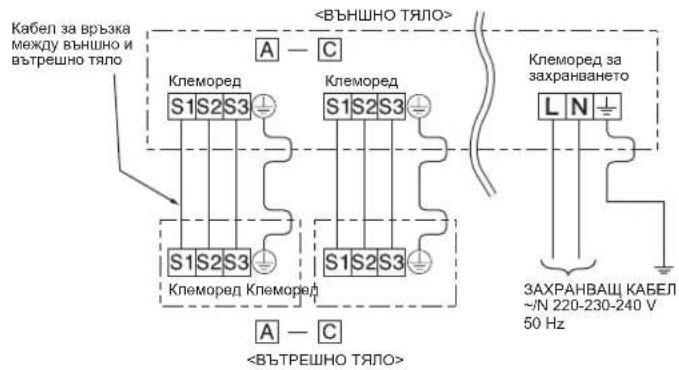

Кабел за връзка между външно и вътрешно тяло <ВЪНШНО ТЯЛО> A — C Клеморед S1S2S3 Клеморед S1S2S3 Клеморед Клеморед S1S2S3 Kлеморед за захранването L N ЗАХРАНВАЩ КАБЕЛ ~N 220-230-240 V 50 Hz<ВЪТРЕШНО ТЯЛО>

• Поставете отново всички винтове на местата им при укрепването на кабела и/или проводниците към клемореда.
• Направете заземителния проводник малко по-дълъг от останалите. (повече от 35 mm)
• За по-лесно обслужване в бъдеще оставете допълнителна дължина на проводниците.

3. РАЗВАЛЦОВАНЕ И СВЪРЗВАНЕ НА ТРЪБА

• Използвайте естерно масло, етерно масло, алкилбензеново масло (малко количество) като хладилно масло, приложено към скосените участьци.
• Използвайте неокислена фосфорна мед С1220 за произведени от мед или медни сплави безшевни тръби, за да свържете тръбите за хладилен агент. Използвайте тръби за хладилен агент с дебелини, посочени в таблицата по-долу. Уверете се, че вътрешната страна на тръбите е чиста и не съдържа вредни замърсители, като например серни съединения, окислители, остатъци или прах.
  Винаги прилагайте неокисляващ се припой за запояване на тръбите, в противен случай компресорът ще се повреди.

⚠️ ПРЕДУПРЕЖДЕНИЕ:

При монтиране, преместване или обслужване на климатика използвайте само посочения хладилен агент (R32) за зареждане на линиите за хладилен агент. Не смесвайте с друг хладилен агент и не позволявайте в линиите да остане въздух.

Ако въздух се смеси с хладилния агент, това може да стане причина за необичайно високо налягане в линията за хладилен агент и може да доведе до експлозия или други опасности.

Употребата на хладилен агент, различен от изрично упоменатия за системата, ще доведе до механична повреда, неправилно функциониране на системата или повреда на тялото. В най-лошия случай това може сериозно да възпрепятства осигуряването на безопасността на продукта.

Размер на тръбата (mm)	6,35	9,52	12,7	15,88	19,05	22,2	25,4	28,58
Дебелина (mm)	0,8	0,8	0,8	1,0	1,0	1,0	1,0	1,0

• Не използвайте тръби, по-тънки от посочените по-горе.
• Използвайте тръби 1/2 Н или Н, ако диаметърът е 19,05 mm или повече.
• Осигурете подходяща вентилация, за да предотвратите запалване. Освен това вземете противопожарни мерки, за да гарантирате липсата на опасни или запалими предмети в обкръжаващата среда.

3-2. РАЗВАЛЦОВКА

1) Внимателно срежете медната тръба с тръборез. (Fig. 1, 2)
2) Почистете грапавините на среза с шабър. (Fig. 3)
- Насочете медната тръба надолу, докато премахвате грапавините, за да предотвратите попадане на замърсяване в тръбата.
3) Отвийте конусните гайки от външното и вътрешното тяло, после ги поста-вете на тръбите, след като сте приключили с почистването. (Невъзможно е да се поставят след развалцовката.)
4) Развалцовка (Fig. 4, 5). Здраво фиксирайте медната тръба в съответния отвор на конусната дъска. Изберете A mm от таблицата в зависимост от инструмента, който сте избрали.
5) Проверете:
• Сравнете развалцовката с Fig. 6.
- Ако конусът е отбелязан като дефектен, го срежете и го развалцовайте отново.

Диаметър на тръбата (mm)	Гай-ка (mm)	A (mm) Сила на затягане
		Тип клещи за R32, R410A	Тип клещи за R22	Тип крил-чата гайка за R22	N•m kgf•cm
ø6,35 (1/4")	17	0 до 0,5	1,0 до 1,5	1,5 до 2,0	13,7 до 17,7	140 до 180
ø9,52 (3/8")	22				34,3 до 41,2	350 до 420
ø12,7 (1/2")	26			2,0 до 2,5	49,0 до 56,4	500 до 575
ø15,88 (5/8")	29				73,5 до 78,4	750 до 800

3-3. СВЪРЗВАНЕ НА ТРЪБИТЕ

- Размерът на свързаната тръба е различен в зависимост от модела и капацитета на вътрешните тела.

Капацитет на вътрешно тяло		25 ~ 50
Вътрешно тяло: М серия	Размер на тръбата за течност	6,35
	Размер на тръбата за газ	9,52

• Използвайте таблицата със сила на затягане по-горе като ориентир за свързване на вътрешното тяло и затегнете като използвате два гаечни ключа. Прекаленото затягане поврежда конуса.
  1) Нанесете тънък слой хладилно масло (G) на конусните краища на тръбите и тръбните връзки на външното тяло. Не нанасяйте хладилно масло върху резбата на винтовете. Твърде голяма сила на затягане ще доведе до повреда на винта.
  2) Подравнете центъра на тръбата с този на тръбните връзки на външното тяло и след това затегнете на ръка конусната гайка с 3 до 4 оборота.
  3) Затегнете конусната гайка с динамометричен ключ, както е показано в таблицата.
• Пренатягането може да причини повреда на конусната гайка, което води до изтичане на хладилен агент.
• Не забравяйте да поставите изолация на тръбите. Директният контакт с оголени тръби може да причини изгаряне или измръзване.

3-4. ИЗОЛАЦИЯ И ПОСТАВЯНЕ НА БАНДАЖНА ЛЕНТА

1) Покрийте тръбните връзки с изолация.
2) Изолирайте всички тръби на външното тяло, включително крановете.
3) С помощта на бандажна лента (E) опаковайте тръбите, като започнете от външното тяло.
- Залепете края на лентата (E) с тиксо (с адхезивно вещество).
- Когато тръбите трябва да бъдат прекарани през таван, гардеробна или помещение с висока температура и влажност на въздуха, поставете допълнителна изолация, за да предотвратите образуване на конденз.

Медна тръба Добре 90° Не е добре Наконен Неравен Със стружки

Fig. 1 Fig. 2

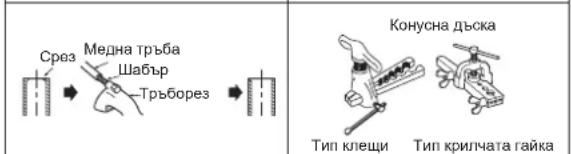

Срез Медна тръба Шабър Тръборез Конусна дъска Тип клещи Тип крилчата гайка

Fig. 3 Fig. 4

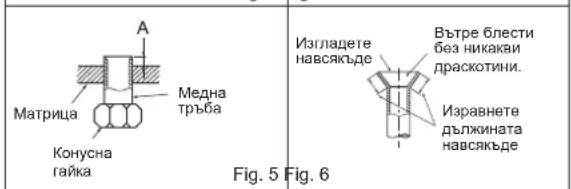

A Матрица Конусна гайка Медна тръба Изгладете навсякъде Вътре блести без никакви драскотини. Изравнете дължината навсякъде Fig. 5 Fig. 6

ПРЕДУПРЕЖДЕНИЕ

Когато монтирате тялото, закрепете здраво хладилните тръби, преди да стартирате компресора.

ИНЕ закре- гръби, есора.

ВНИМАНИЕ

Когато има отвори, които не се използват, се уверете, че техните тапи са затегнати здраво.

1) Премахнете капачката на спирателния кран откъм газовата тръба на външното тяло. (Първоначално спирателните кранове са напълно затворени и покрити с капачки.)
2) Свържете манометричната станция и вакуум помпата към сервизния порт на спирателния кран откъм тръбата за газ на външното тяло.
3) Пуснете вакуум помпата. (Вакуумирайте за повече от 15 мин.)
4) Проверете вакуума с манометъра, след което затворете крана на манометричната станция, и спрете вакуум помпата.
5) Оставете всичко както е за една или две минути. Уверете се, че стрелката на манометъра остава в същата позиция. Уверете се, че показанието е -0,101 MPa [Gauge] (-760 mmHg).
6) Отстранете бързо крана на манометъра от сервизния порт на спирателния кран.
7) Напълно отворете всички спирателни кранове на тръбата за газ и тръбата за течност. Работа без пълно отваряне понижава производителността и причинява неизправности.
8) Обърнете внимание на 1-2. и заредете препоръчаното количество хладилен агент, ако е необходимо. Зареждайте бавно с течен хладилен агент.
9) Затегнете капачката на сервизния порт, за да постигнете начално състояние.
10) Проверка за течове

ПРЕДУПРЕЖДЕНИЕ

За да избегнете риск от пожар, уверете се, че няма запалими опасности или рискове от запалване, преди да отворите спирателните вентили.

*4 до 5 завъртания *Затваряне *Отваряне Шестограм Капачка на сер- визия порт (Сила 13,7 до 17,7 N•m, 140 до 180 kg•cm) Капачка на спи- рателния клапан (Сила 21,5 до 27,5 N•m, 220 до 280 kg•cm) Спирателен клапан за ГАЗ Спирателен кла- пан за ТЕЧНОСТ -0,101MPa (-760 mmHg) Дръжка Ниско Манометър (за R32, R410A) Манометър (за R32, R410A) Кран на манометър (за R32, R410A) Дръжка Високо Заряден маркуч (за R32, R410A) Вакуумна помпа (за R32, R410A)

Не забравяйте да поставите обратно капачката след работа.

Предпазни мерки при употреба на контролния кран

При монтиране на контролния кран към сервизния порт, ядрото на клапана може да се деформира или да се отпусне, ако се приложи свръхналягане. Това може да причини изтичане на газ.

При монтиране на контролния кран към сервисния порт, уверете се, че ядрото на клапана е в за-творена позиция, след което за-тегнете част А. Не затягайте част А и не завьртайте тялото, когато ядрото на клапана е в отворена позиция.

Извършете зареждане с газ на тялото.

1) Свържете газовата бутилка със сервизния порт на спирателния клапан.
2) Извършете продухване на въздуха от тръбите (или маркуча), идващи от бутилката с хладилен агент.
3) Допълнете определеното количество хладилен агент, като в същото време климатикът работи в режим на охлаждане.

Забележка:

В случай на добавяне на хладилен агент, съобразете се с количеството, определено за хладилния цикъл.

ВНИМАНИЕ:

При зареждане на системата за хладилен агент с допълнителен хладилен агент, не забравяйте да използвате течен хладилен агент. Зареждайте течния хладилен агент бавно, в противен случай компресорът ще се заключи. За да се поддържа високо налягане на газовата бутилка, затоплете я с топла вода (при 40°C) през студения сезон. Но никога не използвайте открит огън или пара.

Настройката на Dip превключвателя на платката на външния контролер може да бъде променена без премахване на предния панел. Следвайте процедурите по-долу, за да премахнете панела за поддръжка и да настроите Dip превключвателя.

1) Премахнете винтовете, които закрепят панела за поддръжка.
2) Отстранете панела за поддръжка и извършете необходимите настройки.
3) Монтирайте панела за поддръжка.

Забележка:

Непременно закрепете панела за поддръжка здраво. Незавършен монтаж може да доведе до неизправност.

• Описание на функцията:
С тази функция, след като режимът на работа е заключен или в режим на охлаждане/изсушаване (COOL/DRY), или в режим на отопление (HEAT), климатикът работи само в този режим.
* За активиране на тази функция є необходима промяна на настройката. Моля, объснете тази функция на Вашите клиенти и ги попитайте дали искат да я използват.

[Как да се заключи режимът на работа]

1) Не забравяйте да изключите захранването на климатика, преди да направите настройката.
2) Задайте за „3“ на SW1 на платката на външния контролер настройка ON, за да активирате тази функция.
3) За да заключите режима на работа в режим на охлаждане/изсушаване (COOL/DRY), задайте за „4“ на SW1 на платката на външния контролер настройка OFF. За да заключите режима на работа в режим на отопление (HEAT), задайте за същия превключвател настройка ON.
4) Включете захранването на климатика.

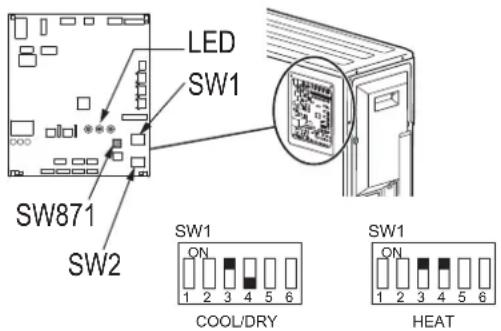

LED SW1 SW871 SW2 SW1 ON COOL/DRY SW1 ON HEAT 1 2 3 4 5 6

4-5. НАМАЛЯВАНЕ НА ШУМА ПРИ РАБОТА НА ВЪНШНОТО ТЯЛО

• Описание на функцията:
  С тази функция шумът от работата на външното тяло може да се намали чрез намаляване на работното натоварване, например през нощта в режим
  на охлаждане (COOL). Все пак, моля, имайте предвид, че ако тази функция е активирана, капацитетът на охлаждане и отопление може да се намали.
  * За активиране на тази функция е необходима промяна на настройката. Моля, обяснете тази функция на Вашите клиенти и ги попитайте дали искат да я използват.

[Как да се намали шумът при работа]

1) Не забравяйте да изключите захранването на климатика, преди да направите настройката.
2) Задайте за „5" на SW1 на платката на външния контролер настройка ON, за да активирате тази функция.
3) Включете захранването на климатика.

Намалете шума при работа

• Пробното пускане на вътрешните тела трябва да се извършва поотделно. Вижте ръководството за монтаж, доставено с вътрешното тяло, и се уверете, че всички тела работят правилно.
• Ако тестовото пускане на всички тела се извърши едновременно, неправилните връзки на тръбите за хладилен агент и кабелите между вътрешното/външното тяло няма да могат да бъдат открити. Поради това непременно извършете тестовото пускане самостоятельно за всяко тяло.

Относно защитния механизмъм за рестартиране

Когато компресорът спре, защитата от често стартиране работи, така че компресорът няма да функционира в продължение на 3 минути, за да предпази климатика.

Функция за коригиране на кабели/тръби

Това тяло има функция за коригиране на кабели/тръби, която коригира комбинацията на кабели и тръби. Когато има вероятност за неправилна комбинация от кабели и тръби и потвърждаването на комбинацията е трудно, използвайте тази функция, за да откриете и коригирате комбинацията, като следвате процедурите по-долу.

Уверете се, че е направено следното.

• Към тялото има захранване.
• Спирателните кранове са отворени.

Забележка:

По време на откриването работата на вътрешното тяло се контролира от външното тяло. По време на откриването вътрешното тяло автоматично спира работа. Това не е неизправност.

Процедура

Натиснете превключвателя за коригиране на тръбите/кабелите (SW871) за 1 минута или повече след включване на захранването.

• Коригирането завършва в рамките на 10 до 15 минути. Когато коригирането при- ключи, резултатът се показва чрез светодиодна индикация. Подробностите са описани в таблицата по-долу.
• За да отмените тази функция по време на изпълнението й, натиснете отново превключвателя за коригиране на тръбите/кабелите (SW871).
• Когато коригирането приключи без грешка, не натискайте отново превключвателя за коригиране на тръбите/кабелите (SW871).

Когато резултатът е „не е завършено“, натиснете отново превключвателя за коригиране на тръбите/кабелите (SW871), за да отмените тази функция. След това потвърдете комбинацията кабели и тръби по конвенционален начин, като работите с вътрешните тела едно по едно.

• Операцията се извършва, докато има подавано захранване. Внимавайте да не докосвате други части, освен превключвателя, включително платката. Това може да причини токов удар или изгаряне от горещи части или части под напрежение около превключвателя. Влизането в контакт с части под напрежение може да доведе до повреда на платката.
• За да предотвратите повреда на платката на електронното управление, преди извършване на тази функция непременно извършете отстраняване на статичното напрежение.

- Тази функция не работи, когато външната температура е 0°C или по-ниска.

Светодиодна индикация по време на откриване:

LED1(червен)	LED2(жълт)	LED3(зелен)
Свети Свети Веднъж

Резултат от функцията за коригиране на тръби/кабели

LED1(червен)	LED2(жълт)	LED3(зелен)	Резултат
Свети Не	свети Свети		Завършено(Проблемът е коригиранили е нормално)
Веднъж	Веднъж Веднъж		Незавършено(Откриването е неуспеш-но)
Други индикации			Вижте „МЕРКИ ЗА БЕЗО-ПАСНОСТ ПРИ МИГАНЕ НА СВЕТОДИОДА“, намиращице зад горния панел.

• С помощта на РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ разяснете на потребителя как да използва климатика (как да си служи с устройството за дистанционно управление, как да почиства въдушните филтри, как да поставя или изважда устройството за дистанционно управление от неговия държач, объяснете за почистването, предпазните мерки при работа и т.н.).
• Посъветвайте клиента да прочете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ.

5. ИЗПОМПВАНЕ

При преместване или изхвърляне на климатика съберете хладилния агент от системата, следвайки инструкциите долу, за да не се отделя хладилен агент в атмосферата.

1) Изключете прекъсвача
2) Свържете манометричната станция към сервизния порт на спирателния кран откъм тръбата за газ на външното тяло.
3) Плътно затворете спирателния кран откъм на тръбата за течност на външното тяло.
4) Включете прекъсвача.
5) Стартирайте аварийната операция на охлаждане (COOL) на всички вътрешни тела.
6) Когато манометърът покаже 0,05 до 0 MPa [Gauge] (около 0,5 до 0 kgf/cm ^2 ), затворете напълно спирателния клапан откъм тръбата за газ на външното тяло и спрете работата. (Вижте ръководството за монтаж на вътрешното тяло относно метода за спиране на работата.) * Ако в климатичната система е добавен твърде много хладилен агент, налягането може да не падне до 0,05 MPa [Gauge] (около 0,5 kgf/cm ^2 ) или функцията за защита може да се включи поради увеличаване на налягането във веригата под високо налягане на хладилния агент. Ако това се случаи, използвайте устройство за събиране на хладилен агент, за да съберете целина хладилен агент в системата, и след това заредете отново системата с правилното количество хладилен агент, след като вътрешните и външните тела са били преместени.
7) Изключете прекъсвача. Отстранете манометъра и тръбите на хладилния агент

ПРЕДУПРЕЖДЕНИЕ

Когато изпомпвате хладилния агент, спрете компресора, преди да откачите хладилните тръби. Компрессорът може да се спука и да причини нараняване, ако чуждо вещество като въздух влезе в тръбите.

POLSKI

SPIS TREŚCI

1. PRZED ROZPOCZĘCIEM INSTALACJI....1
2. INSTALACJA JEDNOSTKI ZEWNETRZNEJ 7
3. KIELICHOWANIE I ŁACZENIE RUR 8
4. PROCEDURE ODPOWIETRZANIA, PRÓBA SZCZELNOŚCI I PRACA PRÓBNA.....9
5. ODPOMPOWYWANIE....11

декларира на своя собствена отговорност, че климатишите и термопомпите, описани по-долу, за употреба в жилишни, търговски и леки промишлени условия:

erklærer et fullstendig ansvar for undermevnte klimaanlegg og varmepumper ved bruk i boliger, samt kommersielle og lettindustrielle milløer:

Забележка: Серийният му номер е на табелката на продукта.

Merk: Serienummeret befinner seg på navneplaten til produktet.
